“2015年贵州职业技能大赛”高职组计算机网络应用B卷
2015年计算机应用能力考试Internet模块练习题
手机版、网页版、单机版三位一体多平台学习模式2015年计算机应用能力考试Internet模块练习题1、将当前网页的全部内容都打印出来，要求横向打印，打印份数为五份。
步骤一：单击【文件】菜单→【打印】命令，打开【打印】对话框。
步骤二：单击【首选项】按钮，打开【打印首选项】对话框。
步骤三：选中【横印】单选钮，单击【确定】按钮。
步骤四：修改份数为【5】，单击职称计算机考试模拟软件【打印】按钮。
2、请打印当前网页，设置纸张大小为A5。
步骤一：单击【文件】菜单→【打印】命令，打开【打印】对话框。
步骤二：单击【首选项】按钮，打开【打印首选项】对话框。
步骤三：单击【大小】下拉箭头，在弹出的列表中选择【A5 148×210mm】。
步骤四：单击【确定】按钮。
步骤五：单击【打印】按钮。
3、请将网页中“职称英语”链接对应的网页保存到“我的文档”文件夹中，命名为“职称外语”，并打开该文件。
步骤一：右键单击【职称英语】，在弹出的快捷菜单中选择【目标另存为】，打开【另存为】对话框。
步骤二：单击【保存在】下拉框，在弹出的列表中选择【我的文档】，将【文件名】文本框中的内容修改为【职称外语】，单击【保存】按钮。
步骤三：单击【打开】按钮。
4、登录“ftp://”，下载dev中的leapftp.exe，其余保持默认。
步骤一：在地址栏中输入“ftp://”，单击【转到】按钮或按〈Enter〉键。
步骤二：单击【dev】文件夹，单击【文件】菜单→【打开】命令。
步骤三：单击【leapftp.exe】文件，单击【编辑】菜单→【复制到文件夹】命令，打开【浏览文件夹】对话框。
题库来源：/Internet/。
2022年贵州建设职业技术学院计算机应用技术专业《计算机网络》科目期末试卷B(有答案)
2022年贵州建设职业技术学院计算机应用技术专业《计算机网络》科目期末试卷B（有答案）一、选择题1、下列关于路由算法的描述中，（）是错误的。
A.静态路由有时也被称为非自适应的算法B.静态路由所使用的路由选择一旦启动就不能修改C.动态路由也称为自适应算法，会根据网络的拓扑变化和流量变化改变路由决策D.动态路由算法需要实时获得网络的状态2、BGP报文封装在（）中传送。
A.以太帧B.IP数据报C.UDP报文D.TCP报文3、若信道在无噪声情况下的极限数据传输速率不小于信噪比为30dB条件下的极限数据传输速率，则信号状态数至少是（）。
A.4B.8C.16D.324、在无噪声的情况下，若某通信链路的带宽为3kHz，采用4个相位，每个相位具有4种振幅的QAM调制技术，则该通信链路的最大数据传输速率是（）。
A.12kbit/sB.24kbit/sC.48kbit/sD.96kbit/s5、在下列以太网电缆标准中，（）是使用光纤的。
A.10Base 5B.10Base-FC.10Base-TD.10Base 26、站点A、B、C通过CDMA共享链路，A、B、C的码片序列（chipping sequence）分别是（1，1，1，1）、（1，-1，1，-1）和（1，1，-1，-1）。
若C从链路上收到的序列是（2，0，2，0，0，-2，0，-2，0，2，0，2），则C收到A发送的数据是（）。
A.000B.101C.110D.1117、在OSl参考模型中，自下而上第一个提供端到端服务的是（）。
A.数据链路层B.传输层C.会话层D.应用层8、计算机网络最基本的功能是（）。
I.流量控制Ⅱ.路由选择 III.分布式处理 IV.传输控制A.I、Ⅱ、IVB. I、III、ⅣC.I、IVD. Ⅲ、IV9、在OS1参考模型中，下列功能需由应用层的相邻层实现的是（）。
A.对话管理B.数据格式转换C.路由选择D.可靠数据传输10、下列关于FTP的描述，（）存在错误。
2015高职考模拟卷计算机问卷
杭州市2015年高职一模《计算机专业》试卷考生须知1．本试卷分问卷和答卷两部分，满分300分。
2．在答题卷密封区内请写明校名、姓名和学籍号。
3．全部答案都请做在答题卷标定的位置上，务必注意试题序号与答题序号相对应，直接做在问卷上无效。
一、单项选择题（本大题共40小题，每小题2.5分，共100分）在每小题列出的四个备选答案中，只有一个是符合题目要求的。
错涂、多涂或未涂均无分。
1. 至今电子数字计算机都建立在冯.诺依曼提出的核心思想基础上。
A. 二进制B. 程序存储与程序控制C. 采用大规模集成电路D. 计算机分子结构2. CPU不能直接访问的存储器是。
A. RAMB. ROMC. CacheD. 硬盘3．十进制数-67的8位补码是。
A. 11000011B.10111100C. 10111101D. 1100001004. 显示器的一项指标为0.24mm，它指的是A. 分辨率B. 点间距C. 灰度级D. 扫描频率5. 为了使计算机能识别和存储字模，就必须对字模进行数字化，在计算机系统中显示ASCII码一般用8×8点阵，汉字用16*16点阵，那么要显示字符“YES”，需要多大的空间存储这些字形码。
A. 24BB. 96BC. 216BD. 192B6. 在计算机的众多病毒中，只感染DOC文档和DOT模版文件的病毒属于A. 引导区型病毒B. 文件型病毒C. 宏病毒D. 混合型病毒7．在WindowsXP中，下列设置不是在控制面板的“时间和日期”选项中完成的是。
A. 更改系统时间和日期B.选择时区C. 设置系统时间与Internet同步D. 设置时间和日期格式8. Windows XP是多用户操作系统，它允许多个用户可以在互不影响的用户环境下使用系统资源。
下列说法错误的是A. 在同一个Windows XP系统中，不同用户可以具有个性化的桌面B. 在同一个Windows XP系统中，不同用户可以拥有各自的“我的文档”路径C. 在同一个Windows XP系统中，不同用户可以设置不同的回收站的空间大小D. 在同一个Windows XP系统中，不同用户可以个性化设置应用程序9．在设备管理器中，出现黄色问号说明。
2015年辽宁省中等职业教育技能大赛第二批网络搭建及应用 B卷
照表中的名称对设备进行命名。
2、 交换机配置（7 分）
（1） 在两台三层交换设备上开启 telnet 管理功能且连接空闲超时时间为 5 分钟，管理设备使用
2015telnet 做为用户名,口令为 telnet2015，enable 密码为 2015network。（1 分）
（2） 使用端口汇聚技术，将 SW3-2 三层交换机接口 ethernet 1/0/21 和 ethernet 1/0/22 与 SW-2
Eth 4
202.101.1.1/27
Eth 2
202.201.1.29/27
DCWS AP
vlan 200 （E 1/0/24） 管理 IP
10.1.200.254/24 自动获取 10.1.200.0/24 段 IP
三、配置任务
1、 网络 IP 配置（6 分） 根据“拓扑结构图”和“网络设备 IP 地址分配表”所示，对网络中的所有设备接口配置 IP 地址并按
2015 年辽宁省中等职业教育技能大赛-网络搭建及应用-B 卷

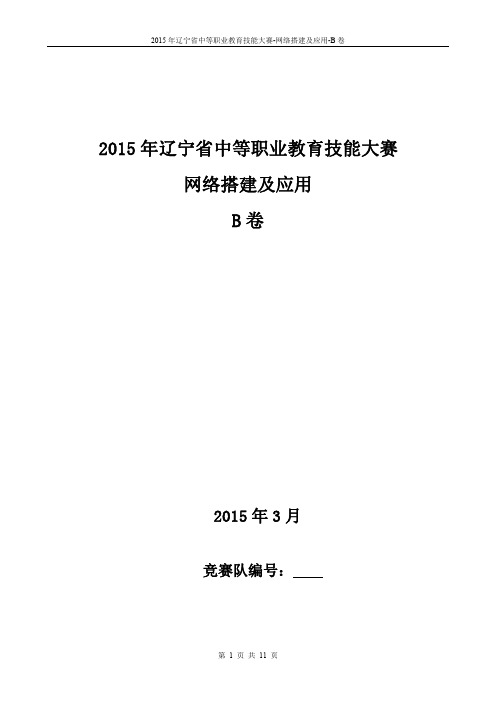

2015 年辽宁省中等职业教育技能大赛 网络搭建及应用 B卷
2015 年 3 月
竞赛队编号：
第 1 页 共 11 页
2015 年辽宁省中等职业教育技能大赛-网络搭建及应用-B 卷
一、试题说明
竞赛内容与分值分布
本次竞赛内容分为三部分： 第一部分：真实设备中神州数码网络设备联网搭建和调试的正确性、规范性和合理性（占 50%）； 第二部分：在虚拟化环境中，安装服务器的操作系统，配置各种应用服务器和数据库，系统包括 Windows 和 Linux（占 40%）； 第三部分：根据试题要求和相关标准要求，提交网络设备文档和服务器文档，根据文档的正确性、规 范性和合理性进行评分。（占 10%）

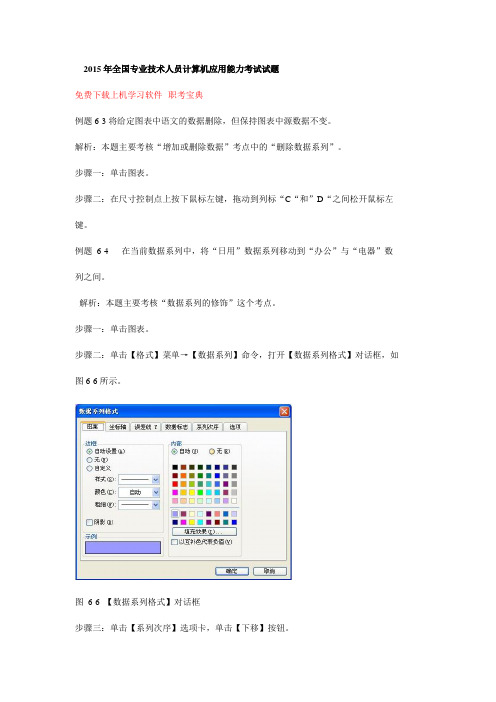

2015年全国专业技术人员计算机应用能力考试试题
2015年全国专业技术人员计算机应用能力考试试题免费下载上机学习软件--职考宝典例题6-3将给定图表中语文的数据删除，但保持图表中源数据不变。
解析：本题主要考核“增加或删除数据”考点中的“删除数据系列”。
步骤一：单击图表。
步骤二：在尺寸控制点上按下鼠标左键，拖动到列标“C“和”D“之间松开鼠标左键。
例题6-4 在当前数据系列中，将“日用”数据系列移动到“办公”与“电器”数列之间。
解析：本题主要考核“数据系列的修饰”这个考点。
步骤一：单击图表。
步骤二：单击【格式】菜单→【数据系列】命令，打开【数据系列格式】对话框，如图6-6所示。
图6-6 【数据系列格式】对话框步骤三：单击【系列次序】选项卡，单击【下移】按钮。
步骤四：单击【确定】按钮。
例题6-5 为当前图表中的电器数据系列添加数据标志，标志内容即为其系列名称“电器”。
解析：本题主要考核“数据系列的修饰”这个考点。
步骤一：单击图表。
步骤二：单击【图表】工具栏上的【图表对象】下拉框，如图6-7所示。
图6-7【图表对象】下拉框步骤三：单击【系列“电器”】，如图6-8所示。
图6-8单击【系列“电器”】的显示步骤四：单击【格式】菜单→【数据系列】命令，打开【数据系列格式】对话框，如图6-9所示。
.图6-9【数据系列格式】对话框步骤五：单击【数据标志】选项卡，选中【系列名称】复选框。
步骤六：单击【确定】按钮。
例题6-6 为当前图表的最高价数据添加正偏差误差线。
解析：本题主要考核“为数据系列添加误差线”这个考点。
步骤一：单击图表。
步骤二：单击【图表工具栏】上的【图表对象】下拉框。
步骤三：单击【系列“日用”】。
步骤四：单击【格式】菜单→【数据系列】命令，打开【数据系列格式】对话框，单击【误差线Y】选项卡，如图6-10所示。
. .图6-10【误差线Y】选项卡步骤五：单击【显示方式】列表中的【正偏差】。
步骤六：单击【确定】按钮。
上机学习软件请下载：职考宝典-职称计算机考试全真模拟软件.用友（T3）会计信息化软件. .。
《计算机网络技术》复习题及参考答案(2015)
2015级工程硕士《计算机网络技术》复习题及参考答案第 1 章概述(17)1. 有5个路由器要连接起来形成一个点到点子网。
在每—对路由器之间，设计者可能会放上一条高速链路、一条中速链路，或者一条低速链路，甚至没有链路。
如果产生并检查每—个拓扑图需要花掉100ms的计算机时间，那么检查所有的拓扑图需要多长时间?解：将5个路由器分别称为A，B，C，D 和E.，则共有10条可能的线路：AB, AC, AD, AE, BC, BD, BE, CD, CE,和DE。
每条线路有4 种可能性(3种速度或者无链路)，这样，拓扑的总数为410 = 1,048,576。
检查每个拓扑需要100 ms，全部检查总共需要104,857. 6秒，或者稍微超过29个小时。
2．广播式子网的一个缺点是，当多台主机同时企图访问信道的时候会造成信道浪费。
作为一个简单的例子，假设时间被分成了离散的时槽，在每个时槽内．n台主机中每台主机企图使用信道的概率为p1，请问由于碰撞而被浪费的时槽所占的百分比？解：一共有n+2个事件。
其中事件1到n代表主机成功地使用这条信道，没有产生冲突。
这些可能性的事件的概率为p(1－p)n-1。
事件n+1代表信道空闲，其概率为(1- p)n。
事件n+2代表产生冲突。
由于n+2个可能发生的事件的概率等于1。
因此由于碰撞而被浪费的时槽的概率为：。
3．请说出使用分层协议的两个理由。
答：通过协议分层可以把设计问题划分成较小的、易于处理的子问题。
另外分层意味着某一层的协议的改变不会影响高层或低层的协议。
4．无连接通信和面向连接通信的最主要区别是什么？答：主要的区别有两条。
其一：面向连接通信分为三个阶段，第一是建立连接，在此阶段，发出一个建立连接的请求。
只有在连接成功建立之后，才能开始数据传输，这是第二阶段。
接着，当数据传输完毕，必须释放连接。
而无连接通信没有这么多阶段，它直接进行数据传输。
其二：面向连接的通信具有数据的保序性，而无连接的通信不能保证接收数据的顺序与发送数据的顺序一致。
2015高职 移动互联应用软件开发 试题D(赛项赛卷)
“2015年全国职业院校技能大赛”高职组“联想杯”移动互联应用软件开发竞赛赛题D卷2015年全国职业院校技能大赛组委会中国·潍坊2015年6月工位号：赛题说明一、竞赛内容本试卷适用于Android 4.3或Win 7平台，共一套综合题，其中包含1道系统设计题、3道改错题和10道编程题，编码实现各题，试卷满分100分。
二、竞赛时间竞赛时间：共计240分钟。
三、竞赛事项要求1.参赛选手不得携带通信设备等物品进入赛场，违反者按作弊处理。
2.请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、材料清单是否齐全，计算机设备是否能正常使用。
3.竞赛结束前，将各试题代码整合，部署到竞赛所提供的设备上，并提交一个完整的项目工程(服务端和客户端)代码到大赛组委会提供的U盘中，目录格式如图1所示。
图1 模块提交目录格式4.竞赛结束时，请将U盘、试卷和答题纸统一提交。
禁止将比赛所用的所有物品（包括试卷和稿纸）带离赛场。
5.裁判以各参赛队部署到竞赛设备上的APP运行结果为评分依据。
严禁在程序及运行结果中任何位置标注竞赛队的任何信息，否则按照作弊处理。
项目背景智能农业是通过光照、温度、湿度等无线传感器，对农作物温室内的温度、湿度信号以及光照、土壤温度、土壤含水量、CO2浓度等环境参数进行实时采集，自动开启或者关闭指定设备（如远程控制浇灌、开关卷帘等）。
用户通过电脑或移动终端，随时随地观察现场情况、查看现场温湿度等数据和控制远程智能调节指定设备。
现场采集的数据，为农业综合生态信息自动监测、对环境进行自动控制和智能化管理提供了科学依据。
本系统以联想实验机作为数据采集器，并与沙盘的单片机板通过串口相连，用于采集各种传感器的数据；同时，联想实验机作为服务器与客户端APP进行通讯，将采集到的传感器数据实时发送到客户端APP进行显示，并根据设置的阈值打开和关闭沙盘中的报警装置，用于实现对农业系统的智能化控制。
本试卷包括三个部分：第一部分为设计题，根据题目中所描述的信息，按照软件工程编写模块系统设计说明书来编写设计文档。
2015年国电计算机应用试题B
中国国电集团公司2015年度计算机上机考试试题B计算机考试上机题（B卷）第一题 Word题（30分）（1）创建新文档、录入以下文字内容。
利用煤、石油和天然气等化石燃料所含能量发电的方式统称为火力发电。
按发电方式，火力发电分为燃煤汽轮机发电、燃油汽轮机发电、燃气-蒸汽联合循环发电和内燃机发电。
中国煤炭资源丰富，探明储量达4万亿吨，现年开采量达14亿吨，在一次能源中占70%，故火力发电在中国电源结构中始终占主要地位。
截至2014年8月底，全国6000千瓦及以上电厂装机容量12.6亿千瓦，其中，火电8.83亿千瓦。
2014年1-8月份，全国规模以上电厂火电发电量28215亿千瓦时，同比增长1.4%。
近几年来，环保节能成为我国电力工业结构调整的重要方向，火电行业在“上大压小”的政策导向下积极推进产业结构优化升级，关闭大批能效低、污染重的小火电机组，在很大程度上加快了国内火电设备的更新换代，拉动火电设备市场需求。
我国煤炭丰富、电力偏紧的资源特征决定了在今后相当长一段时间内，火力发电仍将在电力工业中占据重要地位。
虽然当前火电发展增速减慢，但长远来看，在环保技术进步、发电成本降低、电力需求增加等积极因素的推动下，火电行业未来发展前景较为乐观。
（2）设置纸张大小为B5纸、纵向；上、下页边距为2.2厘米、左、右页边距为2厘米；页眉距边界1.5厘米、页脚距边界0.9厘米。
（3）设置正文文字字体为仿宋体、常规、小四号、绿色；两端对齐、每段首行缩进2字符、行间距为25磅。
（4）插入竖排文本框，在文本框中输入“中国火电行业分析和发展趋势”（不包括双引号）；字体为黑体、二号、橙色、字体效果为阴影-外部-右下斜偏移、居中对齐；设置文本框格式：填充效果为填充色为渐变填充、预设颜色为麦浪滚滚、类型为线性、方向为线性向下；无框线；文本框高度为6.17厘米、宽度为3.81厘米；四周型、并将文本框拖动到文档左上角位置。
（5）为正文第一和第二自然段设置橙色、1磅的框线和白色、深色5%的底纹效果；将第一段中“燃煤汽轮机发电、燃油汽轮机发电、燃气-蒸汽联合循环发电和内燃机发电”设置为橙色、加着重号。
计算机网络试卷2015
中南大学考试试卷2014--2015 学年第二学期期末考试试题时间100分钟计算机网络原理课程48 学时3学分考试形式：闭卷专业年级：总分100分，占总评成绩注：请将答案写在答题纸上一、单选题（每题2分，共30分）1. 下列哪项是用户数据报协议（UDP）的特点？( )A. 流量控制B. 无连接C. 面向连接D. 序列和确认2. 下列协议中，属于应用层协议的是( )A.FTP, CSMAB. ICMP, ARPC.SMTP, POP3D.HTTP, OSPF3. TCP协议为了实现可靠的服务，采用确认、重传技术。
传输中的协议规定，在确认信息中包含下一个希望接收的报文的序号。
TCP使用三次握手协议来建立连接，设甲乙双方发送报文的初始序号分别为X和Y，此时甲方发起与乙方的连接。
首先甲方发送（1）的报文给乙方，乙方接收报文后发送（2）的报文给甲方，然后甲方发送一个确认报文给乙方便建立了连接。
（）（1）A. SYN = 1，序号=X B. SYN = 1，序号=X+1，ACK=1，确认号=XC. SYN = 1，序号=YD. SYN = 1，序号=Y，ACK=1，确认号=Y+1 （2）A. SYN = 1，序号=X B. SYN = 1，序号=X+1，ACK=1，确认号=XC. SYN = 1，序号=Y，ACK=1，确认号=X+1D. SYN = 1，序号=Y，ACK=1，确认号=Y+14. Internet上一个节点的IP地址为192.168.0.1/22，请问这个节点所在的子网，最多能够有多少台机器？（）A. 1022B. 512C. 2046D. 5105. 在无噪声情况下，若某通信链路的带宽为6kHz，若采用4个相位，每个相位具有4种振幅的QAM调制技术，那么该通信链路的最大数据传输速率变为（）A. 12kbpsB. 24kbpsC. 36kbpsD. 48kbps6. 一个系统具有n层协议。
应用层产生长度为M字节的用户数据，在每一层加上长度为h字节的报文头。
2015年职称计算机考试Internet应用试题真题强化
2015年职称计算机考试Internet应用试题真题强化本机整理归纳职称计算机考试internet应用历年真题，具体详情如下：1、将当前日志到处到默认路径，命名为“20100714”。
2、将金山毒霸2008设置为出现高危的恶意行为时主动通知用户。
3、在金山毒霸2008中，阻止下载运行ActiveX控件。
4、开启邮件保护的所有保护内容。
5、用金山清理专家按默认模式清理其他应用软件的历史痕迹。
答案提示1、步骤一：单击【操作】菜单→【导出当前日志】命令，打开【另存为】对话框，步骤二：在【文件名】文本框中输入“20100714”。
步骤三：单击【保存】按钮，打开【金山毒霸日志查看器】对话框。
步骤四：单击【确定】按钮。
2、步骤一：单击【工具】菜单→【综合设置】命令，打开【金山毒霸-综合设置】对话框。
步骤二：单击【高级防御】，单击【发现高威胁恶意行为】下拉框，选择【询问】。
步骤三：单击【确定】按钮。
3、步骤一：单击【文件实时防护】下的【详细设置】。
步骤二：单击【嵌入是防毒】，取消已选中的【扫描下载运行的ActiveX控件】。
步骤三：单击【确定】按钮。
4、步骤一：单击【工具】菜单→【综合设置】命令，打开【金山毒霸-综合设置】对话框。
步骤二：单击【邮件监控】，选中【开机自动运行邮件监控】复选框，选中【扫描接收邮件中的垃圾邮件】。
步骤三：单击【确定】按钮。
5、步骤一：单击【安全百宝箱】，进入【工具集】界面。
步骤二：单击【历史痕迹清理】，打开【历史痕迹清理】对话框。
步骤三：单击【立即清理】按钮，弹出【历史痕迹清理】提示框。
步骤四：单击【确定】按钮。
步骤五：单击【关闭】按钮，关闭【历史痕迹清理】对话框。
1、将当前日志到处到默认路径，命名为“20100714”。
2、将金山毒霸2008设置为出现高危的恶意行为时主动通知用户。
3、在金山毒霸2008中，阻止下载运行ActiveX控件。
4、开启邮件保护的所有保护内容。
5、用金山清理专家按默认模式清理其他应用软件的历史痕迹。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“2015年贵州省职业院校技能大赛”高职组 计算机网络应用竞赛学生组 竞赛赛题试卷-B
2015年贵州省职业院校技能大赛组委会 2015年5月 第 1 页 共8页
第一部分 赛题说明 一、 竞赛内容分布 数据中心、云计算网络设备配置的正确性、规范性、合理性； 二、 竞赛时间 竞赛时间为2.5个小时。 三、 竞赛注意事项 1. 竞赛所需的硬件、软件和辅助工具由组委会统一布置，选手不得私自携带任何软件、移动存储、辅助工具、移动通信等进入赛场。 2. 请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、材料清单是否齐全，计算机设备是否能正常使用。 3. 操作过程中，需要及时保存设备配置。比赛结束后，所有设备保持运行状态，不要拆动硬件连接。 4. 比赛完成后，比赛设备、软件和赛题请保留在座位上，禁止将比赛所用的所有物品（包括试卷和草纸）带离赛场。 5. 裁判以各参赛队提交的竞赛结果文档为主要评分依据。所有提交的文档必须按照赛题所规定的命名规则命名。
四、 竞赛结果文件的提交 按照题目要求，提交符合模板的WORD文件。 五、 项目背景及网络拓扑 1．项目描述 某集团公司原在国内建立了总部，后在欧洲地区建立了地区部。总部办公区设有研发、市场、供应链、售后等4个部门，统一进行IP及业务资源的规划和分配。 公司规模在2014年快速发展，业务数据量和公司访问量增长巨大。为了更好管理数据，提供服务，集团决定建立自己的小型数据中心及云计算服务平台，以达到快速、可靠交换数据，以及增强业务部署弹性的目的。 2. 网络拓扑规划 集团总部及欧洲地区部的网络架设（实际设备）网络拓扑结构如图1所示。 其中两台S5800交换机编号为IRF-SW1、IRF-SW2，通过IRF协议进行虚拟化，用于服务器高速接入；两台S3600V2编号为SW2、SW3，作为总部的核心交换机；两台MSR2630路由器编号为RT2、RT3，作为总部的核心路由器；一台S3600V2编号为SW1，作为接入交换机；一台MSR2630路由器编号为RT1，作为分支机构路由器。 请根据拓扑图网络物理连接表完成设备的连线，如果现场已经提供的线缆不能满足需要，请现场制作所需线缆。 第 2 页 共8页
欧洲地区部（AS 200）
集团总部（AS 100）
RT1
RT3SW2SW3SW1
RT2
Server 1PC2PC1IRFServer 2 图1 网络拓扑结构图 表1-1 网络物理连接表 源设备名称 设备接口 目标设备名称 设备接口 SW1 E1/0/1 PC1 SW1 E1/0/23 SW2 E1/0/1 SW1 E1/0/24 SW3 E1/0/2 SW2 E1/0/3 SW3 E1/0/3 SW2 E1/0/4 SW3 E1/0/4 SW2 E1/0/2 IRF-SW1 G1/0/24 SW3 E1/0/1 IRF-SW2 G1/0/24 IRF-SW1 XG1/0/27 IRF-SW2 XG1/0/27
IRF-SW1 XG1/0/28 IRF-SW2 XG1/0/28
IRF-SW1 G1/0/23 IRF-SW2 G1/0/23
IRF-SW1 G1/0/20 Server 1 IRF-SW2 G1/0/20 Server 2 RT1 S2/0 RT2 S2/0 RT1 S3/0 RT3 S2/0 RT1 G0/0 PC2 RT2 G0/0 RT3 G0/0 RT2 G0/1 SW2 E1/0/5 RT3 G0/1 SW3 E1/0/5 第 3 页 共8页
第二部分 部署数据中心网络 一、 答题注意事项 考生在PC机上通过SecureCRT软件配置网络设备，软件已经安装在电脑中。 竞赛结果文件的制作请参考U盘“竞赛资料\模板”中的 “网络设备结果文件模板.doc”。请注意排版和格式，文档格式和排版得分将计入总成绩。 竞赛所需的技术参考文档在U盘上的“竞赛资料\参考文档”中。 操作完成后，请保存设备配置，不要关闭任何设备，不要拆动硬件的连接，不要带走试卷。
二、 网络设备初始化信息 表2-1 网络设备初始化信息表 序号 设备名 设备型号 软件版本 1 RT1 RT-MSR2630-AC Version 7.1.042, Release 0007P02 2 RT2 RT-MSR2630-AC Version 7.1.042, Release 0007P02 3 RT3 RT-MSR2630-AC Version 7.1.042, Release 0007P02 4 SW1 LS-3600V2-28TP-EI Version 5.20, Release 2108P01
5 SW2 LS-3600V2-28TP-EI Version 5.20, Release 2108P01 6 SW3 LS-3600V2-28TP-EI Version 5.20, Release 2108P01 7 IRF-SW1 LS-5800-32C-H3 Version 5.20, Release 1808P12 8 IRF-SW2 LS-5800-32C-H3 Version 5.20, Release 1808P12 第 4 页 共8页
三 、竞赛要求 1、 背景 公司有4个不同业务部门和分部，彼此间需要互联互通，同时也需要对某些业务进行互访限制。另外，各业务对网络可靠性要求较高，要求网络核心区域发生故障时的中断时间尽可能短。还有，网络部署时要考虑到网络的可管理性，并合理利用网络资源。
2、 网络设备虚拟化 数据中心交换机需要实现虚拟化。交换机是H3C的5800系列交换机，所支持的虚拟化技术为IRF，并使用BFD进行MAD（多活检测）。所配置的参数要求如下： 链形堆叠，IRF Domain值为10； IRF-SW1的member ID为1，IRF-SW2的member ID为2； IRF-SW1为IRF中的主设备，优先级值为10； MAD所使用的端口为交换机的第23个端口，检测IP为100.0.0.1/30（member 1）和100.0.0.2/30（member 2），检测VLAN为1000。
3、 虚拟局域网 为了减少广播，需要规划并配置VLAN。具体要求如下： 配置合理，链路上不允许不必要的数据流通过。 交换机与路由器间的互连物理端口直接使用三层模式互连。 IRF（IRF-SW1和IRF-SW2）交换机的第17至第20端口为连接服务器的端口。 根据表2-2，在交换机上完成VLAN配置和端口分配。 表2-2 VLAN分配表 设备 VLAN编号 VLAN名称 端口 说明 SW1、IRF、 VLAN10 RD E1/0/1至E1/0/4 研发 VLAN20 Sales E1/0/5至E1/0/8 市场
VLAN30 Supply E1/0/9至E1/0/12 供应链
VLAN40 Service E1/0/13至E1/0/16 售后 SW2、SW3 VLAN10 RD 研发 VLAN20 Sales 市场
VLAN30 Supply 供应链
VLAN40 Service 售后 IRF VLAN1000 IRF_MAD IRF交换机的第23个
端口 IRF检测专用
4、 IPv4地址部署 根据表2-3，为网络设备分配IPv4地址。 表2-3 IPv4地址分配表 设备 接口 IPv4地址 SW2 VLAN10 172.16.10.252/24 VLAN20 172.16.20. 252/24 第 5 页 共8页
VLAN30 172.16.30. 252/24 VLAN40 172.16.40. 252/24 E1/0/5 10.0.0.1/30 LoopBack 0 9.9.9.202/32 SW3 VLAN10 172.16.10. 253/24 VLAN20 172.16.20. 253/24 VLAN30 172.16.30. 253/24 VLAN40 172.16.40. 253/24 E1/0/5 10.0.0.5/30 LoopBack 0 9.9.9.203/32 RT1 S2/0 10.0.0.13/30 S3/0 10.0.0.17/30 G0/0 172.16.50.254/24 LoopBack 0 9.9.9.1/32 RT2 G0/0 10.0.0.9/30 G0/1 10.0.0.2/30 S2/0 10.0.0.14/30 LoopBack 0 9.9.9.2/32 RT3 G0/0 10.0.0.10/30 G0/1 10.0.0.6/30 S2/0 10.0.0.18/30 LoopBack 0 9.9.9.3/32
5、 IPv4 IGP路由部署 集团总部使用OSPF协议作为IGP以达到互通。具体要求如下： 总部为OSPF进程10，区域0； 发布具体的网段和Loopback地址；配置OSPF协议的简单明文验证，验证口令为123456； 要求业务网段中及SW2与SW3间互连链路上不出现OSPF的协议报文； 不允许发布缺省路由，也不允许使用静态路由。
6、 IPv4 BGP路由部署 集团总部与欧洲地区部间使用BGP协议。具体要求如下： 欧洲地区部为AS200，集团总部为AS100； 总部内核心路由器、交换机建立全互连的IBGP连接； LoopBack0路由必须通过network命令来发布，其他路由不受限制； 分支机构向总部发布缺省路由。 最终，要求全网路由互通，且没有环路。
7、 广域网安全部署 集团总部的RT2与欧洲地区部的RT1间链路属于广域网链路。需要使用PPP进行安全保护。 PPP的具体要求如下： 使用CHAP协议； 双向认证，用户名+验证口令方式；
