除氧器水位调节介绍分解
除氧器使用说明书
目录一、用途------------------------------------------------------第1页二、原理------------------------------------------------------第1页三、特点------------------------------------------------------第1页四、技术规格------------------------------------------------------第1页五、设备与附件---------------------------------------------------第2页六、操作------------------------------------------------------第3页七、故障排除------------------------------------------------------第5页一、用途天然水中溶有多种气体，在锅炉水给水中，氧对锅炉腐蚀的危害最大。
为此国家标准GB1576-85《低压锅炉水质标准》中规定2T/h以上锅炉必须除氧。
真空除氧器的出水含氧量能满足标准的要求，真空除氧器还可用于石油钻井回注水的除氧及水处理脱硫工艺中氢离子交换器后除二氧化碳等多种场合。
二、原理真空除氧的原理是基于亨利定律，即在封闭容器中，气体在水中的溶解度与该气体在水面上的分压力成正比。
水在沸腾时，水面上蒸汽的分压力增加，溶解于水中的气体分压力随之减少，当水面上充满了水蒸汽时，水不再具有溶解气体的能力，水中所溶解的气体就析出。
从水的饱和温度特性可知，在真空状态下低温水也能沸腾，真空除氧就是利用这一特性达到除去气体（包括氧气）的目的。
三、特点1、运转工况稳定，真空度高，使用场合广。
2、不消耗蒸汽，锅炉出力可全部利用。
3、低温的除氧水可通过换热器回收低品位的废热后再作为锅炉给水，从而收到节能效果。
除氧器液位波动原因分析及处理措施
负荷运行时 ５分钟需要的水 量。不 管电厂负荷如何变化 ， 除氧器水 位控制 的功能就是保证 除氧器贮水 箱 中的水 位
恒定在 ３ ３ ８ ０ ｍｍ， 确 保 除氧 器 的 水 位 控 制 正 常 对 机 组 的 安
全 运 行 有 着 重 要 的意 义 。
２ ． ２ 凝汽 器排水 阀异常开 启 故障现象 ： 凝 汽器液位低 于排水设定值 ， 但是排水 阀
三 个 位 置 “ Ｌ Ｃ Ｖ ４ ２ ０ ７ ＃ １ ， ＃ ２ ； Ｌ Ｃ Ｖ ４ ２ ０ ７ ＃ １ ， ＃ ３ ； Ｌ Ｃ Ｖ４ ２ ０ ７ ＃ ２ ，
处理措施 ：操作时应及时处理低加旁路阀电动 开度 ， 确认低加旁 路 阀开 ； 若低旁 通 阀不打开 电场 ， 则是操作人 员手动摇动低 电阀 门旁路 。 ２ ． ４ ５号 高加 常疏 阀异 常关 闭
摘 要： 除 氧 器 液位 是机 组 运 行 的 一 个 重 要 的 控 制 参 数 ， 因为 除 氧 器 液 位 过 低 ， 则 可 能 导 致 给 水 泵 汽蚀 ， 并触发反应堆线性降功率 ， 而 除 氧 器液 住 过 高则会 淹 没 除氧 头 ， 不但 影 响 除氧 效 果 ， 还 可 能使 给 水 经 抽 汽 管 线 倒 流 至 汽轮 机 ， 引起 水 击 事 故 ， 损 坏 汽 机 。我 厂 除 氧 器
的液 位 控 制 采 用 的 是 三 冲 量 Ｐ Ｉ Ｄ调 节． 较好 的 实现 了 除氧 器的 液 位 自动 控 制 。 关键词 ： 除氧器 ； 液位波动 ； 原 因分 析 ； 处理 措 施 中 图分 类 号 ： Ｔ Ｍ６ ２ ３ 文献标志码 ： Ａ 文章 编 号 ： １ ６ ７ ２ — ３ ８ ７ ２ （ ２ ０ １ ７ ） ０ ９ — ０ ０ ５ ５ 一 Ｏ ２
除氧器的操作规程
除氧器的操作规程1.除氧器的工作原理水中溶解的氧和二氧化碳对热力设备有强烈的腐蚀作用，因此必须把它们除掉。
气体在水中的溶解度与水的温度和水面上的压力有关。
温度越高，气体在水中的溶解能力越小，水温升高到饱和温度时，水中溶解的气体就会全部放出。
水面上的气压越小，气体在水中的溶解能力也越小，水面上的气压降低到当时水温所对应的饱和气压时，或由于气压降低而使水沸腾，溶解的气体也全部放出。
2.除氧器的启动1)打开除盐水进除氧器总阀，把水液位控制50%，投用自控状态。
2)打开加热蒸汽阀，再缓慢打开减压阀前后隔离阀进行暖管疏水。
3)缓慢打开蒸汽旁路进行加热除氧。
当压力达到0.012~0.015MPa（表压）时，投入自控，将蒸汽调节阀前后隔离阀全开，同时关闭旁路阀，将压力控制在0.2MPa。
4)待除氧器水箱液位至2/3水位时，打开除氧水箱放水阀，排除锈水和杂质。
3.除氧器运行中的检查与维护1)严格控制各运行指标，发现问题及时处理和汇报。
2)各阀门应开关灵活，并在丝杆处常加油，填料处不泄露。
注意各种仪表的运行工况，发现问题及时联系有关人员处理。
4.除氧器的停运当给水泵停止运行时，除氧器也应停止运行，其步骤如下：1)关闭蒸汽调节阀前后边阀。
2)关闭除氧器进水调节阀前后边阀。
3)关闭除氧器出口阀。
4)当除氧器全停，应将汽水总阀关闭，打开有关的疏水阀，使其处于准备启动状态。
5)若需检修时应将水箱的水放掉。
6)在冬季应做好设备，阀门，管道和仪表的防冻工作。
5.除氧器的故障处理1)除氧器满水现象原因处理（1）除氧器水箱水位上升至最高水位以上当负荷降低时进水调节失灵，对水位未知监督联系有关单位配合处理（2）除氧水箱的水封动作有大量水溢出给水泵故障给水中断，调节阀动作失灵开启除氧器放水阀待水位降低至正常后关闭（3）除氧器发生水击而震动进水压力增高，加热阀开度过大；内件脱落停用进水调节系统改走旁路，查明原因后再恢复自动进水；相应调整（4）水箱水温发生变化进水调节阀故障投用正常后对各控制参数加以检查和调查2)除氧器缺水现象原因处理（1）水箱水位低进水调节阀失灵或迟钝联系调度实际是提高进水压力（2）给水泵出口压力波动，严重时泵发生抽空水处理故障，进水压力太低，进不了水，加热阀开度过大开启除氧器进水旁路阀加大进水量；相应调整；（3）进水流量减少软化水系统故障及时进行处理（4）进水调节阀失灵管路阀发生故障若水箱水位降至1/3处应立即打开旁路进水阀进水，直到正常后关闭3)除氧器水击现象原因处理（1）有时和水封击穿现象相似汽水混合不佳停止加热除氧，待水击消除后再慢慢开蒸汽除氧（2）排气管大量带水设备故障，排气阀开度过大停用检修，关小（3）除氧器有振动水击声，严重时有发生爆炸的可能进水温度过低；超负荷；进气量过大提高进水温度，降低负荷，调整操作。
除氧器液位波动原因分析及处理措施
除氧器液位波动原因分析及处理措施摘要：除氧器正常运行时给蒸汽发生器提供水源，除氧器液位的稳定对保证堆芯的冷却具有重要的意义。
除氧器液位是机组运行的一个重要的控制参数，因为除氧器液位过低，则可能导致给水泵汽蚀，并触发反应堆线性降功率，而除氧器液住过高则会淹没除氧头，不但影响除氧效果，还可能使给水经抽汽管线倒流至汽轮机，引起水击事故，损坏汽机。
关键词：除氧器；液位波动；原因分析；处理措施不论在常规火电厂还是在核电厂中，除氧器液位都是机组运行的一个重要控制参数。
但是由于其存在着较大的延迟特性，除氧器进口存在较多的进水流量来源以及除氧器出口给水流量随着功率的变化而变化等特性，单纯依靠除氧器液位信号对除氧器液位进行控制，已不能满足系统对稳定性、快速性和准确性的要求，往往会引起超调量过大，甚至振荡的情况。
1除氧器液位控制1.1除氧器液位控制模式除氧器水位控制系统的目的是保持除氧器储水箱的水位恒定。
系统包括三个水位控制阀和三个水位控制器，每一个控制阀和控制器都有各自的水位变送器监测除氧器储水箱的水位。
手动开关64321一HS4410A有三个位置“LT4410A，LT4410B，LT4410C”，用来选择三个水位控制器的主、从位置。
当选定一个位置时，两个控制器投入运行：一个控制器在AUTO位置，一个控制器在STANDBY位置。
在AUTO位置的水位控制器用于调节两个由控制开关64321-HS4410C选定在AUTO位置的水位控制阀，在STANDBY位置的水位控制器控制剩下的一个在STANDBY位置的水位控制阀。
STANDBY通道(LT／LC)在除氧器低水位时投入运行。
手动开关64321一HS4410C有三个位置“LCV4207#1，#2；LCV4207#1，#3；LCV4207#2，#3”，用来选择将AUTO／STANDBY水位控制器的控制信号送至相应的水位控制阀。
1.2除氧器液位控制器除氧器液位控制采用的是三冲量、内部串级加前馈的控制方式，三台控制器内部参数设定完全一致。
除氧器系统调试措施全解
新疆东明塑胶 2×220MW工程高低加、回热抽汽及除氧器系统调试措施编制：年月日审核：年月日批准：年月日山东电力建设第一工程公司2014 年 09 月1高低加、回热抽汽及除氧器系统调试措施一、设备系统概述1.1 系统描述本机组的回热抽汽系统由 3 高 +3 低 +1 除氧组成， 3 台低加水侧各有一个旁路， #1、2、3高加水侧公用一个大旁路。
高加的危急疏水排至疏水扩容器，高加正常疏水采用逐级自流，最终排到除氧器； 5、 6 号低加正常疏水采用逐级自流，由疏水泵打如除氧器， 7 号低加疏水排到凝汽器热井。
本机组配置的给水除氧器，具有除氧、加热和储水的功能。
除氧器主要由喷嘴、蒸汽排管及固定支座、滑动支座等部分组成。
蒸汽排管位于水面以下，向除氧器供给加热蒸汽。
为防止除氧器内部过压，配备 2 只安全阀。
设计有汽平衡管装置，防止水回流进入进汽管。
调试内容包括：热工信号及联锁保护试验，系统管道冲洗（包括汽侧、水侧、疏水），低压加热器自动疏水装置调整及投用，高压加热器自动疏水装置调整及投用，低压加热器危急疏水装置调整及投用，高压加热器危急疏水装置调整及投用，抽汽逆止门控制系统调整，除氧器安全门的热态校验，系统热态投运及停用静态调整。
1.2 主要设备的技术规范如下：1.2.1 高压加热器名称单位#1高加#2高加#3高加型式型号总传热面积流程数上端差下端差传热管外径×壁厚传热管根数管内流速（ 16℃）壳侧压力降管侧压力降加热器净重m2222℃-1.700℃ 5.5 5.6 5.5 mm× mmΦ16×2.32Φ16×2.32Φ16×2.32根164516451645 m/s 1.966 1.966 1.966 MPa≤0.07≤0.07≤0.07 MPa0.0740.0720.053 kg5551853718356792加热器运行重／满水重管侧设计压力壳侧管侧蒸汽进口区设计温度壳侧管侧壳侧设计流量（不含疏水）加热器冷凝段面积加热器蒸汽冷却段面积加热器疏水冷却段面积生产厂家1.2.2 低压加热器名称型式型号总传热面积流程数上端差下端差传热管外径×壁厚加热器净重管侧设计压力壳侧管侧设计温度壳侧管侧壳侧设计流量（含疏水）生产厂家1.2.3 除氧器kg61430/6980062700/7100042100/48600 MPa363636MPa8.86 6.35 2.59℃329/309307/287254/234℃420373474℃309287234t/h1093.81193.81093.8t/h63.44111.79543.618 m2992.99969.03653.24 m2154.61124.42104.06 m282.40266.55202.70单位5 号低加6 号低加7 低加m2355480530222℃ 2.8 2.8 2.8℃ 5.6 5.6 5.6mm× mmΦ16×0.9Φ16×0.9Φ16×0.9 kg149001490049500 MPa33 4.0 MPa0.40.40.6℃150150100℃250250100t/h586.859586.859586.859 t/h24.99124.75726.15除氧器型式除氧器型号除氧器总容积3除氧器有效水容积m3设计压力MPa（ g）除氧器滑压运行压力0.147～ 1.176MPa （ g）除氧器额定出力t/h除氧器最大出力t/h3蒸汽管系设计温度390℃壳体设计温度250℃工作温度（℃）347.6/184.8工作压力（ Mpa ） 1.34出口凝结水含氧量≤5g/L生产厂家1.2.4 机组启动、运行期间各段抽汽压力的限制值（汽轮机冷凝VWO 工况）抽汽段号1#2#3#4#5#6#7#压力限制值 MPa 4.164 2.928 1.0650.9810.27101670.050二、编制依据及参考资料2.1《火电工程启动调试工作规定》（电力工业部建设协调司 1996.5）；2.2《火力发电建设工程启动试运及验收规程》DL/T5437 —2009；2.3《火电工程调整试运质量检验及评定标准》（2006 年版）；2.4《电力建设施工质量验收及评价规程》—— DL/T5210.3( 第 3 部分汽轮发电机组 )；2.5《汽轮机启动调试导则》（DL/T863-2004 ）；2.6《电力建设安全工作规程》（ DL/5009.1-2002）；2.7《电业安全工作规程》（热力和机械部分2010）；2.8《防止电力生产重大事故的二十五项重点要求》（国电发 [2000]589 号）；2.9《2×220MW 机组集控运行规程》；2.10 设备厂家的运行维护说明书及设计图纸等；三、调试目的及目标3.1通过对高低压加热器及除氧器进行汽、水侧投运和调整，考核其能否达到设计出力要求，考察管道与设备的安装质量，了解系统设备的运行特性，考验各抽汽加热器水位自动及保护的可靠性，以便高低加汽、水侧都能够长期、安全和稳定运行，满足机组正常运行的要求；3.2 完成项目质量验评表要求，各项指标优良率达100%；3.3 保证系统试运过程中设备和人员的安全，例如，保证联锁保护试验完整并合格，确保抽汽管道保温效果符合设计要求，防止人员烫伤事故的发生。

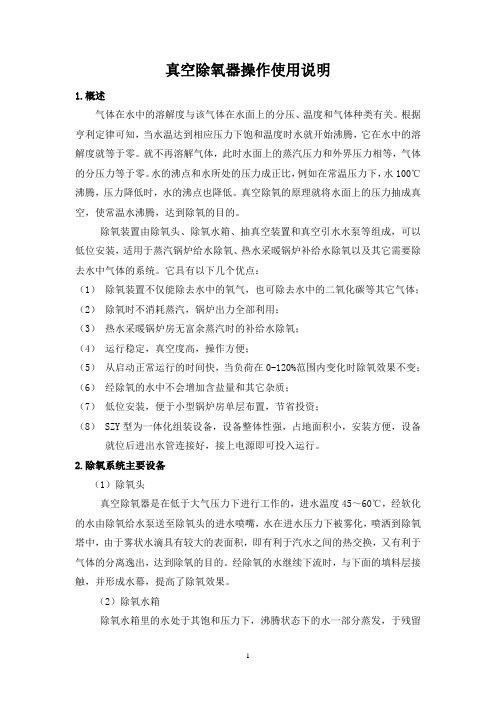

真空除氧器说明
真空除氧器操作使用说明1.概述气体在水中的溶解度与该气体在水面上的分压、温度和气体种类有关。
根据亨利定律可知，当水温达到相应压力下饱和温度时水就开始沸腾，它在水中的溶解度就等于零。
就不再溶解气体，此时水面上的蒸汽压力和外界压力相等，气体的分压力等于零。
水的沸点和水所处的压力成正比，例如在常温压力下，水100℃沸腾，压力降低时，水的沸点也降低。
真空除氧的原理就将水面上的压力抽成真空，使常温水沸腾，达到除氧的目的。
除氧装置由除氧头、除氧水箱、抽真空装置和真空引水水泵等组成，可以低位安装，适用于蒸汽锅炉给水除氧、热水采暖锅炉补给水除氧以及其它需要除去水中气体的系统。
它具有以下几个优点：（1）除氧装置不仅能除去水中的氧气，也可除去水中的二氧化碳等其它气体；（2）除氧时不消耗蒸汽，锅炉出力全部利用；（3）热水采暖锅炉房无富余蒸汽时的补给水除氧；（4）运行稳定，真空度高，操作方便；（5）从启动正常运行的时间快，当负荷在0-120%范围内变化时除氧效果不变；（6）经除氧的水中不会增加含盐量和其它杂质；（7）低位安装，便于小型锅炉房单层布置，节省投资；（8） SZY型为一体化组装设备，设备整体性强，占地面积小，安装方便，设备就位后进出水管连接好，接上电源即可投入运行。
2.除氧系统主要设备（1）除氧头真空除氧器是在低于大气压力下进行工作的，进水温度45～60℃，经软化的水由除氧给水泵送至除氧头的进水喷嘴，水在进水压力下被雾化，喷洒到除氧塔中，由于雾状水滴具有较大的表面积，即有利于汽水之间的热交换，又有利于气体的分离逸出，达到除氧的目的。
经除氧的水继续下流时，与下面的填料层接触，并形成水幕，提高了除氧效果。
（2）除氧水箱除氧水箱里的水处于其饱和压力下，沸腾状态下的水一部分蒸发，于残留在水中的气体一起被抽气管抽走，再次深度除氧，完成除氧过程。
最后除氧水就储存在水箱中。
（3）抽真空装置在真空除氧系统中，保持除氧器内的一定真空度，把溶解于水中的气体和随气体一同逸出的未凝结蒸汽抽出，抽真空装置是关键部件，该装置主要由循环水泵、水喷射真空泵（射水抽气器）和循环水泵组成。
除氧器水位调节系统优化探讨
除氧器水位调节系统优化探讨摘要：为了改善除氧器水位控制品质，同时降低的厂用电率，节约成本，将两台凝结水泵中的一台改为变频控制，一台为原工频控制，既节约了成本又提高运行效率。
文章以某厂300 MW机组凝结水泵改变频控制为例，凝泵改变频后除氧器水位的控制策略。
关键词：厂用电；变频器；除氧器；调节系统1 系统概况目前变频装置在许多电厂已得到了较广泛的应用，变频调速装置可高效率、精确地调节交流电动机的转速，使得流量、压力、液位等工艺参数的控制由低效的阀门、档板的节流控制跃变为高效的转速控制，从而大量的节省能耗。
某厂300 MW机组设计有两台50%容量的定速凝结水泵，平时一台运行，另一台备用。
为了提高水泵运行效率，减少厂用电量，降低厂用电率，将两台凝结水泵中的一台由定速运行改为变速运行，加入一台变频器来实现水泵的变速运行。
这样既达到了用变频凝结水泵控制除氧器的进水量，也达到了节省改造的费用的目的。
这样一台凝泵为变速运行，另一台凝泵仍为工频运行，正常运行时变速泵运行，除氧器上水门基本全开，由水泵的转速变化来调节除氧器水位，另一台定速泵则作为备用。
这样就避免了除氧器上水门的节流损失，从而达到减少厂用电的目的。
2 除氧器水位调节2.1 控制信号的选择除氧器水位信号采用三取中标准逻辑，凝结水泵出口母管压力信号用三取中标准逻辑。
2.2 调节原理两台凝结水泵采用变频器一拖一的运行方式，即1号凝结水泵采用变频器运行，2号凝结水泵采用工频运行方式。
当凝结水泵有工频运行方式时，由除氧器水位调节阀调节除氧器水位（维持原控制逻辑不变）；当1号凝结水泵为变频运行方式时（此时2号凝泵工频未运行），除氧器水位调节阀对凝泵出口母管压力调整，利用变频装置调节1号凝结水泵转速，来控制除氧器水位。
考虑凝结水母管压力的稳定性，通过除氧器水位调节阀的节流作用调节母管压力。
当1号凝泵由变频器自动调节除氧器水位时，除氧器水位调节阀调节凝泵出口母管压力，1号凝泵变频调节手动或工频运行时，除氧器水位调节阀自动切为除氧水位控制方式。
除氧器操作说明
开机时参数设置说明
• 本页所设置参数是每次除氧器开机时设置各项参数的过程 • 电动调节阀控制部分选择“自动”；除氧器的“液位设定” 设置为1200mm，“压力设定”设置为15Kpa； • 除氧器运行且稳定后观察温度是否达到90℃左右，如参数 满足此条件后让其稳定10分钟后可将“压力设定值”由 15Kpa最终改为20Kpa左右
自控系统操作画面使用
• 系统控制为电动调节阀控制部分，自动控制时：在“液位 设定值”设定液位的恒定值；在“压力设定”设置温度恒 定值。手动控制时：可在“开度给定”设定阀门开度，阀 门开是以百分比形式设定的，只需输入0-100的数值即可。
除氧器停车操作说明
• 2 除氧水系统的停车 • 2.1接停车通知。。 • 2.2关闭除氧器蒸汽和进水阀组的调节阀，然后关闭调节 阀前后的阀门。 • 2.3如系统短时停运，应关闭除氧器顶部的放空阀门。 • 2.4如果检修除氧器，应关闭关严所有汽、水阀门，开除 氧器底部的排污阀把水放掉。全开除氧器顶部放空阀。
除氧器开车操作说明
• 1启动前的准备和检查 • 1.1首先对除氧器进行检查，各仪表完好，液位计上下口阀门全开， 放水口关闭。 • 1.2 除氧器和系统连接的管路阀门全部处于关闭状态。 • 1.3 检查完毕后，开启除氧器上软化水进水阀组的旁路阀门，稍开除 氧器顶部的放空阀门。稍开蒸汽调节阀组旁通阀门，通过除氧器底部 的再沸腾器对除氧水箱内的水进行加热，控制水温在104℃左右。 • 1.4当除氧器内的水位上升至2/3时，开启除氧器上软化水进水阀组的 自动调节阀，关闭进水旁路阀门，进水达到自动调节。 • 1.5关闭再沸腾器的旁通进汽阀门，除氧器上的蒸汽阀组的调节阀调 至自动调节状态。 • 1.6 当温度及水位正常后，准备开启锅炉给水泵。首先开启除氧器至 锅炉给水泵管线之间的阀门，然后开启前置泵进行排气、暖泵；暖泵 3分钟左右，先后开启锅炉给水泵向锅炉提供用水。
关于除氧器水位调节阀的选型、放置位置的探讨
概 况
除 氧器水 位调 节阀分 有一 阀和 两阀 （： ｊ 阀和 启 动闻 ） ．国内 多 果用一 个调 节 悯代替 两个 阀， 而国 外多 采用两 阀 ： ｔ问和 启动 润。本工程 ３、４号机组 的除 氧器水位阋节阀采用 个＝ 调节阀和 一个 Ｅ 副调 节阀蚌联进 行调 节的 方式 ，在控 制 过程 巾先开副 调节阀 ，等 副调节 阀垒 斗 后 再开 丰调节 阀，关 闭时 的控制 刚好相
Ｌ
大开 度时调 节阀 前后差压 较小 ．但 节涟 面积 变化加快 ．两端刚 好互 为补偿 、使 调 节阀的 实 际工 作流 量特 性接 近 线性 。 工程 上一般以垒开阀阻 ！Ｓ ０ 束确定选择 ： １０ Ｌ
调节阀流 量特性 ，当 Ｓ ０ － ． 时 ．管 １０ ０６ １
路 的压 降比阀 门的 雁降小 得多 ，阀 门的
数 关系的 不同 ，调节 阀的 流量特性 可 分 曲线性 型 、对数 型 （ 等百 分比 型 ） 、快 开 型和抛物 线型 等。线 性型 是指调 节阀
目前．正值国内定量 ６ＩＭＷ 超 临界 Ｃ Ｏ 机组 建设的高峰期 ．超 临界机组 的煤球 比 控 制就显得特 别重要 ，特 制是凝结水 给 水的挖制 而当前对除养 器的水位 墉节阀 的选 型硬位置放置设计院和电厂使用却有 不ｆ的 看法 司
反 。 采 用 两 个 调 节 阀 的 目的 是 为 了 更 好
。 。
‘
些 一
△ 十 Ｐ．定不 变 ．因 门 度时 前后差压、 尸 ： Ｆ ∑△ —— 阀门垒开时 此 ，调节 阀的 实际 【作滴量 特性 与调 节 系统管路总压降 ）
荷变化和 Ｓ值大小二个方面综台考虑桌选 择调节阀的涟最特性 ，选择 的原则是尽可
能僳证拧 制系统在 各种 工况 下和整个调节 范 围Ｉ 对象系统增益 不变，一般以垒 开阀 ＾ ； Ｊ 阻比Ｓ ０ 调 节阀垒开时的阀前后差压△ ｌ Ｏ（ Ｐ ｏ 与系统总管｝ ．０ 均差压￡Ａ Ｐ之比 】米确 定 调节阀流量特性 的选择 。如公式：
除氧器水位控制及凝汽器热井水位控制
除氧器水位及凝汽器热井水位控制系统策略的优化除氧器是整个单元机组给水加热系统中唯一的缓冲环节，其水位是机组运行需监控的几个最重要的参数之一，除氧器水位过高，影响除氧效果；水位过低又将危及给水泵的安全运行。
因此，精确控制除氧器水位对单元机组的正常运行是必须的，而好的控制策略和对应策略内的参数整定精准是实现单元机组除氧器水位正常的保证。
一、一般意义的除氧器水位控制方案：除氧器水位，一般是通过直接改变进入除氧器的凝结水流量来控制的。
在以往的除氧器水位的控制组态中，除氧器水位控制系统原理图如左图所示：这是一个单冲量和串级三冲量相结合的控制系统。
以DEA1_PID和DEA2_PID为核心组成串级三冲量控制系统，DEA1_PID是主调器，DEA2_PID是副调器；以DEA3_PID为核心组成单冲量控制系统。
除氧器水位（三选中）是主信号，该信号与运行人员设置的水位定值信号的偏差，分别送到单冲量和串级三冲量主调器的入口，给水流量和凝结水流量是系统的辅助信号：给水流量为除氧器的所有流出量的总和，为省煤器入口给水流量与过热器一、二级喷水流量之和；凝结水流量是除氧器的流入量。
在三冲量模式下，主调器DEA1_PID接受除氧器水位设定值与检测值（三选中）的偏差信号，经比例积分运算后的输出与给水流量的前馈量之和，减去凝结水流量，其偏差值送至副调器DEA2_PID，副调器的输出去控制除氧器入口的凝结水流量调节阀开度，作用于凝结水流量的改变以稳定除氧器水位；在单冲量模式下，DEA3_PID直接根据水位的偏差信号控制凝结水流量以调节除氧器的水位。
三冲量与单冲量模式的切换逻辑是：1、当凝结水流量<200T/H,为单冲量模式；2、当凝结水流量>300T/H,为串级三冲量模式；3、当200T/H<凝结水流量<300T/H,维持当前的控制模式不变二、一般意义的凝汽器热井水位控制方案：与除氧器一样，凝汽器水位也是机组运行必须监控的重要参数之一：凝汽器水位过高，将直接影响凝汽器的真空，严重时将导致汽轮机低压缸进水；凝汽器热井水位过低，也将危及凝结水泵的安全运行和整个热力系统的水循环，因此必须对其进行自动控制，确保机组的安全高效运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
除氧器水位调节介绍分解
除氧器是一种用于去除给水中溶解氧的设备，目的是为了防止溶解氧对锅炉系统的腐蚀和腐蚀产物的形成。
除氧器水位调节是除氧器正常运行的重要参数之一，合理的调节可以保证除氧器的正常工作和系统的安全稳定运行。
本文将对除氧器水位调节进行详细介绍。
一、除氧器水位调节的原理
除氧器水位调节的原理是通过调节给水和排放水的流量来实现。
通常情况下，给水流量要大于排放水流量，这样才能保证除氧器内的水位稳定在设定值范围内。
当给水流量增加时，排放水流量也要相应增加，以保持除氧器内部的水位不变。
二、除氧器水位调节的设备
1.节流阀
节流阀是通过改变管道的截面积来调节流量的设备。
其工作原理是将流体通过孔口进行速度变换，以达到流量的控制。
节流阀可以根据不同的工作原理分为溢流式节流阀和活塞式节流阀。
溢流式节流阀是通过调节溢流量来改变流量，而活塞式节流阀则是通过改变活塞的开合程度来控制流量。
节流阀可以用于调节给水流量或排放水流量，以达到对除氧器水位的调节。
2.调节阀
调节阀是一种通过改变阀门开度来调节流量的设备。
调节阀可以根据不同的工作原理分为手动调节阀和自动调节阀。
手动调节阀需要由人工来
进行开度的调整，而自动调节阀则可以根据设定的参数自动调节阀门的开度。
调节阀通常用于对给水流量进行调节，以达到对除氧器水位的调节。
3.流量控制器
流量控制器是一种用来控制流体流量的设备。
流量控制器通常由流量
传感器和控制器组成，可以根据设定的参数来调节阀门的开度，实现对流
量的精确控制。
流量控制器可以根据需要安装在给水或排放水管道上，以
实现对除氧器水位的调节。
三、除氧器水位调节的步骤
1.设置除氧器的水位设定值。
根据系统的运行要求和除氧器的容量来
确定水位的设定值。
2.根据给水和排放水的流量来计算出合理的流量比。
根据系统的运行
情况和设备的特性，计算出合理的流量比，确定给水和排放水的流量比例。
3.根据计算出的流量比，调节节流阀和调节阀的开度，以实现给水和
排放水的流量控制。
4.根据实际情况进行定期的检查和调整，以确保除氧器水位的稳定和
系统的正常运行。
四、除氧器水位调节的注意事项
1.除氧器水位要保持在设定值范围内，过高或过低都会影响除氧器的
正常工作。
2.除氧器水位调节要根据系统的实际情况和设备的特性来确定，不能
盲目调节。
3.调节阀和节流阀的选择要根据需要进行，不能过于复杂或过于简单。
4.除氧器水位的调节要定期检查和调整，以确保系统的安全稳定运行。
总结：
除氧器水位调节是除氧器正常运行的重要参数之一，合理的调节可以
保证除氧器的正常工作和系统的安全稳定运行。
通过采用节流阀、调节阀
和流量控制器等设备，可以实现对除氧器水位的精确调节。
在进行除氧器
水位调节时，需要根据系统的实际情况和设备的特性来确定调节的方式和
参数，并定期进行检查和调整，以确保系统的安全运行。
