数控铣床操作实验
#《数控机床与编程》实验报告
实验一、数控车床面板操作一、实验目的：1、熟悉数控车床的按钮功能及操作顺序。
2、了解数控车床的面板及主要功能的用法。
3、掌握数控车床的的回零及手动操作方法。
4、掌握数控车床对刀步骤及设定方法。
二、实验原理与说明：1、数控机床的组成数控机床由计算机数控系统和机床本体两部分组成。
计算机数控系统主要包括输入/输出设备、CNC装置、伺服单元、驱动装置和可编程控制器（PLC）等。
2、CK0638数控车床的操作方法Sinumerik 802C 数控系统操作面板各按键功能如下。
三、实验设备与仪器1、配备西门子802C数控系统的CK0638卧式车床一台。
2、尼龙棒一根（长150～200mm，直径26mm）。
3、深度游标卡尺、游标卡尺、外径千分尺各一把。
4、外圆车刀、螺纹车刀、切断刀各一把。
四、实验内容、方法与步骤1、给数控车床通电，进行回零操作。
2、熟悉数控车床主要面板功能。
3、安装棒料。
4、首先进行X方向试切对刀，按键让主轴正转，然后进行试切外圆，切深必须小于根据零件图和毛坯大小所确定的能够切削的最大厚度以避免过切，切削距离以方便测量为宜，切削完成后保持X方向不变，以+Z方向移动退出加工位置以方便测量尺寸，然后按键停止主轴旋转，测量所车外圆大小D，并输入到图1-9中的“零偏”后的数值中，依次按软键“计算”、“确定”完成X方向对刀。
5、然后进行Z方向对刀，按软键“对刀”，然后按图1-9软键“轴+”进入到对刀界面进行Z 方向试切对刀。
按键让主轴正转，然后进行手动试切端面，端面试切平整以后保持Z轴不运动，沿+X方向退出加工区域，然后按键停止主轴旋转，零偏后输入0，依次按软键“计算”、“确定”完成Z方向对刀。
6、按照以上步骤分别进行三把刀的对刀，并记录所获取的刀偏数据。
五、实验记录、数据处理及结论1、对刀数据的计算方法：X向刀偏=车削时X向机械坐标—（所车外圆直径大小/2）Z向刀偏=车削时X向机械坐标—所车棒料端面与对刀点Z向距离3、实验结论本实验误差主要来源：由于对刀采用的是工程塑料，对刀过程由于塑料的变形对刀结果存在一定的误差，同时由于测量量具存在一定的人为误差。
《数控设备操作》
《数控设备操作》实习指导书周建平昌吉职业技术学院目录一、实习目的和要求二、实习任务三、时间分配表四、实习内容（一）安全教育和布置实训任务（二）数控铣床控制面板的熟悉（三）工件装夹、找正，装刀、卸刀和对刀五、实习报告要求六、考核方式七、实习注意事项数控设备与操作实习指导书一、实习目的和要求通过本课程的实践与学习，使学生了解典型数控机床的一般结构和基本工作原理，通过实训，使学生能够掌握现代数控机床安全操作规程与日常维护保养常识，掌握典型数控机床的操作、安全规程及其典型机械结构与电气控制结构，了解并掌握数控设备故障诊断与维修的一般方法，增加学生分析问题与解决问题的能力。
二、实习任务1、学会如何操作使用FANUC Series Oi Mat e－TC数控仿真系统。
2、了解数控车床的基本操作3、在使用实训仪器、设备、设施时，严格按照指导教师规定的安全操作规程及正确、规范的操作方法进行操作。
三、时间分配表四、实习内容一、安全教育和布置实训任务1、实习要求了解数控机床操作的安全规范。
2、实习重点安全教育和布置实训任务。
3、实习内容（1）数控机床操作实习安全规范教育1、进入数控实习现场后，应服从安排，听从指挥，不得擅自启动或操作数控系统及机床。
2、不得在实习现场嬉戏、打闹及进行任何与实习无关的活动，以保证实习正常、有序地进行。
3、工作前慢车启动，空转数分钟，观察车床是否有异常。
4、开机前应对数控车床进行全面细致的检查，包括操作面板、导轨面、卡爪、尾座、刀架、刀具等，确认无误后方可操作。
5、数控车床通电后，检查各开关、按钮和按键是否正常、灵活、机床有无异常现象。
6、操作数控车床前，应检查散热风扇是否运转正常，以保证良好的散热效果。
7、操作数控车床时，对按键及开关的操作不能太用力，以防止损坏。
自动转位刀架未回转到位时，不能用外力强行定位，以防止损坏内部结构。
8、安装工件要放正、夹紧，安装完毕取出卡盘扳手；装卸大工件要用木板保护床面。
数控连接的实验报告(3篇)
第1篇一、实验目的1. 了解数控连接的基本原理和组成；2. 掌握数控连接系统的调试方法；3. 熟悉数控连接在实际生产中的应用。
二、实验原理数控连接是数控机床的重要组成部分，其主要功能是实现数控机床与外部设备之间的数据传输和信号交换。
数控连接系统由以下几个部分组成：1. 通信接口：包括RS-232、RS-485、USB等，用于连接数控机床与外部设备；2. 控制器：负责处理接收到的数据，并控制数控机床的运行；3. 数据传输介质：如电缆、光纤等，用于连接数控机床与外部设备；4. 接口电路：实现数据信号的转换和传输。
三、实验设备1. 数控机床（如数控车床、数控铣床等）；2. 外部设备（如计算机、PLC等）；3. 通信接口；4. 电缆、光纤等数据传输介质；5. 接口电路；6. 调试工具。
四、实验步骤1. 连接数控机床与外部设备：根据实际需求，选择合适的通信接口和数据传输介质，将数控机床与外部设备连接起来；2. 设置通信参数：在数控机床和外部设备上设置相同的通信参数，如波特率、数据位、停止位、校验位等；3. 接口电路调试：根据实际需求，对接口电路进行调试，确保数据信号的正常传输；4. 控制器调试：在控制器上编写程序，实现对数控机床的控制；5. 数据传输测试：在计算机上运行测试程序，检查数控机床与外部设备之间的数据传输是否正常；6. 故障排除：如发现故障，根据故障现象进行排查，直至故障排除。
五、实验结果与分析1. 实验结果：经过连接、设置、调试等步骤，数控机床与外部设备之间的数据传输和信号交换正常，实现了数控连接的功能；2. 分析：通过本次实验，掌握了数控连接的基本原理和组成，熟悉了数控连接系统的调试方法，了解了数控连接在实际生产中的应用。
六、实验总结1. 数控连接是实现数控机床与外部设备之间数据传输和信号交换的重要手段，对于提高生产效率、降低生产成本具有重要意义；2. 在进行数控连接实验时，要严格按照实验步骤进行，确保实验结果的准确性；3. 实验过程中，要注重对实验原理和调试方法的理解，以便在实际生产中能够熟练运用数控连接技术。
大学生数控专业的实习报告5篇
大学生数控专业的实习报告5篇大学生数控专业的实习报告篇1大学两年即将结束，学院为了使我们更多了解产品、设备，提高对数控制造技术的认识，加深数控在工业各领域应用的感性认识，开阔视野了解相关设备及技术资料，熟悉典型零件的加工工艺，特意安排了我们到拥有较多类型的数控机床设备，生产技术较先进的工厂进行生产操作实习。
为以后的工作打下基础，在最后的几个月里开始了我们的实习。
为期一个多月的生产实习，我们来到了__第一机床厂进行了实习一、单位介绍__第一机床厂始建于1952年，是国家生产金属切削机床的重点企业，是__省数控产业化基地。
企业位于__市南内环街16号，占地面积13.28万平方米。
三面临街，地处城市中心区域，地理位置优越，交通便利。
企业在册职工1293人，其中各类专业技术人员320人。
资产总额2.23亿元，负债总额1.78亿元。
企业拥有立式加工中心、卧式加工中心、高精度导轨磨、大型数控龙门镗铣床、三坐标测量仪、双频激光干涉仪等高精尖加工和检测设备468台，具备完善的工艺保证体系和准确的计量检测手段。
企业主要产品有高、中、低档数控车床、卧式车床及龙门框架类机床，共三大系列、61个品种、182种规格，其中：数控车床16个品种，43个规格，跟踪国内先进水平，市场潜力巨大;卧式车床14个品种，64个规格，性价比高、用户满意度好;龙门框架类机床31个品种，75个规格，呈旺销态势。
特别是新产品数控龙门镗铣床不仅市场前景看好，而且拥有知识产权，具有核心竞争优势。
以“太一机”为注册商标的产品畅销全国，并远销世界十多个国家和地区。
企业技术力量雄厚，产品开发周期短、见效快，企业技术中心以其强势的科技开发能力和现代的设计手段被评为省级技术中心;企业以诚信经营和快捷周到的服务著称，在全国绝大多数省、市、自治区建有销售网点并形成了长效网络体系，企业注重产品质量，曾于__年通过iso9001国际质量体系认证。
二、实习目的毕业实习是我们在完成本专业基础课和专业课的学习之后，综合运用知识的重要的实践性教学环节，是机电专业必修的实践课程，在实践教学体系中占有重要地位。
数控加工实习报告(最新8篇)
数控加工实习报告（最新8篇）数控加工实习报告篇一一、实习目的和意义数控加工是一种高精度、高效率的加工工艺，具有广泛的应用前景。
通过实习，我旨在了解数控加工的基本原理和技术，掌握数控机床的操作方法，提高自己的实际操作能力和技术水平。
二、实习内容和方法1. 学习数控加工的基本原理和技术：通过阅读相关资料和参观数控加工车间，了解数控加工的基本原理和技术要点，包括数控机床的结构、工作原理、编程方法和加工工艺等。
2. 学习数控机床的操作方法：通过实际操作数控机床，学习数控机床的操作方法，包括开机、关机、切换模式、选择刀具、设置参数等。
3. 编写数控程序并进行加工实验：根据实际加工要求，编写数控程序，并通过数控机床进行加工实验，观察加工过程和结果，分析加工误差和改进措施。
三、实习过程和成果1. 学习数控加工的基本原理和技术：通过阅读相关资料和参观数控加工车间，我对数控加工的基本原理和技术有了初步的了解，包括数控机床的结构、工作原理、编程方法和加工工艺等。
2. 学习数控机床的操作方法：在实习期间，我通过实际操作数控机床，学习了数控机床的操作方法，包括开机、关机、切换模式、选择刀具、设置参数等。
通过反复练习，我逐渐掌握了数控机床的操作技巧。
3. 编写数控程序并进行加工实验：根据实际加工要求，我编写了一段简单的。
数控程序，并通过数控机床进行了加工实验。
在加工过程中，我仔细观察了加工过程和结果，并记录了加工误差。
通过对加工误差的分析，我找出了改进措施，并进行了第二次加工实验。
经过多次试验和改进，我最终取得了满意的加工结果。
四、实习心得和体会通过这次数控加工实习，我深刻认识到数控加工的重要性和广泛应用的前景。
数控加工不仅能够提高加工精度和效率，还能够减少人工操作的错误和劳动强度。
在实习过程中，我不仅学到了专业知识和技能，还培养了团队合作和解决问题的能力。
通过与同学和老师的交流和合作，我解决了许多实际操作中遇到的问题，并取得了良好的实习成果。

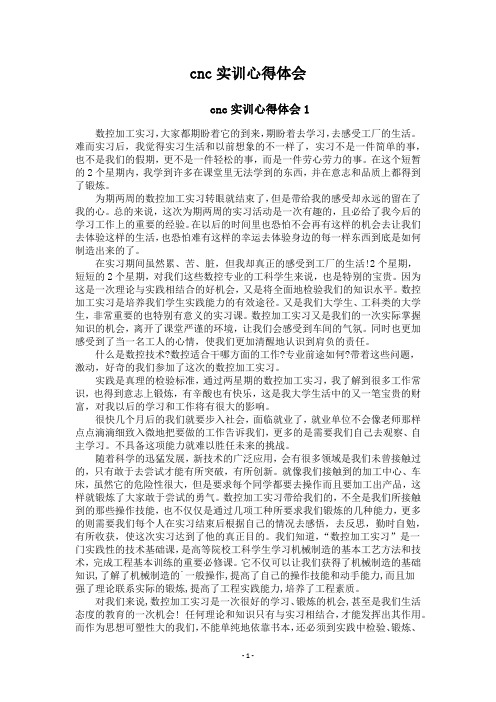

cnc实训心得体会
