生物质颗粒燃烧锅炉
生物质颗粒结焦的危害(含图)
生物质颗粒结焦的危害生物质颗粒的结焦是一个很普遍的现象，我在上一篇文章《生物质颗粒结焦的原因分析及解决办法》已经说明了，感兴趣的可以去搜一下。
这篇文章主要针对生物质颗粒结焦的危害做一些分析并提出针对性的解决办法。
一、生物质颗粒结焦的危害1.影响锅炉燃烧效率生物质颗粒结焦后会堵住炉排，影响送风，这样热量就难以到达换热器位置。
另外结焦灰份会有一定的粘附性，时间长了会粘附在换热器上影响换热相率，造成颗粒用量增加。
我们在安徽一家工厂现场，他们的锅炉采用自动送料来添加生物质颗粒，使用结焦的生物质颗粒时需要2小时清理一次，这时送料面板显示的速度数据是11。
使用同一个厂送来解决结焦问题后的颗粒燃烧，使用6小时才清灰一次，这时送料面板显示的速度数据是9，也就是说在满足同样的蒸汽量的情况下颗粒添加量明显减少了18%。
2.增加锅炉维护成本由于焦块堵塞炉排，热量会堆积在炉排位置，温度会越高，就越容易结焦，一直不处理就会造成熄火而造成意外停产。
所以要隔一段时间就打开炉排口清理炉膛，由于焦块冷却后粘结在炉膛位置，很难清理，很容易造成炉体破坏。
我们在江阴的一家服装厂，锅炉蒸汽主要用于熨烫服装。
平时没有专门的锅炉工维护锅炉，颗粒加入料仓后就没有人管理了，经常会出现锅炉熄灭现场造成蒸汽供应不上。
该厂本来打算专门招聘一个锅炉工来定时清理炉膛。
在解决结焦问题后，只需要一个熨烫工兼职添加颗粒就行了，两三天才需要清理一下锅炉。
二、生物质颗粒结焦解决办法既然生物质颗粒结焦原因是灰熔点的问题，就要通过灰熔点来解决。
可以通过改进生物质锅炉的配风比来控制炉内温度，使得温度不至于过高而出现结焦现象。
但是一般来说生物质锅炉由于较小，受成本等影响，很难实现精准控制。
通过添加生物质颗粒结焦抑制剂（vulcan 1610）是目前生物质颗粒结焦解决办法中有效而经济的方式。
生物质颗粒结焦抑制剂的原理就是提高灰熔点。
从目前的实验和应用数据来看灰熔点可以提升至1400℃仍然不结焦。
生物质锅炉设计

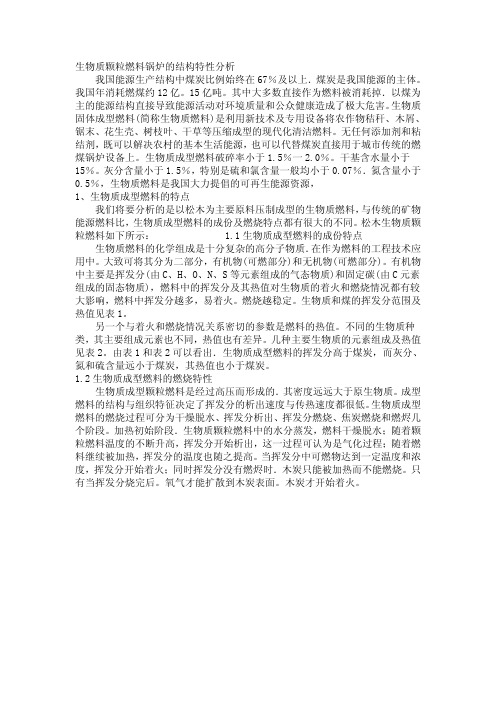

生物质颗粒燃料锅炉的结构特性分析我国能源生产结构中煤炭比例始终在67％及以上．煤炭是我国能源的主体。
我国年消耗燃煤约12亿。
15亿吨。
其中大多数直接作为燃料被消耗掉．以煤为主的能源结构直接导致能源活动对环境质量和公众健康造成了极大危害。
生物质固体成型燃料(简称生物质燃料)是利用新技术及专用设备将农作物秸秆、木屑、锯末、花生壳、树枝叶、干草等压缩成型的现代化清洁燃料。
无任何添加剂和粘结剂，既可以解决农村的基本生活能源，也可以代替煤炭直接用于城市传统的燃煤锅炉设备上。
生物质成型燃料破碎率小于1.5％一2.0％。
干基含水量小于15％。
灰分含量小于1.5％，特别是硫和氯含量一般均小于0.07％．氮含量小于0.5％，生物质燃料是我国大力提倡的可再生能源资源，1、生物质成型燃料的特点我们将要分析的是以松木为主要原料压制成型的生物质燃料，与传统的矿物能源燃料比，生物质成型燃料的成份及燃烧特点都有很大的不同。
松木生物质颗粒燃料如下所示： 1.1生物质成型燃料的成份特点生物质燃料的化学组成是十分复杂的高分子物质．在作为燃料的工程技术应用中。
大致可将其分为二部分，有机物(可燃部分)和无机物(可燃部分)。
有机物中主要是挥发分(由C、H、O、N、S等元素组成的气态物质)和固定碳(由C元素组成的固态物质)，燃料中的挥发分及其热值对生物质的着火和燃烧情况都有较大影响，燃料中挥发分越多，易着火。
燃烧越稳定。
生物质和煤的挥发分范围及热值见表1。
另一个与着火和燃烧情况关系密切的参数是燃料的热值。
不同的生物质种类，其主要组成元素也不同，热值也有差异。
几种主要生物质的元素组成及热值见表2。
由表1和表2可以看出．生物质成型燃料的挥发分高于煤炭，而灰分、氮和硫含量远小于煤炭，其热值也小于煤炭。
1.2生物质成型燃料的燃烧特性生物质成型颗粒燃料是经过高压而形成的．其密度远远大于原生物质。
成型燃料的结构与组织特征决定了挥发分的析出速度与传热速度都很低。
生物质锅炉的设计与开发(标准版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改生物质锅炉的设计与开发(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process生物质锅炉的设计与开发(标准版)通过对生物质颗粒燃烧机理以及燃煤锅炉燃生物质颗粒存在问题的技术分析，在原燃煤链条工业锅炉基础上，对锅炉结构进行技术改造，满足安全与节能的需要。
生物质能作为煤、石油、天然气以外的第四大能源，是一种既环保又可再生循环利用的洁净能源。
生物质是一种洁净的低碳燃料，其含硫和含氮量均较低，同时灰分含量份额也较小，所以燃烧后SO2、NOx和灰尘排放量比化石燃料都要小的多。
由于生物质的燃烧特性与燃煤相似，因此大部分生物质锅炉结构都与燃煤锅炉类似，层燃链条炉排依然是最主要的生物质燃烧装置。
1、生物质成型燃料及生物质颗粒的固化生物质燃料中较为经济的是生物质成型燃料，生物质成型颗粒就是利用秸秆、薪柴、植物果壳等农林废弃物，经粉碎—混合—挤压—烘干等工艺压制而成，可以制成粒状、棒状、块状等各种形状。
原料经挤压成型后，密度为0.8-1.4t/m3,能量密度与中质煤相当，燃烧特性显著改善、火力持久黑烟小，炉膛温度高，而且便于运输与储存。
用于生物质成型的方式主要有螺旋挤压式、活塞冲压式、环模滚压式等几种。
目前，国内生产的生物质成型机一般为螺旋挤压式，生产能力多为0.2-0.4t/h，电机功率7.5kw-18kw，电加热功率2-4kw，生产的成型燃料为棒状，直径为50-70mm，单位电耗70-100kw/h。
曲柄活塞冲压机通常不加热，成型密度偏低，容易松散。
生物质采暖锅炉废气排放标准
生物质采暖锅炉废气排放标准主要包括以下几个方面：
颗粒物排放标准：颗粒物是生物质锅炉废气中的主要污染物之一。
根据国家对于大气污染物排放控制指标，生物质锅炉的烟气中颗粒物的排放浓度不得超过30mg/m³。
二氧化硫排放标准：二氧化硫是生物质锅炉燃烧过程中产生的另一种主要污染物。
根据相关标准，生物质锅炉的烟气中二氧化硫的排放浓度不得超过33.6mg/m³。
氮氧化物排放标准：氮氧化物也是生物质锅炉废气中的重要污染物。
根据国家对于大气污染物排放控制指标，生物质锅炉的烟气中氮氧化物的排放浓度不得超过150mg/m³。
请注意，这些标准可能会因地区和具体设备型号而有所不同。
在实际操作中，建议参考当地环保部门的规定和锅炉制造商提供的技术规格，以确保废气排放符合相关标准。
生物质燃料锅炉风量计算
生物质燃料锅炉风量计算
@理论空气需要量（V0）的计算
a. 对于固体燃料（由于生物质颗粒燃料原料不同热值、成分均不同，目前国家标准及科研成果尚未得出生物质颗粒的燃煤兑换当量及理论空气需要量，所以无法准确计算。
）
当
当
QL
@
1t
2t
3t
@
C+O2=CO2（氧化燃烧——放热反应）
H2O=H2O（物态变化——汽化）
依据物质守恒，其中生物质燃料物质摩尔量不变：
一吨生物质燃烧，按含水率10%计。
（不考虑其他成分的杂质）
产生的气态物质摩尔量为：
N CO2=900*1000/12=75000mol
N H2O=100*1000/18=5555.6mol
总计摩尔量为：80555.6mol
按照摩尔体积计22.5L/mol（国标）：
燃烧生成的烟气总体积为：80555.6*22.5L/mol=1812.5m3
3
3/h （风速
参考对照《工业锅炉配套风机型号表》，发现1t燃煤锅炉风机配套风量取值为6000m3/h，由于生物质燃料颗粒热值低于燃煤，所以锅炉燃烧需消耗更多燃料及氧气，
而现行标准中均为燃煤的匹配计算，所以，本计算结果可作为生物质燃烧颗粒锅炉风量计算及风机配型的选型依据。
1t生物质燃料引风机风量：8523m3/h
参考文献：
《锅炉送、引风机的参数确定》
《生物质颗粒燃料的规格参数》
《锅炉房实用设计手册》
《工业锅炉配套风机型号》。
4吨、6吨、10吨生物质蒸汽锅炉一天烧多少颗粒
生物质锅炉的颗粒消耗量主要由锅炉的热效率、节能程度决定，热效率越高，节省效果越好，颗粒燃料的热值越高，锅炉生物质颗粒消耗量就越少。
生物质锅炉采用双锅筒偏置炉膛结构（呈D型布置），炉膛内设计了旋风燃烬室结构，高温烟气通过高速旋转、混合燃烧、灰尘分离，从而达到炉内一级除尘、节能、环保的效果；炉膛容积大，可适用各种生物质燃料。
独立的风室结构，使
纵向风室间风量调节灵敏可靠，横向布风均匀，克服了风塞、窜风、偏烧现象；受热面积大，升压快，出力足，能耗低。
该系列产品获得国家科技进步二等奖，新加坡新产品博览会金狮奖，是国家节能工程重点推广产品。
锅炉之所以被列为生物质锅炉十大品牌之一，不仅是因为优质的锅炉质量，还有完善的服务体系和技术支持体系。
一、生物质锅炉优势
环保：配置专业除尘装置，环保效果好，拥有专业的脱硫脱硝经验；
节能：卧式三回程大炉膛设计，内设旋风燃烬室，燃尽率、热效率高；
二、生物质锅炉选型
生物质锅炉的型号非常多，用户生产用锅炉时，需要的蒸汽量也各有不同，对蒸汽温度要求各不一样，用户采购生物质锅炉，最重要的是要选型。
生物质锅炉选型需要了解如下的参数：
1、需要的蒸汽温度
2、单位时间内需要的蒸汽量
3、辅机配置要求
4、属于锅炉更换，还是新上项目
三、生物质锅炉应用领域
1、食品行业，化工行业，包装行业，制药行业，生物设备行业，洗涤熨烫，混凝土养护，清洗等。
2、不同行业需要的蒸汽压力和温度不同，常见锅炉压力有1.0兆帕，1.25兆帕，1.6兆帕，相应的蒸汽温度是184度，194度，204度。
锅炉实际使用压力可在额定压力以下随意调整，满足生产需求。
燃煤锅炉改燃生物质颗粒改造方案
生物质燃料热值表
品种
水份 （%）
挥发份 （%）
麦秸 棉花杆 稻壳 花生壳 树枝 稻草 木屑 黄豆杆 玉米杆 树皮
7.8 13.4 9.4 10.5 12.3 11.6 9.0 8.4 9.5 19.8
69.11 65.17 61．27 67．17 69.78 59.50 69.00 70.20 70.31 58.44
灰份 （%）
5.71 3.20 13．32 3．15 1.98 14.10 4.51 4.15 4.01 5.17
固定碳 （%）
17.38 18.23 16．01 19.18 15.94 14.80 17.49 17.25 16.18 16.59
发热量 （kcal/kg）
3687 3591 3484 4010 3866 3139 4000 3800 3813 3184
图2
行吊上料方式，比较适合场地狭小，生物质用量较大锅炉场地。和皮带上料机相比， 占地位置小，自动化程度高，投资成本大.对操作人员要求高。
5
图 3
绞龙式上料，是可以进行任何形式组装完成，适应任何现场。物料密闭输送减少安全 隐患,使用后现场清洁、送料量调节方便。
锅炉进料系统改造说明
锅炉进料系统是指燃料由料仓到炉膛的输送过程。因为生物质燃料易燃特性，原有的 煤斗是不可以直接使用的。进料系统必须考虑回火、蓄热带来的安全隐患，设计需多级防 火的生物质专用进料系统。针对锅炉大小和现场不同我公司对进料系统进行多种设计，实 现锅炉的安全运行。
燃煤锅炉改燃生物质颗粒改造方案
胡向军 （宁波中森生物质能源科技有限公司，浙江宁波慈溪） 联系方式：17757447806 qq：1930766168 网址： 摘要：采用生物质颗粒对原燃煤锅炉进行节能环保改造，降低了产品能耗，节约了能源。 杜绝了硫氮化合物气体排放
生物质颗粒燃料及直燃式生物质锅炉
于１ ． ５ ％， 硫含 量和 氯含量 均 小于 ０ ． ０ ７ ％， 氮含 量小
于０ ． ５ ％， 热值大于 １ ６ ＭＪ ／ 。小 型 固定 炉排 和半
林 废 弃作 物 ， 经 粉 碎一 混 合一 挤 压一烘 干 等 工 艺 压 制 而成 ， 可 以制成 棒 状 、 粒状 、 块 状 等 各 种形 状 。原 料 经挤 压 成 型后 ， 密度为 ０ ． ８—１ ． ４ ｔ ／ ｍ ， 能 量 密度
生物 质 是一 种 清 洁 的低 碳 燃料 ， 其 含 硫 和含 氮 量均 较低 ， 同时 灰 分 份 额 也很 小 ， 所以燃烧后 Ｓ Ｏ ， 、 Ｎ Ｏ 和 灰尘排 放 量 比化 石 燃 料 要 小得 多 ， 生 物质 对
生态 环境 的最 大 贡献 还 在 于其 具 有 Ｃ Ｏ ， 零 排 放 的
相 当普遍 ， 近几 年 ， 生物质 颗粒 燃料 的生产 和 直燃式
生物 质工业 锅 炉 的开 发都 有 了很 大 发展 ， 尤 其在 木 质生 物质 颗粒制 造 方 面 ， 在 经 济发 达 地 区 已 经形 成
２ ５— ３ ５ ｍ ｍ 以木 质 为 主 的生 物 质 颗 粒作 为燃 料 ， 其 主要技 术 指标 为 ： 直径 ６～１ ２ ｍ ｍ， 长度为直径 的 ２
作者简介： 徐永前， 摘 要 ： 根 据生物质颗粒燃料 的燃 烧特性设计制造直燃 式生物质工业锅炉 ， 对直燃式生 物 毕业于苏 州大 学 ， 大 质工业锅炉的常见燃烧方式 、 生物质层燃 锅炉 的一些独 特结构进 行分析 探讨 ， 有助 于燃 生物 质 专学历， 工程师， 从
颗粒锅炉性能的完善和提高。
３ ４
生物质颗粒燃烧机使用说明
生物质颗粒燃烧机使用说明(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除80万kcal生物质颗粒燃烧机使用说明书上海钰凯能源科技有限公司一、生物质颗粒燃烧机概述1、生物质颗粒燃烧机简介我公司独家开发生产的生物质颗粒燃烧机立式配置，螺旋式变频自动送料，风机根据加热炉需要变频配风，智能型温控自动恒温，是洁净燃烧技术发展方面的一次重大突破，它采用先进的半气化流化燃烧方式。
能让颗粒充分燃烧到98%以上。
直接燃烧生物质颗粒燃料。
无需辅助设施处理就可实现氮化物、硫化物近似零排放，可替代燃煤、燃油、瓦斯、用电等方式加温，是以新型绿色环保颗料为原料，解决中小型企事业单位用煤用电紧缺之急。
2、主要技术参数2.1热功率：80万大卡2.2枪嘴中心高度：710毫米。
（可根据用户需要调整）2.3外形尺寸：φ600*1101003、技术特点3.1双变频调速。
不仅送料可调速，风机也可调速。
3.2风机故障报警并保护。
3.3防回火专门设计。
二、燃烧机使用说明1、安装：将机台安装好后，确保燃烧机出火口对正炉的入火口。
2、接线：将燃烧机电箱的电源线及控制线接好在指定位置上注意：电源线需独立电源（不与炉同一电源）控制线与炉的温控系统相连接受炉的温控系统指挥。
3、转向确定：电源线接好后，需确认燃烧机的风机和送料螺旋转向正确。
4、点火：以上工作做好后，可以加燃料点火调试。
打开燃烧室炉门，将控制电箱的旋钮，打到手动挡，启动送料按钮，送入五分之一的生物燃料（约35mm），点火（采用自动点火，也可用沾油棉纱用打火机点燃后引然生物质颗粒），观察生物燃料燃烧着后，关上炉门，开启风机，把旋钮打到自动位置，检查炉门是否漏风，将控制箱的变频器调至初步数值，观察燃烧情况，对应调节风量及变频器数值，直至燃烧火量正常。
注意;燃烧正常使用后，需时常检查燃料箱，及时添加燃料，燃料箱内的燃料不能少于三分之一，严禁无燃料工作。
10吨生物质颗粒蒸汽锅炉运行费用
10吨生物制蒸汽锅炉是常见的生物质锅炉炉型，锅炉满负荷运行一小时可产生10吨蒸汽，最高蒸汽温度194度，可满足食品，化工，建材，制药等百余种行业生产需求。
生物质燃料热值4000大卡左右，锅炉一小时需要的生物质燃料是1800公斤，用户可根据当地生物质燃料价格核算锅炉的运行费用，也可将数据提供给我司，我司为您核算锅炉详细运行费用。
生物质锅炉采用双锅筒偏置炉膛结构（呈D型布置），炉膛内设计了旋风燃烬室结构，高温烟气通过高速旋转、混合燃烧、灰尘分离，从而达到炉内一级除尘、节能、环保的效果；炉膛容积大，可适用各种生物质燃料。
独立的风室结构，使纵向风室间风量调节灵敏可靠，横向布风均匀，克服了风塞、窜风、偏烧现象；受热面积大，升压快，出力足，能耗低。
该系列产品获得国家科技进步二等奖，新加坡新产品博览会金狮奖，是国家节能工程重点推广产品。
锅炉之所以被列为生物质锅炉十大品牌之一，不仅是因为优质的锅炉质量，还有完善的服务体系和技术支持体系。
一、生物质锅炉优势环保：配置专业除尘装置，环保效果好，拥有专业的脱硫脱硝经验；节能：卧式三回程大炉膛设计，内设旋风燃烬室，燃尽率、热效率高；已达成合作项目超100000例，可实地考察二、生物质锅炉选型生物质锅炉的型号非常多，用户生产用锅炉时，需要的蒸汽量也各有不同，对蒸汽温度要求各不一样，用户采购生物质锅炉，最重要的是要选型。
生物质锅炉选型需要了解如下的参数：1、需要的蒸汽温度2、单位时间内需要的蒸汽量3、辅机配置要求4、属于锅炉更换，还是新上项目三、生物质锅炉应用领域1、食品行业，化工行业，包装行业，制药行业，生物设备行业，洗涤熨烫，混凝土养护，清洗等。
2、不同行业需要的蒸汽压力和温度不同，常见锅炉压力有1.0兆帕，1.25兆帕，1.6兆帕，相应的蒸汽温度是184度，194度，204度。
锅炉实际使用压力可在额定压力以下随意调整，满足生产需求。
3、我司针对各行业的生产工艺都颇有研究，可根据用户所处行业，定制锅炉选型及配置方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
生物质颗粒燃烧锅炉
是一种使用可再生能源的取暖设备，在现代化社会中得到了广
泛的应用。
以木屑、锯末、芦苇等压缩成颗粒状的生物质为燃料，该类型的燃料源十分丰富，具有有效节约能源和减少压缩过程中
排放的废物的优势。
一、的工作原理
是以生物质颗粒为燃料的一种热能装置。
它包括自动供给装置、灰渣清理装置、燃烧器、风扇和管道系统。
生物质颗粒通过供给
器自动供给到燃烧器中，在风扇的推动下实现氧化燃烧，产生的
热能通过管道系统输送到需要供暖的房间。
在中，可调节燃烧器的进出风，以调整燃烧的效果，达到较佳
的燃烧状态。
同时，生物质颗粒会产生大量的灰渣，在锅炉内累
积一段时间后，可通过灰渣清理装置清理出来，以免影响燃烧效果。
可以说，的自动化水平较高，使用方便。
二、的优势
在使用过程中具有以下优点：
1、清洁环保
生物质颗粒是一种清洁的燃料，其燃烧过程中释放的有害气体极少，对环境的污染极小，可以有效遏制城市污染物的排放，降低空气质量的恶化。
2、节约能源
生物质颗粒常常是通过物流压缩的方式制成的，不仅能规范生物质的储存和使用，而且生物质颗粒的燃烧能够释放出大量的热量，可以充分利用可再生能源。
3、经济实用
使用可以有效节省资源开支，原因在于该型锅炉呈现一种高效低耗的燃烧状态，而且生物质颗粒成本低廉且操作维护便捷，使用寿命长，使得生物质锅炉成为一种更加经济实用的取暖设备。
三、的应用
可以用于户内供暖和工业加热，广泛用于家庭、学校、工厂、医院、酒店、饭店等地的暖通领域。
生物质颗粒锅炉的应用区域包括：
1、城市居民供暖：通过地源热泵、空气源热泵、太阳能、燃气锅炉、环保锅炉或者，都可以实现城市居民温馨的供暖环境。
2、工业加热：工业场所包括制浆造纸、化工、医药、食品、印刷、机械等领域，需要进行持久稳定、强大、高质量的高强度加热，因此是理想的加热设备。
3、远离电力缺乏的户外餐厅、酒店和野外露营地：在远离城市的区域中，人们可以使用来进行取暖供热，保证美食的制备过程和住宿的场所。
综上，是一种绿色环保、可再生能源的取暖设备，它具有明确的经济优势和应用前景。
目前，已经成为了人们家庭供暖的必备
设备，而在未来的发展中，生物质锅炉将成为建筑节能绿色环保建筑的趋势。
