机械振动分析方法的使用方法与结构可靠性

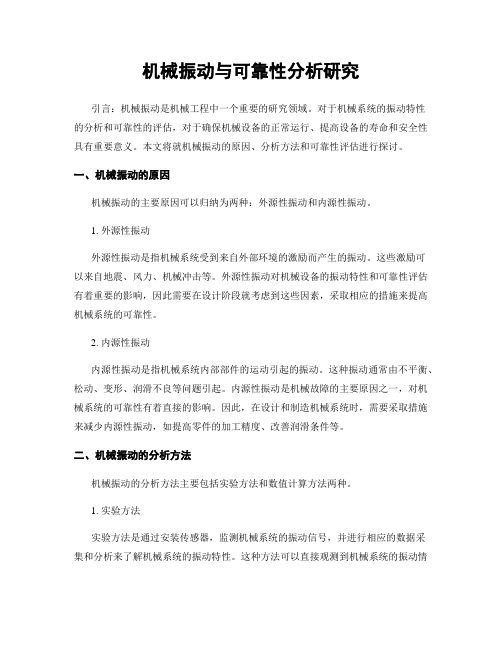

机械振动与可靠性分析研究
机械振动与可靠性分析研究引言：机械振动是机械工程中一个重要的研究领域。
对于机械系统的振动特性的分析和可靠性的评估，对于确保机械设备的正常运行、提高设备的寿命和安全性具有重要意义。
本文将就机械振动的原因、分析方法和可靠性评估进行探讨。
一、机械振动的原因机械振动的主要原因可以归纳为两种：外源性振动和内源性振动。
1. 外源性振动外源性振动是指机械系统受到来自外部环境的激励而产生的振动。
这些激励可以来自地震、风力、机械冲击等。
外源性振动对机械设备的振动特性和可靠性评估有着重要的影响，因此需要在设计阶段就考虑到这些因素，采取相应的措施来提高机械系统的可靠性。
2. 内源性振动内源性振动是指机械系统内部部件的运动引起的振动。
这种振动通常由不平衡、松动、变形、润滑不良等问题引起。
内源性振动是机械故障的主要原因之一，对机械系统的可靠性有着直接的影响。
因此，在设计和制造机械系统时，需要采取措施来减少内源性振动，如提高零件的加工精度、改善润滑条件等。
二、机械振动的分析方法机械振动的分析方法主要包括实验方法和数值计算方法两种。
1. 实验方法实验方法是通过安装传感器，监测机械系统的振动信号，并进行相应的数据采集和分析来了解机械系统的振动特性。
这种方法可以直接观测到机械系统的振动情况，对于了解机械系统的振动特性和问题诊断有着重要的作用。
然而，实验方法的成本较高，且需要实际的试验装置，操作起来相对复杂。
2. 数值计算方法数值计算方法是通过建立机械系统的数学模型，进行计算和分析来了解系统的振动特性。
这种方法在工程实践中得到广泛应用，它可以对机械系统进行全面的振动分析，并预测系统的振动情况。
数值计算方法可以通过有限元分析、多体动力学仿真等技术实现，具有较高的分析准确性和效率。
三、机械振动的可靠性评估机械振动的可靠性评估是对机械系统振动性能的定量评价，可以帮助工程师了解机械设备的安全性和寿命。
主要包括以下几个方面：1. 振动响应评估振动响应评估是对机械系统在外源激励下产生的振动反应进行评估。
机械振动分析与抑制方法选讲
机械振动分析与抑制方法选讲机械振动是在机械系统中普遍存在的现象，它不仅会对机械设备的正常运行产生负面影响，还可能导致设备的损坏和寿命的缩短。
因此，对机械振动进行分析和抑制是非常重要的。
一、机械振动的原因和类型机械振动的主要原因可以分为两类：强制振动和自由振动。
强制振动是由外力激励引起的，它的频率与激励频率相同或者有一个固定的关系。
例如，当旋转机械的叶片与固定扇叶之间发生相对滑动时，会产生强制振动。
自由振动是机械系统在没有外力激励的情况下发生的振动，其频率和振幅由系统的初始条件决定。
例如，当一根杆件在两个端点之间受到不平衡力的作用时，会发生自由振动。
根据机械振动的特点和形式，可以将其分为以下几类：自由振动、强迫振动、受迫振动和滞后振动。
了解不同类型的振动有助于我们更加准确地进行分析和抑制。
二、机械振动的危害和影响机械振动的危害和影响主要体现在以下几个方面：1. 引起机械设备的噪声：振动会导致机械设备发出噪声，严重影响工作环境和员工的健康。
2. 加速机械零件的磨损和疲劳：振动会增加机械零件之间的接触面积，加快磨损和疲劳的速度，从而缩短设备的寿命。
3. 导致机械设备的失效：振动会使机械设备的工作精度下降，引发零部件的断裂和失效。
4. 增加能源消耗：振动会增加机械设备的摩擦和阻力，从而增加能源的消耗。
三、机械振动分析方法为了准确分析机械振动的原因和特点，可以采取以下几种方法：1. 物理观测法：通过使用加速度计、速度计等传感器对机械设备进行物理观测，获取振动信号的频率、振幅等参数，从而分析振动的原因和特点。
2. 数值模拟法：利用有限元分析等数值模拟方法，对机械设备进行模拟计算，预测不同工况下的振动响应，并找出引起振动的原因。
3. 动力学分析法：通过建立机械设备的动力学模型，利用动力学分析方法，计算机械设备在不同激励下的振动响应，从而分析振动的原因和特点。
四、机械振动的抑制方法针对不同类型和原因引起的机械振动，可以采取以下几种抑制方法：1. 结构设计优化：通过对机械设备的结构进行优化设计，改善刚度和阻尼特性，减少振动源。
机械设计中的振动分析与控制技术
机械设计中的振动分析与控制技术在现代机械工程领域，机械设计的质量和性能直接关系到设备的可靠性、安全性以及工作效率。
而振动问题作为机械系统中常见的现象之一，对机械的正常运行和使用寿命有着重要影响。
因此，深入研究机械设计中的振动分析与控制技术具有重要的现实意义。
振动是指物体在平衡位置附近做往复运动的现象。
在机械系统中，振动的产生通常是由于旋转部件的不平衡、零部件之间的连接松动、外力的周期性作用等原因引起的。
振动不仅会产生噪声，影响工作环境和操作人员的身心健康，还可能导致机械零部件的疲劳损坏，降低设备的精度和可靠性，甚至引发严重的安全事故。
为了有效地解决机械设计中的振动问题，首先需要进行振动分析。
振动分析的目的是了解机械系统的振动特性，包括振动频率、振幅、相位等，从而找出振动的根源和传递路径。
目前，常用的振动分析方法主要有理论分析、实验测试和数值模拟三种。
理论分析是通过建立机械系统的数学模型，运用力学原理和数学方法求解系统的振动方程，从而得到振动特性的解析解。
这种方法具有较高的精度，但对于复杂的机械系统，建立精确的数学模型往往比较困难。
实验测试则是通过在实际机械系统上安装传感器，测量振动信号，然后对测量数据进行处理和分析，得到振动特性。
实验测试能够直接反映机械系统的真实振动情况，但需要投入一定的设备和人力成本，而且测试结果可能受到环境因素的干扰。
数值模拟是利用计算机软件建立机械系统的虚拟模型，通过数值计算求解振动方程，得到振动特性的近似解。
数值模拟具有成本低、效率高、能够模拟复杂工况等优点，在机械设计中的应用越来越广泛。
在完成振动分析之后，就需要采取相应的控制技术来抑制振动。
常见的振动控制技术主要包括被动控制、主动控制和半主动控制三种。
被动控制是通过在机械系统中添加阻尼器、弹簧等被动元件来消耗或转移振动能量，从而达到减振的目的。
这种方法简单可靠，成本较低，但控制效果有限，难以适应复杂的振动工况。
主动控制则是通过在机械系统中安装传感器和作动器，实时监测振动信号，并根据控制算法向作动器发送控制指令，产生反向作用力来抵消振动。
机械振动分析及其在汽车工程中的应用
机械振动分析及其在汽车工程中的应用引言机械振动是工程中一个重要的研究领域，它在多个工程学科中都有广泛的应用。
在汽车工程中，机械振动分析的应用尤为重要，它涉及到车辆的舒适性、性能和可靠性等关键方面。
本文将介绍机械振动的基本概念和原理，并阐述其在汽车工程中的应用。
一、机械振动基本概念1. 振动的定义和分类振动是物体围绕某个平衡位置来回运动的过程。
根据振动的性质，可以将振动分为自由振动和受迫振动。
自由振动是指物体在没有外界干扰力的情况下自身发生的振动，而受迫振动是指物体在外界施加作用力下发生的振动。
2. 振动的描述和参数振动可以通过振幅、频率、周期和相位等参数来描述。
振幅是指振动物体离开其平衡位置的最大位移；频率是指在单位时间内振动的次数；周期是指完成一个完整振动过程所需要的时间；相位是指振动物体在某一时刻与参考物体之间的位置关系。
3. 振动的原理和影响因素振动的原理可以通过牛顿第二定律和胡克定律来解释。
物体振动的频率受到物体质量、弹性系数和外界作用力等因素的影响。
振动还受到阻尼和非线性效应的影响，这些因素会改变振动的幅值、频率和稳定性。
二、机械振动的分析方法1. 模态分析模态分析是一种用于研究结构振动模态和特性的方法。
通过模态分析，可以得到结构的固有频率、振型和振动模态等信息。
在汽车工程中，模态分析可以帮助设计师预测车辆在行驶过程中的振动情况，并优化车辆的结构设计。
2. 计时域和频域分析计时域分析是指通过对时间序列数据进行分析，来了解振动的时域特性。
频域分析则是通过对振动信号进行傅里叶变换，将其转换为频率域上的频谱分析。
这两种方法在汽车工程中常用于研究车辆的振动和噪声问题。
3. 有限元分析有限元分析是一种基于有限元法的数值计算方法，它可以用于求解结构的振动特性。
在汽车工程中，有限元分析可以用于模拟车辆在不同路况下的振动响应，并评估车辆的舒适性和结构可靠性。
三、机械振动在汽车工程中的应用1. 车辆悬挂系统设计车辆悬挂系统对车辆的振动和舒适性具有重要影响。
机械结构的振动测试与模态分析
机械结构的振动测试与模态分析机械结构的振动是指在运动或工作过程中，由于受到外界激励或内部失稳因素的影响而出现的周期性或非周期性的振动现象。
振动不仅会影响机械结构的正常运行，还可能导致结构疲劳、损坏，甚至产生严重事故。
因此，了解机械结构的振动特性，进行振动测试和模态分析，对于结构设计、改进和维护具有重要意义。
1. 振动测试振动测试是通过实验手段对机械结构的振动特性进行测量和分析的过程。
常见的振动测试手段包括加速度传感器、速度传感器、位移传感器等。
通过这些传感器，可以测量到结构在不同频率范围内的振动加速度、振动速度和振动位移等参数。
振动测试不仅可以定量地描述结构的振动特性，还可以研究振动的传播路径、频谱特性和共振现象等。
2. 模态分析模态分析是对机械结构的振动特性进行分析和研究的过程。
模态分析的目的是确定结构的振动模态，即结构的固有频率、振型和阻尼等参数。
通过模态分析，可以了解机械结构在不同频率下的振动特性，并确定结构中可能存在的共振点和振动节点。
同时，模态分析还可以帮助设计师优化结构的设计，减小结构的振动幅值，提高结构的工作效率和可靠性。
3. 应用案例以汽车底盘为例，进行振动测试和模态分析的应用。
在汽车行驶过程中，底盘承受着来自路面的冲击和车辆运动的振动。
通过振动测试，可以测量到底盘在不同行驶速度下的振动加速度和振动速度等参数。
通过模态分析，可以确定底盘的固有频率和振型，判断底盘是否在某些特定频率下容易出现共振现象。
根据振动测试和模态分析的结果，可以对底盘的结构进行优化，提高底盘的刚度和减小噪声，提高驾驶的舒适性和汽车的安全性能。
4. 振动测试与模态分析的意义振动测试与模态分析对于机械结构的设计、改进和维护具有重要意义。
通过振动测试，可以了解机械结构在不同工况下的振动特性，及时发现结构的振动异常和故障等。
通过模态分析，可以确定结构的固有频率和振型，为结构的优化设计提供依据。
同时，振动测试与模态分析还可以帮助工程师评估结构的可靠性和耐久性，减小结构的振动幅值，提高结构的工作效率和可靠性。
机械振动分析方法和故障诊断技巧
机械振动分析方法和故障诊断技巧机械振动是指机械系统中发生的谐波运动，它可能是正常工作的结果，也可能是机械故障的表现。
因此，机械振动分析和故障诊断技巧是确保机械系统安全和可靠运行的重要手段。
本文将介绍一些常用的机械振动分析方法和故障诊断技巧，以帮助读者更好地理解和解决机械振动问题。
首先，机械振动的分析方法可以分为实验方法和数值方法两类。
实验方法主要包括传感器测量和信号处理两个步骤。
传感器测量是通过安装振动传感器或加速度计等传感器，采集机械系统振动信号的幅值、频率、相位等参数。
信号处理则是将传感器采集到的原始振动信号进行滤波、采样、转换等操作，得到频谱图、时域图等振动特征图，从而分析机械振动的特性和问题。
数值方法则是通过建立机械系统的数学模型，利用有限元仿真、边界元法等数值计算方法，得到机械系统的振动响应和特征频率。
这些方法能够辅助工程师更全面地了解机械系统的振动状况，并找出可能的故障原因。
其次，故障诊断技巧是通过分析机械振动信号中的特征频率、谐波共振、幅度变化等信息，判断机械故障的类型和位置。
其中，特征频率是指机械系统在运行过程中产生的振动信号中最明显的频率成分，可以通过振动分析仪器进行测量，并与机械系统的结构、转速等参数进行比对。
通过对比分析，工程师可以确定机械系统是否存在异常振动，进一步判断是否出现故障。
另外，谐波共振是指机械系统中某个部件在特定频率作用下振动幅度显著增大的现象。
通过振动分析，工程师可以判断谐波共振是否超过了设计范围，是否会引起机械系统的损坏。
此外，工程师还可以通过分析振动信号中的幅度变化，判断故障是否逐渐恶化或发展成为严重的问题。
除了上述的分析方法和技巧，机械振动分析和故障诊断还需要结合实际情况和经验。
例如，工程师需要对机械系统的结构、材料、转速等参数进行全面考虑，并根据机械振动的特点和规律，判断可能的故障原因。
此外，工程师还需要掌握振动分析仪器的使用方法和数据处理技巧，以确保结果的准确性和可靠性。
机械振动特性分析
机械振动特性分析一、引言机械振动是指机械系统在工作中产生的运动状态或振幅的变化。
它在工程领域中具有重要意义，因为它可用于分析机械系统的可靠性、稳定性和性能。
本文将探讨机械振动的特性分析方法及其在工程设计和故障诊断中的应用。
二、机械振动的来源机械振动可以来自多个来源，如机械元件的不平衡、偏心、结构刚度不均匀、摩擦和间隙等。
这些因素会导致机械系统在运转时出现振动，进而影响系统的性能和寿命。
了解机械振动的来源，有助于我们找到合适的分析方法和解决方案。
三、机械振动的特性分析方法1. 频谱分析频谱分析是一种常用的机械振动分析方法，它通过将信号转换为频域表示来分析振动信号中的频率成分。
常见的频谱分析方法包括傅里叶变换和小波变换。
频谱分析不仅可以帮助我们了解振动信号的频率分布，还可以识别出系统中存在的主要振动频率，从而指导我们进行系统的设计或故障诊断。
2. 振动响应分析振动响应分析是指对机械系统施加一定的激励，观察系统在不同激励条件下的振动响应。
常见的振动激励方式包括冲击激励、正弦激励和随机激励。
振动响应分析可以帮助我们了解系统的固有振动特性以及系统在不同激励条件下的稳定性和容限。
3. 阻尼分析阻尼是指机械系统振动的能量损耗，它对系统的振动性能和稳定性有着重要影响。
阻尼分析可以帮助我们了解系统的阻尼水平以及阻尼对系统振动特性的影响。
常见的阻尼分析方法包括模态分析和阻尼对比法。
四、机械振动特性分析的应用1. 工程设计机械振动特性分析在工程设计中有着广泛的应用。
通过分析机械系统的振动特性，我们可以优化系统的设计，提高系统的稳定性和性能。
例如，在发动机设计中，可以通过振动特性分析来减少发动机的振动幅值，提高其运行的平稳性和寿命。
2. 故障诊断机械振动特性分析在故障诊断领域中也具有重要意义。
通过对工作机械的振动信号进行分析，我们可以判断系统是否存在异常振动，并定位故障的来源。
这有助于我们及时进行维修和保养，避免进一步损坏和事故的发生。
机械振动分析技术的使用方法与故障诊断
机械振动分析技术的使用方法与故障诊断引言：机械振动是工程中常见的现象，它可以帮助我们了解机器设备的运行状况并提前发现潜在的故障。
机械振动分析技术的使用方法与故障诊断可以帮助工程师有效地监测和优化机械设备的运行，提高生产效率和设备可靠性。
本文将介绍机械振动分析技术的基本原理、常用方法以及故障诊断的应用。
一、机械振动分析技术的基本原理机械振动是由于机器设备内部的不平衡、磨损、松动等问题而引起的。
机械振动分析技术基于分析和测量机械设备的振动特征，从中提取出与机械故障相关的信息。
机械振动分析技术的基本原理主要包括以下几个方面：1. 振动传感器的选择与安装：振动传感器是用来测量机器设备振动的重要工具。
传感器的选择要考虑到振动的频率范围和灵敏度等因素，安装位置要选择在受振部位附近，以便准确地捕捉振动信号。
2. 振动信号的采集与处理：振动信号经过传感器采集后，需要进行信号处理和分析。
常用的方法包括滤波、功率谱分析、包络分析等。
通过对振动信号的处理，可以得到振动频谱、振动波形等有助于故障诊断的信息。
3. 振动参数的评估与分析：通过对振动信号进行分析，可以得到一系列的振动参数，如振动速度、加速度、位移等。
这些参数可以帮助工程师判断设备运行的稳定性和故障的严重程度。
二、机械振动分析技术的常用方法1. 频域分析：频域分析是一种常用的机械振动分析方法，它可以将振动信号从时域转换到频域。
通过计算振动信号在不同频率上的能量分布情况，可以得到振动频谱，并从中分析出故障的特征频率。
常用的频域分析方法有傅里叶变换、功率谱分析等。
2. 时域分析：时域分析是振动信号分析的另一种重要方法，它主要关注振动信号在时间上的变化特征。
通过观察振动波形、周期、脉冲等特征，可以判断机械设备是否存在故障。
常用的时域分析方法有包络分析、峰值分析等。
3. 相位分析：相位分析是一种用于研究振动信号中各个频率分量之间的相对位置关系的方法。
通过分析振动信号的相位，可以判断机械部件之间的松动、偏心等问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械振动分析方法的使用方法与结
构可靠性
机械振动是工程中常见的一个问题，它会对机械结构的
性能、寿命以及工作效率产生重要影响。
为了能够有效地
解决机械振动问题，并提高机械结构的可靠性，我们需要
掌握机械振动分析方法的使用技巧。
一、机械振动分析方法的分类
机械振动分析方法主要包括实验方法和数值模拟方法两
大类。
1. 实验方法：实验方法一般通过在机械结构上安装加速
度传感器等装置，采集机械振动信号，并通过频谱分析、
时域分析等手段对振动信号进行处理和分析。
常用的实验
方法有频谱分析法、时域分析法等。
2. 数值模拟方法：数值模拟方法则通过建立合适的数学
模型和计算模型，通过计算机模拟出机械结构的振动响应。
常用的数值模拟方法有有限元法、边界元法、多体动力学
方法等。
二、机械振动分析方法的使用技巧
1. 实验方法的使用技巧
实验方法需要依靠有效合理的实验设计和实验操作，才能得到准确和可靠的振动数据。
首先，要根据实际情况，选择适当的传感器进行测量，如加速度传感器、速度传感器或位移传感器。
其次，选择合适的测试点位，对要研究的机械结构进行测量。
一般选择结构主要振动部位或关键连接处作为测试点位。
最后，进行数据采集和信号处理。
数据采集应该注意采样率的选择，保证数据的完整性和准确性。
信号处理的方法有频谱分析、时域分析等，需要根据具体的振动特征选择合适的方法。
2. 数值模拟方法的使用技巧
数值模拟方法的使用主要依赖于合理的建模和准确的计算。
首先，需要根据机械结构的实际情况进行建模，包括结构几何形状、材料特性、约束条件等。
模型的精度和准确性对于分析的结果有很大影响，因此需要进行合理的简化和假设。
其次，要选择合适的数值模拟方法。
有限元法是一种常用的数值模拟方法，能够较为准确地模拟机械结构的振动响应。
根据实际情况，可以选择静态分析、模态分析、频率响应分析等方法进行模拟。
最后，进行计算和结果分析。
数值模拟方法需要借助计算机进行计算，得到机械结构的振动响应。
在结果分析过程中，需要对振动特征、频率响应等进行分析和评估。
三、机械结构可靠性的分析与评估
机械结构的可靠性分析是设计者和工程技术人员必须要关注的问题。
基于振动分析的可靠性评估可以帮助我们判断机械结构的寿命和工作可靠性。
1. 结构应力和疲劳断裂分析：在机械振动导致的动应力作用下，结构的疲劳断裂性能会受到影响。
通过有限元法
等数值模拟方法，可以得到结构的应力分布。
再结合材料
疲劳性能和结构的设计寿命要求，进行结构的可靠性评估。
2. 振动模态分析：通过数值模拟方法得到机械结构的振
动模态，可以预测结构的共振频率和共振模态，并判断其
是否与激励频率相吻合。
如果结构在共振频率附近工作，
会导致应力集中，降低结构的可靠性。
3. 结构损伤诊断与健康评估：通过实验数据和数值模拟
结果，可以对机械结构进行损伤诊断和健康评估。
常用的
方法有模态指标法、频域指标法等。
通过监测结构的振动
特征和变化，可以提前发现结构的损伤和故障，采取相应
的修复和维护措施，提高结构的可靠性。
结构可靠性分析和评估是一个综合性的过程，需要综合
考虑结构的振动特性、应力情况、材料性能等多个因素。
只有在实际工程实践中，结合实际情况和经验，才能更准
确地评估结构的可靠性。
总结起来，机械振动分析方法的使用技巧包括实验方法
和数值模拟方法，需要根据具体情况选择适当的方法，并
进行合理的实验设计和模型建立。
在分析机械振动问题的
同时，还需要考虑结构的可靠性，通过应力和疲劳分析、振动模态分析以及损伤诊断与健康评估等方法，提高结构的可靠性和工作效率。
