前言压路机是以增加工作介质(土石填方及路面铺层混合物料)的密实度为主要用途的施工机械。

它是道路与工程结构物基础、堤坝及路面铺装工程的主要施工设备之一。

按施工原理的不同,压路机分为静作用压路机、轮胎压路机、振动压路机和冲击式压路机四大系列。

振动压路机以其发出的震动载荷使土颗粒处于高频振动状态,颗粒间的内摩擦力丧失,压路机本身的重力对土壤的压应力和剪切力迫使这些颗粒重新排列而得到压实。

振动压路机是利用滚动压实原理对路面铺层或工程结构物基础的压实工作,所以振动压路机的最重要的工作装置就是它的振动轮。

本设计介绍了振动压路机的发展概况、振动机构的配置、振动轮的组成、激振器的型式、偏心块的设计计算、减振器的设计。

本次设计将重点介绍几种不同的设计方案,相互比较之后选取最佳方案,并校核计算重点零件。

就我个人而言,本次毕业设计是在我完成大学四年所有课程之后,走向工作岗位之前对所学课程的一次深入性综合检验,也是一次理论与实践相结合的练习,更是一次对大学四年来所学知识的一次完整的复习、巩固与提高。

我希望通过此次设计能够对我将来进入工作岗位提前做一个适应性的训练,从中锻炼自己的独立思考、分析问题、解决问题的实践能力,为以后的工作和学习打下坚实的基础。

在李*老师和同学的热情指导和帮助下,我按时、保质地完成了本次毕业设计的所有设计任务,在此特别地表示对李军老师衷心的感谢!另外,由于本人的水平及经验的欠缺,在设计中难免会有纰漏与不足之处,恳请各位老师不吝批评指正!第一章 振动压路机的概况压路机以其滚轮触地,滚轮以一定的线载荷对铺筑层材料施以滚压力,随滚压次数的增加,材料被逐渐压实。

在振动压路机的压轮上伴随有高频振动,能大大增加这种压实能力,并且使压实力向着更深层处波及。

压路机的滚轮即是工作装置,又是行走机构。

因而滚轮支持着整机重量,并保证与地面有必要的附着能力,以传递足够的驱动力矩驱和制动力矩。

如图1-1所示的振动压路机。

图1-1 压路机的工作装置与行走系统1—振动轮 2—减振器 3—车架 4—驱动轮振动压路机的工作装置与行走系统由带激振器的振动轮1、橡胶减振器2、车架3和驱动轮4组成。

;XS263J振动压路机技术规格书(2015.1)

;XS263J振动压路机技术规格书(2015.1)

XS263J振动压路机技术规格书徐工集团工程机械股份有限公司道路机械分公司二Ο一五年一XS263J型振动压路机技术规格书1 概述XS263J振动压路机是由徐工集团工程机械股份有限公司自主研发的一款高效节能超重型机械驱动单钢轮振动压路机。

该产品总体参数匹配合理,运用低转速发动机、液压阻尼控制技术,节能降噪效果明显;运用“三心合一”技术,优化传动系统,使压实性能和效率得到有效提升;采用自主研发的新型电控操纵系统,提升了操作舒适性;研发的离合自动缓冲技术,使传动系统的可靠性显著提高。

XS263J振动压路机主要适用于对地面的压实,适宜于卵石、砂性土壤、冰碛土、爆破岩石和粘性土壤的压实作业,也适宜于各种大型工程中对混凝土、稳定土的基础材料的压实,是建设高等级公路、机场、港口、堤坝及工业建筑工地的理想压实设备。

2 产品执行的法律、法规、安全标准和产品标准法律法规按Q/XCMG01404-2006《公司产品相关的法律法规目录》的规定执行。

标准化综合要求执行Q/XDL10020-2013《压路机执行标准规范》中有关振动压路机部分的要求。

整机性能满足GB/T8511-2005《振动压路机技术条件》和GB/T13328-2005《压路机通用要求》中的相关规定和要求;安全性能满足GB25684.1-2010《土方机械安全通用要求》和GB 25684.13-2010 《土方机械安全压路机的要求》两项国家强制性标准。

3 主要技术性能与特点(1)采用上柴SC8D直喷式涡轮增压低转速柴油机,实现最佳油耗工作区,使综合油耗下降10%;低转速柴油机降低噪声排放,并增强整机密封性,使整机噪声下降2分贝;优化传动系统匹配,实现最佳的压实作业速度,使作业效率提升8%;(2)离合结合的速度由原来的人工控制改进为系统智能控制,解决了人为因素对系统的影响,使离合系统的可靠性大幅提升;(3)驾驶室与机架采用组合刚度的减振装置,多维度降低驾驶室的振动,显著提升操作者的工作舒适性;(4)采用科学合理风道设计,空调系统独立散热以保证足够的进风量,综合提升散热能力,保证动力系统高效工作;(5)电液控制的动力换挡变速箱,配以自主知识产权的新型电控换挡手柄,显著增加操纵舒适性;(6)运用先进的液压阻尼控制技术,优化振动参数,工作更加平稳,作业质量大幅提升;(7)前翻机罩开启角度大,电动升降装置可使机罩在升降过程中安全地停在任何位置,各系统部件维护方便;(8)整体采用徐工单钢轮压路机“3”系列平台新外观造型,整机呈流线型造型。

振动压路机有关振动轮和激振器的设计

振动压路机有关振动轮和激振器的设计

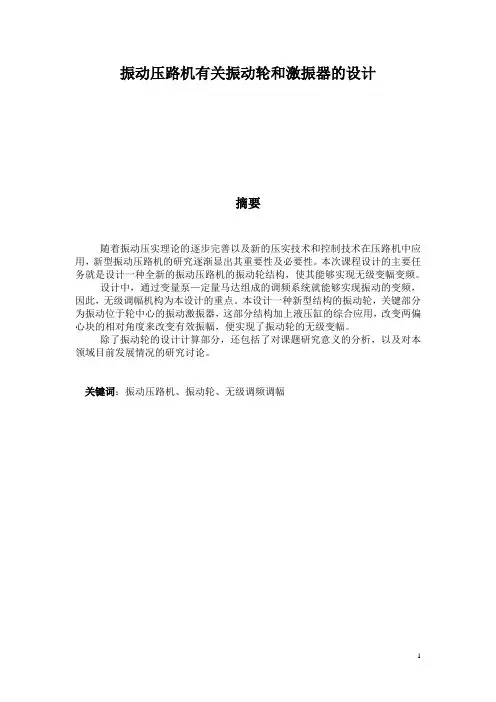

振动压路机有关振动轮和激振器的设计摘要随着振动压实理论的逐步完善以及新的压实技术和控制技术在压路机中应用,新型振动压路机的研究逐渐显出其重要性及必要性。

本次课程设计的主要任务就是设计一种全新的振动压路机的振动轮结构,使其能够实现无级变幅变频。

设计中,通过变量泵—定量马达组成的调频系统就能够实现振动的变频,因此,无级调幅机构为本设计的重点。

本设计一种新型结构的振动轮,关键部分为振动位于轮中心的振动激振器,这部分结构加上液压缸的综合应用,改变两偏心块的相对角度来改变有效振幅,便实现了振动轮的无级变幅。

除了振动轮的设计计算部分,还包括了对课题研究意义的分析,以及对本领域目前发展情况的研究讨论。

关键词:振动压路机、振动轮、无级调频调幅目录第一章绪论 (3)1.1课题的意义 (3)1.2压路机的发展历程及国内外发展概况 (3)1.2.1压路机的发展历程 (3)1.2.2国外的变频变幅发展概况 (3)1.2.3国内的发展概况 (5)1.2.4国内外振动压路机无级调幅技术的三个相关专利 (6)第二章变频变幅振动轮的压实原理 (8)2.1动压实原理 (8)2.2变频变幅振动压实的优势 (10)第三章设计思路及结构原理 (12)3.1振动轮调频的设计思路 (12)3.2振动轮调幅的设计思路 (13)第四章变频变幅振动轮的总体设计及计算 (15)4.1振动轮振动参数的讨论及确定 (15)4.1.1振动频率 (15)4.1.2工作振幅和名义振幅 (15)4.1.3振动加速度 (16)4.1.4振动压路机工作速度和压实遍数 (18)4.1.5激振力 (18)4.1.6振动轮的振动功率 (19)4.2振动轮主要工作参数的设计计算 (20)4.2.1压路机的工作质量及分配 (20)4.2.2振动轮的直径和宽度 (21)4.3振动轮激振机构 (23)4.3.1几种激振形式压路机力学特征和压实特性 (23)4.3.2振动机械激振器的分类及作用原理 (24)4.3.3本设计的激振器的特点 (26)设计总结 (27)致谢 (27)参考文献 (28)第一章绪论1.1 课题意义振动压路机是施工工程施工的重要设备这一,用来压实各种土壤、碎石料、各种沥青混凝土等。

单轮振动压路机技术性能参数计算——单轮振动压路机的爬坡能力与坡道稳定性

单轮振动压路机技术性能参数计算——单轮振动压路机的爬坡能力与坡道稳定性

单轮振动压路机技术性能参数计算——单轮振动压路机的爬坡能力与坡道稳定性单轮振动压路ili几技性能爹数计算——单轮振动压路机的爬坡能力与坡道稳定性徐州海威工程机械有限公司尹继瑶摘要:爬坡能力是压路机作业能力的一项主要技术性能.单轮振动压路机的爬坡能力与其牵引特性直接相关,并且与压路机的重量分布及前后轮的附着力密切相联,还可能受坡道稳定性的影响.在基本结构不变的条件下,通过调节液压系统或机械传动的工作参数,可以提高压路机的爬坡能力与坡道稳定性.对由牵引力决定的和由附着力决定的压路机爬坡能力进行了计算和分析,对10~22t系列的机械传动单轮振动压路机和全液压驱动的单轮振动压路机的爬坡能力进行了对比,并分析了压路机的坡道稳定性及其影响因素.关键词:振动压路机爬坡能力坡道稳定性压路机的动力性能以其爬坡能力为考核指标.爬坡能力n是压路机等速行驶所能爬越的最大坡度角的正切值,即i,~=tanot(.这里应当指出的是,爬坡能力是一个理论计算值,它实际上只是比较压路机动力性能的一个相对指标,并不是压路机能够稳定行驶所允许的爬坡度数,更不能作为坡道压实作业的依据.但所有的压路机都必须通过在20%(11.3.)标准坡道上的爬坡试验(此时不起振).试验时,压路机以I挡速度(无级调速不低于2km/h)等速上坡行驶,并且能够制动,驻车和再起步上坡.有些压路机产品样本上将爬坡能力标得很高,甚至超过了50%(26.6.),这在某种情况下引起了不少的误解.其实设计者在标注爬坡能力时,未必都做过周密的设计计算.他们往往忽略了一些影响压路机牵引力的重要因素,特别是液压传动的效率很低,全液压单轮振动压路机行走驱动在最大牵引力状态下的传动效率不足60%.可以肯定的是,没有哪一台压路机做过50%的坡道试验(包括外国产品),即使将爬坡能力标得再高,也是一个得不到验证的虚设数据.从使用角度看,道路建设是压路机应用最主要的行业,公路的标准坡度不能超过11%(6.3.).如果有压实大角度堤坡的需要,则应选购专用的斜坡压路机.压路机实际能够爬越的坡度与其动力性能,附着性能,制动性能及行驶稳定性都有着密切关系. 也就是说,压路机在坡道上要有足够的动力驱动压一66一路机上坡,而驱动轮产生的附着力能够足以克服压路机的上坡阻力,停车制动器要有足够的能力使压路机在坡道上驻车,同时还必须保证压路机在此坡道上不至于纵向失稳.1由牵引力决定的压路机爬坡能力牵引力的大小涉及到发动机的输出功率(应除去振动功率,转向功率及液压系统的背压损失功率),液压系统的最大工作压力,机械传动系统与结构件的强度等,而且还必须计人整个传动系统的机械效率损失.压路机在爬坡时的力学平衡关系如图1所示,可得方程式G~fcosa+sina)=O.引入动力因数D=P./G得:D=fcosa+sinct(1)式中:卜压路机行驶时的牵引力,参见文献1G——压路机的重力,视为集中在重心上的力.厂——滚动阻力系数,振动压实取0.15,无振图1压路机等速上坡时的牵引力平衡杠拭2006(8)躺——一一一一一一一——一一——一——1]l压实取0.12,公路行驶时取0.05单轮振动压路机由动力决定的爬坡能力计算值.——坡道角度全液压单轮振动压路机的牵引力主要取决于液ji机械传动单轮振动压路机牵引力3.6NKrld压系统的工作压力差,其爬坡能力i与速度的关i!,其中,ⅣK为发动机用于驱动压路机行走的功率,系由压路机的牵引特性()决定.表2所列为为传动系统的总传动效率(此处7/K=o.80),为与尸K1O~22t系列全液压单轮振动压路机由动力决定的相对应的压路机行驶速度.由于在设计压路机时只爬坡能力计算值,图2,图3,图4分别为其中3个典能给予一定的强度条件,通常取最大牵引力为其附型压路机的口_1,关系曲线.着力P的1.2倍,即尸K≤1.2P.当压路机的牵引力图2所示的曲线图比较合理,I挡速度的调速达到最大值时,解方程式(1)可求得相应的最大爬坡范围较大,可以进行艰难压实,一般压实和静压实各能力=ta删一,表1所列为1O~22t系列机械传动项工作.图3所示的情况是发动机功率过剩,效率曲表1机械传动单轮振动压路机的动力爬坡能力计算计算工况参数10t12t14t16t18t20t22t备注压路机工作质量(t)10.8121416182022驱动轮分配质量(t)5.96.67.38^39.310.812.1相关原始数据有振行驶驱动功率(kW)42.736.231.868.863.77369.1无振行驶驱动功率(kW)68.668.267.2107.6l06.8118.7118.2I挡I挡行驶速度(km/h)2-42-42.42.92.92.62.6行走有振最大牵引力(kN)45.143.438.263.563-380.976.5驱动无振最大牵引力(kN)45.150.555.963.571.282.692.6振动压实爬坡能力(%)29.422.71326.821.627.721-3f=o.15爬坡能力无振压实爬坡能力(%)32.733.130.630.23032.133.1f=o.12公路行驶爬坡能力(%)4141.438.638.23840.441-4f=o.05表2全液压单轮振动压路机的动力爬坡能力计算计算工况参数10t12t14t16tl8t20t22t备注压路机工作质量(t)10.612.414.716.818.120.122.5振动轮分配质量(t)5.47.2910.71213.415.1相关原始数据I挡有振行走最大牵引力(kN)45.245.0452.7967.158988.0787.64I挡无振行走最大牵引力(kN)45-3845.3853.0567.4889.9989.9989.99Ⅱ挡无振行走最大牵引力(kN)20.9220.9221.9222.5232.232.232.2最大爬坡能力(%)30.422.922.527.238.631.726lI挡振动压实f=o.15雾极限速度(km/h)3.022.422.272.591.741.671.54最大爬坡能力(%)3426.62630.843.136-430.6I挡无振压实f=o.12极限速度(km/h)4.444.374.394.033.143.133.11最大爬坡能力(%)42.434.433.838.852.144.938.6I挡公路行驶f=-o.05极限速度(km/h)4.444.374.394.O33.143.133.11;最大爬坡能力(%)15.312-310-38.713.311.49.6Ⅱ挡公路行驶f =o.05极限速度(km/h)9.439.2710.58l1.928.788.748.68v(km/h)图212t压路机动力特性曲线图3工程缸械2oo6(a),,(km/h)16t压路机动力特性曲线v(km/h)图422t压路机动力特性曲线一67—线落到了实线之外,并且I挡调速范围狭窄,无法实现4—5km/h速度的压实工作.图4所示的I挡振动压实虽然有较高的最大爬坡能力,但在压实速度为2—4km/h时曲线陡降,表现出了动力的不足,调速范围也是过窄.其它几种规格的压路机大都在以上3种典型动力特性之间.2由附着力决定的压路机爬坡能力以上所分析的压路机牵引力和爬坡能力都是从动力性能的角度出发的,并不能反映出压路机能够实现的坡道爬越能力.压路机在坡道上能够行驶的必要条件是:P也≥PK≥G(fcosa+sina)(2)式中:P——压路机对地面的附着力,由车轮的正压力和附着系数决定PK——由动力性能决定的压路机牵引力全轮驱动压路机上坡时,利用图5的力学平衡关系,可求得后轮和前轮的法向反作用力为:zl=G[(£一1)cosa+hsina]/L(3)Zz=G(1cosa—hsina)/L(4)图5压路机等速上坡时的受力简图由附着系数决定的后轮附着力.和前轮附着力:分别为:P,2=Z22=(1cosa-hsina]?2(5)厶l=zll=[(L-1)cosa+hsina]'l(6)厶式中:£——压路机的前后轮轴距Z,^——压路机重心到后轮轴线的水平距离及离地高度.,广压路机轮胎与振动轮的附着系数由于单轮振动压路机前后轮动力半径,附着条一68一件及传动比,传动效率不相等,压路机附着力取决于首先打滑的那个驱动轮.整机最大驱动力取决于首先产生打滑的那个驱动轮.某一驱动轮一旦打滑空转,另一个驱动轮便不能再发挥驱动作用.要确定究竟是哪一个驱动轮先打滑的,有以下判别式: A=Cm(1cosa-hsina)西2(7)式中:——振动轮的机械效率系数,参见文献1当判别式A<1时,必然后轮先打滑,这时后轮的最大牵引力为PK:P而前轮的最大牵引力只能是CmP根据压路机等速行驶在坡道上的力学平衡式,则有+(1+C由.,将.(式6)与PK(式2)的表达式代人式7,则得由附着力决定的爬坡能力6为:(8)当判别式A>1时,必然前轮先打滑,这时前轮的最大牵引力为=P:,而后轮的最大牵引力只能是=P4'2,.此时,尸+=(1+2,将2(式5)与(式2)的表达式代人式7,则:(1++(C1.+-cm1)l一~2-Lf一(9)一+(1+C一西对于仅后轮驱动的单轮振动压路机,将Cm=O代人式(8)计算.1O一22t两个系列单轮振动压路机的附着爬坡能力计算值列入表3,表4.由动力决定的爬坡能力与附着力决定的爬坡能力,应以较小者为可以实现的压路机最大爬坡能力.通过对附着爬坡能力计算可知,机械传动单轮振动压路机由于单轮驱动,其最大爬坡能力主要取决于附着力(见表3中注▲的数字).而对于全液压单轮振动压路机,其最大能力主要取决于液压系统的最大工作压力差,但也有例外,如16t,18t的动力配置不当,附着力制约了爬坡能力(见表4中注▲的数字).由于压路机车轮对地面的附着力所限,过大的动力匹配并不能得以发挥.也就是说,按动力计算得到的牵引力和爬坡度必须用附着条件进行校验,任何超过附着能力的牵引力都是不能实现的.另外,压路机在坡道上行驶,同时要考虑能在坡道上驻车制动,以及一旦驻车无效就要能使用应急制动器刹车.我国有关技术标准规定,压路机制动系统要保证其在20%的坡道上能停车制动,并能在停稳后的10min内不得有下滑现象.由此可以求耘拔2oo6(8)表3机械传动单轮振动压路机的附着爬坡能力与稳定性r计算工况参数10t12t14t16t18t20tl22t备注;压路机前后轮轴距(mm)280o26o0320o 原始数据压路机振动轮直径(mm)1523振动压实爬坡能力(%)21.7▲21.9▲19.919.7▲19.5▲20.9▲21.61--0.60I挡行驶无振压实爬坡能力(%)25.3▲25.6▲23.5▲23.3▲23.2▲24.5▲25.2▲1--0.60公路行驶爬坡能力(%)37.9▲38.2▲35.9▲35.6▲35.5▲36.8▲37.5▲1--0.65上坡方向稳定度(%)4040.238.137.937.838.939.6公路驻车l=0.60下坡方向稳定度(%)27.82826.526.426-327.828.3表4全液压单轮振动压路机的附着爬坡能力与稳定性计算工况参数10t12t14t16t18t20t22t备注压路机前后轮轴距(mm)30123100原始数据压路机振动轮直径(nun)15231600I挡动力分配系数0.46010.47020.63170.41510.90360.90360.9036有振行驶振动压实爬坡能力(%)3729.131.620.6▲34.7▲34.233.41=O.6OI挡动力分配系数0.45070.45070.6o590.42830.8850.8850.885无振压实爬坡能力(%)40.532.334.724.9▲38.4▲37.937.1l=0.60无振行驶公路行驶爬坡能力(%)55.946.85038.3▲55.65554.11--0.65上坡方向稳定度(%)56.448.25140.556.155.654.8公路驻车l--0.60下坡方向稳定度(%)34.429.429.525.328.828.628.2解得出各个制动器的最小制动力矩.假如要增大实式中,压路机上坡方向驻车取负号,下坡方向驻车取际爬坡能力,就必须相应地增加制动器的制动能力.正号,附着系数取.=0.60.3压路机的坡道靛陛的主鬈蓍压路机的行驶稳定性是指压路机在行驶和作业参数.,,厂'结构参数rr,ra,Lh,以及液压马达过程中抵抗倾翻与滑移的能力,它直接关系到压路的排量与传动系统的效率等.对于液压传动全轮驱机行驶和作业的安全,只有安全性好的机械才能充动压路机,适当调整压路机传动系统的某些参数,可l分发挥其作业能力.以达到充分利用压轮附着能力的目的.很显然,当传l压路机的行驶速度比较低,在校验其稳定性时,动系统的机械效率分配系数趋近于1时,压路机能下的稳定性问题.稳定度可理解为是道路坡度,从理论上讲,压路机在小于稳定度的坡道上不会发生倾翻.但实际上由于各种动态因素的影响,例如弯道行驶时的离心力,制动时的惯性力,起步时的加速阻力以及颠簸,振动等,压路机的实际稳定度要比计算值小得多.压路机处于坡道上时,为了安全起见,应保证其滑移或滑转先于倾翻.即可认定产生滑移或滑转的临界坡度为其稳定度,所以此稳定度也是由附着力决定的.压路机在坡道上驻车制动时,滚动阻力系数f=o,可得稳定度计算式为:(1o)工彳主缸械2006(8)在压路机的基本结构不改变的条件下,可以通过调节液压马达的排量实现最佳动力性能.(待续)参考文献[1]尹继瑶.全液压单轮振动压路机的动力匹配与牵引特性叨.工程机械,20o6(7):66—70.[2]KsIrlssol1.牵引力与爬坡能力的图解说明[R】. Dynapae技术报告,1979.[3]徐州工程机械科技股份有限公司.振动压路机产品样本,2005.通信地址:徐州市三环西路杏山子工业园滨湖小区徐州海威工程机械有限公司(221148)(收稿日期:2005—10—14) 一69—。

振动压路机

振动压路机

单钢轮振动压路机一前言压路机是一种以特制钢轮或光面轮胎为作业装置的压实施工机械,广泛应用于道路工程、机场港口、矿山水坝、市政建设等对土石填方及路面铺装材料的压实作业,其作用是增加工作面的密实度,从而提高工作面的结构强度和刚度,增强抗渗透能力和气候稳定性,降低或消除沉陷,最终达到提高工程承载能力、延长使用寿命、降低维修费用的目的。

由于压实作业的工况千差万别,压实机械系列和品种规格繁多,可将其简单划分为压路机、夯实机和垃圾压实机等。

压路机(工作装置为滚轮)又分为自行式、手扶式和拖式,夯实机(工作装置为平板)又分为冲击平板夯和振动平板夯等。

结合中国压路机技术和产品发展的具体情况,可以将压路机分为静碾光轮压路机、单钢轮振动压路机、双钢轮振动压路机、组合式压路机、轮胎压路机、轻型压路机(5 t以下单钢轮、双钢轮及手扶式)和其他特种压路机(拖式、中击式等)等几大系列。

二国内外压路机的发展现状与趋势2.1 国外压路机的发展尽管压实原理的应用起源于一千多年前中国隋唐时期的人力或畜力拖动的石磙,但世界上第l台商品化的压实产品诞生于19世纪60年代初的美国,它是以蒸汽机为动力源的自行式三轮压路机。

20世纪纪20年代末,美国出现了以柴油发动机为动力的自行式三轮压路机;20世纪40年代,德国成功研制振动压路机,50年代开始应用轮胎压路机。

20世纪50年代末至60年代,随着对振动技术的深入研究,振动轴承和橡胶减震器的性能及制造工艺不断完善和提高,振动压路机技术得到飞速发展,轮胎驱动铰接式振动压路机和双钢轮串联式振动压路机得以诞生和推广。

70年代以后,由于液压传动技术的日益成熟和广泛应用,使得振动压路机实现了全轮驱动、全轮振动、行驶无级调速、振动调频调幅等,无论是产品性能还是施工质量都登上了一个新台阶。

进入20世纪90年代以后,机、电、液一体化技术、压实度在线测量技术、振动轮可变激振力方向和可变振动方式的激振机构等核心技术的开发和应用,使得压实技术再一次飞跃。

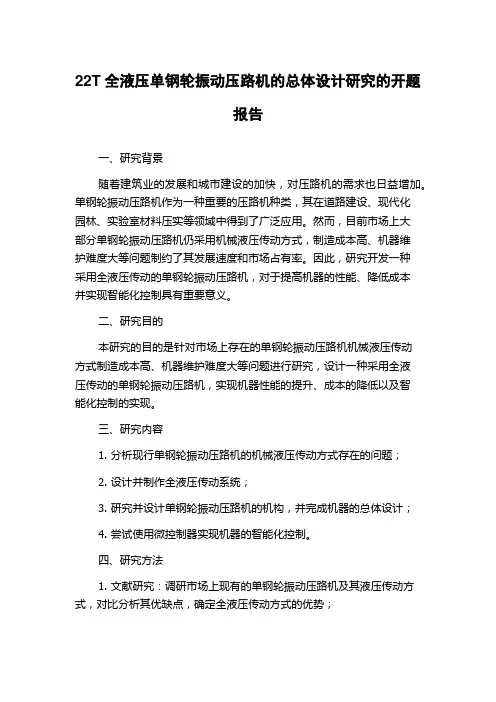

22T全液压单钢轮振动压路机的总体设计研究的开题报告
