10KV箱式变电站的设计原则与技术优化

10KV箱式变电站的设计原则与技术优化

10KV箱式变电站的设计原则与技术优化随着电力系统的快速发展,10千伏(10KV)箱式变电站作为一种重要的供电设备,在城市和工业园区中广泛应用。

箱式变电站作为一种移动、模块化的电力设备,其设计原则与技术优化对于保障电力供应的可靠性和维护的便捷性至关重要。

1. 设计原则1.1 安全性原则10KV箱式变电站的设计应注重安全性,例如合理布置设备防护和通风系统,以降低事故发生的概率。

此外,还应考虑设备的运输、安装和维护过程中的安全要求。

1.2 可靠性原则箱式变电站的设计应考虑供电系统的可靠性,采用先进的设备和控制系统,以确保电力供应的稳定与连续。

此外,设备的设计、选材和制造应符合可靠性要求,并配备适当的监测和维护措施。

1.3 维护便捷性原则箱式变电站的设计应兼顾设备的维护便捷性,包括合理的设备布置、易于维护的设备组件和可靠的维护接口。

通过精心设计的维护通道和设备布线,可有效降低维护成本和维护周期。

2. 技术优化2.1 设备选型优化在设计10KV箱式变电站时,应根据实际需求选择适当的设备。

例如,采用低噪声变压器,以减少对周围环境的干扰;选用高效和可靠的断路器和开关设备,以提高电力系统的可靠性和安全性。

2.2 结构设计优化箱式变电站的结构设计应兼顾实用性和经济性。

应根据需要选择适当的箱体材料和结构,以确保箱体具有足够的抗震、防腐、隔热和防水性能。

此外,还应考虑变电站的外观设计和美观性。

2.3 控制系统优化箱式变电站的控制系统应具备高度的自动化和智能化,以提高设备的监测、控制和保护能力。

例如,采用远程监控与管理系统,可以实时获取设备状态、故障报警和维护信息,提高运维效率。

2.4 环境适应性优化箱式变电站的设计应考虑适应不同环境条件的要求。

例如,在高湿度或沙尘环境下,应采用防潮、防尘措施,以保障设备的稳定运行。

3. 总结10KV箱式变电站的设计原则与技术优化对于保障电力供应的可靠性和维护的便捷性起着至关重要的作用。

10KV箱式变电站自动保护装置设计

10KV箱式变电站自动保护装置设计

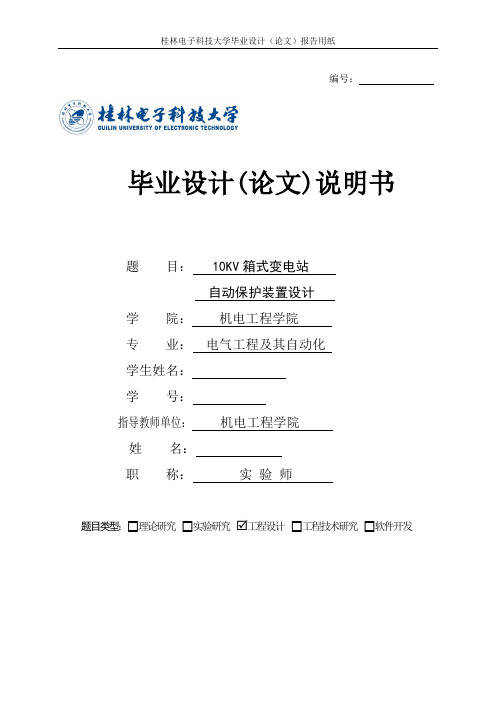

编号:毕业设计(论文)说明书题目: 10KV箱式变电站自动保护装置设计学院:机电工程学院专业:电气工程及其自动化学生姓名:学号:指导教师单位:机电工程学院姓名:职称:实验师题目类型:☐理论研究☐实验研究☑工程设计☐工程技术研究☐软件开发箱式变电站是世界上一种主要由高压开关设备和配电变压器以及低压变电装置构成的变电站,随着我国市场经济的迅猛发展,国家在城市乡镇电网的建设和改造中,要求高压能够直接进入负荷中心,形成高压受电—变压器降压—低压配电的供电格局。

供配电要向着节地、节电、紧凑型、小型化、安全、无人值守的方向发展,箱式变电站(简称箱变)正是拥有这些特点的最佳产品,所以在城乡电网中得到广泛应用。

箱式变电站的自动保护装置是在实现中无人值班看守的主要装置,它可以在系统发生故障时候,自行处理,并且发出故障信号与记录故障信息等功能。

自动保护装置是通过两次互感器的作用然后把高压电变成0-5V的电压,接着再通过交流采样和采样保持,最后通过A/D 转换电路变换成微机可以处理的数字信号,再通过一定算法,判断系统是否发生故障或则不正常现象,当故障发生时,发送跳闸信号和报警信号等动作,从而实现箱式变电站的自动保护工作。

本课题的主要内容,二次系统的电路微机继电保护设计其中包括电流速断保护、电流延时速断保护、过电流保护、过电压保护、低电压保护和电流电压变换电路设计、数据采集电路设计,以及箱式智能控制设计,报警、人机对话、通信等电路的设,完成一套完整的箱式变电站自动保护装置。

10kv箱式变电站的高压侧额定电压是10kv,低压侧额定电压是0.4kv。

关键词:箱式变电站、数据采集、自动保护、微机继电保护Box-type substation is a high-voltage switchgear, distribution transformers and low-voltage substation equipment, with the development of market economy, the state in urban and rural power grid construction and transformation. Required high voltage directly to the load center, formed under high pressure - The step-down transformer - power supply low voltage power distribution pattern Section for distribution to land, energy saving, compact, small, safe, unattended direction, box type transformer substation (referred to as Box change) is the best product with these features, so get in urban and rural power grid widely used. Box-type substation automatic protection device is the main guarantee to achieve unattended, it can be when a system failure, automatic processing, and signal and record functions. The role of the two transformers by the high-pressure transformation into a 0-5V voltage, during the exchange sample and hold, last, A / D converter circuit transforms into a computer to handle the digital signal, through a certain algorithm to determine whether the system failure or unusual scene, when the failure to send trip signals and alarm signals etc, and to achieve box-type substation automatic protection.This topics of main content, second times system of circuit computer following electric protection design which including electric velocity broken protection, and current extended speed broken protection, and had current protection, and had voltage protection, and low voltage protection and current voltage transform circuit design, and data acquisition circuit design, and box type intelligent control design, alarm, and interactive, and communications, circuit of set, completed a full of box type substation automatically protection device. 10kV rated voltage 10kV high-voltage side of the box-type substation, low-voltage side voltage rating is 0.4kv.Key word:box-type transformer substation、Data Acquisition、Automatic protection、Microcomputer relay protection目录1 绪论 (1)1.1引言 (1)1..2电力系统继电保护的作用及对它的要求 (1)1.2.1微机继电保护的概念及其作用 (1)1.2.2电力系统对继电保护的基本要求 (2)1.2.3自动装置与继电保护的关系 (3)1.3继电保护的发展及微机保护的特点 (3)1.3.1继电保护的发展过程 (3)1.3.2微机保护装置的特点 (4)1.3.3线路主保护、后备保护整定原则 (5)2 供配电系统微机保护综述 (8)2.1供配电系统主要功能 (8)2.2硬件实现方案 (9)2.2.1微机继电保护装置 (9)2.2.2计算机监控系统 (11)2.3软件实现方案 (14)2.3.1微机继电保护软件设计 (15)2.3.2监控系统软件功能 (15)3 主要器件的选择 (16)3.1S EPAM 1000+20综合继电保护系统 (16)3.1.1Sepam 1000+$20系列的特点 (16)3.1.2Sepam 1000+$20系列模块化连接 (17)3.2CV-1高压断路器 (18)3.3C4监控系统 (19)3.4其他主要设备 (19)3.4.1高压配电柜KYN28—12 (19)3.4.2低压配电柜GCK (19)4 10KV变电站自动保护装置设计 (20)5 软件设计及参数整定 (25)5.1保护装置软件的基本功能 (25)5.2自动保护装置软件的主流程 (25)5.3采样中断程序流程 (27)5.4线路的三段式电流保护整定 (28)5.4.1启动元件 (28)5.4.2判别元件 (28)5.4.3方向闭锁元件 (28)5.4.4低电压闭锁元件 (28)6 系统制作 (29)6.1硬件部分 (29)6.2软件部分与数据整定 (30)6.3数字核心部分 (32)6.3.1AT89S52介绍 (32)6.3.2AT89S52引脚的功能介绍 (33)6.3.3主电路及其报警电路 (36)6.4电路板制作与调试 (36)6.4.1电路板的制作 (36)6.4.2硬件与软件调试 (37)7 结论 (38)谢辞 (39)参考文献 (40)附录 (41)附录1模拟电路原理图 (41)附录2模拟电路PCB图 (42)附录3模拟电路主程序 (43)附录4模拟电路0809采集程序 (45)附录5模拟电路显示程序 (48)1 绪论1.1引言随着国民经济的不断发展,用电用户对供电质量的要求越来越高,国家在城乡电网建设和改造中,要求高压直接接入负荷中心,因此加强电网建设和改造成为电力系统中又一工作重心,所以依靠科学技术的发展,采用现代化的手段来对电网进行管理势在必行。

10kv变电站一次部分设计

10kv变电站一次部分设计

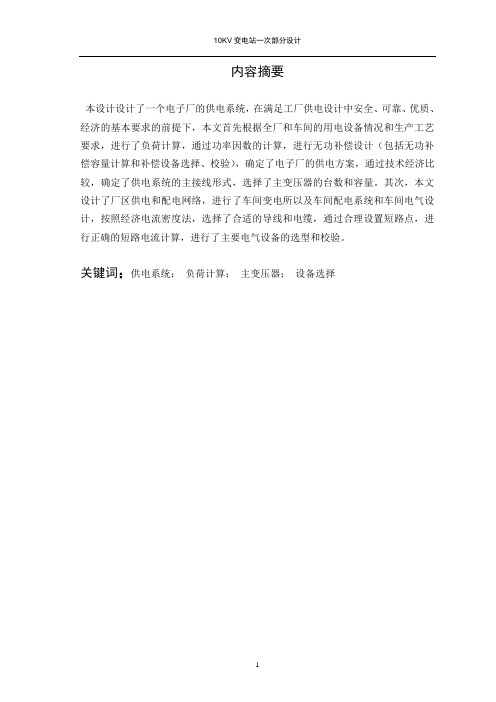

内容摘要本设计设计了一个电子厂的供电系统,在满足工厂供电设计中安全、可靠、优质、经济的基本要求的前提下,本文首先根据全厂和车间的用电设备情况和生产工艺要求,进行了负荷计算,通过功率因数的计算,进行无功补偿设计(包括无功补偿容量计算和补偿设备选择、校验),确定了电子厂的供电方案,通过技术经济比较,确定了供电系统的主接线形式,选择了主变压器的台数和容量。

其次,本文设计了厂区供电和配电网络,进行了车间变电所以及车间配电系统和车间电气设计,按照经济电流密度法,选择了合适的导线和电缆,通过合理设置短路点,进行正确的短路电流计算,进行了主要电气设备的选型和校验。

关键词:供电系统;负荷计算;主变压器;设备选择目录内容摘要......................................................................................... 错误!未定义书签。

引言.. (1)第1章、分析原始资料,确定电源的引入方式 .............. 错误!未定义书签。

1.1.工厂总平面图 (3)1.2.工厂生产任务规模及产品规格 (3)1.3工厂负荷情况 (3)1.4供电电源请况 (4)1.5.气象资料 (4)第2章、负荷计算及无功功率补偿计算 (5)2.1 用电设备负荷的计算 (5)2.2 负荷计算表 (6)2.3无功功率补偿 (8)第3章、变电站的位置与型式、合理地布置好各设备的位置 (10)3.1. 主变压器选择 (10)3.2.主变压器位置的确定 (10)第4章、变电站主变压器的台数、容量及类型的选择 (13)第5章、变电站主结线方案的设计 (14)5.1变电所主要结线方案的提出 (14)5.2变电所主要结线方案的选择 (14)第6章、短路电流的计算 (18)6.1 绘制计算电路图 (18)6.2 计算短路电流 (18)第7章、变电站一次设备的选择 (21)7.1 10KV侧一次设备的选择校验 (21)7.2 380V侧一次设备的选择校验 (25)第8章、防雷接地 (30)8.1变电站的防雷设计 (30)8.2 接地保护系统设计 (33)第9章、设备材料清单 (36)结论 (38)引言电能是现代工业生产的主要能源和核心动力。

10kV箱式变电站技术规范书

10kV箱式变电站技术规范书

廊坊硕日新能源科技有限公司大城县15兆瓦光伏发电项目10kV箱式变压器技术规范书中国葛洲坝集团电力有限责任公司南京设计院2016年6月目录第一章.总则 (3)第二章技术规范 (5)第三章供货范围 (21)第四章技术资料和交付进度 (24)第五章交货进度 (26)第六章监造、检验/试验和性能验收试验 (27)第七章技术服务和设计联络 (29)第八章部件供货及外购 (32)第九章大(部)件情况 (34)第十章差异表 (35)第一章. 总则1.1本规范书适用于廊坊硕日新能源科技有限公司大城县15兆瓦光伏发电项目,采用的 10kV箱式变压器设备,它提出了该设备的功能设计、性能、结构、安装和试验等方面的技术要求。

1.2 本技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,卖方应保证提供符合有关工业标准和本技术规范书要求并且是功能完整、性能优良的优质产品及其相应服务。

同时必须满足国家有关安全、环保等强制性标准和规范的要求。

卖方在设备设计和制造中所涉及的各项规程,规范和标准必须遵循现行最新版本的IEC标准。

卖方应提供所使用的标准,本技术规范书所使用的标准如与卖方所执行的标准发生矛盾时,按较高标准执行。

1.3 卖方如对本技术规范书有异议,应以书面形式明确提出,在征得招标人同意后,可对有关条文进行修改。

如招标人不同意修改,仍以招标人意见为准。

如果卖方没有以书面形式对本技术规范书的条文提出异议,则意味着卖方提出的产品完全符合本规范书的要求。

如有异议,不管是多么微小,都必须清楚地表示在“差异表”中。

1.4 卖方必须有权威机构颁发的ISO-9001系列的认证证书或等同的质量保证体系认证证书。

卖方(包括分包厂)应设计、制造和提供过同类设备,且使用条件应与本工程相类似,或较规定的条件更严格的高质量的产品,设备应是技术先进并经过同类工程两年以上成功运行,实践证明是成熟可靠的产品及相应的商业运行经验。

10KV箱变典设整理资料

10KV箱变典设整理资料

10KV箱式变电站典型设计技术方案组合
KB-1:开关站单母线分段
KB-2:开关站单母线三分段
HB-1:环网室单母线分段
HB-2:环网室单母线分段
HB-3:环网室单母线三分段
HA-1:环网箱单母线
HA-2:环网箱单母线
XA-1:美式箱变
XA-2:欧式箱变
进出线规模
美式箱变:10KV进线1~2回。

欧式箱变:10KV进线1~2回,馈线1回。

根据主变压器容量0.4KV可相应设置4~6回馈线。

设备短路电流水平
10KV电压等级设备短路电流水平为20KA。

0.4KA电压等级设备短路电流水平为30KA及以上。

当进出线电缆为从电线杆上进线或出线时为防止线路侵入的雷电波过电压,需在10KV进、馈线侧和0.4KV母线安装避雷器,避雷器宜装设在进出线线路电杆上。

当进出线为全电缆时避雷器宜安装在上级馈线柜内。

接地。

10KV箱式变电站接地网以水平敷设的接地体为主,垂直接地极为辅,联合构成复合式人工接地装置。

10kv变电站设计说明书[1]

目录第一章设计概述 (1)第二章电气主接线的方案设计、选择、确定 (3)第三章所用电接线的设计 (9)第四章短路电流的计算 (11)第五章电气设备选择 (18)第一节电气设备选择的原则及条件 (18)第二节 10KV配电装置电气设备选型 (19)第三节 110KV配电装置电气设备选型 (28)第六章电气设备布置 (33)第一节配电装置布置要求 (33)第二节配电装置的分类 (34)第三节配电装置布置 (34)设备清单 (35)第一章设计概述一、设计任务根据地区负荷需要,新建一座2×31500KVA、110KV/10KV降压变电站C。

要求做该变电站电气一次初步设计。

二、设计依据《35~110KV变电所设计规范》GB50059-92。

三、设计原始资料1、电力系统部分(1)与电力系统联接示意图(2)系统参数:系统220KV母线的短路容量为2800MVA。

变电站A有三台220KV/110KV/10KV变压器,每台额定容量120MVA,额定电压220±8×1.25%/121/10.5KV,阻抗电压:ud1-2%=13.3%,ud1-3%=21.8%,ud2-3%=7.3%,Y/Y/△-12-11接线,中性点接地运行;变电站B有两台220KV/110KV/35KV变压器,每台额定容量90MVA,额定电压220±8×1.25%/121/38.5KV,阻抗电压:ud1-2%=13.3%,ud1-3%=21.8%,u d2-3%=7.3%,Y/Y/△-12-11接线组别,中性点接地运行。

2、变电站负荷本变电站10KV侧负荷共有24回,其中四回留为备用,每一回出线的最大负荷为2200KW,功率因数0.85,最小负荷按照最大负荷的70%考虑,最大年负荷利用小时数4200h。

3、环境给定条件变电站选址为开阔的黄土地,有公路可达,地处海拔90m,土壤电阻率2.5×104Ω·cm,地下深处(0.8m)的温度为28℃,最热月月平均最高温度为34℃,最冷月月平均最低温度为8℃,年雷暴日数平均为63.2日。

10kV箱式变电站的设计及应用


的高低压方案齐全 , 高低压之间线路方案可任意组合 ,
可 以根 据实 际配 点 要 求 选 择 , 组 装灵 活方 便 , 占地小 , 适应 性 强 , 可 在方 案实施 过 程 中调整 , 无需 审批 。
1 . 3 项 目建 设周 期短 , 投 资少 、 见 效快
1 箱式 变电站的优点 …
广泛 应 用 。
箱 变 的 主要 组 件 和 二 次 配线 均 在 制 造 厂组 装 , 并 经调 试 和 出厂试 验 合 格 后 运 到 现 场 , 安 装 时 只 需将 其 吊放 在 土建基 座 上 加 以 固定 , 工 作 量 大 大减 少 。箱 变
目前箱 式 变 电站主 要用 于 3~3 5 k V配 电 系统 , 大 多是 l O k V经 高 压线 路 进 入 箱 式 变 电站 经 过 高 压 开关 后 由变 压器 变 为 低 压 ( 一般为 0 . 4 k V) , 再 经 低 压 主开 关 和支 路开关 到达最 终 用 电设 备 。
作者简介 : 蔡卓恩 ( 1 9 7 5 一) , 女, 河南洛 阳人 , 副教授 , 主要研究 方向 : 电气工程 自动化 。
工 业 科 技
置 。三 部分各 为一 室 , 即 由高压 室 、 变 压 器室 和 低压 室 三个 隔室组 成 , 可按“ 目字型 ” 或“ 品字型 ” 布置 , 如图 1 所示 , “ 目字 型 ” 布置与“ 品字 型 ” 布置相比, “目字 型 ”
2 4
联 接在 同一 电路 , 感 性 负荷 所 吸 收 的无 功 功 率 可 从 容
2 0 1 3年 ( 第4 2卷 ) 第 1 期
工 业 科 技 大 的兴趣 , 特别是农 网改造工程 、 城 市 低 变 落 地 启 动 后, 箱式 变 电站 的科研 开发 、 制 造技 术及 规 模 等都进 人 了高速 发展 , 被 广泛应 用于 城 区 、 农村 l 0~1 1 0 k V 中小

典型10kV欧式箱式变电站技术规范书精选全文

精选全文完整版(可编辑修改)***投资集团有限公司10kV欧式箱式变电站技术规范书2019年1月目次1标准技术参数表 (3)2项目需求 (4)2.1货物需求及供货范围 (4)2.2必备的备品备件、专用工具和仪器仪表供货表 (5)2.3图纸提交单位 (5)2.4工程概况 (5)2.5使用条件 (5)2.6可选技术参数表 (6)3投标人提供信息 (13)3.1投标人技术偏差表 (13)3.2销售运行业绩表 (14)3.3推荐的备品备件、专用工具和仪器仪表 (14)3.4主要组部件材料表 (14)3.5投标人技术参数偏差表 (15)3.6投标人应提供的其他资料 (15)1标准技术参数表投标人应认真逐项填写技术参数响应表(见表1)中投“标人保证值”,不能空格,也不能以“响应”两字代替,不允许改动招标人要求值。

如有偏差,请填写投标人技术参数偏差表(见表11)。

表1技术参数响应表附表1标准技术参数表注表中斜线上方的负载损耗值适用于Dyn11联结组,斜线下方的负载损耗值适用于Yyn0联结组。

附表2箱式变电站标准配置表低压出线回路4回:2×200+2×150A 。

容量为500kVA 时,低压出线回路4回:1×300+2×200+1×100A 。

容量为630kV A 时,低压出线回路4回:1×500+2×200+1×100A 。

2项目需求2.1货物需求及供货范围货物需求及供货范围一览表见表2。

表2货物需求及供货范围一览表2.2必备的备品备件、专用工具和仪器仪表供货表必备的备品备件、专用工具和仪器仪表供货表见表3。

表3必备的备品备件、专用工具和仪器仪表供货表2.3图纸提交单位投标人提交的需经确认的图纸资料及其接收单位见表4。

表4投标人提交的需经确认的图纸资料及其接收单位2.4工程概况1)项目名称:2)项目单位:3)交通、运输:2.5使用条件使用条件见表5。

10KV变电站设计

10KV变电站设计1 绪论1.1 变电站发展的历史与现状1.1.1 概况变电站是电力系统中不可缺少的重要环节,对电网的安全和经济运行起着举足轻重的作用,如果仍然依靠原来的人工抄表、记录、人工操作为主,将无法满足现代电力系统管理模式的需求;同时用于变电站的监视、控制、保护,包括故障录波、紧急控制装置,不能充分利用微机数据处理的大功能和速度,经济上也是一种资源浪费。

而且社会经济的发展,依赖高质量和高可靠性的电能供应,建国以来,我国电力事业已经获得了长足的发展。

随着电网规模的不断扩大、电力分配的日益复杂和用户对电能的质量的要求进一步提高,电网自动化就显得极为重要;近年来我国计算机和通信技术的发展及自动化技术的成熟,发展配电网调度与管理自动化已具备了条件。

变电站在配电网中的地位十分重要,它担负着电能转换和电能重新分配的繁重任务,对电网的安全和经济运行起着举足轻重的作用。

因此,变电站自动化既是实现自动化的重要基础之一,也是满足现代化供用电的实时,可靠,安全,经济运行管理的需要,更是电力系统自动化EMS和DMS的基础。

变电站综合自动化是将变电站二次设备(包括控制、信号、测量、保护、自动装置及远动装置等)利用计算机技术和现代通信技术,经过功能组合和优化设计,对变电站执行自动监视、测量、控制和调节的一种综合的自动化系统。

它是变电站的一种现代化技术装备,是自动化和计算机、通信技术在变电站领域的综合应用,它可以收集较齐全的数据和信息。

它具有功能综合化、设备、操作、监视微机化,结构分布分层化,通信网络光缆化及运输管理智能化等特征。

变电站的综合自动化为变电站提供了现代化手段和基础保证。

1.1.2 变电站综合自动化系统的设计原则(1)在保证可靠性的前提下,合理和设置网络和功能终端。

采用分不式分层结构,不须人工干预的尽量下放,有合理的冗余但尽量避免硬件不必要的重复。

(2)采用开放式系统,保证可用性和可扩充性。

要求不同制造厂生产的设备能通过网络互连和互操作,同时还要求以后扩建时,现有系统的硬件和软件能较方便的与新增设备实现互操作。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

摘要随着市场经济的发展,国家在城乡电网建设和改造中,要求高压直接进入负荷中心,形成高压受电—变压器降压—低压配电的供电格局,所以供配电要向节地、节电、紧凑型、小型化、无人值守的方向发展。

其次随着社会发展和城市化进程的加快,负荷密度越来越高,城市用地越来越紧张,城市配电网逐步由架空向电缆过渡,架杆方式安装的配电变压器越来越不适应人们的要求。

与此同时,由于信息化、网络化和智能化住宅小区发展,因此不仅要求箱变安全可靠,同时要求具有“四遥”(遥测、遥讯、遥调、遥控)的智能化功能。

根据现代化建设的要求,建议居民住宅小区要首选小型化箱式配变,因为独立配电室投资高,配电房与居民小区住房不相协调,影响整体美观和建设标准的一致性,况且其建设位置因与住房争地盘,也较难设计在负荷中心,造成供电半径向一侧伸展,供电结构不合理,电压质量差,线损增大;杆上变压器一般在路旁,10kV 线路采用架空引入,低压采用架空沿墙敷设或地下电缆配电,也影响了小区的环境形象,还容易出现电力事故,很不安全,供电质量难以保证,低压线损高,杆上变压器不能满足负荷增长的需要。

关键词:箱式变电站结构一次系统二次系统前言箱式变电站又称户外成套变电站,也有称做组合式变电站,它是发展于20世纪60年代至70年代欧美等西方发达国家推出的一种户外成套变电所的新型变电设备,由于它具有组合灵活,便于运输、迁移、安装方便,施工周期短、运行费用低、无污染、免维护等优点,受到世界各国电力工作者的重视。

进入20世纪90年代中期,国内开始出现简易箱式变电站,并得到了迅速发展。

我现在本设计的主要任务:1.10KV箱式变电站的总体结构设计;2.箱式变电站主接线设计与一次设备选型;3.二次系统设计;4.箱式变电站智能监控功能设计。

本课题的主要内容包括箱式变电站的发展应用,箱式变电站的结构分类,以及箱式变电站一次系统设计及其设备选型,二次系统设计,以及箱式变电站的智能监控系统。

10kV箱式变电站的设计高压侧额定电压为10kV,低压侧额定电压为0.4KV,主变压器容量为1 600kVA。

主接线采用单母线分段接线。

一、箱式变电站的类型、结构与技术特点(一)箱式变电站的类型箱式变电站有美式箱式变电站和欧式箱式变电站。

美式预装式变电站在我国叫做“预装式变电站”或“美式箱变”,区别欧式预装式变电站。

它将变压器器身、高压负荷开关、熔断器及高低连线置于一个共同的封闭油箱内,构成一体式布置。

用变压器油作为带电部分相间及对地的绝缘介质。

同时,安装有齐全的运行检视仪器仪表,如压力计,压力释放阀,油位计,油温表等。

欧式预装式变电站以前在我国习惯称为“组合式变电站”,它是将高压开关设备、配电变压器和低压配电装置布置在三个不同的隔室内,通过电缆或母线来实现电气连接。

(二)箱式变电站的结构美式预装式变电站的结构型式大致有三种:1.变压器和负荷开关、熔断器共用一个油箱;2.变压器和负荷开关、熔断器分别装在上下两个不同的油箱内;3.变压器和负荷开关、熔断器分别装在左右两个不同的油箱内。

欧式预装式变电站的总体结构包括三个主要部分:高压开关柜、变压器及低压配套装置,其总体结构主要有两种形式:一种为组合式;另一种为一体式。

组合式布置是高压开关设备、变压器和低压配电装置三部分各为一室,即由高压室、变压器室和低压室三个隔室组成,可按“目字型”或“品字型”布置,如图1所示。

“目字型”布置与“品字型”布置相比,“目字型”接线较为方便,故大多采用“目字型”布置。

但“品字型”布置结构较为紧凑,特别是当变压器室排布多台变压器时,“品字型”布置较为有利。

图1 欧式预装式变电站的整体布置形式HV—高压室;LV—低压室;TM—变压器室;ZL—操作走廊二、箱式变电站的总体结构设计(一)电气主接线的确定1.主接线的基本形式主接线的基本形式,就是主要电气设备常用的几种连接方式,概括为有母线的接线形式和无母线的接线形式两大类。

概况地说,对主接线的基本要求包括安全、可靠、灵活、经济四个方面安全包括设备安全及人身安全。

要满足这一点,必须按照国家标准和规范的规定,正确选择电气设备及正常情况下的监视系统和故障情况下的保护系统,考虑各种人身安全的技术措施。

可靠就是主接线应满足对不同负荷的不中断供电,且保护装置在正常运行时不误动、发生事故时不拒动,能尽可能的缩小停电范围。

为了满足可靠性要求,主接线应力求简单清晰。

灵活是用最少的切换,能适应不同的运行方式,适应调度的要求,并能灵活、简便、迅速地倒换运行方式,使发生故障时停电时间最短,影响范围最小。

经济是指在满足了以上要求的条件下,保证需要的设计投资最少。

因此,主接线的设计应满足可靠性和灵活性的前提下,做到经济合理。

主要应从投资声、占地面积少、电能损耗小等几个方面综合考虑。

2.主接线的比较与选择单母线接线是一种原始、最简单的接线,所有电源及出线均接在同一母线上,其优点是简单明显,采用设备少,操作简便,便于扩建,造价低。

缺点是供电可靠性低。

母线及母线隔离开关等任一元件发生故障或检修时,均需使整个配电装置停电。

因此,单母线接线方式一般只在发电厂或变电所建设初期无重要用户或出线回路数不多的单电源小容量的厂中采用。

接线方式如图2:QF电源QS母线WB QSQF出线1出线2出线3 出线4工作电源备用电源QSQF出线1 出线2 出线3 出线4a)b)图2 单母线接线a)一路电源进线b)两路电源接线在主接线中,断路器是电力系统的主开关;隔离开关的功能主要是隔离高压电源以保证其他设备和线路的安全检修。

例如,固定式开关柜中的断路器工作一段时间需要检修时,在断路器断开电路的情况下,拉开隔离开关;恢复供电时,应先合隔离开关,然后和断路器。

这就是隔离开关与断路器配合操作的原则。

由于隔离开关无灭弧装置,断流能力差,所以不能带负荷操作。

单母线分段接线是采用断路器(或隔离开关)将母线分段,通常是分成两段。

母线分段后可进行分段检修,对于重要用户,可以从不同段引出两个回路,当一段母线发生故障时,由于分段断路器在继电保护作用下自动将故障段迅速切除,从而保证了正常母线不间断供电和不致使重要用户停电。

两段母线自动同时故障的机遇很小,可以不予考虑。

在供电可靠性要求不高时,亦可用隔离开关分段,任一段母线发生故障时,将造成两断母线同时停电,在判断故障后,拉开分段隔离开关,完好段即可恢复供电。

单母线分段接线既具有单母线接线简单明显、方便经济的优点,又在一定程度上提高了供电可靠性。

但它的缺点是当一段母线隔离开关发生故障或检修时,该段母线上的所有回路到要长时间停电。

单母线分段接线连接的回路数一般可比单母线增加一倍。

接线如图图3 单母线分段接线双母线分段接线有如下优点:可轮换检修母线或母线隔离开关而不致供电中断;检修任一回路的母线隔离开关时,只停该回路;母线发生故障后,能迅速恢复供电;各电源和回路的负荷可任意分配到某一组母线上,可灵活调度以适应系统各种运行方式和潮流变化;便于向母线左右任意一个方向顺延扩建。

但双母线也有缺点:造价高;当母线发生故障或检修时,隔离开关作为倒换操作电器,容易误动作。

但可加装断路器的连锁装置或防误操作装置加以克服。

接线方式如图4所示。

电源1电源2QF1QF3QF2WB1WB2QF QF QF QF出线1 出线2 出线3 出线4图4双母线接线综上可知,单母线接线造价低而供电稳定性低,双母线供电稳定性高但其造价高且接线线路复杂,而单母线分段接线一方面线路简单,造价低,另一方面其供电稳定性也能在一定程度上能够得以保证。

所以10kV母线选用单母线接线方式,0.4kV采用单母线分段接线。

3.高压接线方式高压侧,采用负荷开关+限流熔断器作为就压器的主保护,一般有环网、双电源和终端三种供电方式,有两组插入式熔断器和后备保护熔断器串联进行分段范围保护。

限流熔断器一相熔断时必须能联动跳开三相负荷开关,不发生缺相运行。

线路侧负荷开关必须配有直流电源电动操作机构,可实现无外来交流电源状态下自启动。

环网回路必需配置检测故障电流用的电流互感器或传感器。

(二)变压器1.变压器容量、接线组别的确定箱变用变压器为降压变压器,一般将10KV降至380V/220V变压器容量一般为160~1 600KVA,最常用的容量为315~630KVA。

其器身为三相三柱或三相五柱结构、Dyn11或Yyn0联结,熔断器连接在“△”外部。

三相五柱式Dyn11变压器的优点是带三相不对称负荷能力强,不会因三相负载不对称造成中性点电压偏移,负载电压质量可得到保证,这种变压器具有很好的耐雷特性。

对于Dyn11联结变压器来说,其3n次(n为整数)谐波励磁电流在其三角形结构的一次绕组内形成环流,不注入公共的高压电网中去,这较之一次绕组接成星型接线的Yyn0联结变压器更利于抑制高次谐波电流;Dyn11联结变压器的零序阻抗较之Yyn0联结变压器的小得多,从而更有利于低压单相接地短路故障的保护和切除;当接用单相不平负荷时,由于Yyn0联结变压器要求中性线电流不超过二次绕组额定电流的25%,因而严重影响了接用单相负荷的容量,影响设备能力的发挥。

因此国家规定在TT和TN系统中,推广Dyn11联结变压器。

但是Yyn0联结变压器一次绕组的绝缘要求稍低于Dyn11,从而制造成本稍低于Dyn11联结的变压器。

变压器联结方式如图5。

..A B Ca b c UU..U UU变压器Y yn0联结组变压器Dyn11联结组图5 变压器的Yyn0联结和Dyn11联结综合考虑10kV箱式变电站变压器的容量确定为1600kVA,因为三相五拄Dyn11连接变压器带三相不对称负载能力强,不会因三相负载不对称造成中性点电压偏移,负载电压质量可得到保证;此外,这种变压器还具有很好的耐雷特性。

因此变压器的连接组别为三相五柱Dyn11,阻抗电压为U d=7.0%,采用油浸式变压器。

由于三相五拄Dyn11联结,如果熔断器一相熔断后,会造成低压侧两相电压不正常,为额定电压的1/2,会使负载欠压运行。

因此将熔断器连接在“△”内部。

因为这样如果熔断器一相熔断后不会造成低压侧两相电压不正常,熔断器所对应的低压侧相电压几乎为零,其它两相电压正常。

而站用变压器容量确定为50kVA,连接组别采用Dyn11,接在10kV母线上将10kV电压降低为0.2kV供箱式变电站本身使用。

2.变压器的散热处理变压器设置有二种方式:一种将变压器外露,另一种将就压器安装在封闭隔室10kV箱式变电站变压器采用第二种接线方式,将变压器安装在封闭的变压器隔室内。

为防日照辐射使室温升高,采用四周壁添加隔热材料、双层夹板结构,顶盖设计成带空气垫或隔热材料的气楼结构,内设通风道,装有自动强迫排气通风装置(轴流风机或幅面风机)。

装置的开启和停止,由变压器室的温度监控装置自控,其温度的整定值按允许温度的80%~90%设定;室内正常温度下,靠自然通风来散热。
