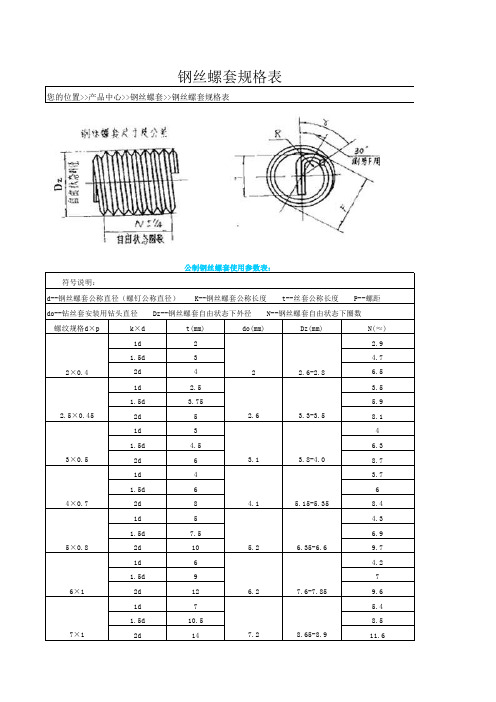

钢丝螺套规格表
10.8 11 12.5 13.0 14.5 15.0 16.5 17 18 18.5 19 22.0 22.5 23.0 27 28 28.5 29 33.0 34.0 34.5 38 39 40 40.5
10.9 11.1 12.7 13.1 14.7 15.1 16.7 17.1 18.3 18.7 19.1 …… …… …… …… …… …… …… …… …… …… …… …… …… ……
M45× 4
41
……
M45× 3
42
……
M45× 2
43
……
M45× 1.5
43.5 ……
M48× 4
44.0 ……
M48× 3
45.0 ……
M48× 2
46.0 ……
M48× 1.5
46.5 ……
纹前底孔直径的确定
螺纹攻螺纹前底孔的钻头直径
的管螺纹攻螺纹前钻底孔的钻头直径
3/0.6
39×2 60×4
0.75d 1d
1.5d 1d
1.5d 2d
0.5d 0.75d
1d 0.5d 0.75d
1d 0.5d 0.75d
1d 0.5d 0.75d
1d 1d 1.5d 2d 0.5d 0.75d 1d 0.5d 0.75d 1d 0.5d 1d
18 24 36 24 36 48 13 19.5 26 13.5 20.3 27 13.5 20.3 27 15 22.5 30 30 45 60 16.6 24.5 33 19.5 29.25 39 32 64
9
9.1
M10× 1.25 M10× 0.75
8.8
8.9
9.3
9.35
钢丝螺套技术标准[1]
![钢丝螺套技术标准[1]](https://img.taocdn.com/s3/m/bbf924c3cc7931b764ce1557.png)
钢丝螺套技术标准[1]钢丝螺套技术标准(中航工业宏峰重庆销售公司)什么是钢丝螺套---钢丝螺套介绍、钢丝螺套是什么,钢丝螺套是一种新型内螺纹紧固件，它是由高强度、高精度、高表面质量的耐蚀菱形截面的钢丝绕制而成，形如弹簧。
钢丝螺套装入螺孔中，钢丝螺套的成新的螺纹，用于拧入螺钉或螺栓，使螺钉或螺栓不直接与基体接触，保护了基体及螺钉，起到延长螺纹使用寿命、增加螺纹连接强度、增大螺纹受力面、增加螺纹连接的承载力和抗疲劳强度、抗震防松脱等作用。
在铝、镁合金等低强度工程材料上应用可以明显提高螺纹强度和耐磨性，同时钢丝螺套还改善了螺纹的受力情况，使螺纹整体用力，提高了螺纹联接的强度。
钢丝螺套也可用于修复磨损或损坏的内螺纹孔。
钢丝螺套产品在航空、航天器、船用、车用动力机械，液力传动机械，风动工具，气动元件、外表面靠弹力贴合在螺孔上，其内表面形化纤、纺织、烟草机械、光学仪器、电器、高压开关、汽车修理等行业的产品和设备上得了普遍应用。
钢丝螺套的作用及钢丝螺套应用领域钢丝螺套是一种新型的螺纹紧固件，装入产品后能符合国际标准高精度内螺纹，其性能优于直接攻丝形成的螺纹。
随着钢丝螺套的作用逐渐被企业认识，钢丝螺套应用范围已经越来越广泛。
钢丝螺套的作用主要体现在以下三方面:1、钢丝螺套应用在金属或非金属材料 ( 如铝、镁等轻合金工程材料 ) 的机械零部件上，能形成高强度、耐磨损、高精度的标准内螺纹。
在改善低强度机体螺纹孔强度方面，钢丝螺套作用非常明显。
典型应用:高压开关设备、液力机械、焊接设备、烟草机械、微波通讯、汽车零部件、空分设备、煤机、动力机械、纺织化纤机械及家具等。
2、钢丝螺套应用在对已损坏的内螺孔螺纹修复上，作为一种螺纹修复手段，被损螺纹可得到快速有效地修复。
典型应用:各种重要零部件螺纹孔脱扣后修复，如:注塑机模板螺纹孔的修复。
发动机缸体螺纹孔的修复等。
3、利用钢丝螺套进行公制??英制螺纹孔转换，非常方便、快速。
典型应用:进口设备或机械英制螺纹由于备件供应问题需要改成公制螺纹的。
螺套在汽车修理中的运用
2.钢丝螺套的使用原理
自由状态下的钢丝螺套直径比其装入的内螺纹稍图1 钢丝螺套和损坏的螺纹孔
图3 无安装柄钢丝螺套
图2有安装柄和
折断槽钢丝螺套
王锦俞(本刊编委会委员)拥有40年汽车教师生
图4 有安装柄钢丝螺套的专用安工具
图7 安装钢丝螺套 图8 冲断安装柄图9 自攻螺套及安装工具
3. 钢丝螺套的使用方法：
3.把螺套装在安装心轴上，使用扳手使螺套进行铰丝嵌入孔
如图10所示，因为是铰削加工得需要一定的力量才行。
图10 安装自攻螺套
4.螺套一直进到安装心轴底端的螺母或园盘碰到了工件表
49
2015/10·汽车维修与保养图11 刚性螺套修复组件
图14 螺套和插销应低于工作件表面
图12 在插销式螺套上凃上螺纹防松剂 a.钻头；
b.沉头平面修复铰刀；
c.专用丝攻；五.结束语
广告。
钢丝螺套安装要求
钢丝螺套安装要求钢丝螺套安装要求钢丝螺套是一种常用的机械零件，主要用于加固螺纹孔，增强其耐用性和承载能力。
在使用过程中，正确的安装方法和注意事项非常重要。
下面从材料、安装前准备、安装步骤三个方面进行介绍。
一、材料钢丝螺套的材料主要有不锈钢、铜、铝、钛、塑料等，根据使用环境和要求选择合适的材质。
不锈钢适用于潮湿、腐蚀环境下的安装；铜材料导热性能好，适合高温场合；铝材质轻便，适合重量要求较轻的场合。
二、安装前准备在进行钢丝螺套安装之前，需要进行一些准备工作。
首先要检查螺纹孔的尺寸是否与钢丝螺套的尺寸相符合。
其次，螺纹孔必须做到干净清洁，以免进入杂质影响正常使用。
最后，选择适合的安装工具，通常使用的是螺旋钻或手持钻等。
三、安装步骤（一）预备阶段1.选择合适的安装工具，确保工具清洁;2.将钢丝螺套置于安装工具上，并将其垂直于螺纹孔轴线;3.根据螺纹孔深度调整钢丝螺套长度;4.涂抹一定量的装配润滑剂。
（二）安装阶段1.充分旋转工具，使钢丝螺套进入螺纹孔内;2.在钢丝螺套底部留出约1/4的高度，即螺纹孔直径的1/2；3.若需要调整钢丝螺套的深度，可用工具将其缩回，然后重新插入；4.将工具顺时针转动，使钢丝螺套随之旋转，直到完全嵌入螺纹孔内。
四、注意事项1.不得采用锤击等暴力方式安装钢丝螺套，以免损伤内部结构；2.钢丝螺套底部应留出一定高度，以保证正常使用；3.在插入钢丝螺套时，应确保其与螺纹孔轴线垂直，避免偏斜影响性能；4.在使用装配润滑剂时，不要采用过多的涂抹方式，以免影响安装效果。
总之，钢丝螺套的安装要求非常严格，只有遵循规范进行正确的安装，才能最大程度地利用其优质性能。
希望读者在使用钢丝螺套时，能够掌握正确的安装方法，在工业生产中起到更为稳定的作用。
钢丝螺套标注
钢丝螺套标注简介钢丝螺套是一种用于加强螺纹孔强度的紧固件。
它由一个钢制螺套和一组弹性金属丝组成。
钢丝螺套广泛应用于各种机械设备中，其主要功能是通过增加螺纹孔的疲劳强度和耐磨性来提高螺纹连接的可靠性。
在进行钢丝螺套安装时，正确的标注是至关重要的。
本文将介绍钢丝螺套标注的重要性以及如何正确进行标注。
钢丝螺套标注的重要性钢丝螺套标注是安装过程中必不可少的一步。
正确的标注可以确保螺套的正确安装和使用，从而提高螺纹连接的可靠性。
以下是钢丝螺套标注的重要性：1. 确保正确的螺套尺寸在标注过程中，需要根据螺纹孔的尺寸选择合适的钢丝螺套。
标注过程中，需要测量螺纹孔的内径和深度，并选择与之相匹配的钢丝螺套。
如果选择了不合适的尺寸，可能导致螺套安装不牢固，从而降低连接的可靠性。
2. 确保正确的螺套材料钢丝螺套有多种材料可供选择，如不锈钢、钛合金等。
不同的材料具有不同的性能和适用范围。
标注过程中，需要根据具体应用选择合适的材料，以确保螺套的耐磨性、耐腐蚀性等性能。
3. 确保正确的安装方法正确的钢丝螺套标注还可以指导安装过程中的正确操作方法。
标注过程中，可以提供安装说明和操作细节，确保螺套正确安装并达到预期效果。
如果安装方法不正确，可能导致螺套变形、松动或损坏，从而影响连接的可靠性。
4. 确保正确的维护和保养标注过程中，还可以提供螺套的维护和保养建议，帮助使用者延长螺套的使用寿命，并提高连接的可靠性。
标注中可以包含如何正确清洁、润滑和保养螺套的建议。
钢丝螺套标注的步骤正确的钢丝螺套标注包括以下步骤：1. 测量螺纹孔尺寸使用测量工具，如卡尺、测微计等，准确测量螺纹孔的内径和深度。
记录测量结果，以备后续选择合适的钢丝螺套尺寸。
2. 选择合适的钢丝螺套尺寸根据螺纹孔的尺寸选择合适的钢丝螺套尺寸。
通常，钢丝螺套尺寸会略大于螺纹孔的内径，以确保螺套能够紧固在螺纹孔中。
3. 选择合适的钢丝螺套材料根据具体应用选择合适的钢丝螺套材料。
什么是钢丝螺套
什么是钢丝螺套---钢丝螺套介绍钢丝螺套是什么？钢丝螺套是一种新型螺纹紧固件，它是由高强度、高精度、高表面质量的耐蚀菱形截面的钢丝绕制而成，形如弹簧。
钢丝螺套装入螺孔中，钢丝螺套的外表面靠弹力贴合在螺孔上，其表面形成新的螺纹，用于拧入螺钉或螺栓，使螺钉或螺栓不直接与基体接触，保护了基体及螺钉，起到延长螺纹使用寿命、增加螺纹连接强度、增大螺纹受力面、增加螺纹连接的承载力和抗疲劳强度、抗震防松脱等作用。
在铝、镁合金等低强度工程材料上应用可以明显提高螺纹强度和耐磨性，同时钢丝螺套还改善了螺纹的受力情况，使螺纹整体用力，提高了螺纹联接的强度。
钢丝螺套也可用于修复磨损或损坏的螺纹孔。
钢丝螺套产品在航空、航天器、船用、车用动力机械，液力传动机械，风动工具，气动元件、化纤、纺织、烟草机械、光学仪器、电器、高压开关、汽车修理等行业的产品和设备上得了普遍应用。
钢丝螺套的作用及钢丝螺套应用领域钢丝螺套是一种新型的螺纹紧固件，装入产品后能符合国际标准高精度螺纹，其性能优于直接攻丝形成的螺纹。
随着钢丝螺套的作用逐渐被企业认识，钢丝螺套应用围已经越来越广泛。
钢丝螺套的作用主要体现在以下三方面：1、钢丝螺套应用在金属或非金属材料( 如铝、镁等轻合金工程材料 ) 的机械零部件上，能形成高强度、耐磨损、高精度的标准螺纹。
在改善低强度机体螺纹孔强度方面，钢丝螺套作用非常明显。
典型应用：高压开关设备、液力机械、焊接设备、烟草机械、微波通讯、汽车零部件、空分设备、煤机、动力机械、纺织化纤机械及家具等。
2、钢丝螺套应用在对已损坏的螺孔螺纹修复上，作为一种螺纹修复手段，被损螺纹可得到快速有效地修复。
典型应用：各种重要零部件螺纹孔脱扣后修复，如：注塑机模板螺纹孔的修复。
发动机缸体螺纹孔的修复等。
3、利用钢丝螺套进行公制←→英制螺纹孔转换，非常方便、快速。
典型应用：进口设备或机械英制螺纹由于备件供应问题需要改成公制螺纹的。
钢丝螺套用途主要体现在以上三个方面，在工程应用中因其优异的螺纹修复性能，能形成高强度、耐磨损、高精度的标准螺纹，其应用已经越来越广泛。
【专业积累】一文全懂——钢丝螺套分类、应用、工艺和使用方法
【专业积累】一文全懂——钢丝螺套分类、应用、工艺和使用方法专注于机械行业、专业、职业信息分享服务于制造业百万工程师推荐阅读【见多识广】一般人看不懂，制冷系统动态图合集【培训】抢先锁定上海机会：上海工业机器人应用工程师岗位袭来【专业积累】有了这些，出图、读图都是爽爽的！【专业积累】机械制图中局部视图、简化画法等表达方式的综合运用正文一、钢丝螺套相关概念1、什么是钢丝螺套？钢丝螺套是一种新型内螺纹紧固件，它是由高强度、高精度、高表面质量的耐蚀菱形截面的钢丝绕制而成，形如弹簧。
钢丝螺套装入螺孔中，钢丝螺套的外表面靠弹力贴合在螺孔上，其内表面形成新的螺纹，用于拧入螺钉或螺栓，使螺钉或螺栓不直接与基体接触，保护了基体及螺钉，起到延长螺纹使用寿命、增加螺纹连接强度、增大螺纹受力面、增加螺纹连接的承载力和抗疲劳强度、抗震防松脱等作用。
2、钢丝螺套的作用（1）、钢丝螺套应用在金属或非金属材料（如铝、镁等轻合金工程材料）的机械零部件上，能形成高强度、耐磨损、高精度的标准内螺纹。
在改善低强度机体螺纹强度方面，钢丝螺套作用非常的明显。
（2）、钢丝螺套应用在对已损坏的内螺孔螺纹修复上，作为一种螺纹修复手段，被损螺纹可得到快速有效的修复；（3）、利用钢丝螺套进行公制、英制螺纹孔转换，非常方便、快速。
3、钢丝螺套的分类（1）、按照功能分类A、普通型螺纹丝套（Helicoil Free-Running Inserts）标记“FR”B、锁紧型螺纹丝套2）、按照钢丝螺套(Helicoil Screw Lock Inserts) 标记“SL”（材料分类A、Cr-Ni不锈钢材料：通过强度和材料的组合，在通常情况下使用，在轻微型结构、铝合金结构、海水、含氯液体、增加抗腐蚀性下使用。
B、铜合金材料：在要求用铜的情况下或经常调节转动的螺纹连接时使用；在要求用于导电或自润滑等情况时使用。
C、高温合金材料：温度在500——750℃时耐热使用；对宇航装配技术、飞机发动机、内燃机涡轮压气机在750℃内作业时使用。
钢丝螺纹套规格
3 安装
钢丝螺套装配操作第三步就是借助钢丝螺套专用扳手进行安装
在一般情况下应用手工安装器进行钢丝螺套安装。
钢丝螺套放入安装工具内 , 使安装柄嵌入导杆槽内转动安装工具手柄使钢丝螺套旋入螺孔 , 并使其距表面留有
0.25-0.75 圈空螺纹。
少量安装钢丝螺套时和M14×2 以上粗牙钢丝螺套安装时可采用“T ”型开槽或螺纹头简易工具安装 , 并注意不要在钢丝螺套安装柄上施加较大的轴向力以防“ 乱扣” 。
钢丝螺套安装后 , 为检查所形成的标准内螺纹孔精度等级 , 可用相应的级别塞规检验。
4 去柄
钢丝螺套装配操作第四步就是去尾柄
对有折断槽的钢丝螺套，旋入螺孔后应将安装柄去除，需用去柄工具。
通孔时 , 要将钢丝螺套安装柄折断 , 一般用冲断器对准安装柄 , 用 200g 左右的榔头猛打一下即可去除 , 对于M18×2.5 以上的粗牙钢丝螺套和M14×1.25 以上的细牙钢丝螺套 , 用尖嘴钳上下弯曲安装柄就能折断，然后将断下来的安装柄从螺孔中取出即可。
钢丝螺套标注示例
钢丝螺套标注示例
钢丝螺套是一种常见的连接元件，通常用于连接木材或其他材料。
在使用钢丝螺套时，标注是非常重要的，因为它可以确保钢丝螺套的正确使用和安全性。
以下是钢丝螺套标注示例：
1. 型号：每个钢丝螺套都有一个特定的型号，通常以字母和数
字的组合表示。
这个型号可以用来识别钢丝螺套的尺寸和容量。
2. 材质：钢丝螺套可以由不同材料制成，包括钢、铜和铝等。
标注应明确指出钢丝螺套的材质，以便用户选择合适的材料。
3. 尺寸：标注应指出钢丝螺套的内径、外径和长度，以确保用
户选择正确的钢丝螺套进行连接。
4. 负载能力：标注应明确指出钢丝螺套的负载能力，即它能承
受的最大重量。
这可以帮助用户选择适合其需求的钢丝螺套。
5. 安装说明：标注应包括钢丝螺套的安装说明，包括其使用的
工具和技术。
这可以确保用户正确安装钢丝螺套，以确保其安全性和可靠性。
以上是钢丝螺套标注示例，希望对您有所帮助。
- 1 -。
钢螺套的安装方法
钢螺套的安装方法钢螺套是一种常用的机械连接件，广泛应用于各种领域，如机械设备、汽车、电子产品、建筑等。
它具有耐高温、耐腐蚀、抗拉力强等特点，能够有效地增加螺纹连接的强度和耐久性。
下面将详细介绍钢螺套的安装方法。
1. 准备工作在安装钢螺套之前，首先需要准备好以下工具和材料：钢螺套、安装套装工具、螺纹螺钉、螺钉加工工具、润滑油等。
2. 根据需要选择合适的钢螺套型号和尺寸根据需要连接的螺纹孔尺寸和要求，选择合适的钢螺套型号和尺寸。
钢螺套有着不同的规格和尺寸，应根据具体情况来选择。
3. 准备螺纹孔使用螺纹螺钉将螺纹孔加工成合适的尺寸和形状，确保螺纹孔的质量和尺寸符合钢螺套的要求。
加工前应先清理螺纹孔，去除油污、杂质等，以保持良好的加工质量。
4. 安装钢螺套将钢螺套的内螺纹涂抹一定量的润滑油，以减少安装时的摩擦阻力。
然后，用安装套装工具将钢螺套插入螺纹孔中。
安装时要注意保持钢螺套与螺纹孔的同轴度，以免损坏钢螺套和螺纹孔。
5. 固定钢螺套安装钢螺套后，使用螺钉加工工具将螺钉旋入钢螺套的内螺纹中。
螺钉的尺寸和力度应根据具体情况来选择，以确保连接的强度和稳固性。
6. 检查和测试安装完成后，应对整个连接进行检查和测试。
检查连接是否紧固牢固，螺纹孔是否出现裂纹或变形等情况。
可以进行一定的力度测试，确保螺纹连接的可靠性和稳定性。
需要注意的是，在进行钢螺套安装时，应根据具体情况遵循相应的安装说明和操作规程。
不同型号、规格和尺寸的钢螺套可能具有不同的安装要求和工作性能，操作时应仔细阅读相关说明书并按规定进行操作。
总之，钢螺套的安装方法主要包括准备工作、螺纹孔准备、安装钢螺套、固定钢螺套以及检查和测试等步骤。
正确的安装方法和操作规程能够确保钢螺套连接的可靠性和稳定性，提高螺纹连接的强度和耐久性。
