电视原理实验指导书通信与电子工程学院信息与通信工程中心2008年11月实验一视频通道波形的观测与分析 .......................................................... 实验二音频通道波形的观测与分析 .......................................................... 实验三全电视信号的观测与分析 ............................................................一. 实验性质及目的本实验为验证性实验。
应达到以下目的:1. 了解视频信号的编码及显示原理。
2. 了解三基色混色原理。
二. 实验内容观测彩色电视视频通道波形。
三. 实验仪器彩色电视机，双踪示波器，电视信号发生器。
・基本原理三基色原理：任何一种彩色都可以由三种基本彩色光混合产生，任一种彩色都可以分解为三种基色。
将三基色 按不同比例合成可以引起不同的彩色感觉。
合成彩色的亮度由三基色之和决定；而色度（色调和饱和 度）由三基色之比例决定。
三个基色必须是独立的。
在彩色电视中，通常选用红（用字母R 表示）、绿 （用字母G 表示）、蓝（用字母B 表示）作为三种基色光。
三基色原理为彩色电视技术奠定了理论基础， 极大地简化了用电信号来传送彩色图像的技术问题。
彩色混色法有两种：一种是彩色光的混色，这种方式是用加法混色。
例如彩色电视中，利用三基 色原理将彩色分解和重现，最终使三基色光同时作用于人眼中，视觉相加混合获得不同的彩色感觉。
如绘画等，它们的混色规律是不同的。
这里只讨论彩色电绿、蓝色荧光粉上，利用人眼的空间混色作用，在屏幕上依次显示片、黄.青、绿、紫、红、蓝、黑实验视频通道波形的观测与分析视所用的相加混色法。
显像三基色要混合成白光，所需 光通量之比是由所选用的标准白光 和所选三基色的不同而决定的。
由于 不同制式的彩色电视引起的图像亮 度误差很小，完全能满足人眼视觉对 亮度的要求，故亮度方程通常近似写 成：Y 二 0.30R+0.59G+0.11B视频通道信号波形分析：构成标准彩条测试信号的R 、G 、B 三基色信号波形，分别如图1 — 1（b ）、（c ）、（d ）所示。
小屏幕黑白电视机实训指导书
小屏幕黑白电视机指导用书一、实训课题小屏幕黑白电视机组装二、实训时间安排时间内容第一天实训安全和实训规范教育，黑白电视机工作原理学习第二天黑白电视机工作原理学习，制定安装工艺流程，讨论第三天安装跨接线和电阻，相互检查第四天安装二极管，相互检查第五天安装元片电容，相互检查第六天安装三极管、接插件，相互检查第七天安装电位器、电解电容，相互检查第八天安装其他大元件，相互检查第九天电视机总装、调试与维修第十天电视机调试与维修，完成实训报告三、实习目标1.知识目标（1）使学生掌握电视机的各类元器件，与基本结构（2）初步掌握黑白电视机的工作原理2.能力目标（1）认识并了解黑白电视机（2）能基本了解黑白电视机的工作原理（3）可对黑白电视机的故障进行分析与维修3.情感目标（1）培养学生对学习的兴趣且培养学生的动手能力（2）使学生在学习的过程中能团结协作（3）培养学生的思维能力以及学习新技能的能力（4）培养学生的综合素质、培养创新意识四、学生技能训练知识准备1.了解黑白电视机的基本原理2.能够正确使用焊接工具、检测工具五、实训场地、设施要求1.电视机实训室2.焊接工具、检测工具、维修工具六、实训室使用的实训工具1.焊接工具、焊料、检测工具、维修工具2.小屏幕黑白电视机组装实习指导用书七、实训工艺规范要求1.作业手法熟练2.能了解黑白电视机的基本原理3.有完整的思路4.能独立完成整个组装、检测、维修的过程5.注意各类细节八、技能训练步骤及技术要领1.懂得实训的的目的要求2.形成实现功能的思路3.学生独立组装4.分组进行检测维修5.维修及完善九、实训安全要求及处置方案1.穿实训工作服2.注意安全使用实训工具十、职业技能训练的反馈矫正措施在学生做的过程中，教师进行巡回指导，发现问题及时指出并加于纠正。
十一、实训报告、体会的书写要求1．条理清楚、文理通顺、语句符合技术规范、字迹工整、图表清楚。
2．在实训过程中，应将碰到的问题、出现的错误、解决的方法等内容书写下来。
电视机原理与维修实训指导书
《电视机原理与维修》综合实训指导书一、实训目的初步掌握彩色电视机整机调试的内容、步骤和方法。
二、实训器材1、常用工具：电烙铁、螺丝刀等；2、常用元件：电阻、电感、电容、变阻器等；3、常用仪器：扫描仪、双综示波器、彩色电视信号发生器、万用表等。
三、实训项目针对实际彩色电视机，完成下列调试工作：1、检查选台装置；2、行频、行幅和行中心位置调试；3、场频、场幅和场中心位置调试；4、枕形失真调试；5、色纯、色聚、白平衡调试6、聚焦调试；7、视频检波调试；8、AGC、AFT调试；9、伴音鉴频特征的调试；10、副载波振荡器频率（APC）调试；11、延时解调器调试；12、色饱和度、对比度、亮度和副亮度的调试。
四、实训内容和步骤1、电源常见的故障分析与检修图表1(1)无光栅、无伴音,开机即烧熔丝(保险丝)开机烧熔丝,说明电源电路中有元器件击穿或短路,通常用测量电阻的方法来判断故障部位.①拔下电视机电源线,更换熔丝,接通电视机电源开关,拔下消磁线圈用万用表R×1kΩ挡测量电视机电源插头两端的直流电阻,阻值应接近无穷大,交替表笔测量也应如此.否则为互感滤波器中的元件或桥式整流二极管击穿(或并联在二极管两端的电容击穿)短路.②顺便测量消磁线圈两端的直流电阻,正常时为15Ω左右,若过小,则消磁线圈局部短路,会引起烧熔丝.再测量消磁电路热敏电阻两端的阻值,正常时为15Ω左右,若偏离较多但未开路,则它失去了正热敏特性引起开机烧熔丝.③测量开关管集电极与发射极之间的电阻(黑表笔接集电极),阻值应为几十kΩ若阻值很小或为零,则开关管击穿或并联在开关管两端的电容击穿.(2)无光栅、无伴音,机你有“吱吱”声有“吱吱”声说明开关电源在振荡.这时可测量开关电源主路输出电压(通常为+110V左右,有的机型为130V),有如下几种情况.①110V主路输出电压正常,通常是行扫描电路有故障.②住路输出电压只有几十伏,常见原因有:一是行输出级有故障,通常是行输出变压器局部短路;二是开关电源主路点验之外的负载(例如场输出级、伴音功放级)有短路现象;三是开关电源中稳压电路有故障,造成输出电压降低.这种情况下改接假负载有利于判断故障部位.③有些开关电源,即使逐鹿负载短路(例如行输出管击穿),110V电压变为0V,开关电源仍能振荡.(3)无光栅、无伴音,机内无“吱吱”声无光栅、无伴音,面板上的指示灯不亮,熔丝未断,机内也不发出“吱吱”声,这说明电源整流电路中有开路性故障或开关电源未起振.①测量开关管集电极对地的直流电压,正常时为300V左右.如果无此电压,可能是整流滤波电器中的限流电阻开路、电源线断或开关变压器初级绕组开路;如果300V左右的电压正常,则为开关电源没有起振.当整流滤波电路中的限流电阻烧开路时,应检查整流管、滤波电容或开关管等元件有无击穿现象.②开关电源是否振荡,可通过测量开关管发射结的电压来判断.当开关管发射结为1.5V左右的反向电压,则表明开关电源振荡正常.开关电源不起振的原因有:一是启动电路开路;二是正反馈电路有故障(应仔细检查开关比压气引脚周围哟无细裂痕);三是开关振荡管电路.③若能够开机,但很开变为无光、无声,通常是保护电路启动所致.造成保护电路启动的原因,一般是出现了过压或过流故障,湖保护电路自身出现了故障.2、行扫描电路常见故障分析与检修图表2(1)无光栅、无伴音对于12V电源取自自行输出级的彩色电视机来说,无光栅、无伴音可能是电源电路的故障,也可能是行扫描电路的故障.电源电路引起的无光栅、无伴音在前面已经做了介绍,现在行扫描电路引起的无光栅、无伴音进行分析.检修时首先测量行输出管集电极电压,通常为115V左右.若电压很低或为0V,则关机测量行输出管集电极对地电阻(R×1kΩ挡,红笔接地),正常时应该大于10kΩ;若阻值很小或为0,说明行输出级有元件击穿对地短路.常见的有行输出管c-e击穿、阻尼二极管击穿、行逆程电容或S 校正电容击穿或严重漏电.如果行输出管集电极对地电阻正常,当但电压很低,可将行激励管集电极限流电阻断开,再测量行输出管集电极电压,如果电压恢复到正常,说明行输出级有元件在高压状态下短路.如果行输出管集电极电压正常,可测行输出管基极电压,正常时有一个小负压(即发射结反偏),它是前级电路正常的标志.若行输出管基极无小负压,可测行推管基极的直流电压,正常时为0.3V左右.若行推动管基极电压不正常,则应检查集成电路的行扫描小信号处理电路.对行扫描小信号处理电路的检查,主要则量集成电路有关引出脚的直流电压并与电路图中给出的数值比较(应注意X射线保护电路是否启动),如果差别较大,则应先检查外围元件是否损坏,若外围元件正常则更换集成电路.如果与扫描小信号处理电路有关的引出脚电压正常,则可用示波器观察\行振荡波形,以判断是否起振.(2)光栅明暗闪动、图像模糊光栅忽明忽暗,图像不清,有时拌随行幅不足或行幅增大现象.这种故障多为现象管的中、高压供电电压不稳造成的,一般是行输出变压器性能不良或加速极所接的滤波电容不良,也可能是显像管管座不良.当光栅明暗闪动时,在行输出管集电极回路中串入万用表直接电流挡观察,若测得电流比正常值(37cm机为250~300mA,54cm机为350~400mA)大,并有明显摆动,则为行输出变压器内部跳火所致.当光栅亮度不足,或伴有行幅不足出现,测行输出管集电极电压比正常值低几V,则为行输出变压器内部短路或行S校正电容器漏电所致.当光栅亮度不足,并伴有行幅增大的现象,则多为行输出变压器次级绕组不良,或高压整流管内部短路,使显像管阳极高压降低所致.当光栅亮度不足,图像模糊,则一般是显象管加速级滤波电容性能不良或显象管座性能不良.(3) 开机一段时间烧行输出管开机后,短则数秒钟,多则数小时,电视机声像全无,检查发现行输出管击穿短路.换上新管后,电视机恢复正常,但没过多久,又重复上述现象.当出现上述情况时,不要急于更换新行输出管,应查明行输出管击穿的原因.一是行输出级供电电压升高,或行逆程电容容量减少,使行逆程反峰电压过高而击穿行输出管;二是行输出转线圈局部短路,或行输出变压器局部短路,或行S校正电容耐压降低,在工作状态下漏电使行输出管过流而烧坏;三是行振荡定时元件接触不良或参数变化,使行振荡频率偏低、行输出管饱和导通的时间过长、产生的行逆程脉冲过高而使行管损坏。
电视实习指导书
电视机安装与调试实习指导书福建工程学院电子电气实训中心基本知识黑白电视机原理框图电视机在接收到电视节目信号后，经过系列电路处理，最终在荧光屏上重现被传送的图像；通过扬声器播出被传送的伴音。
如图1-1所示方框图是超外差内载波式黑白电视机的原理框图一、黑自电视机的组成及其各部分的作用下面以电视信号为线索来说明电视机各部分的作用及其基本原理1．高频调谐器(高频头)由天线收到的高频图像信号与高频伴音信号经馈线进入高频头。
高频头由输入电路、高频放大器，本振和混频级组成。
其主要作用是：选择并放大所接收频道的微弱电信号；抑制干扰信号；与天线实现阻抗匹配，保证信号能最有效传输；进行电视信号频率变换，完成超外差作用。
输入电路由无源网络组成，对天线接收到的信号进行频道选择，把所要接收到的信号最有效地传送给高放级。
高频头中有频道选择机构，可选择所需要接收的频道。
高放级将输入电路所选择的频率信号进行放大，提高信号功率对机内噪声、功率的比值(Ep 信噪比)，减少信号受到机内噪声的干扰，其增益约为20dB，同时将所放大的高频信号送人混频级，高放级要求有8MHz带宽，以保证电视信号顺利通过。
本机振荡器所产生的振荡频率送至混频级，该振荡频率总比所接收的电视图像载频高一个固定中频(38MHz)。
在混频级中，高放级送来的图像和伴音信号与本振信号完成混频作用。
产生频率范围较低的图像中频和伴音中频，并送到中放通道。
中频频率为本振频率减去所接收电视图像和伴音的载频；下面以接收第二频道信号为例：95．75(本振频率)-57．75 (图像载频)=38MHz (图像中频)95．75(本振频率)-64．25(图像载频)=31.5MHz(图像中频)这样，高频头将高频电视信号接收进来进行处理；变为固定的图像中频和伴音中频然后送往中频放大器。
2．中频放大器将混频送来的图像中频和伴音中频信号，按一定频率特性进行放大。
对图像中频信号放大达60dB左右；而对伴音中频信号的放大则小得多，只有34dB左右，压低伴音中频放大量是为了防止伴音干扰图像。
32寸液晶电视实验指导书

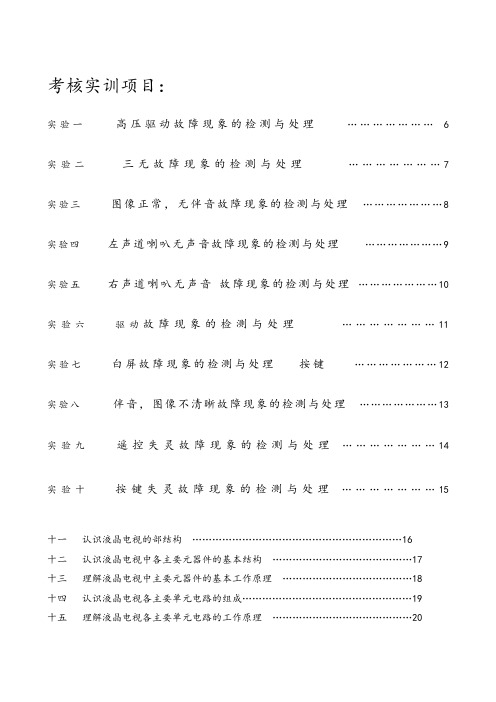

考核实训项目：实验一高压驱动故障现象的检测与处理 (6)实验二三无故障现象的检测与处理 (7)实验三图像正常，无伴音故障现象的检测与处理 (8)实验四左声道喇叭无声音故障现象的检测与处理 (9)实验五右声道喇叭无声音故障现象的检测与处理 (10)实验六驱动故障现象的检测与处理 (11)实验七白屏故障现象的检测与处理按键 (12)实验八伴音，图像不清晰故障现象的检测与处理 (13)实验九遥控失灵故障现象的检测与处理 (14)实验十按键失灵故障现象的检测与处理 (15)十一认识液晶电视的部结构 (16)十二认识液晶电视中各主要元器件的基本结构 (17)十三理解液晶电视中主要元器件的基本工作原理 (18)十四认识液晶电视各主要单元电路的组成 (19)十五理解液晶电视各主要单元电路的工作原理 (20)十六认识液晶显示屏的组成及工作原理 (21)十七认识主要IC的功能及原理 (22)十八工厂菜单的进入方法及调试 (31)十九贴片元件的焊接方法 (35)二十电视机开关电源的工作原理 (43)二十一不能读U故障现象的检测与处理 (44)二十二白屏故障现象的检修指导 (45)二十三图像偏色或缺色故障现象的检修指导 (46)二十四花屏故障现象的检测指导 (47)二十五接入VGA后无信号故障现象的检修指导 (48)二十六指示灯不亮故障现象的检修指导 (49)二十七液晶屏点屏的方法 (50)二十八液晶屏街口定义 (51)二十九整机装配 (52)三十电子调谐器的测量与分析 (54)三十一视频信号处理流程测量与分析 (58)三十二音频信号处理流程与分析 (59)三十三 AD模数转换控制测量与分析 (60)三十四开关稳压电路测量与分析 (61)三十五逆变器背光驱动电路测量与分析 (64)实验台智能考核系统操作说明一、基本操作：1.1 首先连接好液晶电视原理与故障检测板与液晶电视机连接线，考核接口与控制台的考核输出接口对接。
电视机维修实训项目指导书
电视机维修实训
实训项目指导书实训指导教师X X X
实训项目一
三洋A6机芯彩电开关电源电路分析
实训目标
1.掌握三洋A6机芯彩电开关电源的工作原理。
2.熟悉A2116型机开关电源特殊元器件的外形、构造、性能及
检测方法，了解他们在机芯板中的安装位置。
3.进一步熟悉焊接技术，并了解特殊元器件的安装要求。
4.实训器材：
A6机芯彩色电视机8台，万用表8只，A6机芯图纸等。
实训步骤
1.根据A2116机芯开关电源电路图，分析其整流滤波电路工作
原理。
VD515
RT501
S501
T581
VD532 VD531
2.根据A2116机芯开关电源电路图，分析开关电源有哪几组输
出电压，电压值是多少，分别向那些电路供电？
3.熟悉A2116型机开关电源中以下特殊元器件的外形、构造、性能及检测方法，了解他们在机芯板中的安装位置。
特殊元器件：
RT501 V581 V513 VD515 R520 VD532 T581 C507 VD531
实训项目二
三洋A6机芯彩电开关电源电路分析
实训目标
5.掌握三洋A6机芯彩电开关电源的工作原理。
6.熟悉A2116型机开关电源特殊元器件的外形、构造、性能及
检测方法，了解他们在机芯板中的安装位置。
7.进一步熟悉焊接技术，并了解特殊元器件的安装要求。
实训步骤。
大屏幕数码彩电实训指导书
项目一用户功能调试与设置一、实验目的1. 了解数码彩电用户功能调整项目；2. 熟练掌握I2C总线彩电用户调整方法及调整依据。
3.充分掌握I2C彩电进入退出总线的设置方法。
二、实验设备(1)三洋主板彩电（2)遥控器 (3)7号电池三、实验内容与步骤操作意图：为彩电生产企业培养生产调试工需要同时适应彩电维修调整用户菜单，满足用户需要，提高自己的信誉度和实践能力。
本项实训的要求：1.服从老师工位安排，不得串位，各工位要独立完成。
2.不动做与本次实训无关的实习项目3.调出工厂菜单后不得修改里面的数据，本实训只作常规学习，应正确退出工厂模式。
操作与记录（一）、遥控、面板操作1.功能设定：（1）语言设定：本机有__________和_________语言可设定,通过_____________进入。
只有一种文字语言是___________损坏所致。
（2）日历设定：在功能菜单中，按_______或_______键选到此项,按_______或________键来改变月历。
日历菜单显示后，按_________键退出该菜单。
（3）游戏操作：本机有__________和_________游戏可设定,通过_________键进入。
进入游戏1后按_______键实现翻转功能, 按______键进入加速下降功能, 按______键作为向右移动功能, 按_____键作为向左移动功能,按_________键退出游戏。
（4）开关机时间设定：按______改变小时,按_______键改变分钟。
（5）彩色制式设定：本机按_______键进行制式设定,他们的制式有__________、__________、__________和_____________。
当调到__________制式时彩色失真。
（6）伴音制式设定：本机按_______键进行制式设定,他们的制式有__________、__________和__________。
当调到__________制式时无伴音只有沙沙声。
XXXX01电视机实验指导书doc-欢迎您访问黄河科技学
XXXX01电视机实验指导书doc-欢迎您访问黄河科技学电视机原理实验指导书主编：李海霞编者：张具琴高景霞贾洁黄河科技学院信息工程学院I前言随着科学技术的飞速发展，电视接收机作为人们的生活和工作不可缺少的信息来源之一，模拟彩色电视机先后从分立到集成，从半遥控彩电到全遥控彩电，从四片机到大片机及I2C总线机。
尤其是20世纪末得到令人惊讶的进步，高质量多功能数字电视的诞生更是将电视技术推向模拟电视无法比拟的高度。
相信不久的将来，以互交式网络型为特点的数字彩色电视机进入千家万户。
为配合电视机原理课程，在系统地了解电视机基本知识和掌握彩色电视的工作原理的基础上，加强电视机实验教学，通过对典型彩色电视机原理实验的技能培训，使学生熟悉各种元器件性能和作用，熟悉彩色电视工作原理，掌握彩色电视机基本调试技能和维修技能的目的。
同时通过彩色电视机实验教学过程中使学生较熟练掌握所用测试仪器的使用方法。
为适应数字电视发展的需要，本书中安排了液晶彩色数字电视机和等离子彩色数字电视机实验课程，使学生通过实验掌握数字电视信源压缩编码器，信道编解码与调制以及液晶和等离子显示器的原理。
II由于电视技术发展较快，内容日新月异，加之编者水平有限，错误和不妥之处在所难免，敬请读者批评指正。
目录实验一典型二片集成电路全遥控彩色电视机整机分析与PCB板图对照 (1)实验二高频头与图像、伴音中放通道电路分析 (7)实验三采用标准彩条信号对彩色解码器的研究 (9)实验四开关稳压电源分析与测试 (15)实验五微处理器控制电路分析及遥控系统的研究 (18)III实验六CRT供电电路与视频放大电路测量 (23)实验七同步分离与行、场扫描电路分析与测量 (26)实验八整机故障模拟、演示系统实验研究 (30)实验九液晶数字电视机整机分析 (33)实验十等离子数字彩色电视机整机分析 (42)附录一彩色电视图像信号发生器 (52)附录二双踪示波器 (54)附录三扫频仪 (56)IV实验一典型二片集成电路全遥控彩色电视机整机分析与PCB板图对照一、实验目的1、理解和掌握彩色电视机电路的工作原理。
电视机实验指导书
电视技术实验指导讲义龙世瑜编实验一高频头测试一、试验目的：1．学会高频头幅频特性的检测方法。
2．掌握对高频头各端口电压的测量方法，通过对高频头端口电压的检测进一步理解高频头自动扫描调谐过程及频段选择的工作原理。
3．通过对高频头端口电压的检测掌握分析高频头故障的方法。
二、实验设备：长虹R2118彩色电视机、BT3扫频仪、双踪示波器、万用表三、实验步骤、方法与要求：1．用扫频仪观测高频头的特性曲线。
方法：扫频仪输出信号从天线注入，探头“地”与高频头“地”相接。
从高频头IF端观测频率特性曲线；使电视机工作在手动扫描状态，上下扫描时，观测曲线在横轴上的变化：改变扫频仪的接地点与接地线的长度，观测曲线形状的变化。
要求：绘制频率特性曲线；确定训频段的接收频率范围；找到接地点的变化对测试结果的影响规律，掌握测试频率特性曲线的方法。
2．自动扫描时，测试高频头调谐电压的变化。
方法：(1)在实训用电视机的原理图上找到中央微处理器VT的输出端及高频头的VT输入端，并在印刷电路板上找到对应位置。
(2)使电视机工作在自动扫描状态，用示波器CHl观测IC201(中央处理器)60脚输出的调谐电压控制脉冲的波形，同时用示波器CH2或万用表观测高频头VT 端的直流电压变化情况。
在这一步骤中，找出高频头在扫描状态时调谐电压的变化规律及与微处理器输出波形对应的情况。
要求：学会通过同时对两个物理量的测试找出它们之间的规律，找出高频头在扫描状态调谐电压的变化规律，分析其控制过程。
3．测试频段转换时，高频头工作电压的变化。
方法：分别使电视机工作在VL、VH、UHF频段，测量高频头U/V、L/H端的直流电压。
要求：找出各点电压与频段的对应关系，从中理解高频头频段选择的工作原理四、思考题：1、在自动扫描过程中，如果微处理器的输出波形在改变，而高频头的调谐电压却不变化，可能是什么问题?2、高频头各端电压正常却不能正常接受电视台的信号，可能是什么问题？实验二、中放电路测试一、试验目的：1．学会中放通道幅频特性的测试方法。
(广告传媒)彩色电视机环境试验作业指导书
文件类型三级文件执行部门检测中心受控状态年月日时分文件号执行日期及有效期彩色电视机环境试验作业指导书目的：规范彩色电视机环境试验过程；2.1 一般要求2.1.1试验样品试验样品（以下简称“样品”）应是在逐批检查的合格批中随机抽取的合格品。
2.1.2试验顺序本标准包括气候试验和机械试验，先进行气候试验，再进行机械试验。
气候试验和机械试验应在同一样品上进行。
2.1.2.1气候试验顺序a) 高温负荷试验；b) 高温贮存试验；c) 恒定湿热试验；d) 低温负荷试验；e) 低温贮存试验；f) 温度变化试验注：f)、g)两项暂用于彩色电视接收机。
2.1.2.2机械试验的顺序a) 扫频振动试验；b) 碰撞试验；c) 跌落试验。
d) 模拟运输。
2.1.3试验程序a) 样品预处理；b) 初始检测；c) 条件试验；d) 恢复；e) 最后检测。
2.1.4样品预处理当样品原来所处环境条件不符合正常试验大气条件且对其产生影响时，为了去掉或部分消除其原有的影响，应对其进行预处理。
2.1.4.1预处理条件温度：20℃～30℃；相对湿度：45%～65%；大气压：86KPa～106Kpa。
2.1.4.2预处理方法将无包装的样品放入符合2.1.4.1 规定条件的试验箱（室）内搁置48H。
2.1.5样品的恢复和检测条件样品经试验之后的恢复和检测均在下列正常试验大气条件下进行。
温度：15℃～35℃；相对湿度：45%～75%；大气压：86KPa～106Kpa。
2.1.6检测项目的要求及方法2.1.6.1外观与机械结构检测2.1.6.1.1要求样品外表应无锈蚀、霉斑、镀涂层剥落、划痕、毛刺、塑料件起泡、开裂、变形、灌注物溢出等现象，文字符号标志应清晰，结构件与控制元件应完整、无机械损伤，功能应正常。
2.1.6.1.2 方法用目测及手感检测。
2.1.6.2电、声、光、机械等性能检测2.1.6.2.1要求电、声、光、机械等性能的检测项目按2.1.7 规定，其参数应符合有关产品标准规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全注意事项一、本实验中使用的开关电源为“离线式”开关电源，即印刷板粗虚线内的地线为“热地”，与市电相通，粗虚线之外的地线为“冷地”。
为安全起见，实验台采用1：1隔离变压器，印刷大板上所有导体与电网隔离，因此，在做实验时，应切记“单手操作”！以避免麻电。
二、本实验台印刷大板上所有的直流电源均以同一地线为基点，此地线亦与印刷大板机箱，显象管机箱相通，在通电操作时，应尽量避免人体同时触及地线和其它导体。
三、本实验台的高压、中压具体情况和安全措施如下：（一）显象管第二阳极高压，约+2万伏，用40KV，105℃的硅橡胶导线绝缘，平时应注意保持清洁和干燥，同时应绝对避免损伤！（二）显象管第一阳极高压（聚焦极）约+8KV，第二栅极高压约+800V用相应的安全导线绝缘，平时应注意保持清洁和干燥，同时应绝对避免损伤！（三）印刷大板上XS501为消磁线圈插座，在整机电源开机瞬间或消磁线圈未插上时，插座两针之间有～220V电压（与电网隔离），应避免同时触及。
（四）印刷大板上TP501及连接导体有+270V直流电压，应避免与地线同时触及。
（五）印刷大板上TP503及连接导体有+190V直流电压，应避免与地线同时触及。
（六）印刷大板上TP504及连接导体有+110V直流电压，应避免与地线同时触及。
（七）装卸器件和调换元件应由专业人员操作。
（八）整个实验台都应先连接好各个插头座后再通电，断电后再插拔各插头座，绝对避免带电情况下插拔插头座，尤其是高压帽部分的插拔，带电情况下不允许插拔，更不允许裸露在外！！实验一整机框图确认实验一、实验目的结合电原理图和整机框图，对实验台上的各个功能模块（以IC为核心）进行确认。
二、实验器材和资料1．THA WTV实验台、三洋彩电实验模块（含遥控器）2．整机原理图3．THA WTV实验台三洋彩电实验指导书三、实验内容和步骤1．对照元器件进行确认。
2．结合彩电原理，画出确认后的整机框图，并注明各部件位号。
四、实验报告结合确认后的整机框图，叙述各个功能模块在电路中的作用。
实验二遥控器操作实验一、实验目的掌握遥控器使用方法（包括用户键和工厂键）二、实验器材和资料1．THA WTV实验台、三洋彩电实验模块（含遥控器）2．整机原理图3．THA WTV实验台三洋彩电实验指导书三、实验内容和步骤1．遥控键进入用户键，对用户菜单进行确认。
2．遥控键进入工厂键，对工厂菜单进行确认（注意不要修改数据）。
在遥控器上找到进入工厂键的圆形小孔，用回形针或细小的针状物体按下此按键，即可进入工厂模式。
3．记录菜单内容，并加以说明。
四、实验报告1．记录菜单内容，并加以说明。
2．描述总线控制方式和阐述其原理。
实验三自动搜台、存台实验一、实验目的进行自动搜台、存台实验，并结合自动搜台、存台的有关现象进行调谐器工作状态分析。
二、实验器材和资料1．THA WTV实验台、三洋彩电实验模块（含遥控器）2．CA TV 有线电视（或开路电视信号）3．万用表4．整机原理图5．THA WTV实验台三洋彩电实验指导书三、实验内容和步骤1．熟悉遥控器使用方法2．在用户菜单中寻找自动搜台进行自动搜台，同时观察工作波段指示灯和调谐器电压值的变化情况。
3．对已存台的波段，调谐电压值作记录，并阐明存台原理（调谐器工作状态分析）。
四、实验报告作存台记录，阐明存台原理。
实验四TV/AV 切换实验一、实验目的进行TV/A V 切换，并结合原理进行TV/A V切换原理分析。
二、实验器材和资料1．THA WTV实验台、三洋彩电实验模块（含遥控器）2．彩色电视机信号仪（或VCD、DVD）3．整机原理图3．THA WTV实验台三洋彩电实验指导书三、实验内容和步骤1．熟悉遥控器使用方法。
2．在用户菜单中寻找自动搜台进行自动搜台。
3．在A V插口上，接上来自彩信仪或VCD、DVD的视频信号。
4．进行TV/A V 切换，并结合原理，进行TV/A V 切换原理分析。
四、实验报告记录实验结果，并结合原理，进行TV/A V 切换原理分析。
实验五伴音音量控制实验一、实验目的操作用户键中的伴音音量控制，结合电原理图对操作原理加以说明。
二、实验器材和资料1．THA WTV实验台、三洋彩电实验模块（含遥控器）2．彩色电视机信号仪（或VCD、DVD）3．整机原理图3．THA WTV实验台三洋彩电实验指导书三、实验内容和步骤1．接收一个电视信号。
2．在用户菜单中寻找音量控制键，进行音量控制。
3．换A V信号，对音量进行控制。
4．结合电原理图对操作原理加以说明。
四、实验报告阐述本机音量控制原理。
五、思考题LC863528C能否用PWM方式对音量进行控制，电路如何设计。
实验六观察三基色信号实验一、实验目的结合三基色原理，观察和分析三基色信号。
二、实验器材和资料1．THA WTV实验台、三洋彩电实验模块（含遥控器）2．整机原理图3．THA WTV实验台三洋彩电实验指导书三、实验内容和步骤1．实验台接收A V信号，图像采用彩信仪的标准信号。
2．调节亮度、对比度和色饱和度，使屏幕上的彩带亮度、对比度和色饱和度适中。
3．用示波器观察输入的全电视信号，并记录（在彩信仪处观察）。
4．用示波器观察R、G、B三基色信号，记录并和资料上的三基色信号进行对照（TP201、TP202、TP203）。
5．分析三基色信号的形成途径。
四、实验报告1．记录全电视信号。
2．记录三基色信号，并作分析。
实验七观察行、帧波形实验一、实验目的1．观察行扫描、行激励、行输出波形2．观察帧激励、帧输出波形二、实验器材和资料1．THA WTV实验台、三洋彩电实验模块（含遥控器）2．整机原理图3．THA WTV实验台三洋彩电实验指导书三、实验内容和步骤1．实验台接收A V信号，图像采用彩信仪的标准信号。
2．结合整机电原理图，在适当观察点观察行扫描（TP403）、行激励（TP404）、行输出波形（TP407）。
3．结合整机电原理图，在适当观察点观察帧激励（TP408）、帧输出波形（TP405）4．实测以上形式的周期和幅度，并将相对应关系画在相同的坐标上。
四、实验报告整理以上实验观察到的波形，画在相对应关系的坐标纸上。
实验八自动亮度控制实验一、实验目的测定自动亮度控制特性二、实验器材和资料1．THA WTV实验台、三洋彩电实验模块（含遥控器）2．万用表3．整机原理图3．THA WTV实验台三洋彩电实验指导书三、实验内容和步骤1．实验台接收A V信号，图像采用彩信仪的标准信号。
2．根据ABL原理，测量Ib和V A电位（测量TP206、TP207的电压分别为V A、VB，Ib=(V A-VB)/R232）。
3．可用增大亮度的方法增加Ib，绘出Ib和V A两条曲线(在“图像”菜单中调节亮度值来改变亮度)。
4．分析ABL工作原理。
四、实验报告记录实验数据，绘出Ib和V A两条曲线，分析ABL工作原理。
实验九自动搜台、存台实验一、实验目的进行自动搜台、存台实验，并结合自动搜台、存台的有关数据进行微处理器总线原理分析。
二、实验器材和资料1．THA WTV实验台、三洋彩电实验模块（含遥控器）2．CA TV 有线电视（或开路电视信号）3．万用表4．整机原理图3．THA WTV实验台三洋彩电实验指导书三、实验内容和步骤1．熟悉遥控器使用方法。
2．在用户菜单中寻找自动搜台进行自动搜台，同时观察工作波段指示灯和调谐器电压值的变化情况。
3．对已存台的波段，调谐电压值作记录，并阐明存台原理（微处理器总线原理分析）。
四、实验报告作存台记录，阐明存台原理。
实验十帧幅调节实验一、实验目的进行帧幅调节实验，并结合总线控制原理，对帧幅调节这一过程进行原理分析。
二、实验器材和资料1．THA WTV实验台、三洋彩电实验模块（含遥控器）2．彩信仪（发送黑白格信号）3．万用表4．整机原理图3．THA WTV实验台三洋彩电实验指导书三、实验内容和步骤1．熟悉遥控器使用方法。
2．在工厂菜单中寻找帧幅调整键（记住原有数据，待实验后恢复）。
3．调节帧幅，观察显像管屏幕帧幅变化情况。
4．根据总线控制原理，结合电原理图和实验指导书，分析总线控制原理。
四、实验报告记录实验过程，分析总线控制原理。
实验十一字符定位实验一、实验目的观察字符定位所需的行脉冲和帧脉冲，并观察行脉冲和帧脉冲对字符的影响。
二、实验器材和资料1．THA WTV实验台、三洋彩电实验模块（含遥控器）2．彩信仪（发送黑白格信号）3．双踪示波器4．万用表5．整机原理图6．THA WTV实验台三洋彩电实验指导书三、实验内容和步骤1．显像管屏幕显示来自CPU的字符，用示波器观察送至CPU的行、帧脉冲，并作记录。
2．设法断开送至CPU的行脉冲，观察对图像和字符的影响。
3．设法断开送至CPU的帧脉冲，观察对图像和字符的影响。
4．分析行、帧脉冲对电路的影响。
四、实验报告记录实验过程，分析行、帧脉冲对字符的影响。
实验十二稳压电源开关振荡波形的测量一、实验目的观察和测量稳压电源开关振荡波形，测量稳压电源输出值。
二．实验器材和资料1．THA WTV实验台、三洋彩电实验模块（含遥控器）2．彩信仪（发送黑白格信号）3．双踪示波器4．万用表5．整机原理图6．THA WTV实验台三洋彩电实验指导书三、实验内容和步骤1．实验台接收彩信仪的黑白格信号，亮度、对比度适中。
2．用示波器观察开关变压器次级（TP505）的开关波形。
3．记录波形、频率和幅度值。
4．测量B1～B7直流电压输出值。
四、实验报告记录正常状态下稳压电源开关波形、频率和幅度，B1～B7直流电压输出值。
实验十三负载变化对开关波形的影响和对稳压电源输出值的影响一、实验目的观察和测量负载变化状态下稳压电源开关波形，测量稳压电源输出值。
二、实验器材和资料1．THA WTV实验台、三洋彩电实验模块（含遥控器）2．彩信仪（发送黑白格信号）3．双踪示波器4．万用表5．整机原理图6．THA WTV实验台三洋彩电实验指导书三、实验内容和步骤1．实验台接收彩信仪的黑白格信号，亮度、对比度关小，即尽量减小束电流。
2．用示波器观察开关变压器次级（TP505）的开关波形。
3．记录波形、频率和幅度值，并和实验十二的波形作比较。
4．测量B1～B7直流电压输出值。
5．亮度、对比度开大，尽量增加束电流。
6．用示波器观察开关变压器次级（TP505）的开关波形。
7．记录波形、频率和幅度值，并轻负载的波形作比较。
8．测量B1～B7直流电压输出值。
四、实验报告分别记录轻重负载状态下稳压电源开关波形、频率和幅度，稳压电源的输出值。
实验十四输入电压对开关波形的影响和对稳压电源输出值的影响一、实验目的观察和测量输入电压改变时稳压电源开关波形，测量稳压电源输出值。
二、实验器材和资料1．THA WTV实验台、三洋彩电实验模块（含遥控器）2．彩信仪（发送黑白格信号）3．双踪示波器4．万用表5．500W交流调压器6．整机原理图7．THA WTV实验台三洋彩电实验指导书三、实验内容和步骤1．实验台接收彩信仪的黑白格信号，亮度、对比度适中。
