关于IGBT启动电流大的分析与研究(全文) 【摘要】在电磁炉工作启动瞬间，由于是在硬开关下开始启动的，故开通启动电流非常大，有时可达100A以上，而目前电磁炉行业常使用的IGBT―H20R1203规格最大脉冲电流只能允许60A。
过大的启动电流是烧坏IGBT的因素之一，通过研究IGBT的特性，改变IGBT驱动电源，可有效降低IGBT启动电流，实践验证，将IGBT驱动电压由18V 改成12V，IGBT检锅时，IGBTCE电流可降低18A左右，启动电流降至规格要求附近。
【关键词】电磁感应加热;电磁炉;IGBT启动;IGBT驱动电源;IGBT 电压;IGBT电流1.引言目前在中低功率（2200W以下）电磁炉电控系统中，用得最多的是单管结构，即采用1个IGBT作为高频开关控制谐振回路。
在IGBT 启动后，一般是ZVS（零电压开关）状态，故IGBT在过零电压导通，电流与损耗都非常小，IGBT处于安全工作区。
但是，在启动时刻，IGBT 是在高电压下开通，此时会有一个非常大的脉冲电流。
如果脉冲电流过大，就会可能烧坏IGBT，影响系统的可靠性。
图1电磁炉单管电路主图2.分析在电磁炉未加热，待机状态，此时IGBT驱动电平为0，IGBT不开通。
假设输入火线与零线间输入电压时220V，则整流桥堆（BD1，如图1所示）输出的电压为220*=311V，此电压经过L2，此时L2相当于短路，因此311V直流电压加在IGBT的C极上。
实测开通时波形如图2所示。
图2IGBT开启时刻电压电流波形由图2可知，IGBT的电流上冲到72.6A，而目前电磁炉使用的IGBT，型号一般为H20R1203，其电路符合，封装，部分极限参数如下，图示最大规格是60A。
图3IGBT相关参数1原则上IGBT应用时是不应该超出其规格范围，否则就会超出IGBT 承受能力而烧坏IGBT。
因此，解决关于IGBT启动电流大问题非常重要。
从以上分析可知，开启时IGBT电压过高时其中一个因素，那么如果能够降低IGBTC极电压，那么其启动电流必小。

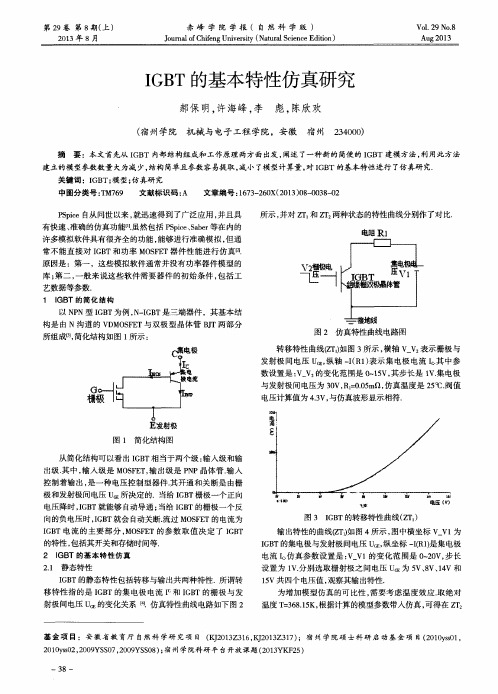

IGBT的基本特性仿真研究
