《建筑制图基础实训》小作业1(下载版)
建筑制图基础实训小作业(3)参考答案
小作业三一、填空题1、各种房屋，虽然在使用要求、外部造型、内部布局、结构形式以及细部构造上各不相同，但是构成建筑物的主要部分基本相同，一般有基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廊、天沟、雨水、勒脚、踢脚板等组成。
2、一套房屋施工图由建筑、结构、设备（给排水、采暖通风、电气）等专业共同配合协调，在技术设计的基础上绘制而成的。
房屋施工图分为建筑施工图、结构施工图和设备施工图。
3、在借用教材中图5-1和图5-2是小别墅住宅的剖切轴测图。
图中已注写出该房屋的各部分建筑名称有基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廓、天沟、雨水管、勒脚、踢脚板等组成。
4、总平面图是表达新建房屋所在基地有关范围的总体布局。
它表示了新建房屋的位置、朝向以及周围环境（如原有建筑、交通道路）等。
5、建筑总平面图中标注的尺寸是以米（m）为单位，一般标注到小数点后两位；其他建筑图样（平、立、剖面图）中所标注的尺寸则以毫米（mm）为单位；标高都是以米（m）为单位。
6、建筑施工图除总平面图外，还有建筑各层平面图、建筑各立面图、建筑剖面图和详图。
7、建筑平面图（除屋顶平面图之外）实际上是剖切位置位于门、窗、洞口处的水平剖视图。
它主要表示建筑物的平面形状、房间布置、内外交通联系及墙柱门窗等位置、尺寸材料和做法等情况。
一般来说，四层房屋应分别画出四层建筑平面图。
当四层房屋的二、三层平面布置图完全相同时，可只画出一个共同的平面图，该平面图称为标准层平面图。
8、建筑平面图中的外部尺寸应注写三道，第一道尺寸表示房屋水平方向总长。
即指从房屋水平方向总长到房屋水平方向总宽的总尺寸。
9、建筑立面图的图名可按以建筑墙面的特征命名，也可按以建筑各墙面的朝向命名，还可按以建筑两端定位轴线编号命名。
10、柱高是标注建筑物某一部位高度的一种尺寸形式。
它分为室内和室外地坪两种形式。
二、补图或填空1. 画出下列常用建筑材料图例(抄绘教材《土木工程制图》35页表3-3、163页表7-1相应图例) （1）自然土壤（2）夯实土壤（3）钢筋混凝土（4）天然石材（5）空心砖（6）多孔材料（7）普通砖（8）防水材料2. 写出下列建筑材料的名称(参考教材《土木工程制图》35页表3-3相应图例)（1）（）（2）（）（3）（）（4）（）3. 画出下列常用建筑图例(参考教材《土木工程制图》76页表5-2相应图例)（1）单扇平开门（2）双扇弹簧门（3）高窗（4）平开窗（5）墙上预留洞（6）墙上预留槽（7）顶层楼梯平面图（8）二层楼梯平面图三、解释下列符号的意义（1表示第4号详图索引在本张图纸上4 24一5 2（2） 表示第4号详图 索引 在第2号图纸上（3） 剖视从下向上（或从前向后）投影 剖视 索引（4） 表示第5号详图 详图标志 在第2号图纸上四、根据给定的平面图，完成下述问题：(尺寸数字请同学们自已标注上)1、填写平面图中的轴线编号；2、标注尺寸；3、标注室内标高（地面标高为零）E ED ±0.000 CB B－0.020 A五、根据楼梯剖面图完成楼梯底层平面图和二层平面图，要求尺寸、标高及标注完整①② ③(尺寸数字请同学们自己标注上)上下20。
建筑制图基础实训作业

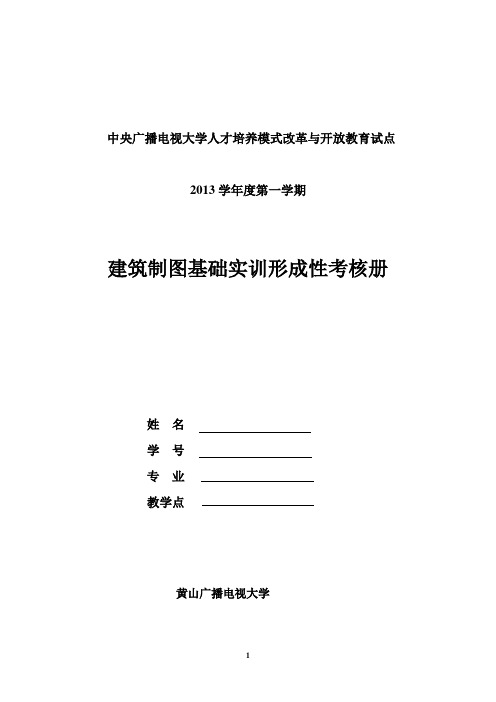

1 中央广播电视大学人才培养模式改革与开放教育试点 2013学年度第一学期
建筑制图基础实训形成性考核册
姓 名 学 号 专 业 教学点
黄山广播电视大学 2
① ⑤ ④ ③
1500 1800
②
1 1
作业一 1、写出图中指出的图线的名称，以及当b=0.7时的线宽。
2、注出窗立面图的比例。 3、根据所给的比例，注出外墙板长河高的实际尺寸。 窗立面图 外墙板立面图 1：60 4、作出下列建筑形体的剖面图与断面图。 （1）作1—1剖面图。
⑤ ④ ③ ② ① 序号 图线名称 线宽 3
（2）作形体的半剖面图。
（3）补绘1—1剖面图。 （4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。 1 2
2 1
2—2剖面图
1 1 2
2
1—1剖面 4
2---2 剖面图 1 1 1 1 剖面图
2 2
（5）补绘2-2剖面图
（6）补绘1—1、2—2、3—3断面图。 2 3 3 1 1
2 5
（7）补画1—1阶梯剖面图。 6
5、简答题 （1）土木工程制图中的图线有几种？其用途有何不同？
（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？ （3）图名有何作用？在注写图名时要注意哪些规定？ （4）剖面图与断面图的主要区别是什么？两者又有何联系？ （5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？ 7
作业二 一、填空题 1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力 的空间骨架，这种骨架就是 。 2、建筑结构按使用的材料不同，可分为 、 、 。 3、钢筋混凝土是由 复合材料。钢筋的特点是 ，而混凝土抗拉强度低，抗压强度高，在钢筋混凝土结构中，钢筋主要承受 ，混凝土主要承受 。 4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做 。 5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为： 、 、 、 和 。 6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。梁、柱的保护层最小厚度为 ，板和墙的保护层厚度为 ，且不应小于受力筋的 。 7、钢筋布置图也就是钢筋混凝土构件详图中的配筋图，它包括 、 、 。 8、说明钢筋图上所标注4Ф16和Ф6@150各字母和数字的意义： 4表示 ； Ф表示 ；6表示 ；@表示 ； 150表示 。 9、用平面图表示配置双层钢筋图时，顶层钢筋的画法是 ，底层钢筋的画法是 。 10、在钢筋混凝土结构图中，钢筋的断面图例是 ，无弯钩钢筋的端部图例是 或 ，无弯钩钢筋的搭接图例是 。 8
建筑制图基础作业(1-4)
建筑制图基础作业(1-4)建筑制图基础作业(1-4)一、引言建筑制图是建筑工程中非常重要的一环，通过绘制平面图、立面图、剖面图等图纸，将建筑设计方案具体化。
本旨在介绍建筑制图基础作业的相关内容，包括平面图的绘制、比例尺的运用、符号标记的使用等。
二、平面图的绘制1. 纸张选择与准备1.1 选择适合绘制平面图的纸张类型，如白图、巴卡纸等。
1.2 调整纸张大小和方向，根据需要确定绘制区域。
2. 绘制图框和边线2.1 在纸张上绘制图框，包括标题、比例尺、绘图单位等。
2.2 绘制边线，确保边线清晰、直线不弯曲。
3. 绘制建筑物轮廓3.1 确定建筑物的平面布局，在纸张上使用直尺和铅笔绘制建筑物的轮廓。
3.2 根据实际尺寸比例，在纸张上按比例绘制建筑物的平面图形。
4. 填充建筑物内部布局4.1 使用绘图符号和线条表达不同功能区域，如房间、走道、门窗等。
4.2 根据设计方案，在纸张上填充建筑物的内部布局，注意使用不同线型和颜色。
5. 添加文字说明与标注5.1 使用标准字体和字号，在图纸上添加文字说明建筑物的功能和布置。
5.2 使用符号标注重要的尺寸和细节，如墙厚、柱子位置等。
三、比例尺的运用1. 比例尺的定义与意义1.1 比例尺是表示绘图尺寸与实际尺寸之间比例关系的工具。
1.2 正确选择和使用比例尺能够保证绘图的准确性和实用性。
2. 常用的比例尺类型2.1 数字比例尺：如1:100、1:50，表示绘图尺寸是实际尺寸的多少分之一。
2.2 尺盒比例尺：使用一个专用的比例尺器进行测量，直接确定绘图尺寸。
3. 比例尺的绘制方法3.1 在平面图上选择一个合适的长度作为基准单位。
3.2 使用工具（尺、直角三角尺等）在绘制平面图时按照比例将图形绘制出来。
四、符号标记的使用1. 符号的分类1.1 墙体符号：用线型和颜色表达不同类型的墙壁。
1.2 室内家具符号：用简化的图形表示室内家具的位置和布置。
1.3 门窗符号：使用特定标识表示门和窗的类型和位置。
建筑制图基础作业1答案word精品
建筑制图基础平时作业1 m“厲罚中齐仪的代川和圧:们的投那答案:31 "上：匕.的曲向段瓯试朮出弟投彩J竹：：!；门体图答案:amm*F A E ?H N fe ^:^-^^二「工需.4>3N,uHr ；j ：rt^的血投搭*刿斷备r （线对投幣血的榊对傥豪十井掾出各特廉隹麗議线对投影 曲域仰的订实九小答案: (1)(4) EF 址 ____ 一找(2)(3)(4)/! .iwifh平面的第权形•判斯W Y mi対权够血的相对位M •并杯出冬待出位对投影面何Mft的鹿实大小。
・(I)三角形肚IA1 (2)5处形腿 ________ 面答案: (1)(2)(3)a0 | Vw平而图形是侧乖面ZbYHbninm三IIb為用"i 冊価：内取心臥悝厲卿w 曲| 12加比亚 I [fl] JlJiihii答案:答案:J m Ji边涉的i|帕投:--i L f.知IK为J L.A f.U< A .iC：CH -23答案:I心如忙点“ M线® r ”求厂点的水血川関呻片乩〕爪k ”AJA 1答案:b日b［二Kb" CC|)/bbjl・*心如眦\阿戊布1闭：“何f ,ih 出它耐的第一投彩答案:1 知［线郴玄卜盘乩戒M FT 答案:1 、匕为IK 的d血投龄和刈1帼答案:讪产日a3叮|3：,=3：3I IN ■•灿】i-i ■!汽f：0的匝們鬧答案:1、求距离的投影2、求距离的实长卜fi.求朴叫\甘勺尸涮的交虫判別!*［线讪的町见忙答案:1、求交点2、可见性判别I A ./RM J刖羊山;耐:上4 i| 一.牡ri 线i八附収性答案:1、在正面投影的三角形平面上作辅助线求三角形水平投影的交点2、可见性判别3、。
建筑制图基础实训形成性考核(1)
水工制图与识图实训
小作业一
1．写出图中指出的图线的名称，以及当b=0.7时的线宽。
2．注出窗立面图的比例。
3．根据所给的比例，注出外墙板长和高的
实际尺寸。
窗立面图
外墙板立面图1：60
4．作出下列形体的剖面图与断面图。
（1）补全1—1剖视图中的漏线。
（2）作形体的半剖视图。
（3）补绘1—1剖视图。
（4）补绘2—2剖视图（雨篷的材料为钢筋混凝土）。
2
1 1
2
1—1剖面
（5）补绘1—1阶梯剖视图。
（6）补绘1—1、2—2、3—3断面图。
5．填空
（1）图样上标注的尺寸数字是物体的 ，与所选择的比例无关。
（2）一个完整的尺寸是由 、 、 和
组成。
（3）在工程中，为了清楚地表达建筑物及其构配件各方位的形状，常采用的六面视图是 、 、 、 、 和 。
（4）假想用剖切平面将物体剖开，移去观察者与剖切平面之间的部分，画出剩余部分的投影图称为 ；若只画出剖切平面切着的部分的轮廓的图形称为 。
（5）断面图有三种特有的画法，分别是 、 、 。
2
3 3
1 1
2。
《建筑制图基础实训》试题及答案
广播电视大学2010-2011学年度第一学期期末考试《建筑制图基础实训》试题一、填空（每空2分，共30分）1、组合体的尺寸包括定形尺寸、定位尺寸和总体尺寸。
2、断面图可分为移出断面,重合断面和中断断面.3、建筑平面图中的三道尺寸指的是外包尺寸、轴线间尺寸和细部尺寸.4、两等直径圆柱轴线正交相贯，其相贯线是椭圆。
5、空间点A至侧投影面的距离用A// 坐标表示。
6、投影面平行面可分为水平面、正平面、侧平面三类。
7、正等轴测图中三个坐标的夹角为120°。
二、选择题（每题5分，共35分）1、已知点A（0，10,25）和点B（0，15，25），关于点A和点B的相对位置，哪一种判断是正确的？（ D )A、点A在点B前面B、点B在点A上方，且重影于V面上C、点A在点B前方，且重影在OZ轴上D、点B在点A前面2、正垂面的W投影（A ).A、呈类似形B、积聚为一直线C、反映平面对W面的倾角D、反映平面对H面的倾角3、两个回转体共轴时，其相贯线是（D ）.A．空间曲线B．椭圆C．直线 D．圆4、水平面与侧垂面相交，其交线是（ A ）。
A、侧垂线B、水平线C、一般线D、正平线5.选择形体正确的H面投影图（ C ）。
（A）（B) （C）（D）6。
选择形体正确的W面投影图（ A ）.7、不符合三面投影图的投影规律的是（A)A、长相等B、长对正C、宽相等D、高平齐三、1、过点M作一条与平面ABC平行的正平线.（12分）2、补全组合三个投影面上所缺的线。
（11分)3、补绘形体的H面投影。
（12分）。
《建筑制图基础》平时作业答案
《建筑制图基础》作业1答案一.根据立体图中各点地空间位置,画出它们地投影图.(作图过程：从立体图中1:1量出X.Y.Z坐标,画出A.B.C.D四点地三投影图.)二.已知A.B.C三点地两面投影,试求出第三投影,并作出立体图.(作图过程：从三投影图中1:1量出X.Y.Z坐标,画出A.B.C三点地立体图.)三.已知点B在点A地左方25mm,下方10mm,前方18mm,求出B 点地三面投影.并完成A点地第三投影.作图过程：从三投影图中1:1量出B 点与A点地X.Y.Z坐标差(△X=25mm；△Z=10mm；△Y=18mm),画出A.B两点地三面投影图.四.画出直线地第三投影,判断各直线对投影面地相对位置,并标出各特殊位置直线对投影面倾角地真实大小.答案：见教材第43页表3-2.五.画出平面地第三投影,判断各平面对投影面地相对位置,并标出各特殊位置平面对投影面倾角地真实大小.答案：见教材第58页表3-4.六.在三角形ABC内取一点D,使其距H面12mm,距V面20mm. 答案：七.在三角形ABC内作一距V面15mm地正平线.答案：八.完成五边形地正面投影（已知AB为侧平线）答案：(作图方法：在平面内作辅助线法解题)九.在AB线段上取一点C,使得AC︰CD=2︰3十.已知C点在AB线段上,求C点地水平投影(用两种方法).十一.已知M.N两点在ABC平面上,补求它们地第二投影.十二.已知AB.CD两直线相交于K点,求AB直线地正面投影.十三.已知AB线段地正面投影和对V面地倾角β=30°,补全其水平投影.十四.求点A到直线CD地垂直距离.十五.求直线AB与P面地交点,并判别直线AB地可见性.十六.求直线MN与ABC平面地交点,并判别直线MN地可见性.《建筑制图基础》作业2一.求下列立体地第三面投影及表面上各已知点和直线地三面投影.(1)求六棱柱表面A点.B点地三投影.（2）二.求下列曲面立体地第三面投影及其表面上各已知点和直线地三面投影.(1)(2)(2)三.完成被切割地平面立体地三面投影.(1)(2)答案：四.完成被切割地曲面立体地三面投影.(1)(2)(3)五.已知四坡屋面地倾角α=300及檐口线地H投影,求屋面交线地H投影和屋面地V投影.六.求小房与门斗及烟囱与屋面地表面交线.七.求三棱柱与圆锥地表面交线.八.求两圆柱地相贯线.(1)答案：（2）九.根据形体地两面投影,补绘第三投影. （1）(2)答案：求作平面图,先补画水平面.(3)答案：求作侧面图,先补画侧平面.(4)答案：求作侧面图,先补画侧平面.十.在三视图上标注尺寸(尺寸在视图上量取整数).答案：注：1)尺寸不能矛盾.多余.2)区分线性尺寸和圆弧尺寸地尺寸截止线画法.(1)(2) (请见教材第128页)答案：注尺寸1：1从图中量取,并取整数.《建筑制图基础》作业评讲(3)三.补全下列剖面图图中所缺地图线.（1）（2）（3）（4）四.在指定位置上,作出1-1.2-2剖面图.(1)答案：答案：（3）(4)答案：建筑制图基础作业4一.根据立体图画出A.B两点地三面投影图,并判别可见性.二.过A点作长度为30 mm,α=45°地正平线ＡＢ,已知Ｂ点在Ａ点地右上方.三.过K点作一直线与直线AB垂直,与直线CD相交,并补出直线CD地水平投影.四.求作圆锥被截切后地水平投影与侧面投影.五.已知四坡屋面地倾角α=30°及檐口线地H投影,求屋面交线地H投影和屋面地V.W投影.六.根据形体地两面投影,补绘第三投影.七.根据形体地三面投影,绘出正等轴侧图(简化系数为1).八.在指定位置上,作出1―1.2―2剖面图.。
建筑制图基础▲(19秋)形考作业1
建筑制图基础▲（19秋）形考作业1一、单选题共10题，40分1、下列平面图的绘制顺序正确的是（）。
A 画轴线→画墙体厚度及门窗定位线→画窗和门→加深墙、柱的剖断线B 画轴线→画窗和门→画墙体厚度及门窗定位线→加深墙、柱的剖断线C 画轴线→画墙体厚度及门窗定位线→加深墙、柱的剖断线→画窗和门D 画轴线→画窗和门→加深墙、柱的剖断线→画墙体厚度及门窗定位线我的得分：4分我的答案：C解析：暂无内容2、空间某两直线的三面投影均相交,其交点不符合点的投影规律,则这两条直线的位置关系为()。
A 平行B 相交C 交叉D 垂直我的得分：4分我的答案：C解析：暂无内容3、指北针一般标注在一层平面图和（）上。
A 设计总说明B 总平面图C 二层平面图D 基础施工图我的得分：4分我的答案：B解析：暂无内容4、下列不属于供暖系统主要组成部分的是（）。
A 热源B 热媒C 输热管网D 散热器我的得分：4分我的答案：B解析：暂无内容5在构件制作时通过张拉钢筋对混凝土施加一定的压力，以提高构件的抗裂性能，这样的构件是（）。
A 素混凝土构件B 预应力钢筋混凝土构件C 预制混凝土构件D 现浇混凝土构件我的得分：4分我的答案：B解析：暂无内容6下列关于AutoCAD中坐标的有关说法不正确的是（）。
A 直角坐标系有三个轴B 笛卡尔坐标系有两个轴C 极坐标使用距离和角度来定位D 极坐标的角度系统默认逆时针为正我的得分：4分我的答案：B解析：暂无内容7某平面图形只在W面投影上为一直线,该平面为( )。
A 铅垂面B 水平面C 侧垂面D 正垂面我的得分：4分我的答案：C解析：暂无内容8某两条直线在两个投影面上的投影平行，在另一个投影面上的投影相交，则二者（）。
A 平行B 交叉C 相交D 以上选项均不正确我的得分：4分我的答案：B解析：暂无内容9建筑立面图的外形轮廓线用（）表示。
A 加粗实线B 中粗实线C 粗实线D 细实线我的得分：4分我的答案：C解析：暂无内容10楼层建筑平面图表达的主要内容是（）。
建筑制图基础实训
黑龙江省广播电视大学开放教育专科《建筑制图基础实训》考试一、填空题：（共 5 小题，毎空 1 分，共 14 分）1、图样的比例，应为 图形 与 实物 相对应的线性尺寸之比。
2、房屋施工图按其内容和作用的不同，可分为 建筑施工图 ，结构施工图， 设备施工图 三部分。
3、在给排水管道平面图中，给水管与排水管交*时，应该连续画出 水管 ，断开 排水管 。
4、梁柱的保护层最小厚度为 25mm , 板和墙的保护层厚度为 10-15mm ，且不应小于受力筋的 直径 。
5、写出下列标注符号的含义： 钢筋 3Ф8 3根直径为8MM 的钢筋 构件 T L 楼 梯梁 J 基础 。
6、钢筋布置图一般包括立面图，断面图， 钢筋详图 ，钢筋表 。
二、选择题：（共 6 小题，毎小题 1 分，共 6 分） 1、在重合断面图中，断面轮廓线应采用( B )画出。
A 、粗实线B 、细实线C 、中实线D 、虚线 2、楼层建筑平面图表达的主要内容为（ A ）。
A 、平面形状、内部布置等B 、梁柱等构件类型C 、板的布置及配筋D 、.外部造型及材料3、在建筑装饰施工图中，表示吊顶平面应采用（ D ）。
A、顶视图 B 、底视图 C 、平面图 D 、镜像平面图 4、现浇钢筋混凝土板的配筋图中，底层钢筋的弯钩应（ B ）。
密 封 线内不要答 题A、向上或向右B、向上或向左C、向下或向右D、向下或向左5、下列关于双跑楼梯梯段的描述中，错误的是（ D ）。
A、步级数×踢面高=梯段高B、踏面数×踏面宽=梯段长C、步级数=踏面数＋1D、楼梯间的开间=2×梯段宽6、被表达物体的真实尺寸，与图样中的哪种因素有关（A）。
A、绘图比例B、图形大小C、尺寸数字D、绘图的精确度三、简答题：（共4 小题，每小题 3 分，共12 分）1、在建筑平面图的外墙上规定标注几道尺寸？每道尺寸的作用如何？三道尺寸：1.门窗尺寸，参照轴线定位，2.轴线间尺寸，3.建筑总长度，2、（1）详图索引符号的含义是什么？（2）给排水平面图中管道代号的含义？（1）从中引出一个详细的图来说明其中以部分的结构（2）为了便于读图3、下列构件代号的含义是什么？QL------- 表示的是圈梁ZH------- 代表桩2---2剖面图1 1 剖面图23YKB366-2-------- 3块预制板 每块板长度3.6m 宽度0.6m 二级板 4、绘制材料图例（1） 夯实土壤 （2）钢筋混凝土四、绘图题：（共 4 小题，共 48分） 1、作1—1剖面图。
春学期国家开放大学建筑制图与识图实训小作业部分参考答案
②建筑制图与识图实训小作业一1、写出图中指出的图线的名称，以及当b=0.7时1:50外墙板立面图 1：60。
（6）补绘1—1、2—2、3—3断面图。
（7）补画1—1阶梯剖面图。
5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：土木工程制图中的图线有6种：（1）实线，用途为可见轮廓线，图例线；（2）虚线，用途为不可见轮廓线，图例线；（3）单点画线，用途为中心线，对称线；（4）双点画线，用途为假想轮廓线，成型前原始轮廓线；（5）折断线，用途为断开界线；（6）波浪线，用途为断开界线。
（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：起止符号长度通常在2—3mm，采用中粗实线绘制。
（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。
每个视图都应注出图名，图名注写在视图的下方为宜，并在图名下画一粗横线，其长度应以图名所占长度为准。
（4）剖面图与断面图的主要区别是什么？两者又有何联系？答：剖面图与断面图的区别共有三点：（1）：所表达形体的对象不同：断面图中只画物体被剖开后的截面投影；而剖面图除了要画出截面的投影，还要画出剖切后物体的剩余部分的投影。
（2）：通常，剖面图可采用多个剖切平面；而断面图一般只使用单一剖切平面。
（3）：引入剖面图的目的是为了表达物体的内部形状和结构；而画断面图的目的则常用来表达物体中某一局部的断面形状。
均表达物体的内部结构。
（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？答：简化画法在不妨碍准物体的形状和结构表达完整，清晰的前提下，为减少画图工作量和看图方便而确定的。
常用的简化画法有三种：（1）对称图形的简化画法，使用条件在对称图形的一半，画在对称的两端，且平等线在对称线两侧相等；（2）相同部分的简化画法，使用条件在物体上其有多个完全相同而连续排列的构造要求；（3）折断开图形简化画法，使用条件，较长的物体，沿长度方向的形状相同成单一规律变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页 共 5 页
①
⑤
④
③
②
建筑制图基础实训
小作业1
1.写出图中指出的图线的名称，以及当b=0.7时的线宽。
⑤
④
③
②
①
序号 图线名称 线宽
2.注出窗立面图的比例。
3.根据所给的比例，注出外墙板长和的实际尺寸。
学号
姓名
得分
教师签字
1500
1
8
0
0
窗立面图
外墙板立面图 1：60
第 2 页 共 5 页
4.作出下列建筑形体的剖面图与断面图。
（1）作1—1剖面图。
（2）作形体的半剖面图。
（3）补绘1—1剖面图。
2—2剖面图
2
2
1
1
1
1
第 3 页 共 5 页
1
1
1
1
剖面图
2
2
2---2
剖面图
（4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。
（5）补绘2-2剖面图
（6）补绘1—1、2—2、3—3断面图。
3
3
1
1
2
2
第 4 页 共 5 页
（7）补画1—1阶梯剖面图。
5.简答题
（1）土木工程制图中的图线有几种？其用途有何不同？
（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？
第 5 页 共 5 页
（3）图名有何作用？在注写图名时要注意哪些规定？
（4）剖面图与断面图的主要区别是什么？两者又有何联系？
（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？
