UPVC排水管安装交底记录DOC
(PVC排水管安装)安全技术交底
(PVC排水管安装)安全技术交底安全技术交底记录1交底日期2021年8月11日编号：HMYQ-GDYJ-JSJD-017 工程名称广东惠州港荃湾港区煤炭码头一期工程机电设备安装工程施工单位广东省第一建筑工程有限公司交底部位栈桥排水工序名称栈桥排水管道安装交底提要：交底内容：一、工程概况本工程为栈桥排水工程，排水管道采用UPVC 塑料排水管，管径DN150，共1630米，不锈钢地漏DN150共168套。
二、栈桥排水管道安装2.1施工准备2.1.1上报施工方案，组织排水施工设备、施工队伍进场，对施工队伍进行安全、技术交底。
2.1.2规划施工场地、施工顺序，保证施工现场井然有序。
2.2施工工序2.2.1测量与放样根据施工图纸核对、检查预留孔洞位置和大小尺寸是否正确，将管道坐标、标高位置划线定位。
2.2.2预制加工根据设计图纸并结合实际情况，绘制加工草图，根据草图量好管道尺寸，进行断管。
管道切断可采用割灌机或手工锯，断口要平齐。
2.2.3管道安装和连接2.2.3.1UPVC 排水管采用承插式，粘接。
承插式连接的承口应逆向水流方向，插口应顺水方向。
2.2.3.2横吊管安装先将预制好的管段用铁丝临时吊挂，查看无误后划出吊卡孔洞位置，钻孔安装吊架。
清除粘接部位的污物和水分，在承插口处均匀涂抹粘接剂，用力推入预留管口。
迅速摆正位置，调整好坡度。
合适后固定卡架。
横管的直线段应按设计要求的距离设置检查口和清扫口。
地漏管段与横吊管的连接应采用45°三通或顺水三通。
横吊管要有不小于0.005的坡度坡向立管。
2.2.3.3 立管安装按照设计图纸划出管道安装位置，并确定支架位置，钻孔安装支架，将管道连接到横吊管。
要按设计要求安装检查口和伸缩节。
2.2.3.4管道安装完毕后按《建筑给排水及采暖工程施工质量验收规范》（GB*****－2002）进行通水试验。
安全技术交底记录2 交底日期2021年8月11日编号：HMYQ-GDYJ-JSJD-017 工程名称广东惠州港荃湾港区煤炭码头一期工程机电设备安装工程施工单位广东省第一建筑工程有限公司交底部位栈桥排水工序名称栈桥排水管道安装交底提要：2.3施工执行标准及参照图集《建筑给排水及采暖工程施工质量验收规范》（GB*****－2002）《给水排水管道工程施工及验收规范》GB*****-20082.4施工质量控制措施2.4.1熟悉施工图纸，掌握技术要点，各项工作实施前助剂进行技术交底到施工人员。
UPVC排水管道技术交底
审核人
交底人
接受交底人
1。 本表由施工单位填写,交底单位与接受交底单位各保存一份。

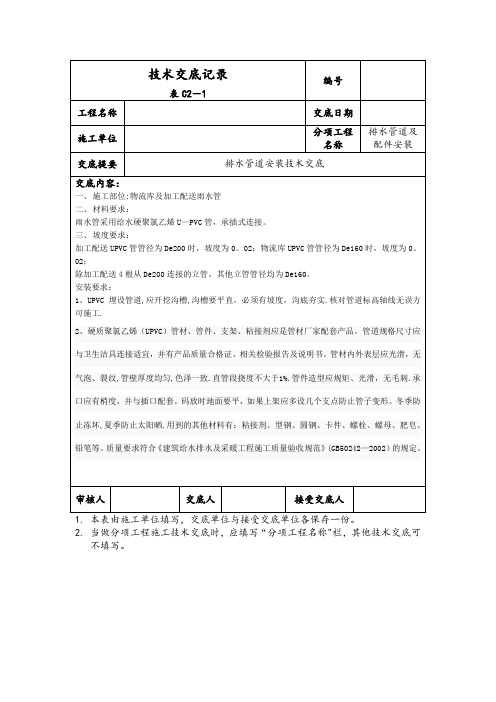

技术交底记录
表C2－1
编号
工程名称
交底日期
施工单位
分项工程名称
排水管道及配件安装
交底提要
排水管道安装技术交底
交底内容：
一、施工部位:物流库及加工配送雨水管
二、材料要求：
雨水管采用给水硬聚氯乙烯U—PVC管，承插式连接。
三、坡度要求：
加工配送UPVC管管径为De200时，坡度为0。02；物流库UPVC管管径来自De160时，坡度为0。02；
4、UPVC管道。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件具备时,将预制加工的管段，按编号运至安装部位进行安装。各管段粘接时也必须按粘接工艺依次进行。全部粘连后，管道要直，坡度均匀，各预留口位置准确。干管安装完成后应作闭水试验，出口应用充气橡胶堵封闭，达到不渗漏，5min内水位不下降为合格。托吊管粘牢后在按流水方向找坡度。最后将预留口封严和堵洞.地下埋设管道，根据图纸要求的坐标、标高,预留槽洞或预埋套管,而后开挖沟槽并夯实,回填时应先用细砂回填至管上皮100mm,回填土过筛，夯实时勿碰损管道。
除加工配送4根从De200连接的立管，其他立管管径均为De160。
安装要求：
1、UPVC埋设管道,应开挖沟槽,沟槽要平直，必须有坡度，沟底夯实.核对管道标高轴线无误方可施工.
upvc技术交底
审核人
交底人
接受交底人
用水准仪(水平 尺)、直尺、拉线和
尺量检查
立管垂直度
每 1m 全长(5m 以上)
3 不大于 15
吊线和尺量检查
6．成品保护
6.1 管道安装完成后，应将所有管口封闭严密，防止杂物进入，造成管道堵塞。
6.2 安装完的管道应加强保护，尤其立管距地 2m 以下时，应用木板捆绑保护。
6.3 严禁利用塑料管道做为脚手架的支点或安全带的拉点、吊顶的吊点。不允许明火烧烤塑料管，
审核人
交底人
接受交底人
技术交底记录
工程名称 施工单位 交底提要
室内排水管道安装
交底日期 分项工程名称
C--002
第2页 2007 年 4 月 15 日
室内排水部分
捧损管道。托吊管粘牢后再按水流方向找坡度。最后将预留口封严和堵洞。 4.3 立管安装：首先按设计坐标要求，将洞口预留或后剔，洞口尺寸不得过大，更不可损伤受力 钢筋。安装前清理场地，根据需要支搭操作平台。将已预制好的立管运到安装部位。首先清理已预留 的伸缩节，将锁母拧下，取出 U 型橡胶圈，清理杂物。复查上层洞口是否合适。立管插入端应先划好 插入长度标记，然后涂上肥皂液，套上锁母及 U 型橡胶圈。安装时先将立管上端伸入上一层洞口内， 垂直用力插入至标记为止(一般预留胀缩量为 20—30mm)。合适后即用自制 U 型钢制抱卡紧固于伸缩 节上沿。然后找正找直，并测量顶板距三通口中心是否符合要求。无误后即可堵洞，并将上层预留伸 缩节封严。 4.4 支管安装：首先剔出吊卡孔洞或复查预埋件是否合适。清理场地，按需要支搭操作平台。将 预制好的支管按编号运至场地。清除各粘接部位的污物及水分。将支管水平初步吊起，涂抹粘结剂， 用力推入预留管口。根据管段长度调整好坡度。合适后固定卡架，封闭各预留管口和堵洞。 4.5 器具连接管安装：核查建筑物地面、墙面做法、厚度。找出预留口坐标、标高。然后按准确 尺寸修整预留洞口。分部位实测尺寸做记录，并预制加工、编号。安装粘接时，必须将预留管口清理 干净，再进行粘接。粘牢后找正、找直，封闭管口和堵洞。打开下一层立管扫除口，用充气橡胶堵封 闭上部，进行闭水试验。合格后，撤去橡胶堵，封好扫除口。 4.6 排水管道安装后，按规定要求必须进行闭水试验。凡属隐蔽暗装管道必须按分项工序进行。 卫生洁具及设备安装后，必须进行通水试验。且应在油漆粉刷最后一道工序前进行。 4.7 地下埋设管道及出层顶透气立管如不采用硬质聚氯乙烯排水管件而采用下水铸铁管件时，可 采用水泥捻口。为防止渗漏，塑料管插接处用粗砂纸将塑料管横向打磨粗糙。 4.8 粘接剂易挥发。使用后应随时封盖。冬季施工进行粘接时，凝固时间为 2—3min。粘接场所 应通风良好，远离明火。 5．质量标准 5.1 保证项目 （1）管道的材质、规格、尺寸、粘接剂的技术性能必须符合设计要求。 （2）隐蔽的排水管及雨水管道的灌水试验结果必须符合设计要求和施工规范规定。 检验方法：检查区(段)灌水试验记录，管材出厂证明及粘接剂合格证。 （3）管道的坡度必须符合设计要求或施工规范规定。 检验方法：检查隐蔽工程记录或用水准仪(水平尺)、接线和尺量检查。 （4）管道及管道支座(墩)，严禁铺设在冻土和未经处理的松土上。 检查方法：观察检查或检查隐蔽工程记录。 （5）排水塑料管必须按设计要求装伸缩节。如设计无要求，伸缩节间距不大于 4m。 检验方法：观察和尺量检查。 （6）排水系统竣工后的通水试验结果，必须符合设计要求和施工规范规定。检验方法：通水检 查或检查通水试验记录。
UPVC排水管道专业技术交底
7.2基本项目
7.2.1管道坡度的正负偏差应符合设计要求。
7.2.2镀锌碳素钢管和螺纹加工精度符合国标《管螺纹》规定，螺纹清洁规整，无断丝或缺丝，
连接牢固，管螺纹根部有外露螺纹，无焊接口。
镀锌碳素钢管和管件的镀锌层无破损，螺纹露出部分防腐蚀良好，接口处无外露油麻等缺陷。
7.2.3碳素钢筋的法兰连接应对接平行、紧密，与管子中心线垂直。
螺杆露出螺母长度一致，且
不大于螺杆直径的1/2，螺母在同侧，衬垫材质符合设计要求和施工规范规定。
7.2.4非镀锌碳素钢管的焊接焊口平直，焊波均匀一致，焊缝表面无结瘤、夹渣和气孔。
焊缝加
强面符合施工规范规定。
7.2.5阀门安装。
型号、规格、耐压和严密性试验符合设计和施工规范规定，位置、进出口方向
正确，连接牢固、紧密，启闭灵活，朝向合理，表面洁净。
7.2.6管道、箱类和金属支架和油种类和涂刷遍数符合设计要求，附着良好，无脱皮、起泡或漏
涂，漆膜厚度均匀，色泽一致，无流淌及污染现象。
8成品保护
8.1安装好的管道不得用做支撑或放脚手板，不得踏压，其支、托、吊架不得作为其他用途的受
力点。
8.2管道在喷浆前要加以保护，防止灰浆污染管道。
8.3阀门的手轮在安装时卸下，交工前统一安装好。
技术负责人：交底人：接交人：
工程名称京广铁路保定站改造工程交底部位UPVC管道安装
工程编号SN-006 日期2011年6月1。
室内排水管道安装技术交底记录
室内排水管道安装技术交底一、施工准备(一)、作业条件UPVC埋设管道，应挖好沟槽，沟槽要平直，必须有坡度，沟底夯实。
地下铸铁排水管道的铺设必须在基础达到或接近正负0000标高，房心回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管线穿过建筑基础处，已按设计要求预留好管洞。
暗装管道(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。
预留孔洞、预埋件已配合完成。
土建支模已拆除，操作场地清理干净，安装高度超过3.5米应搭好架子，并做好安全防护。
室内明装管道要与结构进度相隔二层的条件下进行安装。
室内地平线应弹好，粗装修抹灰工程已完成。
安装场地无障碍物。
(二)材质要求l、硬质聚氯乙烯(UPVC)管材，管件、支架、粘接剂应是管材厂家配套产品。
管道规格尺寸应与卫生洁具连接适宜，并有产品合格证及说明书。
管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽—致。
直管段挠度不大于1％。
管件造型应规矩、光滑，无毛刺。
承口应有梢度，并与插口配套。
码放时地面要平，如果上架应多设几个支点防止管子变形。
冬季防止冻坏，夏季防止太阳晒。
用到的其他材料有：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂、铅笔等。
2、进场材料应验收出厂证明资料，而且进场复试合格后可使用。
(三)工器具l、UPVC管道：机具：手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、套丝板等。
其它：水平尺、线坠、钢卷尺、小线、毛刷、棉布等。
二、质量要求(一)主控项目1、隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。
2)生活污水塑料管道的坡度必须符合设计要求或下表的规定生活污水塑料管道的坡度3、排水塑料管必须按设计要求及位置装设伸缩节。
如设计无要求时，伸缩节间距不得大于4m。
4、排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2／3，通球率必须达到100％。
(二)一般项目l、在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合下列规定：1)在立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置。
pvc雨水管安装技术交底
pvc雨水管安装技术交底
【篇一：upvc排水管安装交底记录】
施工单位：运城建工集团四建有限公司年月日编号：山西省建设工程质量管理总站监制
施工单位：运城建工集团四建有限公司年月日编号：
山西省建设工程质量管理总站监制
施工单位：运城建工集团四建有限公司年月日编号：
pvc排水管安装技术交底记录
山西省建设工程质量管理总站监制
pvc排水管安装技术交底记录
施工单位：运城建工集团四建有限公司年月日编号：山西省建设工程质量管理总站监制
【篇二：pvc排水管技术交底】【篇三：(pvc排水管安装)安全技术交底】 1
2
3。
外墙u-pvc雨水管安装技术交底记录
外墙u-pvc雨水管安装技术交底记录技术交底记录编号 002表C2-1工程名称交底日期 2014.11.11 施工单位分项工程名称雨水工程交底提要外墙U-PVC雨落管安装交底内容:(第1页)一、交底范围本交底标准适用于室外外墙UPV-C雨水管道和附件工程，管道介质水，管道安装工程。
二、施工准备1、材料要求1.1 管材为硬质聚氯乙烯(UPVC)。
所用粘接剂应是同一厂家配套产品，并有产品合格证及说明书。
1.2 管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。
直管段挠度不大于l%。
管件造型应规矩、光滑，无毛刺。
承口应有梢度，并与插口配套。
1.3 其它材料:粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等。
1.4 不得使用国家限制使用和淘汰落后的建材产品。
2、主要机具:手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、水平尺、套丝板、毛刷、棉布、线坠等。
3、作业条件:室外外墙涂料刷完后的条件下进行安装，安装场地无障碍物。
三、工艺流程安装准备?预制加工?干管安装?立管安装?支管安装?卡件固定?封口堵洞?灌水试验?满水排泄试验?通球试验四、操作工艺(一) 安装准备认真熟悉图纸，参看土建结构图、装饰装修图、有关设备专业图，核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理，有问题及时与设计和有关人员研究解决，办理变更洽商记录。
根据本工程的特点检查、核对现场原有的雨水管道的位置是否有其它障碍物，待土建涂料完成后，画线定位。
(二) 预制加工1、 UPVC管预制加工。
根据现场要求并结合实际情况，按原有雨水口位置测量尺寸，绘制加工草图。
根据草图量好管道尺寸，进行断管。
断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15?角。
粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。
试插合格后，用棉布将承插口需粘接审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。
UPVC管安装技术交底
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
PVC-U排水管安装技术交底
PVC-U排水管安装技术交底1. 引言本文档旨在说明PVC-U排水管的安装技术要点以及相关注意事项，以确保正确、安全地进行安装工作。
2. PVC-U排水管的选择在选择PVC-U排水管时，应注意以下几点：- 确保选用符合当地标准的合格产品；- 根据实际使用要求选择合适的规格和尺寸；- 检查管材表面是否光滑、无明显缺陷。
3. 安装前的准备工作在安装PVC-U排水管之前，需要进行以下准备工作：- 清理安装场地，确保没有障碍物、沉积物等；- 准备必要的工具和安全防护设备；- 检查安装区域的环境条件，如是否有高温、强酸碱等特殊环境。
4. PVC-U排水管的安装步骤PVC-U排水管的安装步骤如下：1. 按照设计要求和管道布置图确定管道的布置位置；2. 在安装区域进行标线，以确保管道安装位置准确；3. 切割PVC-U管材，注意保持切口平整光滑；4. 使用合适的PVC胶水将管材连接起来，确保连接牢固；5. 安装排水管的支撑架，确保管道的稳定性；6. 进行管道测试，检查是否存在渗漏等问题；7. 完成安装后，进行清理工作，确保安装环境整洁。
5. 安全注意事项在安装PVC-U排水管时，需注意以下安全事项：- 佩戴劳动防护用品，如手套、口罩等；- 避免接触PVC胶水和其他化学物质，以免引发危险；- 合理使用和存放工具，防止意外伤害；- 遵守当地的安全操作规程。
6. 总结通过本文档的交底，我们了解了安装PVC-U排水管的技术要点和注意事项。
在进行安装工作时，需要确保选择合适的管材、做好准备工作，按照正确的步骤进行安装，并注意安全事项，以保证工程的质量和安全性。
以上为PVC-U排水管安装技术交底文档，希望能为您的工作提供帮助。
(完整版)室外塑料雨水管安装技术交底记录
(完整版)室外塑料雨水管安装技术交底记录1. 背景室外塑料雨水管的安装对于建筑物的排水系统至关重要。
良好的安装技术能够确保雨水正常排出，防止漏水和堵塞等问题的发生。
为了保证安装质量，以下是本次技术交底的记录。
2. 安装前准备在安装之前，需要进行以下准备工作：- 根据设计图纸确定雨水管的走向和位置。
- 清理施工区域，确保无杂物和障碍物。
- 检查所使用的管材和连接件是否完好无损，确保质量符合要求。
3. 安装步骤步骤一：确定管道走向根据设计图纸和实际情况，确定雨水管的走向。
确保管道能够顺利地排出雨水，避免积水和漏水问题。
步骤二：准备管道- 将管道按照需要的长度进行切割。
- 确保管道的切口平整，无毛刺和裂口。
步骤三：连接管道- 使用适当的接头将雨水管连接起来，确保连接紧密并且无漏水现象。
- 如果使用胶水连接，应按照胶水说明进行操作，确保胶水能够牢固地粘合管道。
步骤四：固定管道- 使用固定扣或者固定夹将管道固定在墙壁或地面上，确保管道的稳固和牢固。
步骤五：测试排水效果- 在安装完成后，进行排水测试，确保雨水能够顺利地从管道中流出，并不存在堵塞和积水等问题。
- 如发现问题，及时进行修复和调整，直到排水效果符合要求。
4. 安全注意事项在进行室外塑料雨水管的安装过程中，需要注意以下事项：- 注意施工人员的人身安全，穿戴好安全防护装备。
- 在使用胶水等化学材料时，注意通风和避免吸入有害气体。
- 遵守施工现场的相关规定和安全操作流程。
5. 结束语本次技术交底记录了室外塑料雨水管的安装技术要点和注意事项。
希望所有施工人员能够按照要求进行施工，确保安装质量和排水效果。
如有任何问题和疑问，请及时与负责人沟通。
感谢大家的辛勤工作！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PVC排水管安装技术交底记录 施工单位：运城建工集团四建有限公司 年 月 日 编号： 工程名称 运城国际学校餐厅 分项名称 PVC排水管安装 共6页 第1页 一、适用范围 本工艺标准适用本工程生活排水立管、干支管管道、管道井排水立管支管安装工程。 二、 施工准备 1、材料要求： （1）、管材为硬质聚氯乙烯（UPVC）。管件、管道及粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜，并有产品合格证、抽检报告及说明书。 （2）、管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度不大于l%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。 （3）、其它材料：粘接剂、型钢、卡件、螺栓、螺母、肥皂等。 2、 主要机具： （1）、手电钻、电锤、手锯、活扳手、手锤、水平尺、毛刷、棉布、线坠等。 3、 作业条件： （1）、首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件已配合完成。土建模板已拆除，操作场地清理干净； （2）、室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，初装修抹灰工程已完成,安装场地无障碍物。 三、操作工艺 1、工艺流程： 安装准备 → 预制加工 → 立管安装 → 横干管安装 → 支管安装 → 卡件固定 →
封口堵洞 → 闭水试验 → 通水试验 2、预制加工：根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。 根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°角。粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4深度。试插合格后，用棉布
将承插口需粘接部位的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，约30s至1min即可粘接牢固。粘牢后立即将溢出的粘接剂擦拭干净。多口粘连时应注意预留口方向。 3、横干管安装：（适合二层三层）首先根据设计图纸要求的坐标、标高预留孔洞或预埋套管。采用托吊架安装的管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件具备时，将预制加工好的管段，按编号运至安装部位进行安装。各管段粘连时也必须按粘接工艺依次进行。全部粘连后，
管道要直，坡度均匀，各预留口位置准确。干管安装完后应做闭水试验，出口用充气橡胶堵封闭，达到不渗漏，水位不下降为合格。
技术负责人： 交底人： 接交人： 山西省建设工程质量管理总站监制 PVC排水管安装技术交底记录 施工单位：运城建工集团四建有限公司 年 月 日 编号： 工程名称 运城国际学校餐厅 分项名称 排水管安装 共6页
第2页 4、立管安装：（适合二层三层）首先按设计坐标要求，剔凿修理洞口，洞口尺寸不得过大，更不可损伤受力钢筋。安装前清理场地，根据需要支搭操作平台。将已预制好的立管运到安装部位。安装立管需装伸缩节，伸缩节设在三通下部，立管设两个滑动支架，首先清理已预留的伸缩节，将锁母拧下，取出U型橡胶圈，清理杂物。复查上层洞口是否合适。立管插入端应先划好插入长度标记，然后涂上肥皂液，套上锁母及U型橡胶圈。安装时先将立管上端伸入上一层洞口内，垂直用力插入至标记为止（一般预留胀缩量为20～30mm）。合适后即用自制U型钢制抱卡紧固于伸缩节上沿。然后找正找直，并测量顶板距三通口中心是否符合要求。无误后即可堵洞，并将上层预留伸缩节封严。 5、支管安装：首先剔出吊卡孔洞或复查预埋件是否合适。清理场地，按需要支搭操作平台。将预制好的支管按编号运至现场。清除各粘接部位的污物及水分。给支管抹粘接剂，用力推入预留管口。根据管段长度调整好坡度。合适后固定卡架，封闭各预留管口和堵洞。 6、器具连接管安装：核查建筑物地面、墙面做法、厚度。找出预留口坐标、标高。然后按准确尺寸修整预留洞口。分部位实测尺寸做记录，并预制加工、编号。安装粘接时，必须将预留管口清理干净，再进行粘接。马桶管口距1m参考线高20mm,厨房、卫生间、阳台地漏上平面距1m参考线1.04m,墩布池排水管口距1m参考线0.9m,洗脸盆排水管口距1.0m参考线0.7m;粘牢后找正、找直，封闭管口和堵洞。打开下一层立管扫除口，用充气橡胶堵封闭上部，进行闭水试验。合格后，撤去橡胶堵，封好扫除口。 四、 质量标准 1、主控项目：
（1）、管道的材质、规格必须符合设计要求，有合格证、抽检报告； （2）、隐蔽的排水管道灌水试验结果，必须符合设计要求和施工规范规定。 检验方法：检查区（段）灌水试验记录，管材出厂证明及粘接剂合格证。 （3）、管道的坡度必须符合下表要求。
技术负责人： 交底人： 接交人： 山西省建设工程质量管理总站监制 PVC排水管安装技术交底记录 施工单位：运城建工集团四建有限公司 年 月 日 编号： 工程名称 运城国际学校餐厅 分项名称 排水管安装 共6页 第3页 塑料管外径 户内坡度 排出管坡度 De50 0.026 De75 0.026 0.010 De110 0.026 0.010
检验方法：检查隐蔽工程记录或用水准仪（水平尺）、拉线和尺量检查。
（4）、排水塑料管必须按设计要求装伸缩节。如设计无要求，伸缩节间距不大于4m。 检验方法：观察和尺量检查。 （5）、排水主立管及水平干管均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。 检验方法：通球检查或检查通球试验记录。 2、一般项目： （1）、管道的管箍接口应符合以下规定：接口结构环缝间隙均匀、平整、光滑，托吊架间距不得超过2m。 检验方法：尺量和用锤轻击检查。 （2）、管道支（吊、支）架及管座（墩）的安装应符合以下规定：构造正确，埋设平正牢固，排列整齐，支架与管子接触紧密。管道支（吊、支）架的安装应符合以下规定： A、排列整齐，支架与管子接触紧密。排水管道上的吊、支架应固定在承重结构上，固定件间距见附表，当楼层高度小于4m，立管可安装一个固定件，立管底部的弯管处应设支墩或固定措施；检验方法：观察和尺量检查。 B、 支吊架距离应符合下表规定。 塑料排水横管固定件的间距 公称通径 (mm) 50 75 100 横管支架间距 (mm) 0.6 0.8 1.1 立管支架间距 (mm) 1.2 1.5 2.0
技术负责人： 交底人： 接交人： 山西省建设工程质量管理总站监制 PVC排水管安装技术交底记录 施工单位：运城建工集团四建有限公司 年 月 日 编号：
工程名称 运城国际学校餐厅 分项名称 排水管安装 共6页
第4页 C、 室内塑料排水管道安装的允许偏差和检验方法 项 目 允许偏差 (mm) 检 查 方 法 水平管道纵、横方向弯曲 每1m 1.5 用水准仪 (水平尺) 、 水平管道纵、横方向弯曲 全长 (25m以上) 不大于38 直尺、拉线和尺量检查 每1m 3 吊线和尺量检查 全长 (5m以上) 不大于15 吊线和尺量检查 （3）排水通气管不得与风道或烟道连接，安装误差并符合要求 （4）用于室内排水的水平管道与水平管道、水平管道与立管的连接，应采用45度三通和45度四通和90度斜三通或90度斜四通，立管与排出管的端部连接，应采用45度弯头连接或曲率半径大于4倍管径的90度弯头。 检验方法：观察和尺量检查。 （5）金属支架涂漆应符合以下规定：油漆种类和涂刷遍数符合设计要求，附着良好，无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流淌及污染现象。 检验方法：观察检查。 （6）清扫口或检查口设置要求： A、设计要求，商场1～3层立管道在地下室及一层设置检查口，检查口中心高度距地为1m，允许偏差+20mm，检查口朝向便于检修； B、在连接2个及2个以上大便器或3个及3个以上卫生器具的污水撗管上应设置清扫口。当污水管在楼板下悬吊敷设时，可将清扫口设在上一层楼地面上，污水管起点的清扫口与管道相垂直 距墙面距离不得小于200mm；若污水管起点设置堵头代替清扫口时，与墙面的距离不得小于400mm。 C、在转角小于135度的污水横管上，应设置检查口或清扫口； D、污水横管的直线管段，应按设计或规范要求的距离设置检查口、清扫口； 检验方法：观察和尺量检查。 五、 成品保护 （1）、管道安装完成后，应将所有管口封闭严密，防止杂物进入，造成管道堵塞。 技术负责人： 交底人： 接交人： 山西省建设工程质量管理总站监制 PVC排水管安装技术交底记录 施工单位：运城建工集团四建有限公司 年 月 日 编号： 工程名称 运城国际学校餐厅 分项名称 排水管安装 共6页 第5页 （2）、不许在安装好的支、吊管道上搭设架子或拴吊物品；
（3）、安装完的管道应加强保护，尤其立管距地2m以下时，应用木板捆绑保护。 （4）、严禁利用塑料管道做为脚手架的支点或安全带的拉点、吊顶的吊点。不允许明火烘烤塑料管，以防管道变形。 （5）、油漆粉刷前应将管道用纸包裹，以免污染管道。 六、应注意的质量问题 （1）、立、支管距墙(对贴墙砖的墙面标准取墙外皮距管内外皮60～70mm)过远、过近，半明半暗，造成减少使用面积，维修施工不便。主要是管道安装定位不当或墙体移位。 （2）、排水管的接口倾斜，造成接口漏水，原因是接口涂胶不均匀，粘接不牢或粘接胶水未干过 早受力、缝隙不均匀、吊杆未上好。 （3）、立管检查口渗、漏水。检查口堵盖必须加垫，以防渗漏。 （4）、排水管道坡度过小或倒坡，均影响使用效果，各种管道坡度必须按设计要求找准； （5）、排水管道穿墙、穿基础时排出管与立管的连接宜采用两个45°弯头或弯曲半径不小于4倍管 倍管径的90°弯头，否则管道容易堵塞。 （6）、预制好的管段弯曲或断裂。原因是直管堆放未垫实，或暴晒所致。 （7）、接口处外观不清洁，美观。粘接后外溢粘接剂应及时除掉。 （8）、粘接口漏水。原因是粘接剂涂刷不均匀，或粘接处未处理干净所致。 （9）、地漏安装过高过低，影响使用。原因是地平线未找准。 （10）、立管穿楼板处渗水。原因是立管穿楼板处没有做防水处理。 七、安全环保措施： 1、用手砂轮或砂轮锯切割管时，用力要均匀，手砂轮锯边切边转，不得用力过猛，防止砂轮片破裂及裂管飞屑伤人； 技术负责人： 交底人： 接交人： 山西省建设工程质量管理总站监制
