试分析齿轮传动效率的相关影响因素
机械齿轮传动系统的动力学分析与优化
机械齿轮传动系统的动力学分析与优化齿轮传动是一种常见的动力传递机构，具有传递力矩大、传动效率高等优点，在工业生产中得到广泛应用。
但是，由于齿轮传动系统存在着一些固有的问题，如齿轮啮合时的振动和噪音、齿面磨损等，因此对其进行动力学分析和优化是非常重要的。
1. 动力学分析1.1 齿轮啮合的动力学模型齿轮啮合过程中，齿轮之间存在着瞬时的压力、速度和加速度变化。
可以通过建立齿轮啮合的动力学模型来分析其动态特性。
常用的方法包括等效单齿转动法和有限元法。
通过分析齿轮齿面接触应力和应力分布，可以预测系统的振动和噪音水平，为后续的优化提供依据。
1.2 动力学参数的测量和计算为了进行动力学分析，需要测量和计算一些关键参数，如齿轮的啮合刚度、传递误差、滚子轴承的刚度等。
其中，传递误差是影响齿轮传动系统性能的重要因素之一，其大小与齿轮加工质量、啮合配合、齿轮轴向和径向跳动等因素有关。
通过合理的测量方法和计算模型，可以准确地获取这些参数，并对系统进行分析。
2. 动力学优化2.1 齿轮传动系统的振动和噪音控制由于齿轮啮合时的动态特性，齿轮传动系统常常会产生振动和噪音。
为了减小振动和噪音的水平，可以从多个方面进行优化，如合理设计齿形、减小啮合间隙、提高齿轮加工精度等。
此外，也可以采用减振装置，如弹性联轴器、减震器等，来降低系统的振动能量传递。
2.2 传动效率的提高传动效率是衡量齿轮传动系统性能的重要指标之一。
为了提高传动效率，可以从减小传动误差、改善齿轮表面质量、减小传动间隙等方面入手。
此外，合理选择润滑方式和润滑油，也可以有效地降低系统的摩擦和磨损，提高传动效率。
2.3 齿轮传动系统的寿命预测齿轮传动系统的寿命是评估其使用寿命和可靠性的重要指标。
通过综合考虑齿轮的强度、疲劳寿命和磨损等影响因素，可以建立寿命预测模型，对系统进行寿命预测和优化设计。
此外，还可以通过监测齿轮的工作状态和健康状况，进行实时的故障诊断和维护。
3. 总结齿轮传动系统的动力学分析和优化是提高其性能和可靠性的重要手段。
2024版《机械设计基础》第六章齿轮传动
安全系数
在强度计算中引入安全系数，以保证齿轮 在极端工况下仍能安全可靠地工作。
齿轮疲劳寿命预测方法
疲劳寿命概念
齿轮在循环载荷作用下，经过一定次 数的应力循环后发生疲劳破坏的寿命。
影响因素
齿轮的疲劳寿命受多种因素影响，如 材料性能、制造工艺、润滑条件和使 用环境等。
预测方法
基于疲劳累积损伤理论，结合齿轮的 受力分析和材料特性，采用试验或数 值模拟等方法预测齿轮的疲劳寿命。
确定合理的齿轮参数
包括模数、齿数、压力角、螺旋角等， 以满足传动比、承载能力和传动平稳 性等要求。
保证齿轮的精度和强度
通过合理的制造工艺和材料选择，确 保齿轮具有足够的精度和强度，以承 受传动过程中的载荷和冲击。
考虑润滑和冷却
为齿轮传动装置提供适当的润滑和冷 却，以减少磨损、降低温度和防止腐 蚀。
典型齿轮传动装置实例分析
齿轮热处理工艺选择及优化
退火
消除齿轮内部应力，降低硬度，便 于加工。
正火
提高齿轮硬度和强度，改善切削性 能。
淬火
使齿轮获得高硬度和高耐磨性，提 高齿轮使用寿命。
回火
消除淬火产生的内应力，稳定齿轮 尺寸，提高韧性。
齿轮制造工艺流程简介
01
02
齿轮毛坯加工
包括锻造、铸造、焊接等工艺， 获得齿轮的基本形状。
齿轮传动具有传动比准确、效率高、结构紧凑、工作可靠、寿命长等 优点。同时，齿轮传动也具有制造和安装精度要求高、成本较高等缺 点。
齿轮传动分类及应用
分类
根据齿轮的轴线相对位置，齿轮传动可分为平行轴齿轮传动、 相交轴齿轮传动和交错轴齿轮传动。根据齿轮的齿形，齿轮传 动又可分为直齿、斜齿、人字齿、圆弧齿等。
风力发电增速齿轮箱的传动效率和能量损失分析
风力发电增速齿轮箱的传动效率和能量损失分析风力发电是利用来自自然的风能进行发电的一种环保能源。
而风力发电机组中的关键组件之一就是齿轮箱，它承担着将来自风轮的旋转动能转化为发电机所需的转速和转矩的重要作用。
因此，齿轮箱的传动效率和能量损失分析对于提高风力发电机组的整体效率和可靠性具有重要意义。
传动效率是衡量齿轮传动性能的指标之一，它反映了齿轮传动中机械能的转化效率。
而能量损失是指在齿轮传动过程中由于摩擦、热量等因素引起的能量损失。
了解齿轮箱的传动效率和能量损失分析，可以帮助我们评估齿轮传动的效率和性能，并采取相应的措施提高其效率。
首先，传动效率的分析对于齿轮箱的设计和选择至关重要。
传动效率直接影响风力发电机组的发电效率和能量利用率。
因此，在齿轮箱的设计过程中，需要充分考虑传动效率的因素，选择合适的齿轮类型、材料和几何参数，以最大程度地提高传动效率。
其次，能量损失的分析可以帮助我们找出齿轮传动中的能量损失来源，采取相应的改进措施。
常见的能量损失包括机械损失、摩擦损失和热量损失等。
机械损失是指由于传动装置内部摩擦、振动和冲击等造成的能量损失。
摩擦损失主要来自齿轮接触表面的摩擦，在齿轮箱的设计和装配过程中需要考虑减小摩擦损失的方法，如正确选择润滑油、改善齿轮的精度等。
热量损失是由于摩擦所引起的能量转化为热能散失在环境中。
我们可以通过合理的冷却系统设计和优化传动装置的通风散热来减少热量损失。
此外，齿轮箱的传动效率和能量损失还受到一些外部因素的影响。
风力发电机组运行时，风速和风向的变化会影响风轮的转动速度和力矩大小，从而进一步影响齿轮传动的效率。
此外，温度、湿度和海拔等环境因素也会对传动效率和能量损失产生影响。
因此，在齿轮箱设计和运行过程中，需要综合考虑这些因素，以优化传动效率。
在实际工程应用中，我们可以通过实验测试和模拟仿真等方法来评估齿轮箱的传动效率和能量损失。
实验测试可以通过安装传感器和测量仪器来监测齿轮传动过程中的转矩、转速和温度等参数，从而计算传动效率和能量损失。
带传动及齿轮传动效率实验
实验三带传动及齿轮传动效率实验一、实验目的1、观察带传动弹性滑动与打滑现象；2、了解带的初拉力、带速等参数的改变对带传动能力的影响；3、掌握摆动式电机的转矩、扭矩、转速差及带传动效率的基本测量方法。
4、了解封闭功率流式齿轮试验台的基本原理、特点及测定齿轮传动效率的方法。
5、通过改变载荷，测出不同载荷下的传动效率和功率。
二、实验内容1、测定不同初拉力下实验带的弹性滑动曲线（ε-F曲线）和效率曲线（η-F曲线）。
2、测定齿轮传动效率，输出T1-T9 关系曲线及η-T9 曲线。
其中：T1 为轮系输入扭矩（即电机输出扭矩）；T9为封闭扭矩（即载荷扭矩）；η为齿轮传动效率。
三、实验仪器DCSⅡ型带传动测试系统CLS－II型齿轮传动效率测试系统四、实验原理1、带传动测试系统原理（1）调速和加载主动电机的直流电源由可控硅整流装置供给，转动电位器可改变可控硅控制角，提供给主动电机电枢不同的端电压，以实现无级调节电机转速。
本实验台中设计了粗调和细调两个电位器。
可精确的调节主动电机的转速值。
加载是通过改变发电机激磁电压实现的。
逐个按动实验台操作面上的“加载”按扭（即逐个并上发电机负载电阻），使发电机激磁电压加大，电枢电流增大，随之电磁转矩增大。
由于电动机与发电机产生相反的电磁转矩，发电机的电磁转矩对电动机而言，即为负载转矩。
所以改变发电机的激磁电压，也就实现了负载的改变。
本实验台由两台直流电机组成，左边一台是直流电动机，产生主动转矩，通过皮带，带动右边的直流发电机。
直流发电机的输出电压通过面板的“加载”按键控制电子开关，逐级接通并联的负载电阻（采用电烙铁的内芯电阻），使发电机的输出功率逐级增加，也即改变了皮带传送的功率大小，使主动直流电动机的负载功率逐级增加。
图1 直流发电机加载示意图（2）转速测量两台电机的转速，分别由安装在实验台两电机带轮背后环形槽中的红外交电传感器上测出。
带轮上开有光栅槽，由光电传感器将其角位移信号转换为电脉冲输入单片计算机中计数，计算得到两电机的动态转速值，并由实验台上的LED 显示器显示上来也可通过微机接口送往PC机进一步处理。
变速器传动效率的影响因素与提升策略研究进展
变速器传动效率的影响因素与提升策略研究进展传动系统是汽车的关键组成部分之一，而变速器则是传动系统的核心。
变速器的传动效率直接影响到汽车的燃油经济性、驾驶舒适性和动力性能。
因此，研究变速器传动效率的影响因素及提升策略对于汽车工业具有重要意义。
一、影响变速器传动效率的因素1. 齿轮副摩擦力：齿轮副摩擦力是影响变速器传动效率的主要因素之一。
齿轮副摩擦力由于润滑油品质、温度、压力等因素的影响而产生变化。
合理选择润滑油品和优化润滑系统设计是降低齿轮副摩擦力的关键。
2. 齿轮副磨损：齿轮副磨损直接影响到传动效率。
齿轮的磨损主要包括微观接触疲劳、表面磨损和齿轮啮合误差等。
提高齿轮材料的硬度、减小齿轮啮合误差和合理设计齿轮的几何形状都可以降低齿轮副磨损，提高传动效率。
3. 润滑油粘度：润滑油的粘度会影响到变速器的传动效率。
过高或过低的润滑油粘度都会增加齿轮副的摩擦力和磨损程度，降低传动效率。
因此，选用适合的润滑油粘度是提高变速器传动效率的重要措施。
4. 轴承摩擦力：轴承的摩擦力也是影响变速器传动效率的重要因素之一。
合理选择轴承材料、润滑方式和减小轴承径向间隙都可以降低轴承摩擦力，提高传动效率。
二、提升变速器传动效率的策略在研究变速器传动效率的过程中，学者们提出了一系列的策略来提高传动效率。
1. 优化齿轮设计：通过改进齿轮的几何形状、材料和精度等方面来降低齿轮副的摩擦和磨损，提高传动效率。
2. 优化润滑系统：合理选择润滑油品、优化润滑油供应系统，以降低齿轮副的摩擦力和磨损，提高传动效率。
3. 应用液力变矩器和双离合器：液力变矩器和双离合器等新型传动技术能够降低传动时的能量损失，提高传动效率。
4. 研发新型材料：通过研发新型材料，提高齿轮和轴承等零部件的强度和硬度，降低磨损和摩擦力，提高传动效率。
总之，变速器传动效率的影响因素众多，研究者们通过优化设计、改进润滑系统和研发新材料等手段，不断提升传动效率，以满足汽车工业对于燃油经济性和驾驶舒适性的要求。

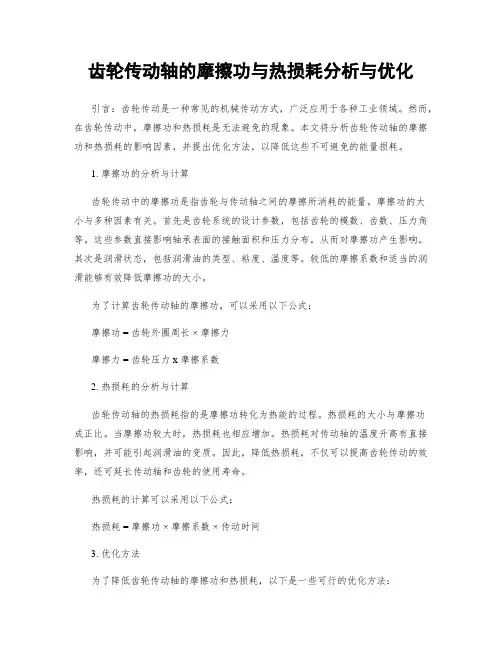

齿轮传动轴的摩擦功与热损耗分析与优化
齿轮传动轴的摩擦功与热损耗分析与优化引言：齿轮传动是一种常见的机械传动方式，广泛应用于各种工业领域。
然而，在齿轮传动中，摩擦功和热损耗是无法避免的现象。
本文将分析齿轮传动轴的摩擦功和热损耗的影响因素，并提出优化方法，以降低这些不可避免的能量损耗。
1. 摩擦功的分析与计算齿轮传动中的摩擦功是指齿轮与传动轴之间的摩擦所消耗的能量。
摩擦功的大小与多种因素有关。
首先是齿轮系统的设计参数，包括齿轮的模数、齿数、压力角等。
这些参数直接影响轴承表面的接触面积和压力分布，从而对摩擦功产生影响。
其次是润滑状态，包括润滑油的类型、粘度、温度等。
较低的摩擦系数和适当的润滑能够有效降低摩擦功的大小。
为了计算齿轮传动轴的摩擦功，可以采用以下公式：摩擦功 = 齿轮外圈周长 ×摩擦力摩擦力 = 齿轮压力 x 摩擦系数2. 热损耗的分析与计算齿轮传动轴的热损耗指的是摩擦功转化为热能的过程。
热损耗的大小与摩擦功成正比。
当摩擦功较大时，热损耗也相应增加。
热损耗对传动轴的温度升高有直接影响，并可能引起润滑油的变质。
因此，降低热损耗，不仅可以提高齿轮传动的效率，还可延长传动轴和齿轮的使用寿命。
热损耗的计算可以采用以下公式：热损耗 = 摩擦功 ×摩擦系数 ×传动时间3. 优化方法为了降低齿轮传动轴的摩擦功和热损耗，以下是一些可行的优化方法：3.1 优化齿轮设计参数：通过优化齿轮的模数、齿数、压力角等设计参数，可以改变齿轮系统的接触面积和压力分布，从而减小摩擦力和摩擦功。
此外，采用高精度的加工工艺，可以提高齿轮的精度和表面质量，减少接触失配和表面粗糙度对摩擦功的影响。
3.2 改善润滑状态：选择适当的润滑油以及合适的粘度和温度，可以有效减小摩擦系数，从而降低摩擦力和摩擦功。
此外，还应定期检查润滑油的污染程度，及时更换和维护润滑系统。
3.3 提高传动效率：在齿轮传动中，传动效率是一个重要的指标。
通过改善齿轮系统的设计、加工和润滑等方面，可以提高传动效率，减小能量损耗。
齿轮传动系统的动态特性分析
齿轮传动系统的动态特性分析齿轮传动系统是工业生产中常用的传动结构，它可以将高速旋转的电机输出的转矩和转速传递到负载端。
传动效率高、可靠性强、传动比较稳定等优点使得齿轮传动系统被广泛应用于机械制造、船舶、航空、汽车等领域。
齿轮传动系统除了静态特性外，其动态特性也对系统的工作效率和运行稳定性有着至关重要的影响。
一、齿轮传动系统的动态特性主要指什么？齿轮传动系统的动态特性包括振动、噪声、动态挠曲、动态拉弯等因素。
在齿轮传动系统中，传动较大的功率，齿轮所承受的载荷很大，会产生许多不同的振动现象。
齿轮对振动和噪声的抵抗能力是衡量齿轮传动系统重要参数之一。
齿轮传动系统的动态挠曲和动态拉弯特性是评价齿轮传动系统稳定性与承载能力的重要因素。
二、齿轮传动系统的振动特性分析1、齿轮共振的原因由于齿轮的放大系数较大，齿轮的不平衡质量、制造误差和装配误差成为齿轮共振的主要原因。
齿轮共振不仅会产生强烈的振动和噪声，而且还会引起齿轮的疲劳断裂。
2、齿轮的振动及其种类齿轮在传动时，因为本身的不平衡或者传动轴的离心率等问题，都会导致齿轮的径向、轴向、盘动及旋转振动等不同种类的振动，这些振动都会对齿轮传动系统造成不同程度的影响。
3、齿轮传动系统的振动控制方法有哪些？齿轮传动系统的振动控制方法一般有去杠杆技术、防共振措施、齿轮销齿措施、减震与降噪等方法。
其中减震与降噪方法最为普遍，也是目前应用最为成熟的一种技术。
齿轮传动系统的动态特性对于机械工程师而言是一个重要的研究领域，其分析需要不断深入了解机械传动结构中的物理现象以及机械运动学和动力学等方面的相关知识。
只有综合考虑齿轮传动系统的各项因素，才能更好地解决齿轮传动系统中出现的动态特性问题。
齿轮传动效率讲解
5、齿轮传动实验仪
实验仪正面面板布置及背面板布置如图4、图5所示。实验 仪内部系统框图参见图2。
输出转速（r/m）
载 荷 指 示
输出转矩（Nm）
送数
保持
清零
加载
CLS-II齿轮传动实验仪
图4
1
2
3
4
5
6
7
8
9
图3
1、调零电位器 2、转矩放大倍数电位器 3、力矩输 出接口 4、接地端子 5、转速输入接口 6、转矩输 入接口 7、RS-232接口 8、电源开关 9、电源插座
1、实验系统组成 实验系统外观如图1所示。
图1
如图2所示，实验系统由如下设备组成： （1）CLS-II型齿轮传动实验台；（2）CLS-II型齿轮传动实验仪； （3）计算机；（4）打印机。
电机转速显示
齿 轮 传 动 机 构
电机转速传感器
电机转矩传感器
单 片 微 计 算 机
电机转矩显示
转矩输出接口 RS232接口
图3
4、效率计算
（l）封闭功率流方向的确定
封闭功率流方向如图3(a)所示，其大小为： T N （KW） Pa 9 9 P9 9550 该功率的大小决定于加载力知和扭力轴的转速，而不是决 定于电动机。电机提供的功率仅为封闭传动中损耗功率， 即： 。 P1 P9 P9 故 P9 P1 T9 T1 单对齿轮 P T 9 9 T T η为总效率，若 η=95%，则电机供给的能量，其值约为封 T 闭功率值的1/10，是一种节能高效的试验方法。
CLS-II齿轮传动实验台
CLS-II齿轮传动实验仪
微计算机
CRT显示
打印机
图2
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试分析齿轮传动效率的相关影响因素
进行齿轮设计和制造中，必须保证齿轮工作的效率，否则在竞争中没有竞争力，达不到销售和占有市场的目的。
进行齿轮设计和加工中传动效率都是一个非常重要的指标，下面结合齿轮传动效率的计算公式，对齿轮设计中的润滑油、参数值、齿轮参数进行分析，在此基础上，输入相关数值对其进行加载验证，总结出影响齿轮传动效率的具体因素，同时制定出以后的控制策略，希望给有关人士一些借鉴。
标签：齿轮传动；工作效率；影响因素
在工业领域齿轮是非常重要的元件，在各种机械设备中都得到了应用，企业在生产和设计中，必须对齿轮传动效率进行研究，当齿轮的传动效率较高时，在市场中占据优势，如果齿轮的传动效率低，不仅在市场中没有竞争力，而且也影响企业的发展，因此企业领导必须重视这方面的研究，投入一定的人力物力进行深入研究，对其设计、参数选定进行优化，下面就进行深入的分析。
1 对齿轮传动效率的分析
在机械传功中齿轮传动是比较典型的传动方式，对于机械产品而言，这种传动装置也是非常重要的零部件，设计这种齿轮时通常会按照规定的标准进行，齿轮设计和加工比较符合使用寿命，达到理想的强度，但是在实际应用中，不仅要满足上述两点要求，还必须提高传动效率，因此就必须对影响传动效率的因素进行分析，做好传动效率设计参数的选择。
从当前的资料分析，在这方面的研究很少，因此可以借鉴的地方不多，在研究中必须进行加载试验，通过得到的数据进行统计分析，总结参数变化对传动效率产生的影响，进而在进行传统系统设计中，对各项参数予以优化，达到理想的设计效果[1]。
2 分析齿轮传动效率的相关影响因素
在研究齿轮传动效率时必须先分析当前工业方面常用的齿轮情况，先分析使用的齿轮箱情况，齿轮箱也被称之为传动装置，工作方式属于硬齿面减速，具体参数如下：工作状态下的油温在30℃-70℃范围，传动比在1.25-500范围，除此之外，其输入转速在1000-1800|Ipm[2]范围。
下面就以二级减速齿轮箱作为试验案例，分析实际传递动力时具体的影响因素，这种齿轮箱的传动效率在O.976-O.985范围。
实际运转中会产生较大的功率损耗，根据工作经验总结，这种功率损耗来源是多方面的，包括油封情况、轴承配合度情况、齿轮情况等。
根据相关试验数据得知，在这些损耗中，齿轮损耗占到总功率损耗65%-70%，油封损耗占到总损耗的0.5%-1.5%，轴承损耗会占到总损耗的25%-35%，由此可见其所占的比例不同，其中最为严重的就是齿轮损耗。
下面先具体分析齿轮损耗，其损耗还可以划分为和载荷无关的搅油损耗PW，风阻损耗，和载荷有关系的PM 损耗。
在这方面研究人员也进行了细致的分析，根据得到的结果得知，和载荷有关的损耗会占到总损耗的50-60%，和载荷没有关系的损耗占到总损耗的5-15%。
通过上述分析得到的结果可以得知，在实际运行中，齿轮箱出现的损耗中，PM 功率损耗是非常重要的一部分，因此在设计和加工中，技术人员要选择合理的齿轮参数，就可以降低PM功率损耗30%-40%，除此之外，还可以提高齿轮箱的传动效率，通过测算提高范围在O.20%-O.30%范围内。
下面就对齿轮副传动效率，齿轮啮合损耗PM和进行分析，在此基础上，深入研究影响传统效率的相关因素，在以后的设计工作中，将影响因素控制在最小范围，保证齿轮运行过程中的传动效率，避免齿轮整体工作效率不高，影响以后的发展。
3 应用和验证分析
齿轮啮合功率损耗PM和齿轮副的传动效率η的计算方法PM=14.6514、η=14.6514。
结合这一公式输入相关参数进行验证分析，试验台参数为：加载功率Pl=100Kw；转速nl=1000rpm；加载转矩兀=955N.m；润滑油L—CKC220；环境温度25℃测试结果：工作平衡温度83℃；整机传动效率η=0.9891。
最终得到η=l-14.6514、fg、f1、fail=0.9940。
4 分析具体影响因素和以后的解决办法
根据得到的计算结果和实际测试结果进行对比分析，当前齿轮箱作用比较大，在很多方面都得到了应用，而且发挥重要的作用，例如在冶金行业、矿山行业、起重行业、运输行业、水泥行业、建筑行业和化工行业，因此相关企业对其的研究都非常重视。
根据上述的计算和分析，发现了一些问题，因此在以后进行齿轮箱设计过程中，不仅要满足所要求的使用寿命和强度，还应该遵循下列几方面的原则，通过这些措施可以保证齿轮的传动效率，降低运行中产生的功率损耗。
第一点，设计中要保证轴承的使用寿命，满足这一点要求后，设计中选用比较大的螺旋角，通过上述公式计算，以及实际数据测算得知，选用的螺旋角越大，齿轮的传动效率就越高；第二点，通过公式计算和实际测试得知，当齿宽越大时，分度圆直径越大时，其整体的传动效率越低，但是二者所影响的量级不同，因此设计中档结构允许时，可以选用较小的齿宽，选用较大的分度圆直径，保证齿轮的传动效率。
分析中发现正变位齿轮不一定能提高传动效率，为了提高传动效率，选择的变位系数不应该过大，进行变位系数分配时，可以保证大小齿轮的滑动率相等、端面重合度尽可能大。
测试发现当齿轮箱的工作油温越低时，齿轮的传动效率就越高，但是相应的搅油功率损耗开始增大，由此可见，要求齿轮的工作油温尽可能低，将工作油温控制在50℃-70℃范围[3]。
5 总结
通过以上对齿轮传动效率的相关影响因素分析，发现影响齿轮传动效率的因素较多，总结其具体影响方向后，设计中对实际要求进行综合分析，设计中遵循相关原则，保证设计质量，提高其传动效率。
参考文献：
[1]周哲波.润滑措施对齿轮传动效率和使用寿命的影响[J].煤炭学报，2011，34（1）：116-120.
[2]胡青春，李剑英，段福海.带有圆锥齿轮的复合行星传动功率流与传动效率分析[J].机械工程学报，2015，51（21）：42-48.
[3]馮海生，王黎钦，郑德志等.计及齿面摩擦的高功率密度齿轮传动效率分析[J].华南理工大学学报（自然科学版），2014（09）：24-29.。
