实验4---VLAN配置
实验四 虚拟局域网VLAN的划分及配置
实验四虚拟局域网VLAN的划分及配置一、实验目的：1、了解虚拟局域网的作用。
2、掌握在一台交换机上划分VLAN的方法和跨交换机的VLAN的配置方法；3、掌握Trunk端口的配置方法。
4、了解VLAN数据帧的格式、VLAN标记添加和删除的过程。
二、实验内容：1、VLan的基本配置：在一台交换机上划分VLAN，用ping命令测试同一VLAN和不同VLAN 中设备的连通性；2、Trunk口配置：在交换机上配置Trunk端口，用ping命令测试同一VLAN和不同VLAN中设备的连通性；3、最后实现VLan间的通信。
三、实验具体过程参考一配置VLAN间通过VLANIF接口通信示例企业的不同用户拥有相同的业务，且位于不同的网段。
现在相同业务的用户所属的VLAN不相同，需要实现不同VLAN中的用户相互通信。
如下图所示，User1和User2中拥有相同的业务，但是属于不同的VLAN且位于不同的网段。
现需要实现User1和User2互通。
图1 配置VLAN间通过VLANIF接口通信组网图配置思路采用如下的思路配置VLAN间通过VLANIF接口通信：1.创建VLAN，确定用户所属的VLAN。
2.配置接口加入VLAN，允许用户所属的VLAN通过当前接口。
3.创建VLANIF接口并配置IP地址，实现三层互通。
说明：为了成功实现VLAN间互通，VLAN内主机的缺省网关必须是对应VLANIF接口的IP地址。
操作步骤1.配置Switch# 创建VLAN<HUAWEI>system-view[HUAWEI] sysname Switch[Switch] vlan batch 10 20# 配置接口加入VLAN[Switch] interface gigabitethernet1/0/1[Switch-GigabitEthernet1/0/1] port link-type access[Switch-GigabitEthernet1/0/1] port default vlan 10[Switch-GigabitEthernet1/0/1] quit[Switch] interface gigabitethernet 1/0/2[Switch-GigabitEthernet1/0/2] port link-type access[Switch-GigabitEthernet1/0/2] port default vlan 20[Switch-GigabitEthernet1/0/2] quit# 配置VLANIF接口的IP地址[Switch] interface vlanif 10[Switch-Vlanif10] ip address 10.10.10.2 24[Switch-Vlanif10] quit[Switch] interface vlanif 20[Switch-Vlanif20] ip address 10.10.20.2 24[Switch-Vlanif20] quit2.检查配置结果在VLAN10中的User1主机上配置IP地址为10.10.10.3/24，缺省网关为VLANIF10接口的IP地址10.10.10.2/24。
华为eNSP配置实例4——VLAN配置 ppt课件
1
专题4
VLAN配置
VLAN的产生原因－广播风暴
广播
……
PPT课件
2
PPT课件
3
通过路由器将网络分段 路由器
广播
……
PPT课件
4
通过VLAN划分广播域
广播域1 VLAN 10
广播域2 VLAN 20广播域 VLAN 30财务部
市场部
工程部
VLAN综述
PPT课件
5
第三层 第二层 第一层
• [S2-GigabitEthernet0/0/1]port link-type access • [S2-GigabitEthernet0/0/1]port default vlan 4 设置当前端口
属于vlan4
• [S2-GigabitEthernet0/0/1]int g0/0/2
• [S2-GigabitEthernet0/0/2]port link-type access • [S2-GigabitEthernet0/0/2]port default vlan 5 设置当前端口
PPT课件
14
三、配置VLAN
• 建立号码连续的多个VLAN的方式有两种。
• 定义VLAN与接口的对应关系也有两种方式。
• S1演示一种，如下
• [S1]int g0/0/1
• [S1-GigabitEthernet0/0/1]port link-type access 先更改接口工 作模式为access
算机相连，而交换机之间 的连接，应该是trunk。
交换机端口默认VLAN是VLAN1，工作在access模式。 Access 口收发数据时，不含VLAN标识。具有相同VLAN号的端口在同一个 广播域中。
实验四 VLAN规划与划分
实验四虚拟局域网vlan划分与配置一、实验目的了解vlan的作用，掌握在一台交换机上划分VLan的方法和跨交换机的VLan的配置方法，掌握Trunk端口的配置方法。
理解三层交换的原理，熟悉Vlan接口的配置。
二、实验内容首先，在一台交换机上划分VLan，用ping命令测试在同一VLan和不同VLan中设备的连通性。
然后，在交换机上配置Trunk端口，用ping命令测试在同一VLan和不同VLan中设备的连通性。
最后，利用交换机的三层功能，实现Vlan间的路由，再次用ping命令测试其连通性。
三、实验原理VLan，即虚拟局域网，是将一组位于不同物理网段上的用户在逻辑上划分在一个局域网内，在功能和操作上与传统Lan基本相同，可以提供一定范围内终端系统的互联。
VLan的主要目的就是划分广播域，可以基于端口、基于MAC地址、基于协议、基于子网等参数进行VLan划分。
本实验使用基于端口的VLan划分。
802.1q严格规定了统一的VLan帧格式，在原有的标准以太网帧格式中增加了一个特殊的标志域——tag域，用于标识数据帧所属的VLan ID。
根据交换机处理VLan数据帧的不同，可以将交换机的端口分为两类：一类是只能传递标准以太网帧的端口，称为Access端口；另一类是既可以传送有VLan标签的数据帧也可以传送标准以太网帧的端口，称为Trunk端口。
四、实验环境与分组Quidway S2016交换机两台，S3928交换机一台，计算机8台，console线3条，标准网线10根。
每8人一组，共同配置3台交换机。
五、实验组网图二 Trunk 端口的配置组网图注：vlan2包括端口e0/1到e0/5,vlan3包括端口e0/7到e0/11图一 VLan 的配置组网图E0/1E0/2 E0/10E0/11Ip:192.168.2.10/24 Ip:192.168.2.11/24 Ip:192.168.3.10/24 Ip:192.168.3.11/24Vlan2Vlan3S1PAPB PC PDE0/11 E0/1 E0/1 E0/11E0/13E0/13 Ip:192.168.2.10/24 Ip:192.168.3.10/24 Ip:192.168.2.11/24Ip:192.168.3.11/24S1S2Vlan2 Vlan2Vlan3Vlan3 注：S1中vlan2包括端口e0/1 到e0/5,vlan3包括端口e0/7到e 0/11; S2中vlan2包括端口e0/1 到e0/4,vlan3包括端口e0/7到e 0/11;图三 VLan 间通信的配置组网图六、实验步骤1．Vlan 的基本配置步骤1 按照组网图一连接好设备，为交换机划分Vlan 。

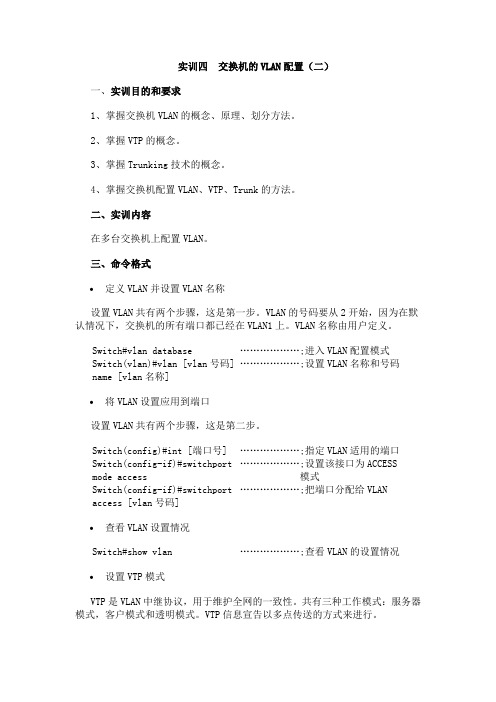

实训4 交换机的VLAN配置(二)
实训四交换机的VLAN配置（二）一、实训目的和要求1、掌握交换机VLAN的概念、原理、划分方法。
2、掌握VTP的概念。
3、掌握Trunking技术的概念。
4、掌握交换机配置VLAN、VTP、Trunk的方法。
二、实训内容在多台交换机上配置VLAN。
三、命令格式∙定义VLAN并设置VLAN名称设置VLAN共有两个步骤，这是第一步。
VLAN的号码要从2开始，因为在默认情况下，交换机的所有端口都已经在VLAN1上。
VLAN名称由用户定义。
Switch#vlan database ………………;进入VLAN配置模式Switch(vlan)#vlan [vlan号码]name [vlan名称]………………;设置VLAN名称和号码∙将VLAN设置应用到端口设置VLAN共有两个步骤，这是第二步。
Switch(config)#int [端口号] ………………;指定VLAN适用的端口Switch(config-if)#switchport mode access ………………;设置该接口为ACCESS模式Switch(config-if)#switchportaccess [vlan号码]………………;把端口分配给VLAN ∙查看VLAN设置情况Switch#show vlan ………………;查看VLAN的设置情况∙设置VTP模式VTP是VLAN中继协议，用于维护全网的一致性。
共有三种工作模式：服务器模式，客户模式和透明模式。
VTP信息宣告以多点传送的方式来进行。
VTP服务器和客户模式下会同步最新版本的宣告信息。
VTP信息宣告每隔5分钟或者有变化时发生（30s）。
Switch(vlan)#vtp server ………………;定义该交换机为VTP的服务器模式在server模式下，交换机具有创建VLAN、修改VLAN、删除VLAN、发送/转发、信息宣告、同步、存贮于NVRAM等功能。
Switch(vlan)#vtp client ………………;定义该交换机为VTP的客户模式在client模式下，交换机具有发送/转发、信息宣告、同步、不会存贮于NVRAM 等功能。
交换机vlan配置实验报告
交换机vlan配置实验报告交换机VLAN配置实验报告一、实验目的本次实验的目的是通过交换机的VLAN（Virtual Local Area Network）配置，实现对网络的分割和管理。
通过实验，我们可以深入了解VLAN的原理和配置方法，并掌握VLAN的实际应用。
二、实验环境本次实验使用了一台Cisco交换机作为实验设备，并连接了多台计算机进行网络通信。
交换机使用了Cisco IOS操作系统，计算机使用了Windows操作系统。
三、实验步骤1. 连接设备首先，我们需要将计算机和交换机进行连接。
使用网线将计算机的网卡与交换机的一个端口相连，确保物理连接正常。
2. 登录交换机使用终端模拟器，通过串口或Telnet方式登录交换机的控制台界面。
输入正确的用户名和密码，成功登录交换机后，进入命令行界面。
3. 创建VLAN在命令行界面中，输入以下命令创建VLAN：```Switch(config)# vlan vlan-id```其中，vlan-id为要创建的VLAN的ID号。
根据实际需求，可以创建多个VLAN。
4. 配置端口接下来，我们需要将交换机的端口与VLAN进行绑定。
输入以下命令进行端口配置：```Switch(config)# interface interface-idSwitch(config-if)# switchport mode accessSwitch(config-if)# switchport access vlan vlan-id```其中，interface-id为要配置的端口号，vlan-id为要绑定的VLAN的ID号。
通过以上命令，将指定端口设置为访问模式，并将其绑定到指定的VLAN上。
5. 配置Trunk端口如果需要在交换机之间传输多个VLAN的数据，需要配置Trunk端口。
输入以下命令进行Trunk端口配置：```Switch(config)# interface interface-idSwitch(config-if)# switchport mode trunk```通过以上命令，将指定端口设置为Trunk模式，可以传输多个VLAN的数据。
实验四 虚拟局域网VLAN
实验四虚拟局域网VLAN第一部分一、实验名称交换机端口隔离。
二、实验目的理解Port Vlan的配置三、背景描述假设此交换机是宽带小区城域网中的1台楼道交换机，住户PC1连接在交换机的0/5口；住户PC2连接在交换机的0/15口。
现要实现各家各户的端口隔离。
四、技术原理VLAN（Virtual Local Area Network,虚拟局域网）是指在一个物理网段内，进行逻辑的划分，划分成若干个虚拟局域网。
VLAN最大的特性是不受物理位置的限制，可以进行灵活的划分。
VLAN具备了一个物理网段所具备的特性。
相同VLAN内的主机可以相互直接访问，不同VLAN间的主机之间互相访问必须经由路由器设备进行转发。
广播数据包只可以在本VLAN内进行传播，不能传输到其他VLAN中。
Port VLAN是实现VLAN的方式之一，Port VLAN是利用交换机的端口进行VLAN 的划分，一个端口只能属于一个VLAN。
五、实现功能通过划分Port Vlan实现本交换端口隔离。
六、实验步骤步骤1 在未划Vlan前两台PC互相ping可以通。
下面创建VLAN。
Switch#confi termSwitch(config)#vlan 10 !创建VLAN 10Switch(config-vlan)#name test10 ！将Vlan 10命名为test10Switch(config-vlan)#exitSwitch(config)#vlan 20Switch(config)# name test20验证测试：Switch#show vlan ！查看已配置的VLAN信息…………………………………………..步骤2 将接口分配到VLANSwitch#config termSwitch（config）#interface fasteternet 0/5Switch（config-if）#switchport access vlan 10Switch（config-if）#exitSwitch（config）#interface fastethernet 0/15Switch（config-if）#switchport access vlan 20步骤3 两台PC互相ping不通。
实验四 在两台交换机中配置VLAN
实验四 在两台交换机上配置跨交换机VLAN第 组 姓 名：一. 实验背景学校的网络有两台交换机，我想把财务室的计算机划在一个Vlan 里，把教导处的计算机划到另一个Vlan 里，但是财务室的部分计算机连接到交换机1，部分连交换机2,教导处处也一样，那将如何划分VLAN 呢？二. 实验任务在两台交换机上配置跨交换机VLAN三．实验拓扑小组的02号机连接到s3550的console 口，01号机连接到s3550的Fa0/1口，03号机连接到S3550的F0/3口;05号机连接到s2126的console 口，04号连接到s2126的fa0/4口，06号连接到S2126的Fa0/6口用一条网线把再台交换机的Fa0/24口相连。
X 01VLAN 10X 04 VLAN 10S3550X 03VLAN 20S2126X 06 VLAN 10Fa0/1Fa0/3Fa0/4Fa0/6console console X02X05Fa0/24四．实验分工由02号学员负责对s3550进行配置，05号学员负责对s2126进行配置，其余学员进行验证，实验完成后，轮换角色再次实验。
五．实验步骤1.设置计算机的IP地址01号机：10.0.0.11/2403号机：10.0.0.13/2404号机：10.0.0.14/2406号机：10.0.0.16/242.在S3550交换机里，作如下配置：s3550(config)#vlan 10s3550(config-vlan)#exits3550(config)#vlan 20s3550(config-vlan)#exits3550(config)#int fa0/1s3550(config-if)#switchport access vlan 10s3550(config)#int fa0/3s3550(config-if)#switchport access vlan 20s3550(config-if)#int fa0/24s3550(config-if)#switchport mode trunk (把fa0/24的模式设置为trunk)3.在S2126交换机里，作如下配置：s2126(config)#vlan 10s2126(config-vlan)#exits2126(config)#vlan 20s2126(config-vlan)#exits2126 (config)#int fa0/4s2126(config-if)#switchport access vlan 10s2126(config)#int fa0/6s2126(config-if)#switchport access vlan 20s2126(config-if)#int fa0/24s2126(config-if)#switchport mode trunk (把fa0/24的模式设置为trunk)4.验证四台PC机互Ping，看能否Ping通。
实验4 VLAN
任务VLAN技术假设有一个公司有计算机部和市场部两个部门，办公楼有两层SW2 为2楼交换机SW1为1楼交换机1楼和2楼均有计算机部和市场部的人利用VLAN技术，是本部门的人可以跨越交换机相互访问，非本部门的人不可以访问，拓扑如下VLAN100分配诸葛亮的地址为192.168.1.1，刘备的地址为192.168.1.2 VLAN200分配孙权的地址为172.16.1.1，周瑜的地址为172.16.1.2SW1上的配置Switch>enableSwitch#configure terminalSwitch(config)#hostname SW1SW1(config)#line con 0SW1(config-line)#exec-t 0 0SW1(config-line)#logg sySW1(config-line)#exitSW1(config)#vlan 100 ！在SW1上启用VLAN100SW1(config-vlan)#name market ！标记VLAN100为市场部专用SW1(config-vlan)#vlan 200 ！在SW2上启用VLAN200SW1(config-vlan)#name technique ！标记VLAN200为计算机部专用SW1(config-vlan)#exitSW1(config)#int fa 0/1 ！进入fa0/1接口SW1(config-if)#switchport mode trunk !设置fa0/1接口模式为干道SW1(config-if)#switchport trunk allowed vlan 100,200！干道允许VLAN100，VLAN200通过SW1(config-if)#exitSW1(config)#int fa 0/2 ! 进入fa0/2接口SW1(config-if)#switchport mode access ！设置接口模式为接入端口SW1(config-if)#switchport access vlan 100 ！将接口加入市场部VLAN100SW1(config-if)#int fa 0/3 ！进入fa0/3接口SW1(config-if)#switchport mode access ！设置接口模式为接入端口SW1(config-if)#switchport access vlan 200！将接口加入计算机部VLAN200SW2上的配置Switch>enableSwitch#configure terminalSwitch(config)#hostname SW2SW2(config)#line con 0SW2(config-line)#exec-t 0 0SW2(config-line)#logg sySW2(config-line)#exitSW2(config)#vlan 100SW2(config-vlan)#name macketSW2(config-vlan)#vlan 200SW2(config-vlan)#name techniqueSW2(config-vlan)#int fa 0/1SW2(config-if)#switchport mode trunkSW2(config-if)#switchport trunk allowed vlan 100,200SW2(config-if)#int fa 0/2SW2(config-if)#switchport mode accessSW2(config-if)#switchport access vlan 200SW2(config-if)#int fa 0/3SW2(config-if)#switchport mode accessSW2(config-if)#switchport access vlan 100测试连通性，计算机部周瑜呼叫计算机部孙权，预测结果可以连通，实际结果验证如图：成功！！！！！测试连通性，计算机部周瑜呼叫市场部诸葛亮，预测结果不可以连通，实验结果验证如图：连通超时，与预测结果一样，成功！！！！！查看SW1上的配置使用命令SW1#show vlan brief 结果如图：。
实训4-网络设备划分VLAN
实训4-网络设备划分VLAN
概述
本文档旨在介绍网络设备划分虚拟局域网（VLAN）的步骤和注意事项。
背景
虚拟局域网（VLAN）是一种在物理网络上进行逻辑分割的技术。
通过将网络设备划分为不同的VLAN，可以提高网络的性能和安全性。
设备划分步骤
1. 确定网络拓扑：首先，需要确定网络的拓扑结构，包括交换机、路由器和终端设备等。
2. 划分VLAN：根据网络需求，划分不同的VLAN。
可以根据不同的部门、功能或安全级别来划分VLAN。
3. 配置交换机：对每个VLAN，需要在交换机上进行相应的配置。
配置包括指定VLAN ID、端口成员关系和VLAN间的互联关系等。
4. 配置路由器：如果需要不同VLAN之间的通信，需配置路由器。
在路由器上设置适当的子接口，并配置相应的VLAN间路由。
5. 配置终端设备：对每个终端设备，需要将其接口配置到相应的VLAN。
注意事项
1. VLAN划分应考虑网络性能和安全性的要求。
2. 需要确保交换机和路由器的硬件支持VLAN功能。
3. 在配置交换机和路由器时，应参考设备的操作手册，并保持与厂商的最佳实践一致。
4. 路由器的性能对多VLAN间的通信至关重要，需要选择适当的路由器型号。
5. 在划分VLAN时，应预留足够的IP地址空间以适应未来的扩展。
总结
通过划分VLAN，可以优化网络性能、提高安全性，并方便管理。
在划分VLAN时，应考虑网络需求，遵循最佳实践，以确保网络的稳定和可靠性。
*以上是我根据实训4-网络设备划分VLAN的要求写的文档，希望能对您有所帮助。
*。
VLAN的配置实验报告【完整版】
实验设备960交换机、思科3550/3560交换机
实验内容：
1、定义VLAN
2、定义主干
3、分配VLAN
实验步骤：
1、配置VLAN：SERVER
2、配置VTP：SERVER/CLIENT
3、配置VLAN主干：SERVER/CLIENT
实验体会：
（1）、默认情况下，交换机的所有端口都属于VLAN1。该VLAN不能被删除。建议在划分VLAN前，将PC机接入交换机的任意端口，并测试其连通性。
（2）、交换机的所有端口在默认情况下都属于access模式，可以直接将端口加入到某一VLAN。具有access模式的端口只能属于一个VLAN.。可以通过switch mode access/trunk命令更改端口的模式。
成绩评定：
指导教师签字：
年月日
备注：
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
2、教师批改学生实验报告时间应在学生提交实验报告时间后10日内。
（3）、在试验“VLAN的基本配置”中，由于对基本概念还有些不清楚的地方，想用交换机去ping PC机，由于不在同一个网段上，总是ping不通。后面经过老师的指点，翻然醒悟，不在一个网段上的PC机要想ping通必须通过路由才能做到。通过实践，我们对关于VLAN的理论有了更深的理解。
指导教师批阅意见：
Swx#conft
Swx#(config)#int fa0/x
Swx#( config-if)#switchport mode access
Swx#( config-if)#switchport access vlan 10
Swx#(config)#int fa 0/x2-x6
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实 验 教 案 四
课题(项目)名称:vlan配置 计划学时: 2
实验类型: 1.演示性□ 2.验证性□ 3.综合性□ 4.设计性□ 5.其它□
授课日期: 2011 年 11 月 16 日 第 周 星期 三 第 12 节
实验班级
09网络校设；10网络高职
实验目的
通过VLAN的规划及配置，了解VLAN(虚拟局域网)的作用，掌握在一台交换机上划分VLAN的方法和
跨交换机的VLAN的配置方法，掌握Trunk端口的配置方法，了解VLAN数据帧的格式、VLAN标记添加和
删除的过程。为大型局域网设计奠定坚实基础。
实验环境（软/硬件要求）
Windows 2003/xp操作系统，Packet Tracer软件。或交换机、配置线、网线等。
实验内容
1.理解VLAN的划分方式；
2.掌握VLAN的规划知识；
3.掌握VLAN的静态配置操作及一种动态配置操作
实验主要步骤
PcA vlan2 PcB vlan3 PcC vlan2 PcD vlan3
E17 E9 E9 E9 E17
E2 E1 E1 E2
一、VLAN的划分
VLAN的主要目的就是划分广播域，那么在建设网络时，如何确定这些广播域?根据物理端口、MAC地
址、协议还是子网?其实到目前为止，上述参数都可以用来作为划分广播域的依据。
(1)基于端口的VLAN划分
基于端口的VLAN划分方法是根据以太网交换机的端口来划分广播域的。也就是说，交换机某些端口连
接的主机在一个广播域内，而另一些端口连接的主机在另一个广播域，VLAN和端口连接的主机无关，如图
2-5和表2-2所示。
假设指定交换机的端口l和端口7属于VLAN2，端口2和端口10属于VLAN3，此时，主机A和主机C
在同一VLAN，主机B和主机D在另一VLAN下。如果将主机A和主机B交换连接端口，则VLAN表仍然
不变，而主机A变成与主机D在同一VLAN(广播域)，而主机B和主机C在另一VLAN下。如果网络中存在
多个交换机，还可以指定交换机1的端口和交换机2的端口属于同一VLAN，这样同样可以实现VLAN内部
主机的通信，也隔离广播报文的泛滥。所以这种VLAN划分方法的优点是定义VLAN成员非常简单，只要指
定交换机的端口即可；但是如果VLAN用户离开原来的接入端口，而连接到新的交换机端口，就必须重新指
定新连接的端口所属的VLAN ID。
(2)基于MAC地址的VLAN划分
基于MAC地址的VLAN划分方法是根据连接在交换机上主机的MAC地址来划分广播域的。也就是说，
某个主机属于哪一个VLAN只和它的MAC地址有关，和它连接在哪个端口或者IP地址都没有关系。这种划
分VLAN的方法最大的优点在于当用户改变物理位置(改变接人端口)时，不用重新配置。但是这种方法的初
始配置量很大，要针对每个主机进行VLAN设置。尤其是那些容易更换网络接El卡的笔记本电脑用户，会经
常迫使交换机更改配置。
(3)基于协议的VLAN划分
基于协议的VLAN划分方法是根据网络主机使用的网络协议来划分广播域的。也就是说，主机属于哪一
个VLAN取决于它所运行的网络协议(如IP协议和IPX协议)，而与其他因素没有关系。这种VLAN划分在实
际应用中非常少，因为目前绝大多数都是IP协议的主机，其他协议的主机组件被IP协议主机代替，所以它很
难将广播域划分得更小。
(4)基于子网的VLAN划分
基于子网的VLAN划分方法是根据网络主机使用的IP地址所在的网络子网来划分广播域的。也就是说，
IP地址属于同一个子网的主机属于同一个广播域，而与主机的其他因素没有任何关系。这种VLAN划分方法
管理配置灵活，网络用户自由移动位置而不需重新配置主机或交换机，并且可以按照传输协议进行子网划分，
从而实现针对具体应用服务来组织网络用户。但这种方法也有它不足的一面，为了判断用户属性，必须检查
每上个数据包的网络层地址，这将耗费交换机不少的资源；并且同一个端口可能存在多个VLAN用户，这将
导致广播报文的抑制效率有所下降。
从上述几种VLAN划分方法的优缺点综合来看，基于端口划分VLAN是最普遍使用的方法之一，它也是
目前所有交换机都支持的一种VLAN划分方法。有少量交换机支持基于MAC地址的VLAN划分。
二、配置步骤
S3526A上配置：
[Quidway]sysname S3526A
[S3526A]interface e0/1
[S3526A-Ethermet0/1]duplex full
[S3526A-Ethermet0/1]speed 100
[S3526A-Ethermet0/1]interface e0/2
[S3526A-Ethermet0/2]duplex full
[S3526A-Ethermet0/2] speed 100
[S3526A-Ethermet0/2]quit
[S3526A]link-aggregation Ethermet0/1to Ethermet0/2 both
S3526B上配置:
[Quidway]sysname S3526B
[S3526B]interface e0/1
[S3526B-Ethermet0/1]duplex full
[S3526B-Ethermet0/1]speed 100
[S3526B-Ethermet0/1]interface e0/2
[S3526B-Ethermet0/2]duplex full
[S3526B-Ethermet0/2] speed 100
[S3526B-Ethermet0/2]quit
[S3526B]link-aggregation Ethermet0/1to Ethermet0/2 both
配置每一台PC属于特定的VLAN
[S3526A]Vlan2
[S3526A-Vlan2]port Ethermet0/9 to Ethermet 0/16
[S3526A-Vlan2] Vlan3
[S3526A-Vlan3]port Ethermet0/17to Ethermet0/24
[S3526B]Vlan2
[S3526B-Vlan2]port Ethermet0/9 to Ethermet0/16
[S3526B-Vlan2] Vlan3
[S3526B-Vlan3]port Ethermet0/17to Ethermet0/24
配置交换机之间的端口为Truck口，并且允许所有VLAN通过
[S3526A]interface e0/1
[S3526A-Ethermet0/1] port link-type truck
允许所有VLAN通过Truck端口
[S3526A-Ethermet0/1] port truck permit vlan all
[S3526A-Ethermet0/1] interface e0/2
[S3526A-Ethermet0/2] port link-type truck
允许所有VLAN通过Truck端口
[S3526A-Ethermet0/2] port truck permit vlan all
[S3526B]interface e0/1
[S3526B-Ethermet0/1] port link-type truck
允许所有VLAN通过Truck端口
[S3526B-Ethermet0/1] port truck permit vlan all
[S3526B-Ethermet0/1]interface e0/2
[S3526B-Ethermet0/2] port link-type truck
允许所有VLAN通过Truck端口
[S3526B-Ethermet0/2] port truck permit vlan all
配置完后。可以看到同一Vlan内PC可以相互访问，不同的Vlan内PC不可以相互访问
六、实验结果分析
实验同一个vlan 之间能通信，不同vlan之间电脑不能通信
