电力系统自动化装置实验指导书
实验一 自动准同期条件测试 一、实验目的 1．掌握实验设备和仪器的使用方法，深入理解准同期条件。 2．掌握准同期条件的测试方法。 二、预习与思考 1．为什么准同期装置都是利用滑差（脉动）电压这一特性进行工作的？ 2．准同期的条件有哪些？如何掌握标准？ 3．什么叫导前时间？导前时间恒定的条件是什么？ 三、原理说明 1．滑差电压及其变化轨迹 目前几乎所有的准同期装置都是利用滑差电压这一特性进行工作的。所谓滑差电压是指待并发电机的电压UF和系统电压Ux之间的电压差，通常用Us来表示。 发电机电压和系统电压的瞬时值，可用下式表示： uF=UFsin(ωFt+δ1) （1-1） ux=Uxsin(ωxt+δ2) （1-2） UF、Ux为发电机和系统电压的幅值，δ1 、δ2为发电机电压和系统电压的初相。 设UF=Ux=Um，从式（1-1）和（1-2）可得滑差电压为： us=uF-ux=2Umsin[(ωFt+δ1)/2-(ωxt+δ2)/2] ×cos[(ωFt+δ1)/2+(ωxt+δ2)/2] （1-3） 若初始相角δ1=δ2=0，则式(1-3)可简化为： us=2Umsin[(ωF-ωx)t/2]cos[(ωF+ωx)t/2] （1-4） 滑差电压Us随时间变化的轨迹示于图1-1。 由图1-1可以看出，us中含有两种频率不同的分量，我们感兴趣的是Us的低频包络线。用usm表示滑差电压Us包迹的瞬时值，就得到 usm=2Umsin[(ωF-ωx)t/2] （1-5） 令 ωs= ωf-ωx 式中 ωs——滑差角速度。 则 usm=2Umsin（ωst/2） （1-6） t2 Ts
0
u u us F x
0uxuF
uxuF
sts
US
=-
ab
图1-1 滑差电压变化轨迹 关于滑差电压的概念还可以用相量来描述。图1-2是滑差电压相量图。
s.
Ux
UF
Us
.UxUF...U =0s..UxUFUs..Ux
.
Us..UF
.
（a） （b） （c） （d） 图1-2 滑差电压相量图 （a）δ=ωst；（b）δ=0；（c）δ=π/2；（d）δ=π 图中用UF和Ux表示发电机和系统电压的相量，当ωs不等于零时，UF和Ux之间的相角差δ=ωst，将随时间t不断改变。假定以Ux为参考相量保持不动，则UF将以角速度ωs作逆时针旋转。因而滑差电压Us的瞬时值也在不断变化。 2．同期和导前时间 准同期的三个条件之一，就是要求用于并网的断路器在合闸瞬间发电机电压的相位与系统电压的相位相同。实际上对于两个频率不同的电压是无法比较它们之间的绝对相位差的。为此，所谓发电机电压与系统电压同步（即通常所说的相位相同）是指发电机电压与系统电压的瞬时值uF与ux同时过零或同时达到最大值的瞬间。在此瞬间us=0。 由式（1-6）可知， 满足Usm=0时也必须同时满足ωst=2Kπ这一条件（K=0，1，……n）。为此， 如图1-1所示，相邻两同步点a、b之间的时间间隔tb-ta=Ts=2π/ωs。通常称Ts为频差周期或滑差周期，显然频差fs=1/Ts。 为了使断路器的触头在Usm=0时闭合，必然要求准同期装置能提前发出合闸脉冲。所需提前的时间，取决于断路器的固有合闸时间、辅助继电器动作时间和合闸接触器动作时间之和，从准同期装置发出合闸脉冲到发电机电压和系统电压同步之间的时间间隔称为导前时间。 由于发电机不可能在不同的频差下并入系统，这就要求导前时间不应随频差ωs的变化而变化。具有这种特性的准同期装置就称之为恒定导前时间型的准同期装置。 3．导前时间恒定的条件和合闸相角的误差 大多数恒定导前时间型的准同期装置，都是采用滑差电压（或将它变换一下波形）的一次微分和滑差电压相比较这一原理来构成的。采用一次微分的目的就是为了消除导前时间与频差的关系。 直接采用滑差电压及其一次微分来获得恒定导前时间的原理,可用下述的推导来表明所得的导前时间tdq与ωS无关。 由式(1-6)可知， usm=2Umsin(ωst/2) 则dusm/dt可由下式来表示： dusm /dt=Umωs cos(ωst/2) （1-7） 若令准同期装置发出合闸脉冲的条件是K1（dusm/dt）=K2Usm，这一方程则有： K1Umωscos(ωst/2)= K22Umωssin(ωst/2) 化简得 tg(ωst/2)= K1ωs/(2K2) （1-8） 当ωs很小时，tg（ωs/2）t≈（ωs/2）t 式(1-8)可写成： t≈K1/K2 （1-9） 式(1-9)计算所得时间t（即导前时间tdq）与ωs无关。这就是准同期装置所获得恒定导前时间的原理。 当然，上述的推导过程是有附加条件的。首先是假定ωs很小，其次是假定dωs/dt ≈0
（在一个频差周期内ωs保持不变），否则导前时间就不可能恒定。本装置由于将滑差电压变换成相同频差周期的三角波后，对ωs的要求可以放宽，但仍应要求dωs/dt ≈0。 从准同期的要求来说，希望在合闸时相角的误差越小越好，但实际上由于种种原因不可能没有误差。这一误差的产生主要是由以下几个方面造成的： 1）断路器及其辅助继电器和合闸接触器动作时间的变差，令其为△t1。 2）自动准同期装置导前时间整定值和断路器实际合闸时间之间的误差，令其为△t2。 3）导前时间本身的变差，令其为△t3。 4）由于ωs变化引起导前时间的变化，令其为△t4。 5）在合闸过程中存在加速度dωs/dt。 若令由1）- 4）所造成的综合误差为△t∑（△t∑=±△t1±△t2±△t3±△t4），导前时间为tdq时，考虑上述因素可按下式计算合闸瞬间的误差角δΣ： δΣ=ωs△t∑＋ (dωs /dt)（tdq+△t∑）2 /2 （1-10） 式(1-10)中第一项作为现有的装置都已控制在3.6°以下（不包括由于△t1所造成的误差），第二项误差的减小必须控制dωs/dt的大小或尽可能采用快速断路器并网。在准同期装置中引入滑差电压的二次微分量进行补偿在原理上可以消除dωs/dt对导前时间的影响。 四、实验主要的测试仪器 1．双踪慢扫描示波器 它用来观察装置的各点波形，寻找故障，要求采用长余辉双踪慢扫描示波器，如SBD-6型等。扫描时间要求可从0.1毫秒到1000秒，能清晰观察一些长时间的波形，如三角波、比例微分等波形，这种示波器还有时标，可用来粗略地观测导前时间。 2．记录示波器 用来拍摄导前时间，记录合闸时冲击电流。例如可采用SC-10型记录示波器。它可采用胶卷或紫外线记录纸拍摄，比较方便、灵活。 3．秒表 可以采用401型电秒表或405型电子数字毫秒表计。用来测量导前时间、调频和调压脉冲宽度。 4．万用表 应采用高内阻的万用表，直流每伏内阻为20千欧，如MF-35型，MF-18型，MF-9型，MF-200型数字万用表等均能满足要求。主要用来测量电位的高低。一些内阻较低的万用表，如MF-14型，直流每伏只有1千欧，是不宜采用的。 5．交流电压表 可采用0.5级表，量程0～150伏。 五、实验设备 序号 型号 使用仪器名称 数量 备注 1 TKDZB-2 电力自动化及继电保护实验台 1
2 ZBL51 可控励磁发电系统组件（－） （含并网旋转灯和同步表）(省略,采用目测方式) 1 3 ZBL54 可调电阻器 1 4 ZBL60 可控励磁发电系统实验组件（七） （含励磁电流）（注:可用恒流源代替） 1 5 DJ10-1 直流电动机 1 6 DJ5-1 三相交流发电机 1 7 DD03 电机导轨，测速发电机及转速表 1 8 ZB36 真有效值交流电压表 1 9 ZB31 数字式直流电压、电流表 1 10 ZBT74A 准同期实验组件（一） 1 11 万用表（通用型） 1 自备 12 数字式存储双踪示波器 1 自备 六、实验内容与步骤 根据发电机信号和系统信号测试准同期条件, 当电压幅值和频率有变化时，观测对滑差电压US波形的影响。实验接线图见图1-3 。
R
A0A
BCB0
C0
整
步表
MG
S1M1
+-固定电压输出
励磁电流
S1'M1'
UUF
X
+-
DJ18-1三相发电机ABC
TKDZB－2试验台
ZBL51可控励磁发电系统组件（一）
ZBT74A准同期实验组件（一）DJ23-1直流电机（原动机）
ZBL60可控励磁发电系统实验组件（七）橙色指示灯
注: R (1800欧),R (180欧）取自ZBL54可调电阻器GS~
ZB36真有效值交流电压表WE
f1
f1V~UVW
U1V1W1N1N
+-可调电压输出
st
Rst
A-ZB31数字式直流电压电流表
3XYZ
图1-3 自动准同期条件测试实验接线图
电力系统自动化实验培训系统实验指导书
电力系统自动化实验培训系统实验指导书 CHANG SHA TONG QING ELECTRICAL AND INFORMATION CO.LTD
TQXDZ-II电力系统自动化实验培训系统 实验指导书
长沙同庆电气信息 目 录 第1章 概 述 ................................................. 1 1.1 系统简介 ......................................................................................................................... 1 1.2 系统特点 ......................................................................................................................... 1 1.3 系统构成 ......................................................................................................................... 1
1.3.1发电机组及操纵屏………………………………………………….……….………1 1.3.2电力系统自动化实验培训系统………………………………….……8 1.3.3组态接线屏……………………………………………………….…………………13 第2章 电力系统自动装置课程实验 ............................. 17 2.1 同步发电机准同期并列实验 ....................................................................................... 17 2.1.3.1 机组启动和建压………………………………………………….…………...17 2.1.3.1.3 恒定越前时刻测试……………………………………………………………18 2.1.3.2 手动准同期并列实验……………………………………………….………...19 A. 按准同期条件手动合闸…………………………………………….…………..19 B. 偏离准同期并列条件合闸………………………………………….………..…20 2.1.3.5 半自动准同期并列………………………………………………….……...…21 2.1.3.6 全自动准同期并列……………………………………………….………...…21 2.1.3.7 不同准同期条件对比实验……………………………………….…………...22 2.2 同步发电机励磁操纵实验 ........................................................................................... 24 2.2.3.1 不同Α角对应的励磁电压测试…..………….……………………………..…...25 2.2.3.2 同步发电机起励…………………………………………………………………26 A. 恒机端电压方式起励……………………….…………………………………..26 B. 恒励磁电流方式起励………………………………………….……………..…26 2.2.3.3 伏/赫限制实验……………………………………………………...…………...27 2.2.3.4 调差特性实验………………………………………………………………....…28 2.2.3.5 强励实验……………………………………………………………….……...…30 2.2.3.6 欠励限制实验……………………….…………………………………………...31 2.2.3.7 过励限制实验……………………….…………………………………………...32 第3章 电力系统分析课程实验 ................................. 34 3.1 电力系统稳固性实验 ................................................................................................... 35 3.1.3.1 负荷调剂实验……………………………………………………...………….....35 3.1.3.2 单回路与双回路稳态对称运行比较实验…………………………………....…35 A. 单回路稳态对称运行实验……..…………………………………………...…35 B. 双回路对称运行与单回路对称运行比较实验……..……………………...…36 3.2 单机带负荷实验 ........................................................................................................... 37 3.2.3.1 原动机转速自动方式〔自动调剂〕下负荷容量对发电机的电压，频率的阻碍.37 3.2.3.2原动机转速手动方式〔无调剂〕下负荷容量对发电机的电压，频率的阻碍……38 3.2.3.3励磁系统无调剂下负荷容量对发电机的电压，频率的阻碍………………....39 第4章 电力系统综合实验 ..................................... 41 4.1 发电厂自动化综合实验 ............................................................................................... 41 4.1.3.2 各机组依次并网实验…………………………………………………………….42 4.1.3.3 发电厂机组监控实验…………………………………………………………...44 4.1.3.4 发电厂机组调剂实验………………………………………………….……....44 4.1.3.5 并联运行机组间无功功率的分配实验…………………………….……......44 4.2 电力系统自动化综合实验 ........................................................................................... 46 4.2.3.1 多台机组依次并网实验………………………………………………………….47 4.2.3.2 不改变网络结构的潮流分布实验……………………………………………...48 4.2.3.3 改变网络结构的潮流分布实验……………………………………….……....50 4.2.3.4 四遥实验……………………………….…..............................51 4.2.3.5 电力系统有功功率平稳和频率调整实验……...........................51 4.2.3.6 电力系统无功功率平稳和电压调整实验……...........................51 4.2.3.7 多台机组依次退出实验…….........................................51 4.3 分区调频实验 ............................................................................................................... 52 A. 0ABP时，分区调频实验……...........................................53 B. 1ABPKW时，分区调频实验……........................................53 附录1：自动装置参数设定参考表....................................................55 附录2：TQTS-III微机型自动调速装置用户手册........................................56 附录3：TQTQ-III微机型同期装置用户手册............................................63附录4：TQLC-III微机型自动励磁装置用户手册........................................79第1章 概 述 1.1 系统简介 〝TQXDZ-II电力系统自动化实验培训系统〞是依照教育部«电力系统分析»、«电力系统自动装置原理»、«电力系统自动化»、«电力系统调度自动化»、«电力系统远动技术»、«电力工程»、«工厂供电»等相关课程实验教学的需求，结合最新的电力系统自动化技术而研发的实验培训系统。既适用于相关课程的实验教学、培养学生的实践技能，也可作为学生课程设计和毕业设计的开放平台，还可作为专业技术人员上岗培训平台。
自动化电工实验指导书
实验一 基本电工仪表的使用及测量误差的计算一、实验目的1. 熟悉实验台上各类电源及各类测量仪表的布局和使用方法。
2. 掌握指针式电压表、电流表内阻的测量方法。
3. 熟悉电工仪表测量误差的计算方法。
二、原理说明1. 为了准确地测量电路中实际的电压和电流，必须保证仪表接入电路后不会改变被测电路的工作状态。
这就要求电压表的内阻为无穷大；电流表的内阻为零。
而实际使用的指针式电工仪表都不能满足上述要求。
因此，当测量仪表一旦接入电路，就会改变电路原有的工作状态，这就导致仪表的读数值与电路原有的实际值之间出现误差。
误差的大小与仪表本身内阻的大小密切相关。
只要测出仪表的内阻，即可计算出由其产生的测量误差。
以下介绍几种测量指针式仪表内阻的方法。
2. 用“分流法”测量电流表的内阻如图1-1所示。
A 为被测内阻(R A )的直流电流 表。
测量时先断开开关S ，调节电流源的输出电流I 使A 表指针满偏转。
然后合上开关S ，并保持I 值不 变，调节电阻箱R B 的阻值，使电流表的指针指在1/2满偏转位置，此时有I A ＝I S ＝I/2∴ R A ＝R B ∥R 1 可调电流源R 1为固定电阻器之值，R B 可由电阻箱的刻度盘上读得。
图 1-1 3. 用分压法测量电压表的内阻。
如图1-2所示。
V 为被测内阻(R V )的电压表。
测量时先将开关S 闭合，调节直流稳压电源的 输出电压，使电压表V 的指针为满偏转。
然后 断开开关S ，调节R B 使电压表V 的指示值减半。
此时有：R V ＝R B ＋R 1电压表的灵敏度为：S ＝R V /U (Ω/V) 。
式中U 为电压表满偏时的电压值。
4. 仪表内阻引起的测量误差（通常称之为方 可调稳压源 法误差， 而仪表本身结构引起的误差称为仪表基 图 1-2 本误差）的计算。
（1）以图1-3所示电路为例，R 1R 1 1 U R1＝───U ，若R 1＝R 2，则 U R1＝─ U 。
TQXDJ-III电力系统自动化及继电保护实验培训系统继电保护部分实验指导书
Chang Sha Tong Qing Electrical and Information Co.ltdTQXDJ-III电力系统自动化及继电保护实验培训系统继电保护部分实验指导书长沙同庆电气信息有限公司目录第1章概述 (1)1.1 系统简介 (1)1.2 系统特点 (1)1.3 系统构成 (1)1.4 实验系统配套软件 (3)1.5 操作注意事项 (4)第2章继电保护课程实验 (5)2.1 继电保护课程实验概述 (5)2.2 DL-31型电流继电器特性实验 (7)2.3 DY-36型电压继电器特性实验 (12)2.4 LG-11型功率方向继电器特性实验 (17)2.5 LZ-21阻抗继电器特性实验 (22)2.6 LCD-4型差动继电器特性实验 (29)2.7 常规电流速断保护和电流电压联锁速断保护实验 (34)2.8 常规电流保护与三相一次重合闸综合保护实验 (38)第3章微机保护课程实验 (42)3.1 微机保护课程实验概述 (42)3.2 数字式电流继电器特性实验 (45)3.3数字式电压继电器特性实验 (49)3.4 数字式功率方向继电器特性实验 (53)3.5 数字式差动继电器特性实验 (57)3.6 数字式阻抗继电器特性实验 (60)3.7 三段式电流保护实验 (66)3.8 三段式距离保护实验 (82)3.9 三相一次重合闸及后加速保护实验 (95)3.10 35kV微机线路保护实验 (101)3.11 变压器保护实验 (105)第4章发电厂电气课程实验 (115)4.1 具有事故灯光控制的断路器控制回路实验 (115)4.2具有防跳功能的断路器控制回路实验 (122)4.3 闪光继电器构成的中央信号实验 (126)4.4 冲击继电器构成的中央音响信号实验 (129)第5章电力系统分析课程实验 (134)5.1 电力系统潮流分布和线损分析实验 (134)5.2 电力系统故障分析实验 (138)第1章概述1.1 系统简介“TQXDJ-III电力系统自动化及继电保护实验培训系统”是根据电气工程专业多门课程实验教学的需求，结合最新的继电保护及变电站自动化技术而研发的实验培训系统。

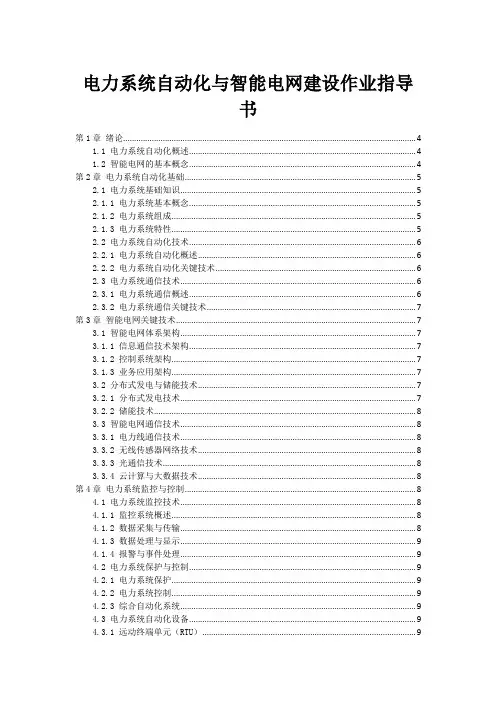

电力系统自动化与智能电网建设作业指导书
