烟尘仪(显示版)中文说明书V3[1].0
崂应3012型 自动烟尘(气)测试仪(新08代)使用说明-20150403
4.烟气取样器
5.烟气预处理器（选配）
7.高效气水分离器
图 1 测试仪整机组成图 8.2 烟尘采样时，按图 2 所示连接。
1.烟温/含湿量信号线 2.烟尘多功能取样管 6.Ф8×14 橡胶管
3.测试仪主机
4.Ф12×18 硅橡胶管
5.高效气水分离器
7、Ф4×8 橡胶管（橙色，连接测试仪△P“+”接嘴和取样管“+”接嘴）
示数误差：不超过±5.0% 重复性: ≤2.0% 响应时间: ≤90s 稳定性:1 小时内示数值变化 ≤5.0%
7
工作条件 a) b) c) d) e) f) g) 工作电源：AC（220±22）V，50Hz 或 DC24V。 环境温度：(-20～70)℃。 环境湿度：(0～95)%RH。 大气压力：(80～110)kPa。 适用环境：非防爆场合。 工作电源接地线应良好接地。 野外工作时，应有防雨、雪、尘以及日光曝晒等侵袭的措施。
1.显示屏 5.电源开关
2. Ts/Xsw 信号接口 3.AC220V 电源插座 6.测试仪名称标牌 7.数字键盘
8
整机组成及使用连接图
8.1 整套测试仪由测试仪主机、烟尘多功能取样管（以下简称取样管） 、烟气含湿量温度检测器、烟气 取样器、热敏打印机、高效气水分离器等构成。详见图 1。
版权所有 翻印必究
3
崂应 3012H 型自动烟尘(气)测试仪使用说明书
1.测试仪主机
2.烟尘多功能取样管
3.烟气含湿量温度检测器 6.热敏打印机
5 工作原理 5.1 颗粒物等速采样原理 测试仪根据各种传感器检测到的静压、动压、温度及含湿量等参数，自动计算出烟气流速和等速跟 踪流量。测控系统将该流量与流量传感器检测到的流量相比较，计算出相应的控制信号，由该信号控制 电路做出调整，使抽气泵的流量发生变化，最终使测试仪的实际流量与计算的采样流量相等，实现测试 仪的等速采样。 5.2 含湿量测量原理 微处理器控制传感器采集湿球、干球表面温度以及通过湿球表面的压力，结合大气压，同时根据湿 球表面温度自动查出该温度下的饱和水蒸气压力，计算出烟气含湿量。 5.3 空气过剩系数测量原理 测试仪检测出 O2 的浓度，根据检测到的 O2 浓度，换算出空气过剩系数α。 5.4 气体浓度测量原理 抽取含有特定气体的烟气，进行除尘、脱水处理后通过电化学传感器，发生电化学反应，传感器输 出的电流大小在一定条件下与气体的浓度成正比， 所以通过测量传感器输出的电流即可计算出气体的瞬 时浓度；同时根据检测到的烟气排放等参数计算出气体的排放量。 6 技术指标 6.1 烟尘部分技术指标详见表 1。
3012H型自动烟尘(气)测试仪操作规程
文件修订履历1仪器用途主要用于各种锅炉、工业炉窖的烟尘排放浓度、折算浓度和排放总量的测定；测试 仪配上油烟取样器，可以进行油烟采样；各类除尘设备效率的测定；烟道排气参数（动压、静压、温度、流速、标干流量等）的测定；烟气含氧量、空气过剩系数的测定；烟气含湿量的测定；烟气连续测量仪器准确度的评估和校准；各种锅炉、工业炉窖的so2、NO 、NO 2、CO 、H 2s 、CO 2等有害气体的排放浓度、折算浓度和排放总量的测定；其它适用场合。
2仪器工作原理2.1颗粒物等速采样原理测试仪根据各种传感器检测到的静压、动压、温度及含湿量等参数，自动计算出烟气流速和等速跟踪流量。
测控系统将该流量与流量传感器检测到的流量相比较，计算出相应的控制信号，由该信号控制电路做出调整，使抽气泵的流量发生变化，最终使测试仪的实际流量与计算的采样流量相等，实现测试仪的等速采样。
2.2含湿量测量原理微处理器控制传感器采集湿球、干球表面温度以及通过湿球表面的压力，结合大气压，同时根据湿球表面温度自动查出该温度下的饱和水蒸气压力，计算出烟气含湿量。
2.3空气过剩系数测量原理测试仪检测出O 2的浓度，根据检测到的O 2浓度，换算出空气过剩系数a 。
2.4气体浓度测量原理抽取含有特定气体的烟气，进行除尘、脱水处理后通过电化学传感器，发生电化学反应，传感器输出的电流大小在一定条件下与气体的浓度成正比，所以通过测量传感器输出的电流即可计算出气体的瞬时浓度；同时根据检测到的烟气排放等参数计算出气体 的排放量。
3仪器主要技术性能烟尘部分采样流量：0〜60L/min；O.lL/min烟气动压：0〜2000Pa；1Pa烟气静压：-30〜30kPa；0.01kPa烟气温度：0〜500°C；1°C等速采样流速：5〜45m/s；0.1m/s烟气部分02传感器：0〜30%；0.1%SO2传感器：0〜5700mg/m3；1mg/m3NO传感器：0〜1300mg/m3；1mg/m3NO2传感器:0〜200mg/m3；1mg/m3CO传感器：0〜5000mg/m3；1mg/m3CO2传感器：0〜20%；0.01%H2S传感器：0〜300mg/m3；1mg/m34操作规程4.1米样前准备4.1.1滤筒前清理和称重：用铅笔将滤筒编号，在105〜110C烘箱内烘烤1小时,取出放入干燥器中冷却至室温。
zx-3000便携烟尘烟气分析仪使用说明书模板
1概述ZX3000系列智能烟尘烟气测试仪是基于国家标准及新版《空气与废气检测方法》，吸取国内外同类仪器之优点，由我公司研发人员精心研制的新一代智能型烟尘烟气测试仪，该机技术性能指标符合国家环保局颁布的烟尘烟气采样仪的有关规定，实现烟尘烟气同机检测，大大缩短现场工作时间；采用新型贴片焊接工艺，极大地降低故障发生率，确属锅炉、炉窑监测的更新换代产品。
2 •适用范围A. 各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定。
B. 该仪器配上油烟、沥青烟取样器，可以分别进行油烟、沥青烟采样。
C. 各类除尘脱硫设备效率的测定。
D. 烟道、管道排气参数（动压、静压、温度、流速、标干流量等）的测定。
E. 烟气含氧量、空气过剩系数的测定（可选）。
F. 管道、烟道气含湿量（干、湿球温度）的测定（可选）。
G. 烟气连续在线监测（CEMS的准确度评估和校准。
H. 各种锅炉、工业炉窑的SO、NO NO、CO排放浓度、折算浓度和排放总量的测定及各类脱硫设备效率的测定（可选）。
I. 其它可应用的场合。
3 •主要特点1、自动跟踪烟气流速等速采集烟尘主机内集成差压、绝压传感器、微处理器、直流滑片泵，基于皮托管平行法等速采样原理，自动测量跟踪烟气流速等速采集烟尘。
2、测量含氧量，干、湿球温度，计算含湿量主机内集成氧传感器、干、湿球温度传感器。
能测量计算包括动压、静压、全压、烟气流速、干、湿球温度、含湿量、含氧量、烟气排放量、空气过剩系数等在内的所有参数。
3、测量计算烟气中SO、NO NQ CO浓度及其排放量内置英国CITY公司生产的定电位电解法传感器（选配），现场直接测量、计算SO、NONO、CO瞬时浓度和其排放总量，测量精度高、使用寿命长。
4、贴片成型工艺，体积小巧，故障率低选用进口贴片器件，可靠性高，故障率极低，仪器体积大大减小，携带方便。
5、模块化结构设计，传感器更换简捷方便压力、电化学传感器随同线路板一起设计，用户升级、更换简捷方便。

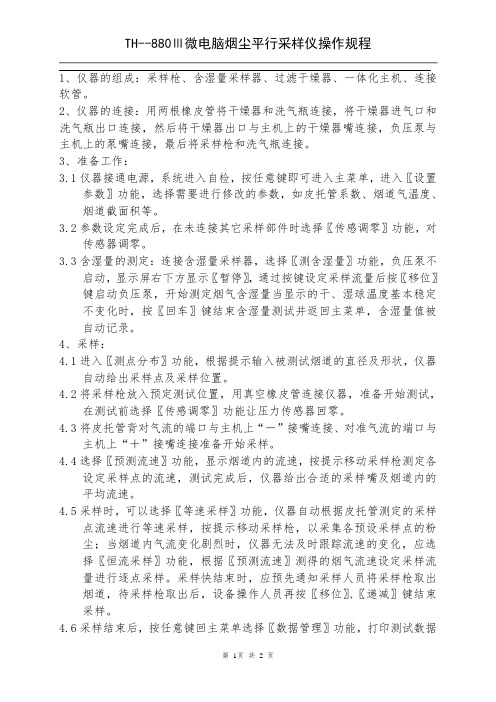

烟尘平行采样仪(880-3)操作规程
1、仪器的组成：采样枪、含湿量采样器、过滤干燥器、一体化主机、连接软管。
2、仪器的连接：用两根橡皮管将干燥器和洗气瓶连接，将干燥器进气口和洗气瓶出口连接，然后将干燥器出口与主机上的干燥器嘴连接，负压泵与主机上的泵嘴连接，最后将采样枪和洗气瓶连接。
3、准备工作：3.1仪器接通电源，系统进入自检，按任意键即可进入主菜单，进入〖设置参数〗功能，选择需要进行修改的参数，如皮托管系数、烟道气温度、烟道截面积等。
3.2参数设定完成后，在未连接其它采样部件时选择〖传感调零〗功能，对传感器调零。
3.3含湿量的测定：连接含湿量采样器，选择〖测含湿量〗功能，负压泵不启动，显示屏右下方显示〖暂停〗，通过按键设定采样流量后按〖移位〗键启动负压泵，开始测定烟气含湿量当显示的干、湿球温度基本稳定不变化时，按〖回车〗键结束含湿量测试并返回主菜单，含湿量值被自动记录。
4、采样：4.1进入〖测点分布〗功能，根据提示输入被测试烟道的直径及形状，仪器自动给出采样点及采样位置。
4.2将采样枪放入预定测试位置，用真空橡皮管连接仪器，准备开始测试，在测试前选择〖传感调零〗功能让压力传感器回零。
4.3将皮托管背对气流的端口与主机上“－”接嘴连接、对准气流的端口与主机上“＋”接嘴连接准备开始采样。
4.4选择〖预测流速〗功能，显示烟道内的流速，按提示移动采样枪测定各设定采样点的流速，测试完成后，仪器给出合适的采样嘴及烟道内的平均流速。
4.5采样时，可以选择〖等速采样〗功能，仪器自动根据皮托管测定的采样点流速进行等速采样，按提示移动采样枪，以采集各预设采样点的粉尘；当烟道内气流变化剧烈时，仪器无法及时跟踪流速的变化，应选择〖恒流采样〗功能，根据〖预测流速〗测得的烟气流速设定采样流量进行逐点采样。
采样快结束时，应预先通知采样人员将采样枪取出烟道，待采样枪取出后，设备操作人员再按〖移位〗、〖递减〗键结束采样。
4.6采样结束后，按任意键回主菜单选择〖数据管理〗功能，打印测试数据或储存数据至指定位置。
应用3012H自动烟尘气测试仪使用说明书
概述崂应0９代3０1２Ｈ系列自动烟尘（气）测试仪（以下简称测试仪）是在崂应０8代3012H烟尘测试仪的基础上精心研制成功的新产品.该仪器技术性能指标符合国家环保局颁布的有关烟尘采样仪的规定，并顺利通过了国家环境监测仪器质量监督检验中心的检测。
研制过程中广泛征求专家及广大用户的意见，应用当前计算机、工控主板、嵌入式Ｗindows系统、Ziｇbｅe无线通讯技术、TＦＴ宽温高清工业显示屏、传感器及新材料等领域的高新技术，竭力为用户提供一台质量可靠、性能稳定的高品质仪器.适用范围1.各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定。
2.该仪器若配有油烟取样管，可以进行油烟采样。
3.各类除尘设备效率的测定。
4.烟道排气参数（动压、静压、温度、流速、标干流量等）的测定.5.烟气含氧量、空气过剩系数的测定。
6.烟气连续测量仪器测量准确度的评估和校准。
7.各种锅炉、工业炉窑的SO２、ＮO、NO2、CO、H２S、CＯ2等有害气体的排放浓度、折算浓度和排放总量的测定．采用标准HJ/T４８—19９９《烟尘采样器技术条件》JＪＧ９6８－20０２《烟气分析仪》ＪＪＧ680—2０07《烟尘测试仪》执行企业标准: Ｑ/０２ＬYＢ0０４－２０09主要特点工业级高速嵌入式工控机核心测试仪采用工业级高速嵌入式工控机设计，运行ＷIＮCE操作系统,支持中文输入，系统内置大容量数据存储器,可以存储1０万组以上的采样数据,供查询、打印或微机通讯。
6。
５寸高亮度彩色显示屏测试仪采用６．5寸高亮度、宽温TFT彩色显示屏,适合野外环境温度－20℃—7０℃。
丰富的人机接口测试仪具备RS2３2、ＵＳB、网络等接口，支持鼠标、键盘、触摸板等人机对话设备，同时可外接U盘、鼠标、键盘、打印机(随机配件)、局域网等。
防尘防水工业键盘键盘采用特殊防尘防水材料,按照电脑键盘布局精心设计,并嵌入触摸板，操作方便.支持中文输入测试仪带有全拼输入法，方便用户输入采样地点等信息。
DM601-V2超低烟尘仪使用说明书
中兴仪器（深圳）有限公司
DM601 超低烟尘仪 V2.0.0
2. 整机安装
2.1. 安装位置选择
正确的安装位置是 DM601 稳定、可靠运行的基本保证，为确保采样具有代表性，采样点 的选择应满足国家标准的规定（《HJ/T 75-2007 固定污染源烟气排放连续监测技术规范》）。 优先选择垂直管端，优先选择在烟囱上。安装位置的选择应同时考虑易于维护、仪器工作在 环境条件较好，为了便于与等动采样作参比试验等，在安装点应考虑有对应的等动采样孔。 安装总体示意图如下：
（2）RS485 环境要求：温度-20~55（℃）、相对湿度 0-95%RH 被测介质条件：10℃~300℃（高温需定制） 显示操作窗口：12864 点阵液晶屏 电源：220±15%（VAC）、2000W 仪表气要求：≧50L/Min（干净无油、压力≧0.5Bar） 外形尺寸：300mm×240mm×200mm （测量主机）
图 1：DM601 原理框图
DM601 使用了一个 20mW，650nm 的半导体激光器，激光束及反射光光束直射入眼睛 会造成未知的损害。
DM601 没被安装在烟囱/道前，没有经过专门培训的人员不要进行上电操作。
中兴仪器（深圳）有限公司
DM601 超低烟尘仪 V2.0.0
1.3. 主要技术参数
测量范围：（0~5~10~50~100~200）（mg/m3）（量程可设定） 示值误差：±5% 零点漂移：±2%F.S（24 小时） 量程漂移：±2%F.S（24 小时） 分辨率：0.1（mg/m3） 采样方法：高温抽取（选配等动采样控制模块） 分析方法：激光前向散射法 校准方法：零点及跨度自动或手动校准 烟尘粒子浓度信号输出：（1）模拟 4~20（mA）（最大输出负载 500Ω）
崂应3012型 自动烟尘(气)测试仪(新08代)使用说明书-20140805
鲁制02000015号使用产品前请阅读使用说明书崂应3012H型自动烟尘(气)测试仪使用说明书青岛崂山应用技术研究所崂应3012H型自动烟尘(气)测试仪使用说明书目录1 产品概述 (1)2 适用范围 (1)3 采用标准 (1)4 主要特点 (1)5 工作原理 (2)6 技术指标 (2)7 工作条件 (3)8 整机组成及使用连接图 (3)9 使用方法 (7)10 安全保护及注意事项 (27)11 运输贮存及维护保养 (28)12 简单故障及排除方法 (28)13 公式 (28)14 其他介绍 (31)安全警告警告本仪器使用交流220V 50Hz或直流24V电源工作，防止误接其他电源损伤仪器，甚至造成人身伤害！警告使用交流电源时，电源接地线应良好接地！仅适用于非防爆场合！警告遇突发事件，先断开电源！崂应3012H型自动烟尘(气)测试仪使用说明书崂应3012H型自动烟尘(气)测试仪1 产品概述崂应3012H型自动烟尘（气）测试仪（新08代）（以下简称测试仪）是在崂应3012H型自动烟尘（气）测试仪（08代）的基础上精心研制的新一代产品。
该测试仪技术性能指标符合国家环保局颁布的有关烟尘采样仪的规定，并顺利通过了国家环境监测仪器质量监督检验中心的检测。
研制过程中广泛征求专家及广大用户的意见，应用当前计算机、传感器及新材料等领域的高新技术，竭力为用户提供一台质量可靠、性能稳定、适合国情的高品质仪器。
产品型式批准证书号：（2000）鲁技计样字第106号。
产品制造计量器具许可证编号：CMC鲁制02000015号。
2 适用范围a) 各种锅炉、工业炉窑的烟尘排放浓度、折算浓度和排放总量的测定；b) 测试仪配上油烟取样器，可以进行油烟采样；c) 各类除尘设备效率的测定；d) 烟道排气参数（动压、静压、温度、流速、标干流量等）的测定；e) 烟气含氧量、空气过剩系数的测定；f) 烟气含湿量的测定；g) 烟气连续测量仪器准确度的评估和校准；h) 各种锅炉、工业炉窑的SO2、NO、NO2、CO、H2S、CO2等有害气体的排放浓度、折算浓度和排放总量的测定；i) 其它适用场合。
P-5BS烟尘监测仪使用维护手册(中文)
ESC P-5C颗粒物监测仪使用手册P-5C型烟尘监测器使用说明书第一章：简介A．说明B．指标C.质量保证A．说明P-5C烟尘监测器可以连续且直接地于烟道内监测携带烟尘气体的颗粒总量。
该监测器自成一体，可直接安在管壁上或通过标准的4英寸ASA150型安装盘装在烟囱上。
仪器的不锈钢探头可直接伸入烟道的气流中，并有防腐蚀和抵御颗粒撞击的特性。
在探头的末端装有一特制的阀门装置，可以用来做零点和参照校准并可以防止烟道内含颗粒的气体进入监测器内。
操作电子元件和清理系统装在监测器的控制箱内。
内装的读表可现场提供监测的数据。
自动的零点-全幅校准装置可用来在现场或在遥控地点进行从零点到全幅的校准。
监测器运行所需的只有交流电源输入电缆和信号输出电缆。
此监测器设计的主要特点是准确，耐用和操作简便。
美国环境系统有限公司（ESC）P-5C颗粒物监测仪使用手册B．常用指标测量范围：刻度范围（毫克/实际立方米）：测量的最低限度：1-20,000毫克/实际立方米0-100，0-500，0-2000，0-20000 0.5毫克/实际立方米稳定性：长期（24小时）-小于全刻度5%零点偏移短期（2小时）-小于全刻度的1%。
长期（24小时）-小于全刻度2%全幅偏移短期（2小时）-小于全刻度的2%反应时间：校准：大约一秒钟左右内部校准系统可通过手工调整传感器来做零点和参照校准。
外部校准管使用可追踪光散器来做零点和全幅校准周围的温度：烟道内气体温度：最高不应超过５５摄氏度标准探针最高不超过60摄氏度高温探针不超过375摄氏度C．质量保证售方确保仪器及其附件在售出时没有任何材料和生产工艺上的问题。
如果有此类问题在售出后12个月内发生，售方将酌情在现场，或在原生产厂家或在指定的维修站对仪器进行修理。
买方应该负责仪器的拆卸和重新安装费用。
这里要说明的是，由其它厂家生产的仪器部件的保修期与该厂家提供给售方的保修期一致。
另外，如果买方没有按照售方提供的操作及保养手册的规定操作，所有的质量保证条款都随之无效。
FW300说明书
-------------------------------------------------------------------------------------------------------
FW 300 激光烟尘粉尘仪
4
联系人：潘晓东（13908332260），panxiaodong@
应用： z 监测工厂厂房中散发的尘粒，以保证其含量在限定值之内。 z 监测过滤器工业，以保证其在正常的工作状态内。 z 测量排放气体中的含尘量。 z 监测车间中的含尘量。 z 在矿山和粉碎工厂中，测量其灰堆挥发的含尘量。
2.2 工作原理和测量变量 2.2.1 工作原理
FW300 应用光透射的测量原理；用一个发光二极管（测量距离小于 2 米时）或用一个激光二极 管（测量距离最大可到 15 米）作为光源，光线在可见光的范围（波长大约为 650nm），光线发射到 反射器上并经反射器反射回到接收器，光线两次通过含有烟尘的烟道（见图 2.1），衰减后的光线信 号被检测器接收（光电二极管），信号经放大后传送到微处理器上进行处理，微处理器是测量、控制 和分析系统的主要部件。
-------------------------------------------------------------------------------------------------------
FW 300 激光烟尘粉尘仪
6
联系人：潘晓东（13908332260），panxiaodong@
FW 300 激光烟尘粉尘仪
公式中：c：含尘量 k：消光系数 L：两倍的测量距离（仅适用于双光路透射的方法，见图 2.1）
经过公式转算：
-------------------------------------------------------------------------------------------------------
S304,305粉尘仪中文说明书
一、介绍1.1安全本设备的运行电压为115VAC，50/60Hz（低压模式）或230VAC，50/60Hz（高压模式）。
在两种模式下，电气工程师必须在安装或检修时认真并且适当提高警惕，特别是在前面板被打开的情况下。
S300系列粉尘仪实际上是免维护的。
用户在不熟悉时请勿私自更换元件或者电路板。
如果仪器有问题请联系里您最近的经销商或厂商。
必须保证设备完全接地！（见3.1节）本传感器极有可能是安装在传输对人体有害粉尘的管道里。
其粉尘可能是易燃易爆也有可能是有毒或者高温气体。
电源线是直接固定连接在接线端子上，没有掉电开关。
用户应安装主控制电源线来切断电源（如果需要）。
电路安装必须遵从应用规范。
除非工程条件是已确定安全，否则在安装和维护之前必须有适当的安全措施。
1.2 产品概述S304/305粉尘仪是基于单片机的自调节装置，包括两路报警继电器和4-20mA的信号输出，可用在烟道或排放监测。
本产品集传感器和控制于一体，并专门设计了便于安装和操作的IP65防护等级的壳体。
标准型结构设计用于2bar，100°C。
高温型可用于800°C，高压型能适用于16bar。
1.3 工作原理S304/305利用可靠的静电技术，通过粉尘和传感器杆的相互作用在两者之间产生电荷的运动。
就是这种小的运动产生了电信号。
如果颗粒物质类型保持不变，即使传感器上黏附颗粒，产生的信号也会与流速成比例。
实践表明这种固体流量测量方法精度高，维护量少。
二、安装2.1 安装地点的选择S300系列粉尘仪最好安装在微粒均匀分布而且呈直线流动的管道的区域。
这样确保传感器杆能和具有代表性的微粒流充分接触。
最理想的位置是一段竖直的或水平的管道，距下游的至少3倍管径，距上游5倍管径而且没有弯曲，阀门，节流阀或其它阻碍。
实际应用中，往往要折衷选取，以适应以上条件中的大多数。
S300系列必须安装在金属管道中以提供静电屏蔽和参考地。
对非金属管道，则应该有5倍于直径长度的金属网覆盖。
