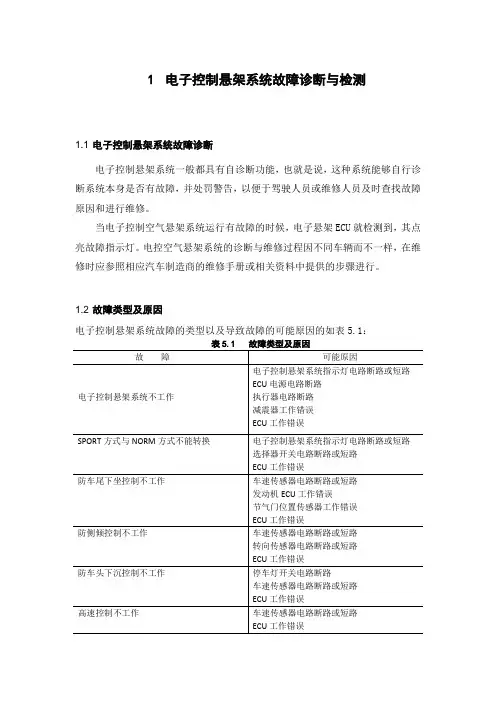

1电子控制悬架系统故障诊断与检测1.1 电子控制悬架系统故障诊断电子控制悬架系统一般都具有自诊断功能，也就是说，这种系统能够自行诊断系统本身是否有故障，并处罚警告，以便于驾驶人员或维修人员及时查找故障原因和进行维修。
当电子控制空气悬架系统运行有故障的时候，电子悬架ECU就检测到，其点亮故障指示灯。
电控空气悬架系统的诊断与维修过程因不同车辆而不一样，在维修时应参照相应汽车制造商的维修手册或相关资料中提供的步骤进行。
1.2 故障类型及原因电子控制悬架系统故障的类型以及导致故障的可能原因的如表5.1：表5.1 故障类型及原因1.3 故障诊断方法为了满足车辆的高安全性要求，电子控制空气悬架系统对故障的检测采取以安全为导向的策略。
在监测系统工作的过程中，ECU检测每一个部件的电气连接，并将输入电压和电阻与指标值相比较，来判断零部件的连接状态和工作状态。
需要注意的是，这种方法无法检测开关的工作状态，例如，特殊高度Ⅱ的开关。
同时也检查传感器的信号和车辆的行为，例如，如果空气气囊压力增加而车身高度保持不变，系统将其认为是一个故障。
为了提醒驾驶员系统出现故障，仪表板上应装有故障灯，根据故障的严重程度，警告灯将一直亮(不严重故障)或闪烁(严重故障)。
此外还应装有指示灯，提醒驾驶员目前的高度状态。
当打开点火开关后，这些灯将亮2秒后熄灭以通知驾驶员系统工作正常。
为了保证系统工作的安全性，对于不同的故障模式采取的策略如下：（1）对于容易识别的不严重故障，系统将继续工作在系统存在下列所述的不严重故障时，ECU将对其功能进行部分限制以便车辆不会立即停止。
A.如果一个高度传感器失效，而同一桥上安装着另一高度传感器并且工作正常；B.速度信号失效、安全敏感控制带（带侧跪功能的系统检测降低高度一侧与地面的距离是否在安全范围内）失效、压力传感器失效；C.储存在WABCO ECU中的数据故障。
对于此类故障系统会做出如下反应：A.红色警告灯常亮；B.故障储存在ECU的内存中，系统继续工作但不会完全发挥其功能，一旦缺陷被清除，系统将继续正常工作。
凌志LS400电控悬架的结构原理及检修讲诉
摘要一辆车的舒适性很大程度上取决于悬架系统，因此汽车厂商们才会不厌其繁地推出了麦拂逊、多连杆、双叉臂等悬架概念。
目前在中高档汽车上应用较多的是半主动的电子控制悬架。
本文以丰田凌志LS400型的汽车的悬架为例，详细介绍了半主动电控悬架的结构和工作原理，以及对该系统的检修。
引言传统的被动式汽车悬架系统由性能参数不变的弹簧和减振器构成。
为了有效地隔离由于路面不平而产生的冲击, 减缓车体的振动, 提高汽车乘坐舒适性, 悬架需设计得较“软”; 而欲减小汽车转弯、加速及制动时车体的侧倾和前后倾, 提高汽车的操纵安全性(稳定性) , 则又要求悬架较“硬”。
因此, 被动悬架的设计, 即弹簧和减震器参数的选择, 不可能使乘坐舒适性和操纵安全性同时达最优,而只能在这二者之间寻找一最优的折中方案, 并且这种最优的折中也只能在特定的道路和车速下实现。
随着现代汽车车速的不断提高, 人们对汽车悬架系统的性能也提出了越来越高的要求。
现在汽车用的电控悬架引入空气悬架原理和电子控制技术，将两者结合在一起。
典型的电控悬架由电子控制元件（ECU）、空气压缩机、车高传感器、转向角度传感器、速度传感器、制动传感器、空气弹簧元件等组成。
1 半主动悬架的结构凌志LS400型汽车的电子控制悬架系统是一种较典型的半主动悬架系统。
该系统采用了充有压缩空气的空气弹簧, 弹簧的弹性可在“软”与“硬”之间切换, 减振器则有三种不同的阻尼特性可供选择。
汽车行驶过程中, 电子控制单元能够根据各种传感器的输入信号, 选择一最佳的空气弹簧的弹性与减振器阻尼特性的组合, 从而获得良好的乘坐舒适性和操纵性能。
该系统具有车身高度自调功能, 能够根据汽车内乘员人数和车辆装载质量情况自动做出调整, 从而可保持汽车的高度及行驶姿态的稳定。
这样也可使汽车前大灯的光束角度变化最小。
此外, 由于减振弹簧的有效变形空间被限制在一定范围内, 从而可使弹簧能最大程度地吸收振动能量, 改善汽车的乘坐舒适性, 同时也避免了汽车底部与不平路面相碰。
电控悬架系统的结构控制原理与检修-(毕业论文)
摘要电子技术与汽车技术的结合形成了一门新技术——汽车电子技术，随着汽车电子技术的日趋完善，时至今日，汽车电子化已达到相当高的程度。
汽车电子技术已成为一个国家汽车工业发展的标志。
汽车中悬架的作用是连接车身与车轮, 以适当的刚性支撑车轮, 并吸收路面的冲击, 改善车辆的舒适性和平顺性; 还可以稳定汽车行驶, 改善操纵性。
悬架作用中的平顺性与操纵稳定性, 有着相互矛盾的联系。
电子控制悬架在其电子控制装置的控制下, 能根据外界接受的信息或车辆本身状态的变化, 进行动态的自适性调节, 即电控悬架没有固定的悬架刚度和阻尼系数。
这样可以随着道路条件的变化和行驶需要的不同要求而自动地调节, 从根本上解决平顺性和操纵稳定性之间的矛盾, 提高汽车的使用性能。
本篇论文不仅对应用广泛的电子控制悬架系统的结构组成、工作原理进行了系统阐述，而且对其故障类型与产生原因进行分析，同时也运用案例对其诊断流程也作了详细的介绍。
关键词：电子控制，悬架系统，传感器，故障，诊断AbstractElectronic technology and the technique of car formed a new technology, automobile electronic technology, with the improvement of automobile electronic technology, today, the automobile electronic has reached quite high degree. Automobile electronic technology has become a symbol of the national auto industry development. Automobile suspension is the function of connection in the body and wheels, with proper rigidity supporting wheels, and absorb the impact of the pavement, improve the vehicle comfort peace obey; Also can stable the car, improve handling. Suspension effect of ride comfort and handling stability, have conflicting links. Electronic control suspension under the control of electronic control devices, can according to the outside world to accept the information or the change of the state of the vehicle itself, which can adjust the dynamic adaptive sex, namely electronic control suspension has no fixed suspension stiffness and damping coefficient. As the change of road conditions and driving with the requirement of the need to automatically adjust, fundamentally solve the contradiction between ride comfort and handling stability, improve the use performance of the car. This paper not only to the wide application of electronic control suspension system structure, working principle of the system is expounded, and the fault type and the causes were analyzed, and also use case also has made the detailed introduction of the diagnosis processKeywords: electronic control, suspension system, sensor, fault, diagnosis目录摘要 (I)Abstract (II)1 电子控制悬架系统概述 (5)1.1 电子控制悬架系统的背景和意义 (5)1.2 电子控制悬架系统国内外的研究方向 (5)1.3 电子控制悬架系统的种类 (6)1.4 电子控制悬架系统的结构和工作原理 (6)1.5 电子控制悬架系统的主要功能 (7)2 电子控制悬架系统传感器 (8)2.1 车身高度传感器 (8)2.2 方向盘转角传感器 (8)2.3 车速传感器 (9)2.4 加速信号 (10)2.5 车门信号 (10)2.6 制动信号 (10)2.7 悬架控制开关 (11)3 电子控制悬架系统的电子控制模块 (12)3.1 电控空气悬架系统电子控制模块（悬架ECU）功能 (12)3.2 电控空气悬架系统电子控制模块（悬架ECU）的结构和工作原理 (12)3.3 电控空气悬架系统执行器的工作原理及其功用 (13)3.4 电控空气悬架系统执行器的分类 (14)4 电子控制悬架系统故障诊断与排除 (15)4.1 电子控制悬架系统故障诊断 (15)4.3 故障诊断方法 (16)4.4 电控悬架系统故障诊断的案例分析 (18)总结与展望 (21)致谢 (22)参考文献 (23)1 电子控制悬架系统概述汽车悬架的作用是缓冲和吸收来自车轮的振动，在汽车行驶过程中还要传递车轮与路面间产生的驱动力和制动力。
电子控制悬架系统的检修
空气压缩机→空气干燥器→储气筒。
储气筒上有空气压力调节装置，气压一般保持在750到1000kPa左右。
(2) 车身高度的升高
ECU发出提高车身高度的指令时，流量控制电磁阀和前后悬架控制电磁阀的进气阀打开，储气筒的空气进入空气弹簧使气压提高，车身高度上升至规定高度时，各电磁阀关闭。
(3) 车身高度的降低
三菱GALANT汽车采用的G传感器是一小型半导体加速度计，利用半导体的压阻效应检测加速度。
除上述半导体加速度传感器外，横向加速度传感器还有差动变压器式加速度传感器和钢球位移式加速度传感器。
(1) 差动变压器式加速度传感器
(2) 钢球位移式加速度传感器
汽车转弯行驶时，钢球在汽车横向力的作用下产生位移，加速度越大，钢球的移动速度越大，磁场变化速率越大，造成线圈的输出电压越高。
(2) 汽车在发动机启动后，为保证汽车行驶的安全性，系统将自动使车身高度升高。
(3) 当汽车乘员数量和载货质量改变时，系统将对局部车身高度进行调整，以防止车身发生倾斜，保证车身高度的协调性。
(4) 汽车在高速状态下行驶，车身高度将降低以减少风阻系数，以提高汽车的抓地性能和行驶时的安全性。
(5) 汽车行驶在坑洼的路面上，为了提高汽车的通过性，防止车身与地面刮擦，系统将使车身高度增加。

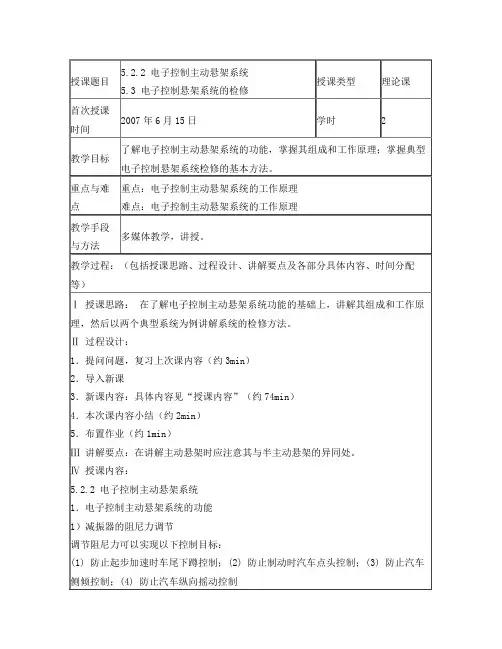

教学手段与方法
多媒体教学，讲授。
教学过程：（包括授课思路、过程设计、讲解要点及各部分具体内容、时间分配等）
Ⅰ 授课思路： 在了解电子控制主动悬架系统功能的基础上，讲解其组成和工作原理，然后以两个典型系统为例讲解系统的检修方法。
Ⅱ 过程设计：
1．提问问题，复习上次课内容（约3min）
2．导入新课
3．新课内容：具体内容见“授课内容”（约74min）
汽车电控悬架的检修
随着汽车速度的提高，对汽车的性能也提出了更高的要求。
传统的悬架限制了汽车性能的提高。
通过采用电子技术实现汽车悬架的控制，既能提高汽车乘坐的舒适性，又能提高汽车操纵的稳定性。
近年来，人们不断开发适应各种行驶工况的最优悬架控制系统。
在车辆，尤其是高档车中，相继出现了性能更加优越的各种电子控制悬架系统。
随之而来的电控悬架的维修也进入我们日常的检修范围。
本文以LS400－UCF10为例介绍汽车电控悬架的检修。

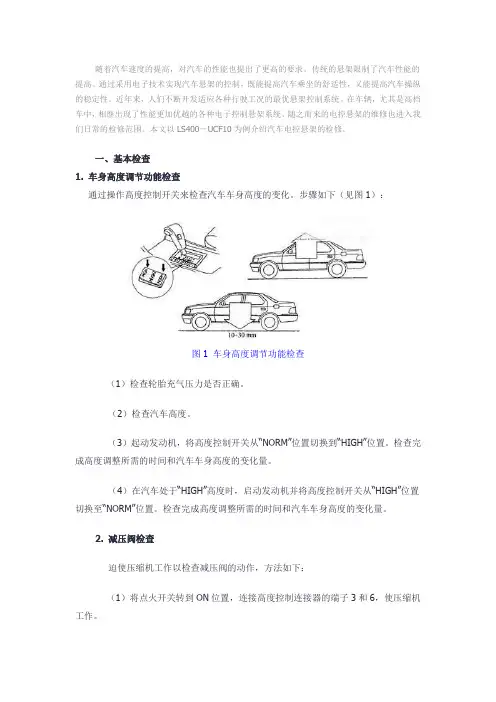

一、基本检查1. 车身高度调节功能检查通过操作高度控制开关来检查汽车车身高度的变化。
步骤如下（见图1）：图1 车身高度调节功能检查（1）检查轮胎充气压力是否正确。
（2）检查汽车高度。
（3）起动发动机，将高度控制开关从“NORM”位置切换到“HIGH”位置。
检查完成高度调整所需的时间和汽车车身高度的变化量。
（4）在汽车处于“HIGH”高度时，启动发动机并将高度控制开关从“HIGH”位置切换至“NORM”位置。
检查完成高度调整所需的时间和汽车车身高度的变化量。
2. 减压阀检查迫使压缩机工作以检查减压阀的动作，方法如下：（1）将点火开关转到ON位置，连接高度控制连接器的端子3和6，使压缩机工作。
注意：连接时间不能超过15s。
（2）压缩机工作一段时间后，检查减压阀应有空气逸出（如图2）。
图2 减压阀检查（3）将点火开关转至OFF位置。
（4）清除故障代码。
3. 漏气检查检查空气悬架系统的软管、硬管及其连接处是否漏气。
步骤如下：（1）将高度控制开关切换至“HIGH”位置，升高车身。
（2）发动机熄灭。
（3）在软、硬管连接处涂抹肥皂水检查是否有漏气（如图3）。
图3 漏气检查4. 车身高度初始调整此项调整是使车身初始高度处于标准范围内。
调整时，高度控制开关必须在“NORM”位置，汽车要停在平坦的路面上。
（1）检查车身高度。
（2）测量高度传感器控制杆的长度（如图4(a)）。
图4 车身高度初始调整标准值为：（前）59.3mm；（后）35.0mm。
电控悬架系统的检修
