机械原理试卷(A)2007年秋
机械原理试卷答案
2007年春季学期机械原理试卷答案（A卷）一、回答问题（15分）（1）什么是曲柄？平面四杆机构曲柄存在的条件是什么？（2分）答：能够整周回转的连架杆称为曲柄。
平面四杆机构曲柄存在的条件是：1.最短杆与最长杆长度之和小于或等于其它两杆长度之和；2.最短杆为机架或连架杆.（2）什么是行程速度变化系数？极位夹角？急回运动？（3分）答：机构往复运动的从动件快速行程平均速度与慢速行程平均速度的比值称为行程速度变化系数；机构往复运动的从动件处在两个极限位置时所对应的曲柄的两个位置之间所夹的锐角，称为极位夹角；机构往复运动的从动件往返行程平均速度不相等，这种运动称为急回运动。
（3）棘轮机构有几种？各有什么特点？（2分）答：棘轮机构有两种类型，一种是轮齿式棘轮机构，一种是摩擦式棘轮机构。
轮齿式棘轮机构结构简单，易于制造，运动可靠，棘轮转角容易实现有级调整，但是，棘爪滑过齿面时引起噪声和冲击；摩擦式棘轮机构运动较平稳，无噪声，从动件的转角可作无级调整，其缺点是容易打滑，运动准确性差。
（4）槽轮机构有几种？各有什么特点？（2分）答：曹轮机构有两种类型，一种是外啮合槽轮机构，一种是内啮合槽轮机构。
外啮合槽轮机构主动件与从动件转向相反，内啮合槽轮机构主动件与从动件转向相同。
内啮合槽轮机构与外啮合槽轮机构相比，结构紧凑、运动较平稳，槽轮停歇时间较短。
（5）机器等效动力学模型中，等效力的等效原则是什么？（2分）答：等效构件上作用的等效力所产生的瞬时功率等于原机械系统作用的所有力的合力矩产生的瞬时功率之和。
（6）机器等效动力学模型中，等效质量的等效原则是什么？（2分）答：等效构件的等效质量所具有的动能等于整个机械系统的总动能。
（7）试述齿廓啮合基本定律（2分）答：任意齿廓的两齿轮啮合时，其瞬时速度的比值等于齿廓接触点公法线将其中心距分成两段长度的反比。
[关闭窗口]。
机械原理A卷答案

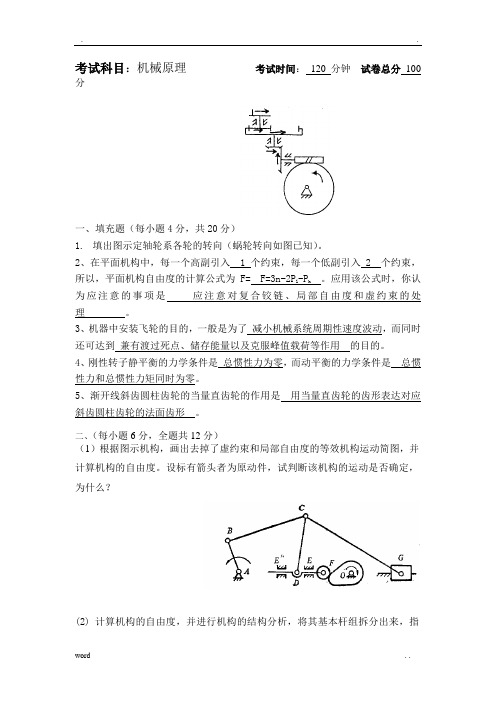

考试科目：机械原理考试时间：120 分钟试卷总分100 分一、填充题（每小题4分，共20分）1.填出图示定轴轮系各轮的转向（蜗轮转向如图已知）。
2、在平面机构中，每一个高副引入 1 个约束，每一个低副引入 2 个约束，所以，平面机构自由度的计算公式为F= F=3n-2Pl -Ph。
应用该公式时，你认为应注意的事项是应注意对复合铰链、局部自由度和虚约束的处理。
3、机器中安装飞轮的目的，一般是为了减小机械系统周期性速度波动，而同时还可达到兼有渡过死点、储存能量以及克服峰值载荷等作用的目的。
4、刚性转子静平衡的力学条件是总惯性力为零，而动平衡的力学条件是总惯性力和总惯性力矩同时为零。
5、渐开线斜齿圆柱齿轮的当量直齿轮的作用是用当量直齿轮的齿形表达对应斜齿圆柱齿轮的法面齿形。
二、（每小题6分，全题共12分）（1）根据图示机构，画出去掉了虚约束和局部自由度的等效机构运动简图，并计算机构的自由度。
设标有箭头者为原动件，试判断该机构的运动是否确定，为什么？(2)计算机构的自由度，并进行机构的结构分析，将其基本杆组拆分出来，指出各个基本杆组的级别以及机构的级别。
解（1）n = 7 ，p l = 9 ，p h = 121927323=-⨯-⨯=--=h l P P n F从图中可以看出该机构有2个原动件，而由于原动件数与机构的自由度数相等，故该机构具有确定的运动。
（2） n = 5 ，p l = 7 ，p h = 010725323=-⨯-⨯=--=h l P P n FⅡ级组 Ⅱ级组 因为该机构是由最高级别为Ⅱ级组的基本杆组构成的，所以为Ⅱ级机构。
三、已知图示机构各构件的尺寸，构件1以匀角速度ω1转动，机构在图示位置时的速度和加速度多边形如图b)、c) 所示。
（1）分别写出其速度与加速度的矢量方程，并分析每个矢量的方向与大小，（2）试在图b)、c) 上分别标出各顶点的符号，以及各边所代表的速度或加速度及其指向。
华中科技大学机械原理试题(有答案)和模拟试题
2005年机械大类机械原理考试试题专业＿＿＿班号＿＿＿姓名＿＿＿＿＿＿一、（共18分）是非判断题（对的填T，错的填F）每小题一分1.平面运动副按其接触特性,可分成转动副与高副;( F )。
2 平面四杆机构中，是否存在死点，取决于机架是否与连杆共线。
(F)3 一个K大于1的铰链四杆机构与K=1的对心曲柄滑块机构串联组合，该串联组合而成的机构的行程变化系数K大于1。
(T)4．与其他机构相比，凸轮机构最大的优点是可实现各种预期的运动规律。
(T)5．渐开线直齿圆柱齿轮传动的重合度是实际啮合线段与齿距的比值。
(F) 6．渐开线直齿圆柱齿轮与齿条啮合时，其啮合角恒等于齿顶圆上的压力角。
（F）7．斜齿圆柱齿轮的标准模数和标准压力角在法面上。
（T8、曲柄滑块机构中，当曲柄与机架处于两次互相垂直位置之一时，出现最小传动角。
(T)9.平底垂直于导路的直动推杆盘形凸轮机构中，其压力角等于零。
(T) 10．一对渐开线圆柱齿轮传动，其分度圆总是相切并作纯滚动，（F11．一对平行轴外啮合斜齿圆柱齿轮传动的正确啮合条件为摸数、压力角、螺旋角大小相等。
（F）12 机械零件和机构是组成机械系统的基本要素。
（F）13机电一体化系统由动力系统、传感系统、控制系统三个要素组成。
（F）14 机械设计有开发性设计、适应性设计、变型设计三类不同的设计。
（T）15 运动系数 反映了在一个运动循环中，槽轮的运动时间在一个间歇周期中所占的比例。
（T）16在齿轮运转时，其中至少有一个齿轮的几何轴线绕另一齿轮的几何轴线运动的齿轮系称为复合齿轮系。
（F）17采用不同的功能原理，能实现机器的同一使用要求或工艺要求。
（T）18表达机械各执行机构（构件）在一个运动环中各动作的协调配合关系的简单明确图，称为机械运动循环图。
（T）二、（6分）试计算下列运动链的自由度数.(若有复合铰链,局部自由度或虚约束,必须明确指出)，打箭头的为原动件，判断该运动链是否成为机构.解： n=6; p5=8, p4=1; F=1，（3分）H 处虚约束；D 处局部自由度。
机械原理试卷A及答案
机械原理一、填空题（共15分,每空1分）1、为避免运动失真，凸轮机构从动件滚子半径一般要____________理论轮廓半径，而为减小凸轮机构的压力角，一般应该_____________凸轮的基圆半径。
2．相同参数下，斜齿圆柱齿轮传动重合度比直齿圆柱齿轮的_______________。
3．铰链四杆机构的基本形式有_______________机构、________________机构_______________机构4、周转轮系根据自由度不同可分为_______________和_______________两类。
5、当机械发生自锁时，其机械效率__________________。
6、一对齿轮啮合传动的重合度ε=1.35，表示在转过一个基圆齿距Pb的时间内，一对齿啮合时间占______________%，两对齿啮合时间占_____________%。
7、刚性转子动平衡的条件是________。
8、无急回运动的曲柄摇杆机构，极位夹角等于_________，行程速比系数等于__________。
9、一对斜齿圆柱齿轮正确外啮合，其两齿轮的螺旋角旋向____________。
二、单项选择题（共20分,每题2分）1、下述几种运动规律中，（）不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。
A．等速运动规律 B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律 D．简谐运动规律（余弦加速度运动规律）2、下列机构中无急回特性的是（）。
A、双曲柄机构B、偏置曲柄滑块机构C、摆动导杆机构3、机构中速度瞬心必要条件是两构件上（）为零的重合点。
A、相对速度B、绝对速度C、加速度4、一对齿轮传动，如果中心距变化，下列哪个参数不变。
( )A、传动比B、节圆半径C、啮合角A. 增大B. 减小C. 不变D. 减小或不变6、机构具有确定运动的条件是( )A．机构的自由度大于零； B．机构的自由度大于零且自由度数等于原动件数；C．机构的自由度大于零且自由度数大于原动件数；D．前面的答案都不对7、用标准齿条型刀具加工ha*=1、a=20°的渐开线标准直齿轮时，不发生根切的最少齿数为( )。
机械原理试题及答案(试卷 答案)
2013年机械原理自测题（一）一．判断题（正确的填写“T”，错误的填写“F”）（20分）1、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮的齿根圆必须设计比基圆大。
（ F ）2、对心的曲柄滑块机构，其行程速比系数K一定等于一。
（ T ）3、在平面机构中，一个高副引入二个约束。
（ F ）4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径，则压力角将减小（ T ）5、在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。
（ F ）6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。
（ T ）7、在机械运动中，总是有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。
（ T ）8、任何机构的从动件系统的自由度都等于零。
（ T ）9、一对直齿轮啮合传动，模数越大，重合度也越大。
（ F ）10、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。
（ F ）二、填空题。
（10分）1、机器周期性速度波动采用（飞轮）调节，非周期性速度波动采用（调速器）调节。
2、对心曲柄滑块机构的极位夹角等于（ 0 ）所以（没有）急回特性。
3、渐开线直齿圆柱齿轮的连续传动条件是（重合度大于或等于1 ）。
4、用标准齿条形刀具加工标准齿轮产生根切的原因是（齿条形刀具齿顶线超过极限啮合点N1 ）。
5、三角螺纹比矩形螺纹摩擦（大），故三角螺纹多应用（联接），矩形螺纹多用于（传递运动和动力）。
三、选择题（10分）1、齿轮渐开线在（）上的压力角最小。
A ）齿根圆； B）齿顶圆； C）分度圆； D）基圆。
2、静平衡的转子（①）是动平衡的。
动平衡的转子（②）是静平衡的。
①A）一定； B）不一定； C）一定不。
②A）一定； B）不一定： C）一定不。
3、满足正确啮合传动的一对直齿圆柱齿轮，当传动比不等于一时，他们的渐开线齿形是（ ）。
A ）相同的；B ）不相同的。
4、对于转速很高的凸轮机构，为了减小冲击和振动，从动件运动规律最好采用（ ）的运动规律。
机械原理试卷A

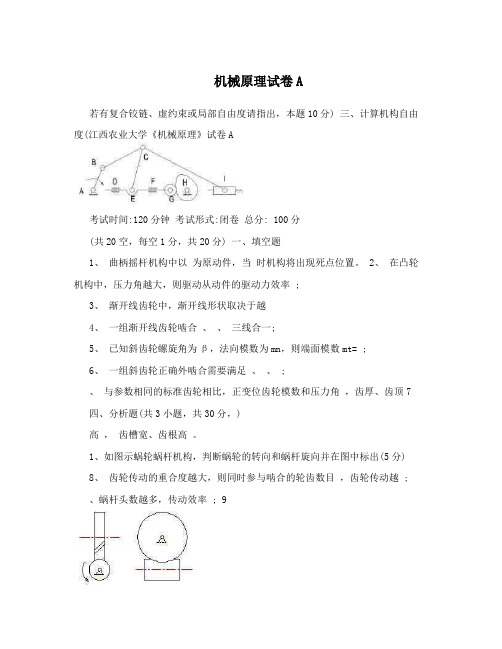

机械原理试卷A若有复合铰链、虚约束或局部自由度请指出，本题10分) 三、计算机构自由度(江西农业大学《机械原理》试卷A考试时间:120分钟考试形式:闭卷总分: 100分(共20空，每空1分，共20分) 一、填空题1、曲柄摇杆机构中以为原动件，当时机构将出现死点位置。
2、在凸轮机构中，压力角越大，则驱动从动件的驱动力效率 ;3、渐开线齿轮中，渐开线形状取决于越4、一组渐开线齿轮啮合、、三线合一;5、已知斜齿轮螺旋角为β，法向模数为mn，则端面模数mt= ;6、一组斜齿轮正确外啮合需要满足、、 ;、与参数相同的标准齿轮相比，正变位齿轮模数和压力角，齿厚、齿顶7四、分析题(共3小题，共30分，)高，齿槽宽、齿根高。
1、如图示蜗轮蜗杆机构，判断蜗轮的转向和蜗杆旋向并在图中标出(5分)8、齿轮传动的重合度越大，则同时参与啮合的轮齿数目，齿轮传动越 ;、蜗杆头数越多，传动效率 ; 910、牛头刨床的工作台进给机构用的是机构。
11、静平衡平衡条件为: ，动平衡的平衡条件为: 。
二、简答题(共2题空，每题5分，共10分)1、试简述平面连杆机构中曲柄存在的条件。
2、试简述蜗轮蜗杆机构的特点。
生源院校: 装第一志愿: 订姓名: 准考证号: 线共 4 页第 1 页共 4 页第 2 页2、标出图示凸轮机构转过90?时的压力角，及从动件位移量S(10分) 图示的轮系中，各齿轮均为标准齿轮，且其模数均相等，若已知各齿轮的齿数分五、别为:Z=20、Z=48、Z=20。
试求齿数Z及传动比i。
(15分) 122'31H0六、已知一对正确安装的标准渐开线正常齿轮的ɑ=20，m=4mm，传动比i=3，中心距123、已知机架AD长，连杆上两点MN，三个位置如图所示，试设计四杆机构。
a=144mm。
试求两齿轮的齿数、分度圆半径、齿顶圆半径、齿根圆半径。
(15分) (写出主要作图步骤)(本题15分)共 4 页第 3 页共 4 页第 4 页。
《机械原理》试卷A带答案
河南机电高等专科学校《机械设计》课程试卷一、单项选择题（每小题2分，共20分）所有选择题的答案均要求填入下表中。
1、一对渐开线齿廓啮合时，啮合点处两者的压力角____C _。
A.一定相等B.一定不相等C.一般不相等D.无法判断2、机构的最小传动角γmin 可能发生在 D 位置之处。
A ．主动曲柄与连杆二次共线 B ．主动曲柄与连架杆二次共线 C ．主动曲柄与摇杆二次共线 D ．主动曲柄与机架二次共线3、铰链四杆机构传力性能的好坏能用 C 来衡量。
A ．啮合角 B ．极位夹角 C ．传动角 D ．载荷角4、自由度为1的周转轮系是 A 。
A.行星轮系B.差动轮系C.复合轮系D.定轴轮系5、凸轮机构中，基圆半径减小，会使机构压力角 A 。
A 、增大B 、减小C 、不变6、曲柄摇杆机构的极位夹角θ=30°，则该机构的行程速比系数K 等于 BA.1.3B.1.4C.1.5D.1.2 7、在一个传动系统中，有几套周转轮系，则该轮系属于 C A.定轴轮系 B.周转轮系 C.复合轮系 D.行星轮系 8、斜齿圆柱齿轮机构传动，中心距可用 C 计算。
A. )(2121z z m a +=B. )(212z q m a +=；C. )(cos 221z z m a n+=βD. 21d d a +=9、渐开线齿轮齿条啮合时，其齿条相对齿轮作远离圆心的平移时，其啮合角 B 。
A.加大B.不变C.减小D.不能确定10、已知机构有6个构件组成，则该机构具有的瞬心总数为C 个。
A.10B.12C.15D.18二、判断题（每小题1分，共10分。
正确的打√，错误的打╳，按照题号填入下面的表格中。
）（×F）2、一切自由度不为１的机构，其各构件之间都不可能具有确定的相对运动。
（×）3、曲柄滑块机构一定具有急回运动特质。
（√）4、从动件受力点的运动方向与受力方向之间的锐角称为压力角。
(√) 5、标准齿轮与标准齿条啮合传动，当两者为非标准安装时，齿轮的分度圆与节圆重合。
机械原理试题及答案试卷答案
机械原理试题及答案试卷答案一、选择题（每题2分，共20分）1. 下列哪种机构属于高副机构？A. 齿轮机构B. 曲柄滑块机构C. 凸轮机构D. 螺旋机构答案：C2. 下列哪个不是机械系统的基本组成部分？A. 传动装置B. 执行装置C. 控制装置D. 能源装置答案：D3. 下列哪种机械原理不属于机械原理的基本原理？A. 杠杆原理B. 滑轮原理C. 轴承原理D. 摩擦原理答案：C4. 下列哪种机械零件主要用于减小摩擦和磨损？A. 齿轮B. 轴承C. 螺栓D. 带轮答案：B5. 下列哪种机构可以将旋转运动转换为直线运动？A. 曲柄滑块机构B. 齿轮机构C. 凸轮机构D. 螺旋机构答案：A6. 下列哪种机械原理可以用于提高机械系统的输出力？A. 杠杆原理B. 滑轮原理C. 轴承原理D. 摩擦原理答案：A7. 下列哪种机构属于间歇运动机构？A. 齿轮机构B. 曲柄滑块机构C. 凸轮机构D. 槽轮机构答案：D8. 下列哪种机械原理可以用于实现机械系统的平衡？A. 杠杆原理B. 滑轮原理C. 轴承原理D. 摩擦原理答案：A9. 下列哪种机械零件主要用于连接两个零件？A. 齿轮B. 轴承C. 螺栓D. 带轮答案：C10. 下列哪种机构可以实现两个旋转轴之间的连接？A. 齿轮机构B. 曲柄滑块机构C. 凸轮机构D. 联轴器答案：D二、填空题（每题2分，共20分）11. 机械原理是研究机械系统中的________、________和________的基本规律。
答案：运动、力、能量12. 机构是机械系统中的________部分，用于实现机械系统的________。
答案：执行、运动和力的转换13. 齿轮机构中的齿数、模数和________是齿轮设计中的基本参数。
答案：压力角14. 摩擦系数是衡量摩擦力大小的一个参数，它与________、________和________有关。
答案：材料、表面粗糙度、润滑条件15. 机械系统的平衡条件是________等于________，________等于________。
2007机械工程及自动化专业_电工技术A卷。
北京理工大学珠海学院2008 ～ 2009学年第二学期《电工技术》期末试卷（A ）年级专业班级 学号 姓名_________适用年级专业：2007级机械工程及自动化、车辆工程试卷说明：闭卷考试，考试时间为120分钟，允许带计算器，需要答题纸和草稿纸。
若要计算，请写出计算过程。
一 选择题（共30分，每题3分）1. 图1所示电路中电压U 是 【 】。
a. -20V b. 20V c. 60V2. 图2所示电路元件A 消耗的功率为20W ，则元件B 【 】。
率N P 分别为100W 和25W 的两只白炽灯泡，将其串联后接入电源，其亮度为 【 】。
a.消耗功率40Wb. 产生功率40Wc.产生功率20W3. 图所示电路的戴维宁等效电路为 【 】。
a. 1V 恒压源串联10Ω电阻b. 1V 恒压源串联电阻c. 1V 恒压源串联1Ω电阻910ΩΩ6Ω图 14. 在计算线性电阻电路的电压和电流时，可用叠加原理，在计算其功率 时，叠加原理 【 】。
a.不可用 b. 可以用 c. 有条件使用5. RLC 串联电路发生谐振时，电路的谐振频率0f 为【 】。
a. 26. 已知某负载视在功率为5KVA ，无功功率为3Kvar,则其有功功率P= 【 】。
a. 2KW b. 8KW c. 4KW7. 在图2所示电路中，已知10U V =,10R =Ω,10L mH =,10C F μ=,换路前电路已达稳定状态，开关S 在t=0时闭合，则(0)i += 【 】。
a. 1A b. 2A c. 3AC图 28. 三相发电机每相绕组电压为220V ，把三相绕组接成图3所示电路，并在A 和Z 两端接一交流伏特表，它的读数是 【 】。
a. 0Vb. 660Vc. 220VA图 39. 有人用万用表的电阻档测电阻R,其操作顺序是：（1）测试笔短路调零；（2）选择量程档；（3）测量电阻值。
这种操作顺序是【】。
a. 正确b. 不正确10. 保护接地用在（）低压供电系统中。
机械原理试题及答案(试卷 答案)
机械原理试题及答案一、选择题（每题5分，共30分）1. 以下哪项不是机械原理的基本组成部分？A. 机构B. 零件C. 运动副D. 力答案：D2. 下列哪种运动副不属于高副？A. 销轴副B. 滑块副C. 轮齿副D. 滚动副答案：C3. 下列哪个机构不属于平面机构？A. 齿轮机构B. 螺旋机构C. 摇杆机构D. 曲柄滑块机构答案：B4. 下列哪个机构可以实现间歇运动？A. 齿轮机构B. 摇杆机构C. 凸轮机构D. 螺旋机构答案：C5. 在机械系统中，以下哪个元件用于传递和变换运动和力？A. 齿轮B. 轴承C. 弹簧D. 联轴器答案：A6. 以下哪个原理是机械原理的基本原理？A. 动力原理B. 功能原理C. 机构原理D. 力学原理答案：D二、填空题（每题5分，共30分）7. 机械原理的研究对象是__________。
答案：机械系统8. 机构是由__________和__________组成的。
答案：运动副、构件9. 高副是指__________接触的运动副，低副是指__________接触的运动副。
答案：点、线10. 在机械系统中，__________用于传递和变换运动和力。
答案：机构11. 间歇运动是指__________的机械运动。
答案：周期性12. 机械原理的基本原理包括__________、__________、__________和__________。
答案：运动原理、力学原理、功能原理、动力学原理三、判断题（每题5分，共20分）13. 机构是由运动副和构件组成的，构件是机构的运动单元。
（）答案：正确14. 高副是指线接触的运动副，低副是指点接触的运动副。
（）答案：错误15. 齿轮机构是一种平面机构，用于传递和变换运动和力。
（）答案：正确16. 机械原理的研究对象是机械系统，包括机构、零件和运动副。
（）答案：正确四、简答题（每题10分，共40分）17. 简述机构的作用。
答案：机构的作用主要有以下几点：（1）传递和变换运动：机构可以将输入的运动和力传递和变换为输出的运动和力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2007年秋季学期《机械原理》试卷A
命题教师 试卷库 系主任审核 考试形式 闭卷
考试类型 学位课√ 非学位课 （请打√选择）
考试班级 机051～8、机升本071、2 考试日期 2007年12月 日 考试时间 2小时
班 级 姓名 学号 成绩
注意：1．命题时请适当留答题位置。请用深蓝色墨水书写，字、图清晰，书写不出边框。
2．答题演草时不许使用附加纸，试卷背面可用于演草。试卷不得拆开。
一、填空题(每小题5分，全题共30分)
1.在移动副中，如驱动力作用在 时；将发生自锁；
在转动副中，如驱动力为一单力，且作用在 ，则将自锁；
在螺旋副中，如果 其反行程也将自锁。
2.当两构件的相对运动为 动，牵连运动为 动时，
两构件的重合点之间将有科氏加速度。科氏加速度的大小为 ；
方向为 。
3.一对渐开线标准直齿圆柱齿轮，按标准中心距安装时，其顶隙和侧隙分别为 、
。两轮的 圆将分别与其 圆相重合；两轮的啮合角将等于
角。
4.在对心直动平底从动件盘形凸轮机构中，当将凸轮的基圆半径增大时，其压力角
将 ；而当采用对心直动尖端从动件时，在凸轮的基圆半径增大后，其压力角
将 。
5. 刚性转子静平衡的条件是 ，而动平衡
的条件是 。
6. 能够实现间歇运动的机构有：
① ；② ；
③ ；④ 。
教务处印制 共 5 页 （第 1 页） 《机械原理》试卷A
二、问答题(每小题5分，全题共10分)
1.写出平面机构自由度的计算公式，并说明在计算机构自由度时应注意哪些事项？
2.何谓机构的急回运动及行程速比系数？其在机械设计中有何意义？试举例加以说明。
三、图示为一圆盘凸轮机构，凸轮沿逆时针方向回转。要求：1)给出该机构的名称；2)在图上画出凸
轮的基圆，标出在图示位置时机构的压力角和从动件2的位移。 (本题8分)
教务处印制 共 5 页 （第 2 页） 《机械原理》试卷A
四、在图示的曲柄滑块机构中，设已知：构件AB和BC的长度分别为LAB、LBC，原动件2以角
速度ω2逆时针方向匀速转动。试求该机构在图示位置时：
1)全部瞬心的位置(直接在图中标出)，并说明哪些是绝对瞬心？哪些是相对瞬心？
2)从动件4的移动速度v4(其大小写出表达式即可，方向需标出)。
(本题12分)
五、已知一对外啮合的标准正常齿制直齿圆柱齿轮的中心距 a = 120 mm ，传动比i12= 3 ，小齿
轮齿数Z1=20。试确定这对齿轮的模数和分度圆直径、齿顶圆直径、齿根圆直径、基圆直径。
(本题13分)
教务处印制 共 5 页 （第 3 页） 《机械原理》试卷A
六、在图示轮系中，单头右旋蜗杆1的回转方向如图，各轮齿数分别为：Z1=1、Z2=37、Z2′=15、Z3=25、
Z3′=20,各轮模数相等，蜗杆1的转速n1=1450r/min，方向如图。试求构件H的转速nH的大小及方向。
(本题15分)
教务处印制 共 5 页 （第 4 页） 《机械原理》试卷A
七、某机器，设取其主轴为等效构件，知其在一个稳定运动循环中的等效阻力矩Mer如图所示。
又知其等效驱动力矩Med为常数，若不计机器中各构件的转动惯量，试求为保证机器主轴在
1500r/min的速度下运转，且运转不均匀系数δ=0.05时，应在主轴上加装的飞轮的转动惯量JF，
及主轴的最大最小转速。
(本题12分)
教务处印制 共 5 页 （第 5 页） 《机械原理》试卷A
