2019高考物理专题交变电流传感器测试题一、单选题(共12小题)1.如图所示的远距离输电电路图中,升压变压器和降压变压器均为理想变压器,发电厂的输出电压及输电线的电阻R均不变.在用电高峰期,发电厂输出功率将增大,下列说法正确的是()A.升压变压器副线圈中电流变小B.降压变压器副线圈中电流变小C.输电线上损耗的功率减小D.用户消耗的功率占发电厂输出总功率的比例减小2.两只阻值相等的电阻分别通以正弦交流电与方形交流电,它们电流的最大值相等,如图所示,则两只电阻的热功率之比是()A.1︰4B.1︰2C.1︰D.1︰13.如图甲所示,理想变压器原、副线圈的匝数比为5:1,原线圈接交流电源和交流电压表,副线圈接有“220V,440W”的热水器、“220V,220W”的抽油烟机.如果副线圈电压按图乙所示规律变化,则下列说法正确的是()A.副线圈两端电压的瞬时值表达式为B.电压表示数为C.热水器的发热功率是抽油烟机发热功率的2倍D.1mi n内抽油烟机消耗的电能为1.32×104J4.某交流发电装置产生的感应电动势与时间的关系如图所示,如果其他条件不变,仅使线圈转速加倍,则交流电动势的最大值和周期分别变为()A.400V,0.02sB.200V,0.02sC.400V,0.08sD.200V,0.08s5.如图所示,M为理想变压器,电表均可视为理想表,接线柱a、b接路端电压u=311sin314t(V)的正弦交流电源。

当滑动变阻器的滑片P向上滑动时,示数发生变化的电表是( )A.A1、A2B.A2、V2C.A1、A2、V2D.A1、A2、V1、V26.如图所示,一个小型水电站,其交流发电机的输出电压U1一定,通过理想升压变压器T1和理想降压变压器T2向远处用户供电,输电线的总电阻为.T1的输入电压和输入功率分别为U1和P1,它的输出电压和输出功率分别为U2和P2;T2的输入电压和输入功率分别为U3和P3;它的输出电压和输出功率分别为U4和P4.下列说法正确的是()A.当用户的用电器增多时,U2减小,U4变大B.当用户的用电器增多时,P2变大,P3减小C.要减小线路的损耗,应增大升压变压器的匝数比,同时应减小降压变压器的匝数比D.要减小线路的损耗,应增大升压变压器的匝数比,同时应增大降压变压器的匝数比7.交流发电机在工作时电动势为,若将电机的转速提高一倍,同时将线圈所围面积减小一半,其他条件不变,则其电动势变为()A.B.C.D.8.有一种调压变压器的构造如图所示。

最新【通用版】高考物理专题训练《交变电流与传感器》(含解析)

最新【通用版】高考物理专题训练《交变电流与传感器》(含解析)

通用版高考物理专题训练(含解析)专题一、 交变电流与传感器第一部分名师综述本章内容实际上是电磁感应现象研究的继续及其规律的具体应用,在学习的过程中,要注意理论联系实际,要善于知识的迁移、综合和应用,本章主要围绕交变电流的产生、变化规律及表征交变电流的物理量这一中心展开,复习时需要注意的问题有: 1.区分瞬时值、有效值、最大值、平均值.①瞬时值随时间做周期性变化,表达式为t NBS e ωωsin =(从中性面开始计时).②有效值是利用电流的热效应定义的,即如果交流电通过电阻时产生的热量与直流电通过同一电阻在相同时间内产生的热量相等,则直流电的数值就是该交流电的有效值.用来计算电路中的电功率和电热. ③最大值用ωNBS E m =来计算,是穿过线圈平面的磁通量为零时的感应电动势. ④平均值是利用tnE ∆∆Φ=来进行计算的,计算电量时用平均值. 2.理想变压器的有关问题,要注意掌握电流比的应用,当只有一原一副时电流比2121n n I I =,当理想变压器为一原多副时,电流比关系则不适用,只能利用输入功率与输出功率相等来进行计算.同时掌握输入功率与输出功率的决定与被决定的关系.3.要了解远距离输电的基本模式,弄清输电的基本规律,正确设计出输电方案,更好地传送电能.4.对传感器部分:①应知道求解传感器问题的思路:传感器问题具有涉及的知识点多、综合性强、能力要求高等特点,而传感器的形式又多种多样,有的原理甚至较难理解.但不管怎样,搞清传感器的工作原理及过程是求解问题的关键.因此,求解时必须结合题目提供的所有信息,认真分析传感器所在的电路结构,这样才能对题目的要求作出解释或回答.另外,平时应多注意实际生产、生活中的一些实例,多一些思考,多动手,多查资料,开阔自己的视野,丰富自己的经验,达到学以致用、活学活用的目的.②特别注意加速度计与加速度传感器:加速度传感器实际上是变式加速度计,它将加速度信号转换为电压信号输出,该传感器可以制作成振动传感器(因为振动物体的加速度一般不为零),振动传感器可以广泛地应用在报警、测量等领域(如汽车、摩托车防盗报警器等). 第二部分精选试题 一、单选题1.如图所示的变压器中,原副线圈的匝数比为n 1n 2=21,图中定值电阻R 1与原线圈串联后再与一有效值为44V 的交变电源连在一起。

电磁感应与交变电流

电磁感应与交变电流

20(楞次定 16(右手 19(扇形 21(落 18(电磁 19(感生与
律分析电 定则, 匀强磁场 线中的E 炮中的安 动生转换)
容器带电 电路电 中的电磁 大小、 培力与电 20(安培力
情况)
流分析) 感应现象 方向)判 磁感应综 与楞次定律
i-t 图) 断
合) 综合)
考查 要点
电磁 感应
出现 频次
2011海南、2009宁夏 典型2
(6)如图,感应电流i与时间t的关系图线可能正 确的是( B )
E
E′
××
i
i
i
i
××
O
O′
××
O
tO
tO
tO
t
××
F
F′
A
B
C
D
(19)电流随ωt变化的图象是( C )
i
i
i
i
ωt
ωt
ωt
ωt
0 π π 3π 2π 0 π π 3π 2π 0 π π 3π 2π 0 π π 3π 2π
2.不要求判断内电 动势,右手定则”内
Ⅱ 路中各点势的高低”容,但已包含在“法
的两点说明。
拉第电磁感应定律”
I 3.不要求用自感系 和“楞次定律”考点
数计算感应电动势 中。
3.难度升高,注意这
几年的变化。
看归纳
全国新课标卷物理电学选择题考点分布
考查 出现 要点 频次
电磁 9 感应
出处及题号
2007年 2008年 2009年 2010年 2011年 2012年
2
2
2
2
2
2
2
2
A
B

电磁感应交变电流习题

电磁感应交变电流习题

a b 电磁感应交变电流习题1. 用电阻为18Ω的均匀导线弯成图中直径D=0.80m 的封闭金属圆环,环上AB 弧所对圆心角为60°。

将圆环垂直于磁感线方向固定在磁感应强度B =0.50T 的匀强磁场中,磁场方向垂直于纸面向里。

一根每米电阻为1.25Ω的直导线PQ ,沿圆环平面向左以3.0m /s 的速度匀速滑行(速度方向与PQ 垂直),滑行中直导线与圆环紧密接触(忽略接触处电阻),当它通过环上AB 位置时,求:(1)直导线AB 段产生的感应电动势,并指明该段直导线中电流的方向. (2)此时圆环上发热损耗的电功率.2. 如图,一个边长为l 的正方形虚线框内有垂直于纸面向里的匀强磁场; 一个边长也为l 的正方形导线框所在平面与磁场方向垂直;虚线框对角线ab 与导线框的一条边垂直,ba 的延长线平分导线框。

在t=0时,使导线框从图示位置开始以恒定速度沿ab 方向移动,直到整个导线框离开磁场区域。

以i 表示导线框中感应电流的强度,取逆时针方向为正。

下列表示i -t 关系的选项中,可能正确的是( )3. 如图所示,在PQ 、QR 区域中存在着磁感应强度大小相等、方向相反的匀强磁场,磁场方向均垂直于纸面。

一导线框abcdef 位于纸面内,各邻边都相互垂直,bc 边与磁场的边界P 重合。

导线框与磁场区域的尺寸如图所示。

从t =0时刻开始,线框匀速横穿两个磁场区域。

以a →b →c →d →e →f 为线框中的电动势E 的正方向,以下四个E -t 关系示意图中正确的是( )A B CD4. 如图所示,EOF 和E ′O ′F ′为空间一匀强磁场的边界,其中EO ∥E ′O ′,FO ∥F ′O ′,且EO ⊥OF ;OO ′为∠EOF 的角平分线,OO ′ 间的距离为l ;磁场方向垂直于纸面向里。

一边长为l 的正方形导线框沿OO ′方向匀速通过磁场,t =0时刻恰好位于图示位置。

规定导线框中感应电流沿逆时针方向时为正,则感应电流i 与时间t 的关系图线可能正确的是( )5. 矩形导线框abcd 放在匀强磁场中,在外力控制下处于静止状态,如图甲所示,磁感线方向与导线框所在平面垂直,磁感应强度B 随时间变化的图象如图乙所示。

电磁感应与交变电流

电磁感应与交变电流

Ff=μ FN
FN=mg
F0 解得μ = 2mg
(2)根据功能关系可知导体棒MN克服安培力做功将 机械能转化为电能,在电路中电能转化为电热,电路 1 F0 中的总电热Q总=x 2 设导体棒的电阻值为r,根据电路串联关系可知
r Q总 Q R Q总
解得r=R(1-
(3)两位同学画的图线都不正确. 设导体棒运动的速度大小为v,产生的感应电动势为E, 感应电流为I F安=BIl I= E=Blv
电磁感应中能量转化问题
例3 (2009·徐州市第三次调研)如图6-1-8所示,
正方形线框abcd放在光滑绝缘的
水平面上,其边长L=0.5m、质量m =0.5kg、电阻R=0.5Ω ,M、N分别 为线框ad、bc边的中点.图示两个 图6-1-8 虚线区域内分别有竖直向下和向上的匀强磁场,磁感
应强度均为B=1T,PQ为其分界线,线框从图示位置以
1 2 mvm +Q1+Q2 mgLsinθ = 2 解得vm=4m/s
(2分) (1分)
(3)棒到底端时回路中产生的感应电流
Bdvm Im= =2A Rr
(1分)
根据牛顿第二定律有mgsinθ -BImd=ma
解得a=3m/s2 答案 (1)0.6V (2)4m/s (3)3m/s2
(1分)
(1分)
3.线圈穿越方向相反的两磁场时,要注意有两条
边都切割磁感线产生感应电动势.
预测演练1 如图6-1-3所示,在MM′、NN′区域中 存在垂直纸面向里,宽为2L的匀 强磁场.一导线框abcdefg位于纸 面内,总电阻为R,其中ab、bc、
de、ga四边长度均为L,fg、cd 图6-1-3 1 边长度为 L ,ab边与磁场边界MM′重合.从t=0时 2 刻开始,线框以速度v匀速穿过磁场区域,以逆时针方

2021年高考物理复习 第十章 交变电流 传感器试题

2021年高考物理复习 第十章 交变电流 传感器试题

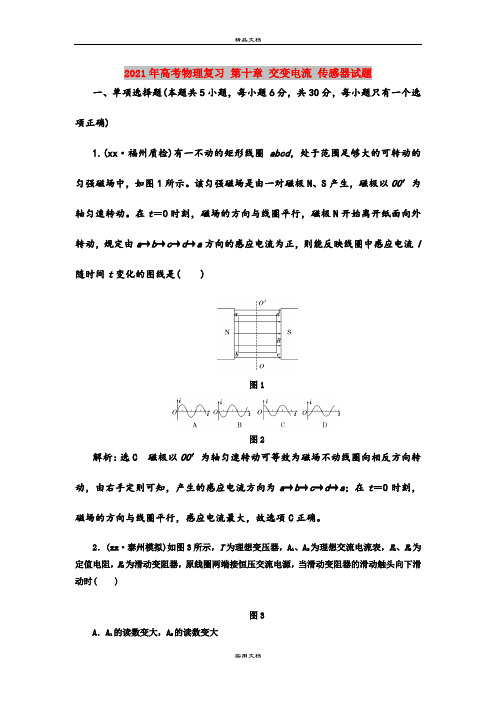

2021年高考物理复习第十章交变电流传感器试题一、单项选择题(本题共5小题,每小题6分,共30分,每小题只有一个选项正确)1.(xx·福州质检)有一不动的矩形线圈abcd,处于范围足够大的可转动的匀强磁场中,如图1所示。

该匀强磁场是由一对磁极N、S产生,磁极以OO′为轴匀速转动。

在t=0时刻,磁场的方向与线圈平行,磁极N开始离开纸面向外转动,规定由a→b→c→d→a方向的感应电流为正,则能反映线圈中感应电流I 随时间t变化的图线是( )图1图2解析:选C 磁极以OO′为轴匀速转动可等效为磁场不动线圈向相反方向转动,由右手定则可知,产生的感应电流方向为a→b→c→d→a;在t=0时刻,磁场的方向与线圈平行,感应电流最大,故选项C正确。

2.(xx·泰州模拟)如图3所示,T为理想变压器,A1、A2为理想交流电流表,R1、R2为定值电阻,R3为滑动变阻器,原线圈两端接恒压交流电源,当滑动变阻器的滑动触头向下滑动时( )图3A.A1的读数变大,A2的读数变大B .A 1的读数变大,A 2的读数变小C .A 1的读数变小,A 2的读数变大D .A 1的读数变小,A 2的读数变小解析:选A 当滑动触头下移时,R 3变小,R 总变小,I =UR 总,U 不变,I 变大,U 并=U -UR 1,U 并变小,通过R 2的电流IR 2变小,I A 2=I -IR 2,I A 2变大,A 2的示数变大,由原、副线圈电流与匝数成反比,可知A 1的示数变大。

3.(xx·洛阳联考)如图4所示,理想变压器的原副线圈匝数比为1∶5,原线圈两端的交变电压为u =202sin 100πt V ,氖泡在两端电压达到100 V 时开始发光,下列说法中正确的有( )图4A .开关接通后,氖泡的发光频率为50 HzB .开关接通后,电压表的示数为100 VC .开关断开后,电压表的示数变大D .开关断开后,变压器的输出功率不变解析:选B 由u =202sin 100πt V 可知,交流电压频率为50 Hz ,在一个周期内,交变电流两次超过100 V 电压,所以氖泡的发光频率为100 Hz ,选项A 错误;变压器输入电压有效值为U 1=20 V ,输出电压有效值U 2=n 2n 1U 1=5×20 V=100 V ,开关接通与断开后,电压表的示数均为100 V ,选项B 正确,C 错误;开关断开后,氖泡不发光,消耗电能变小,变压器的输出功率变小,选项D 错误。

电磁感应与交变电流检测题

1电磁感应与交变电流检测题一.选择题。

(本题共12个小题,每小题5分。

在每小题给出的四个选项中,有的只有一个选项正确,有的有多个选项正确.全对得5分,对而不全得3分,有选错或不选的得0分)1.将闭合多匝线圈置于仅随时间变化的磁场中,线圈平面与磁场方向垂直,关于线圈中产生的感应电动势和感应电流,下列表述正确的是( )A .感应电动势的大小与线圈的匝数无关B .穿过线圈的磁通量越大,感应电动势越大C .穿过线圈的磁通量变化越快,感应电动势越大D .感应电流产生的磁场方向与原磁场方向始终相同 2.下面关于交变电流的说法中正确的是( )A .交流电器设备上所标的电压值和电流值是交变电流的峰值B .用交流电流表和电压表测定的数值是交变电流的瞬时值C .给定的交变电流数值,在没有特别说明的情况下指的都是有效值D .电容器的击穿电压指的是交流电压的有效值 3.如图所示,在水平面上有一个闭合的线圈,将一根条形磁铁从线圈的上方插入线圈中,在磁铁进入线圈的过程中,线圈中会产生感应电流,磁铁会受到线圈中电流的作用力,若从线圈上方俯视,关于感应电流和作用力的方向,以下判断正确的是( )A .若磁铁的N 极向下插入,线圈中产生顺时针方向的感应电流B .若磁铁的S 极向下插入,线圈中产生逆时针方向的感应电流C .无论N 极向下插入还是S 极向下插入,磁铁都受到向下的引力D .无论N 极向下插入还是S 极向下插入,磁铁都受到向上的斥力 4.一交流电压为u =1002sin 100πt V ,由此表达式可知( ) A .该交流电压的周期为0.02 s B .t =1/600s 时,该交流电压的瞬时值为50 2 V C t =1/600s 时,该交流电压的有效值为50 VD .将该电压加在“100 V 100 W ”的灯泡两端,灯泡的实际功率小于100 W5.如图甲、乙所示电路中,电阻R 和电感线圈L 的电阻都很小.接通S , 使电路达到稳定,灯泡A 发光,则( ) A .在电路甲中,断开S ,A 将渐渐变暗B .在电路甲中,断开S ,A 将先变得更亮,然后渐渐变暗C .在电路乙中,断开S ,A 将渐渐变暗D .在电路乙中,断开S ,A 将先变得更亮,然后渐渐变暗6.如图甲所示,为一种调光台灯电路示意图,它通过双向可控硅电子器件实现了无级调节亮度.给该台灯接220 V 的正弦交流电后加在灯管两端的电压如图乙所示,则此时交流电压表的示数为( )A .220 VB .110 V C.2202 V D.1102V7.如图所示,一刚性矩形铜制线圈从高处自由下落,进入一水平的匀强磁场区域,然后穿出磁场区域( ) A .若线圈进入磁场过程是匀速运动,则离开磁场过程一定是匀速运动 B .若线圈进入磁场过程是加速运动,则离开磁场过程一定是加速运动 C .若线圈进入磁场过程是减速运动,则离开磁场过程一定是加速运动 D .若线圈进入磁场过程是减速运动,则离开磁场过程一定是减速运动.8如图所示,竖直平面内有一金属环,半径为a ,总电阻为R (指拉直时两端的电阻), 磁感应强度为B 的匀强磁场垂直穿过环平面,在环的最高点A 用铰链连接长度为2a 、 电阻为R2的导体棒AB ,AB 由水平位置紧贴环面摆下,当摆到竖直位置时,B 点的线速度为v ,则这时AB 两端的电压大小为( ) A.Bav 3 B.Bav 6 C.2Bav 3D .Bav 9.如图所示,一导线弯成半径为a 的半圆形闭合回路。

高考物理:专题11-交变电流、传感器(有答案)

专题11 交变电流 传感器1. (15江苏卷)一电器中的变压器可视为理想变压器,它将22019变电流改为110V ,已知变压器原线圈匝数为800,则副线圈匝数为A .200B .400C .1600D .3200 解析:根据2121n n U U =,解得4002=n . 答案:B2.(15北京卷)利用所学物理知识,可以初步了解常用的一卡通(IC 卡)的工作原理及相关问题.IC 卡内部有一个由电感线圈 L 和电容 C 构成的 LC 振荡电路,公交车上的读卡机(刷卡时“嘀”的响一声的机器)向外发射某一特定频率的电磁波.刷卡时,IC 卡内的线圈 L 中产生感应电流,给电容 C 充电,达到一定的电压后,驱动卡内芯片进行数据处理和传输.下列说法正确的是 IC 卡工作所需要的能量来源于卡内的电池B .仅当读卡机发射该特定频率的电磁波时,IC 卡才能有效工作C .若读卡机发射的电磁波偏离该特定频率,则线圈 L 不会产生感应电流D .IC 卡只能接收读卡机发射的电磁波,而不能向读卡机传输自身的数据信息 答案:B解析:IC 卡内只是一个 LC 振荡电路,并没有电池,故A 选项错;只有当读卡机发出特定频率的电磁波时,IC 卡才能正常工作,故 B 选项对;当读卡机发射的电磁波偏离该频率时,也会产生变化的磁场,但达不到电谐振,线圈中仍可以产生的电流但较小,故 C 错;IC 卡是可以和读卡机进行数据传输的,如可以显示卡内余额,故 D 选项错.3.(15福建卷)图为远距离输电示意图,两变压器均为理想变压器,升压变压器T 的原、副线圈匝数分别为n 1 、n 2 .在T 的原线圈两端接入一电压的交流电源,若输送电功率为P ,输电线的总电阻为2r ,不考虑其它因素的影响,则输电线上损失的电功率为( )答案:C解析:原线圈电压的有效值:21m U U =,根据2121n n U U =可求:2122m Un n U =,又因为是理想变压器,所以T 的副线圈的电流功率等于输入功率P ,所以输电线上电流2U PI =,导线上损耗的电功率2221242⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛=='m U P nn r r I P ,所以C 正确,A 、B 、D 错误.4.(15四川卷)小型手摇发电机线圈共N 匝,每匝可简化为矩形线圈abcd ,磁极间的磁场视为匀强磁场,方向垂直于线圈中心轴OO ′,线圈绕OO ′匀速转动,如图所示.矩形线圈ab 边和cd 边产生的感应电动势的最大值都为e 0,不计线圈电阻,则发电机输出电压A .峰值是e 0B .峰值是2e 0C .有效值是 D.有效值是 答案:D解析:由题意可知,线圈ab 边和cd 边产生的感应电动势的最大值都为e 0,因此对单匝矩形线圈总电动势最大值为2e 0,又因为发电机线圈共N 匝,所以发电机线圈中总电动势最大值为2Ne 0,根据闭合电路欧姆定律可知,在不计线圈内阻时,输出电压等于感应电动势的大小,即其峰值为2Ne 0,故选项A 、B 错误;又由题意可知,若从图示位置开始计时,发电机线圈中产生的感应电流为正弦式交变电流,由其有效值与峰值的关系可知,U =,即U =,故选项C 错误;选项D 正确.5.(15安徽卷)图示电路中,变压器为理想变压器,a 、b 接在电压有效值不变的变流电源两端,R 0为定值电阻,R 为滑动变阻器.现将变阻器的滑片从一个位置滑动到另一位置,观察到电流表A 1的示数增大了0.2 A ,电流表A 2的示数增大了0.8 A ,则下列说法正确的是 A .电压表V 1示数增大 B .电压表V 2、V 3示数均增大 C .该变压器起升压作用D .变阻器滑片是沿c →d 的方向滑动 答案:D解析:根据变压器原理,输出电压U 2保持不变,而A 2示数变大说明回路电阻变小,所以滑动变阻器电阻R 减小了,即变阻器滑片是沿c →d 的方向滑动,故答案为D .022Ne 02Ne 2m U 02Ne6.(15广东卷)图5为气流加热装置的示意图,使用电阻丝加热导气管,视变压器为理想变压器,原线圈接入电压有效值恒定的交流电并保持匝数不变,调节触头P ,使输出电压有效值由220V 降至110V ,调节前后A .副线圈中的电流比为1∶2B .副线圈输出功率比为2∶1C .副线圈的接入匝数比为2∶1D .原线圈输入功率比为1∶2 答案:C解析:设原线圈中电流为I 1,匝数为n 1,两端输入电压为U 1,输入功率为P 1,幅线圈中电流为I 2,匝数为n 2,两端输出电压为U 2,输出功率为P 2,根据理想变压器原副线圈两端电压与匝数关系有:21U U =21n n ,所以当输出电压U 2由220V 降至110V 时,副线圈匝数n 2也应减少为一半,故选项C 正确;由于副线圈两端所接用电器不变,所以当用电器电压减半时,其电流I 2也减半,故选项A 错误;根据功率计算式P =UI 可知,副线圈中输出功率P 2变为原来的1/4,故选项B 错误;由能量守恒定律可知,原线圈中输入功率P 1也变为原来的1/4,故选项D 错误.。

专题06 电磁感应、交变电流(第02期)-2014年高考总复习物理选择题百题精练

1.(多选)交流发电机电枢中产生的交变电动势为t E e m ωsin =,如果要将交变电动势的有效值提高一倍,而交流电的周期不变,可采取的方法是( )A .将电枢转速提高一倍,其他条件不变B .将磁感应强度增加一倍,其他条件不变C .将线圈的面积增加一倍,其他条件不变D .将磁感应强度增加一倍,线圈的面积缩小一半,其它条件不变2.有以下物理现象:在平直公路上行驶的汽车制动后滑行一段距离,最后停下;流星在夜空中坠落并发出明亮的光;降落伞在空中匀速降落;条形磁铁在下落过程中穿过闭合线圈,并在线圈中产生感应电流。

在这些现象所包含的物理过程中,运动物体具有的相同特征是( )A. 都有重力做功B. 物体都要克服阻力做功C. 都有动能转化为其他形式的能D. 都有势能转化为其他形式的能3.如图所示,一导线弯成直径为d 的半圆形闭合回路.虚线MN 右侧有磁感应强度为B 的匀强磁场,方向垂直于回路所在的平面.回路以速度v 向右匀速进入磁场,直径CD 始终与MN 垂直.从D 点到达边界开始到C 点进入磁场为止,下列说法中正确的是( )A.感应电流的方向先沿顺时针方向,后沿逆时针方向B.CD段直导线始终不受安培力C.感应电动势的最大值E = BdvD.感应电动势的平均值18E Bdvπ=4.(多选)如图所示,A为多匝线圈,与电键、滑动变阻器相连后接入M、N间的交流电源,B为一接有小灯珠的闭合多匝线圈,下列关于小灯珠发光说法正确的是()A.闭合电键后小灯珠可能发光B.若闭合电键后小灯珠发光,则再将B线圈靠近A,则小灯珠更亮C.闭合电键瞬间,小灯珠才能发光D.若闭合电键后小灯珠不发光,将滑动变阻器滑臂左移后,小灯珠可能会发光5.如图甲是阻值为5 Ω的线圈与阻值为15 Ω的电阻R构成的回路。

线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动,产生的电动势随时间变化的规律如图乙所示。

则()A.电压表的示数为14.14 VB.通过电阻的电流为0.707 AC.电阻R上消耗的功率为3.75 WD.通过电阻的电流方向每秒变化100次6.如图所示,质量为m的金属环用线悬挂起来,金属环有一半处于水平且与环面垂直的匀强磁场中,从某时刻开始,磁感应强度均匀减小,则在磁感应强度均匀减小的过程中,关于线拉力大小的下列说法中正确的是()A.大于环重力mg,并逐渐减小B.始终等于环重力mgC.小于环重力mg,并保持恒定D.大于环重力mg,并保持恒定7.(多选)如图所示平行的金属双轨与电路处在竖直向下的匀强磁场B中,一金属杆放在金属双轨上在恒定外力F 作用下做匀速运动,则在开关S ( )A .闭合瞬间通过金属杆的电流增大B .闭合瞬间通过金属杆的电流减小C .闭合后金属杆先减速后匀速D .闭合后金属杆先加速后匀速8.(多选)如图所示,边长为L 、不可形变的正方形导线框内有半径为r 的圆形磁场区域,其磁感应强度B 随时间t 的变化关系为B= kt (常量k>0)。

高考物理复习:《交变电流 传感器》测试卷及答案

《交变电流传感器》测试卷三、单选题(共15小题,每小题5.0分,共75分)1.利用电流的热效应可以清除高压输电线上的凌冰.若在正常供电时,高压输电电压为U,输电线上的热功率为△P;除冰时,输电线上的热功率需提高为9△P,设输电功率和输电线电阻不变.则除冰时输电电压应为()A. 9U B. 3U C.D.2.利用霍尔效应制作的霍尔元件,广泛应用于测量和自动控制等领域.如图是霍尔元件的工作原理示意图(本题中霍尔元件材料为金属导体),磁感应强度B垂直于霍尔元件的工作面向下,通入图示方向的电流I,C、D两侧面会形成电势差UCD,下列说法中正确的是()A.电势差UCD仅与材料有关B.电势差UCD>0C.仅增大磁感应强度时,C、D两侧面电势差绝对值变大D.在测定地球赤道上方的地磁场强弱时,元件的工作面应保持水平3.有一交流电的电流随时间按如图所示的规律变化,则此交流电的电流的有效值是()A . 7 AB . 7AC .AD . 10 A4.一电器中的变压器可视为理想变压器,它将220 V 交变电流改变为110 V .已知变压器原线圈匝数为800,则副线圈匝数为( ) A . 200B . 400C . 1 600D . 3 2005.如图所示,理想变压器的原线圈接有交变电压U ,副线圈接有光敏电阻R 1(光敏电阻随光照强度增大而减小),定值电阻R 2.则( )A . 仅增强光照时,原线圈的输入功率减小B . 仅向下滑动P 时,R 2两端的电压增大C . 仅向下滑动P 时,R 2消耗的功率减小D . 仅增大U 时,R 2消耗的功率减小6.如图甲所示,理想变压器原、副线圈的匝数比n 1△n 2=10△1,b 是原线圈的中心抽头,S 为单刀双掷开关,定值电阻R =10 Ω.从某时刻开始在原线圈c 、d 两端加上如图乙所示的交变电压,则下列说法中正确的是( )A.当S与a连接后,t= 0.01 s时理想电流表示数为零B.当S与a连接后,理想电流表的示数为2.2 AC.当S由a拨到b后,原线圈的输入功率变为原来的2倍D.当S由a拨到b后,副线圈输出电压的频率变为25 Hz7.图甲是线圈P绕垂直于磁场的轴在匀强磁场中匀速转动时所产生的正弦交流电压图象,把该交流电压加在图乙中变压器的A、B两端.已知理想变压器原线圈△和副线圈△的匝数比为5△1,交流电流表和交流电压表均为理想电表,电阻R=1 Ω,其他各处电阻不计,以下说法正确的是()A.在t=0.1 s和0.3 s时,穿过线圈P的磁通量最大B.线圈P转动的角速度为10π rad/sC.电压表的示数为2.83 VD.电流表的示数为0.40 A8.下图表示一交流电的电压随时间变化的图线,此交流电压的有效值是()A . 75 VB . 75VC . 50 VD . 50V9.如图所示为某小型水电站的电能输送示意图,A 为升压变压器,其输入功率为P 1,输出功率为P 2,输出电压为U 2;B 为降压变压器,其输人功率为P 3,输入电压为U 3.A 、B 均为理想变压器,输电电流为I ,输电线的总电阻为r ,则下列关系正确的是( )A .U 2=U 3B .U 2=U 3+IrC .P 1>P 2D .P 2=P 310.理想变压器原、副线圈的匝数比为10△1,原线圈输入电压的变化规律如图甲所示,副线圈所接电路如图乙所示,P 为滑动变阻器R 的滑片.下列说法正确的是( )A . 副线圈输出电压的频率为100 HzB . 理想交流电压表的示数为31.1 VC .P 向下移动时,变压器原、副线圈中电流都变大D .P 向上移动时,变压器的输出功率增大11.如图所示,理想变压器的原线圈接u =11 000sin 100πt (V)的交变电压,副线圈通过电阻r =6 Ω的导线对“220 V/880 W”的电器RL 供电,该电器正常工作.由此可知( )A . 原、副线圈的匝数比为50△1B . 交变电压的频率为100 HzC . 副线圈中电流的有效值为4 AD . 变压器的输入功率为880 W 12.图甲中的变压器为理想变压器,原线圈的匝数n 1与副线圈的匝数n 2之比n 1△n 2=10△1.变压器原线圈加如图乙所示的正弦式交变电压,副线圈接两个串联在一起的阻值大小均为10 Ω的定值电阻R 1、R 2.电压表V 为理想交流电表.则下列说法中正确的是( )A . 原线圈上电压的有效值约为70.7 VB . 副线圈上电压的有效值为10 VC . 电压表V 的读数为5.0 VD . 变压器的输入功率为25 W 13.如图,线圈abcd 的ad 长20 cm ,ab 长10 cm ,匝数N =50匝,电阻不计,在磁感应强度B =T 的匀强磁场中绕OO 1轴匀速转动,角速度ω=100 rad/s ,OO 1轴通过ad 且同时垂直于ad 和bc ,距ab 的距离是dc 的距离的2倍.线圈的输出端接单相理想变压器线圈,接在变压器副线圈两端的灯泡“10 V ,10 W”刚好正常发光,则( )A . 变压器原线圈两端电压有效值为100VB . 变压器原线圈中电流为1 AC . 变压器的原副线圈匝数比为10△1D . 通过灯泡的交流电频率为50 Hz14.如图(甲)所示,理想变压器的原线圈电路中装有0.5 A 的保险丝L ,原线圈匝数n 1=600,副线圈匝数n 2=120.当原线圈接在如图(乙)所示的交流电源上,要使整个电路和用电器正常工作,则副线圈两端可以接( )A . 阻值为12 Ω的电阻B . 并联两盏的“36 V 40 W”灯泡C . 工作频率为10 Hz 的用电设备D . 耐压值为36 V 的电容器 15.如图为模拟远距离输电实验电路图,两理想变压器的匝数n 1=n 4<n 2=n 3,四根模拟输电线的电阻R 1、R 2、R 3、R 4的阻值均为R ,A 1、A 2为相同的理想交流电流表,L 1、L 2为相同的小灯泡,灯丝电阻RL >2R ,忽略灯丝电阻随温度的变化.当A 、B 端接入低压交流电源时( )A . A 1、A 2两表的示数相同B .L 1、L 2两灯泡的亮度相同C .R 1消耗的功率大于R 3消耗的功率D .R 2两端的电压小于R 4两端的电压二、填空题(共2小题) 16.有效值是根据电流的__________来规定的.如图所示为一交变电压随时间变化的图象.每个周期内,前三分之二周期电压按正弦规律变化,后三分之一周期电压恒定.根据图中数据可得,此交流电压的有效值为______________17.如图所示,单匝矩形闭合导线框abcd 全部处于磁感应强度为B 的水平匀强磁场中,线框面积为S ,电阻为R .线框绕与cd 边重合的竖直固定转轴以角速度ω匀速转动,线框中感应电流的有效值I =____________.线框从中性面开始转过的过程中,通过导线横截面的电荷量q =__________.三、实验题(共3小题)18.为了节能和环保,一些公共场所使用光控开关控制照明系统.光控开关可采用光敏电阻来控制,光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱,光越强照度越大,照度单位为lx).某光敏电阻RP在不同照度下的阻值如下表:(1)根据表中数据,请在图甲给定的坐标系中描绘出光敏电阻阻值随照度变化的曲线,并说明阻值随照度变化的特点.(2)如图乙所示,当1、2两端所加电压上升至2 V时,控制开关自动启动照明系统,请利用下列器材设计一个简单电路.给1、2两端提供电压,要求当天色渐暗照度降低至1.0 lx时启动照明系统,在虚线框内完成电路原理图.(不考虑控制开关对所设计电路的影响)提供的器材如下:光敏电阻RP(符号,阻值见图表)直流电源E(电动势3 V,内阻不计);定值电阻:R1=10 kΩ,R2=20 kΩ,R3=40 kΩ(限选其中之一并在图中标出);开关S及导线若干.19.如图所示,由电源、小灯泡、电阻丝、开关组成的电路中,当闭合开关S 后,小灯泡正常发光,若用酒精灯加热电阻丝时,发现小灯泡亮度变化是________,发生这一现象的主要原因是________(填字母代号).A .小灯泡的电阻发生了变化B .小灯泡灯丝的电阻率随温度发生了变化C .电阻丝的电阻率随温度发生了变化D .电源的电压随温度发生了变化20.利用负温度系数热敏电阻制作的热传感器,一般体积很小,可以用来测量很小范围内的温度变化,反应快,而且精确度高.(1)如果将负温度系数热敏电阻与电源、电流表和其他元件串联成一个电路,其他因素不变,只要热敏电阻所处区域的温度降低,电路中电流将变________(填“大”或“小”).(2)上述电路中,我们将电流表中的电流刻度换成相应的温度刻度,就能直接显示出热敏电阻附近的温度.如果刻度盘正中的温度为20 △(如图甲所示),则25 △的刻度应在20 △的刻度的________(填“左”或“右”)侧.(3)为了将热敏电阻放置在某蔬菜大棚内检测大棚内温度变化,请用图乙中的器材(可增加元器件)设计一个电路.四、计算题(共3小题)21.如图所示是一种自行车上照明用的车头灯发电机的结构示意图,转动轴的一端装有一对随轴转动的磁极,另一端装有摩擦小轮.电枢线圈绕在固定的U形铁芯上,自行车车轮转动时,通过摩擦小轮带动磁极转动,使线圈中产生正弦交变电流,给车头灯供电.已知自行车车轮半径r=35 cm,摩擦小轮半径r0=1.00 cm.线圈有n =800匝,线圈框横截面积S=20 cm2,总电阻R1=40 Ω.旋转磁极的磁感应强度B=0.010 T,车头灯电阻R2=10 Ω.当车轮转动的角速度ω=8 rad/s时.求:(1)发电机磁极转动的角速度.(2)车头灯中电流的有效值.22.如图所示,理想变压器B的原线圈跟副线圈的匝数比n1△n2=2△1,交流电源电压U=311sin 100πt V,F为熔断电流为I0=1.0 A的保险丝,负载为一可变电阻.(1)当电阻R=100 Ω时,保险丝能否被熔断?(2)要使保险丝不被熔断,电阻R的阻值应不小于多少?变压器输出的电功率不能超过多少?23.如图所示,匀强磁场的方向竖直向上,磁感应强度大小为B0.电阻为R、边长为L的正方形线框abcd水平放置,OO′为过ad、bc两边中点的直线,线框全部位于磁场中.现将线框右半部固定不动,而将线框左半部以角速度ω绕OO′为轴向上匀速转动,如图中虚线所示,要求:(1)写出转动过程中线框中产生的感应电动势的表达式;(2)若线框左半部分绕OO′向上转动90°,求此过程中线框中产生的焦耳热;(3)若线框左半部分转动60°后固定不动,此时磁感应强度随时间按B =B0+kt变化,k为常量,写出磁场对线框aab边的作用力随时间变化的关系式.答案解析1.【答案】C【解析】设输电线电阻为r,高压线上的热耗功率:ΔP=I2r,若热耗功率变为9ΔP,则:9ΔP=I2r,联立可得:I′=3I;输送功率不变,由P总=UI=U′I′,得:U′=U=U,C正确.2.【答案】C【解析】根据左手定则,电子向C侧面偏转,C表面带负电,D表面带正电,所以D表面的电势高,则UCD<0;C、D间存在电势差,C、D之间就存在电场,电子在电场力和洛伦兹力作用下处于平衡,设霍尔元件的长宽高分别为a、b、c,有:q=qvBI=nqvS=nqvbc则:U=.故A、B错误,C正确.在测定地球赤道上方的地磁场强弱时,应将元件的工作面保持竖直,让磁场垂直通过,故D错误.3.【答案】D【解析】设该交流电的有效值为I,则在2 s内,交流电产生的热量Q =(8)2R×1 s+(6)2R×1 s,故存在以下等式:Q=I2R×2 s,代入解之得I=10 A,故D是正确的.4.【答案】B【解析】根据变压器的变压规律=得,n2=n1=×800=400,选项B正确.5.【答案】B【解析】仅增强光照时,R1减小,则根据P=可知,R1的功率变大,副线圈消耗的功率增大,故原线圈的输入功率增大,选项A错误;仅向下滑动P时,根据=可知R2两端的电压增大,选项B正确;由P=可知,R2消耗的功率增大,选项C错误;仅增大U时,根据=可知次级电压变大,R2消耗的功率变大,选项D错误.6.【答案】B【解析】由图象可知,电压的最大值为U m=311 V,交流电的周期为T=2×10-2s,所以交流电的频率为f=50 Hz,交流电的有效值为U=220 V,根据电压与匝数程正比可知,副线圈的电压为U′=22 V,根据欧姆定律得:I=2.2 A,电流表示数为电流的有效值,不随时间的变化而变化,当单刀双掷开关与a连接且t=0.01 s时,电流表示数为2.2 A,故A错误,B正确;当单刀双掷开关由a拨向b时,原、副线圈的匝数比为5△1,根据电压与匝数成正比得副线圈的电压为原来的两倍,即44 V,根据功率P=,得副线圈输出功率变为原来的4倍,所以原线圈的输入功率变为原来的4倍,故C错误;变压器不会改变电流的频率,所以副线圈输出电压的频率为f=50 Hz,故D 错误.7.【答案】D【解析】据题意,在0.1 s和0.3 s时产生的交流电压最大,据U=n 可知,这两个时刻穿过线圈的磁通量变化量最快,故A选项错误;据图像可知ω==rad/s=5π rad/s,故B选项错误;该交流电电压有效值为:U==10 V,在AB端输入的电源为10 V,则在副线圈的电压为:U′==2 V,故C选项错误;副线圈中电流为:I′==2 A,则原线圈中电流为:I==0.40 A,故D选项正确.8.【答案】D【解析】电压电流的有效值都是根据热效应来计算的.也就是说一个周期内发出的热量与等于有效值的电压在一个周期内发出热量相等.观察电压随时间变化的图像,周期为0.3 s,设电阻为R,则有×0.1 s+×0.2 s=×0.3 s,带入计算U 效=50V,答案D对.9.【答案】B【解析】由于输电线有电阻,输电线上有电压降,所以U2=U3+Ir,选项A错误,B正确.对于理想变压器,P1=P2,选项C错误;由于输电线上发热,消耗电能,所以P2>P3,选项D错误.10.【答案】C【解析】由图象可知,交流电的周期为0.02 s,所以交流电的频率为50 Hz,所以A错误;原线圈的电压的有效值为220 V,根据电压与匝数成正比可知,所以副线圈的电压的有效值即电压表的示数为22 V,B错误;P下移,R变小,原副线的电流都变大,故C正确;P向上移动时R变大,而电压不变,故功率减小,故D错误.11.【答案】C【解析】输入电压的有效值为11 000 V,用电器的额定电压为220 V,所以变压器的输出电压大于220 V,原副线圈的匝数比小于,A错误;由输入电压的表达式知,f=Hz=50 Hz,B错误;副线圈中的电流与用电器中的电流相同,I==4 A,C正确;变压器的输出功率为用电器的功率和导线电阻损耗的功率之和,大于880 W,所以变压器的输入功率大于880 W,D错误.12.【答案】A【解析】据题意,原线圈上电压有效值为:U1=≈70.7 V,故选项A 正确;副线圈上电压为:=,即U2=7.07 V,故选项B错误;电压表读数为:UR2==3.54v,故选项C错误;变压器输入功率等于输出功率,即PR=PC=2=2.5 W,故选项D错误.13.【答案】C【解析】交流电的最大值为:E m=NBωS=50××100×0.2×0.1 V=100 V;所以有效值E==V=100 V,选项A错误;变压器次级输出功率为10 W,则初级输入电流为iI1==A=0.1 A,选项B 错误;变压器次级电流为:I2==A=1 A,所以变压器原副线圈的匝数比:===,选项C正确;通过灯泡的交流电的频率为:f==Hz=Hz,选项D错误.14.【答案】B【解析】原线圈电压的有效值为U1=180 V,根据电压关系=,可得U2=36 V,在根据P2==108 W,比P1=U1I1=90 V大,选项A错误.并联两盏灯泡,I2=2≈2.22 A,根据电流关系=,可得原线圈中的电流小于0.5 A,选项B正确.原线圈中的频率为50 Hz,则在副线圈两端接工作频率为10 Hz的用电设备,无法正常工作,选项C错误.副线圈两端电压的峰值为36V,选项D错误.15.【答案】D【解析】设A、B两端所加电压为U.由欧姆定律知,通过A2表的电流大小I2=.通过升压变压器升压后输出电压U′=U,降压变压器获得电压为U′-I1·2R=U-I1·2R,灯泡L1两端电压为(U-I1·2R),则通过灯泡L1的电流为,故由变压器电流变化规律得I1=,又因为n1=n4<n2=n3,解上式得I1=.因为RL>2R,所以I1<I2,选项A错误.通过灯泡L1的电流为I1=I1=>I2,故灯炮L1亮度更大,选项B错误.由于I1<I2,根据欧姆定律以及电功率的有关知识可知,选项C错误,选项D正确.16.【答案】热效应 2 V【解析】交变电流的有效值是描述交流电的一个重要物理量,有效值是根据电流的热效应来规定的,即在通过相同的电阻,在相同的时间内产生的热量相同,根据定义可得:T=·+·(U 1=3V,U=6 V)代入上式得:U=V17.【答案】【解析】本题考查交变流电的产生和最大值、有效值、平均值的关系及交变电流中有关电荷量的计算等知识.电动势的最大值E m=BSω,电动势的有效值E=,电流的有效值I==,q=Δt=Δt==.18.【答案】(1)光敏电阻的阻值随光照变化的曲线见解析光敏电阻的阻值随光的照度的增大非线性减小.(2)电路原理图见解析图.【解析】(1)根据表中的数据,在坐标纸上描点连线,得到如图所示的变化曲线.阻值随照度变化的特点:光敏电阻的阻值随光的照度的增大非线性减小.(2)因天色渐暗照度降低至1.0 lx时启动照明系统,此时光敏电阻阻值为20 kΩ,两端电压为2 V,电源电动势为3 V,故应加上一个分压电阻,分压电阻阻值为10 kΩ,即选用R1;此电路的原理图如图所示.19.【答案】变暗C【解析】电阻丝的电阻率随温度的升高而增大,电阻也增大,根据闭合电路欧姆定律I=可知,电流减小,小灯泡的实际功率减小,所以变暗.20.【答案】(1)小(2)右(3)见解析图【解析】(1)因为负温度系数热敏电阻温度降低时,电阻增大,故电路中电流会减小.(2)由(1)的分析知,温度越高,电流越大,25 △的刻度应对应较大电流,故在20 △的刻度的右侧.(3)电路如图所示.21.【答案】(1)280 rad/s(2)64 mA【解析】(1)磁极与摩擦小轮转动的角速度相等,由于自行车车轮与摩擦小轮之间无相对滑动,故有ω0r0=ωrω0==8×rad/s=280 rad/s.(2)摩擦小轮带动磁极转动,线圈产生的感应电动势的最大值为E m=nBω0S=800×0.010×280×20×10-4V=4.48 V,感应电动势的有效值U==V=3.2 V,通过车头灯的电流有效值为I==A≈64 mA.22.【答案】(1)不能(2)55 Ω220 W【解析】原线圈电压的有效值为U1=V≈220 V由=得副线圈两端的电压U2=U1=×220 V=110 V(1)当R=100 Ω时,副线圈中电流I2==A=1.10 A.由U1I1=U2I2 得原线圈中的电流为I1=I2=×1.10 A=0.55 A,由于I1<I0(熔断电流),故保险丝不会熔断.(2)设电阻R取某一值R0时,原线圈中的电流I1刚好到达熔断电流I0,即I1=1.0A,则副线圈中的电流为I2=I1=·I1=2×1.0 A=2.0 A变阻器阻值为:R0==Ω=55 Ω此时变压器的输出功率为P2=I2·U2=2.0×110 W=220 W可见,要使保险丝F不被熔断,电阻R的阻值不能小于55 Ω,输出的电功率不能大于220 W.23.【答案】(1)e=B0ωL2sinωt(2)(3)F=·(B0+kt)【解析】(1)线框在转动过程中,ab边的线速度:v=ω·产生的感应电动势:e=B0L(ω·)sin (ωt)=B0ωL2sinωt(2)在转过90°过程中产生的是正弦交流电,电动势的最大值:E m=B0ωL2电动势的有效值E=在转过90°过程中产生的焦耳热:Q=t=×=(3)若转动后磁感应强度随时间按B=B0+kt变化,在线框中产生的感应电动势大小ε===在线框中产生的感应电流:I=线框ab边所受安培力的大小:F=BIL=·(B0+kt)这是我第一次回乡,此时此刻,中国已经进入了改革开放的初期。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电磁感应与交变电流传感器典型例题一、选择题1.如图所示,MN 利PQ 为处于同一水平面内的两根平行的光滑金属导轨,垂直导轨放置的金属棒ab 与导轨接触良好,在水平金属导轨之间加竖直向—卜的匀强磁场,导轨的N 、Q 端按理想变压器的初级线圈,理想变压器的输出端有三组次级线圈,分别接有电阻元件R 、电感元件L 和电容元件C 。

若用I R 、I L 、I C 分别表示通过R 、L 和C 的电流,不考虑电容器的瞬间充放电,则下列判断中正确的是( )A .若ab 棒匀速运动,则L C 0I 0I =0R I ≠≠、、B .若ab 棒匀加速运动,则LC 0I 0I =0R I ≠≠、、C .若ab 棒做加速度变小的加速运动,则L C 0I =0I =0R I ≠、、D .若ab 棒在某一中心位置附近做简谐运动,则 L C 0I 0I 0R I ≠≠≠、、 2.边长为l 的正方形闭合线框abcd ,在磁感应强度为B 的匀强磁场中,以角速度ω绕cd从图示位置开始匀速转动,转轴与磁场垂直,线框总电阻为R ,一理想电压表接在线框的c 、d 两点之间,下列说法中正确的是: A .线框转过90°过程中感应电动势的最大值为Bl 2ω B .线框转过90°的过程中通过线框导线横截面的电荷量为RBl 2C .电压表示数为222ωBlD .线框转一周外力所做的功为Rl B ωπ42二、实验题3、热敏电阻是传感电路中常用的电子元件.现用伏安法研究热敏电阻在不同温度下的伏安特性曲线,要求特性曲线尽可能完整.已知常温下待测热敏电阻的阻值约40~50Ω.热敏电阻和温度计插入带塞的保温杯中,杯内有一定量的冷水,其它备用的仪表和器具有:盛有热水的热水瓶(图中未画出)、电源(3V 、内阻可忽略)、直流电流表(内阻约1Ω)、直流电压表(内阻约5kΩ)、滑动变阻器(0~10Ω)、开关、导线若干.①图(1)中a 、b 、c 三条图线能反映出热敏电阻伏安特性曲线的是 . ②在图(2)的方框中画出实验电路图,要求尽可能多测量几组数据,以减小误差.1、如图1所示,空间存在B =0.5T ,方向竖直的匀强磁场,MN 、PQ 是水平放置的平行长直导轨,其间距L =0.2m ,R 是连在导轨一端的电阻,ab 是跨接在导轨上质量m =0.1kg的导体图(1)图(2)棒。

从零时刻开始,对ab 施加一个大小为F =0.45N ,方向水平向左的恒定拉力,使其从静止开始沿导轨滑动,过程中棒始终保持与导轨垂直且良好接触,图2是棒的速度--时间图像,其中AO 是图像在O 点的切线,AB 是图像的渐近线。

(1) 除R 以外,其余部分的电阻均不计,求的阻值。

(2) 当棒的位移为100m 时,其速度已经达到了最大速度10m/s ,求在此过程中电阻上产生的热量。

2、如图甲所示,空间存在B=0.5T ,方向竖直向下的匀强磁场,MN 、PQ 是相互平行的粗糙的长直导轨,处于同一水平面内,其间距L=0.2m ,R 是连在导轨一端的电阻,ab 是跨接 在导轨上质量m =0.1kg 的导体棒,从零时刻开始,通过一小型电动机对ab 棒施加一个牵引力F ,方向水平向左,使其从静止开始沿导轨做加速=运动,此过程中棒始终保持与导轨垂直且接触良好,图乙是棒的速度一时间图象,其中OA 段是直线,AC 是曲线,DE 是曲线图象的渐近线小型电动机在12s 末达到额定功率P=4.5W ,此后功率保持不变。

除R 以外,其余部分的电阻均不计,g=10 m /s 2。

⑴求导体棒在0~12s 内的加速度大小⑵求导体棒与导轨间的动摩擦因数及电阻R 的阻值⑶若t=17s 时,导体棒ab 达最大速度,且0~17s 内共发生位移100m ,试求12s~17s 内R 上产生的热量是多少?3、如图甲所示,水平面上的两光滑金属导轨平行固定放置,间距d =0.5 m ,电阻不计,左端通过导线与阻值R =2 Ω的电阻连接,右端通过导线与阻值R L =4 Ω的小灯泡L 连接.在CDEF 矩形区域内有竖直向上的匀强磁场,CE 长l =2 m ,有一阻值r =2 Ω的金属棒PQ 放置在靠近磁场边界CD 处.CDEF 区域内磁场的磁感应强度B随时间变化如图1图2图乙所示.在t =0至t =4s 内,金属棒PQ 保持静止,在t =4s 时使金属棒PQ 以某一速度进入磁场区域并保持匀速运动.已知从t =0开始到金属棒运动到磁场边界EF 处的整个过程中,小灯泡的亮度没有发生变化,求: (1)通过小灯泡的电流.(2)金属棒PQ 在磁场区域中运动的速度大小.4、如图所示,间距为l 的两条足够长的平行金属导轨与水平面的夹角为θ,导轨光滑且电阻忽略不计.场强为B 的条形匀强磁场方向与导轨平面垂直,磁场区域的宽度为d 1,间距为d 2.两根质量均为m 、有效电阻均为R 的导体棒a 和b 放在导轨上,并与导轨垂直.(设重力加速度为g )⑴若a 进入第2个磁场区域时,b 以与a 同样的速度进入第1个磁场区域,求b 穿过第1个磁场区域过程中增加的动能△E k ; ⑵若a 进入第2个磁场区域时,b 恰好离开第1个磁场区域;此后a 离开第2个磁场区域时,b又恰好进入第2个磁场区域.且a .b 在任意一个磁场区域或无磁场区域的运动时间均相等.求a 穿过第2个磁场区域过程中,两导体棒产生的总焦耳热Q ;5、如图所示,光滑绝缘斜面的倾角为 ,斜面上放置一质量为M ,电阻为R 、边长为L 的正方形导线框abcd ,通过细线绕过光滑的定滑轮与一质量为m 的重物相连,连接线框的细线与线框共面,滑轮和绳的质量均不计.斜面上有两个匀强磁场区域I 和Ⅱ,其宽度均为L ,磁感应强度大小均为B ,磁场方向分别垂直于斜面向上和垂直于斜面向下线框的ab 边距磁sR场区域I的上边界为2L开始时各段绳都处于伸直状态,现将它们由静止释放.线框沿斜面向下运动,ab边刚穿过两磁场的分界线'OO进入磁场区域Ⅱ时,线框恰好做匀速运动(绳子始终处于拉紧状态)求:(1)线框的ab边刚进入磁场区域I时的速度大小;(2)线框ab边在磁场区域Ⅱ中运动的过程中.线框重力的功率P;(3)从开始释放到ab边刚穿出磁场区域I的过程中,线框中产生的焦耳热Q6.如图所示,abcd是位于竖直平面内的正方形闭合金属线框,金属线框的质量为m电阻为R,在金属线框的下方与bc边平行的水平边界PQ和P´Q´内有一垂直线圈平面的匀强磁场区域,现金属线框由距PQ某一高度处从静止开始下落,设空气阻力恒定。

右图是金属线框由静止开始下落到完全穿过匀强磁场区域过程中的速度-时间图象,图象中坐标轴上所标出的字母均为已知量。

求:⑴金属线框由静止开始下落到完全穿过匀强磁场区域的总位移;⑵磁场的磁感应强度;⑶金属线框在进入匀强磁场区域过程中流过其横截面的电荷量;⑷金属线框在整个下落过程中所产生的焦耳热。

dcPP´Q´t1.31.87.如图甲所示,不计电阻“⊃”形光滑导体框架水平放置,框架中间区域有竖直向上的匀强磁场,磁感应强度为1=B T ,有一导体棒AC 横放在框架上,其质量为1.0=m kg ,电阻为Ω=4R ,现用轻绳栓住导体棒,轻绳一端通过光滑的定滑轮绕在电动机的转轴上,另一端通过光滑的定滑轮与物体D 相连,物体D 的质量为3.0=M kg ,电动机内阻为Ω=1r ,接通电路后,电压表的读数恒为8=U V ,电流表的读数恒为1=I A ,电动机牵引原来静止的导体棒AC 平行于EF 向右运动,其运动情况如图乙所示(取10=g m/s 2)求: (1)AC 棒的最大速度; (2)匀强磁场的宽度;(3)导体棒在变速运动阶段产生的热量。

8、一小型发电机通过升压、降压变压器把电能输送给用户,已知发电机的输出功率为为50kW ,输出电压为500 V ,升压变压器原、副线圈匝数比为1:5,两个变压器间的输电导线的总电阻为15 Ω,降压变压器的输出电压为220 V ,变压器本身的损耗忽略不计,在输电过程中电抗造成电压的损失不计,求: (1)升压变压器副线圈的端电压; (2)输电线上损耗的电功率;(3)降压变压器原、副线圈的匝数比.9、一电阻为R 的金属圆环,放在匀强磁场中,磁场与圆环所在平面垂直,如图(a )所示,已知通过圆环的磁通量随时间t 的变化关系如图(b )所示,图中的最大磁通量0φ和变化周期T 都是已知量,求:(1)在t =0到t = T /4的时间内,通过金属圆环横截面的电荷量q 。

(2)在t=0到t=2T 的时间内,金属环所产生的电热Q 。

参考答案:一、选择题1、BD2、ABD 二、实验题①C ②分压电路 安培表外接 三、计算题1.棒在0时刻受到拉力F 和摩擦力f 的作用,此时的加速度等于直线AO 的斜率.据牛顿第二定律 ma f F =- ① 又 2/5.24/10s m a == ② 由以上两式得N f 2.0= ③设当棒达到最大速度v 时,电动势为E ,电流为I ,棒受到的安培力为F 安,则BLv E = ④ R E I /= ⑤ BIL F =安 ⑥此时棒处在平衡状态 安F f F += ⑦由③--⑦得 Ω=4.0R ⑧(1) 电阻上产生的热量等于过程中导体棒克服安培力所的功W 对棒应用动能定理221mv W fS FS =-- ⑨ 带入数据得 J W 20= ⑩ 过程中电阻上产生的热量为20J2、解析:⑴由图中可得12s 末的速度为V 1=9m/s ,t 1=12s 导体棒在0~12s 内的加速度大小为 211075/V a .m s t -== ⑵设金属棒与导轨间的动摩擦因素为μ.A 点有 E 1=BLV 1 ① 感应电流 11E I R=②由牛顿第二定律 111F mg BI L ma μ--= ③ 则额定功率为 11m P FV = ④ 将速度v=9m/s ,a=0.75m/s 2和最大速度V m =10m/s ,a =0 代入。

可得μ=0.2 R =0.4Ω ⑤ ⑶0~12s 内导体棒匀加速运动的位移s 1=v 1t 1/2=54m 12~17s 内导体棒的位移s 2=100-54=46m 由能量守恒 Q=Pt 2-m (v 22-v 12)/2-μmg s 2=12.35J 。

3、解析:(1)在t =0至t =4s 内,金属棒PQ 保持静止,磁场变化导致电路中产生感应电动势.电路为r 与R 并联,再与R L 串联,电路的总电阻rR RrR R L ++=总=5Ω ① 此时感应电动势tBdl t E ∆∆=∆∆=φ=0.5×2×0.5V=0.5V ② 通过小灯泡的电流为:总R EI ==0.1A ③ (2)当棒在磁场区域中运动时,由导体棒切割磁感线产生电动势,电路为R 与R L 并联,再与r 串联,此时电路的总电阻LL R R RR r R ++='总=2+4×24+2 Ω=103 Ω ④由于灯泡中电流不变,所以灯泡的电流I L =0.1A ,则流过棒的电流为RI R I I I I LL L R L +=+='=0.3A ⑤ 电动势Blv R I E =='''总 ⑥ 解得棒PQ 在磁场区域中运动的速度大小v =1m/s ⑦4、解:⑴a 和b 不受安培力作用,由机械能守恒得θsin mgd E k 1=∆①⑵设导体棒刚进入无磁场区域时的速度为v 1,刚离开无磁场区域时的速度为v 2,由能量守恒知:在磁场区域中:θsin mgd mv Q mv 122212121+=+ ② 在无磁场区域中:θsin mgd mv mv 221222121+=③解得: θsin )d d (mg Q 21+=5.解:(1)对线框和重物利用机械守恒定律有: 2112sin 2()2MgL mgL M m θυ-=+ ①3分解得:1υ=②2分(2)设线框ab 边刚进入磁场Ⅱ时速度为2v ,则线框中产生的电流为:22BL I Rυ= ③1分线框受到的安培力:22242B L v F BIL R== ④1分设绳对线框、m 的拉力大小为T 则;对线框;sin T F Mg θ+= ⑤1分 对;m T mg = ⑥1分联立④⑤⑥解得:222(sin )4M m gRB L θυ-= ⑦1分2222(sin )sin sin 4M M m g R P Mg B Lθθθυ-=⋅⋅= ⑧2分 (2)从线框开始释放到ab 边刚穿出磁场Ⅱ的过程中,根据能量守恒有:2214sin 4()2MgL mgL Q M m θυ-=++ ⑨2分联立⑦⑨得: 2221(sin )4(sin )()[]24M m gR Q M m gL M m B L θθ-=--+ ⑩2分 6.解:⑴进入前x 1=0.5vt , 进入过程x 2=vt ,在磁场内匀加速过程平均速度是1.4 v , 因此 x 3=1.4v 0.8t =1.12 vt ,穿出过程和进入过程位移相等x 4=x 2=vt 。

相关文档
