雨水收集虹吸排水系统总结.ppt
合集下载
《建筑雨水排水系统》课件
定期检查
对雨水排水系统的各个 部件进行定期检查，查
看是否有异常情况。
清洁与清理
定期清理管道、水泵、 储水设施等，保持设备
清洁。
紧固与润滑
对关键部位进行紧固， 对转动部位进行润滑，
确保设备正常运转。
更换磨损部件
对磨损严重的部件进行 更换，防止设备损坏。
管理策略与制度
01
02
03
04
制定维护计划
制定详细的维护计划，明确维 护周期、责任人及维护内容。
泵站与储水设施
泵站的作用
通过水泵将低处的水提升至高处，以解决地势差异带来的排水问题。
储水设施的作用
储存一定量的雨水，以备不时之需，如干旱时期或用水高峰期。
泵站与储水设施的设计与施工
在设计泵站和储水设施时，需要考虑水量需求、水泵选型、储水容量等因素。在施工时， 需要注意保证设施结构稳固、无安全隐患，并确保水泵运行平稳、无噪音。
04
雨水排水系统维护与管理
维护保养的重要性
确保系统正常运行
定期维护保养可以及时发现并修 复设备故障，确保雨水排水系统
的正常运行。
延长使用寿命
适当的维护保养可以延长雨水排水 系统的使用寿命，降低更换设备的 成本。
保障安全
有效的维护保养可以预防因设备故 障导致的安全事故，保障人员和财 产安全。
维护保养的内容与方法
启示3
运营维护阶段应定期对排水系统进行检查和维护，及时 发现并解决潜在问题，确保系统长期稳定运行。
建议1
加强雨水排水系统设计的前期调研工作，充分了解当地 的气候、地形、水文等条件，为设计提供更加科学合理 的基础数据。
建议2
在施工过程中加强质量监管，确保各个节点施工质量符 合要求，避免因施工质量问题导致排水不畅或系统失效 。
虹吸式排水系统
防火性能 PVC管在燃烧时会发出有害的烟气，只要很少量的PVC燃 烧废气就足以对人身造成危害。而HDPE管在燃烧中不会产生有害气体。 管道和配件都必须具备阻燃的条件，当建筑物一处发生火灾时系统能够防 止火灾被迅速传递到建筑物的其他部分。但是，材料本身的阻燃性并不是 最重要的，整个管道系统的防火扩散性才是将灾害损失降至最低的关键。
(a) 图表示在连接前 先在垂直管上扩大管径 ；
(b) 图表示在进入地 下埋管第一个人孔前管 道改变方向时扩大管径 。
(c) 图表示在管首与 排水窨井交汇时, 使用 与窨井连接的变径弯头 ，提前中止虹吸作用。
四.与关键词有关的内容：
屋面水位 只有当屋面水位达到一定程度时（根据不同的雨水斗产品 有不同的固定值），整个系统才真正作为一个虹吸式雨水排放系统工作。 这一水位一直持续到屋面的雨水量小于虹吸系统的排水能力为止。 但是， 水位必须严格控制及限定在某一高度，否则屋面上累积的雨水会对屋面形 成超荷载，根据试验和长期实际工程经验，屋面雨水的水位高度必须限制 在55毫米内，这依靠精确的系统设计来保证。
当系统中出现90oT型支管时（见图6-1），当横管内水流以较快的速度 冲向管壁突然遇到阻碍，在极短的时间内速度降为零。一方面对于管壁 形成极大的冲击，另一方面，水流撞击管壁后又以一个与初始方向相反 的速度，迅速的在管内形成回流，这样，两股方向相反的水流在管内冲 撞，很容易形成水塞，阻碍排水。（见图）
虹吸式排水系统
2021年7月24日星期六
一.两种排水系统简介
DN100
DN100 DN100
目前，屋4面.5L雨/s 水排水通常采用的雨方水式斗 称为“重 力式排水系统”。这是经几十年立沿管用下来的传 统方式，该系统由普通雨水斗、汇雨总水管立管、埋 地汇总管组成。
(a) 图表示在连接前 先在垂直管上扩大管径 ；
(b) 图表示在进入地 下埋管第一个人孔前管 道改变方向时扩大管径 。
(c) 图表示在管首与 排水窨井交汇时, 使用 与窨井连接的变径弯头 ，提前中止虹吸作用。
四.与关键词有关的内容：
屋面水位 只有当屋面水位达到一定程度时（根据不同的雨水斗产品 有不同的固定值），整个系统才真正作为一个虹吸式雨水排放系统工作。 这一水位一直持续到屋面的雨水量小于虹吸系统的排水能力为止。 但是， 水位必须严格控制及限定在某一高度，否则屋面上累积的雨水会对屋面形 成超荷载，根据试验和长期实际工程经验，屋面雨水的水位高度必须限制 在55毫米内，这依靠精确的系统设计来保证。
当系统中出现90oT型支管时（见图6-1），当横管内水流以较快的速度 冲向管壁突然遇到阻碍，在极短的时间内速度降为零。一方面对于管壁 形成极大的冲击，另一方面，水流撞击管壁后又以一个与初始方向相反 的速度，迅速的在管内形成回流，这样，两股方向相反的水流在管内冲 撞，很容易形成水塞，阻碍排水。（见图）
虹吸式排水系统
2021年7月24日星期六
一.两种排水系统简介
DN100
DN100 DN100
目前，屋4面.5L雨/s 水排水通常采用的雨方水式斗 称为“重 力式排水系统”。这是经几十年立沿管用下来的传 统方式，该系统由普通雨水斗、汇雨总水管立管、埋 地汇总管组成。

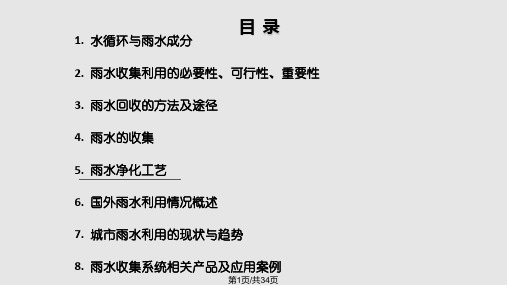

雨水收集系统分析PPT课件
1. 从研究与示范工程向标准化、产业化发展； 2. 城市雨水利用技术的集成化与国际化 ； 3. 城市雨水利用向多目标和综合性技术发展 ； 4. 因地制宜，注重地区和项目的特殊性； 5. 制定相关的法规与政策 ； 6. 教育与民众的参与 7. 存在的主要问题
第21页/共34页
城市雨水利用的现状和趋势
第13页/共34页
日本某城市景观水
雨水回收利用的方法和途径
• 集蓄利用中水系统，建筑群或小区集中式雨水积蓄利用中水系统，分散式 雨水渗透系统，集中式雨水渗透系统，屋顶绿化雨水利用系统，生态小区 雨水综合利用系统等。 具体讲，雨水的利用包括下列方面：
（1）雨水的积蓄利用，用以缓解目前城市水资源紧缺的局面，是一种开源节 流的有效途径。
就地 小 滞留池
适用条件
周期性 沉积物清 低 无关 低 较 高
低
低
理的维护
高
分散
餐饮密集区、大型菜场、人流密集商业区、垃圾中转站等重污染区、污染负 荷较高的堆场，用于存储初期雨水以削减污染负荷，并削减径流水量，待降 雨结束送往污水处理厂处理。
第15页/共34页
雨水利用比较表
主要 措施 下凹式
绿地
占地面 清洁维护 需考虑的 积 要求 问题
RR雨水
小
低
无
低
无
无高高
高
高
适用条件
适用城市景观大道、旧城道路改建项目、屋面、泄洪、排涝、补充地下水等相关工程，同时 可以与景观和生态相结合，在北部绿色植被因缺水不能生长的地方尤为适用。
第16页/共34页
雨水的收集
雨水收集流程：雨水粗分，初雨抛弃，在线过滤，雨水收集，雨水存储， 分质供水。 1. 雨水初分：雨水从屋顶汇集后进入落水管，与雨水同时进入落水管的树 叶，树枝等粗大杂物被过滤网阻挡，雨水进入收集器。 2. 初雨抛弃：屋顶是露天的，容易受到污染，雨水冲洗了房顶等受雨的灰 尘，以及可溶的与不可溶的杂物，因此这部分雨水被称为初雨，应被抛弃 。这类水一直直接排放。 3. 雨水分质收集：当降雨继续进行，雨水经过无动力在线过滤器，进入收 集器的雨水在流经过程中完成了在线过滤，去除了雨水中2mm以上的杂质 进入第一个收集器，这类雨水可以用于浇花，进入第二个收集器，这类水 可以用于生活杂用，如冲厕所，洗澡，洗衣服等。
第21页/共34页
城市雨水利用的现状和趋势
第13页/共34页
日本某城市景观水
雨水回收利用的方法和途径
• 集蓄利用中水系统，建筑群或小区集中式雨水积蓄利用中水系统，分散式 雨水渗透系统，集中式雨水渗透系统，屋顶绿化雨水利用系统，生态小区 雨水综合利用系统等。 具体讲，雨水的利用包括下列方面：
（1）雨水的积蓄利用，用以缓解目前城市水资源紧缺的局面，是一种开源节 流的有效途径。
就地 小 滞留池
适用条件
周期性 沉积物清 低 无关 低 较 高
低
低
理的维护
高
分散
餐饮密集区、大型菜场、人流密集商业区、垃圾中转站等重污染区、污染负 荷较高的堆场，用于存储初期雨水以削减污染负荷，并削减径流水量，待降 雨结束送往污水处理厂处理。
第15页/共34页
雨水利用比较表
主要 措施 下凹式
绿地
占地面 清洁维护 需考虑的 积 要求 问题
RR雨水
小
低
无
低
无
无高高
高
高
适用条件
适用城市景观大道、旧城道路改建项目、屋面、泄洪、排涝、补充地下水等相关工程，同时 可以与景观和生态相结合，在北部绿色植被因缺水不能生长的地方尤为适用。
第16页/共34页
雨水的收集
雨水收集流程：雨水粗分，初雨抛弃，在线过滤，雨水收集，雨水存储， 分质供水。 1. 雨水初分：雨水从屋顶汇集后进入落水管，与雨水同时进入落水管的树 叶，树枝等粗大杂物被过滤网阻挡，雨水进入收集器。 2. 初雨抛弃：屋顶是露天的，容易受到污染，雨水冲洗了房顶等受雨的灰 尘，以及可溶的与不可溶的杂物，因此这部分雨水被称为初雨，应被抛弃 。这类水一直直接排放。 3. 雨水分质收集：当降雨继续进行，雨水经过无动力在线过滤器，进入收 集器的雨水在流经过程中完成了在线过滤，去除了雨水中2mm以上的杂质 进入第一个收集器，这类雨水可以用于浇花，进入第二个收集器，这类水 可以用于生活杂用，如冲厕所，洗澡，洗衣服等。
建筑雨水排水系统的组成与分类PPT课件
后退
前进
返回本章总目录
返回本书总目录
第4章 建筑屋面雨水排水系统
4.1 建筑雨水排水系统的组成与分类 4.2 雨水内排水系统中的水、气流动规律 4.3 雨水排水系统的水力计算 4.4 压力流(虹吸式)雨水排水系统
后退
前进
返回本章总目录
返回本书总目录
第4章 建筑屋面雨水排水系统
4.1 建筑雨水排水系统的组成与分类
用于排除大型屋面的雨、雪水。特别是多跨度的厂房屋面， 多采用天沟外排水。
天沟：
屋面上在构造上形成的排水沟，接受屋面的雨雪 水，雨雪水沿着天沟流向建筑物的两端，然后经 墙外的立管排到地面或雨水道。
后退
前进
返回本章总目录
返回本书总目录
4.1 建筑雨水排水系统的组成与分类
4.1.2 建筑雨水排水系统的组成
内排水系统工程图
在这里单击鼠标左键查看
后退
前进
返回本章总目录
返回本书总目录
4.1 建筑雨水排水系统的组成与分类
4.1.2 建筑雨水排水系统的组成
(１) 雨水斗 雨水斗设在屋面，整个雨水管道系统的进水口，雨水斗
有整流格栅装置。 整流格栅装置的作用：
最大限度地排泄雨、雪水； 具有整流、导流作用，使水流平稳，以减少系统的掺气； 同时具有拦截粗大杂质的作用。
目前国内常用的雨水斗为： 65型、79型、87型雨水斗、平蓖雨水斗、虹吸式雨水斗等。
后退
前进
返回本章总目录
返回本书总目录
4.1 建筑雨水排水系统的组成与分类
4.1.2 建筑雨水排水系统的组成
铸铁篦子
铸铁篦子
雨水斗有导流槽或导流罩， 其作用是：
防止形成旋流，旋流会带 入很多气体，导致雨水管道 泄水能力降低。
前进
返回本章总目录
返回本书总目录
第4章 建筑屋面雨水排水系统
4.1 建筑雨水排水系统的组成与分类 4.2 雨水内排水系统中的水、气流动规律 4.3 雨水排水系统的水力计算 4.4 压力流(虹吸式)雨水排水系统
后退
前进
返回本章总目录
返回本书总目录
第4章 建筑屋面雨水排水系统
4.1 建筑雨水排水系统的组成与分类
用于排除大型屋面的雨、雪水。特别是多跨度的厂房屋面， 多采用天沟外排水。
天沟：
屋面上在构造上形成的排水沟，接受屋面的雨雪 水，雨雪水沿着天沟流向建筑物的两端，然后经 墙外的立管排到地面或雨水道。
后退
前进
返回本章总目录
返回本书总目录
4.1 建筑雨水排水系统的组成与分类
4.1.2 建筑雨水排水系统的组成
内排水系统工程图
在这里单击鼠标左键查看
后退
前进
返回本章总目录
返回本书总目录
4.1 建筑雨水排水系统的组成与分类
4.1.2 建筑雨水排水系统的组成
(１) 雨水斗 雨水斗设在屋面，整个雨水管道系统的进水口，雨水斗
有整流格栅装置。 整流格栅装置的作用：
最大限度地排泄雨、雪水； 具有整流、导流作用，使水流平稳，以减少系统的掺气； 同时具有拦截粗大杂质的作用。
目前国内常用的雨水斗为： 65型、79型、87型雨水斗、平蓖雨水斗、虹吸式雨水斗等。
后退
前进
返回本章总目录
返回本书总目录
4.1 建筑雨水排水系统的组成与分类
4.1.2 建筑雨水排水系统的组成
铸铁篦子
铸铁篦子
雨水斗有导流槽或导流罩， 其作用是：
防止形成旋流，旋流会带 入很多气体，导致雨水管道 泄水能力降低。
04-4压力流(虹吸式)雨水排水系统
4.4
压力流(虹吸式)雨水排水系统
在悬吊管中，水流从悬吊管的最远端向立管方向运动， 沿流动方向，水头损失迅速增加，而雨水斗前的水位变化不 大，即可利用的水头几乎维持不变，按水力学中的能量方程 进行分析，可知管内呈不断增大的负压，在与立管的交叉点 处负压最大。
后退
前进
返回本章总目录
返回本书总目录
4.4
后退
前进
返回本章总目录
返回本书总目录
4.4
压力流(虹吸式)雨水排水系统
4.4.2 虹吸式雨水排水系统设计计算
水头损失
雨水排水系统的总水头损失和流速水头之和应小于雨水 斗天沟底面与排水管出口的几何高差，其压力余量宜稍大于 100Pa。 压力流屋面雨水排水系统悬吊管与立管交点（转折点） 处的最大负压值，对于金属管道不得大于80kPa ；对于塑料 管道应视产品的力学性能而定，但不得大于70kPa。 管段计算所得压力值应基本平衡，否则应调整管径重新 计算。
１．虹吸式雨水系统水力计算一般规定 为了保障虹吸式雨水排水系统维持正常的压力流排水状态， 压力流雨水排水系统应符合以下规定：
雨水斗的设置
虹吸式雨水斗应设置在天沟或檐沟内，天沟的宽度和深度 应按雨水斗的安装要求确定，一般沟的宽度不小于550mm ，沟 的深度不小于300mm。
一个计算汇水面积内， 不论其面积大小， 均应设置不少于两个雨水斗； 而且雨水斗之间的距离 不应大于 20m。
后退
前进
返回本章总目录
返回本书总目录
压 力 流 雨 水 排 水 系 统 水 力 计 算 图
埋设要求：不得穿越设备基础及其它地下构筑物；埋设深度，
一般可参照排水管道的规定，在民用建筑中不得 小于0.15m。 管道材料：可采用铸铁管、钢管或高密度聚乙烯管等。埋地 管也可采用混凝土管、陶土管。
雨水回收系统介绍PPT(P)
02
在水资源日益紧缺的今天，雨水 回收系统的推广和应用对于缓解 水资源危机具有重要意义。
减轻城市排水系统压力
雨水回收系统能够减轻城市排水系统 的压力。在雨季，大量的雨水可以通 过雨水回收系统进行收集和利用，从 而减少对城市排水系统的冲击。
城市排水系统在暴雨等极端天气情况 下容易造成内涝等灾害，而雨水回收 系统的推广有助于减轻这些灾害的发 生。
的环保形象和社会责任感。
社会效益
该雨水回收系统减少了商业中心对公共供水的依赖， 降低了运营成本。同时，回收的雨水用于冷却塔补水 等用途，提高了商业中心的能源利用效率。
广州某学校雨水回收系统
案例概述
广州某学校为响应节能减排号召，引 入了雨水回收系统。该系统将收集到 的雨水用于校园绿化、冲厕等用途。
经济效益
集水区的材料和设计应考虑到雨水的收集效率、 防渗漏和防污染等因素。
集水区的设计还应考虑到地形、气候和降雨量等 自然条件，以确保足够的雨水收集量。
过滤系统
过滤系统的作用是去除雨水中 的杂质和污染物，保证水质。
过滤系统通常包括沉淀池、过 滤网、活性炭等设备，根据雨 水的污染程度和回用用途选择 合适的过滤方式。
雨水回收系统介绍
目录
• 雨水回收系统概述 • 雨水回收系统的组成 • 雨水回收系统的优势 • 雨水回收系统的应用场景 • 雨水回收系统的案例分析 • 未来展望与挑战
01
CATALOGUE
雨水回收系统概述
定义与特点
定义
雨水回收系统是一种利用雨水资源， 通过收集、储存、处理和利用等环节 ，实现雨水利用的系统。
特点
雨水回收系统具有节能、环保、可持 续等优点，能够有效地缓解城市水资 源短缺问题，同时还可以减轻城市排 水系统的负担。
在水资源日益紧缺的今天，雨水 回收系统的推广和应用对于缓解 水资源危机具有重要意义。
减轻城市排水系统压力
雨水回收系统能够减轻城市排水系统 的压力。在雨季，大量的雨水可以通 过雨水回收系统进行收集和利用，从 而减少对城市排水系统的冲击。
城市排水系统在暴雨等极端天气情况 下容易造成内涝等灾害，而雨水回收 系统的推广有助于减轻这些灾害的发 生。
的环保形象和社会责任感。
社会效益
该雨水回收系统减少了商业中心对公共供水的依赖， 降低了运营成本。同时，回收的雨水用于冷却塔补水 等用途，提高了商业中心的能源利用效率。
广州某学校雨水回收系统
案例概述
广州某学校为响应节能减排号召，引 入了雨水回收系统。该系统将收集到 的雨水用于校园绿化、冲厕等用途。
经济效益
集水区的材料和设计应考虑到雨水的收集效率、 防渗漏和防污染等因素。
集水区的设计还应考虑到地形、气候和降雨量等 自然条件，以确保足够的雨水收集量。
过滤系统
过滤系统的作用是去除雨水中 的杂质和污染物，保证水质。
过滤系统通常包括沉淀池、过 滤网、活性炭等设备，根据雨 水的污染程度和回用用途选择 合适的过滤方式。
雨水回收系统介绍
目录
• 雨水回收系统概述 • 雨水回收系统的组成 • 雨水回收系统的优势 • 雨水回收系统的应用场景 • 雨水回收系统的案例分析 • 未来展望与挑战
01
CATALOGUE
雨水回收系统概述
定义与特点
定义
雨水回收系统是一种利用雨水资源， 通过收集、储存、处理和利用等环节 ，实现雨水利用的系统。
特点
雨水回收系统具有节能、环保、可持 续等优点，能够有效地缓解城市水资 源短缺问题，同时还可以减轻城市排 水系统的负担。
第7章 雨水排水系统PPT精品文档41页
30.03.2020 总目录
本章总 目录
雨水内排水系统 内排水是指屋面设雨水斗，雨水管道设置在建筑内
部的雨水排水系统。 雨水内排水系统适用于屋面跨度大、屋面曲折（壳
形、锯齿形）、屋面有天窗等设置天沟有困难的情况， 以及高层建筑、建筑立面要求比较高的建筑、大屋顶建 筑、寒冷地区的建筑等不宜在室外设置雨水立管的情况， 多采用内排水。
7.2.3 内排水系统组成
30.03.2020 总目录
本章总 目录
第7章 建筑雨水排水系统
7.2 雨水内排水系统
7.2.3 内排水系统组成
30.03.2020 总目录
本章总 目录
进水格栅
虹吸式雨水斗
整流罩
下沉式雨水斗
排出管
第7章 建筑雨水排水系统
7.2 雨水内排水系统
7.2.3 内排水系统组成
30.03.2020 总目录
30.03.2020 总目录
本章总 目录
压力流（虹吸式）雨水系统：
采用虹吸式雨水斗，管道中是全充满的压力流
状态，屋面雨水的排水过程是一个虹吸排水过程。
重力半有压流雨水系统： 设计水流状态为半有压流，系统的设计流量、
管材、管道布置等考虑了水流压力的作用。
第7章 建筑雨水排水系统
7.2 雨水内排水系统
30.03.2020 总目录 本章总 目录
檐沟
第7章 建筑雨水排水系统
7.1 雨水外排水系统
7.1.2 天沟外排水
天沟
山墙
30.03.2020 总目录 本章总 目录
天沟外排水
溢流口
一般用于排除大型屋
面的雨、雪水。特别是多
泄压管 跨度的厂房屋面，多采用 天沟外排水。
第四章建筑雨水排水系统PPT课件
各汇水面积范围内，雨水立管不宜少于2根。 查立管最大排水能力表4-8（前值针对多层建筑，后值针对 高层建筑） ⑤排出管和其他横管：
按满管流设计，流速≥0.75； 排出管与立管同径或比它大一级。
第25页/共33页
附录4-2 雨水管道管径和横管最小设计坡度
管别
最小 管径
横管最小设计坡度 铸铁管、钢管 塑料管
第20页/共33页
1、普通外排水计算（宜按重力无压流系统设计） 1）根据屋面坡度和建筑物立面要求，布置立管，
立管间距8～12m； 2）划分并计算每根立管的汇水面积，计算每根
立管排泄雨水量。 根据流量按附录4-1选择立管管径
第21页/共33页
附录4-1 重力流立管最大允许泄流量(L/s)
铸铁管
公称直径 最大泄流量
87式
65式
第3页/共33页
虹吸式
2）连接管 其一般与雨水斗同径，但不宜小于100mm。连接
管下端用斜三通与悬吊管连接。 3）悬吊管
其管径不小于连接管管径，不大于300mm，坡度 不小于0.005。
重力流中，当悬吊管长度＞15m时，应设检查口， 检查口间距不大于20m。87式一根悬吊管上雨水斗≤4个。 4）立管
第10页/共33页
２、多斗系统雨水排水系统 特点：一根悬吊管上不同位置的雨水斗的泄
流能力不同，距离立管越远，泄流量越小，距离 越近，泄流量越大。
原因：雨水从连接管进入悬吊管时，产生向 下的冲击力，对上游的水流产生阻挡作用。
12 19.7
10.3 9.4
21.62 21
31.7 31.92
9.05 18.00 27.95
hA L1
t tB
tA
第7页/共33页
按满管流设计，流速≥0.75； 排出管与立管同径或比它大一级。
第25页/共33页
附录4-2 雨水管道管径和横管最小设计坡度
管别
最小 管径
横管最小设计坡度 铸铁管、钢管 塑料管
第20页/共33页
1、普通外排水计算（宜按重力无压流系统设计） 1）根据屋面坡度和建筑物立面要求，布置立管，
立管间距8～12m； 2）划分并计算每根立管的汇水面积，计算每根
立管排泄雨水量。 根据流量按附录4-1选择立管管径
第21页/共33页
附录4-1 重力流立管最大允许泄流量(L/s)
铸铁管
公称直径 最大泄流量
87式
65式
第3页/共33页
虹吸式
2）连接管 其一般与雨水斗同径，但不宜小于100mm。连接
管下端用斜三通与悬吊管连接。 3）悬吊管
其管径不小于连接管管径，不大于300mm，坡度 不小于0.005。
重力流中，当悬吊管长度＞15m时，应设检查口， 检查口间距不大于20m。87式一根悬吊管上雨水斗≤4个。 4）立管
第10页/共33页
２、多斗系统雨水排水系统 特点：一根悬吊管上不同位置的雨水斗的泄
流能力不同，距离立管越远，泄流量越小，距离 越近，泄流量越大。
原因：雨水从连接管进入悬吊管时，产生向 下的冲击力，对上游的水流产生阻挡作用。
12 19.7
10.3 9.4
21.62 21
31.7 31.92
9.05 18.00 27.95
hA L1
t tB
tA
第7页/共33页
