电子线路CAD 试卷1
《电子线路CAD》试题A卷
科目序号：A卷南通电大职业技术学院2008－2009学年第一学期期末考试电子信息工程系06应用电子专业《电子线路CAD》试题2009年6月一、判断题（每题1.5分，共12分）1、Protel 99 SE 要求运行在Windows98/2000/NT或者更高版本操作系统。
（）2、显示分辨率800x600为Protel 99 SE设计窗口的标准显示方式。
（）3、Protel 99 SE原理图编辑器中可以设定五种光标形状。
（）4、设置网格类型：Protel 99 SE提供了两种不同形状的网格，他们分别是线状网格（Lines）和点状网格（Dots）（）。
5、元件列表的内容主要为电路图中各元件的数据（流水序号、元件类型与包装信息）以及元件间网格连接的数据。
（）6、在英文状态下依次按E、T键，系统将执行剪切操作。
（）7、Protel 99 SE原理图编辑器中通过执行“Tools\Preferences”可以设置纸的大小。
（）。
.lib ( )。
二、选择题（每题1分，共10分）9 protel99SE 是（）软件A 计算机辅助制造B 计算机辅助设计C计算机辅助教学10 文件的编辑命令位于（）菜单。
该菜单可以对实体对象进行复制、剪切、粘贴、删除等操作。
A File(文件)B Edit(编辑)C Design(设计)11 在元件属性中，Lib Ref、Footprint、Designator、Part Type中，Lib Ref的含义是（）。
A 选择元件样本B 设置元件序号C 设置元件在电路图上显示的名称12 PCB(印制电路板)文件和SCH（原理图）文件之间的桥梁是（）报表。
A 网络表B 元件清单C 对象属性表13 选中某一元件，按住鼠标不放，按下（）键，元件会实现左右翻转。
A 空格键B X键C Y 键14 在设计PCB时，（）能使导线与焊盘或过孔的连接更为牢固，防止在钻孔时因应力集中而是接触处断裂。
A 补泪滴B 矩形填充C 给导线加屏蔽在PCB编辑器中，Top OverLayer指的是（）。
电子线路CAD 上机试题
电子线路CAD 上机试题
1、绘制下图所给出的开关电源原理图
2、创建新的原理图元件库文件，自行绘制上图中变压器T1、集成电路U1和U2。
输入和
输出端口可自定义。
U4可通过搜索功能在软件自带的库中按型号TL431进行查找。
3、创建网络表文件
4、绘制该开关电源的PCB图, 电路板长75mm，宽50mm。
其中：T1封装图自行绘制，U1
为贴片封装（自行绘制），U2和U4都为8个管脚的双排直插式集成电路，U3为4个管脚的双排直插式光耦。
电阻统一采用AXIAL0.3, 电感统一采用RAD0.1, 二极管和稳压管统一采用DIODE0.4, 无极性电容统一采用C1（自制），电解电容统一采用RB.2/.4, 稳压模块U5采用TO-220，输入端口采用SIP2, 输出端口采用SIP4。
5、创建新的PCB元件库文件，自行绘制T1和U1的封装图，其中：
T1尺寸如下：外观图形位于TopOverlayer。
U1尺寸如下：贴片焊盘位于底层（BottomLayer）。
6 评分标准：
正确创建工程文件并生成4个文件（5%）
原理图（50%）：
（1）、正确调用元器件，电路拓扑正确10% （2）、绘制自定义元器件库文件并能正确调用10% （3）、连线正确，无多余节点，器件编号和数值、型号正确10% （4）、无错误通过电气规则检查10% （5）、器件封装正确并能生成网络表文件10% PCB图（45%）
（1）、绘制自定义封装元件库并能正确使用10% （2）、正确设计电路板尺寸和位置5% （3）、正确导入网络表文件并无错误10% （4）、布局合理，层次分明，连线正确20%。
电子线路CAD试卷

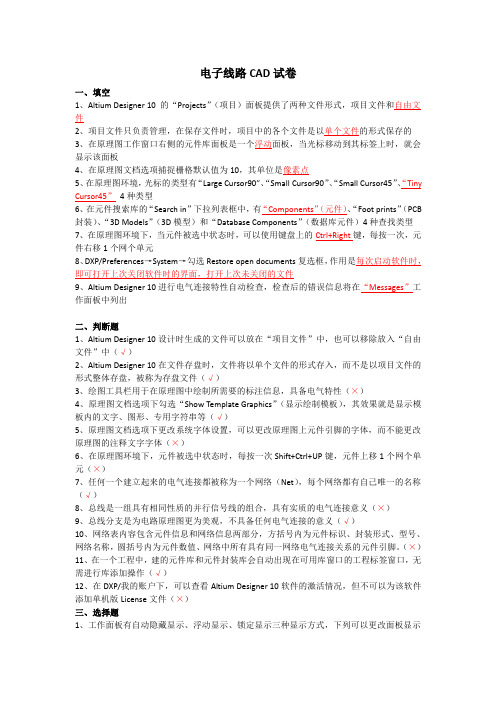

电子线路CAD试卷一、填空1、Altium Designer10的“Projects”（项目）面板提供了两种文件形式，项目文件和自由文件2、项目文件只负责管理，在保存文件时，项目中的各个文件是以单个文件的形式保存的3、在原理图工作窗口右侧的元件库面板是一个浮动面板，当光标移动到其标签上时，就会显示该面板4、在原理图文档选项捕捉栅格默认值为10，其单位是像素点5、在原理图环境，光标的类型有“Large Cursor90”、“Small Cursor90”、“Small Cursor45”、“Tiny Cursor45”4种类型6、在元件搜索库的“Search in”下拉列表框中，有“Components”（元件）、“Foot prints”（PCB 封装）、“3D Models”（3D模型）和“Database Components”（数据库元件）4种查找类型7、在原理图环境下，当元件被选中状态时，可以使用键盘上的Ctrl+Right键，每按一次，元件右移1个网个单元8、DXP/Preferences→System→勾选Restore open documents复选框，作用是每次启动软件时，即可打开上次关闭软件时的界面，打开上次未关闭的文件9、Altium Designer10进行电气连接特性自动检查，检查后的错误信息将在“Messages”工作面板中列出二、判断题1、Altium Designer10设计时生成的文件可以放在“项目文件”中，也可以移除放入“自由文件”中（√）2、Altium Designer10在文件存盘时，文件将以单个文件的形式存入，而不是以项目文件的形式整体存盘，被称为存盘文件（√）3、绘图工具栏用于在原理图中绘制所需要的标注信息，具备电气特性（×）4、原理图文档选项下勾选“Show Template Graphics”（显示绘制模板），其效果就是显示模板内的文字、图形、专用字符串等（√）5、原理图文档选项下更改系统字体设置，可以更改原理图上元件引脚的字体，而不能更改原理图的注释文字字体（×）6、在原理图环境下，元件被选中状态时，每按一次Shift+Ctrl+UP键，元件上移1个网个单元（×）7、任何一个建立起来的电气连接都被称为一个网络（Net），每个网络都有自己唯一的名称（√）8、总线是一组具有相同性质的并行信号线的组合，具有实质的电气连接意义（×）9、总线分支是为电路原理图更为美观，不具备任何电气连接的意义（√）10、网络表内容包含元件信息和网络信息两部分，方括号内为元件标识、封装形式、型号、网络名称，圆括号内为元件数值、网络中所有具有同一网络电气连接关系的元件引脚。
《电子线路CAD》试卷A及参考答案
班级学号姓名分数2015-2016学年第2学期电子专业《电子线路CAD》试卷一、选择题（共30分，每题2分）1. 在进行电原理图编辑时，双击“Schematic Document”图标后，在“Document”文档下自动创建一个文件，其名为AA、SheetB、SheetC、SheetD、Sheet2. 原理图文件、印制板文件一般放在C文件夹内A、Design TeamB、Recycle BinC、Documents3. 在进行电原理图编辑时，如单击鼠标左键选定目标元件，这时如按空格键，则执行的操作是BA、移动元件B、使选定对象沿逆时针方向旋转90度C、左右对称D、上下对称4. 在画电原理图时，用于连线的只能用A工具栏中的导线A、Wiring ToolsB、Drawing ToolsC、 Main Tools5. 多层板的顶层或底层通过 B 与内部的导电层相连A、导线B、过孔C、网络标号6. 单面板中用来放置元件的工作层是AA、顶层（ Top Layer）B、底层（Bottom Layer）C、禁止布线层（Keep Out Layer）D、多层（Multilayer）7. Protel99 SE在初次启动时没有以下 C菜单A、FileB、ViewC、Design8. 在Preferences对话框的Schematic选项卡中，如果取消选择Auto-Junction复选框，当原理图中出现T字形连接的时候，表面上连在一起的导线实际上并没有电气意义上的连接，需要用C命令才能将交叉的导线连接起来A、Place菜单下的Bus Entry命令B、Place菜单下的Wire命令C、Place菜单下的Junction命令D、Place菜单下的Text Frame命令9. 执行 B命令操作，元件将按顶端对齐A、Align RightB、Align TopC、Align LeftD、Align Bottom10. Protel99 SE是用于B的设计软件A、电气工程B、电子线路C、机械工程D、建筑工程11. PCB的布线是指AA、元器件焊盘之间的连线B、元器件的排列C、元器件排列与连线走向D、除元器件以外的实体连接12. 运行Protel99 SE内存容量必须大于AA、32MB、64MC、128MD、256M13. 普通二极管的封装名称是 AA、 B、 C、.8 D、DIP414. 设置端口电气特性（无定义），应在属性窗口I/O Type中选择DA、Out PutB、BidirectionalC、InputD、Unspecified15. 设置SCH图纸幅面、类型、标题栏等基本信息应使用DA、PCB DocumentB、Tools\Preferene…C、Design\Update PCB…D、Design\Options…二、填空题（共10分，每题2分）1. 如果原理图中的元件数目较多，使用实际导线连接显得很乱时，除了使用网络标号来表示元件引脚之间的电气连接关系外，还可以使用I/O端口描述导线与导线或元件引脚（包括任何两个电气节点）的电气连接关系2. 使用对象属性的操作方法除了按下Tab键调出对象的属性设置窗外，还可直接将鼠标移到操作对象之上，双击鼠标左键，即可调出操作对象的属性设置窗3. 对元件进行自动编号时，可执行“Tools”菜单下的“Annotate…”命令4. 电原理图ERC测试结果中可能包含两类错误，其中“Error ”是致命性错误，必须认真分析5. 在编辑需进行仿真操作的电原理图时，电路图中所有元件的电气图形符号一律取自“Design Explorer 99 SE\Library\SCH”文件夹下的“”仿真测试用元件电气图形符号数据文件包内相应的元件库文件中三、名词解释（共20分，每题4分）1. 电子线路CAD：使用计算机来完成电子线路的设计过程。
电子线路CAD(A卷)
电子线路CAD期末考试题(A卷)一、填空题（共40分，每小题4分，共10小题）1、EWB零部件箱从左至右有子电路箱、电源箱、无源元件箱、二极管及整流元件箱、晶体管箱、模拟IC、4个数字逻辑部件箱，还有显示元件箱、函数元件箱及机电元件箱这10个零部件箱。
2、保存电路文件时，电路图会自动生成*.ewb 文件。
3、Label选项是给每个元件设定或改变标识，Value用于给元件设定数值。
4、Create Subcircuit是产生子电路命令。
5、用万用表测电压时，选择V，这时将万用表并联在电路中需要测量的两个节点上；选择A，将万用表作安培表使用，并将万用表串联测量电路中。
6、在EWB平台上，要取消所有被选中元器件的选中状态，单击电路工作去的空白部分即可；要取消被选中区域中的某一个元器件的选中状态，按住ctrl 键的同时单击目标元器件。
7、导线十字项链需要放置一个结点，而T形相连则会自动放置。
8、自信号发生器面板上Cycle表示循环输出方式，Step表示单步输出方式。
9、连接仪器时，如果对仪器的各端口不熟悉，可以双击仪器图标，显示仪器的面板，根据面板上的位置进行连接。
10、EWB中可以输出原理图、电路描述、元器件表、子电路、仪表面板及波形。
二、选择题（共20分，每小题2分，共10小题）在每小题列出的四个备选项中只有一个选项是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1、函数发生器的调节信号Frequency为（A ）A、频率B、占空比C、幅度D、直流偏置2、示波器的Time base用于设置示波屏上的（B ）A、Y轴B、X轴C、A通道D、B通道3、连接点在（B ）零部件箱中。
A、有源元件B、无源元件C、指示器件库D、控制器件库4、下列哪个属于瞬态分析命令？( D )A、ActivateB、DC Operating PiontC、FourierD、Transient5、原理图Schematic Options选项属于（C ）菜单中。
《电子线路CAD》试卷
武职轻工学院《电子线路CAD》试卷（机考）姓名：班级：考试日期：【注意】提交的考卷文件均须放入以本人姓名为名称的文件夹内。
如下构成：一、电子线路构建与仿真（20分）【操作要求】在Multisim10中，绘制‘单片机学号动态显示原理图’（见附件1—图1）。
要求：(1)在库中找到按图中标识的元件构建单片机电子线路图，(2)正确装入单片机汇编程序(见附件1—程序)(3)修改程序中红色标注的数，将其改为自己的学号后6位。
(4)启动仿真检测是否正确(5)将Multisim最终产生的2个文件及1个文件夹（如图示）放入“Mult”文件夹中。
二、原理图绘制与PCB板设计（各40分共计80分）【操作要求】1. 原理图绘制。
在AltiumDesigner 6中，绘制“单片机学号动态显示”，（见附件2—图1）要求：（1）在“本人姓名”文件夹下建立AD6文件夹。
（2）以“单片机学号动态显示”为名字建立工程文件，保存在上述AD6文件夹中。
（3）在上述工程中建立原理图文件，命名为“单片机学号动态显示”（扩展名为.SchDoc），建立PCB文件，命名为“单片机学号动态显示”（扩展名为.PcbDoc）。
均保存在AD6文件夹内。
（4）参照附件2—图1在原理图中放置元件，并按照附件2—表1工程元件清单相应设置各元件参数。
（5）正确连线及放置网络标识。
（6）运行编译命令，若有错误则进行修正。
2. PCB板设计（7）使用双层板进行PCB设计。
（8）参考PCB大小为2640mil×2540mil，采用双面布线。
（9）布线安全间距为12mil，地线宽为50mil，电源线宽40，导线拐弯为圆角。
（10）元件布局可参见附件2—图2，布线采用自动布线为主、手动合理化修改。
（11）所有焊盘及过孔均进行泪滴处理。
（12）进行未布线区域的敷铜操作，要求敷铜在顶层且与GND相连。
（13）设计完成后进行规则检查，若有错误则进行修正。
（14）在板子四周制作内径为1.5mm、外径2mm安装孔四个。
电子线路CAD试卷及答案分析
一、单选题1、Protel99SE是用于（ B ）的设计软件。
A、电气工程B、电子线路C、机械工程D、建筑工程2、Protel99 SE原理图文件的格式为（ C ）。
A、*.SchlibB、*.SchDocC、*.SchD、*.Sdf3、Protel99 SE原理图设计工具栏共有（ C ）个。
A、 5B、 6C、 7D、 84、执行（C ）命令操作，元器件按水平中心线对齐。
A、CenterB、Distribute HorizontallyC、Center HorizontalD、Horizontal5、执行（ B ）命令操作，元器件按垂直均匀分布。
A、VerticallyB、Distribute VerticallyC、Center VerticallyD、Distribute6、执行（B ）命令操作，元器件按顶端对齐。
A、Align RightB、Align TopC、Align LeftD、Align Bottom7、执行(D )命令操作,元器件按底端对齐。
A、Align RightB、Align TopC、Align LeftD、Align Bottom8、执行(C )命令操作,元器件按左端对齐。
Ａ、Align Right B、Align TopC、Align LeftD、Align Bottom风嗯9、执行(A)命令操作,元气件按右端对齐。
A、Align RightB、Align TopC、Align LeftD、Align Bottom10、原理图设计时,按下(B )可使元气件旋转90°。
A、回车键B、空格键C、X键D、Y键11、原理图设计时,实现连接导线应选择(B )命令。
A、Place/Drawing Tools/LineB、Place/WireC、WireD、Line12、原理图编辑时,从原来光标下的图样位置，移位到工作区中心位置显示，快捷键是（ C ）。
A、Page UpB、Page DownC、HomeD、End13、在原理图设计图样上放置的元器件是（ A）。
电子线路CAD试题库及答案
电子线路CAD 复习题复习题一、选择题一、选择题1、 Computer Aided Design 简称为（简称为（ A ）(A) CAD （B ）CAM （C ）EDA （D ）PLD2、运行Protel99 SE 所要求的最低分辨率是（C ）（A ）800＊600 （B ）1000＊1000 （C ）1024＊768 （D ）1024＊6783、在进行电原理图编辑时，在进行电原理图编辑时，双击双击”Schematic Doc u ment”图标后，在”Document ”文档下自动创建一个文件，其名为（建一个文件，其名为（ A ）（A ）Sheet n.Sch (B)Sheet n.Prj (C)Sheet n.Pcb (D)Sheet n.Doc4、原理图文件、印制板文件一般放在、原理图文件、印制板文件一般放在 C 文件夹内文件夹内（A ）Design Team （B ）Recycle Bin （C ）Documents5、原理图编辑好后，为了获得较好的打印效果，应将图纸方向设置为（、原理图编辑好后，为了获得较好的打印效果，应将图纸方向设置为（ B ） （A ）Landscape （水平）（水平） （B ）Portrain （垂直）（C ）两种方向均可）两种方向均可6、设置SCH 的工作环境时，”Visible ”、”Snap ”、”Electrical Grid ”三者的取值大小要合理，否则连线时会造成定位困难或连线弯曲的现象。
一般来说，可视栅格大小与锁定栅格大小相同，而“电气格点自动搜索”半径范围要同，而“电气格点自动搜索”半径范围要 A 锁定栅格距离的一半。
锁定栅格距离的一半。
（A ）略小于）略小于 （B ）略大小）略大小 （C ）等于）等于7、在放置元件操作过程，按下键盘上的Tab 键，其作用是（键，其作用是（ A ）（A ）修改元件属性）修改元件属性 （B ）旋转）旋转 （C ）空一格）空一格8、在元件属性设置窗中，元件的序号应在哪设置（、在元件属性设置窗中，元件的序号应在哪设置（ B ）（A ）Footprint （B ）Designator （C ）Part(第一个)9、在元件属性设置窗中，元件的型号或大小应在哪设置（、在元件属性设置窗中，元件的型号或大小应在哪设置（ C ）（A ）Footprint （B ）Designator （C ）Part(第一个)10、在进行电原理图编辑时，如单击鼠标左键选定目标元件，、在进行电原理图编辑时，如单击鼠标左键选定目标元件，这时如按空格键，则执行的操这时如按空格键，则执行的操作是（作是（ B ）（A ）移动元件）移动元件 （B ）使选定对象沿逆时针方向旋转90度 （C ）左右对称）左右对称 （D ）上下对称对称11、在画电原理图时，用于连线操作的只能用、在画电原理图时，用于连线操作的只能用 A 工具栏中的导线工具栏中的导线（A ）Wiring Tools （B ）Drawing Tools （C ）Main Tools12、 A 既可用于同一张电路图内任何两个引脚之间的电气连接关系，也可用于表示同一电路系统中各分电路图之间元件引脚的连接关系。
电子线路CAD期末试卷
电子线路CAD期末试卷班级姓名成绩一、填空题（1X40=40分）1、Protel DXP2004的主界面窗口由、、和标签栏、状态栏和命令行四部分组成。
2、原理图设计的一般流程是，先设置图纸大小，再、、、最后是打印和报表输出。
3、在原理图上调整元件方向的操作是，将鼠标光标移至要调整的元件上，按住鼠标左键不放，再按X键实现方向对调，按Y键实现方向对调，按Space 键对元件做调整。
4、在元件属性设置中，标识符用于设置元器件的，注释用于标注元器件的型号，Value用于设置，Footprint表示元器件的。
5、用DXP软件设计层次原理图时，需要在方框图之间放置作为信号传递出入口，而子原理图之间则需要放置作为信号传递出入口。
设计的思路有“自上而下层次原理图设计”和两种。
6、DXP2004的PCB编辑器中，信号层是指层、层和中间层，其中，顶层默认为色，底层默认为色。
7、就是以电路分析理论为基础，通过建立元件的数学模型，借助数值计算方法在计算机上对电路性能指标进行分析运算，然后以文字、表格及图形等方式在屏幕上显示出来。
8、PCB设计出来之后，通常还需要进行一系列修改、编辑和美化、完善工作，常见的修改编辑工作如、、修改导线等，美化工作如、等，完善工作如覆铜等。
9、用DXP2004绘制原理图，需要将两个元件连起来，可用菜单“”、“”命令，或用快捷按钮来放置。
执行该命令后，光标变成十字，将其移到前一个元件的引脚，当光标出现色米字形状时，单击鼠标键确定导线的起点；移动鼠标位置拖动线头，到达后一个元件引脚光标变成红色米字形状时，单击键即可确定导线的点；若导线需要拐弯，在转折处也要单击鼠标键；绘制到终点后，单击鼠标键，即完成导线绘制。
10、DXP2004软件绘制原理图，放置元件的操作是，单击菜单“”、“”，打开“放置元件”对话框，在库管理器的元件浏览框中逐个浏览，找到需要的元件，单击“”，光标变成十字且有一个元件浮标跟随，移到需要的地方，单击键完成放置，单击键退出该元件放置状态；为了快速找到元件，也可单击工作区右边的“”，打开“元件库”对话框，单击“”，在“元件库查找”对话框中，输入元件型号名称，前后各加一个通配符“”，在查找范围选项下选择“路径中的库”，然后点击“”，即可快速查找到该元件或与之相似的元件。
电子线路cad期末考试题及答案
电子线路cad期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，逻辑与门的输出为高电平的条件是：A. 所有输入都为高电平B. 至少有一个输入为高电平C. 所有输入都为低电平D. 至少有一个输入为低电平答案：A2. 下列哪个元件不是模拟电路的基本元件？A. 电阻器B. 电容器C. 电感器D. 逻辑门答案：D3. 在模拟电路中，放大器的主要功能是：A. 减小信号B. 转换信号C. 放大信号D. 过滤信号答案：C4. 以下哪个选项不是数字电路的特点？A. 离散信号B. 连续信号C. 逻辑运算D. 布尔代数答案：B5. 在电子线路CAD中，PCB设计通常不包括以下哪个步骤？A. 原理图绘制B. 布线C. 3D打印D. 钻孔答案：C6. 下列哪个不是电子线路CAD软件的功能？A. 电路仿真B. 电路优化C. 电路测试D. 电路生产答案：D7. 在电子线路设计中，电源滤波器的主要作用是：A. 提高电源电压B. 降低电源电压C. 减少电源噪声D. 增加电源电流答案：C8. 以下哪个元件不是用来进行信号放大的？A. 晶体管B. 运算放大器C. 电阻器D. 场效应管答案：C9. 在数字电路设计中，触发器的主要功能是：A. 存储一位二进制信息B. 进行算术运算C. 进行逻辑运算D. 进行信号放大答案：A10. 下列哪个不是电子线路CAD软件的输出文件格式？A. .schB. .dxfC. .pdfD. .brd答案：C二、填空题（每题2分，共20分）1. 在数字电路中，一个基本的逻辑门至少需要________个输入信号。
答案：22. 模拟电路中的信号是________的。
答案：连续3. 在电子线路CAD中，PCB布局设计的主要目的是________。
答案：优化电路性能和减少成本4. 电路仿真软件通常用来模拟电路的________。
答案：工作状态5. 在电子线路设计中，电源滤波器通常由________和电容器组成。
