武汉青山长江公路大桥钢套箱围堰下沉施工技术

桥梁建设2018年第48卷第2期（总第249期）Bridge Construction, Vol. 48, No. 2, 2018 (Totally No. 249)7文章编号：1003 —4722(2018)02 —0007 —06武汉青山长江公路大桥钢套箱围揠下沉施工技术金红岩(中铁大桥局集团第五工程有限公司，江西九江332001)摘要：武汉青山长江公路大桥主桥为主跨938 m的双塔双索面全飘浮体系斜拉桥，20号桥塔墩钻孔桩基础采用哑铃形双壁钢套箱围堰（平面尺寸103.8 m X43.4 m、高37.0 m)平台一体法施工。

围堰下沉过程中，上、下游两端的河床面高差大，下沉施工分为下沉准备、着床前与着床后下沉、清基与封堵4个阶段。

下沉前安装控制及导向系统，布置吸泥设备，完成平台系统向下沉体系的转换；随着围堰下沉，向双壁舱内注水，使下沉力始终保持在吊挂力的允许范围内，完成着床前下沉；通过测量及数据分析掌握围堰姿态、入土深度、吊挂力，并根据检算分析指导围堰吸泥、配重，采用下游端优先下沉、上游端配合下沉的方式完成着床后下沉；下沉至设计高程后，进行清基及封堵，完成围堰下沉施工。

围堰下沉过程姿态可控、安全平稳，围堰就位后的精度满足规范要求。

关键词：斜拉桥；桩基础；双壁钢套箱围堰；下沉；桥梁施工中图分类号：U448. 27;U443. 162 文献标志码：AConstruction Techniques for Sinking of Steel Boxed Cofferdam of Qingshan Changjiang River Highway Bridge in WuhanJIN Hong-yan(T he 5th Engineering Co., Ltd., China Railway Major Bridge Engineering Group, Jiujiang 332001, China)Abstract：The main bridge of the Qingshan Changjiang River Highway Bridge in Wuhan is a full floating system cable-stayed bridge with double pylons,double cable planes and with the main span of 938 m.The bored pile foundation for the pylon pier No.20 of the bridge was constructed, using the combination method of the dumbbell-shape double-wall steel boxed cofferdam(the plan dimensions being 103. 8 m X43. 4 m and the height being 37. 0 m)and the boring platform.In the sinking of the cofferdam,in consideration of the great height difference of the riverbed on the upstream and downstream sides,the sinking construction of the cofferdam was carried out in4 stages of the sinking preparation,sinking before and after the cofferdam was landed onto the riverbed, clearing and sealing of the base of the cofferdam.Before the sinking of the cofferdam proceeded, the control and guide systems were installed,the air-lifting equipment was arranged and the platform system was converted into the sinking system.As the cofferdam was being sunk down,the water was pumped into the double-wall compartment of the cofferdam so as to keep the sinking load of the cofferdam to the allowable range of the suspending forces all the time and to complete the sinking of the cofferdam before it was landed onto the riverbed.By the measurements and the collected data,the posture,embedment depth in the riverbed and suspending forces of the cofferdam were analyzed and controlled.According to the checking calculation and analysis,the air-lifting and the counterweight arrangement of the cofferdam was guided and the further sinking of the cofferdam after it was landed onto the riverbed was completed by way of sinking the downstream side of the cofferdam mainly and sinking the upstream side as an aid.After the cofferdam was sunk收稿日期：2017 —12 — 29作者筒介：金红岩，髙级工程师，E-m ail:32371591®qq. c o m…研究方向：桥梁施工…8桥梁建设Bridge Construction2018,48(2)down to the designed elevation,the base of the cofferdam was cleared and sealed and at this stage, the sinking construction of the cofferdam was entirely completed.In the sinking of the cofferdam, the posture of the cofferdam was controllable,the sinking process was safe and stable and the precision of the cofferdam sunk in place could meet the relevant requirements in the codes.Key words：cable-stayed bridge；pile foundation；double-wall steel boxed cofferdam；sinking；bridge construction1 工程概况武汉青山长江公路大桥是武汉市四环线在天兴洲尾部跨越长江的一座大桥，其主桥为（350+938 + 350) m双塔双索面全飘浮体系斜拉桥，主桥布置示意见图1。

大桥建设工程技术保证措施

大桥建设工程技术保证措施大桥建设工程技术保证措施（1）、在工程施工过程中建立以公司总工程师、公司技术副经理和项目技术负责人为主的技术管理网络，形成系统的管理体系和质量保证体系。

（2）、进入施工现场后由项目技术负责人组织有关的技术管理人员熟悉施工图纸，做好施工方案编制、测量放线、设备检查验收等准备工作。

施工方案有项目组编制，并报公司技术副经理审核，公司技术副经理再上报总工程师审批，审批后的施工方案按照原上报线路返回，然后再向监理工程师报批。

对于总工程师和公司技术副经理以及监理工程师的审批意见，应做好补充和修改工作后，再行上报。

（3）、每一分部、分项工程施工前均应进行施工技术交底，要求交底到每一个操作人员，交底后以书面形式发给主要班组长，并要求每一个参加交底的人员签字认可。

技术交底内容应详尽，设计工程项目概括、主要施工工艺、各项细节的工艺操作流程、注意事项、安全生产、文明施工等内容。

（4）、内业资料由专职资料员进行整理，要求做到真实、有效、齐全，各项表格、验收资料、文件、技术方案等应有收发文记录，并按照实际需要的份数发放，收发人员均进行签字。

资料归档应分类进行，并做好标签，较为重要的资料采用电脑辅助管理。

主要文件应在第一时间内发放到每一个人，需要复印的部分办理由主管人员签字并写明用途的”准许复印单”。

（5）项目技术负责人负责日常的技术管理业务联系工作，对于建设单位、监理、设计和分包等提出的技术上的问题进行答复，一般采用”工作联系函”的形式进行，主要问题进行备案。

（6）、设计变更包含施工单位提出并得到设计认可的变更和设计对于工程项目的直接变更两部分。

对于在施工过程中因施工难度大。

难以实施的项目，在有可以替代的情况下应上报设计认可，并出具”设计变更单”。

在施工过程中发现设计与现场施工不符合的地方，要立即通过监理工程师提请设计。

各类设计变更都要进行备案，并发放到所有设计图纸持有人手中，并在原图纸上修改正确、标明变更的日期及变更单编号。

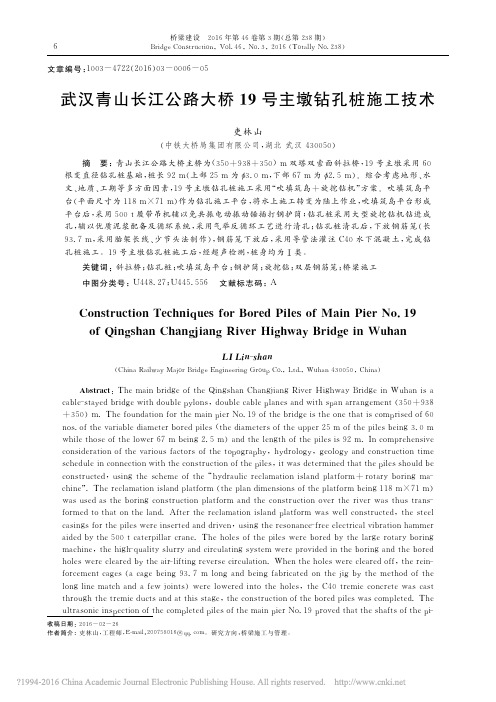

武汉青山长江公路大桥19号主墩钻孔桩施工技术_吏林山
