机械动力学绪论及第一章(上课)
机器人动力学课程1
第一章 绪 论
• 1.2.2 动态仿真和优化设计 1) 根据连杆质量、负载大小、传动机构特征进 行动态仿真。仿真结果可用于选择适当尺寸 的传动机构，指导机械结构设计。 2) 在上述仿真基础上进行运动参数和机构结构 的综合优化。一般指标和要求是：运动速度 高，但惯性小，结构轻便。— 广义惯性球 GIE 。
• • 1) 2) 3)
第二章 惯性参数
• 2.2 惯性参数的计算 • 2.2.1 质量 1) 对于具有 n个质点p1 , p2 KK, pn 的质点系 s， n mi 为质点 pi 的质量； 有 m = ∑ mi ， i =1 2) 对于质量均匀分布的规则物体，有 m = ∫v ρdv ρ — 密度。 • 2.2.2 质心及质心位置 Ø 质心定义— 外力作用线通过物体上的一定点 时，物体仅作平动；外力作用线不通过这个 定点时，整个物体为随这个点的平动和绕该
2 2 G = m y + z i ω x − ∑ mi xi yiω y − ∑ mi z i xiω z x ∑ i i i =1 i =1 i =1 n n n 2 2 G x = −∑ mi xi yiω x + ∑ mi zi + xi ω y − ∑ mi yi ziω z i =1 i =1 i =1 n n n G = − m z x ω − m y z ω + m x 2 + y 2 ω ∑ ∑ ∑ i i i x i i i y i i i z x i =1 i =1 i =1
第一章 绪 论
• 1.1 研究范围 • 1.1.1、机器人动力学正问题 例：单自由度弹性体振动微分方程：
m 其中， — 质量，c— 阻尼， k— 刚度系数， F— 主动力， x— 位置坐标。 Ø 基本定义：对于给定的一组关节力和力矩，求 关节位移、速度和加速度。主要用于机器人动 态仿真和动力学优化。求解微分方程组— 难。

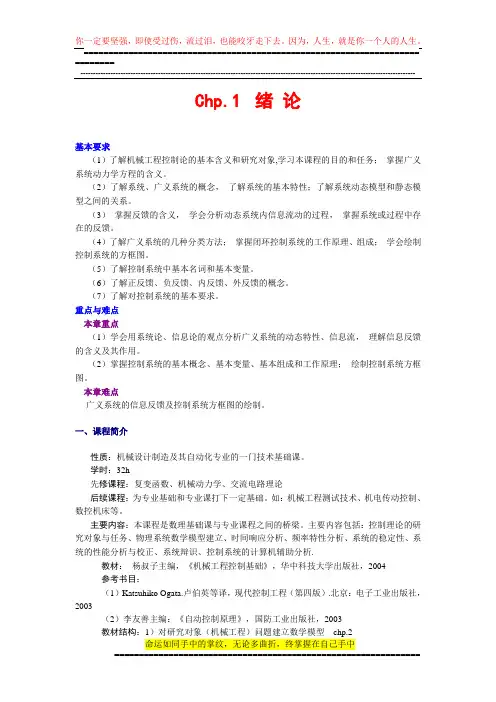

第一章绪论-机械工程控制基础-教案
Chp.1绪论基本要求（1）了解机械工程控制论的基本含义和研究对象,学习本课程的目的和任务；掌握广义系统动力学方程的含义。
（2）了解系统、广义系统的概念，了解系统的基本特性；了解系统动态模型和静态模型之间的关系。
（3）掌握反馈的含义，学会分析动态系统内信息流动的过程，掌握系统或过程中存在的反馈。
（4）了解广义系统的几种分类方法；掌握闭环控制系统的工作原理、组成；学会绘制控制系统的方框图。
（5）了解控制系统中基本名词和基本变量。
（6）了解正反馈、负反馈、内反馈、外反馈的概念。
（7）了解对控制系统的基本要求。
重点与难点本章重点（1）学会用系统论、信息论的观点分析广义系统的动态特性、信息流，理解信息反馈的含义及其作用。
（2）掌握控制系统的基本概念、基本变量、基本组成和工作原理；绘制控制系统方框图。
本章难点广义系统的信息反馈及控制系统方框图的绘制。
一、课程简介性质：机械设计制造及其自动化专业的一门技术基础课。
学时：32h先修课程：复变函数、机械动力学、交流电路理论后续课程：为专业基础和专业课打下一定基础。
如：机械工程测试技术、机电传动控制、数控机床等。
主要内容：本课程是数理基础课与专业课程之间的桥梁。
主要内容包括：控制理论的研究对象与任务、物理系统数学模型建立、时间响应分析、频率特性分析、系统的稳定性、系统的性能分析与校正、系统辩识、控制系统的计算机辅助分析.教材：杨叔子主编，《机械工程控制基础》，华中科技大学出版社，2004参考书目：（1）Katsuhiko Ogata.卢伯英等译，现代控制工程（第四版）.北京：电子工业出版社，2003（2）李友善主编：《自动控制原理》，国防工业出版社，2003教材结构：1）对研究对象（机械工程）问题建立数学模型chp.22) 在一定输入下分析系统的输出：时间响应（时域分析）chp.3频率响应（频率分析）chp.43）系统性能分析：稳定性判据chp.54）系统校正：使系统全面满足性能指标要求chp.6二、对象与任务控制论+工程技术→工程控制论控制论+机械工程→机械工程控制研究对象：研究广义系统在一定外界条件下，从系统初始条件出发的整个动态过程，以及在这个历程中和历程结束后所表现出来的动态特性和静态特性。
机械原理习题答案安子军
习题解答第一章绪论1-1 答：1 ）机构是实现传递机械运动和动力的构件组合体。
如齿轮机构、连杆机构、凸轮机构、螺旋机构等。
2 ）机器是在组成它的实物间进行确定的相对运动时，完成能量转换或做功的多件实物的组合体。
如电动机、内燃机、起重机、汽车等。
3 ）机械是机器和机构的总称。
4 ） a. 同一台机器可由一个或多个机构组成。
b. 同一个机构可以派生出多种性能、用途、外型完全不同的机器。
c. 机构可以独立存在并加以应用。
1-2 答：机构和机器，二者都是人为的实物组合体，各实物之间都具有确定的相对运动。
但后者可以实现能量的转换而前者不具备此作用。
1-3 答： 1 ）机构的分析：包括结构分析、运动分析、动力学分析。
2 ）机构的综合：包括常用机构设计、传动系统设计。
1-4 略习题解答第二章平面机构的机构分析2－1 ～ 2－5 （答案略）2-6(a) 自由度 F＝1 (b) 自由度 F＝1(c) 自由度 F＝12-7题 2 － 7 图F ＝ 3 × 7 － 2 × 9 － 2 ＝ 12 -8a) n ＝7 ＝10 ＝0 F ＝3×7－2×10 ＝1b) B 局部自由度 n ＝3 ＝ 3 ＝2 F＝3×3 －2×3－2＝1c) B 、D 局部自由度 n ＝3 ＝3 ＝2 F＝3×3 －2×3－2 ＝1d) D( 或 C) 处为虚约束 n ＝3 ＝4 F＝3×3 － 2×4＝1e) n ＝5 ＝7 F＝3×5－2×7＝1f) A 、 B 、 C 、E 复合铰链 n ＝7 ＝10 F ＝3×7－2×10 ＝1g) A 处为复合铰链 n ＝10 ＝14 F ＝3×10 － 2×14＝2h) B 局部自由度 n ＝ 8 ＝ 11 ＝ 1 F ＝3×8－2×11－1 ＝1i) B 、 J 虚约束 C 处局部自由度n ＝ 6 ＝ 8 ＝ 1 F ＝3×6 － 2×8－1＝1j) BB' 处虚约束 A 、 C 、 D 复合铰链 n ＝7 ＝10 F ＝3×7－2×10＝1 k) C 、 D 处复合铰链 n＝5 ＝6 ＝2F ＝3×5－2×6－2 ＝1l) n ＝ 8 ＝ 11 F ＝ 3×8－2×11 ＝ 2m) B 局部自由度 I 虚约束 4 杆和 DG 虚约束n ＝ 6 ＝ 8 ＝ 1 F ＝3×6－2×8－1 ＝12-9a) n ＝ 3 ＝ 4 ＝ 1 F ＝ 3 × 3 － 2 × 8 － 1 ＝ 0 不能动。
1机械工程控制基础(第五版)__第一章绪论概论
②如何控制一个机电系统，使之按预定的 规律运动，以达到预定的技术经济指标，为实 现最佳控制打下基础。
2020年11月19日2时6分
主要内容介绍
(一) 绪论 控制系统的基本工作原理，控制系统的几种分 类，控制理论的发展史，对控制系统的基本要 求。
(二) 控制系统的数学模型及传递函数 LAPLACE变换，系统的数学模型，传递函数， 典型环节的传递函数，系统的方框图及其联接， 系统的信号流程图。
(三) 线性系统的时域分析 典型输入信号，控制系统的时域性能指标，一 阶系统的时间响应，二阶系统的时间响应，系 统的稳态误差。
2020年11月19日2时6分
本课程所分析的系统，涉及机械、电气， 所以在建立数学模型时，需运用到理论 力学、电工、机械原理等多门课程的知 识。
2020年11月19日2时6分
第一章 绪论
基本内容
1.1 机械工程控制论的研究对象与任务 1.2 系统及其模型 1.3 反馈 1.4 控制系统的分类 1.5 对控制系统的基本要求
本章难点
主要内容介绍（续）
(四) 频率特性分析法
频率特性的基本概念，典型环节的频率特性， 系统的开环频率特性的绘制，系统的闭环频率 特性。
(五) 控制系统的稳定性分析
稳定性的基本概念，代数稳定性判据，频域稳 定性判据，系统的相对稳定性。
(六) 系统的校正方法
系统校正的一般概念，串联校正，反馈校正。
2020年11月19日2时6分
中南林业科技大学-机电工程学院
2020年11月19日2时6分
讲授人：龚中良 教 材：《机械工程控制基础》（第五版）

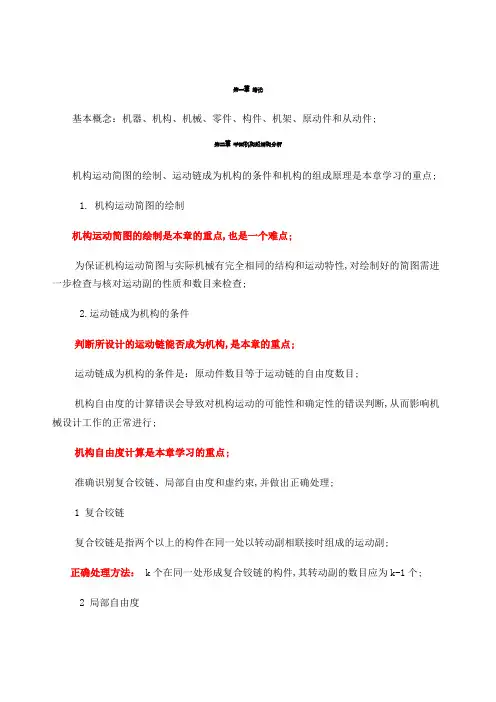

机械原理知识点归纳总结
第一章绪论基本概念：机器、机构、机械、零件、构件、机架、原动件和从动件;第二章平面机构的结构分析机构运动简图的绘制、运动链成为机构的条件和机构的组成原理是本章学习的重点;1. 机构运动简图的绘制机构运动简图的绘制是本章的重点,也是一个难点;为保证机构运动简图与实际机械有完全相同的结构和运动特性,对绘制好的简图需进一步检查与核对运动副的性质和数目来检查;2.运动链成为机构的条件判断所设计的运动链能否成为机构,是本章的重点;运动链成为机构的条件是：原动件数目等于运动链的自由度数目;机构自由度的计算错误会导致对机构运动的可能性和确定性的错误判断,从而影响机械设计工作的正常进行;机构自由度计算是本章学习的重点;准确识别复合铰链、局部自由度和虚约束,并做出正确处理;1 复合铰链复合铰链是指两个以上的构件在同一处以转动副相联接时组成的运动副;正确处理方法： k个在同一处形成复合铰链的构件,其转动副的数目应为k-1个;2 局部自由度局部自由度是机构中某些构件所具有的并不影响其他构件的运动的自由度;局部自由度常发生在为减小高副磨损而增加的滚子处;正确处理方法：从机构自由度计算公式中将局部自由度减去,也可以将滚子及与滚子相连的构件固结为一体,预先将滚子除去不计,然后再利用公式计算自由度;3 虚约束虚约束是机构中所存在的不产生实际约束效果的重复约束;正确处理方法：计算自由度时,首先将引入虚约束的构件及其运动副除去不计,然后用自由度公式进行计算;虚约束都是在一定的几何条件下出现的,这些几何条件有些是暗含的,有些则是明确给定的;对于暗含的几何条件,需通过直观判断来识别虚约束；对于明确给定的几何条件,则需通过严格的几何证明才能识别;3. 机构的组成原理与结构分析机构的组成过程和机构的结构分析过程正好相反,前者是研究如何将若干个自由度为零的基本杆组依次联接到原动件和机架上,以组成新的机构,它为设计者进行机构创新设计提供了一条途径；后者是研究如何将现有机构依次拆成基本杆组、原动件及机架,以便对机构进行结构分类;第三章平面机构的运动分析1．基本概念：速度瞬心、绝对速度瞬心和相对速度瞬心数目、位置的确定,以及“三心定理”;2．瞬心法在简单机构运动分析上的应用;3．同一构件上两点的速度之间及加速度之间矢量方程式、组成移动副两平面运动构件在瞬时重合点上速度之间和加速度的矢量方程式,在什么条件下,可用相对运动图解法求解4．“速度影像”和“加速度影像”的应用条件;5．构件的角速度和角加速度的大小和方向的确定以及构件上某点法向加速度的大小和方向的确定;6．哥氏加速度出现的条件、大小的计算和方向的确定;第四章平面机构的力分析1．基本概念：“静力分析”、“动力分析”及“动态静力分析” 、“平衡力”或“平衡力矩”、“摩擦角”、“摩擦锥”、“当量摩擦系数”和“当量摩擦角”引入的意义、“摩擦圆”;2．各种构件的惯性力的确定：①作平面移动的构件；②绕通过质心轴转动的构件；③绕不通过质心的轴转动的构件；④作平面复合运动的构件;3．机构的动态静力分析的方法和步骤;4．总反力方向的确定：根据两构件之间的相对运动或相对运动的趋势方向,正确地确定总反力的作用方向是本章的难点之一;移动副斜面摩擦、槽面摩擦：总反力Rxy 总是与相对速度vyx之间呈90°+φ的钝角；斜面摩擦问题的分析方法是本章的重点之一;槽面摩擦问题可通过引入当量摩擦系数及当量摩擦角的概念,将其简化为平面摩擦问题;运动副元素的几何形状不同,引入的当量摩擦系数也不同,由此使得运动副元素之间的摩擦力不同;转动副：总反力Rxy 总是与摩擦圆相切;它对铰链中心所形成的摩擦力矩Mfxy=Rxy·ρ;方向与相对角速度ωyx 的方向相反;Rxy的确切方向需从该构件的力平衡条件中得到;第五章机械的效率和自锁1．基本概念：“自锁”;2．“机构效率”和“损失系数”以及具体机构效率的计算方法;3.“自锁”与“不动”这两个概念有何区别“不动”的机构是否一定“自锁”机构发生自锁是否一定“不动”为什么4. 自锁现象及自锁条件的判定无论驱动力多大,机械都无法运动的现象称为机械的自锁;其原因是由于机械中存在摩擦力,且驱动力作用在某一范围内;一个自锁机构,只是对于满足自锁条件的驱动力在一定运动方向上的自锁；而对于其他外力,或在其他运动方向上则不一定自锁;因此,在谈到自锁时,一定要说明是对哪个力,在哪个方向上自锁;自锁条件可用以下3种方法求得：1对移动副,驱动力位于摩擦角之内；对转动副,驱动力位于摩擦圆之内;2 令工作阻力小于零来求解;采用图解解析法或解析法求出工作阻力与主动力的数学表达式,然后再令工作阻力小于零,即可求出机构的自锁条件;3 利用机械效率计算式求解,即令η<0;第六章机械的平衡本章的重点是刚性转子的平衡设计;1. 刚性转子的平衡设计根据直径D与轴向宽度b之比的不同,刚性转子可分为两类：1 当b / D≤时,可以将转子上各个偏心质量近似地看作分布在同一回转平面内,其惯性力的平衡问题实质上是一个平面汇交力系的平衡问题;2 当b /D >时,转子的轴向宽度较大,首先应在转子上选定两个可添加平衡质量的、且与离心惯性力平行的平面作为平衡平面,然后运用平行力系分解的原理将各偏心质量所产生的离心惯性力分解到这两个平衡平面上;这样就把一个空间力系的平衡问题转化为两平衡平面内的平面汇交力系的平衡问题;2. 刚性转子的平衡试验当b / D≤时,可在平衡架上进行静平衡试验;当b /D >时,则需要在动平衡机上进行动平衡试验;第七章机械的运转及其速度波动的调节本章主要研究两个问题：一是确定机械真实的运动规律；二是研究机械运转速度的波动调节;1. 机械的运转过程机械在外力作用下的运转过程分为启动、稳定运转和停车等3个阶段;注意理解3个阶段中功、能量和机械运转速度的变化特点;2. 机械的等效动力学模型1 对于单自由度的机械系统,研究机械的运转情况时,可以就某一选定的构件即等效构件来分析,将机械中所有构件的质量、转动惯量都等效地转化到这一构件上,把各构件上所作用的力、力矩也都等效地转化到等效构件上,然后列出等效构件的运动方程式来研究其运动规律;这就是建立所谓的等效动力学模型的过程;2 建立机械系统等效动力学模型时应遵循的原则是：使机械系统在等效前后的动力学效应不变,即① 动能等效：等效构件所具有的动能,等于整个机械系统的总动能;② 外力所做的功等效：作用在等效构件上的外力所做的功,等于作用在整个机械系统中的所有外力所做功的总和;3. 机械速度波动的调节方法1 周期性速度波动的机械系统,可以利用飞轮储存能量和释放能量的特性来调节机械速度波动的大小;飞轮的作用就是调节周期性速度的波动范围和调节机械系统能量;2 非周期性速度波动的机械系统,不能用飞轮进行调节;当系统不具有自调性时,则需要利用调速器来对非周期性速度波动进行调节;4. 飞轮设计1 飞轮设计的基本问题,是根据等效力矩、等效转动惯量、平均角速度,以及机械运转速度不均匀系数的许用值来计算飞轮的转动惯量;无论等效力矩是哪一种运动参数的函数关系,最大盈亏功必然出现在ωmax 和ωmin所在两位置之间;2 飞轮设计中应注意以下2个问题：① 为减小飞轮转动惯量即减小飞轮的质量和尺寸,应尽可能将飞轮安装在系统的高速轴上;② 安装飞轮只能减小周期性速度波动,但不能消除速度波动;第八章平面连杆机构及其设计1. 平面四杆机构的基本型式及其演化方法铰链四杆机构可以通过4种方式演化出其他形式的四杆机构：①取不同构件为机架；②改变构件的形状和尺寸；③运动副元素的逆换；④运动副的扩大;2. 平面连杆机构的工作特性1 急回特性有时某一机构本身并无急回特性,但当它与另一机构组合后,此组合后的机构并不一定亦无急回特性;机构有无急回特性,应从急回特性的定义入手进行分析;2 压力角和传动角压力角是衡量机构传力性能好坏的重要指标;对于传动机构,应使其α角尽可能小γ尽可能大;连杆机构的压力角或传动角在机构运动过程中是不断变化的,在从动件的一个运动循环中,α角存在一个最大值αmax ;在设计连杆机构时,应注意使αmax≤α;3 死点位置此处应注意：“死点”、“自锁”与机构的自由度F≤0的区别;自由度小于或等于零,表明该运动链不是机构而是一个各构件间根本无相对运动的桁架；死点是在不计摩擦的情况下机构所处的特殊位置,利用惯性或其他办法,机构可以通过死点位置,正常运动；自锁是指机构在考虑摩擦的情况下,当驱动力的作用方向满足一定的几何条件时,虽然机构自由度大于零,但机构却无法运动的现象;死点、自锁是从力的角度分析机构的运动情况,而自由度是从机构组成的角度分析机构的运动情况;3. 平面连杆机构的设计曲柄摇杆机构、曲柄滑块机构、导杆机构平面连杆机构运动设计常分为三大类设计命题：刚体导引机构的设计、函数生成机构的设计和轨迹生成机构的设计;在设计一个四杆机构使其两连架杆实现预定的对应角位置时,可以用“刚化反转法”求解此四杆机构;这个问题是本章的难点之一;第九章凸轮机构及其设计本章的重点是凸轮机构的运动设计;1. 凸轮机构的类型及其特点2. 从动件运动规律的选择或设计运动规律：a：名词术语：推回程运动角、远近休止角、推程、基圆等;b：常用的运动规律：方程式的推导仅要求等速、运动线图及其变化规律、运动特点刚柔性冲击及其发生的位置、时刻和应用的场合;c：运动规律的选择依据：满足工作对从动件特殊的运动要求；满足运动规律拼接的边界条件,即各段运动规律的位移、速度和加速度值在连接点处应分别相等；使最大速度和最大加速度的值尽可能小;3. 凸轮廓线的设计凸轮廓线设计的反转法原理是本章的重点内容之一;无论是用图解法还是解析法设计凸轮廓线,所依据的基本原理都是反转法原理;4. 凸轮基本尺寸的确定a：压力角：定义、不同位置时机构压力角的确定以及对压力角所提出限制的原因αmax 不超过许用压力角αb：基圆半径：确定原则：αmax ≤α或者ρmin≥ρ=3～5 mmc：滚子半径：取决于凸轮轮廓曲线的形状,对于内凹的曲线形状,保证最大压力角αmax 不超过许用压力角α；对于外凸的曲线形状,保证凸轮实际廓线的最小曲率半径ρa min = ρmin-rr≥ 3～5 mm,以避免运动失真和应力集中;运动失真：增大基圆半径、减小滚子半径以及改变机构的运动规律;d平底尺寸：图解法：l=2lmax+5~7mm解析法：l=2|ds/dδ|max+5~7mm5. 凸轮机构的分析在设计移动滚子从动件盘形凸轮机构时,若发现其压力角超过了许用值,可以采取以下措施：1 增大凸轮的基圆半径r;2 选择合适的从动件偏置方向;在设计凸轮机构时,若发现采用对心移动从动件凸轮机构推程压力角过大,而设计空间又不允许通过增大基圆半径的办法来减小压力角时,可以通过选取从动件适当的偏置方向,以获得较小的推程压力角;即在移动滚子从动件盘形凸轮机构的设计中,选择偏置从动件的主要目的,是为了减小推程压力角;当出现运动失真现象时,可采取以下措施：1 修改从动件的运动规律;2 当采用滚子从动件时,滚子半径必须小于凸轮理论廓线外凸部分的最小曲率半径ρmin ,通常取rr≤ρmin;若由于结构、强度等因素限制,rr不能取得太小,而从动件的运动规律又不允许修改时,则可通过加大凸轮的基圆半径rb,从而使凸轮廓线上各点的曲率半径均随之增大的办法来避免运动失真;对于移动平底从动件盘形凸轮机构来说,偏距e并不影响凸轮廓线的形状,选择适当的偏距,主要是为了减轻从动件在推程中过大的弯曲应力;第十章齿轮机构及其设计渐开线直齿圆柱齿轮机构的传动设计是本章的重点;1. 易混淆的概念本章的特点是名词、概念多,符号、公式多,理论系统性强,几何关系复杂;学习时要注意清晰掌握主要脉络,对基本概念和几何关系应有透彻理解;以下是一些易混淆的概念;1 法向齿距与基圆齿距2 分度圆与节圆3 压力角与啮合角4 标准齿轮与零变位齿轮5 变位齿轮与传动类型6 齿面接触线与啮合线7 理论啮合线与实际啮合线8 齿轮齿条啮合传动与标准齿条型刀具范成加工齿轮2. 什么是节点、节线、节圆以及齿廓啮合基本定律定传动比的齿廓曲线的基本要求3. 渐开线齿廓：形成、特性以及其在传动过程中的优点;4. 标准齿轮：概念、名称符号、基本参数以及几何尺寸;5. 渐开线直齿圆柱齿轮的正确啮合条件、安装条件和连续啮合传动条件;6. 标准齿轮的标准安装中心距,标准安装有什么特点；非标准安装中心距,非标准安装有什么特点;7. 齿轮的变位修正：渐开线齿轮的切制方法仿形法和范成法及其原理;加工标准齿轮的条件、轮齿齿廓的根切定义、条件以及不发生根切的最少齿数Zmin 变位修正法：为了切制齿数少于17且不发生根切的齿轮、在无齿侧间隙的条件下拼凑中心矩以及改善传动性能强度性能和啮合性能所采用的改变刀具与轮坯相对位置的加工方法;变位齿轮：正变位、负变位齿轮的概念以及与标准齿轮的尺寸差别;8. 斜齿轮：渐开线螺旋曲面齿廓的形成、基本参数端面与法面参数的关系以及几何尺寸的计算;9. 斜齿轮传动：正确啮合条件、中心矩条件和连续传动条件;10. 斜齿轮的当量齿轮和当量齿数：概念、意义和作用;11. 直齿圆锥齿轮：基本参数和尺寸特点;圆锥齿轮传动的背锥、当量齿轮、当量齿数;第十一章齿轮系及其设计本章的重点是轮系的传动比计算和轮系的设计;1 定轴轮系虽然定轴轮系的传动比计算最为简单,但它却是本章的重点内容之一;定轴轮系传动比的大小,等于组成轮系的各对啮合齿轮中从动轮齿数的连乘积与主动轮齿数的连乘积之比,关于定轴轮系中主、从动轮转向关系的确定有3种情况;1 轮系中各轮几何轴线均互相平行：在这种情况下,可用-1m来确定轮系传动比的正负号,m为轮系中外啮合的对数;2 轮系中齿轮的几何轴线不都平行,但首末两轮的轴线互相平行：仍可用正、负号来表示两轮之间的转向关系：二者转向相同时,在传动比计算结果中标以正号；二者转向相反时,在传动比计算结果中标以负号;需要特别注意的是,这里所说的正负号是用在图上画箭头的方法来确定的,而与-1m无关;3 轮系中首末两轮几何轴线不平行：首末两轮的转向关系不能用正、负号来表示,而只能用在图上画箭头的方法来表示;2 周转轮系周转轮系的传动比计算是本章的重点内容之一;,使系杆周转轮系传动比计算的基本思路：假想给整个轮系加上一个公共的角速度-ωH固定不动,将周转轮系转化成一个假想的定轴轮系再进行传动比或者运动参量的求解;3 混合轮系混合轮系传动比计算既是本章的重点,也是本章的难点;混合轮系传动比计算的基本思路：首先,将各个基本轮系正确地划分开来,分别列出计算各基本轮系传动比的关系式,然后找出各基本轮系之间的联系,最后将各个基本轮系传动比关系式联立求解;第十二章其它常用机构及其设计本章的重点是掌握各种常用间歇运动机构棘轮机构、槽轮机构、螺旋机构和万向铰链机构的工作原理、结构组成、运动特点和功能,并了解其适用的场合,以便在进行机械系统方案设计时,能够根据工作要求正确地选择执行机构的型式;。

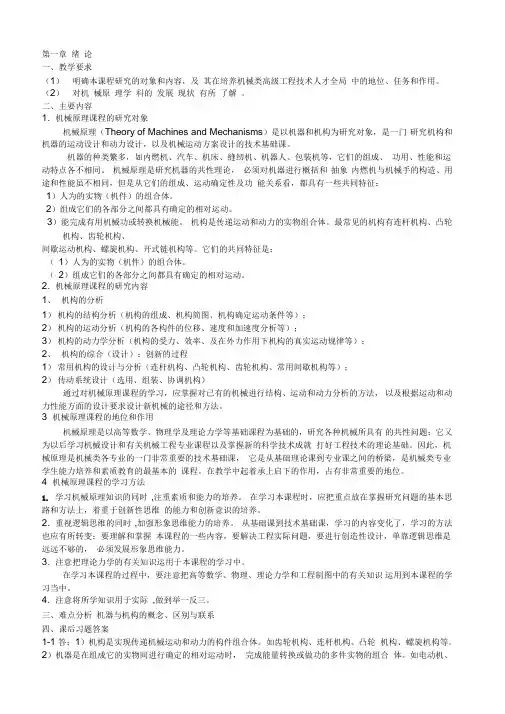

机械原理包含课后答案
第一章绪论一、教学要求（1）明确本课程研究的对象和内容，及其在培养机械类高级工程技术人才全局中的地位、任务和作用。
（2）对机械原理学科的发展现状有所了解。
二、主要内容1．机械原理课程的研究对象机械原理（Theory of Machines and Mechanisms）是以机器和机构为研究对象，是一门研究机构和机器的运动设计和动力设计，以及机械运动方案设计的技术基础课。
机器的种类繁多，如内燃机、汽车、机床、缝纫机、机器人、包装机等，它们的组成、功用、性能和运动特点各不相同。
机械原理是研究机器的共性理论，必须对机器进行概括和抽象内燃机与机械手的构造、用途和性能虽不相同，但是从它们的组成、运动确定性及功能关系看，都具有一些共同特征：1）人为的实物（机件）的组合体。
2）组成它们的各部分之间都具有确定的相对运动。
3）能完成有用机械功或转换机械能。
机构是传递运动和动力的实物组合体。
最常见的机构有连杆机构、凸轮机构、齿轮机构、间歇运动机构、螺旋机构、开式链机构等。
它们的共同特征是：（1）人为的实物（机件）的组合体。
（2）组成它们的各部分之间都具有确定的相对运动。
2．机械原理课程的研究内容1、机构的分析1）机构的结构分析（机构的组成、机构简图、机构确定运动条件等）；2）机构的运动分析（机构的各构件的位移、速度和加速度分析等）；3）机构的动力学分析（机构的受力、效率、及在外力作用下机构的真实运动规律等）；2、机构的综合（设计）：创新的过程1）常用机构的设计与分析（连杆机构、凸轮机构、齿轮机构、常用间歇机构等）；2）传动系统设计（选用、组装、协调机构）通过对机械原理课程的学习，应掌握对已有的机械进行结构、运动和动力分析的方法，以及根据运动和动力性能方面的设计要求设计新机械的途径和方法。
3 机械原理课程的地位和作用机械原理是以高等数学、物理学及理论力学等基础课程为基础的，研究各种机械所具有的共性问题；它又为以后学习机械设计和有关机械工程专业课程以及掌握新的科学技术成就打好工程技术的理论基础。
机械系统动力学课程简介及大纲
课程内容简介课程中文名称：机械系统动力学课程英文名称：Dynamics of mechanical system开课单位：机电工程学院任课教师及职称(3名以上)：开课学期：学分：总学时：适用专业：机械制造及其自动化课程内容简介（400字以内）：本课程介绍机械系统中常见的动力学问题、机械动力学问题的类型和解决问题的一般过程，讲述刚性机械系统的动力学分析与设计；机构惯性力平衡的原理与方法；含弹性构件的机械系统的动力学；含柔性转子机械的平衡原理与方法；含间隙副机械的动力学；含变质量机械系统动力学以及机械动力学数值仿真数学基础以及相关软件的仿真实例讲解。
通过本课程的学习，使学生能从系统的角度和动力学的观点了解机械产品动态设计的基础知识，掌握当前机械动力学分析的基本方法，学会运用机械多刚体动力学进行复杂机构的动力学分析与综合运用机械弹性动力学和多柔体系统动力学方法对各类典型机构进行弹性动力分析及综合，具备分析和解决工程实际问题的能力。
教材及主要参考书目：1.杨义勇.机械系统动力学.北京: 清华大学出版社，2009.2.陈立平,张云清,任卫群等.机械系统动力学分析及ADAMS应用教程.北京：清华大学出版社，2005.3.徐业宜.高等学校试用教材.北京：机械工业出版社,1991.4.蒋伟.机械动力学分析.北京：中国传媒大学出版社,2005.5.邵忍平. 机械系统动力学.北京：机械工业出版社,20056.唐锡宽,金德闻.机械动力学.北京:高等教育出版社,1983.课程教学大纲课程中文名称：机械系统动力学课程英文名称：Dynamics of mechanical system学分和学时分配：教学目的：本课程着重培养学生对复杂机械系统动力学建模及分析的能力。
通过本课程学习，要求学生掌握当前机械动力学分析的基本方法，学会运用机械多刚体动力学进行复杂机构的动力学分析与综合运用机械弹性动力学和多柔体系统动力学方法对各类典型机构进行弹性动力分析及综合，具备分析和解决工程实际问题的能力。
机械动力学第1、2章
2
2
1 2 2 1 d n 根据 Td 2 k mn cc 2mn
ln(16) 2.7726
k 200 3.43382 2358.2652( N / m) cc 2 200 3.4338 1373.54( N s / m) c cc 0.4037 1373.54 554.4981( N s / m)
第一章 单自由度系统
• • • • •
常用的推导动力学方程的方法 牛顿第二定律 达朗贝尔原理 虚位移原理 能量守恒原理
无阻尼自由振动
1.无阻尼自由振动解
如果一个质点偏离其平衡位置的距离 为 xm, 则其将进行自由振动，有牛顿 定律，质点力的平衡方程为
ma F W k st x kx
高塔消振 高塔消振 台北 101 大厦内部装有阻尼耗能减振器 台北 101 大厦内部装有阻尼耗能减振器
有阻尼自由振动的应用
网球 (( 羽毛球 )) 拍消 网球 羽毛球 拍消 网球拍或羽毛球拍在击球后产生自由振动，若不在 网球拍或羽毛球拍在击球后产生自由振动，若不在 下次击球之前停止振动，将影响再次击球的方向和 下次击球之前停止振动，将影响再次击球的方向和 角度，为此在铁合金管外面绕上石墨纤维，并在其 角度，为此在铁合金管外面绕上石墨纤维，并在其 外面用塑料捆扎住，石墨纤维外表面的库仑阻尼， 外面用塑料捆扎住，石墨纤维外表面的库仑阻尼， 使球拍在击球后，以最快的时间稳定下来 使球拍在击球后，以最快的时间稳定下来
p103
【解】由于x1.5=x1/4, 因而x2=x1/16
n t2
x1 Ae nt1 sin( 1 2 n t1 ) x2 Ae
《机械原理》刘会英教案
四、教学难点： 1. 各种运动规律的特点、适用场合; 2. 凸轮廓线的图解设计; 3. 凸轮机构的压力角、凸轮基圆半径的确定。
五、教学方法：多媒体、板书
六、教学过程：
内容及学 设计思想 教学 教学
时
模式 行为
详细教学过程和内容
作业及 小结
通过分析 凸轮机构 实例，介 的应用和 绍机器中 分类 使用的各 （1学时）种凸轮机
二、教学目的及要求 1．能对二级机构进行运动分析（图解法、解析法）。 2．能对二级机构进行力分析
三、教学重点： 1．速度分析的瞬心法； 2．矢量方程图解法。 3．平面机构的力分析
四、教学难点： 速度分析瞬心法的应用（图解法）；矢量方程法（解析法）；平面
机构的力分析。
五、教学方法：多媒体
六、教学过程：
时
模式 行为
详细教学过程和内容
作业及 小结
一、构件
二、运动副（表1－1）
运动副：两构件通过直接接触
组成的一种可动联接称为运
动副。
运动副元素：两构件参与接触
构件、运 动副的定 结合动画 义、分 实例分析 类；运动 典型机 链的概 构，进而 念；机构 引出本节 的组成。 各个概
（1学 念。 时）
而构成运动副的部分称为运
构运动无关的自由度称为 法。
局部自由度。
3）虚约束 对机构不起独
立限制作用的约束称为虚约
束。
四、综合举例
一、机构的组成原理
杆组：不可拆分的自由度为零
举例 分析
讲述
构件组合。
机构的组成原理：把若干个自掌握机
由度为零的基本杆组依次联
构 的组成
接到原动件和机架上，就组 原
成一个新的机构，其自由度 理。
机械原理讲义
机械原理讲义第一章绪论机器特征：一、多个构件人为组合而成二、构件间具有确定的相对运动三、能减轻或代替人类的劳动或者实现能量的转换同时具备三个特征的即为机器,具备前两个特征的为机构；机构可以是一个零件也可以是多个零件的刚性组合。
第二章机构的结构分析基本要求：１、掌握机构运动简图的绘制方法。
２、掌握运动链成为机构的条件.３、熟练掌握机构自由度的计算方法。
４、掌握机构的组成原理和结构分析的方法。
重点:１、机构具有确定运动的条件.２、机机构运动简图及其绘制。
３、机构自由度的计算.难点:１、机构运动简图的绘制。
２、正确判别机构中的虚约束。
本章口诀诗：活杆三乘有自由，两低一高减中求；认准局复虚约束，简式易记考无忧。
本章作业:２－８（要求用五个方案改进）、２－１０、２－１２、２－１４２－１５（a)、２－１６（b）、２－１７、２－１９§2-1 平面机构运动简图一、机构及其组成1、机构的两大类型:平面机构、空间机构2、机构的两组成要素:①构件②运动副3、构件类型：①活动构件②固定构件（又称机架）二、运动副及其分类1、活动构件的自由度与约束自由度：作为独立运动单元可能的独立运动数约束：对物体运动自由度的限制2、运动副及其分类定义：构件间的可动联接。
类型：高副、低副。
三、平面机构运动简图1、定义及意义定义：用简单的线条和规定符号分别代表构件和运动副、用以表示各构件之间相对位置和相互运动关系的图形。
意义：方便进行运动学和动力学分析，便于技术出差时很快画出你所感兴趣的机器或机构的结构与运动特点。
2、绘制步骤从原动件开始、顺藤摸瓜（构件为藤，运动副为瓜）依次用线条和符号表示之(按尺寸比例）。
总结：低副产生两个约束即限制两个自由度。
高副，限制沿公法线方向的移动，但可沿切向移动和绕接触点转动。
§2-2 平面机构自由度计算一、平面机构具有确定运动的条件1、平面机构自由度公式的推导N个构件，1个机架,n=N-1为活动件数低副包括移动副和转动副自由度计算公式： F=3n—2Pl—Ph2、机构具有确定运动的条件：机构的原动件数等于机构的自由度数；Ｆ≥１二、自由度计算时的注意事项:1、认准复合铰链、局部自由度和虚约束1）复合铰链：多构件在同一处用回转副联接时，真正的回转副个数等于构件数—1。
