单片机数据采集与处理应用 实现数据的采集和分析
单片机的工作原理与应用
单片机的工作原理与应用单片机（Microcontroller）是一种集成了微处理器核心、存储器、输入输出接口和时钟等基本功能的微型计算机系统。
它由微处理器、存储器、输入输出（I/O）端口、计时/计数器等部件组成。
单片机广泛用于电子产品中，如家电、车载设备、工业自动化、医疗设备等领域。
本文将详细介绍单片机的工作原理以及应用领域。
一、单片机的工作原理1.1 微处理器核心单片机的微处理器核心通常采用ARM、MCS-51等架构。
微处理器核心是单片机最重要的部分，负责解析和执行程序指令。
它包含算术逻辑单元（ALU）、寄存器以及总线接口等重要模块，能够对数据进行运算和逻辑操作。
1.2 存储器单片机内部集成了不同类型的存储器，包括程序存储器（ROM或Flash）和数据存储器（RAM）。
程序存储器用于存放程序指令，数据存储器用于存放程序执行过程中的临时数据。
存储器的容量决定了单片机能够存储的程序和数据量的大小。
1.3 输入输出接口单片机通过输入输出接口实现与外部设备的数据交互。
输入接口用于接收外部设备的信号输入，而输出接口用于向外部设备输出数据。
常见的输入输出接口包括GPIO（通用输入输出口）、串口、模拟/数字转换器（ADC/DAC）等。
1.4 时钟单片机需要一个准确的时钟信号来同步其工作。
时钟信号可以是外部引脚接入的晶振，也可以是内部产生的振荡电路。
时钟信号的频率决定了单片机的工作速度，一般以MHz为单位。
二、单片机的应用领域2.1 家电单片机在家电领域有着广泛的应用。
例如空调、洗衣机、电视等家电产品经常使用单片机作为控制器，实现功能的调控和智能化操作。
2.2 车载设备单片机在车载设备中发挥着重要作用。
汽车电子控制单元（ECU）就是由单片机实现的，它可以监测和控制车辆的各种系统，如发动机控制、制动系统等，提高了车辆的性能和安全性。
2.3 工业自动化工业自动化是单片机的另一大应用领域。
单片机通过与传感器、执行器等设备的配合，实现工业生产中的自动控制、数据采集和处理等功能。
《单片机原理及应用》ppt课件
外围设备配置原则与选型建议
常用外围设备类型
如键盘、显示器、打印机、A/D和D/A转换器等。
选型注意事项
关注设备的性能指标、接口类型、尺寸大小及价格等因素。
典型外围设备配置案例分析
案例一
基于单片机的温度监控系统
外围设备配置
温度传感器、A/D转换器、LCD 显示器等。
典型应用系统设计案例分析
智能家居控制系统
以单片机为核心，实现对家居 环境的监测和控制，如温度、
湿度、光照等。
工业自动化控制系统
通过单片机实现对工业设备的 自动化控制，提高生产效率和 产品质量。
物联网终端设备
将单片机作为物联网终端设备 的核心控制器，实现数据采集 、处理和传输等功能。
医疗电子设备
利用单片机实现医疗电子设备 的智能化和便携化，如血压计
子程序的定义、参数传递、局部 变量与全局变量的使用等。
典型汇编语言程序实例分析
逻辑运算程序
与、或、非等基本逻辑运算的 汇编实现。
控制转移程序
条件转移、无条件转移等控制 转移的汇编实现。
算术运算程序
加法、减法、乘法、除法等基 本算术运算的汇编实现。
数据传送程序
内存与寄存器之间、寄存器与 寄存器之间数据传送的汇编实 现。
如医疗监护仪、便携 式医疗设备等。
作为物联网终端设备 的核心控制器，实现 数据采集、传输和控 制等功能。
常见单片机类型及特点
8051系列
PIC系列
具有高性能、低功耗、易于编程和调试等 特点，广泛应用于工业控制和智能家居等 领域。
具有高性能、低功耗、丰富的外设接口和 强大的中断处理能力等特点，适用于各种 复杂的应用场景。

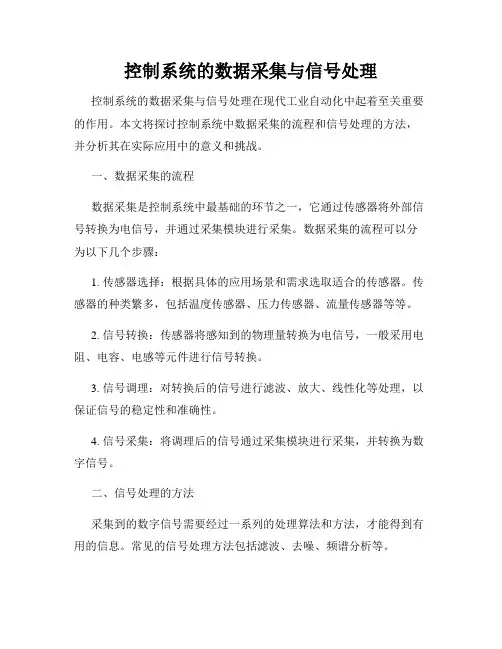

控制系统的数据采集与信号处理
控制系统的数据采集与信号处理控制系统的数据采集与信号处理在现代工业自动化中起着至关重要的作用。
本文将探讨控制系统中数据采集的流程和信号处理的方法，并分析其在实际应用中的意义和挑战。
一、数据采集的流程数据采集是控制系统中最基础的环节之一，它通过传感器将外部信号转换为电信号，并通过采集模块进行采集。
数据采集的流程可以分为以下几个步骤：1. 传感器选择：根据具体的应用场景和需求选取适合的传感器。
传感器的种类繁多，包括温度传感器、压力传感器、流量传感器等等。
2. 信号转换：传感器将感知到的物理量转换为电信号，一般采用电阻、电容、电感等元件进行信号转换。
3. 信号调理：对转换后的信号进行滤波、放大、线性化等处理，以保证信号的稳定性和准确性。
4. 信号采集：将调理后的信号通过采集模块进行采集，并转换为数字信号。
二、信号处理的方法采集到的数字信号需要经过一系列的处理算法和方法，才能得到有用的信息。
常见的信号处理方法包括滤波、去噪、频谱分析等。
1. 滤波：滤波是信号处理中常用的方法，能够去除信号中的噪声和干扰。
常见的滤波器有低通滤波器、高通滤波器、带通滤波器等。
2. 去噪：在信号采集过程中，由于环境原因或传感器本身的噪声，信号中可能存在一些不必要的噪声。
通过去噪算法可以有效地去除这些噪声，提取出有用的信号。
3. 频谱分析：频谱分析可以将信号在频域上进行分解和分析，得到信号的频率成分和谱线。
这对于分析信号的频率特性以及检测故障和异常非常重要。
三、数据采集与信号处理的意义与挑战数据采集与信号处理在控制系统中具有重要的意义和挑战。
1. 提高系统可靠性：通过准确采集和处理的数据，可以提高控制系统的可靠性和稳定性。
使系统能够及时地对外界环境和变化做出反应，并做出准确的控制策略。
2. 实时性要求：在某些控制系统中，数据采集和信号处理的速度和实时性非常重要。
例如，工业过程控制中的数据采集和信号处理需要毫秒级的实时响应。
3. 大数据处理：随着工业互联网和物联网技术的快速发展，控制系统中产生的数据量巨大。
51单片机buf用法
51单片机buf用法单片机（Microcontroller）是指将微处理器与外部存储器、输入/输出接口及定时器等外围电路集成在一块芯片上的一种微型计算机系统。
而51单片机则是指来自Intel早期生产的一款经典单片机，即Intel 8051。
在51单片机的编程中，BUF（Buffer）是一种常用的功能模块，用于数据的缓冲、传输和处理等操作。
本文将介绍51单片机BUF的基本用法，以及一些常见的应用案例。
一、BUF的基本概念BUF是一种常见的数据缓冲模块，通常由寄存器和状态控制逻辑构成。
其主要作用是在不同模块之间进行数据的传输和处理，起到缓冲数据的作用。
BUF可以分为输入BUF和输出BUF两种类型。
输入BUF接收外部输入信号，将其缓存在寄存器中，以供后续的处理使用。
而输出BUF则将经过处理后的数据从寄存器中输出，发送给外部器件或其他模块。
BUF的主要功能是防止信号的损失和传输延迟，提高数据的稳定性和可靠性。
二、BUF的用法在51单片机中，通过设置寄存器和相关的逻辑控制，实现对BUF的配置和使用。
以下是BUF的一些常见用法：1. 数据的输入和缓冲首先，通过将BUF的输入引脚与外部输入信号相连，将外部输入数据传递给BUF。
然后，将BUF的输出引脚与寄存器相连，通过设置寄存器的控制位，将输入数据缓存在寄存器中。
例如，假设我们需要从外部输入一个模拟信号，并将其用于后续的数据处理。
我们可以使用一个BUF模块将该模拟信号缓存到寄存器中，以供后续的处理使用。
2. 数据的处理和传输一旦输入数据被缓存在寄存器中，我们可以对其进行各种数据处理操作。
比如，可以进行数据的加减运算、位操作、逻辑运算等。
完成数据处理后，我们可以将处理结果传输到其他模块或输出端口，以实现数据的进一步应用。
通过BUF的输出引脚和寄存器的相关设置，可以将处理结果输出到指定的位置。
3. 数据的输出和发送BUF还可以用于将数据发送到外部器件或其他模块。
通过设置BUF的控制位和输出引脚，可以将寄存器中的数据输出并发送。

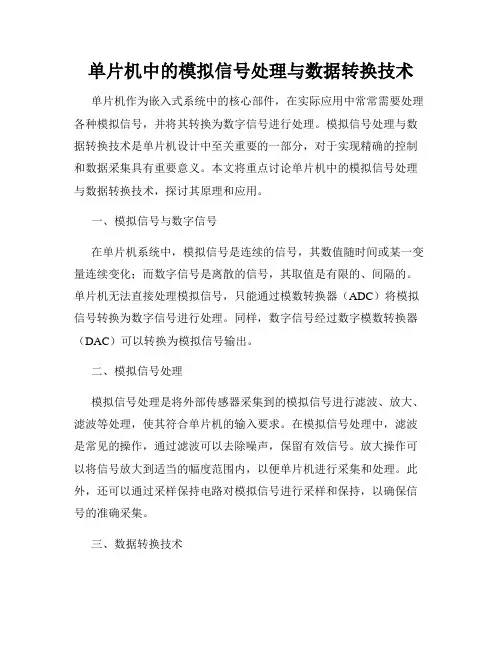

单片机中的模拟信号处理与数据转换技术
单片机中的模拟信号处理与数据转换技术单片机作为嵌入式系统中的核心部件，在实际应用中常常需要处理各种模拟信号，并将其转换为数字信号进行处理。
模拟信号处理与数据转换技术是单片机设计中至关重要的一部分，对于实现精确的控制和数据采集具有重要意义。
本文将重点讨论单片机中的模拟信号处理与数据转换技术，探讨其原理和应用。
一、模拟信号与数字信号在单片机系统中，模拟信号是连续的信号，其数值随时间或某一变量连续变化；而数字信号是离散的信号，其取值是有限的、间隔的。
单片机无法直接处理模拟信号，只能通过模数转换器（ADC）将模拟信号转换为数字信号进行处理。
同样，数字信号经过数字模数转换器（DAC）可以转换为模拟信号输出。
二、模拟信号处理模拟信号处理是将外部传感器采集到的模拟信号进行滤波、放大、滤波等处理，使其符合单片机的输入要求。
在模拟信号处理中，滤波是常见的操作，通过滤波可以去除噪声，保留有效信号。
放大操作可以将信号放大到适当的幅度范围内，以便单片机进行采集和处理。
此外，还可以通过采样保持电路对模拟信号进行采样和保持，以确保信号的准确采集。
三、数据转换技术数据转换技术是将模拟信号转换为数字信号，或者将数字信号转换为模拟信号的过程。
在单片机中，常用的ADC芯片有SAR型、逐次逼近型、Σ-Δ型等，这些芯片可以实现不同精度和速度的模数转换。
在进行数据转换时，需要考虑采样率、分辨率、非线性误差等参数，以保证转换的准确性。
四、应用案例以温度传感器为例，传感器采集到的信号是模拟信号，需要进行模拟信号处理和数据转换才能被单片机处理。
首先进行信号放大和滤波处理，然后通过ADC将模拟信号转换为数字信号，单片机根据数字信号进行温度计算和控制。
在这个过程中，模拟信号处理和数据转换技术起着至关重要的作用，确保了系统的可靠性和准确性。
总结：模拟信号处理与数据转换技术是单片机设计中不可或缺的一环，它直接影响了系统的性能和稳定性。
了解模拟信号处理原理和数据转换技术，对于单片机工程师来说至关重要。

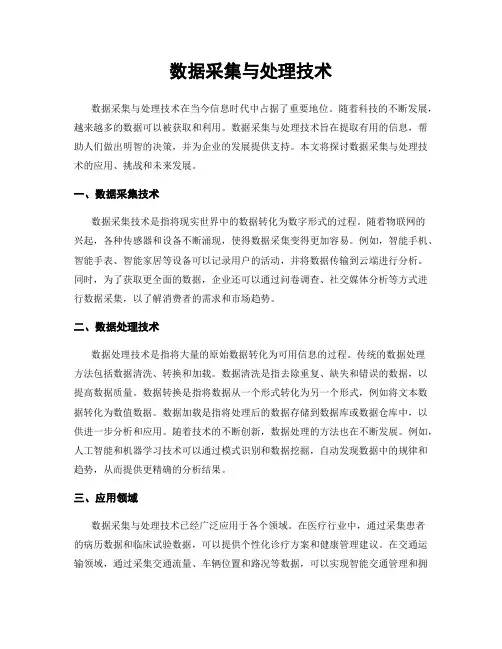

数据采集与处理技术
数据采集与处理技术数据采集与处理技术在当今信息时代中占据了重要地位。
随着科技的不断发展，越来越多的数据可以被获取和利用。
数据采集与处理技术旨在提取有用的信息，帮助人们做出明智的决策，并为企业的发展提供支持。
本文将探讨数据采集与处理技术的应用、挑战和未来发展。
一、数据采集技术数据采集技术是指将现实世界中的数据转化为数字形式的过程。
随着物联网的兴起，各种传感器和设备不断涌现，使得数据采集变得更加容易。
例如，智能手机、智能手表、智能家居等设备可以记录用户的活动，并将数据传输到云端进行分析。
同时，为了获取更全面的数据，企业还可以通过问卷调查、社交媒体分析等方式进行数据采集，以了解消费者的需求和市场趋势。
二、数据处理技术数据处理技术是指将大量的原始数据转化为可用信息的过程。
传统的数据处理方法包括数据清洗、转换和加载。
数据清洗是指去除重复、缺失和错误的数据，以提高数据质量。
数据转换是指将数据从一个形式转化为另一个形式，例如将文本数据转化为数值数据。
数据加载是指将处理后的数据存储到数据库或数据仓库中，以供进一步分析和应用。
随着技术的不断创新，数据处理的方法也在不断发展。
例如，人工智能和机器学习技术可以通过模式识别和数据挖掘，自动发现数据中的规律和趋势，从而提供更精确的分析结果。
三、应用领域数据采集与处理技术已经广泛应用于各个领域。
在医疗行业中，通过采集患者的病历数据和临床试验数据，可以提供个性化诊疗方案和健康管理建议。
在交通运输领域，通过采集交通流量、车辆位置和路况等数据，可以实现智能交通管理和拥堵预测。
在金融行业，通过采集用户的交易记录和信用评分，可以提供个性化的金融服务和风险管理。
四、挑战与解决方案然而，数据采集与处理技术面临着一些挑战。
首先，隐私和安全问题是当前数据处理的重要难题。
大量的个人数据被采集和处理，可能导致用户隐私的泄露和信息安全的风险。
因此，需要制定相关的法律法规和技术手段来保护个人数据的安全。
数据采集系统实验报告报告
任务要求1．4路模拟量输入，输入电压范围0~5V，分辨率8位，转换时间100us，具有显示（数码管）测量结果（用10进制显示直流电压值或交流电压峰值）的功能；2．1路模拟量输出，用来分别重现4路被采信号的波形（供示波器观测）摘要本数据采集系统是基于单片机AT89C51来完成的，4路的模拟电压通过通用的8位A/D 转换器ADC0809转换成数字信号后，由单片机进行数据处理，并将处理后的数据送LED显示器显示。
再经过常用的8位D/A转换器DAC0832将数字数据转换成模拟量，供示波器观测。
一、系统的方案选择和论证根据题目基本要求，可将其划为如下几个部分：●4路模拟信号A/D转换●单片机数据处理●LED显示测量结果●D/A转换模拟量输出系统框图如图1所示：图1 单片机数据采集系统框图1、4路模拟信号A/D转换由于被测电压范围为0~5V，分辨率为8位，转换时间为100us，所以A/D转换部分，本系统选择常用的8路8位逐次逼近式A/D转换器ADC0809。
ADC0809芯片有28条引脚，采用双列直插式封装。
下面说明各引脚功能。
IN0～IN7：8路模拟量输入端。
2-1～2-8：8位数字量输出端。
ADDA、ADDB、ADDC：3位地址输入线，用于选通8路模拟输入中的一路。
ALE：地址锁存允许信号，输入，高电平有效。
START：A／D转换启动信号，输入，高电平有效。
EOC：A／D转换结束信号，输出，当A／D转换结束时，此端输出一个高电平（转换期间一直为低电平）。
OE：数据输出允许信号，输入，高电平有效。
当A／D转换结束时，此端输入一个高电平，才能打开输出三态门，输出数字量。
CLK：时钟脉冲输入端。
要求时钟频率不高于640KHZ。
REF（+）、REF（-）：基准电压。
Vcc：电源，单一＋5V。
GND：地。
ADC0809的工作过程是：首先输入3位地址，并使ALE=1，将地址存入地址锁存器中。
此地址经译码选通8路模拟输入之一到比较器。
基于STM32单片机的多路数据采集系统设计毕业设计
基于STM32单片机的多路数据采集系统设计毕业设计摘要：本篇设计主要以STM32单片机为核心，设计了一个多路数据采集系统。
该系统能够实现多路模拟量和数字量信号的采集和显示，并通过串口与上位机进行通信，实现数据上传和控制。
设计中使用了STM32单片机的AD转换功能实现模拟量信号的采集，使用GPIO口实现数字量信号的采集，通过串口与上位机进行通信。
经过实验验证，该系统能够稳定地采集多路数据，并实现远程数据传输和控制功能，具有较高的可靠性和实用性。
关键词：STM32单片机，数据采集，模拟量信号，数字量信号，上位机通信一、引言随着科技的发展，数据采集系统在工业控制、环境监测、生物医学等领域得到了广泛的应用。
数据采集系统可以将现实世界中的模拟量信号和数字量信号转换为数字信号，并进行处理和存储。
针对这一需求，本文设计了一个基于STM32单片机的多路数据采集系统。
二、设计思路本系统的设计思路是通过STM32单片机实现多路模拟量和数字量信号的采集和显示，并通过串口与上位机进行通信，实现数据上传和控制。
该系统采用了模块化设计方法，将系统分为采集模块、显示模块和通信模块。
1.采集模块采集模块通过STM32单片机的AD转换功能实现模拟量信号的采集，通过GPIO口实现数字量信号的采集。
通过在程序中设置采样频率和采样精度，可以对不同类型的信号进行稳定和准确的采集。
2.显示模块显示模块通过LCD显示屏显示采集到的数据。
通过程序设计，可以实现数据的实时显示和曲线绘制，使得用户可以直观地观察到采集数据的变化。
3.通信模块通信模块通过串口与上位机进行通信。
上位机通过串口发送控制命令给STM32单片机，实现对系统的远程控制。
同时，STM32单片机可以将采集到的数据通过串口发送给上位机，实现数据的远程传输。
三、实验结果与分析通过实验验证，本系统能够稳定地采集多路模拟量和数字量信号，并通过串口与上位机进行通信。
系统能够将采集到的数据实时显示在LCD屏幕上，并通过串口传输给上位机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单片机数据采集与处理应用实现数据的采集
和分析
单片机数据采集与处理应用——实现数据的采集和分析
随着科技的进步和信息化的发展，数据采集和分析在各个领域中变
得愈发重要。
而单片机作为一种重要的嵌入式系统，其在数据采集和
处理方面具有独特的优势。
本文将探讨单片机的数据采集和处理应用，着重介绍其实现数据的采集和分析的方法和技术。
一、概述
单片机是一种集成了各种功能模块的集成电路芯片，具备处理器、
存储器和各种外设接口等。
其小巧、低功耗的特点使得它在各种电子
设备中得到广泛应用。
而数据采集与处理则是指通过各种传感器或外
设获取数据，并通过算法和处理器进行处理和分析，以获取有用信息。
单片机的强大计算能力和丰富的外设接口使得其成为一种理想的数据
采集和处理平台。
二、数据采集
数据采集是指通过各种传感器和外设收集环境或设备的数据。
常见
的数据采集方式有模拟信号采集和数字信号采集两种。
1. 模拟信号采集
模拟信号采集是指通过模拟输入口接收传感器输出的模拟信号，并
进行模数转换。
单片机通常配备了模拟输入模块，可以将连续变化的
模拟信号转换为数字信号。
其基本原理是通过采样和量化将模拟信号
离散化，然后通过转换器将离散化的信号转换为数字信号。
2. 数字信号采集
数字信号采集是指通过数字接口或协议直接接收传感器输出的数字
信号。
常见的数字接口有I2C、UART、SPI等。
单片机通常集成了多
个数字接口，可以直接读取传感器输出的数字信号。
通过配置相应的
引脚和寄存器，单片机可以轻松实现数字信号的采集。
三、数据处理
数据采集完成后，接下来需要对采集到的数据进行处理和分析。
数
据处理包括数据滤波、特征提取和数据分析等环节。
1. 数据滤波
数据滤波是对采集到的数据进行去噪处理，以消除因传感器和环境
等原因引入的噪声。
常见的滤波算法有均值滤波、中位值滤波、低通
滤波等。
单片机可以通过相关的算法和滤波器对采集到的数据进行滤
波处理，提高数据的准确性和可靠性。
2. 特征提取
特征提取是对采集到的数据进行分析和抽取有效的特征信息。
通过
提取关键的特征参数，可以得到对数据进行进一步分析所需要的信息。
例如，可以提取数据的最大值、最小值、均值、标准差等。
单片机可
以通过一系列的算法和计算进行特征提取，为后续的数据分析提供基础。
3. 数据分析
数据分析是对采集到的数据进行进一步的分析和处理。
通过统计学
方法、机器学习算法等，可以挖掘数据中的潜在规律和趋势。
数据分
析常用的方法有回归分析、聚类分析、时序分析等。
单片机可以通过
运算能力和存储器的支持，实现对采集到的数据进行高效的分析和处理。
四、应用实例
单片机数据采集和处理在各个领域都有广泛的应用。
以下以工业控
制系统为例，介绍单片机数据采集和处理的应用实例。
在工业控制系统中，需要对温度、湿度、压力等环境参数进行实时
采集和监控。
通过单片机与传感器的接口，可以实时读取传感器采集
到的数据，并进行实时的数据处理和分析。
例如，可以根据温度传感
器采集到的数据进行温度控制，实现温度的自动调节。
同时，通过对
历史数据的分析和挖掘，可以发现设备的故障规律，提前进行维护和
预警。
五、总结
单片机数据采集与处理应用可以实现对各种数据的采集和分析，为
各个领域提供了强大的技术支持。
通过数据采集和处理，可以获取到
大量有用的信息，为决策和优化提供依据。
未来随着技术的不断进步，单片机数据采集与处理应用将会得到更加广泛和深入的发展。
