掘进防突牌板
防突设计及安全技术措施
防突设计及安全技术措施一、编制说明据煤2007年贵州鑫能煤炭工程设计咨询有限公司提交仁怀市大竹坝煤矿矿井瓦斯等级鉴定报告鉴定结果显示，C12#煤层具有煤与瓦斯突出危险性。
故C12#煤层按突出煤层进行管理，为确保该工作面的安全掘进，需对1128运输巷进行施工超前预抽钻孔抽放瓦斯，释放瓦斯压力，根据《煤矿安全规程》《防治煤与瓦斯突出规定》的有关规定，特呈报此措施审批。
二、工程概况1、1128运输巷位于运输上山760标高东翼C12#煤层中，巷道方位角121°，煤层平均倾角32°，巷道沿煤层顶板掘进。
2、施工地点，见：钻孔施工平面图。
3、钻孔参数：见1128运输巷钻孔布置图4、煤层、瓦斯情况1)C12#煤层：煤厚一般1.4m，煤层中部有泥岩夹石1-2层，夹石0.02-0.10m，含植物化石，底板为黑色泥岩，煤层坚硬，顶底板稳定，煤层平均倾角32°，C12#煤层距C10#煤层8m，C10#距C7#煤层15m，C7#距C5#煤层18m,瓦斯涌出量随煤层埋藏深度的增大而增大。
2)矿井瓦斯等级为煤与瓦斯突出矿井，C12#煤层具有煤与瓦斯突出危险性。
5、掘进方式为炮掘，巷道为梯形断面，巷道下宽3米，中高2.5米，采用梯形棚支护。
6、通风方式：1128运输巷掘进期间采用2×30KW局扇供风。
7、抽放系统情况：大竹坝煤矿风井工业场地建有地面永久抽放系统，包括高负压和低负压两套瓦斯抽采系统，1128运输巷掘进期间采用高负压抽采系统。
三、1128运输巷防治煤与瓦斯突出主要危险因素1、在掘进过程中，未严格执行“先抽后掘”、“四位一体”的综合防突措施。
2、未严格执行瓦斯排放制度，易引起瓦斯爆炸事故。
3、风筒出口距工作面距离太远或损坏风筒，易引起瓦斯事故。
4、巷道内煤尘堆积，易引起煤尘爆炸事故。
5、工作面不及时支护，煤体垮落易引发突出事故。
6、掘进期间，未采用远距离放炮易引发突出事故。
四、安全技术措施综合防突措施工艺流程见：附图(一)突出危险性预测据煤2007年贵州鑫能煤炭工程设计咨询有限公司提交仁怀市大竹坝煤矿矿井瓦斯等级鉴定报告鉴定结果显示，C12#煤层具有煤与瓦斯突出危险性。

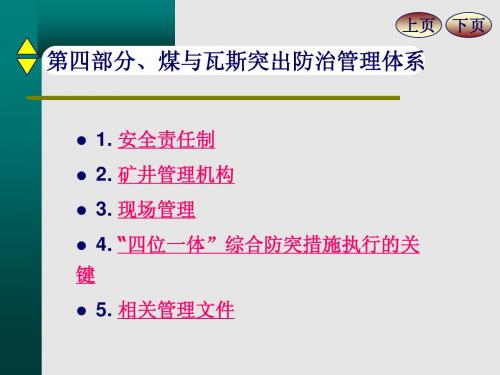

第四部分、煤与瓦斯防治管理体系
上页 下页
3.1 防治突出措施的编制
3.1.1 防治突出专门机构负责编制防治突出措 施，编制时必须征求有关施工区（队）干部、 工人的意见。 3.1.2 防治突出措施的内容，必须有地质资料、 突出危险性预测方法、防治突出具体措施及其 效果检验方法、安全防护措施以及贯彻执行防 治突出措施的责任制，并附有图表。
上页 下页
3.4.2 防治突出措施执行管理程序及要求
3.4.2.1 防治突出措施执行源自理程序执 行 防 治 突 出 措 施 行 验 收 单 和 防 突 管 理 牌 板 打 钻 负 责 人 填 写 措 施 执 评 估 人 员 验 收 合 格 签 字 监 钻 人 员 、 瓦 斯 检 查 员 、
报 矿 防 突 部 门 和 矿 总 工 程 师
谢谢
突出危险性预测
测试工填写预测报告单和防突管理牌板
施工队负责人、瓦斯检查员、 评估人员验收合格签字 报矿防突部门和矿总工程师
超 标
不超标
吊挂允许 进尺标记 执行安全 防护措施 组织生产
执行防治 突出措施
上页 下页
3.4.1防治突出预测管理程序及要求
返回
3.4.1.2 防治突出预测管理要求 ① 突出煤层采掘工作面应配备专职测试工。应具有初中以上文化程度、责 任心强，上岗前应进行防突知识培训，经考试合格后，报集团公司办理特殊工 种上岗资格证，做到持证上岗。 ② 防突测试工归防突部门统一管理，保证人员稳定，每年进行定期审查考 核，合格者方可上岗。 ③ 每一个防突工作面应在每一班配备两名专职测试工。 ④ 测试工在测试前，应认真检查测试仪各部件的完好性，保证严密不漏气。 ⑤ 测试孔应严格按措施规定的开口位置、方位、角度布置。 ⑥ 突出采掘工作面必须采用双指标测试，要求所选用的指标即能反映工作 面前方的煤层瓦斯状况，又能反映地应力状况，以保证测试的科学性和准确性。 ⑦ 防突管理牌板和防突措施主要规定牌板应吊挂在掘进工作面里组压风自 救处、回采工作面应将牌板吊挂在风巷压风自救处，防突“两牌板”的制作安 装按平煤瓦字（1996）02号文《关于（防突管理牌板统一格式和使用管理规定） 的通知》执行。
58205专项防突设计
58205采煤工作面专项防突设计编制：叶伟伟通风科：生产科：安全科：总工程师：日期：201 年月日第一章工作面概况及地质条件一、工作面位臵及上下关系本工作面位于技改井-210七煤底板2#石门以东200m范围内，工作面名称为58205，开采范围-210～-160m水平之间。
走向长为260m，倾斜长68米，开采面积17680㎡。
该工作面地表为丘岭荒坡，没有重要的建筑物及较大的水体，煤层露头基本上被小窑开采过，地表到处都是煤层露头塌陷区，工作面无钻孔穿过，附近钻孔1～4孔见八1煤厚2.82米。
58205工作面以西为东矿58203工作面采空区，58205工作面沿矿在2000年对该工作面原生煤开采过，东矿进入该工作面进行复采，根据以往复采经验及时间推算该工作面煤层顶底板压力基本稳定，但我矿进入该工作面过沿矿老巷道和变化带处一定要加强顶、底板支护管理。
二、煤层由于我矿八1煤是在沿矿采空区复采，瓦斯吸附常数a:29.4m3/t,b:0.91Mpa-1;瓦斯放散初速度为13,瓦斯含量为3.83m3/t,煤层透气性常数为0.0025M/2Mpa2d;相对瓦斯涌出量为8.28m3/t,绝对瓦斯涌出量为0.23m3/min;为无煤与瓦斯突出危险的煤层,△h2临=25mmH2O柱、S'max=5.4L/m。
该八煤原生煤层平均厚度为2.0米，煤层中含夹矸厚0.4米，煤容重为1.52吨/米3煤层产状：N40°～60°E\NW∠50°。
2.煤样牌号：八1煤牌号（PM）半亮型,W T﹪＜1,A g﹪为27.5,V r﹪为14.8,Q 为5795卡/克S﹪＜1。
复采煤样：水分Mad（%）1.31,灰分Aad（%）23.42,挥发分vdaf（%）14.70,硫st、ad（%）0.44,Q:4500卡/克。
三、煤层顶底板顶板：无为顶、直接顶厚为1～3米为粉砂岩，老顶为5～7米为细粒砂岩。
底板：无伪底、直接底厚为7～8米粉砂岩。
防治煤与瓦斯突出管理的若干规定
祁东煤矿关于加强防治煤与瓦斯突出管理的若干规定为加强我矿防治煤与瓦斯突出的管理，杜绝瓦斯事故的发生，或一旦发生煤与瓦斯突出时能及时有效地防止事故的扩大，根据《煤矿安全规程》、《防治煤与瓦斯突出细则》等有关规定，结合我矿实际情况，特制定本规定。
一、建立组织，强化管理1、成立防治突出领导小组：组长: 矿长副组长：总工程师（生产矿长）安全矿长掘进矿长采煤矿长机电矿长成员：通风副总掘进副总安全副总采煤副总通防科科长技术科科长地测科科长调度所所长机电科科长各采煤区区长各掘进区区长各开拓区区长经营管理部部长设备科科长物流中心主任财务科科长2、在通防科设置防突办公室：主任：通风副总副主任：通防科科长、书记成员：技术室主任通风工区区长抽排工区区长、副区长监控工区区长通防科调度主任防突队长瓦检放炮队队长抽排队队长钻机队队长监测队队长技术室技术人员三、明确责任，分工负责1、通防科必须保证各采掘工作面有合理、可靠的独立通风系统，并配足风量，完善通风设施及瓦斯监控系统的安装、调试、检修。
2、地测科必须及时提供地质预报书，预测预报内容包括煤体结构、地质构造等情况，防突办必须结合瓦斯地质预报书进行综合分析，提出应对措施，探清煤层赋存情况，防止误揭煤层。
3、技术科必须及时提供设计说明书、业务联系单等；监督施工单位防突措施编制、落实情况。
4、防突办公室的主要职责是：（1）负责编制井年（月）度防突计划；（2）负责各煤层采掘工作面突出危险程度的危险性预测预报工作；（3）预测有突出危险时，负责采取防突措施，如超前排放钻孔、瓦斯抽放等；按设计要求打钻、排放或抽放；发现问题及时向调度所及有关领导汇报；打钻完成后24小时内将钻孔说明书报矿总工程师及有关单位；（4）采取防突措施后，必须进行效果检验，并及时将效果检验单报总工程师审批后下发到施工单位及有关科室；只有在确认无突出危险时，方可恢复进尺；（5）对防突过程中的各个环节进行监督检查；（6）编制瓦斯地质图，按月填图，并报有关矿领导；（7）收集、整理防治突出的资料，填写突出卡片、分析工作地点的突出情况，及时掌握突出动态和规律；建立防突台帐，牌板、记录，进行年度、月度总结，并报公司生产技术部及矿有关领导；（8）兼管局部瓦斯抽放、防尘、煤层注水管理工作；5、采取防突措施的各采掘工作面必须按照防突办的要求进尺，不得超掘；跟班队长必须向调度所汇报当班进尺和工作面安全情况；6、安监处、通防科防突办、技术科及区队跟班干部必须掌握掘进工作面施工进尺度、工程质量及安全情况，负责监督检查现场防突措施的落实情况；7、调度所应将防突工作作为重点，及时调度井下打钻、进尺情况，建立现场情况记录台帐，做到现场不失控；8、机电科负责对突出区域掘进工作面实行“三专”供电，并定期进行设备完好检查，杜绝失爆现象；9、各采掘施工单位负责风电闭锁的安装，对本单位所有电气设备包干到人，定期检查，并认真记录备查。
综掘工作面局部综合防突技术应用
综掘工作面局部综合防突技术应用薛飞飞【期刊名称】《《陕西煤炭》》【年(卷),期】2019(038)006【总页数】4页(P166-169)【关键词】煤与瓦斯突出; 掘进工作面; 突出危险性; 综合防突【作者】薛飞飞【作者单位】山西汾西矿业(集团)有限责任公司贺西煤矿山西吕梁033300【正文语种】中文【中图分类】TD7130 引言贺西煤矿3402工作面对应地面标高为+968～+1 101 m，上部西北720～1 356 m范围为薛家岭旧村（已搬迁），东南方向为瓦斯抽放站。
3402工作面末段地面为沟底，属季节性河流。
3402运输巷位于三采区西翼，底板标高为690～760 m。
北侧为3403实体煤，东侧为大巷保安煤柱，南侧为3401工作面（已贯通，待回采），西侧毗邻金家庄煤矿（采空区）。
3402运输巷供3402工作面回采时出煤、行人使用。
设计长度1 475 m，掘进系数1.07，掘进工程量1 665 m，断面为矩形断面，规格为5 m×3.5 m（宽×高）。
3402运输巷沿山西组4#煤层底板掘进，煤层总厚度3.45 m，煤层结构（m）：0.3（0.25）2.65，煤层含夹矸1～3层，其中一层较稳定，厚度0.25 m。
煤层倾角3°～7°。
煤层顶底板情况如图1所示。
图1 工作面综合柱状图1 工作面突出危险性预测工作面突出危险性预测采用钻屑指标法并结合打钻过程中突出预兆等，预测工作面前方煤体的突出危险性。
1.1 工作面预测钻孔的布置根据工作面的实际情况，沿工作面方向每隔3.5 m布置孔深10 m，直径为φ42 mm的预测钻孔3个，预测孔保留2 m的超前距离。
预测钻孔布置如图2所示。
图2 3402运巷突出危险预测钻孔示意图1.2 工作面预测具体操作工作面突出危险性预测采用钻屑指标法［1-4］，入井前要携带便携式瓦检仪、WTC瓦斯参数测定仪及附属配件、煤粉袋、重量计、秒表等。
掘进文明生产标准
掘进文明生产标准一、作业规程编制1、内容符合《煤矿安全规程》及上级有关规定2、施工及地质条件变化时有补充措施3、内容齐全,外观整洁，图文清晰，保存完好4、审批、贯彻手续完备，有贯彻、考核和签名记录二、作业地点综合防尘措施1、采取湿式钻眼，干式钻眼时有捕尘措施2、采取冲洗巷帮、装煤岩洒水降尘措施3、放炮使用水泡泥、喷雾降尘,巷道内有风流净化装置4、粉尘浓度较大时，作业人员佩戴个体防护用品三、道轨及运输设备铺设1、道轨轨距误差不大于10mm，不小于5mm，轨道接头间隙不超过10mm,内错差不大于5mm2、轨枕间距不大于1m,连接件齐全紧固有效3、无杂拌道、浮离、空吊板现象4、刮板输送机、胶带输送机铺设平稳直，运行安全可靠四、局部通风1、通风系统符合《煤矿安全规程》规定2、风筒吊挂整齐，逢环必挂，不漏风3、迎头风筒不落地，风筒口距迎头距离不超过作业规程规定4、实行风电闭锁、瓦斯电闭锁五、巷道卫生1、巷道内无杂物、无淤泥、无积水（淤泥、积水长度不超过5m，深度不超过0。
1m)2、浮煤(矸）不超过轨枕上平面，水沟通畅3、材料、工具码放整齐，挂牌管理4、管线吊挂整齐，符合作业规程规定六、施工图版1、作业场所有施工断面图、炮眼布置三视图、爆破说明书和避灾路线图2、图版图文清晰、正确、保护完好3、图版悬挂位置合理，便于作业人员观看4、现场作业人员孰知“三图一表”七、掘进安全设施1、上、下掘进安全设施齐全有效，安全间距和躲避硐设置等符合《煤矿安全规程》规定2、有突出危险的煤巷掘进工作面必须设置压风自救装置3、高瓦斯矿井煤巷掘进工作面应按作业规程规定设置隔(抑）爆设施4、采用锚杆支护的煤巷必须对顶板离层进行监测,测点布置符合作业规程规定，并有记录牌板显示八、机电设备管理1、巷道内无失爆电器设备2、机电设备定期检查维护,达到完好标准，各种保护齐全3、设备安装位置合理，卫生清洁,挂牌管理，开关上架4、机电维护工、胶带、溜子、绞车司机等持证上岗九、顶板管理1、掘进工作面控顶距离符合作业规程规定2、严禁空顶作业，临时支护形式必须在作业规程中明确规定3、架棚支护巷道必须使用拉杆或撑木，炮掘工作面距迎头10m内必须采取防倒架加固措施4、掘进巷道内无空帮、空顶现象，失修巷道能及时处理十、爆破管理1、放炮员持证上岗，放炮作业符合规程规定2、引药制作、火工品存放符合作业规程规定3、放炮撤人距离和警戒设置符合作业规程要求4、坚持“一炮三检”和“三个连锁”放炮制度采煤工作面顶板管理质量标准1、工作面控顶范围内，顶底板移近量按采高≤100mm/m计算2、不出现台阶下沉。
防突专项验收所需资料
防突专项验收需提供的资料
1、矿井安全设施设计；
2、矿井防突专项设计和备案文献，采掘工作面防突专项设计及公司批复文献；
3、矿井现在正在施工区域采、掘工作面，消突评价报告及批复文献；
4、煤矿各岗位、工种防突安全岗位责任制；
5、矿井防突设备、仪器配备、使用状况阐明：
6、矿井现在正在施工区域采、掘工作面，防突抽采钻孔施工小票；
7、矿井近一种月瓦斯泵房高、低负压瓦斯抽采报表；
8、矿井近一种月监测监控日报表；
9、矿井防突机构的设立状况，涉及成立防突机构的文献，人员构成状况，工作范畴、职责等；
10、矿井瓦斯等级鉴定状况及备案文献；矿井各煤层突出危险性鉴定状况及备案文献；矿井各煤层瓦斯参数测定状况；
11、瓦斯地质图的编制状况，涉及矿井瓦斯地质图及阐明，采掘工作面瓦斯地质图。
12、矿井通风系统图、采掘工程平面图、抽采系统图。
13、矿井通风设施施工设计、验收统计。
14、矿井各煤层自燃发怒性及煤尘爆炸性鉴定状况。
15、矿井本年度应急救援预案；
六枝工矿（集团）恒达勘察设计有限公司
表1 防突专项验收表
表 2 防突专项验收表
表3 防突专项验收表
表 4 防突专项验收表
表 5 防突专项验收表
表 6 防突专项验收表
表7 防突专项验收表。
防突管理制度
综合分析会议制度1、矿井防突队每天对各防突工作面实施防突措施的情况进行分析，针对实施中出现的问题提出注意事项。
2、矿总工每周组织防突工召开一次防突工作分析会，针对实施中出现的问题提出改进意见。
3、矿每月必须召开一次防重工作会，对重点采掘面的防突工作进行分析，针对实施中出现的问题制定有针对性的措施，布置和落实重点采掘面的防突工作和措施。
4、在生产作业过程中，如遇地质构造等原因，区域或工作面的突出危险性发生变化，必须请县级以上煤炭主管部门共同分析，研究制定或修改防突措施。
防突专项检查制度1、各级管理人员要把防突工作纳入日常管理和检查的重点，定期或不定期对各突出危险的掘进（采煤）工作面执行防突措施的情况进行检查，发现问题必须及时研究解决或督促整改。
总工程师每周对重点防突工作面的现场检查不得少于一次；分管安全的副矿长每周对重点防突工作面的现场检查不得少于两次；分管生产、通风瓦斯的业务部门领导对重点防突工作面每周到现场检查不得少于两次，对一般防突工作面每周到现场不得少于一次。
2、安监科要把防突管理作为重要的安全监察和安全检查内容，定期或不定期对各突出危险的掘进（采煤）工作面执行防突措施的情况进行检查，检查内容包括：现场操作人员是否严格执行防突措施，突控牌板是否按规定填写，防突基点有无破坏、移动现象，回采（掘进）的距离和位置是否与突控牌板吻合等。
如发现某项问题出现问题，必须查明原因，并按企业安全生产管理规定严肃进行追查处理。
3、防突工要经常到防突工作面检查防突措施的执行和落实情况。
检查内容包括：现场操作人员是否严格执行防突措施，突控牌板是否按规定填写，防突基点有无破坏、移动现象，回采（掘进）的距离和位置是否与突控牌板吻合等。
如发现某项问题出现问题，必须进行核实，并向有关部门和领导汇报。
巷道贯通管理制度1、与其它巷道贯通，必须制定专项安全技术措施报矿总工程师批准。
2、贯通前，根据生产及地测部门的通知，必须事先做好调整通风系统的准备工作，绘制巷道贯通前后的通风系统图，标明通风设施、风流方向、瓦斯涌出量等报批。
防突员防突安全生产岗位责任制（5篇）
防突员防突安全生产岗位责任制1、认真学习煤矿三大规程、《防治煤与瓦斯突出规定》，以及集团公司的各项管理规定；熟悉全矿井各个回采、掘进工作面的区域以及局部防突技术措施。
2、按照集团相关规定要求，负责对具有突出危险性的采掘工作面进行煤层突出危险性预测预报(效果检验)工作。
3、每天接班后要及时询问相关生产区队，认真、科学地安排预测(效检)任务，按时下井，严格操作程序，保证数据准确可靠，用于指导安全生产。
3、测试前认真检查测试仪器，确保在仪器完好的状态下进行测试。
测试中要按照规定认真操作，测试后要及时向有关部门汇报。
4、认真填写防突牌板和预测预报表格，及时将表格送交有关领导签字，及时通知施工单位和相关部门。
5、熟知突出预兆，测试过程中工作面若出现突出预兆，停止测试，及时汇报有关单位，并协助现场安检员撤出人员。
6、定期对各采掘工作面预测工作进行总结，并归档。
积极摸索新的预测方法。
防突员防突安全生产岗位责任制（2）防突员是指在工作现场负责维护秩序、防止冲突和保障安全的工作人员。
防突员需要承担一系列的岗位责任，主要包括以下几方面：1. 维护工作现场秩序：防突员需要维护工作现场的秩序，确保各项工作正常进行。
他们应做好巡查工作，发现工作现场出现的问题和隐患，及时采取措施进行调解和解决。
2. 防止人身冲突：防突员要负责预防和化解劳动现场的人身冲突。
他们需要通过与工作人员交流沟通，及时发现和解决各种矛盾、摩擦和争执，确保工作现场的安全稳定。
3. 做好应急处理：防突员需要熟悉安全生产应急处理措施，当发生突发事件时，他们应立即采取相应的措施，及时报告并组织员工做好应急处理工作，确保人员安全和财产安全。
4. 提供员工培训：防突员还需要负责对员工进行相关培训，加强员工的安全意识和应急处理能力。
他们应制定培训计划，组织培训活动，并定期进行安全生产知识的宣传教育。
5. 记录和报告工作情况：防突员需要做好工作记录，及时报告工作情况。
煤矿防突区域效检、区域验证工作现场盯守监督管理制度
煤矿防突区域效检、区域验证工作现场盯守监督管理制度第一条为确保防突措施效果检验结果和区域验证数据的准确可靠，堵塞管理漏洞，提高防突治理效果，根据《河南煤矿安全监察局专题会议纪要》〔2018〕6号等要求，特制定本管理制度。
第二条现场盯守监督范围（一）区域效果检验：残余瓦斯含量测定、残余瓦斯压力测定的封孔过程等。
（二）区域验证：钻屑量S值的测定、钻孔瓦斯涌出初速度q值的测定。
（三）突出预兆的记录描述：观察打钻过程中的喷孔、顶钻等明显突出预兆。
第三条参与现场盯守监督人员范围矿总工程师、防突矿长、通防副总等矿领导对现场盯守情况随机抽查，通防科业务主管及以上人员、通风区技术技术主管（副队长）及以上人员，被检区域技术主管、队长、书记。
第四条参与现场盯守监督次数要求（一）矿总工程师、防突矿长、通防副总等矿领导对现场盯守情况随机抽查（二）通防科业务主管及以上人员负责区域效果检验的现场盯守；并对区域验证盯守情况进行抽查，每人每月抽查次数不少于1次。
（三）通风区负责采掘工作面的区域验证盯守，技术主管每月不少于3次，分管防突的副队长每月不少于5次，副区长每月不少于5次，区长每月不少于3次。
（四）有区域效检、区域验证的区队必须有技术主管、队长、书记现场盯守。
第五条工作要求（一）每次区域效检及区域验证，必须有被检区域技术主管及以上人员现场盯守，否则效检员有权拒绝区域效检或区域验证。
该项工作由安检科负责监督落实。
（二）参与现场盯守监督的人员必须严格按照设计的参数进行监督，并协助做好区域效检和区域验证前的确认工作，确保仪器完好、钻孔角度、深度等符合设计要求，操作规范。
（三）参与现场盯守监督的人员必须监督现场操作的全过程并做好记录，认真观察描述钻孔施工中有无突出预兆，原始记录经效检员及本人签字后交通防科留存。
（四）区域效检、区域验证工作结束后，效检员认真填写原始记录、现场防突牌板和防突预测图，标记好起始点位置，并按要求报送防突报表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
掘进工作面突出危险性预测预报牌板
工作面名称 预测时间
孔号
预 测 孔 参 数
孔深
（m）
K1（Ml/g·min1/2) S（kg/m）
剖面图 平面图
说 明 1、因属倾斜煤层，预测孔布置3个，孔径42mm，孔深8～10m。 2、钻孔应尽量布置在软分层中，中孔位于巷道中部，并平行于掘进方向，其他钻孔的终孔点应位于巷道轮廓线外2～4m处。
3、钻孔每打1m，测定1次钻屑量，每隔2m测定1次钻屑解吸指标。
4、突出危险性的临界值：K1≥0.5Ml/g·min1/2，S≥6kg/m。
5、当预测为无突出危险时，每预测循环应留有5m的预测超前距。
预
测
结
果
K
1
（Ml/g·min1/2) Smax（kg/m） 突出危 险性
允许掘进距离（m） 超前保护距
离（m）
审
批
签
字
填表人 施工负责人 技术负责人
掘进工作面防突措施孔牌板
工作面名称 时 间 年 月 日 班 次
孔号
超 前 排 放 孔 参 数
孔深 （m） 仰角 （°） 俯角 （°） 水平角 （°） 方位角
（°）
动力现象描述
超 前 排 放 孔 布 置 图
平面图 剖面图
说 明 1、超前排放钻孔布置7个，孔径75mm（地质条件变化剧烈地带也可采用直径42mm的钻孔），孔深大于30m。在实际操作中，1号孔和5号孔可利用孔径为75mm的探水钻孔（孔深35m）兼作瓦斯排放孔。 2、钻孔应尽量布置在软分层中，中孔位于巷道中部，并平行于掘进方向，上帮孔的终孔点应位于巷道
上帮轮廓线外7m，下帮孔的终孔点应位于巷道下帮轮廓线外3m。
3、煤层赋存状态发生变化时，应及时探明情况，再重新确定超前钻孔的参数。
审 批
签 字
填表人 施工负责人 技术负责人 矿 长
掘进工作面防突措施效果检验牌板
工作面名称 时 间 年 月 日 班 次
孔号 检验孔参数 孔号 检验孔参数 孔号
检验孔参数
孔深 （m） K1 （Ml/g·min1/2) S （kg/m） 孔深 （m） K1 （Ml/g·min1/2) S （kg/m） 孔深 （m） K1
（Ml/g·min1/2) S （kg/m）
检 验 孔 布 置 图
平面图 剖面图
说 明
1、检验孔布置3个，并应布置在3个措施孔之间，孔径42mm，孔深8～10m。检验孔孔深应小于或等于
措施孔。
2、检验孔每打1m，测定1次钻屑量，每隔2m测定1次钻屑解吸指标。
3、突出危险性的临界值：K1≥0.5Ml/g·min1/2，S≥6kg/m。
4、如果测得的指标都在突出危险临界值以下，则认为措施有效，否则措施无效。当措施无效时，无论
措施孔还留有多少超前距，都必须采取防突补充措施，并再经效果检验，效果检验有效后，方可采取安全措
施施工。
5、效果检验有效时，允许的进尺量必须同时保证在巷道轴线方向留有不少于5m的措施孔超前距和不少
于2m的检验孔超前距。
预 测
结 果
K1 （Ml/g·min1/2) S
max
（kg/m）
突出危险性
允许掘进距离 （m） 效检孔超前保
护距离（m）
措施孔剩余超前
保护距离（m）
审批
签字
填表人 施工负责人 技术负责人 矿 长
掘进工作面允许掘进通知单
工作面名称 填 表 时 间 年 月 日 时
预测（或检验）结果
允许掘进距离（m） 预计截止时间 年 月 日
审 批
签 字
填表人 施工负责人 技术负责人 矿 长
掘进工作面允许掘进通知单
工作面名称 填 表 时 间 年 月 日 时
预测（或检验）结果
允许掘进距离（m） 预计截止时间 年 月 日
审 批
签 字
填表人 施工负责人 技术负责人 矿 长
掘进工作面允许掘进通知单
工作面名称 填 表 时 间 年 月 日 时
预测（或检验）结果
允许掘进距离（m） 预计截止时间 年 月 日
审 批
签 字
填表人 施工负责人 技术负责人 矿 长
织金县润丰煤矿
掘进工作面掘进进度日报表
工作面名称 预计时间 年 月 日至 月 日
时 间 允许掘进距离（m） 剩余掘进距离（m）
值班瓦检员
早 中 晚
织金县润丰煤矿
掘进工作面掘进进度报表
工作面名称 预计时间 年 月 日至 月 日
时 间 掘进距离（m） 剩余允许掘进距离（m）
值班瓦检员
早 中 晚
审 批
签 字
填表人 技术负责人 矿 长
