x3850x5堆叠说明
IBM3850X5服务器设置流程
IBM3850X5安装流程一、设置出厂缺省1.首次使用服务器时，需使用Configuration/setup Utility程序主菜单选项LoadDefault Settings来将Configuration/setup Utility重置出厂设置。
二、设置开机启动顺序1．System Configuration主目录，选Save Settings按Enter键。
2.选Boot Manager按Enter键。
3.选Add Boot Option按Enter键。
4.选Legacy Only按Enter键.5.按Esc回到Boot Manager.6.选Change Boot Order按Enter键.7.选择当前的启动项按Enter键.8.选Legacy Only按+将他至于装系统的设备之上，一般来说,就是在0号硬盘之上.按Enter键。
9.选择Commit Changes,按Enter键。
10.按Esc回到Boot Manager。
11.选择Reset System,按Enter键。
三、配置RAID此机型有raid卡，必须先做raid才能安装系统，否则找会找不到硬盘在开机画面，按F1进入BIOS选择System Settings选择Adpters and UEFI Drivers 适配器与“统一的可扩展固定接口驱动，继续回车进入选择LS2 EFI SAS Driver 下的PCI的驱动设置（一般是此选项下的第一个）选择Press 1 for EFI webBIOS 有两种方式进行BIOS管理，一个是WEB,一个是命令行方式。
选择web方式（数字键1 )点击startconfiguration wizard 配置向导new configuration 这里有三个选项，一个是clear configuration（清除配置），一个是new configuration（创建新配置,注：会清除之前的配置），另一个是add configuration （增加一个配置)，我们选择new configuration,让其先清除旧的，再建新的。
IBM-3850-X5安装Windows过程
IBM 3850 X5安装Windows过程一、上传软驱镜像文件1、网线一根，一端接入笔记本电脑，一端接入3850IMM管理接口，登陆IMM，地址：192.168.70.125，用户名/密码：USERID/PASSW0RD （数字0 非英文字母o）2、登陆IMM后的界面如下，点击Continue3、登陆以后，点击Remote Control>Start Remote Control in Single User Mode4、出现如下界面，点击TOOLS----launch Virtual Media --Add Image，添加做好的软驱镜像文件5、点击加载的软驱镜像文件Map选项，点击Yes确定6、填入一个名字（可随意）：FD二、设置RAID级别1、开机启动，当出现Ctrl+C的时候，按Ctrl+C进入设置RAID的界面2、点击Enter，进入如下界面3、点击RAID Properties，进入如下界面其中create IM Volume: 创建集成的RAID1，即2块盘镜像，以及1块热备盘Create IME Volume：创建集成的RAID1E，3到8块盘，包括1块热备盘Create IS Volume：创建集成Striping，即2到8块盘的条带化选择合适的RAID级别，点击Enter4、把光标切换到需要做RAID的磁盘上，按空格键把RAID Disk改为YES5、按Esc保存并退出重启三、加载阵列卡驱动1、当出现如下界面时按F6键出现如下画面时，按S选择需要的驱动，按Enter加载阵列卡驱动3、按Enter确定，继续安装四、安装操作系统五、删除上传的软驱镜像文件登陆IMM，点击PDOC，然后删除软驱镜像。
联想服务器X3850 X6 system x BIOS raid 配置
一、进入阵列卡配置界面并查看硬盘状态开机看到Lenovo System x Logo的时候按F1键进入BIOS配置界面依次进入System Settings / 系统设置Storage / 存储然后进入阵列卡，一般配备的是ServeRAID M5210或者M1215阵列卡进入Main Menu / 主菜单此界面即阵列卡配置主界面，然后进入Drive Management / 磁盘管理查看硬盘状态注意硬盘的状态，只有Unconfigured Good状态的硬盘才能配置RAID，Online状态表示该盘已在某个阵列中，JBOD状态表示该盘为单盘直通模式，Unconfigured Good状态与JBOD状态的相互转换请看下文“设置JBOD模式”二、创建RAID 0/1/5阵列进入阵列卡配置主界面，进入Configuration Management / 配置管理再进入Create Virtual Drive，创建一个阵列RAID Level / RAID级别选择RAID 0、RAID 1或者RAID 5。
本节只介绍创建RAID 5阵列的操作步骤，创建RAID 0或者RAID 1阵列参照本节操作执行注意：RAID 5等RAID级别需要阵列卡硬件支持或者激活相应功能，亦需要可配置硬盘数量满足最低要求，否则不会出现相应RAID级别或者该RAID级别为灰色不可选（如本机虽然已激活RAID 5/50功能，但不满足创建RAID 50硬盘数量最低要求：6块，所以RAID 50选项未出现）选择好RAID级别后进入Select Drives / 选取硬盘在将要加入阵列的硬盘上按空格或者回车键，然后Apply Changes / 应用更改。
注意：1、不同RAID级别有不同的硬盘数量要求，如RAID 5至少需要3块硬盘，RAID 1只能有2块硬盘，RAID 0无限制。
2、如果使用SSD / 固态硬盘配置阵列，需要将Select Media Type选项改为SSD。
IBM system x3850 M2 system x3950 M2 说明书 型说明书
注：在使用本资料及其支持的产品之前，请阅读第69页的『声明』中的一般信息。
第二版（2008年1月）©Copyright International Business Machines Corporation2008.All rights reserved.目录安全 (v)第1章简介 (1)IBM System x文档CD (2)硬件和软件要求 (2)使用文档浏览器 (2)本文档中的注意事项和声明 (3)功能部件和规格 (4)服务器的主要组件 (6)第2章安装可选设备 (9)安装准则 (9)系统可靠性准则 (10)在开启的服务器内部进行操作 (10)操作静电敏感设备 (10)安装热插拔硬盘驱动器 (12)加装DIMM (13)安装DIMM (16)安装内存卡 (17)加装微处理器 (18)安装ServeRAID-MR10k SAS控制器 (21)安装适配器 (22)完成安装 (23)连接电缆 (24)更新服务器配置 (25)SMP扩展电缆连接 (25)第3章服务器控件、接口、指示灯和电源 (29)前视图 (29)后视图 (31)服务器电源功能 (33)开启服务器 (33)关闭服务器 (34)第4章配置服务器 (35)使用ServerGuide设置和安装CD (35)使用Configuration/Setup Utility程序 (35)使用BMC控制器实用程序 (36)使用LSI Logic Configuration Utility程序 (36)使用LSI Logic MegaRAID Storage Manager程序 (36)使用可扩展分区Web界面 (36)第5章更新IBM Director (41)第6章解决问题 (43)诊断工具概述 (43)POST蜂鸣声代码 (44)POST错误代码 (44)故障诊断表 (47)CD驱动器或DVD驱动器问题 (47)©Copyright IBM Corp.2008iii一般问题 (48)硬盘驱动器问题 (48)间歇性问题 (48)USB键盘、鼠标或定位设备问题 (49)内存问题 (50)微处理器问题 (51)显示器问题 (51)可选设备问题 (54)电源问题 (55)串行设备问题 (56)ServerGuide问题 (57)软件问题 (57)通用串行总线（USB）端口设备问题 (58)视频问题 (58)光通路诊断 (58)使用光通路诊断来诊断问题 (58)提醒按钮 (61)光通路诊断面板 (61)附录.获取帮助和技术协助 (67)请求服务之前 (67)使用文档 (67)从万维网获取帮助和信息 (67)软件服务和支持 (68)硬件服务和支持 (68)IBM台湾产品服务 (68)声明 (69)商标 (69)重要注意事项 (70)产品回收和处理 (71)电池回收计划 (72)德国光泽度使用条例声明 (73)电子辐射声明 (73)联邦通讯委员会（FCC）声明 (73)加拿大工业部A类辐射规范符合性声明 (74)Avis de conformitéàla réglementation d’Industrie Canada (74)澳大利亚和新西兰A类声明 (74)英国电信安全要求 (74)欧盟EMC指令符合性声明 (74)繁体中文A类警告声明 (74)简体中文A类警告声明 (75)日本干扰自愿控制委员会（VCCI）声明 (75)韩语A类警告声明 (75)索引 (77)iv IBM System x3850M2和System x3950M27141型：安装指南安全Before installing this product,read the Safety Information.Antes de instalar este produto,leia as Informações de Segurança.Pred instalací tohoto produktu si prectete prírucku bezpecnostních instrukcí.Læs sikkerhedsforskrifterne,før du installerer dette produkt.Lees voordat u dit product installeert eerst de veiligheidsvoorschriften.Ennen kuin asennat tämän tuotteen,lue turvaohjeet kohdasta Safety Information.Avant d’installer ce produit,lisez les consignes de sécurité.Vor der Installation dieses Produkts die Sicherheitshinweise lesen.Prima di installare questo prodotto,leggere le Informazioni sulla Sicurezza.Les sikkerhetsinformasjonen(Safety Information)før du installerer dette produktet.©Copyright IBM Corp.2008vAntes de instalar este produto,leia as Informações sobre Segurança.Antes de instalar este producto,lea la información de seguridad.Läs säkerhetsinformationen innan du installerar den här produkten.要点：本文档中的每条警告和危险声明都带编号。
联想服务器X3850 X6 配置RAID5

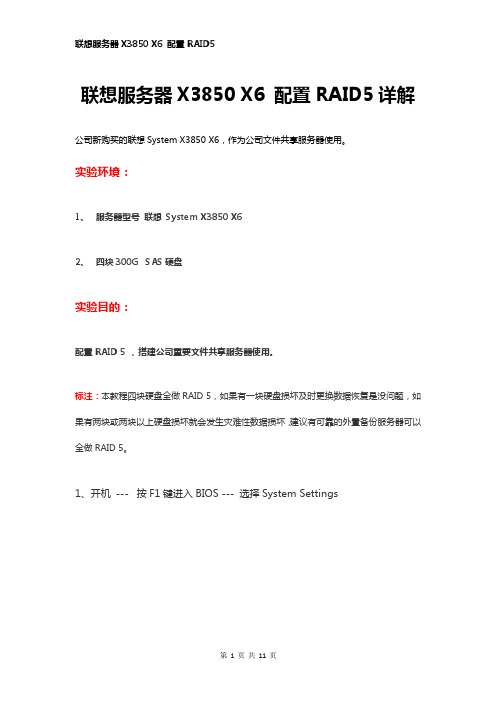

联想服务器X3850 X6 配置RAID5详解公司新购买的联想System X3850 X6，作为公司文件共享服务器使用。
实验环境：1、服务器型号联想System X3850 X62、四块300G SAS硬盘实验目的：配置RAID 5 ，搭建公司重要文件共享服务器使用。
标注：本教程四块硬盘全做RAID 5，如果有一块硬盘损坏及时更换数据恢复是没问题，如果有两块或两块以上硬盘损坏就会发生灾难性数据损坏，建议有可靠的外置备份服务器可以全做RAID 5。
1、开机--- 按F1键进入BIOS --- 选择System Settings2、选择Storage3、选择阵列卡4、选择Main Menu5、选择Virtual Drive Management 查看是否有配置RAID6、显示没有配置任何RAID7、选择Configuration Management8、选择Create Virtual Dirve9、选择Select RAID Level ----- 选择RAID 510、选择Select Drives From11、选择Select Drives12、选中四个硬盘----- 选择Apply Changes13、选择OK14、选择Save Configuration15、选择YES16、选择OK17、选择Virtual Drive Management18、选择已经创建好的RAID 519、选择Operation ----- 选择Fast Initiallzation （快速初始化）联想服务器X3850 X6 配置RAID5第 11 页 共 11 页20、选择Go（执行）21、选择Yes。
x 产品技术支持信息周报 (2010年九月第二版)
三.x3550M3硬盘扩展选件?A：x3550M3标配是4个2.5"的硬盘插槽，可以通过添加硬盘背板扩展到8个硬盘插槽。
硬盘扩展选件为59Y3951或59Y3992（带8硬盘挡板）。
四.x3620M3如何安装内存?A：x3620M3需要为每颗CPU至少安装一根内存，内存安装方法如下图：具体请参考x3620M3安装指南(中文文档请下载：69y4002_simplified_chinese.pdf)：/support/entry/portal/docdisplay?lndocid=MIGR-5084233&brandind=5000008五.x3690X5内存扩展选件?A：x3690X5标配的内存插槽为16个，添加一个内存板后可扩展到32个内存插槽，选件为：60Y0323。
六.x3850X5怎样加内存使性能最好?A：x3850X5加4颗CPU时，在8个内存版上加32根或64跟大小类型一样的内存。
可参考x3850X5的用户手册：/cn/support/viewdoc/detail?DocId=FYZO-84C2W4 请参考文档中的“表 5. 高性能内存卡安装顺序”。
七.x3850X5是否支持硬盘混插?A：x3850X5支持8个2.5"的SAS硬盘或者16个1.8"SSD硬盘，支持最大4个SAS硬盘与8个SSD硬盘混插。
x3850X5标配4个2.5"的硬盘托架，扩展到8个硬盘需要添加4硬盘背板选件：59Y6135。
注：混插需要更换硬盘背板，1.8"SSD硬盘背板的选件号：59Y6213。
八.HX5最多上SSD盘的数量?A：一个HX5可以上2个SSD盘，两个HX5堆叠时可以上4个SSD盘。
九.HX5堆叠时的IO扩展卡可以上几个?A：2个HX5 堆叠 有2个CIOv + 2个CFFh。
如下图：十.DS3950是否可以添加端口扩展子卡?A：不可以。
DS3950分为94H和98H两个机型，其中94H的每个控制器有2个8Gb FC端口，2个RJ45和一个RS232的管理口，以及2个连接扩展柜的端口；而98H则比94H的每个控制器多两个iSCSI端口。
IBM System x3850 8864 型 说明书
注：在使用本资料及其支持的产品之前，请阅读第73页的『声明』中的一般信息。
第五版（2006年9月）©Copyright International Business Machines Corporation2006.All rights reserved.目录安全 (v)第1章System x3850服务器 (1)相关文档 (1)本文档中的注意事项和声明 (2)功能部件和规格 (3)服务器的出厂配置？ (4)可靠性、可用性和可维护性 (6)IBM Director (7)Update Xpress程序 (7)服务器控件、接口、指示灯和电源 (8)前视图 (8)后视图 (9)服务器电源功能 (11)第2章安装选件 (13)服务器组件 (13)I/O板内部接口和跳线 (14)内存卡接口 (15)内存卡指示灯 (15)微处理器板接口和指示灯 (16)PCI板接口 (17)PCI板指示灯 (17)安装准则 (18)系统可靠性准则 (18)在开机状态下对服务器内部进行操作 (19)操作静电敏感设备 (19)卸下外盖和挡板 (20)安装热插拔电源 (20)安装适配器 (22)安装IBM Remote Supervisor Adapter II SlimLine (25)安装ServeRAID-8i适配器 (26)安装热插拔硬盘驱动器 (27)内存条 (29)Active Memory (30)卸下和更换内存卡 (31)安装内存条 (33)安装微处理器 (38)完成安装 (41)连接电缆 (43)更新服务器配置 (44)第3章配置服务器 (45)使用Configuration/Setup Utility程序 (46)启动Configuration/Setup Utility程序 (46)Configuration/Setup Utility菜单选项 (46)密码 (50)使用ServerGuide设置和安装CD (51)ServerGuide功能 (52)©Copyright IBM Corp.2006iii设置和配置概述 (52)典型操作系统安装 (52)不使用ServerGuide安装操作系统 (53)使用Boot Menu程序 (53)配置千兆以太网控制器 (53)使用PXE引导代理实用程序 (54)启动PXE引导代理实用程序 (54)PXE引导代理实用程序菜单选项 (54)安装和使用BMC控制器实用程序 (55)使用OSA SMBridge管理实用程序启用和配置SOL (55)安装OSA SMBridge管理实用程序 (64)使用BMC控制器实用程序 (66)使用SAS/SATA Configuration Utility程序 (67)启动SAS/SATA Configuration Utility程序 (67)SerialSelect Utility菜单选项 (68)Disk Utilities (68)使用ServeRAID Manager (68)配置控制器 (68)查看配置 (69)第4章更新IBM Director (71)附录.声明 (73)商标 (73)重要注意事项 (74)产品回收和处理 (75)索引 (77)iv IBM System x38508864型：用户指南安全Before installing this product,read the Safety Information.Antes de instalar este produto,leia as Informações de Segurança.Læs sikkerhedsforskrifterne,før du installerer dette produkt.Lees voordat u dit product installeert eerst de veiligheidsvoorschriften.Ennen kuin asennat tämän tuotteen,lue turvaohjeet kohdasta Safety Information.Avant d’installer ce produit,lisez les consignes de sécurité.Vor der Installation dieses Produkts die Sicherheitshinweise lesen.Prima di installare questo prodotto,leggere le Informazioni sulla Sicurezza.Les sikkerhetsinformasjonen(Safety Information)før du installerer dette produktet.©Copyright IBM Corp.2006vAntes de instalar este produto,leia as Informações sobre Segurança.Antes de instalar este producto,lea la información de seguridad.Läs säkerhetsinformationen innan du installerar den här produkten.要点：本文档中的所有警告和危险声明均以编号开头。
IBM3850X5
日期：品名产品介绍（Description）数量（Qty）单价Unit Price3850X54U机架式服务器，标配两个Intel 四核Xeon E7520处理器(1.86GHz, 18M缓存)，可扩至八路处理器，标配2块内存板，32GB(8x4GB) 1066MHz DDR3内存，最大可扩充至3TB，6*300G 2.5寸SAS 10K硬盘，支持8个2.5" SAS热插拔硬盘.主机带两个千兆以太网卡，标配2个热插拔电源，DVD，标配MR5015 RAID卡 支持RAID 0/1/5，三年4*7*24小时有限服务1￥75,000.00含17%增值税发票Total Price：品名产品介绍（Description）数量（Qty）单价Unit Price3850X54U机架式服务器，标配两个Intel 六核Xeon E7540处理器(2.0GHz, 18M缓存)，可扩至八路处理器，标配2块内存板，32GB(8x4GB) 1066MHz DDR3内存，最大可扩充至3TB，6*300G 2.5寸SAS 10K硬盘，支持8个2.5" SAS热插拔硬盘.主机带两个千兆以太网卡，标配2个热插拔电源，DVD，标配MR5015 RAID卡 支持RAID 0/1/5，三年4*7*24小时有限服务1￥97,000.0042C20694GB HBA-E Emulex芯片2￥3,500.00含17%增值税发票Total Price：13-04-21合计Sum Price￥75,000.00￥75,000.00合计Sum Price￥97,000.00￥7,000.00￥104,000.00。
X3850做3个raid1
X3850-6块硬盘做raid1+raid1+raid1
开机后到这里：
点击configuration wizard
默认，点next
点next
选中第一行，点add to array
第二行 点add to array
点accept DG
Next
点add to span
Next
根据右边的填写左下角的多少GB
点accept
等2秒右上角变为optimal 然后点左下角的home
Raid1做完后，按以上步骤再做两个
Raid1+raid1+raid1已完成 点exit
开始sever guid 8.30
到这里时检查看是否正确
IBM服务器X全系列详解豪华版(安徽四星信息科技有限公司)
以合理的价格提供卓越的性能和可靠性
要点
• 以合理的价格获得卓越的性能
• 通过附带软件的平台简化安装和管理
• 利用经过测试和认证的IBM技术获得公认的
可靠性和质量
高价值、低成本
对于寻求在可靠平台上运行的企业应用程序的小型企业和成长 中企业而言，X3100 M3提供了在成本和性能方面两全其美的解 决方案。
了解
核心价值观
成就客户 创新为要 诚信负责
*
IBM system X系列
“灵活性，性能，整合”
System x 为高效的数据中心提供了功能强 大、灵活且价格可承受的新系统
重新定义X
针对工作负载进行优化的系统针对智慧地 球设计的智慧系统
虚拟化
IBM、Vmware和Intel的虚拟化能力，助您的IT 基础架构更上一级。
智能新一代，英特尔®至强®处理器5600
高性能、可扩展的塔式服务器为您提供高可靠，坚若磐石 的桌边服务器系统
要点
• 通过存储升级选件和更高的内存容量实现更 高的灵活性 • 通过增强的RAID支持和系统管理工具实现高 可用性 • 利用最新的英特尔至强处理器技术实现更快 的处理速度和智能型节能设计
随需增长
高效的电源管理
为了实现节能，X3200 M3提供了高效电源（因型号而 异）和对能源使用监控工具IBM system Director activenergy manager的支持
卓越的易管理性和安全性
管理您的IT环境并解决安全问题不再是非常大的困难且需要大量资 源的工作。X3200 M3通过集成管理模块和可信平台模块等功能提供 了增强的易管理性和安全性，从而帮助您优化流程
处理器 四核英特尔至强处理器3400系列（x3405 2.66GHz/8Mb/1333MHz或x3403 2.40GHz/8Mb/1333MHz）、 双核英特尔酷睿i3MHz540(3.06GHz/4Mb/1333MHz)、 双核英特尔奔腾G6950（2.8GGHz/3Mb/1066MHz） 或双核英特尔赛扬G1101（2.26GHz/2Mb/1066MHz） 外形 塔式/5U 内存 1x1GB或1x2GB标准，高达4个内存插槽支持 16GB 1333MHz DDR3 UDIMM 硬盘 最高支持4TB 网络接口 集成千兆以太网 RAID 内嵌RAID0、1或集成3Gbps硬件RAID0、1（根据型号不同） 电源 1/1 350W固定电源
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IBM x3850x5 两节点配置说明
首先确认堆叠的两台服务器是否满足下列条件：
1. 每台x3850X5必须配满4颗相同的CPU
2．两台机器相连使用一个46M0072（IBM x3850 X5 and x3950 X5 QPI Scalability Kit , 包括4根QPI线缆）
(配置2节点8路的时候，会使用4根QPI线缆进行连接，不再需要QPI Wrap Card) 3．每个CPU必须两块内存扩展板（也就是每台x3850x5都需要满配内存板）4．内存配置要求如下：
每台x3850x5每个内存板至少配2个DIMM，即八个内存板上共配16个DIMM. 考虑性能因素，建议配32个DIMM.
5. 两台x3850x5的uEFI，IMM，FPGA版本必须一致。
（如果不同，请通过IMM模块全部升级到最新，升级顺序 IMM（等待6分钟后）－FPGA（更新后需要断电）－UEFI）
当前面的条件都满足后，将两台服务器关机并断电后，通过46M0072的四根QPI 线缆物理连接。
如下图，首先将服务器原来两个QPI Wrap Card（红色箭头指向位置）取出。
然后连接QPI电缆：
确定哪台机器为主节点，将QPI连接线的J1-J2一端插入该服务器的QPI接口，J3-J4一端插入从节点服务器QPI接口中。
连线顺序为：
主节点1－从节点1，主节点2－从节点3，
主节点3－从节点2，主节点4－从节点4
连接完成后如下图（上主下从）：
物理连接结束后，将两台主机的IMM卡和笔记本电脑连接到同一个交换机上，并更改其中一台主机的IMM卡IP地址为192.168.70.126/255.255.255.0 (缺省都为192.168.70.125)。
通过笔记本登入到IMM卡中，如下图配置双节点（和
x3950M2配置类似），
通过IMM卡我们可以观察节点堆叠的状态，双节点堆叠后启动，第一次启动会很长时间，请耐心等待。
直到firmware 界面出现，
硬件自检，会看到两台服务器的两张阵列卡和2张万兆网卡的四个端口：
操作系统启动后，我们会看到8CPU 和256GB内存。
系统会提示找到新硬件，我们看到从节点的CPU和其他设备被识别出来：
配置完成。
