第二讲染整设备自动化

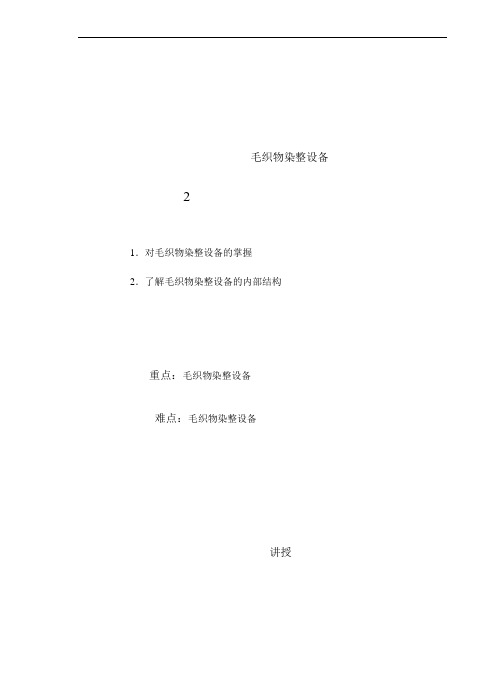

毛织物染整设备教案

毛织物染整设备21.对毛织物染整设备的掌握2.了解毛织物染整设备的内部结构重点:毛织物染整设备难点:毛织物染整设备讲授1、毛织物染整设备织物上机检验时,应先核对布卡,了解品种、色泽、花号、色2、毛织物后整理设备这是将已经过检布机检验,量码及开剪的布段,抽取若干段进行逐幅检查。
3、毛织物其他设备P202 1第1-2课时一、引入今天,我们将开始上新的设备课——毛织物染整设备。
这里就介绍毛织物染整设备。
望大家认真学习。
二、进入新课1.织物上机检验时,应先核对布卡,了解品种、色泽、花号、色位,并检查卡上各工序有无疵病记录,做到心中有数。
检布时按不同类型疵点,做上不同标记(在布边钉以色线或布条),遇分匹缝头处,在左侧布边用小剪剪开裂口,以便开剪。
如发现连续性疵病较多时,需与剪布工相互取得联系。
(二)手工检查这是将已经过检布机检验,量码及开剪的布段,抽取若干段进行逐幅检查。
织物外观以正面为主,对于正反面外观相似的产品,则正反面均需检查。
手工检查在验布台上逐幅翻查,检查较为仔细,可以弥补检布机检查准确度的不足。
2、量布为了便于成品计数和折叠包装,在检布后,织物在量布机上测量长度。
当织物在量布机上图4-4 检布量布联合机1—检布机 2—调节箱 3—量布机量到一定数量后,将布从量布台上拉出,然后检点长度(一般量布机上传布刀折成的布幅长度为1m),根据要求开剪。
检查量布可在联合机上进行。
如图4-4为检布量布联合机。
3、定级分等定级分等一般在量布检点长度开剪时同时进行,定级分等按织物内在质量与外观质量结合评等。
定级分等后接着盖头梢印,贴说明书,标厂名、出厂年月日以及布的长度、幅宽与等级、规格等。
每匹或每段印染布上,均需粘贴成品说明书。
说明书色泽规定:一等品白纸红字,二等品白纸绿字,三等品白纸蓝字,等外品白纸黑字。
4、包装和标志印染成品的包装和标志,内销产品按国家标准规定办理,外销产品按外贸合约规定办理。
(一)印染布成件成件分整匹布和拚件布两种,整匹印染布以匹长3Om 计,每件布总长度规定如表4-5所示。
染整设备的选型与配置

染整设备的选型与配置1. 引言染整设备是纺织行业中非常重要的设备之一,它主要用于对纺织品进行染色和整理。
染整设备的选型和配置直接关系到染整工艺的稳定性、效率以及产品质量的提升。
本文将从设备选型和配置两个方面,介绍染整设备的相关知识。
2. 设备选型在选择染整设备时,需要考虑以下几个方面:2.1 生产规模和产能首先需要明确生产规模和产能需求。
根据企业的生产计划和市场需求,确定每天需要染色和整理的纺织品数量,以此作为选择设备的依据。
通常情况下,大规模生产需要配置多台染整设备来提高产能。
2.2 设备品牌和质量设备品牌和质量直接影响染整过程中的稳定性和可靠性。
选择知名品牌的设备可以降低维修和保养的成本,并能提供更好的售后服务。
同时,还需考虑设备的技术水平,包括染色速度、温控系统、自动化程度等因素。
2.3 染色工艺要求不同的纺织品染色工艺要求不同,如温度、时间、染液的搅拌方式等。
选择适合染色工艺的设备可以提高染色效果和产品质量。
此外,还需考虑设备的灵活性,是否能满足不同染色工艺的要求。
2.4 成本考虑设备的选型还需要考虑投资成本和运营成本。
除了设备本身的价格外,还需考虑能耗、维修费用、人工成本等因素。
合理的设备选型可以降低成本并提高经济效益。
3. 设备配置染整设备的配置包括设备的布局和配套设备的选择。
3.1 设备布局设备布局要考虑生产工艺的流程、空间利用率以及操作员的安全和舒适性。
一般来说,染整设备应按照原料输入、染色过程和最终产品收集的顺序进行布局。
3.2 配套设备染整过程中需要配套使用一些设备,如洗涤设备、干燥设备、搅拌设备等。
这些设备的选型应与染整设备相匹配,保证染整过程的连续性和效率。
同时,还需考虑这些配套设备的质量和可靠性。
3.3 自动化配置随着科技的发展,染整设备的自动化程度越来越高。
自动化配置可以提高生产效率、降低人工操作的错误率,并提供更好的生产数据分析能力。
在配置设备时,可以考虑自动化功能来提高生产效益。
染整设备知识点

1.试述平幅进布装置由哪些部分组成,各起什么作用?平幅进布装置:张力杆、紧布器、导布辊、吸边器,扩幅装置①张力杆作用:适当增加织物的经向张力,不能调节张力。
②紧布器作用:在一定范围内增加并可调节织物的经向张力。
③导布辊作用:a 支撑引导平幅织物b给织物一定张力④吸边器作用:a使织物能按照一定的位置进入加工设备,不过分左右游动。
b消除织物折皱,防止织物被轧伤或处理不匀。
⑤扩幅装置作用:防皱去皱,通过机械作用控制织物纬向(横向)收缩并给予织物适当的扩展力。
2.张力杆和紧布器调节织物经向张力有什么区别?张力杆:利用平幅之物与相互平行的各张力杆的包绕摩擦以增加进机织物的经向张力,不能调节张力。
紧布器:调节织物与紧布杆接触的包角α,从而可调节织物经向张力的大小,在一定范围内增加并可调节织物的经向张力。
3.吸边器有什么作用?小轧辊吸边器的安装注意事项。
吸边器作用:是平幅导布装置的组成部分。
它成对安装在各平幅机台进布口的前方,使织物能按照一定的位置运行,不过分左右游动,并能平直无折皱地进入机台。
注意事项:压辊需要给予织物必要的摩擦力,使织物纬向不打滑;在5~20°范围内调节,过大使织物与轧点辊面间开始打滑;摩擦力与施加与轧辊的压力p 有关。
当织物正常位置运行时,左右两边的吸边器毎对小压辊给与织物两边扩幅力相等,轧辊正常接触;织物向左边歪斜一定位置,布边碰到触杆卸压减弱扩幅力;织物迅速回移,使布边离开触杆,左边小压辊立即恢复压力,又能与右边扩幅力平衡。
4.螺纹扩幅辊的种类及安装要求螺纹扩幅辊分为主动螺纹扩幅辊和被动螺纹扩幅辊。
安装要求:主动螺纹扩幅辊的扩幅原理与螺纹扩幅板相同,其螺纹箭头指向和回转方向都与织物运行方向相反。
被动螺纹扩幅辊是由运行的平幅织物拖动回转,其螺纹箭头指向和回转方向都与织物运行方向相同。
使用中应经常检查螺纹表面是否光滑,不允许存在缺口,以防擦伤织物和产生条花。
还应经常清除嵌入螺纹凹槽的短纤维,使其发挥应有的扩展去皱效果。
染整单元过程与设备5

参考文献 思考题口与织物的位置:切烧、对烧、透 烧
透烧-适用于厚重织物烧毛,当坯布经过火焰时是相对冷的 ,由于坯布含有一定量的残留水分,当1300℃的火焰接触到 冷和湿的坯布时,在坯布和火焰间造成空气/蒸汽缓冲层, 其阻碍烧毛烧到坯布的底部。透烧火焰以直角撞击织物,火 焰可以将缓冲层挤压通过织物。
除去织物表面的绒毛、 经纬纱线间的绒毛, 获得光洁表面的工艺 过程。
• 烧毛的作用:
• 防止后加工过程中产生某些疵病 1. 织物容易沾染灰尘 2. 染色时沾滚筒 3. 丝光液回收困难 4. 布面光泽性差 5. 印花时拖浆及拖刀 6. 起毛起球 7. 影响花纹清晰度
参考文献 思考题 回主目录
返回
18:38
参考文献 思考题 回主目录
返回
18:38
对烧
透烧
切烧
Tangential singeing Flame passes tangentially over the fabric bended over a water cooled roller recommendable for fabrics which cannot tolerate direct exposure to flame and for repair of filamentation
3. 冷却滚筒 由三只直径为570mm夹层通流动冷水的滚筒 组成,为预防涤棉织物烧毛后产生折痕,须经喷风或冷 水冷却辊至布面50℃以下。
参考文献 思考题 回主目录
返回
18:38
1、进布装置
• 作用
– 使织物平整无皱地按照一定的位置进入机台 – 组成:导布木条、紧布器、吸边器、导布辊 – 避免织物起皱,进布装置要高些、长些,以增加织物的经向
染整设备原理

参考文献 思考题
主目录
返回
焊不锈钢丝旳螺纹扩幅辊
不锈钢板条扩幅辊
合用于针织物、毛织物、丝织 物以及某些易被擦伤旳稀薄织物。
参考文献 思考题
主目录
返回
扩幅弯辊
a. 弧形轴固定不动; b. 套筒:经过轴承装在芯轴上,
游动辊 固定辊
正常接触 (加压)
超边分离 (释压)
V
触边器
a.左视图
b.主视图
吸边器工作原理图
参考文献 思考题
主目录
返回
吸边器工作原理
吸边器压辊由织物拖动且两者不打滑。
f1,f2分别为一只压辊
表面予以织物旳周向摩 擦力和轴向摩擦力。
L0为压辊扩展织物旳有
效长度 半幅织物内旳扩展量
△B/2=L0tanαsinα
参考文献 思考题
主目录
返回
导布辊主动回转时对平幅织物经向张力旳影响
V
主动导布辊
T2 f
T3
织物由主动导布辊 牵引运营
辊面与织物之间 不存在相对滑动,辊 面与织物之间存在静
f 摩擦力f3
导布辊从动力部分取
得力矩M,克服轴承给
导布辊轴颈旳摩擦阻 力
T3< T2
参考文献 思考题
主目录
返回
平幅织物在被动导布辊面上旳纬向受力分析
参考文献 思考题
主目录
返回
• 导布辊: 使织物转换方向及支撑和引导织物运营。
参考文献 思考题
主目录
返回
平幅进布装置旳构成
第一节
• 导布辊旳构成:轴头、闷头和辊体。一般用镀铬无缝钢
管或不锈钢管制成,也能够使用包覆层。
• 导布辊分类:按运动状态分类
染整设备操作与维护教学设计 (2)

染整设备操作与维护教学设计1. 课程介绍该课程是面向纺织相关专业学生的必修课程,主要介绍染整设备的操作与维护知识。
通过本课程的学习,学生将掌握常见染整设备的基本原理、操作流程及故障排查与维护技能,为日后的实践工作提供保障。
2. 教学内容2.1 染整设备概述本部分主要向学生介绍染整设备的分类、结构、工作原理以及适用范围等基础知识,为后续具体的设备操作打下基础。
2.2 常见染整设备的操作实践本部分主要围绕常见的染整设备进行操作实践。
包括预处理设备、色浆配制设备、染色机、干燥机、定型机等的操作流程。
要求学生通过实践掌握设备的具体操作流程,并注意安全操作。
2.3 故障排查与维护本部分主要介绍染整设备常见的故障和维护方法。
通过学习本部分的知识,学生将能够进行简单的故障排查和设备维护。
3. 教学方法3.1 讲授教学法通过讲授的方式向学生介绍染整设备的基本知识和操作流程。
3.2 操作实践教学法通过对常见染整设备进行实际操作,使学生掌握具体的操作流程和技能。
3.3 课外拓展教学法布置课外任务,要求学生观察家庭中的染整设备,了解其结构和工作原理,并撰写报告,以提升学生的对染整设备的认知和理解。
4. 教学评估4.1 提问与回答在讲授部分和实践操作中,随时提问学生并进行回答,以检测学生对染整设备知识的掌握情况。
4.2 操作任务考试对学生进行染整设备操作任务考试,检测他们的操作能力和安全知识。
4.3 课外任务报告对学生的课外任务报告进行评估,检测他们对染整设备的认知和理解。
5. 实施方案本课程在授课前,将完整的教学大纲的授课计划,并根据具体情况制定授课计划,并与学生沟通交流,确立授课目标和学习计划。
6. 总结染整设备操作与维护教学是一个关键的课程,它将为纺织相关专业的学生们提供实践技能和理论知识。
本课程的实施将为学生的职业发展提供良好的基础,帮助他们在未来纺织染整的实践工作中取得成功。
染整设备的选型配置及平面排列课件
根据实际生产情况和工艺要求,对设备排列进行优化,提高生产效率和产品质量 。
实例分析
以某染整企业为例,对其设备排列进行优劣分析,提出改进方案,并评估改进效 果。
04 染整设备的维护保养与常 见问题处理
设备的日常维护保养方法
定期检查
按照设备制造商的推荐,定期对 设备进行详细检查,以确保设备
处于良好的工作状态。
安全警示标识
在染整设备上设置明显的 安全警示标识,提醒操作 人员注意安全事项。
05 染整设备的环保与节能技 术应用
染整设备对环境的影响及治理措施
染整设备对环境的污染
染整设备在生产过程中常常会产生废水、废气和固体废弃物 等污染物,对环境造成负面影响。
染整设备环保治理措施
为减少染整设备对环境的污染,应采取一系列环保治理措施 ,如废水处理、废气处理和废弃物回收等。
设备配置的合理性与优化建议
01
02
03
04
根据生产需求合理配置设备种 类和数量,避免设备闲置和浪
费。
优化设备排列布局,提高生产 流程的顺畅性。
加强设备维护和保养,提高设 备使用寿命和稳定性。
引入先进的生产管理理念和技 术,提高生产效率和产品质量
。
03 染整设备的平面排列
平面排列的设计原则和要求
绿色染整发展前景
随着环保意识的不断提高和技术的不断进步,绿色染整将成为未来染整行业的主流发展趋势,实现可 持续发展。
06 染整设备选型配置及平面 排列的实践应用案例分析
案例一
方案背景
某印染企业面临设备更新和工艺 升级的需求,需要合理选型配置 及平面排列染整设备,以提升生
产效率和产品质量。
方案描述
染整工艺设备1
教授
Professor.
Tel: Email:
67792618 13777386268 wangv@
目标:讲授富有趣味性、实用性、启发性的一门课程
PPT文档演模板
染整工艺设备1
Dyeing & Finishing Equipment Fundamentals
染整工艺设备
一. 什么是染整工艺设备,包含哪些内容? What is it , dyeing and finishing equipment.
In this seminar you will learn the basic concepts of textile wet processing equipment which include
preparation, dyeing, printing, and finishing facilities.
PPT文档演模板
16:53
染整工艺设备1
印染企业一瞥
PPT文档演模板
16:53
染整工艺设备1
Why should we attend the lesson
• 一 染整专业学生必备素质 • 二 面临就业时竞争优势,拓宽就业途径 • 三 成就了国家高速发展,也成就了成功传奇 • 四 课程有本身的趣味性
学习思路: 作用 结构 原理 性能 如何正确使用,发展趋 势 建立学科体系,掌握一个学科的骨架脉络,在实际工作中 不断充实,变成了活的知识。
PPT文档演模板
16:53
染整工艺设备1
推荐参考教材
• 1. Encyclopedia of Textile Finishing Prof.Dr.Hans-karl Rouette , 2008
染整新技术知识点
染整新技术知识点1、什么是针织物?定义:把纱制成线圈,再将线圈连接起来而制成的织物称为针织物; 针织物由纱线弯曲成线圈,相互按一定规律串套联结而成,是纺织品的重要一族,和梭织物、非织造织物列为纺织品的三大门类2、什么是针织物的染整加工?针织物的染整加工是借助各种机械设备通过化学、机械或生物的方法,对针织物进行处理的加工过程。
3、染整加工的目的是什么?染整加工是针织物生产的三大工序之一,其目的是为了改善针织物的外观和服用性能,增加针织物的花色品种,提高针织物的档次和附加价值,或赋予针织物特殊功能,满足各行业对针织物性能的要求。
4、针织物的染整加工的内容?简要介绍一下每一过程。
主要内容包括针织物的前处理、染色、印花和整理。
①前处理主要是采用化学方法去除纤维特别是天然纤维上的各种杂质,改善针织物的外观和服用性能,并为染色、印花和整理等后续加工提供合格的半成品②染色是通过染料或涂料和纤维发生物理或化学的结合,使针织物获得鲜艳、均匀和坚牢的色泽③印花是用染料或颜料在针织物上获得各色花纹图案;④整理是根据纤维特性和成品要求,通过化学或物理化学作用改进针织物的外观、形态稳定性,进一步提高针织物的服用性能或赋予针织物以抗菌、阻燃、拒水、拒油、抗静电、芳香等特殊性能。
5、针织物染整加工的主要特点针织物由线圈套结而成,初始模量低,延伸性好,在外力作用下很容易伸长。
针织物在前处理、染色、水洗等湿、热加工中,如果纵向受到较大的、反复的拉伸作用,线圈会转移,圈柱延长,圈弧曲率半径缩小,纱线和纤维产生弯曲,织物长度增加,宽度变窄。
这时即使松弛,伸长部分也不能全部回缩,但在洗涤并受到相反力作用时,产生的伸长会回缩,导致针织物缩水,并且形态发生变化。
为了保持针织物形态稳定,降低缩水率,在染整加工中,应采用松式加工,尽量避免织物在湿态下伸长。
6、针织物染整加工的重要方向目前,针织物的染整加工向单机加工方向发展,即煮练、漂白、染色在同一台染色机内进行,一次进布,分段完成煮练、漂白和染色,而且,煮练和漂白往往一浴进行。
染整工艺设备(一)
右手车
返回
染整工厂的类型
按产品结构划分:
1 棉、麻、化纤及其混纺织物
2 毛织物 3 针织物 4 丝织物 5 色织物 6 纱线、毛线
按生产规模划分
大型厂:
中型厂: 年
小型厂:
≥5000万米/年 1500~5000万米/
≤1500万米/年
7 绒类织物(灯芯绒、平绒)
上一内容 下一内容 回主主目目录录
返回
三多
染整设备 特点
大
三高 重
长
上一内容 下一内容 回主主目目录录
返回
三多:
1、设备种类多:染整加工的对象多, 如:散纤维、纱线、 机织物、针织物等,不同的织物,染整加工的方法不同,使 用的设备也不同。
2、设备使用的材料多 铸铁、碳钢、橡胶、纺织纤维、 塑料、不锈钢、聚四氟乙烯等。
3、单元机通用性多 有些单元机是可以通用的,“轧、洗、 烘、蒸”四大类如:平幅轧水机、平幅轧液机、平幅水 洗机、烘燥机以及蒸洗机等。
• By studying , you will find it fits for following post.
• product development personnel, • dyers, dye and chemical suppliers, • fabric and yarn producers, • finishers, printers, garment dyers, • marketing and sales personnel, • and technical service personnel.
Acquire technical knowledge of the basic principles of preparation, dyeing and finishing
