密封轴承的结构和材质
轴承带防尘盖与带密封圈，两个性能不同，一个是防尘，一个是密封。防尘是防止灰尘进入
电机内部;密封不仅外部尘土进不去而且内部油脂也不易流出。外部不干净的油脂也不易流
进。
实际应用中两者差别有，不是太大。轴承一般均有内外油盖，已经起到此作用，只有在特
定条件下才需要。防尘用Z表示，密封用S表示，(毡圈密封用FS表示;橡胶密封用LS表
示)。
ZZ：挡圈式钢板轴承防尘盖
微型轴承用，冲压加工的金属钢板用弹簧紧圈固定在外圈上的结构。
ZZ：冲压式钢板轴承防尘盖
减少油脂渗出，用冲压加工把金属钢板加固在外圈上的结构。
密封圈
TT：挡圈式特富龙轴承密封圈
主要用于微型轴承，把加入玻璃纤维的特富龙密封圈用弹簧紧圈固定在外圈上的结构。
2RS：接触式橡胶轴承密封圈
有效的防止外部异物的侵入，橡胶密封圈嵌入轴承外圈，密封圈与内圈轻微接触。
补充说明中两者不同，带防尘盖(包括密封)的轴承生产厂在内部已加有润滑脂，而无防尘盖
的装配时必须加润滑脂。
深沟球轴承是用防尘盖还是密封圈跟轴承的使用要求有关。
防尘盖不与轴承内圈接触，是非接触式安装。
密封圈与轴承内圈接触，是接触式安装。
因此，防尘盖轴承的极限转速要比密封圈轴承的高，而密封圈轴承的防护等级要比防尘盖
高，密封圈轴承的防水性能好。密封圈轴承也能更好的防止油脂流出。
在根据具体的使用环境不同，防尘盖是什么材料做的又有几种。有碳钢做的，有橡胶做的。
1.轴承防尘盖材料
轴承的防尘盖标准材料是冷轧电镀锡钢板，有时也会使用ASI-300规格的不锈钢。
2.轴承的密封圈材料
轴承密封圈主要采用丁腈橡胶作为材料，针对高温环境，氟橡胶和硅橡胶也被广泛使用。
1类型 2ASTM D1418名称 3温度范围 4硬度（Shore A） 5特点 6限
制
丁腈橡胶，NBR，（-40~120摄氏度），40~90，低压缩特性，高延展性，高耐腐蚀性，优越
的耐油性
不适合高温条件，且避免阳光直射和化学品的侵蚀
硅橡胶，MQ/PMQ/VMQ/PVMP， (-70~200摄氏度) ，25~80
抗高温和干燥性，抗阳光和臭氧的老化性
表面磨损和抗裂性能较差，较高的耐磨性
氢化（丁腈橡胶，）HNBR/NEM ，(-35~165摄氏度)， 50~90
抗热、高延展性、抗化腐蚀性
不适合超低温条件，避免阳光直晒和化学品侵蚀
氟橡胶，FKM/FPM，（-28~200摄氏度) ，50~95
耐高温
显着的抗化腐蚀性，对石油产品具有耐腐蚀性，不适合低温工作状态
聚丙烯橡胶，ACM Rubber，（-18~175摄氏度），40~90
对热油、阳光和臭氧侵蚀有较强的抵抗能力同时具有较强的抗裂性能
防水性能差，不适合超低温工作状态
警告！ 在200摄氏度以下的正常工作条件轴承防尘盖氟橡胶是安全、无害的，但是超过300
摄氏度的极限温度，即相当于切割钢管的火光，氟橡胶就会释放出烟雾。这些烟雾吸入人
体是有害的，包括眼睛，另外要注意避免与皮肤接触。
特性：
铅粉油浸石棉盘根用涂耐热润滑油和石墨的石棉线编织而成，适用于回转轴，往复活塞或阀
门杆上作密封材料。介质为蒸汽、空气、工业用水、重质石油产品。可根据工况要求生产夹
钢丝（或镍丝、不锈钢丝）铅粉油浸石棉盘根。
主要技术参数：
压力 2~15 旋转泵 2 Mpa
*10bar 往复泵 2 阀 15 温度 300 °C 线速度 1~5 m/s密度 ~1.5 g/cm3，PH值
4~10
聚四氟乙烯名称很多，比如PTFE，F4， Teflon,塑料王，四氟，铁氟龙，特氟龙等等。
聚四氟乙烯PTFE树脂具有一些特殊性能：
聚四氟乙烯卓越的耐腐蚀性---能够承受除了熔融的碱金属，氟化介质以及高于300℃氢氧化
钠之外的所有强酸（包括王水）、强氧化剂、还原剂和各种有机溶剂的作用。
聚四氟乙烯极强的耐绝缘性---不受环境及频率的影响，体积电阻可达1018欧姆?厘米， 介
质损耗小，穿电压高。
聚四氟乙烯优异的耐高低温性---对温度的影响变化不大，温域范围广，可使用温度―190℃
和+260℃。
聚四氟乙烯独特的自润滑性---具有塑料中最小的摩擦系数，是理想的无油润滑材料。
聚四氟乙烯突出的表面不粘性---已知的固体材料都不能粘附在表面上，是一种表面能最小的
固体材料。
聚四氟乙烯优异的耐大气老化性，耐辐照性能和较低的渗透性---长期暴露于大气中，表面及
性能保持不变。
聚四氟乙烯可贵的不燃性---限氧指数在90以下。今年聚四氟乙烯价格有所上涨。
轴承机械手册
轴承机械手册全文共四篇示例，供读者参考第一篇示例：轴承是一种常见的机械零部件，广泛应用于各种机械设备中，起着支撑和旋转的作用。
轴承的品种繁多，规格不一，适用于不同工况和用途的机械设备。
轴承的使用寿命和性能直接影响到整个机械设备的稳定运行和寿命，因此正确选择、安装和维护轴承显得尤为重要。
本手册将详细介绍轴承的种类、结构、选用、安装及维护等方面内容，帮助广大用户更好地了解和应用轴承，提高机械设备的运行效率和使用寿命。
一、轴承的种类1. 深沟球轴承：最常见的轴承类型，适用于承受径向和轴向双向负载的应用，广泛用于电机、减速器等设备中。
2. 圆锥滚子轴承：适用于承受径向和轴向负载并有较大的倾角时使用，主要用于汽车轮毂、变速箱等。
3. 自调心滚子轴承：适用于承受较大偏心负载和较高转速的应用，广泛用于旋转式机械设备中。
二、轴承的结构1. 外圈：一般为圆筒形结构，安装在轴承座上，并负责固定轴承。
2. 内圈：内外滚道和滚动体的承载面，通常有球形、圆柱形或圆锥形。
3. 滚动体：通常为滚珠、滚子等滚动单位，主要承受载荷和实现滚动。
4. 保持架：用于固定滚动体，分为钢板、铜合金、尼龙等材质。
5. 沟槽：用于限定滚动体在内、外圈之间的滚动轨迹。
6. 密封件：用于防尘、防水和润滑油密封，保护轴承内部部件不受外部污染。
三、轴承的选用1. 根据工作负载选择：根据设备工作负载情况确定轴承类型和尺寸，确保轴承在工作过程中能够承受所受力。
2. 根据转速选择：根据设备转速确定轴承的润滑方式、内部清洁度等，以保证轴承运转平稳。
3. 根据使用环境选择：根据设备使用环境温度、湿度、粉尘等情况选择相应的防尘、防水、密封等性能的轴承。
4. 根据安装空间选择：根据设备安装空间和轴承的尺寸确定轴承的结构和外形尺寸，保证轴承的正常安装和运转。
四、轴承的安装1. 准备工作：清洁安装位置、轴承座和轴承，并检查轴承质量和包装，确保无损坏。
2. 安装轴承：轴承通常采用冷热安装法、敲击安装法或液压安装法，注意轴承与座孔的匹配精度。
轴承密封圈型号
轴承密封圈型号轴承是工业生产中非常常见的一种元件，而密封圈则是轴承中不可或缺的一种零部件。
密封圈可以防止轴承中的润滑油和外界的污染物混合，保证轴承的正常工作，因此密封圈的选择和安装非常重要。
不同型号的密封圈适用于不同的环境和工作条件，本文将详细介绍轴承密封圈的各种型号和特点。
1. 油封型号油封是一种常用的轴承密封圈，它主要是由外壳、弹簧和密封唇等部分组成。
根据不同的安装方式和密封唇的结构，油封有多种不同的型号。
（1）T型油封T型油封是一种比较古老的油封型号，它的优点是密封性较好，缺点是在高速运转的状态下易于发生泄漏。
因此，T型油封主要适用于低速和中速的轴承。
（2）VA型油封VA型油封是一种新型的油封，它采用了特殊的聚氨酯材料，可以在高速运转的状态下保持较好的密封性。
此外，VA型油封还具有耐热、耐磨的特点，因此被广泛应用于高速轴承之中。
（3）SC型油封SC型油封是一种双唇的密封圈，它的密封性能优于T 型油封，但是不如VA型油封。
SC型油封适用于轴承的中高速工作条件。
2. O型圈O型圈是一种橡胶密封圈，它具有结构简单、安装方便、密封性好等优点，并且价格较为便宜，因此被广泛应用于一些低速、低压的轴承中。
3. V型圈V型圈是一种主要用于防尘的密封圈，它的唇型结构使得其适用于一些需要防止灰尘和杂质进入轴承的场合。
此外，V型圈还可以作为轴承自润滑系统的元件，有效地减少了润滑油的消耗，提高了轴承的使用寿命。
4. J型圈J型圈是一种双唇的密封圈，它的唇型比较柔软，可以在轴承中形成一定的润滑油膜，有效地减小了摩擦和磨损。
J型圈适用于中高速的轴承中。
5. 骨架油封骨架油封是一种由骨架和密封唇等组成的密封圈，它的特点是结构紧凑、适用范围广、密封性能稳定等。
骨架油封有多种不同的型号，可以根据不同的工作条件和环境选择不同的型号。
在选择轴承密封圈型号时，需要考虑轴承的工作条件、环境、负荷等因素，以及密封圈本身的材质、结构和品质等因素。
轴承的代号说明
轴承的代号说明★1：基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础，前置、后置代号是轴承的结构形状、尺寸、公差、技术要求有改变时，在基本代号左右添加的补充代号基本代号星期二类型代号尺寸系列代号内径代号★轴承的尺寸系列代号由轴承的宽（高）度系列代号和直径代号组合而成★直径系列系指对应同一轴承内径的外径系列分别7、8、9、0、1、2、3、4、5等外径尺寸依次递增的直径系列。
★宽度系列系指同一轴承直径系列的宽度尺寸系列分别有8、0、1、2、3、4、5、6等宽度尺寸依次递增的宽度系列★推力轴承以高度系列对应于向心轴承的宽度系列有7、9、1、2等高度尺寸递增的4个高度系列★内径代号公称内径10到17例00到03 00=10 01=12 02=15 03=17 04以上×50.6到10（非整数）与尺寸系列代号之间用“/”分开例618/2.5 d=2.5mm1到9（整数）对深沟球轴承及角接触球轴承7、8、9直径系列内径与尺寸系列代号之间用“/”分开例：深沟球轴承625 、618/5 d=5mm轴承形式标准开式轴承标准封闭式轴承带法兰开式轴承带法兰封闭式轴承圆柱滚子轴承N 外圈无挡边 NF 外圈单挡边 NN 双列圆柱滚子轴承 NFP 外圈单挡边，平当圈 NNU 内圈无档边双列圆柱滚子轴承 NU 内圈无挡边 NJ 内圈单挡边 NA 外圈带双锁圈的滚针轴承 NUJ 内圈无挡边，带斜挡圈 NH 内圈单挡边，带斜挡圈 NUP 内圈单挡边，平挡圈RNU 无内圈 RN 无外圈前置代号的含义F 凸缘外圈的向心球轴承（紧使用d ≤10mm ） L 可分离轴承的可分离内圈或外圈R 不带可分离内圈或外圈的轴承滚针轴承仅适用于NA 型 WS 推力圆柱滚子轴承轴圈 GS 推力圆柱滚子轴承座圈 KOW 无轴圈推力轴承 KIW 无座圈推力轴承LR 带可分离内圈或外圈与滚动体组件轴承K 滚子无保持架组件例：6 2 03 ZZ C3 6指深沟球轴承2 直径系列2 03内径17mm ZZ双防尘盖C3径向游隙7 2 20 A DB C3 7指角接触球轴承2直径系列20 内径100mm A指角度为30度DB背对背组合1 2 06 K+H206X 1指调心球轴承2直径系列06内径为30mm K锥度1：12 H206X指紧定套32318H=NU318MCM N指圆柱滚子轴承3直径系列18 内径90mmM指保持架为铜CM电机径向游隙CM经常表示在深沟球、圆柱滚子轴承后置HR30207J HR高负荷轴承3圆锥滚子轴承0 宽度系列2直径系列07 内径35mmJ指外圈滚动道直径、角度、宽度与ISO一制★★FAG 代号前置代号R不带可分离内圈或外圈轴承GS. 推力圆柱滚子轴承座圈GS.81112K.滚动体与保持架的组合件K.81108WS. 推力圆柱滚子轴承轴圈K.81112后置代号1:内部结构 A B C D EC:15°接触角B:40°接触角E:25°接触角实体保持架TV：玻璃纤维增强聚酰胺实体保持架，钢球引导。

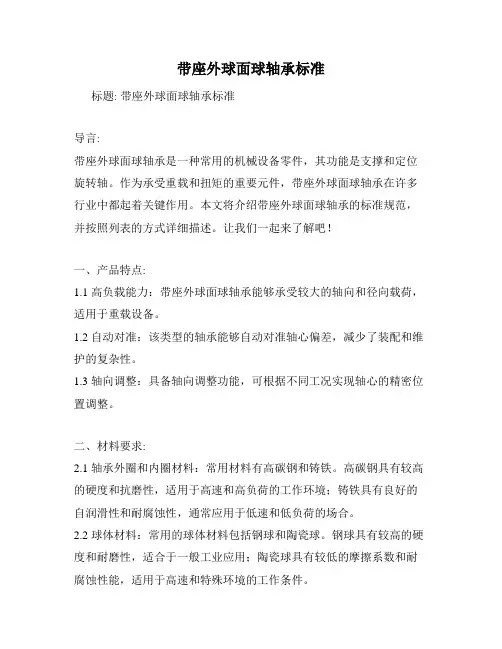

带座外球面球轴承标准
