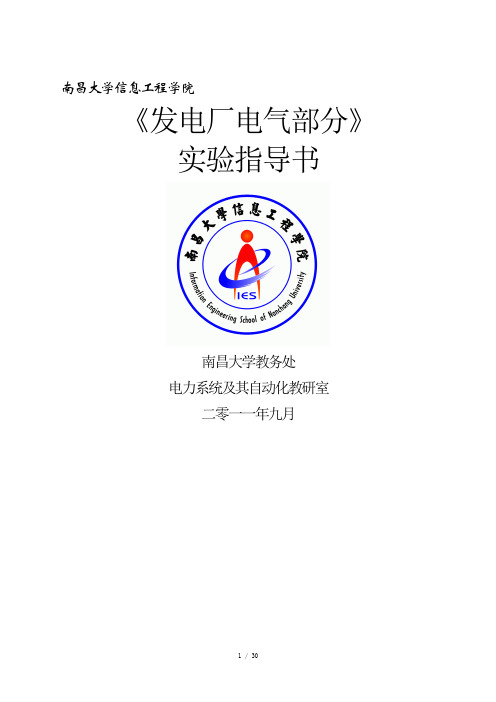

发电厂电气部分课程实验指导书
南昌大学信息工程学院《发电厂电气部分》实验指导书南昌大学教务处电力系统及其自动化教研室二零一一年九月注意事项为使实验进行顺利，确保人身、仪器设备的安全，必须注意以下几点：一、按给定实验线路，给定实验内容和步骤做实验，未经实验指导允许，不得擅自更改。
二、注意设备、仪器额定电压、电流、容量、使用范围，使用时做到心中有数。
三、开关合闸前，必须将调压器等设备置于零位，将阻流元件置于适当位置。
四、每项实验的接线在准备工作完毕后，须经实验指导教师检查允许，方可合闸进行实验。
五、注意实验进程中，如发生故障可疑之处，应立即切断电源，保护现场，报告指导老师。
六、实验完毕后，学生要做好清洁工作，一切恢复到实验开始前状态。
南昌大学信息工程学院电力系统及其自动化实验室二零零六年十月本实验指导书是根据《发电厂电气部分》课程大纲及实验大纲来进行编制，主要内容是以《发电厂电气部分》课程中的二次控制电路以主，以一次设备以辅来制定的。
主要是以断路器控制回路的控制及要求、控制电路的实现及实验与分析等作为主要方向，内容涉及到骓验证性和综合性实验，从实验的内容及个数来看，能满足《发电厂电气部分》课程的实验要求。
本实验所使用的主要设备是根据南昌大学与天煌教仪公司合作的生产的实验台以及变电站控制屏及开关屏等的一、二次电气部分，一次部分主要是以认实及演示为主。
由于是初次进行实验指导书的编写工作，内容还有很多不足之处，望在今后的实验过程中加以完善与更新、更希望得到同行与专家的指导。
作者二零零六年十月于南昌一、重复动作自动复归中央信号装置实验 (1)二、具有灯光监视的断路器控制回路实验 (5)三、具有灯光和音响监视的断路器控制回路实验 (9)四、闪光继电器构成的闪光装置实验 (14)五、装设跳跃闭锁继电器的断路器控制回路实验 (17)一、重复动作自动复归中央信号装置实验一、实验目的1、理解重复动作自动复归中央信号装置的原理。
2、理解冲击继电器每次动作后实现自动复归的方法，掌握其实验操作方法。
二次回路实训报告
二次回路实训报告引言本报告旨在介绍和分析二次回路实训的结果和经验。
二次回路是电工实践中的重要环节，它能够确保电力系统的正常运行和保护设备的安全。
在本次实训中，我们通过实际操作和实验验证的方式，深入了解了二次回路的原理和应用。
实验目的本次实验的目的是理解和掌握二次回路的基本概念、原理和运行机制，以及在电力系统中的应用。
通过实际操作和实验，学习二次回路的布线方式、接线方法以及调试技巧，能够正确地安装和调试二次回路设备。
另外，还通过实验了解了二次回路设备的保护功能和测试方法。
实验内容1.实验准备步骤2.二次回路设备的布置和接线3.二次回路设备的调试和测试4.二次回路的保护功能测试5.实验结果分析实验准备在进行实验前，我们需要提前准备以下实验设备和材料：•变压器•电动机•保护继电器•开关设备•电缆和接线端子•测试仪表另外，还需要熟悉二次回路的相关知识和基本原理，掌握二次回路设备的使用和操作方法。
实验步骤1.设计和布置二次回路–根据实验需求和电路要求，设计和布置二次回路的各个部分。
–选择合适的设备和材料，确保二次回路的正常工作。
–将设备和元器件连接起来，进行正确的接线和布线。
2.进行二次回路的调试–按照设备和系统调试的要求，逐个检查和测试二次回路的各个部分。
–确保设备的正常运行和互联有效。
3.进行二次回路的测试–使用适当的测试仪器和设备，对二次回路进行功能和性能的测试。
–测试二次回路的传感器、继电器、开关等设备的工作情况。
–测试二次回路的保护功能和响应时间。
4.分析和总结实验结果–根据实验数据和测试结果，进行数据分析和处理。
–对实验中出现的问题和异常情况进行分析和解释。
–总结实验所得的经验和教训，并提出改进和优化的建议。
实验结果与分析经过实验，我们成功地设计、布置和调试了二次回路，并进行了相关测试。
以下是实验结果的主要观察和分析：1.二次回路设备的布置和接线–按照设计要求，我们合理布置了二次回路设备的位置和间距，确保互联有效。
南昌大学电力系统分析实验报告2
南昌大学实验报告学生姓名：李开卷学号：6100312199 专业班级：电力系统124班实验类型：□验证□综合■设计□创新实验日期：12.5 实验成绩：一、实验项目名称电力系统短路计算实验二、实验目的与要求：目的：通过实验教学加深学生的基本概念，掌握电力系统的特点，使学生通过系统进行物理模拟和数学模拟，对系统进行电力系统计算和仿真实验，以达到理论联系实际的效果。
通过电子计算机对电力系统短路等计算的数学模拟，分析电力系统的故障计算方法、实现工程计算的功能。
提高处理电力系统工程计算问题的实际能力，以及实现对电力系统仿真的过程分析。
要求：l、使学生掌握对电力系统进行计算、仿真试验的方法，了解实验对电力系统分析研究的必要性和意义。
2、使学生掌握使用实验设备计算机和相关计算软件、编程语言。
3、应用电子计算机完成电力系统的短路计算。
4、应用电子计算机及相关软件对电力系统进行仿真。
三、主要仪器设备及耗材1.每组计算机1台、相关计算软件1套四、实验步骤1.将事先编制好的形成电力网数学模型的计算程序原代码由自备移动存储设备导入计算机。
2.在相应的编程环境下对程序进行组织调试。
3.应用计算例题验证程序的计算效果。
4.对调试正确的计算程序进行存储、打印。
5.完成本次实验的实验报告。
五、实验数据及处理结果运行自行设计的程序，把结果与例题的计算结果相比较，验证所采用的短路电流计算方法及程序运行的正确性。
如果采用的是近似计算方法，还需分析由于近似所产生的误差是否在运行范围内。
实验程序：clear clc;z=[0.2i,inf,0.51i,inf;inf,4i,0.59i,inf;0.51i,0.59i,inf,1.43i;inf,inf,1.43i,inf];y=[0,0,0,0;0,0,0,0;0,0,0,0;0,0,0,0];f=4;Y=zeros(4,4);for(i=1:4),for(j=1:4),if i==jY(i,j)=Y(i,j)elseY(i,j)=-1.0/z(i,j)endendendfor (i=1:4),for(j=1:4),Y(i,i)=Y(i,i)+y(i,j)+1.0/z(i,j)endendZ=inv(Y);If=1/Z(f,f);实验结果：If=0-0.48902i实验例题所给结果短路电流：If = - j0.4895，与程序运行结果在误差允许范围之内，故验证了该程序的正确性。
南昌大学工业过程控制实验报告
实验一 单容自衡水箱液位特性测试实验一、实验目的1．掌握单容水箱的阶跃响应测试方法，并记录相应液位的响应曲线；2．根据实验得到的液位阶跃响应曲线，用相应的方法确定被测对象的特征参数K 、T 和传递函数；3．掌握同一控制系统采用不同控制方案的实现过程。
二、实验设备1．实验对象及控制屏、SA-11挂件一个、SA-13挂件一个、SA-14挂件一个、计算机一台（DCS 需两台计算机）、万用表一个；2．SA-12挂件一个、RS485/232转换器一个、通讯线一根；3．SA-21挂件一个、SA-22挂件一个、SA-23挂件一个；4．SA-31挂件一个、SA-32挂件一个、SA-33挂件一个、主控单元一个、数据交换器两个，网线四根；5．SA-41挂件一个、CP5611专用网卡及网线；6．SA-42挂件一个、PC/PPI 通讯电缆一根。
三、实验原理所谓单容指只有一个贮蓄容器。
自衡是指对象在扰动作用下，其平衡位置被破坏后，不需要操作人员或仪表等干预，依靠其自身重新恢复平衡的过程。
图2-1所示为单容自衡水箱特性测试结构图及方框图。
阀门F1-1、F1-2和F1-8全开，设下水箱流入量为Q 1，改变电动调节阀V 1的开度可以改变Q 1的大小，下水箱的流出量为Q 2，改变出水阀F1-11的开度可以改变Q 2。
液位h 的变化反映了Q 1与Q 2不等而引起水箱中蓄水或泄水的过程。
若将Q 1作为被控过程的输入变量，h 为其输出变量，则该被控过程的数学模型就是h 与Q 1之间的数学表达式。
根据动态物料平衡关系有Q 1-Q 2=A dt dh 将式(2-1)表示为增量形式ΔQ 1-ΔQ 2=A dth d ∆ 式中：ΔQ 1，ΔQ 2，Δh——分别为偏离某一平衡状态的增量；A——水箱截面积。
在平衡时，Q 1=Q 2，dtdh ＝0；当Q 1 发生变化时，液位h 随之变化，水箱出 图2-1 单容自衡水箱特性测试系统 口处的静压也随之变化，Q 2也发生变化 （a ）结构图 （b ）方框图。
二次线路实践教学(3篇)
第1篇一、前言二次线路是电力系统中的重要组成部分，主要负责电力系统的保护和控制。
为了提高学生对二次线路的实践操作能力，培养具备实际工程经验的专业人才，我们开展了二次线路实践教学。
本文将对本次实践教学的过程、收获及体会进行总结。
二、实践教学过程1. 实践教学目的（1）使学生掌握二次线路的基本原理和操作方法；（2）提高学生的实际操作能力，培养团队合作精神；（3）增强学生对电力系统保护、控制等知识的理解。
2. 实践教学内容（1）二次线路基本知识：包括继电保护、自动装置、通信及远动等方面的基本概念、原理和特点；（2）二次线路设备：介绍各种二次设备的功能、结构、原理及安装、调试方法；（3）二次线路的施工与维护：讲解二次线路的施工工艺、质量控制及维护保养方法。
3. 实践教学方式（1）理论教学：通过课堂讲解，使学生掌握二次线路的基本知识；（2）现场教学：带领学生参观二次线路现场，使学生了解实际工程情况；（3）动手实践：分组进行二次线路设备安装、调试及故障处理等操作；（4）讨论交流：分组讨论，总结实践经验，提出改进措施。
三、实践教学收获1. 理论知识与实践相结合通过本次实践教学，我们将所学的理论知识与实际操作相结合，加深了对二次线路知识的理解，提高了实际操作能力。
2. 培养团队合作精神在实践教学过程中，同学们分组进行操作，相互协作，共同完成任务。
这使我们在实践中学会了如何与他人沟通、协作，提高了团队合作精神。
3. 提高实际工程经验通过参观现场、动手实践等环节，我们了解了二次线路的施工、调试及维护保养等方面的实际工程经验，为今后从事相关工作打下了基础。
四、实践教学体会1. 理论与实践相结合的重要性本次实践教学使我深刻认识到，理论知识与实践操作相结合的重要性。
只有将所学知识运用到实际中，才能真正掌握其精髓。
2. 团队合作的重要性在实践教学中，团队合作至关重要。
只有大家齐心协力，才能顺利完成各项任务。
这使我认识到，在今后的工作和生活中，要注重团队协作，共同进步。
供电实验报告
实训三工厂供电倒闸操作一、实训目的1.了解什么是倒闸操作；2.熟悉倒闸操作的要求及步骤；3.熟悉倒闸操作注意事项；二、原理说明倒闸操作是指按规定实现的运行方式，对现场各种开关（断路器及隔离开关）所进行的分闸或合闸操作。
它是变配电所值班人员的一项经常性的、复杂而细致的工作，同时又十分重要，稍有疏忽或差错都将造成严重事故，带来难以挽回的损失。
所以倒闸操作时应对倒闸操作的要求和步骤了然于胸，并在实际执行中严格按照这些规则操作。
1.倒闸操作的具体要求(1)变配电所的现场一次、二次设备要有明显的标志，包括命名、编号、铭牌、转动方向、切换位置的指示以及区别电气相别的颜色等。
(2)要有与现场设备标志和运行方式相符合的一次系统模拟图，继电保护和二次设备还应有二次回路的原理图和展开图。
(3)要有考试合格并经领导批准的操作人和监护人。
(4)操作时不能单凭记忆，应在仔细检查了操作地点及设备的名称编号后，才能进行操作。
(5)操作人不能依赖监护人，而应对操作内容完全做到心中有数。
否则，操作中容易出问题。
(6)在进行倒闸操作时，不要做与操作无关的工作或闲谈。
(7)处理事故时，操作人员应沉着冷静，不要惊慌失措，要果断地处理事故。
(8)操作时应有确切的调度命令、合格的操作或经领导批准的操作卡。
(9)要采用统一的、确切的操作术语。
(10)要用合格的操作工具、安全用具和安全设施。
2.倒闸操作的步骤变配电所的倒闸操作可参照下列步骤进行：(1)接受主管人员的预发命令。
(2)填写操作票。
(3)审查操作票。
(4)接受操作命令。
(5)预演。
(6)核对设备。
(7)唱票操作。
(8)检查。
(9)汇报。
(10)复查评价。
3.牢记倒闸操作的注意事项进行倒闸操作应牢记并遵守下列注意事项：(1)倒闸操作前必须了解运行、继电保护及自动装置等情况。
(2)在电气设备送电前，必须收回并检查有关工作票，拆除临时接地线或拉下接地隔离开关，取下标识牌，并认真检查隔离开关和断路器是否在断开位置。
二次回路通电试验的程序及注意事项范文
二次回路通电试验的程序及注意事项范文一、试验目的二次回路通电试验是电力系统中的一项重要试验，其目的是验证二次回路的连线、接线和设备的运行状态是否正常。
本文将介绍二次回路通电试验的程序及注意事项。
二、试验准备1. 确定试验目的和试验方法；2. 检查二次回路设备的接线和连线的情况，确保无误；3. 负载电阻及输入电压的选取；4. 安全措施：穿戴防护用品，确保试验安全；5. 准备试验设备和仪器，包括电压表、电流表、频率表、接线表等。
三、试验程序1. 试验前准备（1）检查设备：检查各设备的接线、连接器是否牢固，电缆是否正常；（2）试验环境准备：保证试验环境干燥、清洁；（3）测试仪器准备：校准好电压表、电流表、频率表等测试仪器；（4）试验文档准备：准备好试验记录表、试验过程等相关文档。
2. 试验操作（1）供电部分：使二次回路部分接入交流220V电源，通过断路器开关进行控制；（2）观察部分：观察二次回路设备的运行情况，包括指示灯、电表等；（3）测量部分：用合适的测试仪器对二次回路的电压、电流、频率等进行测量，记录相关数据；（4）检查部分：检查二次回路设备的故障灯、热继电器、浪涌保护器等装置是否正常；（5）结束部分：记录试验数据，拍摄试验现场照片。
四、试验注意事项1. 安全第一：试验过程中要严格遵守相关安全规定，保证人身和设备的安全；2. 试验前准备：试验前要对设备和仪器进行检查和准备，确保工作正常；3. 数据准确性：测量时要注意选取合适的测量仪器，保证测量数据的准确性；4. 波动检测：观察电压、电流的波动情况，判断设备是否正常工作；5. 故障判断：检查故障灯、热继电器、浪涌保护器等装置是否正常；6. 记录完整：试验结束后要记录试验数据和拍摄试验现场照片，以备后续分析和比对；7. 注意时机：二次回路通电试验宜在系统负荷较小的时段进行，以免影响系统正常运行；8. 维护保养：试验结束后，对设备进行维护保养，包括清洁、紧固等工作。
继电保护二次回路实训报告
继电保护二次回路实训报告
继电保护是电力系统中重要的安全保障措施之一，其作用是在电
力系统发生故障时及时对电力设备进行保护，防止故障扩大甚至引发
事故。
而继电保护二次回路则是继电保护系统的重要组成部分之一，
其作用是将一次回路中得到的电信号转化为继电器能够处理的电信号。
为了更好地学习继电保护二次回路的理论和实践，我们进行了一
次实训。
首先，我们了解了继电保护二次回路的工作原理和组成结构，重点学习了继电保护二次回路的基本电路、接线方式和校验方法等。
接着，我们开始进行实验。
实验中，我们使用了继电保护二次回
路实验箱，通过调整不同的接线方式和信号源输入来检验继电保护二
次回路的正确性。
在实验过程中，我们特别注重了实验的操作规范和
安全性，保证了实验的顺利进行。
经过本次实验，我们深刻认识到了继电保护二次回路在电力系统
中的重要作用，掌握了继电保护二次回路的基本原理和实践应用技巧，提高了我们的实践操作能力和安全意识，对于今后从事电力系统相关
工作有很大的帮助和指导意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南昌大学实验报告 学生姓名： 学 号： 专业班级： 实验类型：□ 验证 □ 综合 □ 设计 □ 创新 实验日期： 实验成绩：
工厂供电二次控制实验
一、实验目的 通过电器二次控制实验，达到加深对工厂电器设备的感性认识，熟悉工厂供电设备构成及其运行方式。
二、实验原理 根据实际的高压开关柜和利用所学的工厂供电知识，结合主接线电气知识及工厂一次设备的构成，完成工厂供电系统的一次接线图。 高压开关柜是以断路器为主的电气设备。它是生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。按断路器安装方式可分为移动式（手车式）和固定式；按安装地点可分为户内式和户外式；按柜体结构可分为金属封闭铠装式、金属封闭间隔式、金属封闭箱式和敞开式开关柜。常见的高压开关柜产品有KYN28A12、XGN37-12、XGN2-12及GG1A-12等。 高压开关柜的主要组成为进线柜、计量柜、过线柜及变压器控制保护2B等装置。其中进线柜是高压室的电源线，主要由断路器、隔离开关和电流互感器组成。计量柜是电能计量柜(箱)的简称，是对计费电力用户用电计量和管理的专用柜，可分为整体式电能计量柜和分体式电能计量柜，主要由熔断器、电流互感器、电压互感器和断路器组成。过线柜是连接电源线与用户的通道。 避雷器是变电站保护设备免遭雷电冲击波袭击的设备。当沿线路传入变电站的雷电冲击波超过避雷器保护水平时，避雷器首先放电，并将雷电流经过良导体安全的引入大地，利用接地装置使雷电压幅值限制在被保护设备雷电冲击水平以下，使电气设备受到保护。其能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路。 三、 实验设备 主要设备：高压开关柜
耗材：开关、导线、接插件、保险丝、继电器等。
四、实验步骤 结合高压开关柜查找了解完善图纸中的端子标号、端子排图、安装图中的设备编号及接线端子的编号，根据以上的编号，结合原理图，完善原理图中的设备连接的标号。 熟悉二次系统的接线，了解设备型号，查找资料，根据电气原理图叙述出过流保护，变压器瓦斯保护，手动跳、合闸及断路器操作机构的储能过程，以及断路器的防跳过程。 做断路器断开的演示实验：合上总电源，电压互感器调100伏，按跳闸按钮，则断路器断开。松开隔离开关的栓子，则操作隔离开关的操作回路，可使隔离开关跳闸。将白色按钮打向左，则短路器操作机构充电。
五、实验结果及处理 做断路器断开的演示实验：合上总电源，电压互感器调100伏，按跳闸按钮，则断路器断开。松开隔离开关的栓子，则操作隔离开关的操作回路，可使隔离开关跳闸。将白色按钮打向左，则短路器操作机构充电。
1…...17 1RD 114 1…...30 2RD 116 1…...38 3RD 114 1…...40 4RD 116 I出线柜端子排 1LHa-k1 1 Wh-1 1LHc-k1 2 Wh-5 1LHa-k2 3 A-1 4 2LHa-k1 5 1LJ-4 2LHc-k1 6 2LJ-4 2LHa-k2 7 2LJ-2 8 1SLJ-1 9 1LJ-1 2SLJ-1 10 2LJ-1 2SLJ-2 11 2LJ-3 1SLJ-2 12 1LJ-3 Wh-2 13 蓝 14 蓝 Wh-4 15 绿 4RD 16 绿 Wh-6 17 绿 3RD 18 绿 19 1RD 20 HA-3 21 22 23 DL-2 24 HA-4 DL-4 25 1ZJ-6 DL-3 26 1ZJ-9 DL-8 27 2ZJ-10 QP-2 28 DL-16 29 QP-3 DL-14 30 2ZJ-6 2XJ-1 31 3XJ-1 32 DL-12 33 BD-2 DL-9 34 LD-2 2RD 35 3XJ-2 HQ-1 36 3XJ-4 37 绿 DL-13 38 绿 DL-15 39 LK-1 LK-2 40 绿 41 绿 3XJ-3 42 绿 43 3XJ-5 44 绿 45 CK-4 46 3RD HK-1 47 CK-3 48 HK-2 CK-5 49 RD-1 D-2 50 4RD LD-2 51
过电流保护
电机储能
进线柜控制保护原理图
跳闸信号合闸信号手动跳闸防跳手动合闸保险
412
1121
12数量规格
转换开关按钮熔断器白色信号灯绿色信号灯红色信号灯脱扣器中间继电器电流继电器名称、1---1---1---符号
1LJ-4 1LJ-4 2LJ-4 2LJ-1 2LJ-2 2SLJ-1 2SLJ-2 2SLJ-3 1LJ-2 1LJ-1
1SLJ-1 1SLJ-2 1LJ-3 1LJ-2
HK-1 HK-2 CK-3 CK-4 CK-5 VD-1 VD-2
LD-1 LD-2 HD-1 HD-2 TA-1 TA-2 ZJ-6 ZJ-9 HA-1 HA-2 ZJ-4 HQ-1 ZJ-8 10 7A
T-5 I-L I-C
I-5 4-7
进线柜控制保护安装图（附图3）32LJ
5A
9VD8BD11HA12HK6WH41ARW7LD
107A
I-9 3-2 ISLT-2 T-5I-10 I-9 ISLT-2 1-2
I-LI-C
I-54-7
CK-5I-40CH-3 I-38I-18 I-20I-97-1I-2810-18-1I-222-1I-212-36-3 6-2 4-7 6-4 6-7 6-6 5-2 4-34-2 4-1 4-4 I-2 I-51 4-5I-1 I-11 I-13 4-6 4-5I-27
变压器控制保护原理图控制回路保险
跳闸信号合闸信号轻瓦斯信号重瓦斯信号瓦斯跳手合
手跳防跳
1234
432
1
11LJ
41ZJ1098765432161xJ2ZJ5123456789103AA132变压器控制保护回路安装图16-711QP11QP15-44-61-254-35-61-266-21-51-2714-416-79-111-31-31-1011-61-91-516-7
1-347-37-47-57-25-811-16-316-712-416-712-36-56-212-21-311-321-42
1-371-441-357-21-481-475-108-121-241-21
9-15-11-538LD9BD10VD
13HK14TA15HA
72XJ
7-37-47-5
6-11-285-31-29
13
452
8-11-511-39
1. 过电流保护过程 当线路发生短路时，通过线路的电流使流经继电器的电流大于继电器的最小动作电流，电流继电器瞬间动作，其常开触点闭合，时间继电器线圈得电，其触点经一定延时后闭合，使中间继电器和信号继电器动作，中间继电器的常开触点闭合，接通断路器，跳闸线圈回路，断路器跳闸切除短路故障线路，信号继电器动作，其指示牌掉下，同时常开触点闭合，起动信号回路，发出灯光和音响信号。
2. 变压器瓦斯保护过程 当变压器内部发生轻微故障时，气体继电器动作，上触点闭合，发生轻瓦斯信号，当变压器内部发生严重故障时，气体继电器下触点闭合，起动中间继电器，使断路器跳闸线圈动作断路器跳闸，同时信号继电器KS发出重瓦斯信号，变压器在运行中进行滤油，加油，掟硅胶时，必须将重瓦斯敬切换片QP改接信号灯，防止重瓦斯误动作，断路器跳闸。
3. 手动合闸操作过程 扳下操作机构手柄使断路器分闸，断路器的辅助触点断开，切断跳闸回路，同时辅助触点，DL4绿灯LD亮，指示断路器已经分闸，绿灯LD亮，还表明控制回路的熔断器1RP、2RP是完好的，即绿灯同时起着监视控制回路完好性的作用。
4. 手动跳闸操作过程 推动操作机构手柄使断路器合闸，此时断路器的辅助触点DL5闭合，红灯HD亮，指示断路器已经合闸，红灯HD亮，表明跳合闸及控制回路的熔断器1RD、2RD是完好的，，即红灯HD同时起到监控跳闸的回路完善的作用。
5. 断路器操作机构的储能过程 当弹簧操作机构的弹簧未拉时，CK闭合使电动机接通电源储能，使弹簧拉紧，CK断开，电动机停止储能，断路器是利用弹簧储能的能量进行合闸的，合闸后，弹簧释放，电动机接通又能储能为下次动作准备。
六、思考题 1、二次回路接线图的表示方法有？ 答：表示方法有：二次回路原理图，二次回路原理展开图、二次回路安装接线图。
