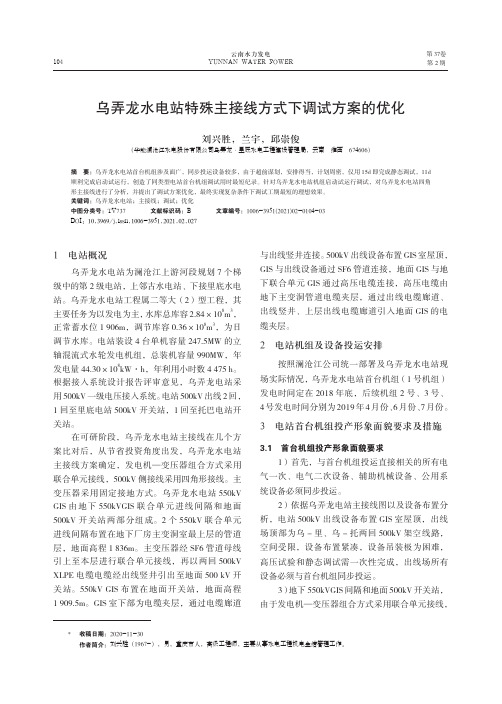

乌弄龙水电站特殊主接线方式下调试方案的优化
云南水力发电YUNNAN WATER POWER 104第37卷第2 期1 电站概况乌弄龙水电站为澜沧江上游河段规划7个梯级中的第2级电站，上邻古水电站、下接里底水电站。
乌弄龙水电站工程属二等大（2）型工程，其主要任务为以发电为主，水库总库容2.84×108m 3，正常蓄水位1 906m，调节库容0.36×108m 3，为日调节水库。
电站装设4台单机容量247.5MW 的立轴混流式水轮发电机组，总装机容量990MW，年发电量44.30×108kW·h，年利用小时数4 475 h。
根据接入系统设计报告评审意见，乌弄龙电站采用500kV 一级电压接入系统。
电站500kV 出线2回，1回至里底电站500kV 开关站，1回至托巴电站开关站。
在可研阶段，乌弄龙水电站主接线在几个方案比对后，从节省投资角度出发，乌弄龙水电站主接线方案确定，发电机—变压器组合方式采用联合单元接线，500kV 侧接线采用四角形接线。
主变压器采用固定接地方式。
乌弄龙水电站550kV GIS 由地下550kVGIS 联合单元进线间隔和地面500kV 开关站两部分组成。
2个550kV 联合单元进线间隔布置在地下厂房主变洞室最上层的管道层，地面高程1 836m。
主变压器经SF6管道母线引上至本层进行联合单元接线，再以两回500kV XLPE 电缆电缆经出线竖井引出至地面500 kV 开关站。
550kV GIS 布置在地面开关站，地面高程1 909.5m。
GIS 室下部为电缆夹层，通过电缆廊道收稿日期：2020-11-30作者简介：刘兴胜（1967-），男，重庆市人，高级工程师，主要从事水电工程机电金结管理工作。
*与出线竖井连接。
500kV 出线设备布置GIS 室屋顶， GIS 与出线设备通过SF6管道连接，地面GIS 与地下联合单元GIS 通过高压电缆连接，高压电缆由地下主变洞管道电缆夹层，通过出线电缆廊道、出线竖井、上层出线电缆廊道引入地面GIS 的电缆夹层。
水利工程涵闸、泵站电气、设备和金属结构安装施工方案
坑底排水沟集水井集水井20.2m水利工程涵闸、泵站电气、设备和金属结构安装施工方案1. 降排水方案工程施工时沿建筑物四周边线外0.5m 设置排水沟，排水沟断面尺寸为上口0.5m ，下口0.3m ，深0.5m ，在基坑四个角隅和排水沟的中部开挖若干口集水井，井底高程为闸室开挖面下 1.0m ，在井中安装潜水泵排水；另在基坑上口四周设置截水沟，阻隔地表水不流入基坑，冲刷边坡，具体布置见图1.1.5-1、图1.1.5-2：图1. -1 基坑排水断面图图1. -2 基坑排水平面图2. 电气设备安装工程施工方案2.1 安装程序施工前准备→配合土建预埋→接地系统制作安装检测→电气设备基础制安、支模制安→电气设备安装→电缆敷设→校线接线→调试。
0.50.3m0.60.50.6m0.50.50.5边线 开挖边截水沟地表坑底排水沟（1）施工准备a.熟悉图纸、施工规范、澄清疑问及汇同有关方面作好图纸会审，技术交底；b.编制人员设备需用计划。
（2）配合土建预埋、接地系统制作安装。
适时安排人员，跟踪土建进度，做好电气管道的预埋和电缆孔洞的预埋，设备基础预埋金属安装，及接地系统中扁钢的预埋，主筋与接地网钢筋的连接，及检查端子的预埋。
（3）电气设备基础制作按照图纸尺寸放好设备基础尺寸大样，将调整好的槽钢固定在事先预埋好的钢板上，连接接地母线，用砂浆填实，找平后，对槽钢露出地面部分进行防腐处理。
2.2 变电站安装变电站安装工程包括1台主变压器、1台站用变压器、1个主变进线间隔设备、户外跌落式熔断器、无功补偿屏、出线架、设备支架、避雷针的制作安装，钢芯铝绞线的架设。
2.2.1变压器安装（含站用变压器）（1）设备进场后，应在监理人和制造商方技术人员的督导下进行检查、校验，达到订货合同所规定的技术标准、规范和制造商的要求，如发现设备有缺陷，及时报告制造商方安装督导及监理人，对存在缺陷的产品不得进行安装。
（2）变压器安装采用主要技术标准：《电气装置安装工程、电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-0）。
GB50169-2016电气装置安装工程接地装置施工及验收规范
GB50169-2016电⽓装置安装⼯程接地装置施⼯及验收规范UDC中华⼈民共和国国家标准pGB50169-2016电⽓装置安装⼯程接地装置施⼯及验收规范Codeforconstructionandacceptanceofgroundingconnection electricequipmentinstallationengineering2016-08-18发布2017-04-01实施中华⼈民共和国住房和城乡建设部联合发布中华⼈民共和国国家质量监督检验检疫总局中华⼈民共和国国家标准电⽓装置安装⼯程接地装置施⼯及验收规范Codeforconstructionandacceptanceofgroundingconnection electricequipmentinstallationengineeringGB50169-2016主编部门：中国电⼒企业联合会批准部门：中华⼈民共和国住房和城乡建设部施⾏⽇期：2017年4⽉1⽇中国计划出版社2016北京中华⼈民共和国住房和城乡建设部公告第1260号住房城乡建设部关于发布国家标准《电⽓装置安装⼯程接地装置施⼯及验收规范》的公告现批准《电⽓装置安装⼯程接地装置施⼯及验收规范》为国家标准，编号为GB501692016，⾃2017年4⽉1⽇起实施。
其中，第3.0.4、4.1.8、4.2.9条为强制性条⽂，必须严格执⾏。
原国家标准《电⽓装置安装⼯程接地装置施⼯及验收规范》GB50169-2006同时废⽌。
本标准由我部标准定额研究所组织中国计划出版社出版发⾏。
中华⼈民共和国住房和城乡建设部2016年8⽉18⽇前⾔本规范是根据住房城乡建设部《关于印发2013年⼯程建设标准规范制订修订计划的通知》（建标〔2013〕6号）的要求，由中国电⼒科学研究院会同有关单位，在《电⽓装置安装⼯程接地装置施⼯及验收规范》GB501692006的基础上修订的。
本规范在修订过程中，修订组经⼴泛调查研究，认真总结实践经验，⼴泛征求意见和多次讨论修改，最后经审查定稿。
乌东德水电站机组励磁系统热管整流柜设计及试验
第52卷第5期2021年5月Vol.52,NoMay.,2021人民长江Yangtze River文章编号：1001-4179（2021）05-0120-04乌东德水电站机组励磁系统热管整流柜设计及试验王波1!余翔2!胡先洪3!张敬4!陈小明5（1-向家坝水力发电厂，四川宜宾644600；2.长江三峡能事达电气股份有限公司，湖北武汉430070；3.乌东德水力发电厂,云南昆明651512；4.白鹤滩水力发电厂，云南昭通654600；5.中国长江电力股份有限公司，湖北宜昌443002）摘要：目前水电站机组励磁系统大功率整流柜普遍采用强迫风冷的散热方式，因此需要定期对功率框进行滤网更换和风道清灰；同时风机运行时也会产生比较高的噪声污染。
为此,经过研究和试验，对乌东德水电站电厂励磁系统进行设计时,结合热管技术和智能均流功能，实现了大功率整流柜的自冷运行。
介绍了热管原理、热管整流柜额定输出能力的核算方法,以及所用热管整流柜在瑞士ABB公司实验室进行的大电流温升测试情况。
实践证明:这种热管整流柜在现场长期运行后的状态稳定,说明热管整流柜在最大水轮发电机组励磁系统中的运用获得了成功,这一创新技术可对今后大容量发电机组励磁系统的升级改造提供借鉴和参考。
关键词:整流柜设计；热管散热器；温升测试；励磁系统；乌东德水电站中图法分类号：TM31；TM341文献标志码：A DOI：10.16232/ki.1001-4179.2021.05.019近年来我国的水电建设事业得到了飞跃发展，金沙江水电基地的溪洛渡、向家坝水电站已经成功运行,乌东德、白鹤滩水电站即将全部投产"1乌东德水电站是金沙江下游河段4个水电梯级电站中的第一个梯级,也是目前世界上在建的第三大水电站。
乌东德水电站左、右岸地下厂房内各安装6台850MW的水轮发电机组,首台机组已于2020年6月并网发电,是目前世界上已投运的单机容量最大的水轮发电机组。
水电站机电设备安装工程施工组织设计计划
目录第一章工程概述1第二章施工总平面布置8第三章施工组织及资源配置43第四章工程施工进度计划57第五章工程施工管理65第六章质量控制及检验84第七章安全生产文明施工环境保护100第八章施工技术方案专题说明121工程概述1.1 工程概况1.1.1 概况某水电站位于沅水干流上游河段的清水江中下游，贵州省黔东南苗族侗族自治州锦屏县境内,上距剑河县城80km，下距锦屏县城25km，是沅水干流15 个梯级电站中的第二级，为沅水上唯一具有多年调节性能的龙头水电站。
电站为I 等工程，工程规模为大（I）型。
工程枢纽布置为：河床布置主坝，左岸布置副坝，坝型均为混凝土面板堆石坝，地下引水发电系统布置在右岸。
水库正常蓄水位475m，相应库容37.48亿m3，有效库容26.16 亿m3。
引水发电系统由三大系统组成：引水系统、厂房系统和尾水系统。
主要由引水洞、主副厂房、母线洞、主变开关洞、尾水调压井、尾水洞、电缆竖井、尾水闸门竖井、施工支洞、进厂交通洞、主排风洞、母线排风洞及竖井、排水廊道等地下建筑物和进水口、尾水出口、出线平台等地面建筑物组成。
地下厂房内装有4 台单机容量为250MW 的立轴混流式水轮发电机组，采用一机一洞引水的布置方式，尾水系统采用2 机共用一个调压井和一条尾水隧洞的布置型式。
电站保证出力234.9MW，多年平均发电量约24.28 亿kW·h，以一回500kV 电压等级接入湖南电网的邵阳变电站。
电站在系统中担任调峰、调频和事故备用。
地下厂房区布置有主副厂房、安装场，其主要尺寸为147.20m×22.70m×60.01m(长、宽、高)，底部设有检修排水廊道（高程291.24m）。
在主厂房端头靠4#机侧布置有六层的中控楼。
主变开关洞位于主厂房下游并及之平行，洞室间岩墙厚31.50m，主变开关洞尺寸为111.00m×23.00m×30.80m。
主变开关洞及主厂房之间有4 条母线洞，洞宽为7m，地面高程为322.70m。
浅谈乌东德水电站施工中滑坡治理与施工
浅谈乌东德水电站施工中滑坡治理与施工[摘要]在水电站施工中常常会发生滑坡现象，滑坡的发生与水有着密切的关系，水往往是引起滑坡的主要因素，因此，如何消除和减轻水对边坡的危害显得尤其重要。
本文以金坪子滑坡体治理设计及施工为例，着重介绍了乌东德水电站通过地表水和地下水的截、防、导、排等措施，通过改善边坡稳定条件，确保了电站安全运行。
[关键词]滑坡体治理；截排水沟；地下排水洞；施工方法1.金坪子滑坡体地形概述金坪子滑坡位于乌东德水电站坝址下游900m－2500m处，距离金沙江右岸尾水出口1.6km。
滑坡体以上游船房沟、下游阿摆大沟、后缘尖山一尖山上村与前缘金沙江为界，总体形态为呈明显下凹的斜坡。
金坪子滑坡划分为五个区，其中ⅳ、v区为雄厚的原位基岩，整体稳定性好；ⅲ区为深嵌于古河槽之中的古滑坡堆积体，整体处于稳定状态，但其距离枢纽建筑物最近，其前缘局部受工程布置、泄洪冲刷与雾化等影响较大；i区主要为古崩塌堆积体，远离枢纽建筑物，整体稳定性较好，但其前缘局部的古滑坡堆积体有一定的变形；ii区距坝址约2.5km，为强烈变形区，处于整体蠕滑状态，稳定性较差，若产生大规模失稳可能会造成下游水位的雍高而影响发电。
2.滑坡体治理方案设计根据电站建设的总体规划，金坪子滑坡治理工程采取分期实施的建设方案，现阶段治理范围主要包括i区和ii区。
本文就金坪子滑坡体i区和ii区治理工程进行了详细剖析，并提出了一些针对性的安全防护施工方案。
2.1i区防护方案设计i区不受大坝泄洪冲刷与雾化影响，且整体现状稳定性较好，考虑i区、ii区地下水补排路径，参考同类工程经验，确定i区防护方案以截排水为主。
i区地表截（排）水系统包括周边截水沟和坡面横向排水沟。
截（排）水沟均按梯形断面设计，周边截水沟净断面尺寸为（2，0m+3，5m）×1_5m。
即（下底宽+上底宽）×高，下同，横向排水沟净断面尺寸为（1.0m+1.8m）×0.8m。
500kV变电站扩建安装工程施工组织设计方案
组织机构关系图如下：
-9-
500kV 出口工程（电气安装）施工组织设计
其中： 技 术 员： 杨景文 安 全 员： 张文海 质 量 员： 陈志明 物 资 员： 杨传社
为确保本标段工程顺利实现达标投产，公司决定在现场设项目经理 部，该项目经理部是黑龙江省送变电工程公司派出机构，在该项目经理 统一领导下，代表公司实行项目管理。公司对本工程选派业务精、素质 好的各专业人员组成项目部，抽调技术水平等级高、工作作风过得硬的 施工人员保障本工程的施工需要，选取先进的机械设备及各种车辆投入 本工程，保障施工机具的供应。在资金使用上保障施工现场的需要。各 部门及人员主要职责范围及权限如下： 项目经理：项目全过程施工生产的组织者、指挥者和全权责任者。作
-3-
500kV 出口工程（电气安装）施工组织设计
10.3 计划、统计报表的编制与传递………………………………………52 10.4 竣工资料及施工记录的移交 ………………………………………53 (十一) 与监理单位的配合 ……………………………………………54 附件 ：施工现场总平面图
施工网络图 施工进度横道图
竣工时间：
2006 年 10 月 31 日
工程建设的质量标准为：《国家电网公司输变电工程达标投产考核办
法（2005 版）》中达标投产要求。
1.1.2 工程规模及工程特点
本期在原所址 500kV 开关场扩建群方乙线.鹤群线出口。将原群方线
改造为鹤群线,位于第 4 串,群方甲、乙线分别布置在第 6.5 串.新建第 6
块 25 块4
组2
米 4500 米 25000 吨3 吨3 吨3
六 通讯系统 1 配电屏 2 音频配线架 1200 线
★水力发电厂高压电气设备选择及布置设计规范条文说明(07-9-12)
D L/T××××—水力发电厂高压电气设备选择及布置设计规范条文说明（报批稿）1 范围1.0.1 本规范是SDJ 5-1985《高压配电装置设计技术规程》和SDGJ14-1986《导体与电器选择设计规定》进行修订，修订内容较多，主要侧重水电厂高压电气设备的选择和配电装置布置。
1.0.2 本规范修订时，750kV配电装置国内的相关规范未出，因而仅适用于标称电压为3kV～500kV配电装置的设计。
3 术语和定义3.0.1 根据水电站电气设计特点，对进出线段及联络线加以定义。
4 一般规定4.0.1 根据《中华人民共和国节约能源法》及水电站可行性研究报告需有节能降耗分析章节和环境保护专题论证报告，本条款内增加了高压电气设备选择及布置设计应坚持节能降耗的原则及满足环境保护要求。
节能降耗和环境保护的相关标准和规范有较多强制性条款，设计人员应予以重视。
4.0.2 本条中的回路指国家电力系统不含的电压等级的回路，例发电机电压回路。
4.0.4污秽等级的选取，对于水电厂应考虑泄水水雾、泥雾等的影响。
4.0.5本条中的环境条件除海拔、地震、覆冰等，还应考虑水电工程的特殊环境，例如：泄水水雾、水文、地质条件等，水电工程有因水文、地质条件考虑不周，泥石流危害电气设备和厂房的事例。
根据近几年来水电站设计技术发展和制造水平的提高，对水电站开关站的选型提出应考虑的因素，以便设计方案选择合理经济。
本条款提出经济比较中宜考虑年运行费用和事故损失费用，主要考虑有些设备在使用寿命期内年运行费用和事故损失费用较大，例变压器使用寿命期30年，其运行成本为设备的5—6倍，因而根据设备运行可靠性分析年运行费用和事故损失费用可较大程度的降低综合成本，提高投资效益。
本条款对改造和扩建工程，强调了施工停电损失费用，在石泉扩机中，停电损失费用对设备选型和布置有较大影响。
混合式开关设备（H—GIS）指设备采用GIS，母线和母线连接线采用敞开式配电装置，以节省投资。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目前在右岸出线场▽1180.00m高程平台已经设置专用动力柜，安装前从该配电柜接引电源，用于设备安装施工用电、照明、调试及后期运行。
考虑到吊装工作的安全连续性，在安装部位架设足够的的照明灯，供出线场构架及设备柱安装。
4.5
设备构件倒运过程中，交通指挥中心用对讲机和手机；构件吊装过程中的起重指挥用对讲机、哨子和信号旗，高空和地面之间用对讲机联系。
图2-1项目组织机构框图
3
（1）乌东德水电站右岸地下电站土建及金属结构安装工程施工招标文件（WDD/0194）；
（2）乌东德水电站右岸地下电站土建及金属结构安装工程施工投标文件（WDD/0194）；
（3）国家和行业现行施工技术规程规范（但不限于）；
1）GB50205-2001《钢结构工程施工及验收规范火电施工质量检验及评定标准》
乌东德水电站右岸地下电站
出线场500kV地面开关站出线构架及设备柱安装施工方案
1
1.1
乌东德水电站右岸出线场500kV地面开关站金结部分由1套单回门构、1套双回门构、设备柱包括9套避雷针支柱和9套电压互感器支柱组成。单回门构和双回门构，构架高39.875m，横梁跨度30m，安装高程1180.25m；避雷针支柱和电压互感器支柱，支柱高均为5m，安装高程1180.00m
2）《起重机安全运行技术条件规范》
3）GB1102-74《圆股钢丝绳》
（4）相关设计图纸、安装使用说明书及制造厂家质量检验资料。
4
4.1
门构及设备柱构件到货分为仓库堆放和露天堆放。仓库堆放主要是高强螺栓等附件，堆放于水电六局物资仓库内；露天堆放主要构件部份因体积大、重量大、不怕风吹雨淋，只能放在平整后的露天场地，堆放在水电六局金属结构加工场或右岸出线场▽1180.00m平台。
2）完成乌东德水电站右岸出线场500kV地面开关站设备柱安装工作。
1.3
乌东德水电站右岸出线场布置单回门构和双回门构安主要工程量如表1.3-1。
表1.3-1乌东德水电站右岸出线场布置单回门构和双回门构安主要工程量
序号
代号
名称
数量
单重（t）
总重（t）
备注
1
139E66-02-07-18.00
左右岸出线场单回门构总图
1
74.8
74.8
2
1139E66-02-07-19.00
左右岸出线场双回门构总图
1
115.5
115.5
3
1139E66-02-07-21
避雷针支柱
9
0.673
6.1
4
1139E66-02-07-20
电压互感器支柱
9
0.892
8.1
2
乌东德电站右岸地下电站500kV地面开关站出线构架及设备柱安装工程实行施工局局长责任制，施工局决策层设局长一人，副局长五人，总工程师一人，施工局决策层由七人组成。管理层由工程部、质量部、安全环保部、计划合同部、财务部、综合部、物资设备部、测量部组成；现场施工作业由五个施工队组成。项目组织机构见框图2-1。
乌东德水电站右岸出线场单/双回门构由端撑柱、端撑、连杆、A型柱、横梁、地线柱等组成，端撑柱、端撑、连杆、A型柱采用材质为Q345B的无缝钢管组成，采用刚性法兰盘连接；横梁采用材质为Q345B的无缝钢管及角钢组成的等腰三角形的格构式钢梁，横梁弦分段处接头采用刚性法兰盘连接；地线柱采用材质为Q345B的直缝焊管，以上构件整体采用热镀锌保护。
4.6
500KV地面开关站出线构架运输至安装位置进行端撑柱、端撑、连杆、A型柱、横梁现场拼装，相关验收完毕，进行端撑柱、端撑、连杆、A型柱、横梁、地线柱吊装组拼，出线构架装设备及材料见表4.6-2。
表4.6-2大件吊装设备及材料使用表
名称
规格
数量
使用位置
备注
汽车吊
130t
1台
门构安装
汽车吊
70t
1台
为防止构件在运输过程中移动、碰损，构件装车时在平板车上与构件间布置方木隔离，构件装车后用4个3t/5t手拉葫芦对称固定，确保运输安全可靠。
5.2 500KV
5.2.1出线构架吊装
端撑、端撑柱、A型柱、净高均为29.635m，采用70t汽车吊无法一次性吊装就位，所以采用分段吊装的方式进行吊装，端撑、端撑柱、A型柱底部两段组拼成整体后分别进行吊装；端撑与端撑柱顶部一段组拼后进行吊装；横梁组拼成整体后采用130t汽车吊进行吊装，吊装重量如表5.2-1。吊装前端撑柱和A型柱底部两段顶端上栓4根缆风绳，吊装就位后拉紧缆风绳并固定好，吊车站位见附图1、3，缆风绳固定见附图2。根据70t汽车吊车性能曲线图5.2-2及130t汽车吊车性能曲线图5.2-3所示，各构件吊装力矩及吊车主臂长如表5.2-1。根据表5.2-2及5.2-3采用70t、130t汽车吊吊装以下构件，满足吊装要求。
分三段到货、单回1件，双回1件
端撑柱
2
22.8
Φ680*12 L=29635
分三段到货、单回1件，双回1件
A型柱
3
21.8
Φ680*12 L=29635
分三段到货、单回1件，双回2件
横梁
3
14.2
30000*2200*2000
分三段到货、单回1件，双回2件
地线柱
5
1.8
Φ500*12 L=9802
单回2件，双回3件
4.2
单回门构及双回门构的端撑柱与A型柱、A型柱与A型柱基础之间采用25a工字钢搭设构件组拼平台，用于端撑柱、端撑、A型柱、横梁的现场组拼。
4.3
4.3.1运输条件
500KV地面开关站出线构架各构件最长为10035mm，重量约2.7t，不超宽，运输及道路现场可以满足运输条件。
4.3.2运输路线
水电六局金结临时堆放场/设备到货-右岸高线路-出线场1180.00m平台。
配合门构安装
汽车吊
25t
1台
零部件组拼
卸扣
15t
6个
门构构件吊装
BW(S6级)
5t
4个
小件吊装
BW(T8级)
钢丝绳
Φ21.5mm
4根
横梁吊装、设备柱
6*37，抗拉强度为1850MPa，13m
Φ28mm
2根
端撑柱、端撑、A型柱吊装
6*37，抗拉强度为1850MPa，10m
5
5.1
500KV地面开关站出线构架各构件最长为10035mm，采用运输采用60t拖车（板长15米），其余根据重量采用60t拖车或者20t板车，装卸车用70t汽车吊，能满足施工要求；行走路线也无超过规定的坡度和弯道，行车安全有保证。
乌东德水电站右岸出线场500kV地面开关站设备柱采用材质为Q345B的无缝钢管组成，采用刚性法兰盘与基础连接，整体采用热镀锌保护。
门构各大件外形尺寸、重量参数如表1.1-1。
表1.1-1门构各大件外形尺寸、重量参数
构件名称
数量（件）
单重（t）
大概外形尺（mm）
备注
端撑
2
10.4
Φ680*12 L=28480
设备柱外形尺寸、重量参数如表1.1-2。
表1.1-2设备柱外形尺寸、重量参数
构件名称
数量（套）
单重（kg）
大概外形尺（mm）
备注
Hale Waihona Puke 避雷针支柱9673.4
Φ402*12 L=5000
电压互感器支柱
9
891.7
Φ402*12 L=5000
1.2
1）完成乌东德水电站右岸出线场500kV地面开关单/双回门构安装工作；
