胫骨髓内钉内固定术概要
胫骨髓内钉操作指导
置入髓内钉
1、使用转换套筒，将带橄榄头钢针换成无橄榄头钢针; 2、如果使用8mm髓内钉时则直接取出带橄榄头钢针； 3、在置入髓内钉之前需要在体位检测瞄准器的准确性； 4、插入髓内钉。
胫骨髓内钉
远端锁定
1、根据所选髓内钉的长度，将延长臂锁紧在手柄上; 2、将定位器安装在延长臂上； 3、在定位器安装远端瞄准器，通常安装在患肢的内侧。
标准锁钉
4.8mm
Ø8.0mm
修正锁钉
4.8mm
全螺纹锁钉
4.8mm
胫骨髓内钉
锁钉参数
Ø6.0mm
标准锁钉
4.0mm
Ø8.0mm
修正锁钉
4.0mm
全螺纹锁钉
Hale Waihona Puke 4.0mm胫骨髓内钉
适应症
1、胫骨骨干骨折
胫骨髓内钉
患者体位
1、患者应采取仰卧位; 2、屈曲患肢并使支架托起患肢，必要时使用跟骨牵引； 3、健侧下肢应垂直吊起。
胫骨髓内钉
远端锁定
1、在远端瞄准器的两孔分别插入螺钉套筒及软组织分离器，破皮、分离软组织； 2、使用4.8mm钻头钻穿两层皮质骨，并测量所需锁钉的长度； 3、使用锁钉起子将标准锁钉置入； 4、在定位器近端孔内按上述方法置入第3枚锁钉； 5、如需要置入第4枚锁钉，则要拆除定位杆，按上述方法置入1枚修正锁钉。
Ø10 空 L 275mm 290mm 305mm 320mm 335mm 350mm 365mm 380mm 395mm 410mm
Ø11 空 L 320mm 335mm 350mm 365mm 380mm 395mm 410mm
40mm 22.5mm 12.5mm 5mm
胫骨髓内钉
锁钉参数

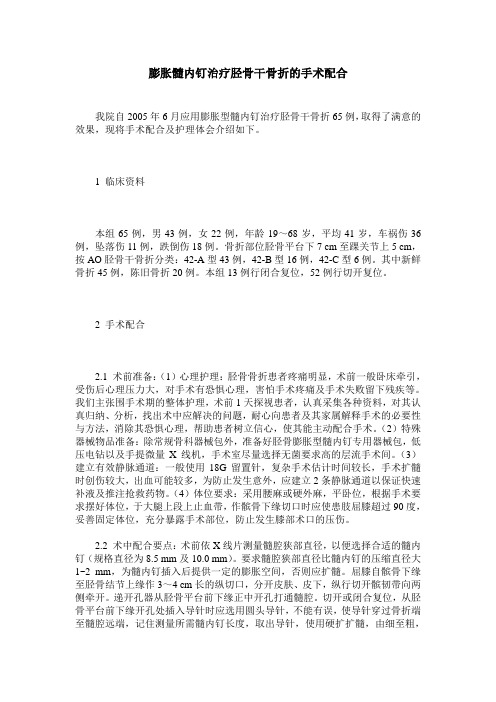

膨胀髓内钉治疗胫骨干骨折的手术配合
