滑轮组作图

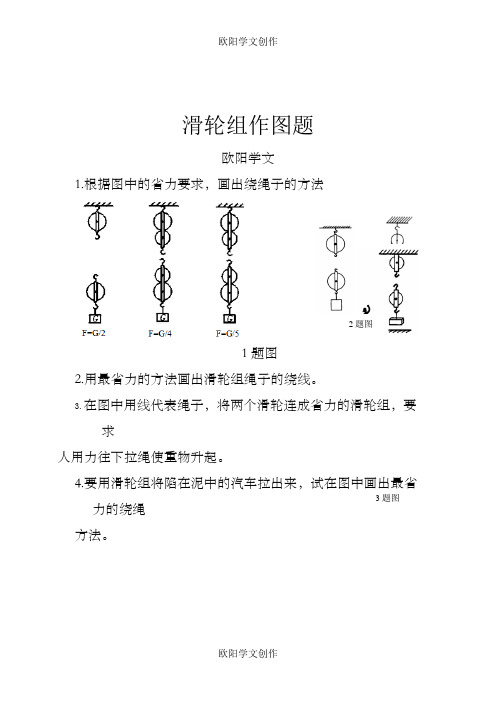

滑轮组作图题
1.根据图中的省力要求，画出绕绳子的方法(不计摩擦及滑轮重)

2用最省力的方法画出滑轮组绳子的绕线。
3.在图1中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物

升起。

图1 图2 图3 图4
4.画出图2中最省力的绕绳方法。
5.如图3所示，请根据弹簧测力计拉力的方向，画出滑轮组的绕线。
6.羚羚是学校升旗手，她想利用滑轮组来升旗．若将国旗挂在乙轮下的挂钩上，则应怎
样在滑轮上绕绳，既可将国旗升上旗杆，又可省力？请在图中画出你的绕法．
7.要用滑轮组将陷在泥中的汽车拉出来，试在图5中画出最省力的绕绳方法。

图5 图6
8.如图6所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法。

9.如图所示，有一根绳子从一黑箱的左侧穿进去，又从箱子右侧孔中穿出。左侧的线上
拴一个玩具卡车，右侧的线上拴一个玩具汽车，用手拉右侧的玩具，左侧的玩具也
向前动了一动，当继续把汽车向前拉时，汽车才走出约10cm，卡车已前进了20cm。
黑箱里有什么神秘的东西使卡车走得比汽车快?试画出该装置的示意图。

图7
10.如图8所示，某人使用滑轮组提升重物，请你在答题卡上画出他使用滑轮组最省力的
绕法。

图8 图9 图10
11.图9中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法。
12.如图10所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线。
13.用最省力的方式完成滑轮组绕线。

图11 图12 图13
14.如图12所示，小明站在地面上，欲用滑轮组提升重物，请画出最合适的绕线方法
15.王师傅想用最省力的方法把—个铁桶推上台阶，请在图13中画出这个力的示意图。
16．利用图中的滑轮组，用200N向下的拉力将重为800N的物体匀速提升到高处(绳、

F=G/3
第2题
滑轮的自重及摩擦不计)，请画出滑轮组上绳的绕法。
17．在图中，一个站在地面上．．．．．的工人利用滑轮组将重物G提起来，请画出滑轮组的绕线.
18．用右上图所示的滑轮组成滑轮组提升木桶有两种绕绳方法，请任意画一种。
19、如图14所示为一种手摇升降晾衣架示意图它由4个定滑轮和两个动滑轮组
成，绳子的尾端绕在一个固定在墙壁的旋轮上，旋转摇柄可以使晾衣架升降假设在
升降过程中衣架横梁保持水平，请回答下列问题：
(1)假设衣服和晾衣架(含动滑轮)等的总重是50N，则静止时绳子拉力是
N；(各种摩擦力忽略不计)
(2)要使衣架横梁上升1m，则绕进旋轮上的绳子长度是 m；
(3)通过增加滑轮，可以使此装置更省力，请你在答卷上画出正确的绕
线方法。

强化练习
1.（09平原会考）用滑轮组提升重物，请在下图中画出拉力F＝G/3的绳子的绕法。（不
计动滑轮、绳重和摩擦）

1题 2题 3题
2（09益阳）请在图8中画出滑轮组最省力的绕线。
3（09赤峰）要用滑轮组将陷在泥中的汽车拉出来，试在图11中画出最省力的绕绳方法。
4 (09沈阳)如图9所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法。

4题 5题
5（09衡阳）)画出图16中滑轮组最省力的绕线方法
6（09北京西城）用最省力的方式完成滑轮组绕线

6题 7题 8题
7（2010兰州）如图14所示，某人使用滑轮组提升重物，请你在答题卡上画出他使用滑
轮组最省力的绕法。
8（2010常州）下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的
绕线方法．

17题
18题
