晶体三极管及放大电路练习题
三极管 练习(五)
三极管练习(五)一、填空题（每格1分，共30分）1. 晶体三极管电流放大的外部条件是__发射级正偏__，__集电结反偏___。
因此，NPN型三极管的三个极的电位需满足__V C>V B>V E___才能放大。
2. 三极管的输出特性曲线可分为三个区域，即放大区、饱和区和截止区。
3．某放大电路中，三级管三个电极的电流如图所示，已知I1=-1.2mA，I2=-0.03mA，I3=1.23mA，由此可知：电极a是集电极；电极b是__ 基_ _极；β为电极c是__发射极。
直流放大倍数__ 40 ___。
类型是PNP___型。
4. NPN型晶体三极管的发射区是___N____型半导体，集电区是___N___型半导体，基区是___P____型半导体。
5. 晶体三极管内部有2个PN结，分别是发射结和集电结。
6. 已知一只三极管在U CE=10V时，测得当I B从0.04mA变为0.08mA时，I C 从2mA变为4mA，这个三极管的交流电流放大系数为50。
7. 若三极管I E=10.2mA，该管的电流放大系数β=50，则I B=__0.2 mA____。
8. 3AD7是PNP型Ge材料__低_____频____大功率三极管。
9．某处于放大状态的三极管三个电极的电位分别为V1=2V、V2=1.7V、V3=-2.5V，可判定该三极管“1”脚为___发射___极，“2”脚为____基__极，“3”脚为__集电____极，且属于Ge材料PNP型的。
10．当三极管的电流__基极____有一微小变化，就能引起___集电极__较大的变化，这种现象称为三极管的电流放大作用。
一、选择题（每题2分，共20分）1.三极管的特性是具有（ C ）作用。
A.电压放大B.单向导电C.电流放大2．满足B C I I β=的关系时，三极管一定工作在（ B ）A 、饱和区B 、放大区C 、截止区3.对于NPN 型三极管，为实现电流放大，各极电位必须满足（ A ）A.V C >V B >V EB.V C <V B <V EC.V C >V E >V BD.V B <V C <V E4．NPN 型和PNP 型晶体管的区别是（ B ）A.由两种不同材料硅和锗制成B.掺入的杂质元素不同C.P 区和N 区位置不同5. 晶体三极管的发射结正偏，集电结反偏时，则晶体三极管所处的状态是( A )A.放大状态B.饱和状态C.截止状态6. 晶体三极管的发射结正偏，集电结正偏时，则晶体三极管所处的状态是( B )A.放大状态B.饱和状态C.截止状态7. 用万用表测得NPN 型晶体三极管各电极对地的电位是：V B =5.7V ，V C =5.3V ，V E =5V ，则该晶体三极管的工作状态是( B )A.放大状态B.饱和状态C.截止状态8.某三极管的V 15,mA 20,mW 100(BR)CEO CM CM ===U I P ，则下列状态下三极管能正常工作的是（ A ）。
三极管练习题

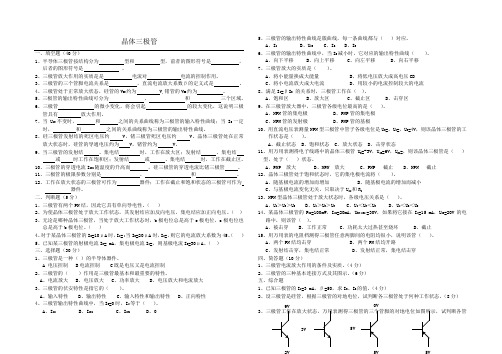

晶体三极管一、填空题（40分）1、半导体三极管按结构分为型和型，前者的图形符号是，后者的图形符号是。
2、三极管放大作用的实质是是电流对电流的控制作用。
3、三极管的三个管脚电流关系是，直流电流放大系数β的定义式是。
4、三极管处于正常放大状态，硅管的V BE约为 V,锗管的V BE约为。
5、三极管的输出特性曲线可分为、和三个区域。
6、三极管的微小变化，将会引起的较大变化，这说明三极管具有放大作用。
7、当U CE不变时，和之间的关系曲线称为三极管的输入特性曲线；当I B一定时，和之间的关系曲线称为三极管的输出特性曲线。
8、硅三极管发射结的死区电压约 V，锗三极管死区电压约 V。
晶体三极管处在正常放大状态时，硅管的导通电压约为 V，锗管约为 V。
9、当三极管的发射结、集电结时，工作在放大区；发射结、集电结或时工作在饱和区；发射结或、集电结时，工作在截止区。
10、三极管的穿透电流I CEO随温度的升高而，硅三极管的穿透电流比锗三极管。
11、三极管的极限参数分别是、和。
12、工作在放大状态的三极管可作为器件；工作在截止和饱和状态的三极管可作为器件。
二、判断题（5分）1、三极管有两个PN结，因此它具有单向导电性。
（）2、为使晶体三极管处于放大工作状态，其发射结应加反向电压，集电结应加正向电压。
（）3、无论是哪种晶体三极管，当处于放大工作状态时，b极电位总是高于e极电位，c极电位也总是高于b极电位。
（）4、对于某晶体三极管的I B=10μA时，I C=;当I B=20μA时，I C=，则它的电流放大系数为45。
（）5、已知某三极管的射极电流I E= mA，集电极电流I C=，则基极电流I B=30μA。
（）三、选择题（30分）1、三极管是一种（）的半导体器件。
A 电压控制 B电流控制 C既是电压又是电流控制2、三极管的（）作用是三极管最基本和最重要的特性。
A、电流放大B、电压放大C、功率放大D、电压放大和电流放大3、三极管的伏安特性是指它的（）。
2018年技能高考电气类《晶体三极管和单级低频小信号放大器》试题含答案
《晶体三极管和单级低频小信号放大器》试题时间：60分钟总分：分班级：班命题人：一、判断题1.晶体三极管按材料分有两种：锗管和硅管。
（正确）2.晶体三极管按结构分:NPN、PNP。
（正确）3.晶体三极管有NPN和PNP两种结构形式，但使用最多的是锗NPN和硅PNP两种三极管。
（错误）4.晶体三极管功率分：小功率管、中功率管、大功率管。
（正确）5.晶体三极管三条引线分别称为发射极e、基极b和集电极c。
（正确）6.晶体三极管的管脚分别是发射极、门极、集电极。
（错误）7.在制造三极管时，有意识地使发射区的多数载流子浓度大于基区的，同时基区做得很薄。
（正确）8.晶体三极管是线性器件，可用作开关或者放大器件。
（错误）9.晶体管由两个PN结组成，所以可以用两个二极管反向连接起来充当晶体管使用。
（错误）10.晶体三极管的发射结和集电结是同类型的PN结，所以三极管在作放大管使用时，射极和集电极可相互调换使用。
（错误）11.通常的BJT在集电极和发射极互换使用时，仍有较大的电流放大作用。
（错误）12.三极管有三个工作区，分别是饱和区、放大区、截止区。
（正确）13.三极管是构成放大器的核心，模拟电路中，若要信号不失真，三极管应该工作在放大区。
（正确）14.模拟电路中，三极管用作开关器件。
（错误）15.晶体三极管是非线性器件。
（正确）16.晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。
（正确）17.无论在任何情况下，三极管都具有电流放大能力。
（错误）18.三极管是构成放大器的核心，三极管器件具有电压放大作用。
（错误）19.当三极管发射结、集电结都反向偏置时具有放大作用。
（错误）20.当三极管发射结、集电结都正向偏置时具有放大作用。
（错误）21.放大电路中，硅三极管发射结工作电压是0.3V。
（错误）22.放大电路中，硅三极管发射结工作电压是0.7V。
（正确）23.放大电路中，锗三极管发射结工作电压是0.3V。
基本放大电路习题(含答案)
基本放大电路习题（含答案）一、选择题A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定2在由NPN晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是A.饱和失真B.截止失真C.交越失真D.频率失真3晶体三极管的关系式iE=f(uEB)|uCB代表三极管的A.共射极输入特性B.共射极输出特性C.共基极输入特性D.共基极输出特性4在由PNP晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了顶部削平的失真，这种失真是A．饱和失真B.截止失真C.交越失真D.频率失真5对于基本共射放大电路，试判断某一参数变化时放大电路动态性能的变化情况(A.增大，B.减小，C.不变)，选择正确的答案填入空格。
1).Rb减小时，输入电阻Ri2).Rb增大时，输出电阻Ro3).信号源内阻R增大时，输入电阻Ri4).负载电阻RL增大时，电压放大倍数|Au||Uo|U5).负载电阻RL减小时，输出电阻Ro6.有两个放大倍数相同、输入和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下测得A的输出电压小。
这说明A的A.输入电阻大B.输入电阻小C.输出电阻大D.输出电阻小7．三极管的穿透电流ICEO是集-基反向饱和电流的倍.A.aB.1+βC.β8．如图1所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。
如图2所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。
如图3所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。
A.放大区B.饱和区C.截止区图1图2图3图49如图4所示放大电路中，①若Rb=100kΩ，Rc=1.5kΩ，三极管的β=80，在静态时，该三极管处于_________；A.放大状态B.饱和状态C.截止状态D.倒置工作状态②集电极电阻Rc的作用是_________；A.放大电流B.调节IBQC.防止输出信号交流对地短路，把放大了的电流转换成电压D.调节ICQ③用直流电压表测得VCE≈VCC，可能是因为______；A.Rb开路B.RL短路C.Rc开路D.Rb过小④若VCC≈12V,Rc＝2kΩ,IC计算值为1mA，用直流电压表测得VCE＝8V，这说明_______；A.工作正常B.三极管c－e极间开路C.三极管b－e极间开路D.电容C2短路⑤当Rc、Rb的参数分别为_________时，该电路的静态工作点处在放大区，β=100；A.5.6kΩ,10kΩB.5.6kΩ,510kΩC.5.6kΩ,1MΩD.100kΩ,1MΩ⑥若仅当Rb增加时，VCEQ将______；若仅当Rc减小时，VCEQ将______；若仅当RL增加时，VCEQ将_____；若仅当β减小（换三极管）时，VCEQ将_____。
三极管放大电路习题
三极管放大电路一、在括号用“〞或“×〞说明以下说法是否正确。
〔1〕可以说任何放大电路都有功率放大作用；〔〕〔2〕放大电路中输出的电流和电压都是由有源元件提供的；〔〕〔3〕电路中各电量的交流成份是交流信号源提供的；〔〕〔4〕放大电路必须加上适宜的直流电源才能正常工作；〔〕〔5〕由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；〔〕〔6〕只要是共射放大电路，输出电压的底部失真都是饱和失真。
〔〕解：〔1〕√〔2〕×〔3〕×〔4〕√〔5〕×〔6〕×二、试分析图T2.2所示各电路是否能够放大正弦交流信号，简述理由。
设图中所有电容对交流信号均可视为短路。
图T2.2解：〔a〕不能。
因为输入信号被V B B短路。
〔b〕可能。
〔c〕不能。
因为输入信号作用于基极与地之间，不能驮载在静态电压之上，必然失真。
〔d〕不能。
晶体管将因发射结电压过大而损坏。
〔e〕不能。
因为输入信号被C2短路。
〔f〕不能。
因为输出信号被V C C短路，恒为零。
〔g〕可能。
〔h〕不合理。
因为G-S间电压将大于零。
〔i〕不能。
因为T截止。
三、在图T2.3所示电路中， V C C ＝12V ，晶体管的＝100，'b R ＝100kΩ。
填空：要求先填文字表达式后填得数。
〔1〕当iU ＝0V 时，测得U B E Q ＝0.7V ，假设要基极电流I B Q ＝20μA ， 那么'b R 和R W 之和R b＝ ≈ k Ω；而假设测得U C E Q ＝6V ，那么R c ＝ ≈ k Ω。
〔2〕假设测得输入电压有效值i U =5mV 时，输出电压有效值'o U ＝0.6V ， 那么电压放大倍数uA ＝ ≈ 。
假设负载电阻R L 值与R C 相等 ，那么带上负载图T2.3 后输出电压有效值o U ＝ ＝ V 。
解：〔1〕3 )( 565 )(BQ CEQ CC BQ BEQ CC ，；，I U V I U V β-- 。
北京交通大学模拟电子技术习题及解答第三章双极型三极管基本放大电路
第三章双极型三极管基本放大电路3-1 选择填空1.晶体管工作在放大区时，具有如下特点______________。
a. 发射结正偏，集电结反偏。
b. 发射结反偏，集电结正偏。
c. 发射结正偏，集电结正偏。
d. 发射结反偏，集电结反偏。
2．晶体管工作在饱和区时，具有如下特点______________。
a. 发射结正偏，集电结反偏。
b. 发射结反偏，集电结正偏。
《c. 发射结正偏，集电结正偏。
d. 发射结反偏，集电结反偏。
3．在共射、共集、共基三种基本组态放大电路中，电压放大倍数小于1的是______组态。
a. 共射b. 共集c. 共基d. 不确定4．对于题3-1图所示放大电路中，当用直流电压表测得U CE ≈V CC 时，有可能是因为______，测得U CE ≈0时，有可能是因为________。
题3-1图ccR L开路 b. R C 开路 c. R B 短路 d. R B 过小5．对于题3-1图所示放大电路中，当V CC =12V ，R C =2k Ω，集电极电流I C 计算值为1mA 。
用直流电压表测时U CE =8V ，这说明______。
a.电路工作正常b. 三极管工作不正常c. 电容C i 短路d. 电容C o短路 &6.对于题3-1图所示放大电路中，若其他电路参数不变，仅当R B 增大时，U CEQ 将______；若仅当R C 减小时，U CEQ 将______；若仅当R L 增大时，U CEQ 将______；若仅更换一个β较小的三极管时，U CEQ 将______； a.增大 b. 减小 c. 不变 d. 不确定7.对于题3-1图所示放大电路中，输入电压u i 为余弦信号，若输入耦合电容C i 短路，则该电路______。
a.正常放大b. 出现饱和失真c. 出现截止失真d. 不确定 8. 对于NPN 组成的基本共射放大电路，若产生饱和失真，则输出电压_______失真；若产生截止失真，则输出电压_______失真。
《电子技术基础》第二章半导体三极管及其放大电路试卷
《电子技术基础》第二章半导体三极管及其放大电路试卷一、单项选择题1.在三极管放大器中,三极管各极电位最高的是( )。
(2 分)A.NPN管的集电极B.PNP管的集电极C.NPN管的发射极D.PNP管的基极2.在一块正常放大的电路板上,测得三极管1、2、3脚对地电压分别为-10V、-10.3V、-14V,下列符合该三极管的有( )。
(2 分)A.PNP型三极管B.硅三极管C.1脚是发射极D.2脚是基极3.一般要求放大电路的( )。
(2 分)A.输入电阻大,输出电阻大B.输入电阻小,输出电阻大C.输入电阻大,输出电阻小D.输入电阻小,输出电阻小4.用万用表判别三极管的管脚时,应该( )。
(2 分)A.用R×1挡或R×10挡B.先判别出基极BC.先判别出发射极ED.不需判别是NPN还是PNP5.三极管按内部结构不同,可分为( )。
(2 分)A.NPN型B.PNP型C.硅管D.锗管6.一个三级放大器,工作时测得A u1=100,A u2= -50,A u3=1,则总的电压放大倍数是( )。
(2 分)A.51B.100C.-5000D.17.在单管共发射极放大电路中,其输出电压u o与输入电压u i( )。
(2 分)A.频率相同B.波形相似C.幅度相同D.相位相反8.有三只晶体三极管,除β和I CEO不同外,其他参数一样,用作放大器件时,应选用( )。
(2 分)A.β=50,I CEO=0.5 mAB.β=140,I CEO=2.5 mAC.β=10,I CEO=0.5 mA9.晶体三极管中电流固定不变的分配原则是:( )。
(2 分)A.B.C.10.在分压式偏置电路中,已知R B1=20kΩ,R B2=10 kΩ,R C=2 kΩ,R E=2kΩ,U CC=12V,β=50,R L=2kΩ。
设U BEQ=0,I CQ为( )。
(2 分)A.1mAB.2mAC.3mAD.4mA二、判断题11.( )功率放大电路的主要作用是向负载提供足够大的功率信号。
三极管放大电路习题
三极管放大电路一、在括号内用“”或“×”表明下列说法是否正确。
（1）可以说任何放大电路都有功率放大作用；（）（2）放大电路中输出的电流和电压都是由有源元件提供的；（）（3）电路中各电量的交流成份是交流信号源提供的；（）（4）放大电路必须加上合适的直流电源才能正常工作；（）（5）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（）（6）只要是共射放大电路，输出电压的底部失真都是饱和失真。
（）解：（1）√（2）×（3）×（4）√（5）×（6）×二、试分析图所示各电路是否能够放大正弦交流信号，简述理由。
设图中所有电容对交流信号均可视为短路。
图解：（a）不能。
因为输入信号被V B B短路。
（b）可能。
（c）不能。
因为输入信号作用于基极与地之间，不能驮载在静态电压之上，必然失真。
（d）不能。
晶体管将因发射结电压过大而损坏。
（e）不能。
因为输入信号被C2短路。
（f）不能。
因为输出信号被V C C短路，恒为零。
（g）可能。
（h）不合理。
因为G-S间电压将大于零。
（i）不能。
因为T截止。
三、在图所示电路中， 已知V C C ＝12V ，晶体管的＝100，'b R ＝100k Ω。
填空：要求先填文字表达式后填得数。
（1）当iU ＝0V 时，测得U B E Q ＝，若要基极电流I B Q ＝20μA ， 则'b R 和R W 之和R b ＝≈ k Ω；而若测得U C EQ ＝6V ，则R c ＝ ≈ k Ω。
（2）若测得输入电压有效值i U =5mV 时，输出电压有效值'o U ＝， 则电压放大倍数uA ＝ ≈ 。
若负载电阻R L 值与R C 相等 ，则带上负载图 后输出电压有效值o U ＝ ＝ V 。
解：（1）3 )( 565 )(BQ CEQ CC BQ BEQ CC ，；，I U V I U V β-- 。
电子技术基础第二单元《半导体三极管及其放大电路》测试卷
《电子技术基础》单元试卷班级: 姓名：学号：一、填空题：1、放大电路设置静态工作点的目的是。
2、放大器中晶体三极管的静态工作点是指、和。
3、在共射极放大电路中，输出电压u o和输入电压u i相位。
4、为防止失真，放大器发射结电压直流分量U BE比输入信号峰值U im，并且要大于发射结的。
5、画放大电路的直流通路时，把看成开路；画放大电路交流通路时，把和看成短路。
6、利用通路可估算放大器的静态工作点；利用通路的等效电路可以近似估算放大器的输入电阻、输出电阻和电压放大倍数。
7、小功率三极管的输入电阻r be= 。
8、放大电路中，静态工作点设置得太高，会使i C的半周期和u ce的半周期失真，称为失真；静态工作点设置的太低，会使i C的半周期和u ce的半周期失真，称为失真。
基本放大电路中，通常通过调整来消除失真。
9、若放大电路的电源电压U CC增大，其他条件不变，这放大器的静态工作点将移。
10、共射极基本放大电路中，若R B=240kΩ，R C=3Ω，U CC=12V，β=40,若忽略U BEQ,则I BQ= ，I CQ= ,U CEQ= ,A u= 。
11、在分压偏置电路中，已知R B1=20kΩ，R B2=10kΩ，R C=2kΩ，R E=2kΩ，U CC=12V,β=50,R L=2kΩ，设U BEQ=0,则I CQ= ,I BQ= ,Au= 。
12、多级放大电路常用的级间耦合方式有、、和。
13、多级放大器电路中每级放大电路的电压放大倍数分别为A u1、A u2、……、A un，则总的电压放大倍数为A u= 。
二、选择题：1、三极管构成放大器时，根据公共端不同，可有（）种连接方式A、1B、2C、3D、42、放大器的静态是指（）A、输入信号为零B、输出信号为零C、输入、输出信号均为零D、输入、输出信号均不为零3、表征放大器静态工作点的参数主要是指（）A、I BQB、I EQC、U CEQD、I CQ4、放大电路的静态工作点是指输入信号（）三极管的工作点A、为零时B、为正时C、为负时D、很小时5、放大电路工作在动态时，为避免失真，发射结电压直流分量和交流分量大小关系通常为（）A、直流分量大B、交流分量大C、直流分量和交流分量相等D、以上均可6、放大器输出信号的能量来源是（）A、电源B、晶体三极管C、输入信号D、均有作用7、在单管共发射极放大电路中，其输出电压与输入电压（）A、频率相同B、波形相似C、幅度相同D、相位相反8、放大器的交流通路是指（）A、电压回路B、电流通过的路径C、交流信号流通的路径D、直流信号流通的路径9、某放大器的电压放大倍数为Au=-100，其负号表示（）A、衰减B、表示输出信号与输入信号相位相同C、放大D、表示输出信号与输入信号相位相反10、当放大电路设置合适静态工作点时，如加入交流信号，这时工作点将（）A、沿直流负载线移动B、沿交流负载线移动C、不移动D、沿坐标轴上下移动11、在共射极放大电路的输入端加入一个正弦波信号，这时基极电流的波形为图中（）A B C12、已知电路处于饱和状态，要使电路恢复成放大状态，通常采用的方法是（）A、增大电阻R BB、减小电阻R BC、电阻R B不变13、共发射极放大电路中，当输入信号为正弦电压时，输出电压波形的正半周出现平顶失真，则这种失真为（）A、截止失真B、饱和失真C、非线性失真D、频率失真14、NPN晶体三极管放大电路输入交流正弦波时，输出波形如图所示，则引起波形失真的原因是（）A、静态工作天太高B、静态工作点太低C、静态工作点合适、但输入信号太大15、影响放大器工作点稳定的主要因素是（）A、β值B、穿透电流C、温度D、频率16、在分压式射极偏置电路中，当环境温度升高时，通过三极管发射极电阻的自动调节，会使（）A、U BE降低B、I B降低C、I C降低D、I C升高17、某多级放大电路由三级基本放大器组成，已知每级电压放大倍数为Au，则总的电压放大倍数为（）A、3AuB、Au3C、Au18、阻容耦合多级放大电路的输入电阻等于（）A、第一级输入电阻B、各级输入电阻之和C、各级输入电阻之积D、末级输入电阻19、一个三级放大器，工作时测得A u1=100，A u2= —50，A u3=1，则总的电压放大倍数是（）A、51B、100C、—5000D、120、多级放大器常见的耦合方式有（）A、直接耦合B、阻容耦合C、变压器耦合D、光电耦合三、判断题：1、放大器不设置静态工作点时，由于三极管的发射结有死区电压和三极管输入特性曲线的非线性，会产生失真（）2、放大器带上负载后，放大倍数和输出电压都会上升（）3、放大器具有能量放大作用（）4、变压器能把电压升高，所以变压器也是放大器（）5、放大器在工作时，电路同时存在直流和交流分量（）6、放大电路的交流负载线比直流负载线陡（）7、放电电路静态工作点过高时，在U CC和R C不变情况下，可增加基极电阻R B（）8、造成放大器工作点不稳定的主要因素是电源电压的波动（）9、放大电路的静态工作点一经设定后，不会守外界因素的影响（）10、实际放电电路常采用分压式偏置电路，这是因为它的输入阻抗大（）11、采用阻容耦合的放大电路，前后级的静态工作点互相影响（）12、采用直接耦合的放大电路，前后级的静态工作点相互牵制（）13、多级放大器总的电压放大倍数等于各级放大倍数之和（）14、固定偏置放大器的缺点是静态工作点不稳定（）15、稳定静态工作点，主要是稳定三极管的集电极电流I C （）四、综合题：1、画出如图所示电路的直流通路和交流通路2、如图所示，在电路中，U CC=15V，R B=300kΩ，R C=3KΩ,R L=3kΩ，晶体三极管的β=50，求：（1）放大单路的静态工作点（2）放电电路的输入电阻、输出电阻（3）分别求放大电路空载和负载时的电压放大倍数3、单管放大电路与三极管特性曲线如图所示，已知U CC=12V，R B=200kΩ，R C=4kΩ，RL=4kΩ(1) 在输出特性曲线上做出直流负载线，并确定静态工作点（2）当RC由4kΩ增加到6kΩ，工作点将移至何处（3）当RB由200kΩ变为100kΩ时，工作点将移至何处（4）当电源电压由12V变为6V时，工作点将移至何处（5）在输出特性曲线上做出交流负载线3、在图所示电路中，RB1=60kΩ,RB2=20kΩ，RC=3kΩ，RE=2kΩ，RL=6kΩ，UCC=16V，β=50。
