光控继电器电路工作原理
继电器的工作原理
继电器的工作原理继电器是一种电控开关装置，它通过控制小电流来实现对大电流的开关控制。
它由电磁系统和机械系统组成，能够将电路的开关操作与控制信号分离，起到隔离和放大信号的作用。
下面将详细介绍继电器的工作原理。
1. 电磁系统继电器的电磁系统由线圈和铁芯组成。
当通过线圈通入电流时，会在铁芯上产生磁场。
根据电磁感应定律，当线圈中的电流发生变化时，磁场也会发生变化。
这种变化会使得铁芯上的磁场强度发生变化，从而引起铁芯上的磁通量变化。
2. 机械系统继电器的机械系统由触点、弹簧和传动机构组成。
触点是继电器的开关部份，通常由静触点和动触点组成。
当继电器处于非工作状态时，触点通常是闭合的，电流可以流过继电器。
当线圈中通入电流时，电磁系统产生的磁场会使得触点发生吸引或者释放动作，从而改变触点的状态。
3. 工作原理当继电器处于非工作状态时，线圈中没有电流通过，触点闭合，电流可以流过继电器。
当需要控制电路的开关时，通过外部控制电路通入电流到继电器的线圈中。
线圈中的电流产生的磁场会使得触点发生动作，触点打开或者闭合，从而控制电路的开关状态。
例如，当继电器用于控制灯泡的开关时，当线圈中通入电流时，触点会打开，灯泡亮起；当线圈中断开电流时，触点会闭合，灯泡熄灭。
这样，通过控制继电器的线圈电流，可以实现对灯泡的开关控制。
继电器的工作原理基于电磁感应和机械运动，通过控制小电流来实现对大电流的开关控制。
它具有隔离信号、放大信号的作用，可以实现电路的自动化控制。
继电器广泛应用于各种电气设备和自动化系统中，如家用电器、电力系统、工业生产线等。
需要注意的是，继电器在使用过程中需要根据具体的工作要求选择合适的型号和参数，并进行正确的安装和接线。
此外，继电器的寿命也需要进行定期检查和维护，以确保其正常工作和可靠性。
综上所述，继电器是一种通过控制小电流来实现对大电流的开关控制的装置。
它由电磁系统和机械系统组成，通过电磁感应和机械运动实现对电路的开关控制。
光控路灯自动控制器电路图
光控路灯自动控制器电路图：路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。
适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。
工作原理如图所示。
接通220v交流电源，电容C4两端将获得十12v直流电压。
天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。
继电器KMl未通电，KMl的触点2—3闭合。
交流继电器KM2路灯自动控制器，是天黑自动开灯、天亮自动关灯的装置，能节约劳力、电力和延长灯泡寿命，能自动根据天气晴或阴来推后或提前开灯时间。
适用于工矿、街道、航标等外部照明控制，亦适合电力供应紧张地区的家属照明在天亮后自动关断电源，以节约生活用电。
工作原理如图所示。
接通220v交流电源，电容C4两端将获得十12v直流电压。
天黑时．光敏电阻RG呈高阻，三极管VTl、v1．2均截止。
继电器KMl未通电，KMl的触点2—3闭合。
交流继电器KM2通电工作．KM2的触点l—2、4—5闭合，发光二极管vD3显示$情号指示，照明灯H自动燃亮。
天亮时，RG呈低阻，VT1获基极电流而导通，其射松输出高电位使vT2饱和导通。
kMl动作，KMl的触点2—3断开，KM2断电而释放，KM2的触点2-3闭合，4-5断开，vD3将显示绿色信号指示，路灯H自动熄灭。
其中，电阻R1，电容c1起延时作用，以防止夜间闪电干扰而导致电路误下作。
R2为限流电阻。
电阻R3、电位器RP为vTl的偏置电阻，调节P可改变vTl、vT2的导通电压。
二极管vDl为保护二极管。
电容c2用于消除继电器KMl的吸合及释放可能产生的抖动现象。
电阻R5、电容c3为消火花电路。
二极管vD2、电容c4为半波电流。
继电器的工作原理
继电器的工作原理继电器是一种电控开关装置，它通过控制小电流来开关大电流，常用于电气控制系统中。
继电器的工作原理基于电磁感应和电磁吸合断开的特性。
一、继电器的组成和结构继电器主要由电磁系统、触点系统和外壳组成。
1. 电磁系统: 电磁系统是继电器的核心部分，由线圈和铁芯组成。
线圈通电时产生磁场，使铁芯磁化。
铁芯磁化后，会对触点产生吸引力或排斥力。
2. 触点系统: 触点系统由固定触点和动触点组成。
当电磁系统激励时，触点会发生吸合或断开动作。
触点的材料通常是银合金，具有良好的导电性和耐磨性。
3. 外壳: 外壳是继电器的外部保护结构，通常由绝缘材料制成，能够防止外界灰尘、湿气等对继电器的影响。
二、继电器的工作原理继电器的工作原理可以分为两个过程：激励过程和动作过程。
1. 激励过程: 当线圈通电时，产生磁场使铁芯磁化。
磁化后的铁芯对触点产生吸引力，使得动触点与固定触点闭合。
此时，继电器处于激励状态，通常称为“吸合”。
2. 动作过程: 当线圈断电时，磁场消失，铁芯失去磁化。
失去磁化后的铁芯对触点产生排斥力，使得动触点与固定触点断开。
此时，继电器处于断电状态，通常称为“断开”。
继电器的工作原理可以简单描述为：通过控制线圈通断来控制触点的闭合和断开，实现对电路的开关控制。
三、继电器的应用继电器广泛应用于各种电气控制系统中，常见的应用场景包括：1. 自动化控制系统: 继电器可以实现自动化控制系统中的逻辑控制，如自动化生产线、机器人控制等。
2. 电力系统: 继电器在电力系统中用于保护和控制，如电力变压器保护、电力开关控制等。
3. 交通信号系统: 继电器用于控制交通信号灯的开关，确保道路交通的顺畅和安全。
4. 家用电器: 继电器在家用电器中用于实现电路的开关控制，如冰箱、洗衣机、空调等。
5. 汽车电子系统: 继电器在汽车电子系统中用于控制车灯、喇叭、电动窗户等设备的开关。
继电器的工作原理使得它成为电气控制系统中不可或缺的元件，它能够实现对大电流的精确控制，保护电路和设备的安全运行。
继电器的工作原理
继电器的工作原理继电器是一种电控开关装置，它通过电磁原理实现电路的开关和控制。
它可以将小电流控制大电流的通断动作，广泛应用于各种电气设备和自动化系统中。
下面将详细介绍继电器的工作原理。
一、继电器的组成结构继电器主要由电磁系统、触点系统和辅助系统组成。
1. 电磁系统：包括线圈和铁芯。
线圈通电时会产生磁场，使铁芯受力，引起触点的动作。
2. 触点系统：包括固定触点和动触点。
当线圈通电时，铁芯受力使动触点与固定触点闭合或断开，实现电路的通断。
3. 辅助系统：包括引线、外壳、弹簧等。
引线用于连接继电器与电路，外壳起到保护作用，弹簧用于恢复触点的初始位置。
二、继电器的工作原理继电器的工作原理基于电磁感应和磁力作用。
1. 通电过程：当继电器的线圈通电时，电流通过线圈产生磁场，磁场作用于铁芯，使铁芯受力。
受力后，铁芯会向线圈方向移动，带动动触点与固定触点闭合。
此时，继电器的触点处于通电状态，电流可以从继电器的一个端口流入，经过触点，再从另一个端口流出。
2. 断电过程：当继电器的线圈断电时，磁场消失，铁芯不再受力，由于弹簧的作用力，铁芯恢复到初始位置。
此时，动触点与固定触点断开，继电器的触点处于断电状态，电流无法通过继电器。
三、继电器的工作特点继电器具有以下几个特点：1. 电流放大作用：继电器可以将小电流控制大电流的通断动作。
通过线圈的电流变化，可以实现对大功率负载的控制。
2. 绝缘隔离作用：继电器的触点能够实现电路的隔离，从而保护控制电路和被控制电路之间的设备。
3. 可靠性高：继电器采用机械结构，具有较高的可靠性和稳定性。
触点的闭合和断开动作可靠，寿命长。
4. 可逆性：继电器的通断动作可以反复进行，具有可逆性。
四、继电器的应用领域继电器广泛应用于各种电气设备和自动化系统中，主要包括以下几个领域：1. 电力系统：继电器用于电力系统的保护和控制，如过流保护、欠压保护、过压保护等。
2. 自动化控制：继电器用于自动化控制系统中的信号传递和控制，如PLC控制系统、工业自动化设备等。
继电器(relay)的工作原理和特性
一、继电器（relay）的工作原理和特性当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
简单描述继电器的工作原理

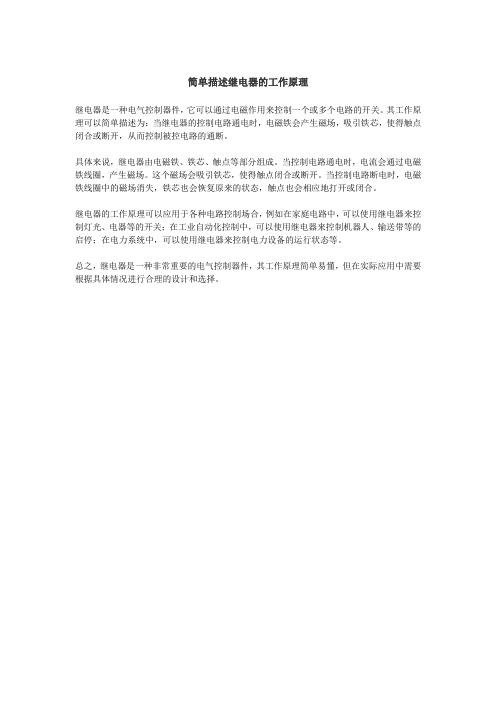

简单描述继电器的工作原理
继电器是一种电气控制器件，它可以通过电磁作用来控制一个或多个电路的开关。
其工作原理可以简单描述为：当继电器的控制电路通电时，电磁铁会产生磁场，吸引铁芯，使得触点闭合或断开，从而控制被控电路的通断。
具体来说，继电器由电磁铁、铁芯、触点等部分组成。
当控制电路通电时，电流会通过电磁铁线圈，产生磁场。
这个磁场会吸引铁芯，使得触点闭合或断开。
当控制电路断电时，电磁铁线圈中的磁场消失，铁芯也会恢复原来的状态，触点也会相应地打开或闭合。
继电器的工作原理可以应用于各种电路控制场合，例如在家庭电路中，可以使用继电器来控制灯光、电器等的开关；在工业自动化控制中，可以使用继电器来控制机器人、输送带等的启停；在电力系统中，可以使用继电器来控制电力设备的运行状态等。
总之，继电器是一种非常重要的电气控制器件，其工作原理简单易懂，但在实际应用中需要根据具体情况进行合理的设计和选择。
继电器的工作原理
继电器的工作原理继电器是一种电控开关装置，它通过控制小电流来开关大电流，常用于电力系统、自动化设备和通信系统中。
它的工作原理基于电磁感应和电磁吸合。
一、基本结构继电器由铁芯、线圈、触点和外壳组成。
铁芯是继电器的核心部件，由软磁材料制成，起到集中磁场的作用。
线圈是继电器的输入端，通电时产生磁场。
触点是继电器的输出端，根据线圈的磁场强弱来开关电路。
外壳用于保护内部结构。
二、工作原理1. 吸合过程当线圈通电时，产生磁场，磁场通过铁芯，使得铁芯磁化。
磁化后的铁芯会吸引触点，使得触点闭合，从而形成通路，电流可以流过。
这个过程称为吸合。
2. 断开过程当线圈断电时，磁场消失，铁芯失去磁化。
失去磁化后的铁芯不再具有磁性，触点失去吸引力，回到原位，触点断开，电路断开。
这个过程称为断开。
3. 控制电路继电器的线圈通电可以通过开关、传感器、计算机等控制。
通过控制线圈通断电，可以实现对触点的开关控制，从而达到控制电路的目的。
三、应用领域继电器广泛应用于各个领域，包括电力系统、自动化设备和通信系统等。
以下是几个典型的应用案例：1. 电力系统继电器在电力系统中起到了重要的作用，用于保护和控制电力设备。
例如，过流继电器可以监测电流是否超过额定值，当电流超过额定值时，继电器会触发保护动作，切断电路，保护设备安全运行。
2. 自动化设备继电器在自动化设备中用于实现信号的转换和控制。
例如，温度继电器可以根据温度的变化来控制加热或制冷设备的开关，实现温度的自动调节。
3. 通信系统继电器在通信系统中用于信号的转发和放大。
例如，电话继电器可以将低电平的语音信号转换为高电平的信号，以便传输信号的远距离传输。
四、优点和局限性继电器具有以下优点：1. 可靠性高：继电器的触点可以承受较大的电流和电压，具有较高的耐久性。
2. 隔离性好：继电器的线圈和触点之间有良好的隔离，可以避免干扰和电气噪声。
3. 适应性强：继电器可以适应不同的电压和电流要求，具有较大的适应范围。
继电器电路原理
继电器电路原理一、继电器的基本概念继电器是一种电气控制设备，它具有分离控制信号和被控电路的功能。
通俗地说，它就像一个开关，可以通过一个小电流来控制一个大电流的开关状态。
继电器由线圈、铁芯、触点等组成，其中线圈是起到产生磁场的作用，铁芯则是传导磁场的载体，而触点则是起到连接或断开被控电路的作用。
二、继电器的工作原理当继电器线圈中通入一定大小的直流或交流信号时，会在铁芯上产生磁场。
这个磁场会吸引触点闭合或打开。
触点闭合时，被控电路就通了；触点断开时，则会使被控电路断开。
三、继电器分类1.按工作原理分类：机械式继电器和固态继电器。
2.按使用范围分类：低压继电器和高压继电器。
3.按接线方式分类：插座式和板式。
4.按功能分类：时间延迟型、重合型和反复动作型等。
四、常见应用场景1.家用空调中的温度控制。
2.电梯的上下控制。
3.自动化生产线中的机器控制。
4.交通信号灯的控制。
五、继电器电路原理1.继电器接线方式继电器可以采用插座式或板式接线。
插座式接线较为常见，它可以将继电器直接插入在底座上，方便更换和维护。
板式接线则需要将继电器固定在一个板子上，再通过螺丝等方式与其他元件连接。
2.继电器的工作原理当通入一定大小的直流或交流信号时，会在铁芯上产生磁场。
这个磁场会吸引触点闭合或打开。
触点闭合时，被控电路就通了；触点断开时，则会使被控电路断开。
3.继电器保护回路原理为了保护继电器和被控设备，通常会在继电器回路中加入保护回路。
保护回路由限流元件、保险丝和过压保护元件组成。
当被控设备发生故障时，这些元件可以起到限流、短路和过压保护作用。
4.继电器的时间延迟原理时间延迟型继电器可以通过调节时间延迟元件的参数来控制触点闭合或断开的时间。
常见的时间延迟元件有电容、电阻和电感等。
当通入信号后，这些元件会在一定时间内积累能量，当积累到一定程度时触点才会闭合或断开。
5.继电器的反复动作原理反复动作型继电器可以通过改变线圈中通入信号的极性来实现反复动作。
光耦继电器工作原理
光耦继电器工作原理在现代电子设备中，光耦继电器被广泛应用于各种电路中，它是一种基于光电转换原理的电器元件。
光耦继电器主要由一个发光二极管和一个光敏三极管组成，通过光的作用来控制一个独立的开关或继电器动作。
本文将介绍光耦继电器的工作原理及其应用。
光耦继电器的基本结构光耦继电器的基本结构包括发光二极管（LED）和光敏三极管（光敏电阻器）两部分。
LED被称为光源，光敏三极管作为光电转换元件，用于检测LED发出的光信号并转化为电信号。
光耦继电器的工作原理当LED端施加电压，LED发出的光照射到光敏三极管上时，光照射引发光敏三极管的感光效应，使光敏三极管处于导通状态。
在这种情况下，光敏三极管的输出电流会激活继电器的工作，从而使外部电路得以工作。
通过控制LED的通断，可以实现继电器的开关控制。
光耦继电器的特点1.隔离性强：光耦继电器通过光电转换实现输入输出的电气隔离，有效防止输入信号对输出端的干扰。
2.响应速度快：光信号传输速度快，使得光耦继电器的响应速度更快，适用于高速开关控制。
3.寿命长：LED和光敏三极管无机械运动部件，寿命较长，具有更高的稳定性和可靠性。
光耦继电器的应用1.电力电子领域：在电力电子设备中，光耦继电器广泛应用于电源控制、变频器、逆变器等领域。
2.自动化领域：在自动化控制系统中，光耦继电器可以实现信号隔离、触发控制等功能。
3.医疗设备：在医疗设备中，光耦继电器能够实现信号传输隔离，确保设备的安全及可靠性。
总结光耦继电器作为一种重要的光电转换元件，在现代电子技术中发挥着重要作用。
其工作原理简单、可靠，应用广泛。
我们期待在未来的科技发展中，光耦继电器能够实现更多创新应用，为电子领域带来更多便利与效益。
闪光继电器的概述及工作原理
闪光继电器的概述及工作原理
一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。
继电器的继电特性继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断到通。
一旦触点闭合，输入量x继续增大，输出信号y将不再起变化。
当输入量x从某一大于xx值下降到xf,继电器开始释放，常开触点断开,我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。
释放值xf与动作值xx的比值叫做反馈系数。
在充电过程中，随着电容器电荷积累，充电电流逐渐减小，三极管的集电极电流Ic也随之减小，当此电流不足以维持衔铁的吸合而释放时，继电器的触点又重新闭合，转向灯又再次发亮。
这时电容器C通过电阻R2、继电器的常闭触点J，电阻R3放电。
放电电流在R2上产生的电压降为三极管提供反向偏压，加速三极管的截止。
当放电电流接近零时，R1上的电压降为三极管提供正向的偏压使其导通。
这样，电容器不断充电和放电，三极管也就不断导通与截止，控制继电器触点反复打开、闭合，使转向灯闪烁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光控继电器电路工作原理
光控继电器电路是一种利用光敏元件（例如光敏电阻或光敏二极管）控制继电器开关动作的电路。
下面是光控继电器电路的工作原理的详细说明：
1. 光敏元件：光控继电器电路中使用的光敏元件通常是光敏电阻或
光敏二极管。
这些光敏元件的电阻值或电流输出受到光照强度的影响。
当有光照射到光敏元件上时，其电阻值或电流输出会发生变化。
2. 继电器：继电器是一种电磁开关，它可以在低功率电路中控制高
功率电路的开关动作。
继电器由电磁线圈和触点组成。
当电磁线圈通电时，产生的磁场会使触点闭合或断开，从而实现对电路的开关控制。
3. 工作原理：光控继电器电路中，光敏元件用于检测光照强度，将
光信号转化为电信号。
当光敏元件受到光照射时，其电阻值或电流输出发生变化。
-当光敏元件处于高光照状态时，其电阻值或电流输出较小。
-当光敏元件处于低光照状态时，其电阻值或电流输出较大。
4. 光控继电器电路中，光敏元件与继电器电路相连，实现对继电器的控制。
当光敏元件感知到足够的光照强度时，其电阻值或电流输出较小，继电器的电磁线圈得到足够的电流，触点闭合，使控制电路通断。
-当光敏元件感知到充足的光照时，继电器的触点闭合，将高功率电路接通。
-当光敏元件感知到光照不足或没有光照时，继电器的触点断开，将高功率电路断开。
5. 光控继电器电路的应用范围广泛，例如自动照明系统、太阳能光伏系统、光敏安全报警系统等。
通过光敏元件对光照强度进行检测和控制，可以实现自动化和节能的电路控制。
