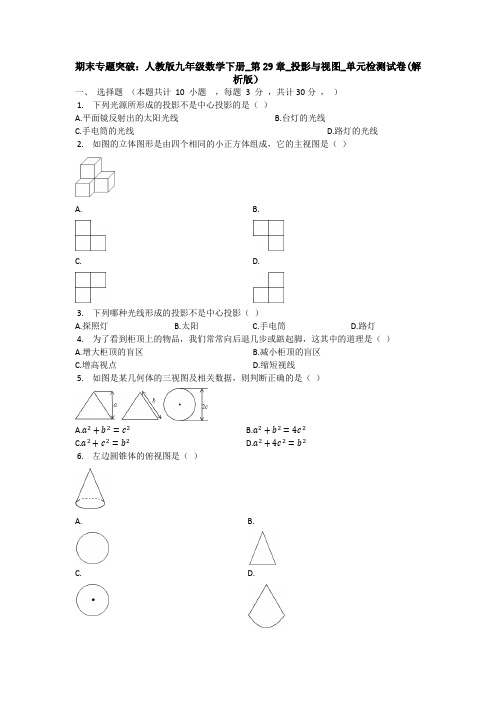

期末专题突破：人教版九年级数学下册_第29章_投影与视图_单元检测试卷(解析版）一、 选择题 （本题共计 10 小题 ，每题 3 分 ，共计30分 ， ） 1. 下列光源所形成的投影不是中心投影的是（ ）A.平面镜反射出的太阳光线B.台灯的光线C.手电筒的光线D.路灯的光线 2. 如图的立体图形是由四个相同的小正方体组成，它的主视图是（ ）A.B.C.D.3. 下列哪种光线形成的投影不是中心投影（ ） A.探照灯 B.太阳 C.手电筒 D.路灯4. 为了看到柜顶上的物品，我们常常向后退几步或踮起脚，这其中的道理是（ ） A.增大柜顶的盲区 B.减小柜顶的盲区 C.增高视点 D.缩短视线5. 如图是某几何体的三视图及相关数据，则判断正确的是（ ）A. B. C.D.6. 左边圆锥体的俯视图是（ ）A.B.C.D.7. 如图所示的正三棱柱的主视图是（ ）A.B.C.D.8. 几个相同的小正方体所搭成的几何体的俯视图如图所示，小正方形中的数字表示在该位置小正方体的个数，其主视图是（ ）A.B.C. D.9. 一个几何体由一些小正方体摆成，其主（正）视图与左视图如图所示．其俯视图不可能是（ ）A.B.C.D.10. 由 个相同的小正方体堆成的几何体，其视图如图所示，则 的最大值是（ ）A. B. C. D. 二、 填空题 （本题共计 10 小题 ，每题 3 分 ，共计30分 ， ）11. 请你写出一个左视图与俯视图相同的立体图形，这个立体图形是________．12. 已知圆柱按如图所示方式放置，其左视图的面积为，则该圆柱的侧面积为________．13. 画三视图是有一定要求的，首先确定________的位置，画出主视图，然后在主视图的下面画出________，在主视图的右面画出________．14. 在太阳光的照射下，矩形窗框在地面上的影子的形状一般是________形；圆形窗框在地面上的影子往往是________形．15. 在平行投影中，两人的高度和他们的影子________．16. 在下列关于盲区的说法中，正确的有________．（填序号①②等）①我们把视线看不到的地方称为盲区；②我们上山与下山时视野盲区是相同的；③我们坐车向前行驶，有时会发现高大的建筑物会被比它矮的建筑物挡住；④人们说“站得高，看得远”，说明在高处视野盲区要小些，视野范围要大些．17. 直角坐标平面内，一点光源位于处，线段轴，为垂足，，则在轴上的影长为________，点的影子的坐标为________．18. 从正面，左面，上面看到的几何体的形状图都一样的几何体是________（一种即可）．19. 已知一个几何体的三视图如图所示，其中主视图和俯视图都是矩形，左视图是直角三角形，则它的表面积等于________．20. 墙角处有若干大小相同的小正方体堆成如图所示的立体图形，如果你打算搬走其中部分小正方体（不考虑操作技术的限制），但希望搬完后从正面、从上面、从右面用平行光线照射时，在墙面及地面上的影子不变，那么你最多可以搬走________个小正方体．三、解答题（本题共计8 小题，共计60分，）21. （4分）如图所示的图形是一个物体的三视图，请画出这个物体的大致形状．22. （8分）请画出下列几何体的主视图、左视图和俯视图．23. （8分）如图是有几个小立方块所搭集合体的俯视图，小正方形中的数字表示在该位置小立方块的个数．请画出相应集合体的从正面看和左面看到的图形．24. （8分）画出如图的主视图、左视图和俯视图．25. （8分）如图是一个几何体，请画出它的三视图．26. （8分）如图，是由几个小立方块搭成的几何体的俯视图，小正方形的数字表示该位置小立方块的个数，请画出相应的几何体的主视图及左视图．27.(8分) 某几何体的三视图如图所示，其中主视图中半圆的半径为．（1）请用文字（或图形）描述该几何体的形状；（2）求该几何体的表面积与体积．28. （8分）一个几何体从前面看及从上面看的视图如图所示．这样的几何体只有一种吗？它最多要多少个小立方体？最少要多少个小立方体？参考答案与试题解析期末专题突破：人教版九年级数学下册第29章投影与视图单元检测试卷一、选择题（本题共计10 小题，每题3 分，共计30分）1.【答案】A【考点】中心投影【解析】找到不是灯光的光源即可．【解答】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有选项得到的投影为平行投影，故选．2.【答案】A【考点】简单组合体的三视图【解析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【解答】解：从正面看易得第一层有个正方形，第二层左上有个正方形．故选．3.【答案】B【考点】中心投影【解析】找到不是灯光的光源即可．【解答】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有选项得到的投影为平行投影，故选．4.【答案】B【考点】视点、视角和盲区根据实际生活为了看到柜顶上的物品，我们常常向后退几步或踮起脚，实际就是减小盲区，即可得出答案．【解答】解：∵为了看到柜顶上的物品，我们常常向后退几步或踮起脚，∴这其中的道理是：减小柜顶的盲区．故选：．5.【答案】C【考点】作图-三视图勾股定理【解析】首先根据该几何体的三视图判断该几何体为圆锥，然后根据三视图的相关数据得到圆锥的底面上的高、母线长及底面半径，然后可以得到三者之间的关系．【解答】解：∵该几何体的正视图和左视图都是等腰三角形，俯视图是圆，∴该几何体为圆锥，∴圆锥的底面半径为，高为，母线长为，∵圆锥的底面半径、母线及圆锥的高构成直角三角形，∴．故选．6.【答案】C【考点】简单几何体的三视图【解析】俯视图是从物体上面看，所得到的图形．【解答】解：圆锥体从上面看可得到一个圆及圆心，即．故选：．7.【答案】D【考点】简单几何体的三视图【解析】主视图是分别从物体正面看所得到的图形．解：从几何体的正面看所得到的形状是矩形，中间有一道竖直的虚线，故选：．8.【答案】D【考点】由三视图判断几何体简单组合体的三视图【解析】画出立体图，即可解答．【解答】解：画出立体图：，主视图为，故选．9.【答案】C【考点】简单组合体的三视图【解析】根据给出的几何体，通过动手操作，观察可得答案选择，也可以根据画三视图的方法，发挥空间想象能力，直接想象出其主视图为．结合主视图和左视图，从正面看，几何体的第一行第列有个正方体，而选项没有．【解答】解：结合主视图和左视图，从正面看，几何体的第一行第列有个正方体，而选项没有．故选．10.【答案】A【考点】由三视图判断几何体【解析】从俯视图中可以看出最底层小正方体的个数及形状，从主视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【解答】解：综合主视图和俯视图，底面最多有个，第二层最多有个，第三层最多有个，那么的最大值是．故选．二、填空题（本题共计10 小题，每题3 分，共计30分）11.【答案】正方体（答案不唯一）．【考点】由三视图判断几何体【解析】左视图、俯视图是分别从物体左面、上面看，所得到的图形．【解答】解：答案不唯一，如正方体、球体等．故答案为：正方体（答案不唯一）．12.【答案】【考点】简单几何体的三视图【解析】先由左视图的面积底面直径高，得出底面直径，再根据侧面积底面周长高即可求解．【解答】解：设圆柱的高为，底面直径为，则，解得，所以侧面积为：．故答案为．13.【答案】主视图,俯视图,左视图【考点】作图-三视图【解析】根据画三视图的要求填空即可．【解答】解：首先确定主视图的位置，画出主视图，然后在主视图的下面画出俯视图，在主视图的右面画出左视图．14.【答案】平行四边,椭圆【考点】平行投影【解析】太阳光照射矩形的窗户，根据在同一时刻，不同物体的物高和影长成比例，且平行物体的投影仍旧平行．故可知矩形的窗户的投影是平行四边形，同理得出圆形窗框在地面上的影子往往是椭圆形．【解答】解：题中都没说明阳光是从哪个角度射入，因此投影可以是与窗户相似，相等，等边不等长，等长不等宽的矩形，还有甚至是一般的平行四边形，但无论是什么，都是平行四边形．都是对边相等且平行的．圆形窗框在地面上的影子往往是椭圆形．故答案为：平行四边，椭圆．15.【答案】对应成比例【考点】平行投影【解析】根据平行投影特点在同一时刻，不同物体的物高和影长成比例可知．【解答】解：在同一时刻，不同物体的物高和影长成比例．即两人的高度和他们的影子对应成比例．16.【答案】①③④【考点】视点、视角和盲区【解析】盲区是指看不见的区域，仰视时越向前视野越小盲区越大，俯视时越向前视野越大，盲区越小．【解答】解：②中上山和下山时盲区是不同的，要记住仰视时越向前视野越小盲区越大，俯视时越向前视野越大，盲区越小．而①③④都是正确的，因此选①③④．17.【答案】,【考点】【解析】画出相应图形，可得相似三角形，利用相似三角形的对应边的比相等可得影长，加上即为点的横坐标，其纵坐标为．【解答】解：∵轴，轴，∴，∴，∴，设，∴，解得：，∴，∴，∴点的坐标为．故答案为：；．18.【答案】球（答案不唯一）【考点】简单几何体的三视图【解析】根据主视图，左视图，俯视图的定义找出从正面，左面，上面看到的几何体的形状图都一样的几何体即可．【解答】解：球从正面，左面，上面看到的平面图形为全等的圆，故答案为：球（答案不唯一）．19.【答案】【考点】由三视图判断几何体应先判断出这个几何体的形状为三棱柱，进而求得表面积．【解答】解：由主视图和俯视图可判断出这个几何体为柱体，根据左视图可得此几何体为三棱柱，由个矩形和个三角形组成，矩形的长与宽分别是，；，；，．三角形为直角三角形，两直角边分别为，，斜边为．∴表面积为：故答案为：．20.【答案】【考点】简单组合体的三视图【解析】留下靠墙的正方体，以及墙角处向外的一列正方体，依次数出搬走的小正方体的个数相加即可．【解答】解：第列最多可以搬走个小正方体；第列最多可以搬走个小正方体；第列最多可以搬走个小正方体；第列最多可以搬走个小正方体；第列最多可以搬走个小正方体．个人教版九年级数学下册期末高效复习：专题9 投影与视图人教版初中数学九年级下册第28章锐角三角函数专题9投影与视图题型一投影典例下列为某两个物体的投影，其中是在太阳光下形成投影的是(D)A B C D【解析】如答图，故选D.典例答图【点悟】判断是平行投影还是中心投影，关键是看光源，一般太阳光可以近似地看成平行光，因此，在太阳光下的投影是平行投影．在路灯、手电筒等点光源下的投影就是中心投影．变式跟进 1.某舞台的上方共挂有a，b，c，d四个照明灯，当只有一个照明灯亮时，一棵道具树和小玲在照明灯光下的影子如图Z9－1所示，则亮的照明灯是(B)图Z9－1A．a灯B．b灯C．c灯D．d灯题型二直棱柱的展开图典例[2018·雅安]下列图形不能折成一个正方体的是(B)A B C D【解析】B选项图形中含“7”字形，因此不能折成一个正方体，故选B.【点悟】正方体的展开图有“1＋4＋1”型、“2＋3＋1”型、“3＋3”型三种类型，其中“1”可以左右移动．注意“一”、“7”、“田”、“凹”字型的都不是正方体的展开图．变式跟进 2.[2018·大庆]将正方体的表面沿某些棱剪开，展成如图Z9－2所示的平面图形，则原正方体中与“创”字所在面相对的面的上标的字是(A)图Z9－2A．庆B．力C．大D．魅【解析】“141”型上下两个为相对面，其余的相对的面之间一定相隔一个正方形．故选A.3．[2017·海淀区一模]下列选项中，左边的平面图形能够折成右边封闭的立体图形的是(B)A BC D【解析】A．四棱锥的展开图有四个三角形，故A选项错误；B.根据长方体的展开图的特征，故B选项正确；C.正方体的展开图中，不存在“田”字形，故C 选项错误；D.圆锥的展开图中只有一个圆，故D选项错误．题型三几何体的三视图典例[2017·开封一模]下列四个几何体中，主视图与左视图相同的几何体有(D)A．1个B．2个C．3个D．4个【解析】①正方体的主视图与左视图都是正方形；②球的主视图与左视图都是圆；③圆锥主视图与左视图都是三角形；④圆柱的主视图和左视图都是长方形．故选D.【点悟】在画三视图时，一定要将物体的边、棱、顶点都体现出来，看得见的轮廓线画成实线，看不见的轮廓线画成虚线，不能漏掉．变式跟进 4.[2018·遂宁]如图Z9－3，5个完全相同的小正方体组成一个几何体，则这个几何体的主视图是(D)图Z9－3A B C D 5．[2017·聊城]如图Z9－4是由若干个小正方体组成的几何体的俯视图，小正方形中的数字表示该位置小正方体的个数，则这个几何体的主视图是(C)图Z9－4 A B C D【解析】主视图是从前往后看，由俯视图可知从左到右最高层数依次为2，3，1，∴这个几何体的主视图是C.6．[2017·烟台]如图Z9－5所示的工件，其俯视图是(B)图Z9－5 A B C D题型四由视图确定几何体的形状或组成个数典例[2017·峄城区模拟]如图Z9－6，是由几个相同的小正方体搭成的几何体的三种视图，则搭成这个几何体的小正方体的个数是(C)图Z9－6A．3个B．4个C．5个D．6个【解析】由俯视图可知，这个几何体的底层有4个小正方体，结合主视图、左视图可知上层后排左侧有1个正方体，所以组成该几何体的小正方体的个数是5个．【点悟】通过三视图计算组合图形的小正方体的个数，关键是要弄清楚这个小正方体组合图形共有多少行、多少列、每行每列中各有多少层，理清了这些行、列、层的数量，小正方体的个数就迎刃而解了．在三视图中，通过主视图、俯视图可以确定组合图形的列数；通过俯视图、左视图可以确定组合图形的行数；通过主视图、左视图可以确定行与列中的最高层数．变式跟进7.[2018·武汉]一个几何体由若干个相同的正方体组成，其主视图和俯视图如图Z9－7所示，则这个几何体中正方体的个数最多是(C)A．3 B．4 C．5 D．6图Z9－7变式跟进7答图【解析】由主视图知，俯视图中在该位置上最多小正方体的个数如答图所示(图中的数字表示在该位置上的小正方体的个数)，则这个几何体中正方体的个数最多是2＋2＋1＝5.故选C.8．[2018·齐齐哈尔]三棱柱的三视图如图Z9－8所示，已知在△EFG中，EF＝8 cm，EG＝12 cm，∠EFG＝45°，则AB的长为图Z9－8【解析】由三视图的性质可知，在△EFG中，边FG上的高长等于AB的长，∵EF＝8 cm，∠EFG＝45°，∴AB＝8×sin45°＝4 2 cm.【优选整合】人教版初中数学九年级下册 29章小结与复习测试一、选择题(本大题共8小题，每小题只有一个正确选项，每小题4分，共32分)1．将一个圆形纸板放在太阳光下，它在地面上所形成的影子的形状不可能是() A．圆B．三角形C．线段D．椭圆2．下列几何体的主视图与其他三个不同的是()3．下列几何体中，主视图和左视图都为矩形的是()4．下列四幅图中，图中的灯光与影子的位置正确的是()5．如图是由七个棱长为1的正方体组成的一个几何体，其俯视图的面积是() A．3 B．4 C．5 D．66．如图所示，小明从左面观察一个圆柱体和一个正方体，看到的是()7．如果一个圆锥的主视图是正三角形，则其侧面展开图的圆心角为() A．120°B．约156°C．180°D．约208°8．如图所示是由若干个相同的小立方体搭成的几何体的俯视图和左视图，则小立方体的个数不可能是()A．6个B．7个C．8个D．9个二、填空题(本大题共6个小题，每小题3分，共18分)9．如图是某几何体的三视图，则这个几何体是________．10．如图，方桌正上方的灯泡(看作一个点)发出的光线照射方桌后，在地面上形成阴影(正方形)示意图，已知方桌边长1.2m，桌面离地面1.2m，灯泡离地面3.6m，则地面上阴影部分的面积为________．11．如图是一个正方体的展开图，标注了字母A的面是正方体的正面，如果正方体的左面与右面所标注代数式的值相等，则x的值为________．12．如图是一束平行的光线从教室窗户射入教室的平面示意图，测得光线与地面所成的角∠AMC＝30°，窗户的高在教室地面上的影长MN＝23米，窗户的下檐到教室地面的距离BC＝1米(点M，N，C在同一直线上)，则窗户的高AB为________米．13．三棱柱的三视图如图所示，在EFG中，EF＝8cm，EG＝12cm，∠EGF＝30°，则AB 的长为________cm.14．如图，在一次数学活动课上，张明用17个边长为1的小正方体搭成了一个几何体，然后他请王亮用其人教版九年级下学期第29章投影与视图单元检测试题（含答案）一、单选题（共10题；共30分）1.如图所示的几何体，它的左视图正确的是（）A. B. C. D.2.如图，是一个几何体的表面展开图，则该几何体是（）A. 正方体B. 长方体C. 三棱柱D. 四棱锥3.下面由8个完全相同的小正方体组成的几何体从正面看是（）A. B. C. D.4.如图是两个等直径圆柱构成的“T”形管道，其左视图是（）A. B. C. D.5.如图是由若干个大小相同的小正方体堆砌而成的几何体,那么其三视图中面积最小的是( )A. 主视图B. 左视图C. 俯视图D. 三种一样6.一个几何体的主视图和俯视图如图所示，那么它的左视图可能是（）A. B. C. D.7.用4个小立方块搭成如图所示的几何体，该几何体的左视图是（）A. B. C. D.8.如下图，有一个正方体纸盒，在它的三个侧面分别画有三角形、正方形和五边形，现用一把剪刀沿着它的棱剪开成一个平面图形，则展开图是（）A. B. C.D.9.某三棱锥的三视图如图所示，该三棱锥的体积是（）A. B. 4 C. 2 D.10.如图是一个切去了一个角的正方体纸盒，切面与棱的交点A，B，C均是棱的中点，现将纸盒剪开展成平面，则展开图不可能是（）A. B. C. D.二、填空题（共7题；共21分）11.若圆柱的底面圆半径为3cm，高为5cm，则该圆柱的侧面展开图的面积为________cm2．12.下图右边是一个三棱柱，它的正投影是下图中的________（填序号）．13.如图是由若干个大小相同的小正方体摆成的几何体．那么，其三种视图中，面积最小的是________．14.人在灯光下走动，当人远离灯光时，其影子的长度将________ ．15.课桌上按照图的位置放着一个暖水瓶、一只水杯和一个乒乓球．小明从课桌前走过(图中虚线箭头的方向)，后图描绘的是他在不同时刻看到的情况，请把这些图片按照看到的先后顺序进行排序，正确的顺序是________．16.圆锥的侧面展开图是________ ，圆柱的侧面展开图是________ ．17.如图，是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个大正方体，至少还需要________个小立方块．三、解答题（共6题；共46分）18.连一连：请在第二行图形中找到与第一行几何体相对应的表面展开图，并分别用连接线连起来．19.如图是用5个棱长为1厘米的小立方块搭成的几何体，请画出从正面、左面、上面看得到的图形．20.如图，圆柱形无盖玻璃容器，高18cm，底面周长为60cm，在外侧距下底1cm的点C处有一蜘蛛，与蜘蛛相对的圆柱形容器的上口外侧距开口1cm的F处有一苍蝇，试求急于捕获苍蝇充饥的蜘蛛所走的最短路线的长度．21.如图所示是一个纸杯，它的母线延长后形成的立体图形是圆锥，该圆锥的侧面展开图是扇形OAB，经测量，纸杯开口圆的直径为6cm，下底面直径为4cm，母线长EF=9cm，求扇形OAB的圆心角及这个纸杯的表面积．（结果保留根号和π）22.用如图所示的长31．4cm，宽5cm的长方形，围成一个圆柱体，求需加上的两个底面圆的面积是多少平方厘米？23.学习投影后，小明、小颖利用灯光下自己的影子长度来测量一路灯的高度，并探究影子长度的变化规律．如图，在同一时间，身高为1.6m的小明（AB）的影子BC长是3m，而小颖（EH）刚好在路灯灯泡的正下方H点，并测得HB=6m．（1）请在图中画出形成影子的光线，并确定路灯灯泡所在的位置G；（2）求路灯灯泡的垂直高度GH．四、综合题（共2题；共23分）24.如图,某一广告墙PQ旁有两根直立的木杆AB和CD,某一时刻在太阳光下,木杆CD的影子刚好不落在广告墙PQ上.（1）请你在图中画出此时的太阳光线CE及木杆AB的影子BF; （2）若AB=5米,CD=3米,CD到PQ的距离DQ的长为4米,求此时木杆AB的影长.25.如图所示为一几何体的三视图：（1）写出这个几何体的名称;（2）任意画出这个几何体的一种表面展开图；（3）若长方形的高为10cm，正三角形的边长为4cm，求这个几何体的侧面积．答案解析部分一、单选题1.B2.C3.D4.B5.B6.B7.A8.C9.B 10.B二、填空题11.30π 12.② 13.左视图14.变长15.乙甲丙丁16.扇形；长方形17.54三、解答题18.解：如图所示：19.20.解：将曲面沿AB展开，如图所示，过C作CE⊥AB于E，在Rt CEF中，∠CEF=90°，EF=18﹣1﹣1=16（cm），CE= ×60=30（cm），由勾股定理，得CF= =34（cm）．答：蜘蛛所走的最短路线是34cm．21.解：由题意可知：=6πcm，=4π，设∠AOB=n，AO=R，则CO=R﹣9，由弧长公式得：l= ，∴，解得：n=40，R=27，故扇形OAB的圆心角是40度．∵R=27，R﹣9=18，∴S扇形OCD= ×4π×18=36π（cm2），S扇形OAB= ×6π×27=81π（cm2），纸杯侧面积=S扇形OAB﹣S扇形OCD=81π﹣36π=45π（cm2），纸杯底面积=π•22=4π（cm2）纸杯表面积=45π+4π=49π（cm2）．22.31.4÷3.14＝10cm10÷2＝5cm3.14×5×5＝78.5平方厘米答：两个底面圆的面积是78.5平方厘米。
人教版九年级下册数学《第29章 投影与视图》单元测试卷(解析版)
人教版九年级下册数学《第29章投影与视图》单元测试卷（解析版）一．选择题（共10小题）1．如图，下列图形从正面看是三角形的是（）A．B．C．D．2．如图2的三幅图分别是从不同方向看图1所示的工件立体图得到的平面图形，（不考虑尺寸）其中正确的是（）A．①②B．①③C．②③D．③3．如图，下面几何体，从左边看到的平面图形是（）A．B．C．D．4．如图，是由若干个大小相同的正方体搭成的几何体的俯视图，其中小正方形中的数字表示该位置上的正方体的个数，则这个几何体的左视图是（）A．B．C．D．5．一个几何体由若干个大小相同的小正方体搭成，如图是从三个不同方向看到的形状图，则搭成这个几何体所用的小正方体的个数是（）A．4B．5C．6D．76．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是（）A．圆柱B．圆锥C．棱锥D．球7．某同学画出了如图所示的几何体的三种视图，其中正确的是（）A．①②B．①③C．②③D．②8．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A．B．C．D．9．把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是（）A．B．C．D．10．木棒长为1.2m，则它的正投影的长一定（）A．大于1.2m B．小于1.2mC．等于1.2m D．小于或等于1.2m二．填空题（共5小题）11．请写出一个三视图都相同的几何体：．12．如图是六个棱长为1的立方块组成的一个几何体，其俯视图的面积是．13．一个几何体有若干大小相同的小立方块搭成，如图分别是从它的正面、左面看到的形状图，则搭成该几何体最多需要个小立方块．14．如图所示，是由若干相同大小的小立方体组成的立体图形的三视图，请在右边的立体图形中画出所缺少的小立方体．15．如图，在A时测得某树的影长为4m，B时又测得该树的影长为16m，若两次日照的光线互相垂直，则树的高度为．三．解答题（共4小题）16．如图，是一个小正方体所搭几何体从上面看得到的平面图形，正方形中的数字表示在该位置小正方体的上数，请你画出它从正面和从左面看得到的平面图形．17．已知图为一几何体从不同方向看的图形：（1）写出这个几何体的名称；（2）任意画出这个几何体的一种表面展开图；（3）若长方形的高为10厘米，三角形的边长为4厘米，求这个几何体的侧面积．18．（1）由大小相同的小立方块搭成的几何体如下图，请在下图的方格中画出该几何体的俯视图和左视图．（2）用小立方体搭一几何体，使得它的俯视图和左视图与你在上图方格中所画的图一致，则这样的几何体最少要个小立方块，最多要个小立方块．19．某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB的影长AC为12米，并测出此时太阳光线与地面成30°夹角．（1）求出树高AB；（2）因水土流失，此时树AB沿太阳光线方向倒下，在倾倒过程中，树影长度发生了变化，假设太阳光线与地面夹角保持不变．求树的最大影长．（用图（2）解答）2019年人教版九年级下册数学《第29章投影与视图》单元测试卷参考答案与试题解析一．选择题（共10小题）1．如图，下列图形从正面看是三角形的是（）A．B．C．D．【分析】分别写出各选项中几何体的从正面看到的图形，进一步选择答案即可．【解答】解：A、三棱柱从正面看到的是长方形，不合题意；B、圆台从正面看到的是梯形，不合题意；C、圆锥从正面看到的是三角形，符合题意；D、长方体从正面看到的是长方形，不合题意．故选：C．【点评】此题主要考查了简单几何体的三视图，关键是掌握简单几何体的特征．2．如图2的三幅图分别是从不同方向看图1所示的工件立体图得到的平面图形，（不考虑尺寸）其中正确的是（）A．①②B．①③C．②③D．③【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解答】解：从正面看可得到两个左右相邻的中间没有界线的长方形，①错误；从左面看可得到两个上下相邻的中间有界线的长方形，②错误；从上面看可得到两个左右相邻的中间有界线的长方形，③正确．故选：D．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．3．如图，下面几何体，从左边看到的平面图形是（）A．B．C．D．【分析】根据由已知条件可知，左视图有2列，每列小正方形数目分别为3，1，据此即可判断．【解答】解：已知条件可知，左视图有2列，每列小正方形数目分别为3，1．故选：C．【点评】本题主要考查了画实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．4．如图，是由若干个大小相同的正方体搭成的几何体的俯视图，其中小正方形中的数字表示该位置上的正方体的个数，则这个几何体的左视图是（）A．B．C．D．【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．由图示可得左视图有3列，每列小正方形数目分别为3，2，1．【解答】解：从左面看易得第一层有3个正方形，第二层最左边有2个正方形，第三层左边有1个正方形．故选：B．【点评】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．5．一个几何体由若干个大小相同的小正方体搭成，如图是从三个不同方向看到的形状图，则搭成这个几何体所用的小正方体的个数是（）A．4B．5C．6D．7【分析】根据“俯视图打地基，主视图疯狂盖，左视图拆违章”的原则解答可得．【解答】解：几何体分布情况如下图所示：则小正方体的个数为2+1+1+1＝5，故选：B．【点评】本题考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．6．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是（）A．圆柱B．圆锥C．棱锥D．球【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱．【解答】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选：A．【点评】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．7．某同学画出了如图所示的几何体的三种视图，其中正确的是（）A．①②B．①③C．②③D．②【分析】从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．依此即可解题．【解答】解：根据几何体的摆放位置，主视图和俯视图正确．左视图中间有一条横线，故左视图不正确．故选：B．【点评】本题考查了三种视图及它的画法，看得到的棱画实线，看不到的棱画虚线．8．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A．B．C．D．【分析】根据题意：水杯的杯口与投影面平行，即与光线垂直；则它的正投影图是应是D．【解答】解：依题意，光线是垂直照下的，故只有D符合．故选：D．【点评】本题考查正投影的定义及正投影形状的确定．9．把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是（）A．B．C．D．【分析】根据平行投影特点以及图中正六棱柱的摆放位置即可求解．【解答】解：把一个正六棱柱如图摆放，光线由上向下照射此正六棱柱时的正投影是正六边形．故选：A．【点评】本题考查了平行投影特点，不同位置，不同时间，影子的大小、形状可能不同，具体形状应按照物体的外形即光线情况而定．10．木棒长为1.2m，则它的正投影的长一定（）A．大于1.2m B．小于1.2mC．等于1.2m D．小于或等于1.2m【分析】投影线垂直于投影底幕面时，称正投影，根据木棒的不同位置可得不同的线段长度．【解答】解：正投影的长度与木棒的摆放角度有关系，但无论怎样摆都不会超过1.2 m．故选：D．【点评】考查正投影的定义，注意同一物体的所处的位置不同得到正投影也不同．二．填空题（共5小题）11．请写出一个三视图都相同的几何体：球（或正方体）．【分析】三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形，找到从3个方向得到的图形全等的几何体即可．【解答】解：球的三视图是3个全等的圆；正方体的三视图是3个全等的正方形，故答案为：球（或正方体）．【点评】考查三视图的有关知识，注意三视图都相同的常见的几何体有球或正方体．12．如图是六个棱长为1的立方块组成的一个几何体，其俯视图的面积是5．【分析】先得出从上面看所得到的图形，再求出俯视图的面积即可．【解答】解：从上面看易得第一行有3个正方形，第二行有2个正方形，共5个正方形，面积为5．故答案为5．【点评】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图，同时考查了面积的计算．13．一个几何体有若干大小相同的小立方块搭成，如图分别是从它的正面、左面看到的形状图，则搭成该几何体最多需要14个小立方块．【分析】从主视图上弄清物体的上下和左右形状，从左视图上弄清楚物体的上下和前后形状，综合分析，即可得出答案．【解答】解：根据主视图和左视图可得：搭这样的几何体最多需要6+3+5＝14个小正方体；故答案为：14．【点评】本题考查了三视图的知识，主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图；注意主视图主要告知组成的几何体的层数和列数．14．如图所示，是由若干相同大小的小立方体组成的立体图形的三视图，请在右边的立体图形中画出所缺少的小立方体略．【分析】由左视图可以知道，左边应该为三个小立方体，且在正前方，添加即可．【解答】解：【点评】此题主要考查三视图的画图、学生的观察能力和空间想象能力．15．如图，在A时测得某树的影长为4m，B时又测得该树的影长为16m，若两次日照的光线互相垂直，则树的高度为8m．【分析】根据题意，画出示意图，易得：Rt△EDC∽Rt△CDF，进而可得＝；即DC2＝ED•FD，代入数据可得答案．【解答】解：如图：过点C作CD⊥EF，由题意得：△EFC是直角三角形，∠ECF＝90°，∴∠EDC＝∠CDF＝90°，∴∠E+∠ECD＝∠ECD+∠DCF＝90°，∴∠E＝∠DCF，∴Rt△EDC∽Rt△CDF，有＝；即DC2＝ED•FD，代入数据可得DC2＝64，DC＝8；故答案为：8m．【点评】本题考查了平行投影，通过投影的知识结合三角形的相似，求解高的大小；是平行投影性质在实际生活中的应用．三．解答题（共4小题）16．如图，是一个小正方体所搭几何体从上面看得到的平面图形，正方形中的数字表示在该位置小正方体的上数，请你画出它从正面和从左面看得到的平面图形．【分析】由已知条件可知，主视图有3列，每列小正方数形数目分别为3，2，3，左视图有2列，每列小正方形数目分别为3，3．据此可画出图形．【解答】解：【点评】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．17．已知图为一几何体从不同方向看的图形：（1）写出这个几何体的名称；（2）任意画出这个几何体的一种表面展开图；（3）若长方形的高为10厘米，三角形的边长为4厘米，求这个几何体的侧面积．【分析】（1）只有棱柱的主视图和左视图才能出现长方形，根据俯视图是三角形，可得到此几何体为直三棱柱；（2）应该会出现三个长方形，两个三角形；（3）侧面积为3个长方形，它的长和宽分别为10厘米，4厘米，计算出一个长方形的面积，乘3即可．【解答】解：（1）直三棱柱；（2）如图所示：；（3）3×10×4＝120cm2．【点评】用到的知识点为：棱柱的侧面都是长方形，上下底面是几边形就是几棱柱．18．（1）由大小相同的小立方块搭成的几何体如下图，请在下图的方格中画出该几何体的俯视图和左视图．（2）用小立方体搭一几何体，使得它的俯视图和左视图与你在上图方格中所画的图一致，则这样的几何体最少要5个小立方块，最多要7个小立方块．【分析】（1）从上面看得到从左往右3列正方形的个数依次为1，2，1，依此画出图形即可；从左面看得到从左往右2列正方形的个数依次为2，1，依此画出图形即可；（2）由俯视图易得最底层小立方块的个数，由左视图找到其余层数里最少个数和最多个数相加即可．【解答】解：（1）作图如下：；（2）解：由俯视图易得最底层有4个小立方块，第二层最少有1个小立方块，所以最少有5个小立方块；第二层最多有3个小立方块，所以最多有7个小立方块．故答案是：5；7．【点评】考查了作图﹣三视图，用到的知识点为：三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．19．某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB的影长AC为12米，并测出此时太阳光线与地面成30°夹角．（1）求出树高AB；（2）因水土流失，此时树AB沿太阳光线方向倒下，在倾倒过程中，树影长度发生了变化，假设太阳光线与地面夹角保持不变．求树的最大影长．（用图（2）解答）【分析】（1）在直角△ABC中，已知∠ACB＝30°，AC＝12米．利用三角函数即可求得AB的长；（2）在△AB1C1中，已知AB1的长，即AB的长，∠B1AC1＝45°，∠B1C1A＝30°．过B1作AC1的垂线，在直角△AB1N中根据三角函数求得AN，BN；再在直角△B1NC1中，根据三角函数求得NC1的长，再根据当树与地面成60°角时影长最大，根据三角函数即可求解．【解答】解：（1）AB＝AC tan30°＝12×＝4（米）．答：树高约为4米．（2）如图（2），B1N＝AN＝AB1sin45°＝4×＝2（米）．NC1＝NB1tan60°＝2×＝6（米）．AC1＝AN+NC1＝2+6．当树与地面成60°角时影长最大AC2（或树与光线垂直时影长最大或光线与半径为AB 的⊙A相切时影长最大）AC2＝2AB2＝；【点评】此题考查了平行投影；通过作高线转化为直角三角形的问题，当太阳光线与圆弧相切时树影最长，是解题的关键．人教版九年级下册数学第29章投影与视图单元提优一、选择题1.如图，是一个正方体的平面展开图，原正方体中“祝”的对面是（）A. 考B. 试C. 顺D. 利2.下列图形不是图中几何体的三视图的是（）A. B. C. D.3.如图，它是由5个完全相同的小正方体搭建的几何体，若将最右边的小正方体拿走，则下列结论正确的是（）A. 主视图不变B. 左视图不变C. 俯视图不变D. 三视图都不变4.一个正方体的平面展开图如图，每一个面都有一个汉字，则在该正方体中和“实”字相对的汉字是（）A. 我B. 的C. 梦D. 想5.一个几何体的展开图如图所示，这个几何体是（）A. 圆锥B. 圆柱C. 四棱柱D. 四棱锥6. 如图由7个小正方体组合而成的几何体，它的主视图是（）A. B. C. D.7.下列几何体中，主视图和俯视图都为矩形的是（）A. B. C. D.8.下列说法错误的是（）A. 长方体和正方体都是四棱柱B. 棱柱的侧面都是四边形C. 柱体的上下底面形状相同D. 圆柱只有底面为圆的两个面9.如图是由6个相同的小正方体搭成的几何体，那么这个几何体的俯视图是（）A. B. C. D.10.视线与下列哪种光线不同（）A. 太阳光线B. 灯光C. 探照灯光D. 台灯二、填空题11.如图所示的几何体的三视图，这三种视图中画图不符合规定的是________ ．12.一个正方体的表面展开如图所示，六个面上各有一字，连起来的意思是“预祝中考成功”，把它折成正方体后，与“成”相对的字是 ________．13.已知圆柱按如图所示方式放置，其左视图的面积为48，则该圆柱的侧面积为________．14.由一些大小相同的小正方体搭成的几何体的从正面看和从上面看，如图所示，则搭成该几何体的小正方体最多是________ 个．15.将一个边长为10cm正方形，沿粗黑实线剪下4个边长为________ cm的小正方形，拼成一个大正方形作为直四棱柱的一个底面；余下部分按虚线折叠成一个无盖直四棱柱；最后把两部分拼在一起，组成一个完整的直四棱柱，它的表面积等于原正方形的面积．16.如图所示是小红在某天四个时刻看到一个棒及其影子的情况,那么她看到的先后顺序是________ ．17.由一些大小相同的小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体的小正方体最多是________个．18.如图是一个正方体纸盒的展开图，当折成纸盒时，与点1重合的点是________三、解答题19.如图，在无阴影的方格中选出两个画出阴影，使它们与图中4个有阴影的正方形一起可以构成一个正方体的表面展开图．（在图1和图2中任选一个进行解答，只填出一种答案即可）20.在图①、②中分别添加一个或两个小正方形，使该图形经过折叠后能围成一个以这些小正方形为面的立方体．21.如图是由几个小立方块所搭成几何体从正面和从上面看的形状图：这样搭建的几何体，最少、最多各需要多少个小立方块？22. 回答下列问题：（1）如图所示的甲、乙两个平面图形能折什么几何体？（2）由多个平面围成的几何体叫做多面体．若一个多面体的面数为f，顶点个数为v，棱数为e，分别计算第（1）题中两个多面体的f+v﹣e的值？你发现什么规律？（3）应用上述规律解决问题：一个多面体的顶点数比面数大8，且有50条棱，求这个几何体的面数．23.如图是无盖长方体盒子的表面展开图．（1）求表面展开图的周长（粗实线的长）；（2）求盒子底面的面积．24.如图，边长为acm的正方体其上下底面的对角线AC、A1C1与平面H垂直．（1）指出正方体六个面在平面H上的正投影图形；（2）计算投影MNPQ的面积．参考答案一、选择题1.C2.C3.B4.B5.A6.A7.B8.D9.C 10.A二、填空题11.俯视图12.功13.48π 14.7 15.2.5 16.④③①② 17.11 18.7和11三、解答题19.解：只写出一种答案即可．（4分）20.解：（1）图①，添加后如图所示：（2）图②，添加后如图所示：21.解：搭这样的几何体最少需要8+2+1=11个小正方体，最多需要8+6+3=17个小正方体；故最多需要17个小正方体，最少需要11个小正方体．22.解：（1）图甲折叠后底面和侧面都是长方形，所以是长方体；图乙折叠后底面是五边形，侧面是三角形，实际上是五棱锥的展开图，所以是五棱锥．（2）甲：f=6，e=12，v=8，f+v﹣e=2；乙：f=6，e=10，v=6，f+v﹣e=2；规律：顶点数+面数﹣棱数=2．（3）设这个多面体的面数为x，则x+x+8﹣50=2解得x=22．23.解：（1）如图所示：表面展开图的周长为：2a+2b+4c；（2）盒子的底面长为：a﹣（b﹣c）=a﹣b+c．盒子底面的宽为：b﹣c．盒子底面的面积为：（a﹣b+c）（b﹣c）=ab﹣b2+2bc﹣ac﹣c224.解：（1）正方体六个面在平面H上的正投影图形是矩形；（2）∵正方体边长为acm，∴BD==a（cm），∴投影MNPQ的面积为a×a=a2（cm2）．新人教版九年级数学下册《第29章投影与视图》单元测试卷（解析版）一．选择题（共10小题，满分30分，每小题3分）1．如图，路灯距地面8米，身高1.6米的小明从点A处沿AO所在的直线行走14m到点B时，人影长度（）A．变长3.5m B．变长2.5m C．变短3.5m D．变短2.5m 2．如图，夜晚路灯下有一排同样高的旗杆，离路灯越近，旗杆的影子（）A．越长B．越短C．一样长D．随时间变化而变化3．下面四个图是同一天四个不同时刻树的影子，其时间由早到晚的顺序为（）A．1234B．4312C．3421D．42314．下面四幅图是在同一天同一地点不同时刻太阳照射同一根旗杆的影像图，其中表示太阳刚升起时的影像图是（）A．B．C．D．5．太阳光照射一扇矩形的窗户，投在平行于窗户的墙上的影子的形状是（）A．与窗户全等的矩形B．平行四边形C．比窗户略小的矩形D．比窗户略大的矩形6．小阳和小明两人从远处沿直线走到路灯下，他们规定：小阳在前，小明在后，两人之间的距离始终与小阳的影长相等．在这种情况下，他们两人之间的距离（）A．始终不变B．越来越远C．时近时远D．越来越近7．如图，A，B，C，D是四位同学画出的一个空心圆柱的主视图和俯视图，正确的一组是（）A．A B．B C．C D．D8．由4个相同的小立方体搭成的几何体如图所示，则它的主视图是（）A．B．C．D．9．如图，是由几个大小相同的小立方块所搭几何体的俯视图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体的主视图是（）A．B．C．D．10．下图是某学校操场上单杠（图中实线部分）在地面上的影子（图中虚线部分），根据图中所示，可判断形成该影子的光线为（）A．太阳光线B．灯光光线C．可能为太阳光线或灯光光线D．该影子实际不可能存在二．填空题（共6小题，满分18分，每小题3分）11．如图，在路灯的同侧有两根高度相同的木棒，请分别画出这两根木棒的影子．12．如图，当太阳光与地面上的树影成45°角时，树影投射在墙上的影高CD 等于2米，若树根到墙的距离BC等于8米，则树高AB等于米．13．请写出一个主视图、左视图和俯视图完全一样的几何体．14．一个几何体的主视图和俯视图如图所示，若这个几何体最多有m个小正方体组成，最少有n个小正方体组成，m+n＝．15．如图是由若干个大小相同的小正方体摆成的几何体．那么，其三种视图中，面积最小的是．16．如图是由棱长相等的小立方体摆成的几何体的主视图与俯视图，根据视图可以判断组成这个几何体至少要个小立方体．三．解答题（共8小题，满分72分）17．（8分）有两根木棒AB，CD在同一平面上直立着，其中AB这根木棒在太阳光下的影子BE如图所示，请你在图中画出这时木棒CD的影子．18．（8分）一个几何体由几块相同的小正方体叠成，它的三视图如下图所示．请回答下列问题：（1）填空：①该物体有层高；②该物体由个小正方体搭成；（2）该物体的最高部分位于俯视图的什么地方？（注：在俯视图上标注，并有相应的文字说明）19．（8分）下列物体是由六个棱长为1cm的正方体组成如图的几何体．（1）该几何体的体积是，表面积是；（2）分别画出从正面、左面、上面看到的立体图形的形状．20．（8分）根据如图视图（单位：mm），求该物体的体积．21．（8分）一个几何体是由若干个棱长为3cm的小正方体搭成的，从正面、左面、上面看到的几何体的形状图如图所示：（1）在“从上面看”的图中标出各个位置上小正方体的个数；（2）求该几何体的体积．22．（10分）已知：如图，AB和DE是直立在地面上的两根立柱，AB＝5m，某一时刻，AB在阳光下的投影BC＝4m．（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影长时，同时测出DE在阳光下的投影长为6m，请你计算DE的长．23．（10分）如图，在路灯下，小明的身高如图中线段AB所示，他在地面上的影子如图中线段AC所示，小亮的身高如图中线段FG所示，路灯灯泡在线段DE上．（1）请你确定灯泡所在的位置，并画出小亮在灯光下形成的影子．（2）如果小明的身高AB＝1.6m，他的影子长AC＝1.4m，且他到路灯的距离AD ＝2.1m，求灯泡的高．24．（12分）一个物体是由棱长为3cm的正方体模型堆砌而成的，其视图如图：（1）请在俯视图上标出小正方体的个数（2）求出该物体的体积是多少．（3）该物体的表面积是多少？2019年春新人教版九年级数学下册《第29章投影与视图》单元测试卷参考答案与试题解析一．选择题（共10小题，满分30分，每小题3分）1．如图，路灯距地面8米，身高1.6米的小明从点A处沿AO所在的直线行走14m到点B时，人影长度（）A．变长3.5m B．变长2.5m C．变短3.5m D．变短2.5m 【分析】小明在不同的位置时，均可构成两个相似三角形，可利用相似比求人影长度的变化．【解答】解：设小明在A处时影长为x，AO长为a，B处时影长为y．∵AC∥OP，BD∥OP，∴△ACM∽△OPM，△BDN∽△OPN，∴，，则，∴x＝；，。
(最新)部编人教版数学九年级下册《第29章 投影与视图》综合测试题》(含答案解析)
第二十九章投影与视图一、选择题1.如图是由7个同样大小的正方体摆成的几何体．将正方体①移走后，所得几何体( )A．主视图改变，俯视图改变B．左视图改变，俯视图改变C．俯视图不变，左视图改变D．主视图不变，左视图不变2.如图是某零件的三视图，根据图中数据，该零件的体积为( )A．40πB．50πC．90πD．130π3.一根电线杆的接线柱部分AB在阳光下的投影CD的长为1.2，太阳光线与地面的夹角∠ACD＝60°，则AB的长为( )A． 12B． 0.6C．D．4.如图是一个由4个相同的正方体组成的立体图形，它的主视图是( )A．B．C．D．5.如图所示是一天中不同时刻直立的灯杆在阳光下形成的影长，规定各图向右为正东方向，将各图按时间顺序排列正确的是( )A．②④①③B．③①④②C．②④③①D．①③②④6.如图2的三幅图分别是从不同方向看图1所示的工件立体图得到的平面图形，(不考虑尺寸)其中正确的是( )A．①②B．①③C．②③D．③7.如图，太阳光线与地面成60°的角，照在地面的一只排球上，排球在地面的投影长是14，则排球的直径是( )A． 7 cmB． 14 cmC． 21 cmD． 21cm8.下列几何体中，其主视图为三角形的是( )A．B．C．D．9.如图所示，该几何体的左视图是( )A．B．C．D．10.如下图，直角梯形ABCD中，将直角梯形ABCD绕边AD旋转一周，从上面看所得几何体的平面图形是( )A．B．C．D．二、填空题11.如图，是小明在一天中四个时刻看到的一棵树的影子的俯视图，请你将它们按时间的先后顺序进行排列________．12.图中三视图对应的正三棱柱是___________．13.为了测量操场中旗杆的高度，小明学习了“太阳光与影子”，设计了如图所示的测量方案，根据图中标示的数据可知旗杆的高度为________．14.如图，是一个野营的帐篷，它可以看成是一个________；按此图中的放置方式，那么这个几何体的主视图是什么图形？________.15.电影院的座位排列时，后一排总比前一排高，并且每一横排呈圆弧形，这是为了____________．16.如图是一个包装盒的三视图，则这个包装盒的体积是________．17.如图，请写出图1，图2，图3是从哪个方向可到的：图1________；图2________；图3________.18.如图，正三棱柱的俯视图是________．19.如图，小丽站在30米高的楼顶远眺前方的广场，15米处有一个高为5米的障碍物，那么离楼房________的范围内小丽看不见．20.如图是由一些棱长为1的小立方块所搭几何体的三种视图．若在所搭几何体的基础上(不改变原几何体中小立方块的位置)，继续添加相同的小立方块，以搭成一个长方体，至少还需要________个小立方块．最终搭成的长方体的表面积是________．三、解答题21.如图是某比赛场馆的平面图，根据距离比赛场地的远近和视角的不同，将观赛场地划分成A、B、C三个不同的票价区．其中与场地边缘MN的视角大于或等于45°，并且距场地边缘MN的距离不超过30 m 的区域划分为A票区，B票区如图所示，剩下的为C票区．(π取3)(1)请你利用尺规作图，在观赛场地中，作出A票区所在的区域(只要作出图形，保留作图痕迹，不要求写作法)；(2)如果每个座位所占的平均面积是0.8平方米，请估算A票区有多少个座位．22.我们坐公共汽车下车后，不要从车前车后猛跑，为什么？23.如图，两棵树的高度分别为AB＝6 m，CD＝8 m，两树的根部间的距离AC＝4 m，小强沿着正对这两棵树的方向从左向右前进，如果小强的眼睛与地面的距离为1.6 m，当小强与树AB的距离小于多少时，就不能看到树CD的树顶D?24.操场上有三根测杆AB，MN和XY，MN＝XY，其中测杆AB在太阳光下某一时刻的影子为BC(如图中粗线)．(1)画出测杆MN在同一时刻的影子NP(用粗线表示)，并简述画法；(2)若在同一时刻测杆XY的影子的顶端恰好落在点B处，画出测杆XY所在的位置(用实线表示)，并简述画法．25.某数学兴趣小组，利用树影测量树高，如图(1)，已测出树AB的影长AC为12米，并测出此时太阳光线与地面成30°夹角．(1)求出树高AB；(2)因水土流失，此时树AB沿太阳光线方向倒下，在倾倒过程中，树影长度发生了变化，假设太阳光线与地面夹角保持不变．求树的最大影长．(用图(2)解答)26.如图：公路旁有两个高度相等的路灯AB、CD.数学老师杨柳上午上学时发现路灯B在太阳光下的影子恰好落到里程碑E处，他自己的影子恰好落在路灯CD的底部C处．晚自习放学时，站在上午同一个地方，发现在路灯CD的灯光下自己的影子恰好落在里程碑E处．(1)在图中画出杨老师的位置(用线段FG表示)，并画出光线，标明(太阳光、灯光)；(2)若上午上学时候高1米的木棒的影子为2米，杨老师身高为1.5米，他离里程碑E恰5米，求路灯高．27.看教室黑板上的同一幅画，是离黑板近，视角大；还是离黑板远，视角大呢？是离黑板近看得清还是远看得清呢？由此你可以得出一个什么样的结论？28.如图所示，分别是两棵树及其影子的情形(1)哪个图反映了阳光下的情形？哪个图反映了路灯下的情形．(2)请画出图中表示小丽影长的线段．(3)阳光下小丽影子长为1.20 m树的影子长为2.40 m，小丽身高1.88 m，求树高．答案分析1.【答案】D【分析】将正方体①移走前的主视图为第一层有一个正方形，第二层有四个正方形，没有改变．将正方体①移走前的左视图为第一层有一个正方形，第二层有两个正方形，没有发生改变．将正方体①移走前的俯视图为第一层有四个正方形，第二层有两个正方形，发生改变．故选D.2.【答案】B【分析】易得此几何体为空心圆柱，圆柱的体积＝底面积×高，把相关数值代入即可求解．观察三视图发现该几何体为空心圆柱，其内圆半径为2，外圆半径为3，高为10，所以其体积为10×(π×32－π×22)＝50π，故选B.3.【答案】C【分析】作BE∥CD，则有平行四边形CDBE.∴BE＝CD＝1.2，∠AEB＝∠ACD＝60°.∵tan 60°＝AB∶BE，∴AB＝tan 60°×BE＝×1.2＝.故选C.4.【答案】D【分析】从正面看易得第一层有3个正方形，第二层中间有一个正方形．故选D.5.【答案】B【分析】太阳从东方升起最后从西面落下，木杆的影子开始时应该在西面，随着时间的变化影子逐渐的向北偏西，南偏西，正东方向的顺序移动，故它们按时间先后顺序进行排列为③①④②，故选B.6.【答案】D【分析】从正面看可得到两个左右相邻的中间没有界线的长方形，①错误；从左面看可得到两个上下相邻的中间有界线的长方形，②错误；从上面看可得到两个左右相邻的中间有界线的长方形，③正确．故选D.7.【答案】C【分析】如图，点A与点B为太阳光线与球的切点，则AB为排球的直径，CD＝AB，CE＝14cm，在Rt△CDE中，sin E＝，所以CD＝14·sin 60°＝14×＝21，即排球的直径为21 cm故选C.8.【答案】D【分析】A.圆柱的主视图为矩形，∴A不符合题意；B．正方体的主视图为正方形，∴B不符合题意；C．球体的主视图为圆形，∴C不符合题意；D．圆锥的主视图为三角形，∴D符合题意．故选D.9.【答案】D【分析】在三视图中，实际存在而被遮挡的线用虚线表示，故选D.10.【答案】D【分析】易得这个几何体为圆台，从上面看可得到两个同心圆．故选D.11.【答案】④②①③【分析】西为④，西北为②，东北为①，东为③，故其按时间的先后顺序为④②①③.12.【答案】正三棱柱【分析】由俯视图得到正三棱柱两个底面在竖直方向，由主视图得到有一条侧棱在正前方，于是可判定正三棱柱．13.【答案】6 m【分析】设旗杆高度为x m，由题意得出＝，解得x＝6，故旗杆的高度为6 m.故答案为6 m.14.【答案】三棱柱三角形【分析】按照给出的照片，野营的帐篷，它可以看成是一个三棱柱，如图摆放三棱柱的主视图是三角形．15.【答案】为了增加视野，后面的观众看清屏幕，保证同一排上的人看屏幕的视角相等【分析】电影院的座位排列时，后一排总比前一排高是为了增加视野，后面的观众看清屏幕，每一横排呈圆弧形是利用圆周角相等，保证同一排上的人看屏幕的视角相等．故答案为了增加视野，后面的观众看清屏幕，保证同一排上的人看屏幕的视角相等．16.【答案】2 000π【分析】综合三视图，可以得出这个几何体应该是个圆柱体，且底面半径为10，高为20.因此它的体积应该是π×10×10×20＝2 000π.故答案为2 000π.17.【答案】左面上面前面【分析】从左面看是一个三角形、一个长方形，从上面看是一个圆形、一个长方形；从正面看是一个三角形、一个圆形，故答案为左面，上面，前面．18.【答案】正三角形【分析】从正三棱柱的上面看：可以得到一个正三角形，故答案为正三角形．19.【答案】大于15米小于18米．【分析】由题意，得盲区为BD，设BD＝x，则BC＝x＋15，∴＝，解得x＝3，∴在大于15米小于18米的范围内小丽看不见．故答案为大于15米小于18米20.【答案】26 56【分析】由俯视图，易得最底层有7个小立方体，第二层有2个小立方体，第三层有1个小立方体，其小正方块分布情况如下：那么共有7＋2＋1＝10个几何体组成．若搭成一个大长方体，共需3×4×3＝36个小立方体，所以还需36－10＝26个小立方体，最终搭成的长方体的表面积是3×4×2＋3×3×2＋3×4×2＝56，故答案为26，56.21.【答案】解(1)如图，以线段MN、EF与、所围成的区域就是所作的A票区．(2)连接OM、ON、OE、OF，设MN的中垂线与MN、EF分别相交于点G 和H.由题意，得∠MON＝90°.∵OG⊥MN，OH⊥EF，OG＝OH＝15，∴∠EOF＝∠MON＝90°.∴r＝＝15.∴SA＝(S扇形FOM＋S扇形EON)＋(S△OMN＋S△EOF)＝πr2＋r2≈1 125(米2)．∴1125÷0.8≈1 406.∴A票区约有1 406个座位．【分析】(1)以M、N为圆心，30为半径交于O点如图以线段MN、EF 与、所围成的区域就是所作的A票区．(2)求座位就是求三角形EOF，MON和扇形FOM和EON的面积和．那么先求出扇形的半径即可．22.【答案】解因为汽车司机的视线在车前车后有看不见的地方，即盲区．汽车前进或倒退时，在车前或车后走很容易出危险．【分析】根据汽车司机的视线在车前车后有看不见的地方，很容易出危险，得出坐公共汽车下车后，不要从车前车后猛跑．23.【答案】解设FG＝x米．那么FH＝x＋GH＝x＋AC＝x＋4(米)，∵AB＝6 m，CD＝8 m，小强的眼睛与地面的距离为1.6 m，∴BG＝4.4 m，DH＝6.4 m，∵BA⊥PC，CD⊥PC，∴AB∥CD，∴FG∶FH＝BG∶DH，即FG·DH＝FH·BG，∴x×6.4＝(x＋4)×4.4，解得x＝8.8(米)，因此小于8.8米时就看不到树CD的树顶D.【分析】根据盲区的定义结合图片，我们可看出在FG之间时，是看不到树CD的树顶D的．因此求出FG就是本题的关键．已知了AC的长，BG、DH的长，那么可根据平行线分线段成比例来得出关于FG、FH、BG、DH的比例关系式，用FG表示出FG后即可求出FG的长．24.【答案】解(1)连接AC，过点M作MP∥AC交NC与P，则NP为MN的影子；(2)过B作BX∥AC，且BX＝MP，过X作XY⊥NC交NC与Y，则XY即为所求．【分析】(1)过物体顶点作光线的平行线得到物体的平行投影；(2)根据平行投影中物体与投影面平行时的投影是全等的可找到XY 的位置．25.【答案】解(1)AB＝AC tan 30°＝12×＝4(米)．答：树高约为4米．(2)如图(2)，B 1N＝AN＝AB1sin 45°＝4×＝2(米)．NC 1＝NB1tan 60°＝2×＝6(米)．AC 1＝AN＋NC1＝2＋6.当树与地面成60°角时，影长最大AC2(或树与光线垂直时影长最大或光线与半径为AB的⊙A相切时影长最大)AC 2＝2AB2＝8.【分析】(1)在直角△ABC中，已知∠ACB＝30°，AC＝12米．利用三角函数即可求得AB的长；(2)在△AB1C1中，已知AB1的长，即AB的长，∠B1AC1＝45°，∠B1C1A ＝30°.过B1作AC1的垂线，在直角△AB1N中根据三角函数求得AN，BN；再在直角△B1NC1中，根据三角函数求得NC1的长，再根据当树与地面成60°角时影长最大，根据三角函数即可求解．26.【答案】解(1)如图：(2)∵上午上学时候高1米的木棒的影子为2米，杨老师身高为1.5米，∴杨老师的影长CF为3米，∵GF⊥AC，DC⊥AC，∴GF∥CD，∴△EGF∽△EDC，∴＝，∴＝，解得CD＝2.4.答：路灯高为2.4米．【分析】(1)作出太阳光线BE，过点C作BE的平行线，与DE的交点即为杨老师的头顶所在；(2)易得杨老师的影长，利用△EGF∽△EDC可得路灯CD的长度．27.【答案】解根据视角的定义可得：离黑板近视角大，离黑板近看得清．结论：视角大，看得清．【分析】人眼到视平面的距离视固定的(视距)，视平面左右两个边缘到人眼的连线得到的角度就是视角．28.【答案】解(1)如图所示：甲图反映了阳光下的情形，乙图反映了路灯下的情形；(2)如图所示，AB，CD是小丽影长的线段；(3)∵阳光下小丽影子长为1.20 m，树的影子长为2.40 m，小丽身高1.88 m，设树高为x m，∴＝，解得x＝3.76，答：树的高度为3.76 m.【分析】(1)利用太阳光线是平行光线与路灯的光线是从一个点发出进而得出答案；(2)结合光线的照射不同得出小丽影长的线段；(3)利用同一时刻太阳照射影长与实际长度比值相等进而得出答案．。
【5套打包】北京市初三九年级数学下(人教版)《第29章投影与视图》单元小结(解析版)
人教版九年级放学期第29 章投影与视图单元检测试题（含答案）一、单项选择题（共10 题；共 30 分）1.以下图的几何体，它的左视图正确的选项是（）A. B. C. D.2.如图，是一个几何体的表面睁开图，则该几何体是（A. 正方体B.长方体C.三棱柱）D.四棱锥3.下边由8 个完整相同的小正方体构成的几何体从正面看是（）A. B. C. D.4.如图是两个等直径圆柱构成的“ T形”管道，其左视图是（）A. B. C. D.5.如图是由若干个大小相同的小正方体堆砌而成的几何体,那么其三视图中面积最小的是()A. 主视图B.左视图C.俯视图D.三种相同6.一个几何体的主视图和俯视图以下图，那么它的左视图可能是（）A. B. C. D.7.用4 个小立方块搭成以下图的几何体，该几何体的左视图是（）A. B. C. D.8.以以下图，有一个正方体纸盒，在它的三个侧面分别画有三角形、正方形和五边形，现用一把剪刀沿着它的棱剪开成一个平面图形，则睁开图是（）A. B. C.D.9.某三棱锥的三视图以下图，该三棱锥的体积是（）A. B.4 C.2 D.10.如图是一个切去了一个角的正方体纸盒，切面与棱的交点A， B， C 均是棱的中点，现将纸盒剪睁开成平面，则睁开图不行能是（）A. B. C. D.二、填空题（共7 题；共 21 分）11.若圆柱的底面圆半径为3cm，高为 5cm，则该圆柱的侧面睁开图的面积为________cm2．12.以下图右侧是一个三棱柱，它的正投影是以下图中的________（填序号）．13.如图是由若干个大小相同的小正方体摆成的几何体．那么，其三种视图中，面积最小的是________．14.人在灯光下走动，当人远离灯光时，其影子的长度将________ ．15.课桌上依据图的地点放着一个暖水瓶、一只水杯和一个乒乓球．小明从课桌前走过(图中虚线箭头的方向 )，后图描述的是他在不一样时辰看到的状况，请把这些图片依据看到的先后次序进行排序，正确的次序是 ________．16.圆锥的侧面睁开图是________ ，圆柱的侧面睁开图是________ ．17.如图，是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的地点），持续增添相同的小立方块，以搭成一个大正方体，起码还需要________个小立方块．三、解答题（共 6 题；共 46 分）18.连一连：请在第二行图形中找到与第一行几何体相对应的表面睁开图，并分别用连结线连起来．19.如图是用 5 个棱长为 1 厘米的小立方块搭成的几何体，请画出从正面、左面、上边看得到的图形．20.如图，圆柱形无盖玻璃容器，高18cm，底面周长为有一蜘蛛，与蜘蛛相对的圆柱形容器的上口外侧距张口60cm，在外侧距下底1cm 的点 C 处1cm 的 F 处有一苍蝇，试求急于捕获苍蝇充饥的蜘蛛所走的最短路线的长度．21.以下图是一个纸杯，它的母线延伸后形成的立体图形是圆锥，该圆锥的侧面睁开图是扇形 OAB，经丈量，纸杯张口圆的直径为 6cm，下底面直径为 4cm，母线长 EF=9cm，求扇形OAB 的圆心角及这个纸杯的表面积．（结果保存根号和π）22.用以下图的长31． 4cm，宽 5cm 的长方形，围成一个圆柱体，求需加上的两个底面圆的面积是多少平方厘米？23.学习投影后，小明、小颖利用灯光下自己的影子长度来丈量一路灯的高度，并研究影子长度的变化规律．如图，在同一时间，身高为 1.6m 的小明（AB）的影子BC长是3m，而小颖（ EH）恰幸亏路灯灯泡的正下方H 点，并测得HB=6m．（1）请在图中画出形成影子的光芒，并确立路灯灯泡所在的地点G；（2）求路灯灯泡的垂直高度GH．四、综合题（共 2 题；共23 分）24.如图 ,某一广告墙PQ 旁有两根直立的木杆AB 和 CD,某一时辰在太阳光下恰好不落在广告墙PQ上 .（ 1）请你在图中画出此时的太阳光芒CE及木杆,木杆 CD的影子AB 的影子 BF;（2）若 AB=5 米 ,CD=3 米 ,CD到 PQ 的距离 DQ 的长为 4 米 ,求此时木杆AB 的影长 .25.以下图为一几何体的三视图：（1）写出这个几何体的名称 ;（ 2）随意画出这个几何体的一种表面睁开图；（3）若长方形的高为 10cm，正三角形的边长为 4cm，求这个几何体的侧面积．答案分析部分一、单项选择题1.B2.C3.D4.B5.B6.B7.A8.C9.B10.B二、填空题11.30 π 12.②13.左视图14.变长15.乙甲丙丁16.扇形；长方形17.54三、解答题18.解：以下图：19.20.解：将曲面沿AB 睁开，以下图，过 C 作 CE⊥ AB 于 E，在 Rt△CEF中，∠ CEF=90°， EF=18﹣ 1﹣1=16（ cm）， CE= ×60=30（ cm），由勾股定理，得CF==34（cm）．答：蜘蛛所走的最短路线是34cm．21.解：由题意可知：=6π cm，=4π，设∠AOB=n， AO=R，则CO=R﹣ 9，由弧长公式得： l=，∴，解得： n=40， R=27，故扇形 OAB 的圆心角是40 度．∵R=27，R﹣ 9=18，∴S 扇形OCD=S 扇形OAB=纸杯侧面积纸杯底面积纸杯表面积×4π× 18=36（cmπ2），×6π× 27=81（cmπ2），=S扇形OAB﹣S 扇形OCD=81 π﹣36π =45 （π cm2），22）=π?2=4π（ cm=45π+4π=49π（ cm2）．÷ 3＝.1410cm10÷2＝ 5cm3.14 × 5×5＝78.5 平方厘米答：两个底面圆的面积是78.5 平方厘米。
(最新)部编人教版数学九年级下册《第29章 投影与视图》综合测试题》(含答案解析)
第二十九章投影与视图一、选择题1.下图的四幅图中，灯光与影子的位置合理的是( )A．B．C．D．2.如图所示的几何体是由5个大小相同的小立方块搭成，它的俯视图是( )A．B．C．D．3.如图是底面为正方形的长方体，下面有关它的三个视图的说法正确的是( )A．俯视图与主视图相同B．左视图与主视图相同C．左视图与俯视图相同D．三个视图都相同4.如图所示是一天中不同时刻直立的灯杆在阳光下形成的影长，规定各图向右为正东方向，将各图按时间顺序排列正确的是( )A．②④①③B．③①④②C．②④③①D．①③②④5.如图所示的工件的主视图是( )A．B．C．D．6.中央电视台有一个非常受欢迎的娱乐节目：墙来了！选手需按墙上的空洞造型摆出相同姿势，才能穿墙而过，否则会被墙推入水池．类似地，有一个几何体恰好无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞，则该几何体为( )A．B．C．D．7.当你在笔直的公路上乘车由A至E的过程中(如图所示)，发现路边有两栋建筑物，那么不能看到较高建筑物PD的路段是( )A．ABB．BCC．CDD．DE8.下面四个图是同一天四个不同时刻树的影子，其时间由早到晚的顺序为( )A． 1234B． 4312C． 3421D． 42319.如图所示，夜晚路灯下同样高的旗杆，离路灯越近，它的影子( )A．越长B．越短C．一样长D．无法确定10.有两个完全相同的长方体，按如图方式摆放，其主视图是( )A．B．C．D．二、填空题11.同一时刻，同一地区，太阳光下物体的高度与投影长的比是________．12.如图，身高1.5米的小强站在离一个高大的建筑物20米处，他的前方5米有一堵墙，若墙高2米，则站立的小强观察这个建筑物时，盲区的范围________米(建筑物上的高度)．13.如图，小军、小珠之间的距离为 2.7 m，他们在同一盏路灯下的影长分别为1.8 m,1.5 m，已知小军、小珠的身高分别为1.8 m,1.5 m，则路灯的高为________ m.14.主视图与俯视图的________一致；主视图与左视图的________一致；俯视图与左视图的________一致．15.长方体、球体、三棱柱、圆柱体，这四个几何体中有三个的某一种视图都是同一种几何图形，则这一个几何体是________．16.图中三视图对应的正三棱柱是___________．17.若某几何体的三视图如图所示，则该几何体是_________．18.如果物体的俯视图是一个圆，该物体可能是________．(写两种可能)19.在直角坐标平面内，一点光源位于A(0,5)处，线段CD垂直于x 轴，D为垂足，C(3,1)，则CD在x轴上的影子长________，点C的影子E的坐标为________．20.某校九年级科技小组，利用日晷设计原理，设计制造了一台简易的“日晷”，并在一个阳光明媚的日子里记录了不同时刻晷针的影长，其中10：00时的影长被墨水污染．请根据规律，判断10：00时，该晷针的影长是________ cm.三、解答题21.一根竹竿如图所示，请画出它在太阳光下的影子．22.三角板在阳光下的影子一定是三角形吗？根据物体的影子来判断其形状可以吗？23.如图，李平和张亮分别骑自行车从两条小胡同驶向马路，当他们分别行驶到图中的A，B位置时，哪个看到的范围更大一些？为什么？你还能举出生活中类似的例子吗？24.明明与亮亮在借助两堵残墙玩捉迷藏游戏，若明明站在如图所示位置时，亮亮在哪个范围内活动是安全的？请在图(1)的俯视图(2)中画出亮亮的活动范围．25.完成下列各题：(1)三根垂直地面的木杆甲、乙、丙，在路灯下乙、丙的影子如图1所示．试确定路灯灯泡的位置，再作出甲的影子．(不写作法，保留作图痕迹)(2)如图2，在平行四边形ABCD中，点E，F分别在AB，CD上，AE＝CF.求证：DE＝BF.26.如图，A，B表示教室的门框位置，小聪站在教室内的点P位置，小慧、小红、小杰三位同学分别站在教室外点C，D，E的位置．这三位同学中，小聪能看见谁？看不见谁？试用盲区的意义给出解释．27.如图是某工件的二视图，按图中尺寸求工件的表面积．28.如图，水平放置的长方体的底面是边长为2 cm和4 cm的矩形，它的左视图的面积为6 cm2，则长方体的体积是多少？答案分析1.【答案】B【分析】根据点光源的位置及所给物体的大致轮廓可得到相应的影长应为选项B，故选B.2.【答案】C【分析】从上面看易得横着的“”字，故选C.3.【答案】B【分析】A.俯视图是一个正方形，主视图是一个长方形，故A错误；B．左视图是一个长方形，主视图是个长方形，且两个长方形的长和宽分别相等，所以B正确；C．左视图是一个长方形，俯视图是一个正方形，故C错误；D．俯视图是一个正方形，主视图是一个长方形，左视图是一个长方形，故D错误；故选B.4.【答案】B【分析】太阳从东方升起最后从西面落下，木杆的影子开始时应该在西面，随着时间的变化影子逐渐的向北偏西，南偏西，正东方向的顺序移动，故它们按时间先后顺序进行排列为③①④②，故选B.5.【答案】B【分析】从正面看是一个梯形和一个三角形，故选B.6.【答案】A【分析】A.三视图分别为正方形，三角形，圆，故A选项符合题意；B．三视图分别为三角形，三角形，圆及圆心，故B选项不符合题意；C．三视图分别为正方形，正方形，正方形，故C选项不符合题意；D．三视图分别为三角形，三角形，矩形及对角线，故D选项不符合题意；故选A.7.【答案】B【分析】由图知：当乘车在BC段行驶时，建筑物PD位于自己的盲区内，因此看不到建筑物PD的路段是BC段，故选B.8.【答案】B【分析】由于太阳早上从东方升起，则早上树的影子向西；傍晚太阳在西边落下，此时树的影子向东，于是可判断四个时刻的时间顺序．时间由早到晚的顺序为4312.故选B.9.【答案】B【分析】连接路灯和旗杆的顶端并延长交平面于一点，这点到旗杆的底端的距离是就是旗杆的影长，画出相应图形，比较即可．由图易得AB＜CD，那么离路灯越近，它的影子越短，故选B.10.【答案】C【分析】其主视图是C，故选C.11.【答案】成正比例的【分析】同一时刻，同一地区，太阳光下物体的高度与投影长的比是成正比例的．12.【答案】4【分析】根据题意画出示意图，并作出相应的辅助线如下，其中x为虚线的长度，设盲区的范围为y，根据示意图可列如下出关系式＝，①＝，②解由①②两方程式组成的方程组得x＝15，y＝4，故答案为4.13.【答案】3 m【分析】如图，∵CD∥AB∥MN，∴△ABE∽△CDE，△ABF∽△MNF，∴＝，＝，即＝，＝，解得AB＝3 m，答：路灯的高为3 m.14.【答案】长高宽【分析】根据三视图的特征，主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图的宽相等进行填空即可．故答案为长、高、宽．15.【答案】球体【分析】视图是同一种几何图形的几何体是正方体或者球体，所给选项中有球体，故答案为球体．16.【答案】正三棱柱【分析】由俯视图得到正三棱柱两个底面在竖直方向，由主视图得到有一条侧棱在正前方，于是可判定正三棱柱．17.【答案】长方体【分析】从正面看，是一个矩形；从左面看，是一个矩形；从上面看，是矩形，这样的几何体是长方体．18.【答案】圆柱或球体【分析】如果物体的俯视图是一个圆，该物体可能是圆柱或球体．19.【答案】(，0)【分析】如图：∵CD⊥x轴，∴CD∥OA，∴△ECD∽△EAO，∴DE∶OE＝CD∶OA，∵A(0,5)，C点坐标为(3,1)，∴DE∶(DE＋3)＝1∶5，∴DE＝，∴CD在x轴上的影长E的坐标为(，0)．故答案是，(，0)．20.【答案】4【分析】根据题意分析，可得晷针的影长在7∶00到12∶00之间，逐渐缩短，且每小时间缩小的幅度递减0.5 cm；故10∶00时，该晷针的影长是5.5－1.5＝4 cm.故答案为4.21.【答案】解如图所示：线段AB和BC的和即为竹竿的影子．【分析】根据太阳的光线是平行的作出已知光线的平行线即可确定竹竿的影子．22.【答案】解因为在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，所以三角板在阳光下的影子不一定是三角形，根据物体的影子来判断物体的形状不准确．【分析】根据在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变即可得出答案．23.【答案】解B位置看到的范围大一些．实际生活中：人离窗子越远，向外眺望时此人的盲区是就变大，相反就变小．【分析】根据视角和盲区的定义直接判断得出即可，进而举出实际生活中的实例．24.【答案】解阴影部分A、B为亮亮活动的范围．【分析】亮亮活动的安全范围其实就是明明的盲区，因此画亮亮的活动范围只要画出明明的盲区就行了．25.【答案】(1)解如图所示：AB即为甲的影子；(2)证明∵在平行四边形ABCD中，∴CD＝AB，CD∥AB，∵AE＝CF，∴DF＝BE，又∵CD∥AB，∴四边形DEBF是平行四边形，∴DE＝BF.【分析】(1)首先利用乙、丙的影子得出光源的位置，进而得出甲的影子；(2)利用平行四边形的性质得出CD＝AB，CD∥AB，进而得出四边形DEBF是平行四边形即可得出答案．26.【答案】解如图所示：连接PA，PB，并延长，即可得出小聪的视线，故小聪能看见小慧、小红，不能看见小杰．【分析】利用盲区的意义得出小聪的视线范围进而得出答案．27.【答案】解由二视图，得圆柱的底面半径为r＝1 cm，圆柱的高为h1＝1 cm，圆锥的底面半径r＝1 cm，圆锥高h 2＝cm，则圆柱的侧面积S圆柱侧＝2πrh1＝2π(cm2)，圆柱的底面积S＝πr2＝π(cm2)，又圆锥的母线l＝＝＝2(cm)，∴圆锥的侧面积S圆锥侧＝πrl＝2π(cm2)．∴此工件的表面积为S表＝S圆柱侧＋S圆锥侧＋S＝5π(cm2)．【分析】考查立体图形的二视图，该几何体是由圆锥，圆柱以及球体组成．求该几何体的表面积，就要知道这个图形的表面积是由圆锥以及圆柱的表面积组成．根据图中所给出的数据以及圆柱以及圆锥侧面积的计算公式可算出该几何体的表面积．28.【答案】解根据题意，得6×4＝24(cm3)，因此，长方体的体积是24 cm3.【分析】根据长方体的体积公式，可得6×4＝24 cm3.。
人教版数学九年级下学期第29章《投影和视角》单元测试卷(配答案)
人教版数学九年级放学期第 29 章《投影与视角》单元测试卷(配答案）（满分 120 分，限时120 分钟）一、选择题 (每题 3 分，共 30 分 )1．将一个圆形纸板放在太阳光下，它在地面上所形成的影子的形状不行能是( B )A ．圆B ．三角形C．线段D．椭圆2．三真相同的书籍叠成如下图的几何体，它的主视图是( B )3．如下图的几何体的左视图是( A )4．以下几何体中，主视图和俯视图都为矩形的是( B )5．图中三视图对应的正三棱柱是( A )6．如图是某几何体的三视图，其侧面积为( C )A ．6 B． 4πC． 6π D ．12π,第 6 题图 ),第 8 题图 ),第 9 题图 )7．如图是由 5 块完整相同的小正方体所搭成的几何体的俯视图，小正方形中的数字表示在该地点小正方体的个数，其主视图是 ( B )8．由若干个形状大小相同的小正方体木块构成的几何体的主视图和俯视图如下图，则这样的小正方形木块起码有( B )A ．4 块B． 5 块C．6 块D． 7 块9．如图，三棱柱ABC － A 1B 1C1的侧棱长和底面边长均为长为 2 的正方形，则此三棱柱左视图的面积为( B )2，且侧棱AA 1⊥底面ABC ，其主视图是边A.3 B ． 23C． 22D． 410．如图是一个由若干个棱长为 1 cm 的正方体构成的几何体的三视图，则构成这个几何体的体积是 ( C ) A ．3 cm3 B ． 4 cm3C． 5 cm3 D ． 6 cm3二、填空题 (每题 3 分，共 24分 )11．如图是两棵小树在同一时辰的影子，能够判定这是 __中心 __投影，而不是 __平行 __投影．,第 11 题图 ),第 12 题图 ),第 14 题图 ),第15 题图 )12．如图，为了丈量学校旗杆的高度端的影子恰巧落在地面上同一点．此时，小东用长为 3.2 m，竹竿与这一点相距的竹竿做丈量工具．挪动竹竿使竹竿、旗杆顶8 m，与旗杆相距22 m，则旗杆的高度为__12_m __．13．写出一个在三视图中俯视图与主视图完整相同的几何体14．某几何体的三视图如下图，则这个几何体的名称是__球或正方体__圆柱 __．__．15．如图是由若干个大小相同的小正方体构成的几何体，那么其三种视图中面积最小的是__左视图 __．16．如图，这是一个长方体的主视图和俯视图，由图示数据(单位： cm)能够得出该长方体的体积是__18__cm3.,第 16 题图 ),第 17 题图 ),第 18 题图 ) 17．如图，方桌正上方的灯泡(看作一个点 )发出的光芒照耀方桌后，在地面上形成暗影(正方形 )表示图，已知方桌边长 1.2 m，桌面离地面 1.2 m，灯泡离地面 3.6 m，则地面上暗影部分的面积为__3.24__m2.18．如图，在一次数学活动课上，张明用17个边长为1 的小正方体搭成了一个几何体，而后他请王亮用其余相同的小正方体在旁边再搭一个几何体，使王亮所搭几何体恰巧能够和张明所搭几何体拼成一个无空隙的大长方体(不改变张明所搭几何体的形状)，那么王亮起码还需要__19__个小正方体，王亮所搭几何体的表面积为 __48__．三、解答题 (共 66 分)19． (8 分 )如图，将第一行的四个物体与第二行其相应的俯视图连结起来．解：①－ c，②－ a，③－ b，④－ d20.(8 分 )画出下边图形的三视图：解：如图：21． (8 分 )如图是七个棱长为 1 的立方块构成的一个几何体，画出其三视图并计算其表面积．解：如图：表面积 S＝ (4× 2＋5× 2＋ 5× 2)× 1× 1＝2822． (8 分 )依据以下视图，求所对应的物体的体积．(单位： mm)解：由三视图知：该几何体是两个圆柱叠放在一同，上边圆柱的底面直径为8，高为 4，下边圆柱的底面直径为16，高为 16，故体积为π (16÷ 2) 2× 16＋π (8÷ 2)2× 4＝ 1 088π (mm 3)23． (10 分 )如图，不透明圆锥体DEC 放在地面上，在 A 处灯光照耀下形成影子心，已知圆锥体的高为 2 3 m，底面半径为 2 m， BE＝ 4 m.(1)求∠ B 的度数；(2)若∠ ACP ＝ 2∠ B ，求光源 A 距地面的高度．(答案用含根号的式子表示)，设 BP 过底面圆的圆DF 解：(1)设 DF 为圆锥 DEC 的高，交 BC 于点 F.由已知得 BF ＝ BE ＋EF ＝ 6 m ，DF ＝ 23m ，∴ tanB ＝BF 233＝6＝3，∴∠ B＝ 30°(2)过点 A 作 AH ⊥ BP 于点 H ，∵∠ ACP ＝ 2∠B ＝ 60°，∴∠ BAC ＝ 30°，∴AC ＝ BC ＝ 8 m ，在 Rt △ ACH 中，AH ＝ AC ·sin ∠ ACP ＝ 8×3＝ 43(m)，∴光源 A 距地面的高度为 4 3 2m24．(12 分 )将向来径为 17 cm 的圆形纸片 (如图① )剪成如图②形状的纸片，再将纸片沿虚线折叠获得正方体(如图③ )形状的纸盒，则这样的纸盒体积最大为多少？解：如图 ，设小正方形的边长为2x cm ，则 AB ＝ 4x cm ， OA ＝ 172cm ，在 Rt △ OAB 中，有 x 2＋ (4x)2＝(17)2， ∴ x ＝ 17， ∴小正方形的边长最大为17cm ，则纸盒体积最大为( 17)3＝ 17 17(cm 3 )2 225． (12 分 )一天夜晚 ，李明和张龙利用灯光下的影长来丈量路灯D 的高度．如图 ，当李明走到点A 处时，张龙测得李明直即刻身高AM 与其影子长 AE 正好相等 ，接着李明沿 AC 方向持续向前走，走到点 B处时 ，李明直即刻身高 BN 的影子恰巧是线段 AB ，并测得 AB ＝ 1.25 m ，已知李明直即刻的身高为 1.75 m ，求路灯的高 CD 的长． (结果精准到 0.1 m)解：设 CD 长为 x m ． 由题意得 AM ⊥ EC ， CD ⊥EC ， BN ⊥EC ， EA ＝ MA ， ∴AM ∥ CD ， BN ∥ CD ，BNAB 1.75 1.25∴EC ＝ CD ＝ x ， ∴△ ABN ∽△ ACD ， ∴ CD ＝AC ，即 x＝ x － 1.75，解得 x ＝ 6.125≈ 6.1，则路灯的高 CD的长约为 6.1 m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人教版九年级数学上册 第29章投影与视图单元测试题 含答案 1 / 17 单元测试卷 一、选择题 1 .小明从正面观察如图所示的物体，看到的是（
2 .把一个正六棱柱如图 1摆放，光线由上向下照射此正六棱柱时的正投影是
3 .如果用O示1个立方体，用口表示两个立方体叠加，用ift示三个立方体叠 加，那么
下面图是由7个立方体叠成的几何体，从正前方观察，可画出的平面图 形是（ 鼎
4 .小乐用一块长方形硬纸板在阳光下做投影实验，通过观察，发现这块长方形
硬纸板在平整的地面上不可能出现的投影是（ ） A.三角形B.线段 C.矩形 D.平行四边形
5 .由下列光线形成的投影不是中心投影的是（
A.
0 人教版九年级数学上册 第29章投影与视图单元测试题 含答案 2 / 17 A.手电筒B.探照灯 C.太阳 D,电灯
6 .平行投影中的光线是（ ）
A.平行的 B.聚成一点的
C.不平行白D.向四面八方发散的
7 .下列命题正确的是（ ）
A.三视图是中心投影
8 .小华观察牡丹花，牡丹花就是视点
C.球的三视图均是半径相等的圆
D.阳光从矩形窗子里照射到地面上得到的光区仍是矩形
9 .圆形的物体在太阳光的投影下是（ ）
A.圆形 B.椭圆形 C.以上都有可能 D.以上都不可能
10 如图，从左面看圆柱，则图中圆柱的投影是（ ）
A,圆 B.矩形 C.梯形 D.圆柱
11 . 一位小朋友拿一个等边三角形木框在阳光下玩， 等边三角形木框在地面上的
影子不可能是（ ）
二.填空题 12 .我们常说的三种视图分别是指
13 .请写出三种视图都相同的两种几何体是 .
14 .如图 所示是一个立体图形的三视图，请根据视 图说出 立体图形的 名
称 ________ . 15 . 一张桌子摆放若干碟子，从三个方向上看，三种视图如图所示，则这张桌子
主视图 左视图 俯视图 人教版九年级数学上册 第29章投影与视图单元测试题 含答案 3 / 17 上共有 个碟子.
16 .当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大
17 .棱长是1cm的小立方体组成如图所示的几何体，那么这个几何体的表面积
是 cm2.
18 .画出如图组合体的三种视图.
19 .确定图中路灯灯泡的位置，并画出小赵在灯光下的影子. 人教版九年级数学上册 第29章投影与视图单元测试题 含答案 4 / 17 四、解答题 20 .已知，如图，AB和DE是直立在地面上的两根立柱， AB=5m,某一时刻AB 在阳光
下的投影BC=3m. (1)请你在图中画出此时DE在阳光下的投影；
(2)在测量AB的投影时，同时测量出DE在阳光下的投影长为6m,请你计算 DE的长.
21 .已知，如图，AB和DE是直立在地面上的两根立柱， AB=5m,某一时刻AB 在阳光
下的投影BC=3m. (1)请你在图中画出此时DE在阳光下的投影；
(2)在测量AB的投影时，同时测量出DE在阳光下的投影长为6m,请你计算 人教版九年级数学上册 第29章投影与视图单元测试题 含答案 5 / 17 DE的长.
22 .解决楼房之间的挡光问题，某地区规定：两幢楼房间的距离至少为 40米，
中午12时不能挡光.如图，某旧楼的一楼窗台高1米，要在此楼正南方40米处 再建一幢新楼.已知该地区冬天中午 12时阳光从正南方照射，并且光线与水平 线的夹角最小为30°,在不违反规定的情况下，请问新建楼房最高多少米?
水平线
,-40米一许 QaQa中值
旧膜 人教版九年级数学上册 第29章投影与视图单元测试题 含答案
6 / 17 、选择题 1 .小明从正面观察如图所示的物体，看到的是（
【考点】简单几何体的三视图. 【分析】找到从正面看所得到的图形即可， 注意所有的看到的棱都应表现在主视 图中. 【解答】解：主视图是从正面看所得到的图形，圆柱从正面看是长方形，正方体 从正面看是正方形， 所以从左往右摆放一个圆柱体和一个正方体，它们的主视图是左边一个长方形， 右边一个正方形. 故选C. 【点评】此题主要考查了三视图的知识，主视图是从物体的正面看得到的视图.
2 .把一个正六棱柱如图 1摆放，光线由上向下照射此正六棱柱时的正投影是
【考点】平行投影.
答案解析
C. 人教版九年级数学上册 第29章投影与视图单元测试题 含答案 7 / 17 【分析】根据平行投影特点以及图中正六棱柱的摆放位置即可求解. 【解答】解：把一个正六棱柱如图摆放，光线由上向下照射此正六棱柱时的正投 影是正六边形. 故选A. 【点评】本题考查了平行投影特点，不同位置，不同时间，影子的大小、形状可 能不同，具体形状应按照物体的外形即光线情况而定.
3 .如果用Dft示1个立方体，用口表示两个立方体叠加，用懿示三个立方体叠 加，那么
下面图是由7个立方体叠成的几何体，从正前方观察，可画出的平面图 形是（ ）
【考点】简单几何体的三视图. 【专题】压轴题. 【分析】找到从正面看所得到的图形即可， 注意所有看到的棱都应表现在主视图 中. 【解答】解：从正前方观察，应看到长有三个立方体，且中间的为三个立方体叠 加；高为两个立方体，在中间且有两个立方体叠加. 故选B. 【点评】此题主要考查三视图的知识、学生的观察能力和空间想象能力.
4 .小乐用一块长方形硬纸板在阳光下做投影实验，通过观察，发现这块长方形
硬纸板在平整的地面上不可能出现的投影是（ ） A.三角形B.线段 C.矩形 D.平行四边形
【考点】平行投影. 【分析】根据平行投影的性质进行分析即可得出答案. 【解答】解：将长方形硬纸的板面与投影线平行时，形成的影子为线段；
将长方形硬纸板与地面平行放置时，形成的影子为矩形； 人教版九年级数学上册 第29章投影与视图单元测试题 含答案 8 / 17 将长方形硬纸板倾斜放置形成的影子为平行四边形； 由物体同一时刻物高与影长成比例，且长方形对边相等，故得到的投影不可能是 三角形. 故选：A. 【点评】本题考查了投影与视图的有关知识，是一道与实际生活密切相关的热点 试题，灵活运用平行投影的性质是解题的关键. 5 .由下列光线形成的投影不是中心投影的是（ ）
A.手电筒B.探照灯 C.太阳 D,电灯
【考点】中心投影. 【分析】利用中心投影和平行投影的定义判断即可. 【解答】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项 中只有C选项得到的投影为平行投影.
故选C. 【点评】本题考查了中心投影的定义，解题的关键是理解中心投影的形成光源是 灯光.
6 .平行投影中的光线是（ ）
A.平彳T的B.聚成一点的
C.不平彳T的 D.向四面八方发散的
【考点】平行投影. 【分析】解答本题关键是要理解平行投影， 平行投影中的光线是平行的，如阳光 等. 【解答】解：平行投影中的光线是平行的. 故选A. 【点评】本题考查平行投影的定义，需注意与中心投影定义的区别.
7 .下列命题正确的是（
A.三视图是中心投影
8 .小华观察牡丹花，牡丹花就是视点
C.球的三视图均是半径相等的圆 人教版九年级数学上册 第29章投影与视图单元测试题 含答案 9 / 17 D.阳光从矩形窗子里照射到地面上得到的光区仍是矩形
【考点】平行投影与三视图. 【分析】根据球的三视图即可作出判断. 【解答】解：A,错误，三视图是平行投影； B,错误，小华是视点；
C,正确；
D,错误，也可以是平行四边形；
故选C. 【点评】本题考查了三视图，投影，视点的概念.
8 .圆形的物体在太阳光的投影下是（ ）
A.圆形 B.椭圆形 C.以上都有可能 D.以上都不可能
【考点】平行投影. 【分析】根据圆形的物体与太阳光线的位置关系进行判断. 【解答】解：圆形的物体在太阳光的投影下可能为圆形，也可能为椭圆形. 故选C. 【点评】本题考查了平行投影：由平行光线形成的投影是平行投影, 如物体在太 阳光的照射下形成的影子就是平行投影.
9 .如图，从左面看圆柱，则图中圆柱的投影是（ ）
A,圆 B.矩形 C.梯形 D.圆柱
【考点】平行投影. 【分析】根据圆柱的左视图的定义直接进行解答即可. 【解答】解：如图所示圆柱从左面看是矩形，
