Femto室内覆盖的优势分析
关于室分无线信号覆盖设计的探讨
关于室分无线信号覆盖设计的探讨摘要：室内覆盖、直放站系统是实现移动网络“深度覆盖”的重要手段之一，是无线网络建设的有效补充。
关键词：室分；无线信号；覆盖设计引言：室内覆盖,可以较为全面地改善建筑物内的通话质量,提高移动电话接通率,开辟出高质量的室内移动通信区域；同时,使用微蜂窝系统可以分担室外宏蜂窝话务,扩大网络容量,从整体上提高移动网络的服务水平,更好地满足用户对质量的要求。
1.无线网络室内分布管理系统国内外现状移动通信的核心是实现任何地点、任何时间和任何通信对象之间的通信。
随着经济、科技以及社会的发展和进步，特别是计算机和数字通信技术的发展，移动通信技术以其卓越的特性得以飞速发展，不仅仅提供了电话通信业务功能，还提供了丰富的其他业务以满足用户不断增长的需求。
良好的室外通信服务已不能满足用户的需求，无线网络的室内服务己成为各大运营商的重中之重。
根据业务分布特点，以及频段特性，使室内分布系统在网络建设中具有非常重要的作用。
在实际情况下，由于室内环境的多样性和复杂性，我们需要在实践中不断地探索以获得造价更低、覆盖效果更好的室内分布系统方案。
其中，对系统间干扰的分析和抑制至关重要。
各个系统在发射传输信号的同时，在工作频带外还会产生杂散、谐波以及互调等干扰信号。
这些信号在其它系统的频带内，就会对其它系统的性能产生严重的影响。
然而，目前国内外综合室内分布系统主要涉及5类无线通信系统：GSM、CDMA、PHS、WCDMA以及WLAN，其频段跨度为800MHz到2500MHz。
对于如此大的频率跨度，不同系统之间的信号同时传输，对元器件和天线的性能要求也随之提高。
而且由于多个系统共用一套分布系统，相互之间必然会产生严重的干扰。
在综合室内分布系统中，系统间干扰主要是频段较近的GSM、CDMA间和PHS、WCDMA和WLAN间的干扰。
可以通过不同系统的空间隔离或降低干扰源的发射功率等方式减少干扰。
此外，在发射端和接收端增加滤波器也能够有效地减少系统间的干扰。
femto基站系统介绍及开通与测试
功率20 mW 家 支持1个载波 庭 支持HSDPA
级 2M宽带回传
空口同步
性能 规格 功率 载波
用户数
工作频段 供电方式
参数 171mm×120mm×46mm
20mW 支持1载波 4个语音用户 /4个数据业务 TDD F/A频段 标配AC-DC电源适配器
二 Femto基站产品介绍
TD-LTE Femto基站
特点1：杜绝非控制漫游应用
通过限制接入IP与接入地LAC的方式实现位置绑定功能，控制家庭 网关的使用范围。
AAA/HLR
接入鉴权认证管理
XX营业厅
基站信息增、删、改
BOSS
开销户管理
操作同步 AAA/HLR
鉴权、认证流程
× × 非本地LAC
非法IP
√ 通过验证后 接入核心网
基站接入申请
基站接入鉴权 位置认证
型离散站点
无需专用的传输、机房、分布系统等配套设施；工程施工量
少
建站难度低，容易被用户接受
无需协调管道、机房，工程量小、施工时间短，对用户影响 会所、酒店、办公室等高档装修 小； 站点，小区住宅、高校等站点 集成WI-FI功能，给用户带来便捷；
设备体积小、外型美观，安装灵活，与站点环境和谐。
投诉站点快速解决
“高层问题”站点优化
限制条件：使用专用频点；宏网信号强度不超过60dB；覆盖范围不超过
高层建筑，存在信号杂乱、 高干扰等诸多问题的站点
乒乓切换、提供一个干净的主导小区，满足用户体验
对比微蜂窝小区，Femto小区更灵活，场景更封闭，参数优化更方便、风
险更小
二 Femto基站产品介绍
企业级基站适用场景
Femto初期试点锁定家庭与Wi-Fi有融合可能
Femto初期试点锁定家庭与Wi-Fi有融合可能在WCDMA制式的Femtocell行业标准已经公布、TD和LTE等制式的Femtocell行标还迟迟未明的局势下，2009年底，中国联通先行试水，在国内进行了Femto平台建设和Femto 家庭基站与家庭网关设备试用。
小范围试用初探收费模式联通看好这一新技术，很大程度上是由于Femto基站与WCDMA宏网络进行异频组网对现网没有影响，作为移动与宽带的融合终端，可以在3G信号覆盖不足的室内搭建一个独享的高速移动网络，并支持标准的WCDMA手机、数据卡等终端，能承载现有的全部3G业务。
所以，在业界还在探讨这个新产品进入中国市场的技术细节、商业模式等问题时，基于重组后拥有的强大固网宽带资源和WCDMA的普及，联通已经悄然从去年底陆续在北方十省及部分南方省份实施了Femto平台建设，目前，一些省份已经开始规模部署Femto家庭基站和网关。
此前，天津联通已将Femto引入多所高校校园，目前已经规模放号。
上海联通将Femto引入了位于外滩的室内覆盖难点——浦发银行大楼，解决了传统室分系统无法完善室内信号的困难。
辽宁联通通过采用Femto解决了中小面积场景建筑的内部3G覆盖问题，同时降低了室内覆盖的成本。
就试商用情况和收费模式，北京联通销售部某人士对本刊记者称，目前北京地区的Femto试用范围是一小部分友好用户，第一轮友好试用大致到今年年底，在搭建了一个Femto家庭基站的室内，至少可以支持4个WCDMA手机使用3G 业务，数据业务的上下行速率比室外环境的3G速率稍高，而且基于独享网络，不会受到周围用户量增多带来的速率影响。
据称，在友好用户的免费试用期结束后，北京联通为Femto产品规模商用化初期制定的收费价格是家用基站1000元+200元安装费用，另外每个月向用户收取10元服务费。
对于这个略显昂贵的产品费用，该人士解释，该价格不会一成不变，Femto商用后可能会配合北京联通其他产品和业务的推广逐渐降低。
Femtocell服务分析与前景
随着标准以及产业链的成熟， ｅ ｔｃｌ的商业进 于维护用户使用体验，减少用户转网以及降低运营维 Ｆｍ ｏｅ ｌ 程显著加快，各种制式的 Ｆｍ ｏｅ 技术 已经在世界 护成本方面，还是有举足轻重的作用。在韩国，运营 ｅ ｔｃｌ ｌ 范围内广泛布设，根据 Ｆ ｍ ｏＦ ｒｍ的统计，截止到 ｅ ｔ ｏｕ
２ １ 年 ６月 ，全球共布设 了 ４ 个商用 Ｆｍｔｃｌ网络 ， ０１ ３ ｅ ｏｅｌ 其 中已有 ３ 个 Ｆｍｔｃｌ网络提供 商用服务 。而根据 １ ｅ ｏｅ ｌ 商 推 出 了 Ｄ ｔ ｎｙ Ｆ ｍｔｃｌ服 务 ，Ｆｍｔｃｌ仅 用 ａａｏｌ ｅ ｏｅ ｌ ｅ ｏｅｌ
于分组业务的负荷分担，手机的Ｐ 业务会被重定向到 Ｓ Ｆ ｍ ｏｅ ，而话音业务保留在宏网进行，从而在智能 ｅｔ ｌ ｃｌ
技术作为无线通信技术中 重要的组成部分，已经证明了
其存在的合理性与市场价值 。 尽管对于 Ｆ ｍｔｃｌ技术本身亦无疑 问，但是对 于 ｅ ｏｅ ｌ Ｆｍｔｃｌ能够 带来的市场价值 以及运营策略 ，业界还 ｅ ｏｅｌ
却难以受到运营商以 及终端用户的青睐， 究其原因， 主
要有 以下方面。
尤 其 是 在 终 端 方 面 ， 由于 针 对 于 Ｆ ｍｔｃｌ 技 术 的 ｅ ｏｅ ｌ
用手机作为家庭内其它家电的遥控装置，在不同设备之
间传 送视频 和图片 ； 另外 ，ＩＡ ｃｓ公 司的 Ｆ ｃｂ ｏ Ｐ ｃｅｓ ａｅｏ ｋ 留言推送以及其它 内容到家推送等服务 ，都吸引了不少 眼球 ，Ｆｍｔ ｏｕ 组织 的 Ｆｍｔｚｎ 相 关展 览 ，每 ｅ ｏＦ ｒｍ ｅ ｏｏｅ 年都会有一些令人耳 目一新的增值服务。 Ｆｍｔ Ｆ ｒｍ组织也就 Ｆｍｔｃｌ Ｓｒｉ 组织了 ｅ ｏ ｏｕ ｅ ｏｅｌ ｅｖｃ ｅ 专题讨论和标准化 工作 ，并推 出了 Ｆｍｔｚｎ ｅｖｃ ｅ ｏｏ ｅＳｒｉｅ

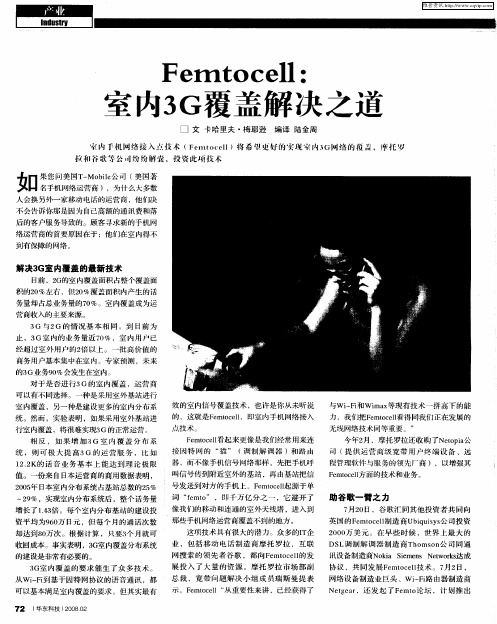

Femtocell：室内3G覆盖解决之道
可 以有不 同选 择 。一 种是 采用 室外 基站 进行
室 内覆盖 ，另一 种是建 设更多 的室 内 分布 系 统 。然而 ，实 验 表明 ，如 果采 用室 外基 站进 行室 内覆盖 ，将 很难 实现３ Ｇ的 正常运 营 。 相 反 ， 如 果 增 ） ３ 室 内 覆 盖 分 布 系 Ｊ Ｇ ｌ １ 统 ，则 可 极 大 提 高 ３ 的运 营 服 务 ，比 如 Ｇ １ ．Ｋ的 话 音 业 务 基 本 上 能 达 到 理 论 极 限 ２２ 效 的室 内信 号覆 盖技 术 ，也 许是 你从 未听 ｉ 兑
点技术 。 Ｆ ｍｔ ｅｌ 起来 更像 是 我们 经常 用来 连 ｅ ｏ ｌ ｃ 看 接 因 特 网 的 “ ” （ 制解 调 器 ）和 路 由 猫 调 器 ，而不 像 手机 信号 Ｍ络 那 样 ，先把 手机 呼 叫信 号传 到 附近 室外 的基 站 ，再 由基 站把 信 号发送 到 对方 的 手机 上 。Ｆｍｔ ｅｌ 源于 单 ｅ ｏ ｌ ｃ 起 词 “ｅ ｔ” ，即千 万 亿 分 之 一 ，它 避 开 了 ｆｍ ｏ 像 我 们的 移动 和 连通 的室 外 天线 塔 ，进入 到
展 投 入 了 大 量 的 资 源 。摩 托 罗拉 市 场 部 副 总 裁 ，宽 带 问 题 解 决 小 组 成 员瑞 斯 曼 提 表
示 ，Ｆ ｍ ｏ ｅｌ“ ｅ ｔｃ ｌ 从重 要性 来 讲 ，已经 获得 了
ＤＳ 调 制 解 调 器 制 造 商Ｔ ｏ ｏ 公 司 同通 Ｌ ｈ ｍｓｎ 讯设备 制造商 Ｎ ｋａ ｉ ｅ ｓ ｅ ｏ 达成 ｏ ｉ ｅ ｎ Ｎ ｔ ￣ｓ Ｓ ｍ的室 内覆盖 面积 占整个 覆盖 面 积 的２ ％左 右 ，但２ ％覆 盖面 积 内产 生的 话 ０ ０ 务 量却 占总 业务 量的 ７ ％ 。室 内覆 盖 成为运 ０

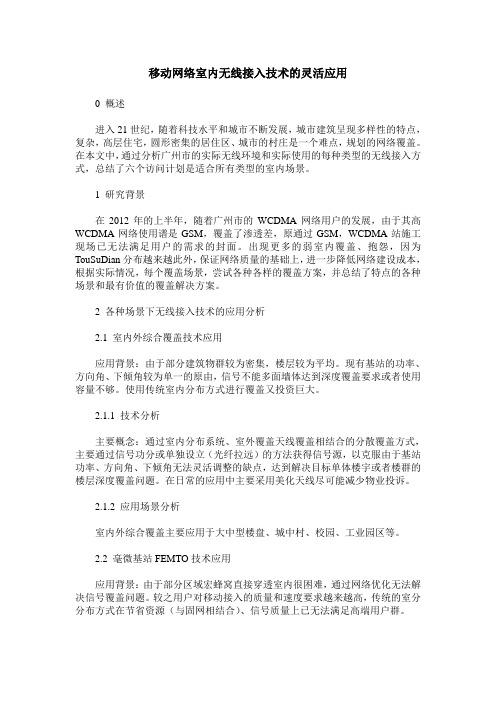

移动网络室内无线接入技术的灵活应用
移动网络室内无线接入技术的灵活应用0 概述进入21世纪，随着科技水平和城市不断发展，城市建筑呈现多样性的特点，复杂，高层住宅，圆形密集的居住区、城市的村庄是一个难点，规划的网络覆盖。
在本文中，通过分析广州市的实际无线环境和实际使用的每种类型的无线接入方式，总结了六个访问计划是适合所有类型的室内场景。
1 研究背景在2012年的上半年，随着广州市的WCDMA网络用户的发展，由于其高WCDMA网络使用谱是GSM，覆盖了渗透差，原通过GSM，WCDMA站施工现场已无法满足用户的需求的封面。
出现更多的弱室内覆盖、抱怨，因为TouSuDian分布越来越此外，保证网络质量的基础上，进一步降低网络建设成本，根据实际情况，每个覆盖场景，尝试各种各样的覆盖方案，并总结了特点的各种场景和最有价值的覆盖解决方案。
2 各种场景下无线接入技术的应用分析2.1 室内外综合覆盖技术应用应用背景：由于部分建筑物群较为密集，楼层较为平均。
现有基站的功率、方向角、下倾角较为单一的原由，信号不能多面墙体达到深度覆盖要求或者使用容量不够。
使用传统室内分布方式进行覆盖又投资巨大。
2.1.1 技术分析主要概念：通过室内分布系统、室外覆盖天线覆盖相结合的分散覆盖方式，主要通过信号功分或单独设立（光纤拉远）的方法获得信号源，以克服由于基站功率、方向角、下倾角无法灵活调整的缺点，达到解决目标单体楼宇或者楼群的楼层深度覆盖问题。
在日常的应用中主要采用美化天线尽可能减少物业投诉。
2.1.2 应用场景分析室内外综合覆盖主要应用于大中型楼盘、城中村、校园、工业园区等。
2.2 毫微基站FEMTO技术应用应用背景：由于部分区域宏蜂窝直接穿透室内很困难，通过网络优化无法解决信号覆盖问题。
较之用户对移动接入的质量和速度要求越来越高，传统的室分分布方式在节省资源（与固网相结合）、信号质量上已无法满足高端用户群。
2.2.1 技术分析1）Femto 定义：一种小型、低功率3G基站接入技术，面向家庭及办公室、会议室等室内场景使用；2）Femto 作用：借助固定宽带接入为室内环境提供3G 移动业务，是3G网络在室内覆盖的补充手段。
华为FemtoCell端到端解决方案_图文_百度文库.
2009-10-13 Security Level: “3G驿站”让3G更加精彩——华为FemtoCell解决方案 2009-10-10 HUAWEI TECHNOLOGIES CO., LTD. PDF 文件使用 "pdfFactory Pro" 试用版本创建 Huawei Confidential目录 FemtoCell技术及市场驱动 FemtoCell标准及行业发展华为FemtoCell产品及解决方案华为FemtoCell应用案例介绍 FemtoCell商业模式及价值分析HUAWEI TECHNOLOGIES CO., LTD. PDF 文件使用 "pdfFactory Pro" 试用版本创建 Huawei Confidential Page 2FemtoCell是什么？ n 技术特点：超小型化移动基站，接上一根网线，即可实现室内覆盖。
n 价值优势：把无线宽带和固网宽带有效结合，形成综合竞争优势。
通过已有ADSL、LAN等宽带接入，弥补3G网络室内覆盖不足 HUAWEI TECHNOLOGIES CO., LTD. PDF 文件使用 "pdfFactory Pro" 试用版本创建 Huawei Confidential Page 3FemtoCell价值是什么？ n 市场需求：70% 的话务、90%的数据业务发生在室内。
3G用户行为调查室外 30.3% 室内 69.7% 室内 90% 室外 10% 数据来源：NTT DoCoMo 室外 75% 室内 25% 室内外业务比例室内外数据业务比例室内外基站数比例 n 现网问题：“室外宏覆盖室内”，穿透损耗大，室内信号飘忽不定。
DAS系统，进场困难，难以满足大容量数据业务发展。
Femtocell将有效化解覆盖和容量的难题。
HUAWEI TECHNOLOGIES CO., LTD. PDF 文件使用 "pdfFactory Pro" 试用版本创建 Huawei Confidential Page 4联通FemtoCell的竞争优势同一核心网 AG 核心网丰富的最后一公里资源固网宽带线路传统传输网络插上电源网线 AP即插即用家庭/企业室内AP网络同一终端授权用户准入独享小区吞吐量 WCDMA终端室外宏网络用户共享小区容量尊贵体验难以保障融合网通固定宽带资源，快速占领家庭和企业的数据用户蓝海领域 HUAWEI TECHNOLOGIES CO., LTD. PDF 文件使用 "pdfFactory Pro" 试用版本创建 Huawei Confidential Page 5通信商的广泛参与促成了 Femto 的成熟和完善n六大工业标准组织的参与FemtoCell 商用的关键要素分析华为 FemtoCell 解决方案对商用部署进行了全面考虑部署安全运行维护如何安装：即插即用 5 后续配置自动完成 n AP加电后，自动完成配置工作： Ø 自动配置频率 Ø 自动选择扰码 Ø 自动检测邻区 APAPM/AHR AG CLK server SEGW Ø 导频功率调整 4 AP获取初始配置 APAHR/APM 1 申请AP 2 插入SIM卡 AP 3 AP上电 AP (USIM HUAWEI TECHNOLOGIES CO., LTD. PDF 文件使用 "pdfFactory Pro" 试用版本创建 Huawei Confidential Page 16干扰控制：频率规划和自动调整 F2 部署安全运行维护 AP f2 F2 F1 n 功率自动控制依照UE报告（RSCP 及 Ec/Io），AP调整发射功率。
家用基站_Femtocell
节约网络部署成本 节约回程成本 在移动通信中回程成本占到了总成本的 30%左右，而 Femtocell 使用家庭宽带回程蜂窝 流量，从而大大降低了回程成本。 减少网络建设及运营维护成本 Femtocell 由用户购买，使用用户的宽带接入电路，减少了网络设备的扩容和相应基站 链路的投资；并且 Femtocell 放置在用户家中，节省了机房、电源、空调和电路维护等运 行成本。 减少室外宏基站的投资 Femtocell 能够分流宏蜂窝小区的话务，这样可以降低室外宏蜂窝网络的容量压力，或 者等效为扩大基站覆盖范围。因此，相当于减少基站的数量或者等效为降低系统扩容压力。
终端、网络融合 移动对固话的替代已经是大势所趋，人们更喜欢使用移动终端进行通信，Femtocell 的 出现使得用户在室内使用移动电话获得和固定电话一样的通信体验及资费水平，实现了通 信终端的融合。Femtocell 还可以融合到家庭的局域网中，使得 PC、TV、手机融为一体， 打造家庭娱乐通信平台，实现语音、数据、视频、移动的四重播放。此外运营商全业务运 营后，Femtocell 使运营商将移动业务与宽带接入捆绑销售，实现一个账号、一个号码的便 捷管理。 2.2 Femtocell 使电信运营商提高网络价值
轻重的作用。Femtocell 这一新兴的技术受到运营商、设备商以及一些新兴的互联网公司如 Google 的共同推动，从而发展迅猛，市场空间广阔，前景看好。下面我们就简要回顾一下 Femtocell 的发展历程。
2002 年，Motorola 英国研发团队开始研发 Femtocell 技术，之后 Femtocell 技术得到 picochip、Ubiquisys、3Way(被 Airvana 收购)等公司的发展；2006 年起，更多的公司加入到 Femtocell 的研发中如，Ip-access、三星等；
Femto产品及网络介绍
7
Femto产品系列
家庭型Femto
•同时支持 4 用户并发 •发射功率： 20 或 100mW •符合 3GPP R6 •支持HSDPA & DCH , HSUPA •支持同频或异频组网 •直立放置 •用户自安装 •交流电源11W功率 •2G&3G网络监听
企业级Femto
•同时支持 8 用户并发 •发射功率：100mW •交流电源14W功率，支持POE供电 •接头: 电源, 2个以太网口, 4个LED
Femto产品及网络介绍
Agenda
1. Femto技术及产品简介
2. ALU femto的网络功能 3. ALU femto室内分布组网覆盖设计原则 4. ALU femto的部署需求
All Rights Reserved © Alcatel Shanghai Bell 2008
2
1
Femto技术及产品简介
般，流动性小， Femto主要用于提供高速数据业务为主，设计方面在保障覆盖的同时，需
重点提高信号质量。
CPE设计原则：
部署在办公区靠近走廊的位置，同时兼顾办公区与走廊的覆盖； 安装方式: 垂直吊顶（底座朝上倒挂）、挂墙、或置于文件柜上（底座朝下放置），注意避让 墙体、柱体及隔门； 最大覆盖半径40米左右，建议CPE最大间距不超过50米（3G sniffer）和70米（OAM declared ）。
19
All Rights Reserved © Alcatel Shanghai Bell 2008
狭长形走廊＋办公区/中型酒店
All Rights Reserved © Alcatel Shanghai Bell 2008
20
狭长形走廊＋办公区/中型酒店
Femto室内分布系统设计方案V1.0
XXXXXFemto室内分布系统设计方案目录前言 (3)1 站点介绍 (5)1.1 Femto站点情况描述 (5)1.2 Femto站点现场勘测图片 (5)2 ePico3801解决方案介绍 (6)2.1 Femto无线组网方案 (6)2.2 覆盖策略 (7)3 Femto网络性能分析 (8)3.1 覆盖特性分析 (8)3.2 干扰特性分析 (8)3.3 移动特性分析 (9)3.4 容量分析 (9)3.5 接入网络（宽带）需求 (9)3.6 计费策略分析 (10)4 设计方案 (11)4.1 AP拓朴结构图 (11)4.2 AP安装位置图 (12)4.3 工程实施方案 (12)4.3.1 安装位置 (12)4.3.2 安装方式 (12)4.3.3 网线走线 (13)4.3.4 供电模式 (13)4.3.5 工艺规范 (13)4.3.6 工程收尾 (13)4.4 驻留策略 (13)4.5 切换策略 (14)4.6 自动网规网优算法 (14)5 材料清单 (15)附： (16)5.1 SMA到1/2N转接器件图 (16)5.2 天线安装参考图 (17)前言1 站点介绍1.1 Femto站点情况描述注：站点建筑位置，结构、面积、电梯、室内设施布局等等的介绍。
华为公司拟采用ePico解决方案，对xx站点xx区域进行覆盖，解决楼内WCDMA信号覆盖问题，覆盖方式完全不同于传统的室内分布解决方案。
1.2 Femto站点现场勘测图片要求：1、多角度拍摄大楼全景图不少于3张；2、每一楼层照片不少于3张（包括天花、走廊和房间内部）；3、大楼所有出入口需要拍摄照片；4、特殊区域或VIP区域需拍照片2 ePico3801解决方案介绍2.1 Femto无线组网方案华为Femto Cell拓扑图如下：ePico：UMTS增强型室内覆盖基站AG：UMTS接入网关BRAS：宽带接入服务器AHR：ePico归属服务器IP Clock Server：为ePico提供精确的IP时钟源SeGW：安全网关AP Manager：ePico集中网管系统DSLAM：数字用户线接入复接器AAA：认证、授权和计费服务器AP：UMTS网络接入点2.2 覆盖策略图2-1 2F 功能区示意图举例：如上图所示，根据楼层功能特点，领导办公室与会议室为一类覆盖区，属高速数据密集区；员工办公区由于有足够有线宽带资源，主要为语音、视频电话业务，属二类覆盖区域；其余走道、机房定位为语音业务区，为三类覆盖区域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Femto室内覆盖的优势分析
作者：唐艳超1 裴小燕2
（中讯邮电咨询设计院有限公司 北京 100048）1
（中国联通技术部 北京 100140）2
[摘要]文章从Femto室内覆盖的解决方案介绍入手，从组网方式、成本、用户体验三方面与
3G室内分布系统和WLAN进行对比，分析Femto室内覆盖的优势，最后给出了应用建议。
[关键词]Femto 家庭基站 室内覆盖
1 引言
Femto又称家庭基站，是一种低发射功率，小范围覆盖, 以固定宽带接入网络为回程，
主要面向家庭客户应用的家庭基站设备。Femto技术作为WCDMA宏蜂窝的补充，能够使运营
商以更低的代价为家庭用户提供更好的无线宽带语音及数据业务。由于其具有安装方便，快
速部署，成本低廉等优势，也被业界认为是一种室内覆盖的解决方案。 本文从Femto室内
覆盖的解决方案介绍入手，与3G室内分布和WLAN进行对比，分析Femto室内覆盖的优势，
最后给出了应用建议。
2 Femto室内覆盖解决方案介绍
图1 Femto组网结构图
如上图所示，Femto接入网络主要由家庭基站网关（HNB GW）、家庭基站（HNB）和家
庭基站的网管系统（HMS）构成。HNB为放置在用户家里的CPE设备，它集成了NodeB和RNC
的大部分功能，通过公共IP网络连接到HNB GW，HNB GW通过Iu接口连接到核心网。为了
尽可能不影响现有的网络结构，3GPP在对3G家庭基站的标准研究制定中始终强调家庭基站
必须能兼容Release 8版本之前的终端与核心网络（特别是终端），并且对无线网络UTRAN
的影响也应尽可能小。从核心网来看，HNB接入网是“RNC”，HNB GW通过标准的Iu接口接
入到核心网；从UE侧来看，HNB接入网是“NodeB”，HNB与UE采用标准的Uu接口进行通
信。
3 Femto室内覆盖优势分析
3.1 组网方式分析
从组网方式上来看，传统的室分覆盖根据信源不同可以分为以下几种组网方式：直放站
+室内分布式系统，包括射频直放站和光纤直放站；RRU+室内分布式系统；微蜂窝基站+室内
分布式系统；宏蜂窝基站+室内分布式系统。其中室内分布式系统主要由馈钱（一般采用
1/2’’馈钱），吸顶天线，耦合器，功分器，干线放大器等组成。
WLAN的组网方式分为单独布放方式和馈入室内分布式系统两种组网方式。其中单独布
放模式相对比较简单，对于酒店、咖啡厅等室内热点地区可采用具备自带天线的WLAN设备
单独布放进行覆盖，为了满足对于室内不规则区域的覆盖要求，WLAN设备可根据工程需要
选择不同增益，不同方向性的天线。单独布放型AP设备多应用于不具备室内分布系统的室
内环境；馈入室内分布式系统的组网方式一般用于具备室内分布系统，且室内分布式系统支
持2.4G频段的建筑物内，采用室内分布型WLAN设备利用既有分布系统实现对于建筑物的覆
盖。室内分布型WLAN设备不自带天线，但具备和室内分布系统的接口。室内分布型AP设备
发射功率较室内放装型WLAN设备高，通常布放于机房等室内分布系统前端，通过合路器将
射频信号馈入已有室内分布系统。
Femto的组网方式相对比较简单，Femto一般部署在有宽带接入、且3G覆盖不好或无
3G覆盖的楼宇场所。用户可以自行安装，用户只需要插上电源，连接好网线，Femto就可以
通过自配置、自优化功能连接到3G核心网，为用户提供3G业务接入。
从上述三种技术的组网方式来看，Femto的部署方式最为简单，能够快速部署。WLAN
的单独布放方式的组网模式也较为简单，能够快速部署，馈入分布式系统的组网方式相对较
复杂，需要核实室内分布式系统各元器件是否支持WLAN频段，还要选择合适的馈入点。室
内分布式系统的部署方式最为复杂，需要进行详细的规划和设计，需要安装布放馈线和天线，
施工工程量大。
3.2 成本分析
表1 室分系统、Femto和WLAN建网成本构成表
上表给出了三种室内覆盖解决方案的主要成本构成。
从主设备来看，室分系统根据信源不同，将需要直放站、RRU、微基站和宏基站中的一
种作为信源，一般价格在5000~25000元左右；一个Femto AP的价格在1200元左右；WLAN AP
的价格一般在1000~3000元左右；因此从主设备来看，室分系统远高于Femto和WLAN。
从辅材来看，室分系统需要馈线，功分器，耦合器、天线等设备，有的还需要干放设备；
Femto则只需要一根网线即可完成安装；WLAN则需要网线和合路器（馈入分布式系统时使用；
所以从辅材成本来看，Femto是最低的，室分系统远高于Femto和WLAN。
从安装与施工来看，根据前面的组网方式，室分系统需要进行馈线的布放和天线的安装，
施工工程量大；Femto由用户自行安装，不需要施工；WLAN对于馈入室分系统这种方式需要
少量的施工。
从配套设施来看，室分系统一般需要机房、传输和电源；Femto仅需要有宽带接入即可；
WLAN仅需要宽带接入或者传输即可。
从运营成本上来看，室分系统需要支付机房租赁费和电费，而Femto和WLAN一般由用
户自己承担。
综上所述，三种室分覆盖解决方案中，室分系统的成本要远高于另外两种，Femto的成
本最低，与室分系统相比具有较大的成本优势。
3.3 用户体验分析
从用户体验上来看，室内分布式系统的覆盖最好，与宏网络之间能够进行无缝切换，设
备稳定性也最好，能够为用户提供电信级的服务。从容量来看，室内分布式系统如果采用微
基站、宏基站、或者RRU，容量还是有保证的，如果采用直放站方式，则室内用户与室外用
户共享容量，用户的业务体验很难保证，同时还会对宿主基站产生一定的干扰。
Femto的用户体验与室分系统相比，覆盖范围有限，与宏网络仅能单向切换（仅能从
Femto切换到宏网络），系统稳定性也差于室分系统，因此用户体验略差于室分系统。
WLAN覆盖在业务体验上与前两种方式相比，业务相对比较单一，仅能提供数据业务，
数据业务的用户体验较好。与Femto相比，Femto不需要3G用户更换终端，而WLAN则要求
终端支持Wifi，目前很多3G终端不支持Wifi，用户如果想使用wifi，则需要更换支持Wifi
的终端。
4 应用建议
从前面的分析可以看出，Femto能够快速部署，且成本低廉，比较适合有宽带接入，且
3G覆盖不好的家庭用户；而对于比较重要的热点区域，如写字楼、酒店等，仍然采用室分
系统来为用户提供电信级的服务。而对于企业用户，由于目前企业级Femto在技术上仍不成
熟（尤其是Femto之间的切换以及与宏基站的双向切换成熟之前），建议优先采用室内分布
系统，在无法布放室内分布系统的区域，再考虑Femto产品。
WLAN主要考虑热点地区的覆盖，与Femto和室分系统是互为补充的关系。WLAN不仅能
为用户提供更高速率的数据业务，还能分流3G核心网的流量，降低3G核心网的负荷。
