点到点链路OSPF配置
ospf知识点总结与案例分析
Ospf知识点总结与案例分析一、知识点总结1.OSPF报文有哪些？报文的作用？报文hello建立、维护和保持邻居关系DD 数据库摘要描述选举主从LSR 请求所需要的LSA，只携带了LSA的头部信息LSU 更新请求的LSA，携带了完整LSA信息LSACK 对收到的LSA做确认①影响邻居关系建立？OSPF头部：Router ID不冲突、区域ID一致、认证类型、数据一致Hello报文：网络掩码一致（P2P除外）、option选项、hello和dead时间一致、邻居列表有自己的router id②领接关系建立失败？双方开启协商MTU，如果从大主小，从卡在exchange,主卡在exstart，如果从小主大，主从都卡在exstart状态2.OSPF状态机有哪些？状态机的作用？down状态，开启了ospf，未收到对方的hello报文init状态，收到对方的hello报文，不包含自己的router id2-way状态，收到对方hello报文，包含自己的router id，邻居建立成功的标识Exstart状态，双方首包发送DD报文，进行主从关系选举，携带序列号、I、M、MS，进行比较选出主从Exchange，从以主的序列号进行发送DD，进行数据库摘要描述，主收到后，序列号+1，也会给从发送DD数据库摘要，从收到后要给予回复，从永远会比主多发一个回复给予确认Loading状态，进行实际的LSR、LSU、LSACK的交互FUll状态，SPF算法进行路径最优计算状态机作用，标识ospf协商的工作阶段，方便后续排错3.DR BDR 作用？DR作用，避免出现LSA的过度泛洪，减小LSDB数据库大小BDR作用，BDR是DR可靠，当DR出现故障时，BDR能够成为DR的角色DR选举：优先级高的为DR，优先级相同，router id大的优先4.OSPF的网络类型有哪些？broadcast广播P2P点到点NBMA 非广播多路访问P2MP 点到多点这些网络类型的作用是什么？区分二层链路，更好的构建拓扑信息5.OSPF防环原则和LSA头部和分类区域内1/2LSA 通过SPF怎么防环？//说明过程根据spf算法，以自己为根算出最短路径树，不出现环路区域间3/4LSA 通过ABR水平割防环？区域设计防环？3类lsa传递的路由信息，从非骨干区域接收的路由只接收不计算非骨干区域必须和骨干区域相连接3类描述的是区域间的路由信息，而4类描述的是asbr的cost 信息区域外5/7LSA 通过3/4防环。
网络建设与运营维护
⽹络建设与运营维护OSPF⽹络类型：1.点到点T1链路：1.544Mbps，是链接单独⼀对路由器的。
在这种类型的链路上总是可以形成邻居关系的。
在这种⽹络上的OSPF使⽤组播地址进⾏通讯。
2.⼴播型⽹络⽐如以太⽹，DR与BDR使⽤AllSPFRouters（224.0.0.5）与⾮DR/BDR进⾏通信，⽽⾮DR/BDR使⽤AllDRothers（224.0.0.6）与DR/BDR 进⾏通信。
3.NBMA⽹络⽐如帧中继⽹络，这样多路访问⽹络没有⼴播能⼒，需要选举DR和BDR，并且OSPF数据包是以单播进⾏通信的，必须要使⽤neighbor⼿⼯指定邻居。
4.点到多点⽹络是NBMA⽹络的特殊配置，可以看做是⼀群点到点链路的集合。
不需要选举DR/BDR，OSPF数据包以单播进⾏传输。
5.虚链路OSPF数据包以单播⽅式发送。
除了以上5中⽹络类型，也可以将⽹络归纳为以下两种⽹络传送⽹络：与两台及以上的路由器相连的⽹络。
末梢⽹络：仅仅和⼀台路由器相连。
如果没有DR/BDR的话，那么⽹络上将产⽣n²个：LSA通告，显得太乱了，于是就选举DR。
1.⾸先根据端⼝优先级（缺省为1，ip ospf priority），越⼤越优先。
0表⽰没有资格选举为DR。
2.优先级相等，再根据RID，越⼤越优先。
注意DR/BDR具有稳定性，指的是：路由器的优先级可以影响⼀个选举过程，但是⼀旦选举完毕，即使更⾼的优先级加⼊后也不会替换DR/BDR。
这点与RID类似。
DR是⼀个伪节点的概念，即任从伪节点到任何与之相连的路由器的代价都有0，通过这种⽅式，所有代价都不会受到伪节点的影响。
并且DR是接⼝特性。
Process ID：这个是思科私有的，可以依赖这个属性让Cisco路由器运⾏多个OSPF进程。
不同进程之间相当于不能类型的协议。
OSPF Hello Interval：在⼴播型⽹络上为10s（点到点或者⼴播），⾮⼴播上为30s（点到多点或NBMA）OSPF RouterDeadInterval：⼴播型⽹络上为40s，⾮⼴播为120s。

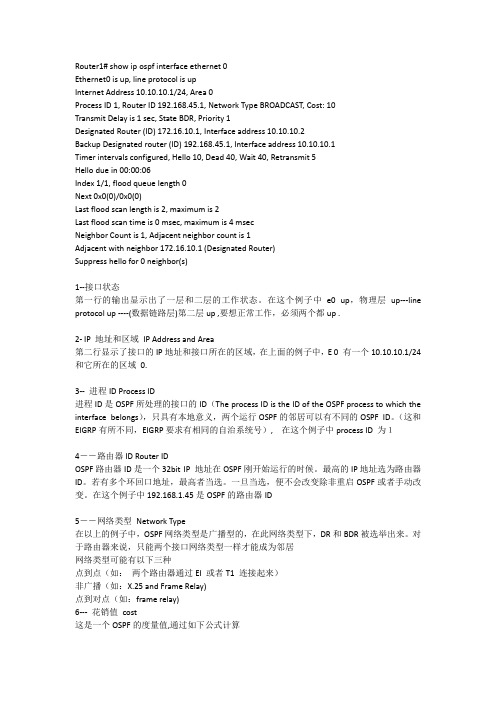

show ip ospf详解
Router1# show ip ospf interface ethernet 0Ethernet0 is up, line protocol is upInternet Address 10.10.10.1/24, Area 0Process ID 1, Router ID 192.168.45.1, Network Type BROADCAST, Cost: 10Transmit Delay is 1 sec, State BDR, Priority 1Designated Router (ID) 172.16.10.1, Interface address 10.10.10.2Backup Designated router (ID) 192.168.45.1, Interface address 10.10.10.1Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5Hello due in 00:00:06Index 1/1, flood queue length 0Next 0x0(0)/0x0(0)Last flood scan length is 2, maximum is 2Last flood scan time is 0 msec, maximum is 4 msecNeighbor Count is 1, Adjacent neighbor count is 1Adjacent with neighbor 172.16.10.1 (Designated Router)Suppress hello for 0 neighbor(s)1--接口状态第一行的输出显示出了一层和二层的工作状态。
在这个例子中e0 up，物理层up---line protocol up ----(数据链路层)第二层up ,要想正常工作，必须两个都up .2- IP 地址和区域IP Address and Area第二行显示了接口的IP地址和接口所在的区域，在上面的例子中，E 0 有一个10.10.10.1/24 和它所在的区域0.3-- 进程ID Process ID进程ID是OSPF所处理的接口的ID（The process ID is the ID of the OSPF process to which the interface belongs），只具有本地意义，两个运行OSPF的邻居可以有不同的OSPF ID。
【网络工程】OSPF协议
OSPF协议目录1．概述 (3)2．SPF算法 (3)3．OSPF协议原理 (5)3．1 自治系统的分区 (5)3．2 区域间路由 (6)3．3 Stub区和自治系统外路由 (6)3．4 DR和BDR (6)4．OSPF报文 (7)4．1 OSPF协议报文 (7)4．2OSPF包承载的内容 (9)5．OSPF协议的运行 (10)5．1Hello协议的运行 (10)5．2 DR和BDR的产生 (10)5．3链路状态数据库的同步 (11)5．4路由表的产生和查找 (11)1．概述OSPF协议是由Internet网络工程部(IETF)开发的一种内部网关协议(IGP)，即网关和路由器都在一个自治系统内部。
OSPF是一个链路状态协议或最短路径优先(SPF)协议。
虽然该协议依赖于IP环境以外的一些技术，但该协议专用于IP，而且还包括子网编址的功能。
该协议根据IP数据报中的目的IP地址来进行路由选择，一旦决定了如何为一个IP数据报选择路径，就将数据报发往所选择的路径中，不需要额外的包头，即不存在额外的封装。
该方法与许多网络不同，因为他们使用某种类型的内部网络报头对UDP进行封装以控制子网中的路由选择协议。
另外OSPF可以在很短的时间里使路由选择表收敛。
OSPF还能够防止出现回路，这种能力对于网状网络或使用多个网桥连接的不同局域网是非常重要的。
在运行OSPF 的每一个路由器中都维护一个描述自治系统拓扑结构的统一的数据库，该数据库由每一个路由器的局部状态信息（该路由器可用的接口信息、邻居信息）、路由器相连的网络状态信息（该网络所连接的路由器）、外部状态信息（该自治系统的外部路由信息）等组成。
每一个路由器在自治系统范围内扩散相应的状态信息。
所有的路由器并行运行同样的算法，根据该路由器的拓扑数据库构造出以它自己为根节点的最短路径树，该最短路径树的叶子节点是自治系统内部的其它路由器。
当到达同一目的路由器存在多条相同代价的路由时，OSPF能够实现在多条路径上分配流量。
第五讲 路由-OSPF协议
指定路由器（DR）与备份指定路由器（BDR） 指定路由器（DR）与备份指定路由器（BDR）
• 在OSPF网络中，多路访问网段（点对点链路不 OSPF网络中 多路访问网段（ 网络中， 需要）都有一个DR和BDR与其它路由器。 需要）都有一个DR和BDR与其它路由器。 DR 与其它路由器 • 所有路由器与DR和BDR形成相邻关系，交换路 所有路由器与DR BDR形成相邻关系 DR和 形成相邻关系， 由信息。 由信息。 • OSPF路由器使用IP组播地址224.0.0.6与DR／ OSPF路由器使用IP组播地址224.0.0.6与DR／ 路由器使用IP组播地址224.0.0.6 BDR交流 BDR交流 • DR／BDR使用224.0.0.5组播地址与其它路由器 DR／BDR使用224.0.0.5组播地址与其它路由器 使用224.0.0.5 交流
自定义OSPF的参数 自定义OSPF的参数 OSPF
• 更改路由器优先级(0~255) 更改路由器优先级(0~255)
Router（config）#ip ospf priority level （ ）
• 设置线路开销（缺省开销是108 ／带宽bps） 设置线路开销（缺省开销是10 带宽bps bps）
单区域OSPF的配置实例 单区域OSPF的配置实例 OSPF
检查OSPF的运行 检查OSPF的运行 OSPF
Router#show ip protocols
•
Verifies that OSPF is configured
Router#show ip route
•
Displays all the routes learned by the router
F0/0: 192.168.1.1/24 S0/0/1:DCE 100.100.100.1/2 4 Area 5 S0/0/1:DTE 100.100.100.2/2 4
OSPF基本概念及单区域配置ppt课件
192.168.10.1/24
S0/1
f0/0
B
S0/1 A f0/0
C
192.168.20.2/24
192.168.10.2/24
Loopback 0：20.1.1.1
.
29
OSPF单区域配置实例10-2
RA#config terminal RA(config)#interface loopback 0 RA(config-if)#ip address 20.1.1.1 255.0.0.0 RA(config-if)#exit
Router(config-if)#ip ospf hello-interval 5
Router(config-if)#ip ospf dead-interval 20
.
27
OSPF单区域的配置命令4-4
•查看邻居列表
Router#show ip ospf neighbor
•查看链路状态数据库
Router#show ip ospf database
• 当路由器上启动OSPF进程时，每台路由器都会间隔一定 的时间发送Hello包
• Hello包通过组播地址224.0.0.5发送（建立邻居） • OSPF路由器使用Hello包发起建立邻接关系并监视这种
关系的存在和消失 • 在广播网或者点对点网上，Hello的发送间隔是10秒；在
NBMA网络上，Hello的发送间隔是30秒
20
30
10
RA 70 RC
60
30
.
6
OSPF协议概述－链路状态路由协议2-2
• 链路状态路由协议中，直连的路由器之间建立邻接关系， 互相“交流”链路信息，来“画”出完整的网络结构
OSPF路由协议配置55620
1.实验目的1.掌握OSPF协议的基本原理和配置；2.熟悉DR的选举原理和配置；3.了解多区域OSPF的原理和配置；4.尝试根据协议原理设计实验过程；5.利用现有的链接完成图示的物理链接2.实验环境（软件条件、硬件条件等）3台MSR3040路由器、一台MSR5060路由器、3台S3610交换机、12台pc；3.实验原理与方法（架构图、流程图等）【OSPF协议】OSPF(Open Shortest Path First开放式最短路径优先)[1]是一个内部网关协议(Interior Gateway Protocol,简称IGP)，用于在单一自治系统(autonomous system,AS)内决策路由。
OSPF路由协议是一种典型的链路状态（Link-state）的路由协议，一般用于同一个路由域内。
在这里，路由域是指一个自治系统（Autonomous System），即AS，它是指一组通过统一的路由政策或路由协议互相交换路由信息的网络。
在这个AS中，所有的OSPF路由器都维护一个相同的描述这个AS结构的数据库，该数据库中存放的是路由域中相应链路的状态信息，OSPF路由器正是通过这个数据库计算出其OSPF路由表的。
作为一种链路状态的路由协议，OSPF将链路状态广播数据包LSA（Link State Advertisement）传送给在某一区域内的所有路由器，这一点与距离矢量路由协议不同。
运行距离矢量路由协议的路由器是将部分或全部的路由表传递给与其相邻的路由器。
【OSPF邻居关系】邻接关系建立的4个阶段:1.邻居发现阶段2.双向通信阶段：Hello报文都列出了对方的RID，则BC完成.3.数据库同步阶段：4.完全邻接阶段: full adjacency邻居关系的建立和维持都是靠Hello包完成的,在一般的网络类型中,Hello包是每经过1个HelloInterval发送一次,有1个例外:在NBMA网络中,路由器每经过一个PollInterval 周期发送Hello包给状态为down的邻居(其他类型的网络是不会把Hello包发送给状态为down的路由器的).Cisco路由器上PollInterval默认60s Hello Packet以组播的方式发送给224.0.0.5，在NBMA类型，点到多点和虚链路类型网络，以单播发送给邻居路由器。
OSPF
OSPF单区域配置(cont)
那么OSPF协议是怎样形成路由表的呢? 那么OSPF协议是怎样形成路由表的呢? OSPF协议是怎样形成路由表的呢
OSPF路由表的生成
C A
10.1.2.1 10.1.1.1
Cost=1
10.1.6.1
Cost=20
10.1.3.1 10.1.5.1
S0 S2 S1
Cost=10
Cost=5
终端E 终端
通过邻居提供的链路和接口信息构建拓扑关系数据库 利用SPF算法计算最佳路径 利用SPF算法计算最佳路径 SPF
把最佳路由信息放入OSPF路由转发表中 把最佳路由信息放入OSPF路由转发表中 OSPF
OSPF常用术语
(1) OSPF AS （Autonomous System）：运行OSPF协议的路由域 (2) Area：一个OSPF区域内的所有路由器都拥有相同的链路状态数 据库。 (3) Router ID：用于标识OSPF路由器的ID，全网唯一性；可手动 配置，也可动态选举（有Loopback接口时，选择最高的Loopback IP地址；否则，选择最高的物理接口的IP地址）。 (4) 接口：路由器上，启动了OSPF的接口。 (5) 邻居：在同一链路上，参数一致的路由器才能形成邻居。 (6) 进程：OSPF路由协议进程，进程号只在本路由器内起作用， OSPF协议包中并不携带进程号。
课程议题
一、OSPF概述 概述
1、OSPF概述
(1) OSPF（Open Shortest Path First，开放最短路径优先）是 一种链路状态路由协议，无路由循环（全局拓扑），属于IGP。 RFC 2328，“开放”意味着非私有的，对公众开放的。 (2) OSPF的报文封装 OSPF协议包直接封装于IP，协议号89。 三个版本 v1、 v2（ipv4）v3 （ipv6） OSPF协议包目标IP为组播地址 所有OSPF路由器——224.0.0.5；OSPF DR BDR——224.0.0.6 (3) OSPF路由的度量值：用更合理的接口带宽来衡量路径开销。 到目标网络的路径（数据出口）开销和。路径开销＝参考带宽 （10的八次方）/ 链路带宽（出接口带宽 bit） (4) OSPF路由协议的管理距离：110
华为OSPF培训
Area 3
LSA类型
Router-LSA 由每个路由器生成，描述了路由器的链路状 态和花费，传递到整个区域
Network-LSA，由DR生成，描述了本网段的链路状态， 传递到整个区域
Net-Summary-LSA，由ABR生成，描述了到区域内某一 网段的路由，传递到相关区域
分别有哪些LSA? 5：OSPF有哪些协议报文？
解答
1:不会。必须重置OSPF进程或者重启路由器。 2：SPF计算最短路径树，以自己为根的、其它
路由器为叶的单向树。
3：OSPF协议在生成LSA时，首先将自己 的Router ID加入到LSA中，但是如果该路 由信息传递超过两个区域后就会丧失最初 的生成者的信息。。
OSPF Packet
HELLO协议报文(一）
HELLO协议报文的作用： 1：发现邻居 2：宣告一些参数，这些参数必须相同才能建立邻居关系 3：维护邻居关系 4：在邻居之间建立双向的通信 5：在多路访问网络中选举DR和BDR
HELLO协议报文（二）
HELLO协议报文的内容：
OSPF HEADER
Asbr-Summary-LSA，由ABR生成，描述了到ASBR的 路由，传递到相关区域
AS-External-LSA，由ASBR生成，描述了到AS外部的 路由，传递到整个AS（STUB区域除外）
问题
1：ROUTER ID修改之后，会立即生效？ 2：OSPF为什么是无自环的？ 3：为什么OSPF 区域必须和骨干区域相连？ 4：在STUB区域、骨干区域、NSSA区域
相对RIP，OSPF具有很多的优点：
1： 无路由自环 2 ：可适应大规模网络 3 ：路由变化收敛速度快 4 ：支持区域划分 5 ：支持等值路由 6 ：支持验证 7 ：支持路由分级管理 8 ：支持以组播地址发送协议报文
OSPF详解
OSPF详解Open Shortest Path First(⼀)OSPF协议是由Internet⼯程任务组(Internet Engineering Task Force)开发的路由选择协议，且来替代存在⼀些问题的RIP协议。
OSPF协议是IETF 组织建议使⽤的内部⽹关协议(IGP)。
OSPF使⽤Dijkstra的最短路径优先(SPF)算法，其的发展经过了⼏个RFC，所有的RFC都是由John Moy撰写。
RFC1131详细说明了OSPF协议版本1，这个版本从来没有在实验平台以外使⽤过，OSPF协议版本2，也就是现在IPv4协议仍然使⽤的版本，最初是在RFC1247中说明的，最新是在RFC2328中说明的。
(⼀)OSPF基本原理与实现OSPF的基本特性：·OSPF属于IGP，是Link-State协议，基于IP Pro 89。
·采⽤SPF算法（Dijkstra算法）计算最佳路径。
·快速响应⽹络变化。
·以较低频率（每隔30分钟）发送定期更新，被称为链路状态刷新。
·⽹络变化时是触发更新。
·⽀持等价的负载均衡。
·OSPF协议将IP头部的TTL值设置为1，并且把优选位设置成互连⽹络控制OSPF的邻居与邻接关系：OSPF中路由器之间的关系分两种：1、邻居2、邻接·OSPF路由器可与它直连的邻居建⽴邻居关系。
·P2P链路上，邻居可以到达FULL状态，形成邻接关系·MA⽹络，所有路由器只和DR/BDR(Backup Designated Router)到达FULL状态。
形成邻接·路由器只和建⽴了邻接关系的邻居才可以到达FULL状态。
·路由更新只在形成FULL状态的路由器间传递。
·OSPF路由器只会与建⽴了邻接关系的路由器互传LSA。
同步LSDBR2#sh ip os neiNeighbor ID Pri State Dead Time Address Interface1.1.1.1 0 FULL/ - 00:00:35 12.1.1.1 Serial1/03.3.3.3 0 FULL/ - 00:00:38 23.1.1.3 Serial1/1⼀台OSPF路由器对其他OSPF路由器的跟踪需要每台路由器都提供⼀个路由器ID，路由器ID在OSPF区域内惟⼀标识⼀台路由器的IP地址,Cisco路由器通过下⾯的⽅法得到它的路由器ID:1）⼿⼯指定Route-ID x.x.x.x（可任意，但区域内不能重复） 2）⾃动选择最⼤的Loopback IP作route-id 3）⾃动选择最⼤的物理接⼝IP（接⼝必须是激活状态）推荐⼿⼯指定的router-id这⾥，使⽤Loopback接⼝作为路由器ID有两个好处:(1):Loopback接⼝⽐任何其他物理接⼝更稳定，只有整个路由器失效进它才会失效(2):⽹络管理只在预先分配和识别作为路由器ID的地址时有更多的回旋余地其实，Loopback接⼝的⼀个主要好处在于它具有更好控制路由器ID能⼒.OSPF开销值计算：·OSPF Cost = 10^8/BW (bps)⼏种常⽤接⼝的COST值：1、环回⼝的COST值是12、serial⼝的COST值是643、标准以太接⼝是104、快速以太接⼝是1SPF算法：最短路径优先算法1、在⼀个区域内的所有路由器有同样的LSDB2、每⼀个路由器在计算时都将⾃已做为树根3、具有去往⽬标的最低cost值的路由是最好的路径4、最好的路由被放⼊转发表·OSPF的报⽂：1：数据包头部：所有OSPF数据包都是由⼀个24个⼋位组字节的头部开始的，如下图所⽰:这⾥，如果认证类型=2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int s0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#clock rate 6400
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Serial0, changed state to up
%LINK-3-UPDOWN: Interface Serial0, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to down
Router(config-if)#int s1
Router(config-if)#ip address 192.168.2.1 255.255.255.0
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Serial1, changed state to up
Router(config-if)#int lo1
%LINK-3-UPDOWN: Interface Serial1, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial1, changed state to down
Router(config-if)#ip address 1.1.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#router ospf 2
Router(config-router)#network 1.1.1.0 0.0.0.255 area 0
Router(config-router)#network 192.168.1.1 0.0.0.0 area 0
Router(config-router)#network 192.168.2.1 0.0.0.0 area 0
%LINK-3-UPDOWN: Interface Serial0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0, changed state to up
%LINK-3-UPDOWN: Interface Serial1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial1, changed state to up
Router(config-router)#end
Router#ping 192.168.1.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.1.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms
2
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int s1
Router(config-if)#clock rate 6400
Router(config-if)#ip address 192.168.3.1 255.255.255.0
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Serial1, changed state to up
%LINK-3-UPDOWN: Interface Serial1, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial1, changed state to down
Router(config-if)#int s0
Router(config-if)#ip address 192.168.1.2 255.255.255.0
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Serial0, changed state to up
Router(config-if)#int lo1
Router(config-if)#ip address 2.2.2.2 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#router ospf 2
Router(config-router)#network 2.2.2.0 0.0.0.255 area 0
Router(config-router)#network 192.168.3.1 0.0.0.0 area 0
Router(config-router)#network 192.168.1.2 0.0.0.0 area 0
%LINK-3-UPDOWN: Interface Serial1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial1, changed state to up
3
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int s0
Router(config-if)#clock rate 6400
Router(config-if)#ip address 192.168.2.2 255.255.255.0
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Serial0, changed state to up
Router(config-if)#int s1
Router(config-if)#ip address 192.168.3.2 255.255.255.0
Router(config-if)#no shut
%LINK-3-UPDOWN: Interface Serial1, changed state to up
Router(config-if)#int lo1
Router(config-if)#ip address 3.3.3.3 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#router ospf 2
Router(config-router)#network 3.3.3.0 0.0.0.255 area 0
Router(config-router)#network 192.168.2.2 0.0.0.0 area 0
Router(config-router)#network 192.168.3.2 0.0.0.0 area 0
Router(config-router)#end
Router#ping 192.168.2.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.2.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms
