承插式铸铁管柔性接口形式
球墨铸铁和柔性铸铁的区别
柔性铸铁管主要适用于新建、扩建和改建的民用和工业建筑室内、无侵蚀作用的工业生产废水管道和雨落管等，很多用户在选择时会把柔性铸铁管和球墨铸铁管搞混，下面我们就来了解下两者的区别。
柔性铸铁管是指材质为灰铸铁，经过高速离心机铸造而成，采用柔性连接方式，橡胶密封圈密封，螺栓紧固，在内水压下具有良好的挠曲性、伸缩性。
能适应较大的轴向位移和横向由挠变形，适用于建筑物地下，或者高层排水的一种排水管材，对地震区尤为合适。
球墨铸铁管是指材质为球墨铸铁，使用18号以上的铸造铁水经添加球化剂后，经过离心球墨铸铁机高速离心铸造而成，经过退火，内外防腐处理，采用橡胶密封圈密封，用于城市，小区，市政，消防，污水管道的一种优质供水、排水管材。
∙
用途不同
∙
柔性铸铁管是用于建筑物地下，或者高层排水的一种排水管材。
球墨铸铁管则用于城市，小区，市政，消防，污水管道的一种供水、排水管材。
∙
∙
材质不同
∙
柔性铸铁管材质为灰铸铁；而球墨铸铁管是指材质为球墨铸铁的。
∙
∙
安装方式不同
∙
柔性铸铁管安装于室内，或者建筑物地下，采用人工安装方法即可；球墨铸铁管通常需要机械配合安装。
∙
∙
接口方式不同
∙
柔性铸铁管接口方式有3种，A型，B 型，W型，有法兰接口，有不锈钢卡箍接口。
球墨铸铁管接口方式常见为T型承插接口。
∙
∙
口径不同单位(mm)
∙
柔性铸铁管口径：50，75，100，150，200，250，300 最大口径300；球墨铸铁管口径：80，100，200，250，300，400，500，600，800，1000，最大口径2600。
∙。
《04S409建筑排水用柔性接口铸铁管安装》(53页).pdf
《04S409建筑排水用柔性接口铸铁管安装》
内容简介
1、 编制背景
以前很多工程技术人员将淘汰手工翻砂，承插式水泥打口的排水铸铁管，误认为淘汰排水铸铁管。
《建筑给水排水设计规范》GB50015-2003中4.5.1条第2款规定：“建筑内部排水管道应采用建筑排水塑料管及管件或柔性接口机制排水铸铁管及相应管件”。
目前市场上有按不同产品标准生产的多种柔性接口排水铸铁管，它们在性能和尺寸上有些差异。
工程建设标准化协会编制了《建筑排水柔性接口铸铁管管道工程技术规程》CECCS168：2004。
为了更好地推广使用，我们组织了6家生产企业编制了本图集。
2、 适用范围和编制内容
2.1本图集适用于民用及一般工业建筑DN≤300的排水管道的设计和施工。
2.2总说中详细介绍了建筑排水用柔性接口铸铁管的选用、敷设和安装要求。
2.3图纸部分编制了接口连接图、立管（横管）安装图、安装节点详图、常用管件组合尺寸表，各种管材及管件表。
3、 技术要点：
3.1图集编入了按4个产品标准生产的管材及管件，它们包括了卡箍式和法兰承插式两类5种接口方式。
3.2通常明装宜采用卡箍式接口，暗装和埋地宜采用法兰承插式接口。
3.3同一个工程应采用同一品牌的产品，以保证接口质量。
4、 使用方法：
4.1设计人员可按本图集选择管材及接口种类，进行系统设计和排细部尺寸，将图集引用到设计文件中。
4.2施工单位可按本图集要求确定接口及支吊架的位置，并按节点详图等进行施工。

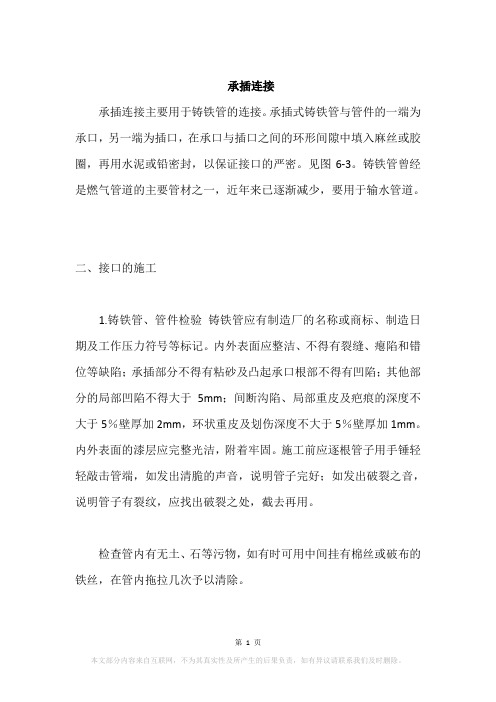

承插连接
承插连接承插连接主要用于铸铁管的连接。
承插式铸铁管与管件的一端为承口，另一端为插口，在承口与插口之间的环形间隙中填入麻丝或胶圈，再用水泥或铅密封，以保证接口的严密。
见图6-3。
铸铁管曾经是燃气管道的主要管材之一，近年来已逐渐减少，要用于输水管道。
二、接口的施工1.铸铁管、管件检验铸铁管应有制造厂的名称或商标、制造日期及工作压力符号等标记。
内外表面应整洁、不得有裂缝、瘪陷和错位等缺陷；承插部分不得有粘砂及凸起承口根部不得有凹陷；其他部分的局部凹陷不得大于5mm；间断沟陷、局部重皮及疤痕的深度不大于5％壁厚加2mm，环状重皮及划伤深度不大于5％壁厚加1mm。
内外表面的漆层应完整光洁，附着牢固。
施工前应逐根管子用手锤轻轻敲击管端，如发出清脆的声音，说明管子完好；如发出破裂之音，说明管子有裂纹，应找出破裂之处，截去再用。
检查管内有无土、石等污物，如有时可用中间挂有棉丝或破布的铁丝，在管内拖拉几次予以清除。
2.管口清理用棉丝或破布将承插部分擦干擦净。
当用水泥作填料时，为了增加填料与管壁间的附着力，应将承插口的沥青除掉。
一般是先用喷灯烧烤，再用钢丝刷清除，最后用破布擦净。
3.对口要求铸铁管对口最大间隙见表6-7。
铸铁管环形间隙允许偏差见表6-8。
表6-7 铸铁管对口最大间隙(mm)管径沿直铺设时沿曲线铺设时7545100～25057300～500610600～700711表6-8 铸铁管接口环形间隙允许偏差(mm)管径标准环形间隙允许偏差75～20010+3-2250～45011+4-2500～70012+4-24.接口工作坑事先在沟槽内管子接口处挖好接口工作坑，其尺寸以向接口内加填料与打口、质量检验方便为准。
工作坑的尺寸参考表6-9。
机械接口按实际情况而定。
表6-9 铸铁管接口工作坑尺寸管径宽度长度深度承口前承口后75～200管外径+600800200300250～700管外径+120010003004005.青铅接口(1)填油麻把油麻搓成直径大于接口环形间隙三分之一的麻辫。
球墨铸铁管T型接口与法兰接口说明
球墨铸铁管T型接口与法兰接口说明本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March球墨铸铁管T型接口与法兰接口说明一、市场表现1.T型接口球墨铸铁管T型接口是球墨铸铁管最常用的型式，使用历史超过60年，在全世界范围内广泛使用。
在大量的国内外工程中，T型接口被证明为密封效果最佳。
虽然全世界各个厂家正在积极开发新的接口型式，但T型接口依然是客户最乐意接受的接口。
在我国国家标准GB/T13295 2008版以及前期版本均列入T型接口，之后的2013版，为了促进接口的发展，未列入具体接口形式，采用型式试验代替。
2.法兰接口球墨铸铁管也会用到法兰接口，但不是最主要的接口型式，一般应用在于阀门连接、不同管材的连接等，或不宜使用滑入式柔性接口的特殊地段。
在大多数的球墨铸铁管管线上法兰接口使用比例不超过1%，所以生产厂家几乎不生产法兰接口的管道，仅生产法兰接口的管件，以满足客户的少量使用。
二、密封效果1. T型接口球墨铸铁管一般采用的T型接口，属于柔性滑入式接口，并允许一定的轴向伸缩和径向角度偏转，与管身强度相结合形成鞭子状结构形式，显示出优良的随负荷变化的灵活性。
此外，独特的T型密封设计，会因随着水压的升高而密封效果更佳。
试验结果显示，将水压升高到管道爆裂，而接口的密封依然保持完好，证明接口承压能力比管身还要高。
下图为球墨铸铁管通常采用的T型接口：T型接口能在较大的角度偏转时保持密封，还在于经典的接口设计：1）装胶圈的承口壁厚比管体还要厚，强度很高，可以保证在管道存放、运输、安装和埋地时不会变形，为密封打好基础。
2）与PCCP管、玻璃钢管插口放置胶圈不同，球墨铸铁管的胶圈位置在承口，胶圈卡槽式设计，尺寸铸造精确。
胶圈由软硬胶之分，一方面可以在安装推力较大时硬胶可以很好地将胶圈固定在承口槽内，另一方面保证软胶在压缩时得到理想的压缩比。
柔性铸铁排水管安装
柔性铸铁管安装11/13号楼一、安装技术准备1、熟悉本专业及其他相关专业图纸，做好技术、环境、安全交底。
2、所使用材料已经有关方面认可，报验合格。
二、材料要求1、所使用的管材、管件的型号、规格必须符合设计、规范的要求，并且应外观一至，无破损、毛刺、砂眼。
2、所有吊件支件的制作安装严格按照规范进行；支架、吊架采用型钢、螺栓孔不得使用电气焊开孔、扩孔或切割。
3、铸铁管材、不锈钢卡箍、槽钢、圆钢、膨胀螺栓、平头螺栓、螺母、油漆等均应符合使用要求。
三、主要机具1. 机具：冲击钻、电锤、砂轮锯、电气焊等。
2、工具：专用扳手、扳手、手锤、凿子、水平尺、钢卷3、铸铁管材、不锈钢卡箍、槽钢、圆钢、膨胀螺栓、平头螺栓、螺母、油漆等均应符合使用要求。
四、施工工艺1、技术要求1.1、柔性接口排水铸铁管其接口不得设置在楼板、屋面板或池壁、墙体等结构层内。
管道接口与墙、梁、板的净距不宜小于150m。
1.2 、柔性接口排水铸铁直管和管件的内、外表面在出厂前应涂覆防腐材料，涂层应均匀并粘接牢固。
1.3 、埋地敷设时，排水管道管顶与室内地坪的距离不得小于300mm，且不宜大于600mm （出户部位管段除外）。
2、建筑排水柔性接口铸铁管安装要求2.1在建筑物土建结构施工阶段，安装人员应配合做好排水管道穿越墙壁、楼板及混凝土梁等承重结构的预留洞、预埋件、预留套管等预留预埋工作。
2.2 不得采用有损坏迹象的柔性接口排水铸铁直管、管件和接口零部件。
对长期存放的产品，在使用前应进行外观检查，如发现异常应进行性能检测。
2.3 柔性接口排水铸铁管管道系统安装时，应将直管和管件外壁上的标志设置在明显的位置。
2.4排水立管安装垂直度的允许偏差单位管长（1m）应不大于3mm，全长（5m以上）应不大余15mm。
排水横管坡度应符合设计要求，严禁出现无坡、倒坡现象。
各种立管底部应有牢固的支架或支墩。
2.5 铸铁直管需切割时，其切口端面应与直管轴线相垂直，并将切口处打磨光滑。
给水排水工程施工复习题
一、选择题楔形橡胶圈接口为承插式柔性接口(其他形式橡胶圈接口：角唇形、圆形、螺栓压盖形、中缺形。
）承插式刚性接口：麻及其填塞、橡胶圈及其填塞、石棉水泥接口、膨胀水泥砂浆接口、铅接口.承插式铸铁管刚性接口常用填料为麻—石棉水泥、橡胶圈—石棉水泥、麻—膨胀水泥砂浆、麻—铅等几种.压绳下管法(后蹬施力下管法）适用于直径为400～800mm的管道.木架下管法适用于900mm以内，长3m一下的管子。
水泵底座与基础之间应加垫铁，每组垫铁控制在三块以内,且把最厚的放在下面,把最薄的放在中间。
水泵基础平面尺寸的长和宽应比水泵底座相应尺寸加大100~150mm。
建筑物排出管道与室外采用管顶平接，其水流转角不小于90°,若采用排出管跌水连接且跌落差大于0。
3m，其水流转角不受限制。
管道冷煨弯是指在常温下进行钢管弯曲加工的方法,适用于管径不大于150mm的管道.铅接口灌铅的管口必须干燥。
阀门等给水附件井的井底距承口或法兰盘的下缘的距离不得小于100mm。
阀门等给水附件井的井壁距承口或法兰盘的外缘的距离，当管径≤400mm时，不应小于250mm。
阀门等给水附件井的井壁距承口或法兰盘的外缘的距离，当管径≥500mm时,不应小于350mm。
安装闸阀、球阀、蝶阀、旋塞阀等阀门时不考虑安装方向。
对于截止阀、减压阀、止回阀、吸水底阀、疏水阀等,安装时必须使水流方向与阀门标注方向一致.我国生产的承插式铸铁管分砂型浇注管与离心连续浇注管两种。
采用手工电弧焊时，为保证焊接质量,应尽量采用平焊。
钢管弯管的弯曲半径根据管径和使用场所不同而定，一般采用1.5~4（倍）DN.当地下构筑物埋深较大时,给水管道可从其上部跨越.施工时，应保证给水管管底与构筑物顶之间高差不小于0.3m；且使给水管顶与地面之间的覆土深度不小于0。
7m.二、填空题对于室外管道试压分段长度一般采用500~1000m;管线转弯多时可采用300～500m;对湿陷性黄土地区分段长度应取200m。
新型柔性接口排水铸铁管的应用
新型柔性接口排水铸铁管的应用发表时间：2009-11-20T16:37:07.607Z 来源：《中小企业管理与科技》2009年5月下旬刊供稿作者：韩利[导读] 传统普通排水铸铁管由于易锈蚀、自重大、运输施工不便等原因被取而代之韩利（黑龙江省龙翔建筑安装工程有限公司）摘要：近些年来，建筑给排水的最大热点是新型管材的广泛应用。
传统普通排水铸铁管由于易锈蚀、自重大、运输施工不便等原因被取而代之。
现在就柔性排水铸铁管管材的一些特性，优缺点，使用范围做一简要论述。
关键词：建筑给排水管材排水铸铁管1 新型柔性接口机制铸铁排水管简介目前通用的无承口管箍式直管和管件，按其接口型式分为A型柔性接口（法兰压盖连接）和W型柔性接口（管箍连接）两种，简称A型和W型。
1.1 新型柔性接口铸铁排水管采用高速离心铸造技术，具有组织致密、管壁薄厚均匀、内外壁光滑、无沙眼和夹渣、抗拉与抗压强度高，产品具有化学成分稳定、耐腐蚀、防火无毒、符合消防安全环保要求、无噪声、不变形、使用寿命长的优点。
1.2 A型管：A型管具有强度高、噪声低、防火性能好、使用寿命长，其连接的可曲挠性和抗震性能良好的优点，但实际工程中发现承插接头部位需要的安装空间较大且管体较笨重、耗用钢材多，尤其在高层建筑中难以被建设方接受。
1.3 W型管：W型管材除了同样具有强度高、噪声低、防火性能好、使用寿命长，其连接的可曲挠性和抗震性能良好的特点外，同时还具有可同步施工、管材利用率高、便于管道清通、减少了水压试验次数、缩短工期提高经济效益的特点。
另外，这种型号的接口用螺栓在外侧紧固，避免了承插口柔性接口凸缘易碰坏、靠墙脚的螺栓难以固定的缺陷，具有操作简便等优点，因此在建筑排水管材及管件的选用中，具有较强的竞争力。
此外，由于W型管直管长度为3m，大大减少了中间接头数量并可按照需要截取任意长度，从而大量节省管材，降低消耗及成本。
W型无承口管箍采用带肋不锈钢卡箍，内衬橡胶圈柔性连接，抗震性能高、密封性能好，允许在一定范围内摆动且不会渗漏。
柔性接口施工
一、铸铁管安装操作要点沿直线安装管道时，宜选用管径公差组合最小的管节组对连接，接口的环向间隙应均匀，承插口间的纵向间隙不应小于3mm。
管道沿曲线安装时，接口的允许转角，不得大于下表的规定。
3、柔性机械式接口施工要点安装柔性机械接口时，应使插口与承口法兰压盖的纵向轴线相重合；螺栓安装方向应一致，并均匀、对称地紧固。
安装机械接口紧固螺栓时要循循渐近逐个拧紧，使每个螺栓受力均匀，管径较大时采用测力搬手拧紧为宜。
北京某引水工程曾用DN2600mm机械式接口的球墨铸铁管，他们采用测力搬手紧固螺栓，效果良好，水压试验时无一渗漏现象。
铸铁、球墨铸铁管安装的允许偏差三、检查井及雨水口施工1、检查井及雨水口砌筑工艺要求检查井及雨水口的施工除应遵守本规定的有关规定外，尚应符合本节所规定的各项要求。
井底基础应与管道基础同时浇筑。
排水管检查井内的流槽，宜与井壁同时进行砌筑。
当采用砖石砌筑时，表面应用砂浆分层压实抹光，流槽应与上下游管底接顺，管内底高程应符合本规定。
本章仅对检查井及雨水口施工有特点部位做了规定，对于砌筑、现落及装配法施工中的通用条款已有规定，可按照执行。
与上时，不拆卸、埋进行规位置应符合设计要求，不得歪扭；井圈与井墙吻合，允许偏差为±10mm；井圈与道路边线相邻的距离相等，其允许低差为10mm；雨水口与检查井的连管应顺直，无错口；坡度应符合设计规定，雨水口底座及连管应设在坚实土质上；第三节文墩施工及质量要求管道及管道附件的支墩和锚定结构应位置准确，锚定应牢固。
支墩应在坚固的地基上修筑。
当无原状上做后背墙时，应采取措施保证支墩在受力情况下，不致破坏管道接口。
当采用砌筑支墩时，原状土与支墩间应采用砂浆填塞。
管道支墩应在管道接口做完、管道位置固定后修筑。
管道安装过程中的临时固定支架，应在支墩的砌筑砂浆或混凝土达到规定强度后方可拆除。
排水用球墨铸铁管的连接方式及注意点
排水用球墨铸铁管及其与检查井等墙壁的连接 排水用球墨铸铁管的连接,常规采用 T 型滑入式柔性接口,橡胶 圈密封。能承受一定的沉降，而不使管道脱节。
球墨铸铁管管道之间的连接图 排水用球墨铸铁管与检查井等墙壁的连接,通常有以下三种方式。 （1）刚性防水翼环安装方式
刚性防水翼环安装图 在球墨铸铁管道上焊接止水翼环，在钢筋混凝土墙施工的时候， 直接一体浇筑进去。该种方式用料最省，但是球墨铸铁管的焊接需要 特殊焊接工艺，因此必须在工厂内焊接完成，不能现场常规焊接。
另外球墨铸铁管常规是 T 型承插连接，因此若采用刚性防水翼环 安装方式，必须先管道安装，再根据管道的位置，最后浇筑检查井。 若先做两端的检查井，再安装管道，则会出现最后一节无法承插连接。
（2）刚ห้องสมุดไป่ตู้防水套管安装方式
刚性防水套管安装图 在球墨铸铁管道外设置铸铁套管（带止水翼环），铸铁套管为工 厂成品供货（利用模具，直接浇筑铁水而成）。铸铁套管在钢筋混凝 土墙施工的时候，直接一体浇筑进去。再安装管道，最后将管道与套 管之间缝隙利用嵌缝密封材料，常用的密封材料为中间油麻缠绕，两 端石棉水泥嵌缝。 该种安装方式，要求管道下料长度与检查井位的设置精细化配合， 否则容易出现井内管道偏长，需进行切割。另外这是刚性连接方式， 接口处防沉降性能很差。 （3）K 型接口柔性安装方式
K 型接口柔性安装图 在球墨铸铁管道外设置 K 型穿墙法兰套管（带止水翼环），K 型 穿墙法兰套管为工厂成品供货（利用模具，直接浇筑铁水而成）。K 型穿墙法兰套管在钢筋混凝土墙施工的时候，直接一体浇筑进去。再 安装管道，最后将管道与套管之间缝隙利用橡胶密封圈填充，并用法 兰压盖压紧，螺栓固定。 该种安装方式，管道下料长度允许有一定的偏差，通过 K 型穿墙 法兰套管的长度进行调节。同时这是柔性连接方式，接口处防沉降性 能很好。 但是 K 型穿墙法兰套管和法兰压盖价格较贵，同时如果埋于泥土 中，螺栓宜采用不锈钢 304 以上材质，价格也较贵。
【6】球墨铸铁管新产品应用及介绍--新兴铸管股份有限公司铸管研究所所长 王嵩(1)
球墨铸铁管新产品应用及介绍新兴铸管股份有限公司2022-12-8管通四海 为人民健康引水01排水工程用球墨铸铁管简介目录02非开挖用球墨铸铁管CONTENTS球墨铸铁检查井03排水工程用球墨铸铁管简介PART ONE铸铁管历史悠久国家中国法国英国美国日本年代明洪武年代1368～13991664181018221885地点南京武庙闸渠凡尔赛伦敦费城横滨人类使用铸铁管的历史已有数百年，据资料介绍可追溯到十四世纪。
6球墨铸铁球化处理改变金相组织和石墨形态7性能指标灰铁管球墨铸铁管钢管抗拉强度(MPa)150～260≥420≥400抗弯强度(MPa)200～360≥590≥400延伸率(%)0DN80~1000≥10DN1100~2600≥7≥18弹性系数(N/mm 2)11×10417×10416×104球墨铸铁管【铁的本质、钢的性能】ISO 7186-1983： 排水用球墨铸铁产品EN 598-1982： 排水管道用球墨铸铁管、管件、附件GB/T 26081-2022： 排水工程用球墨铸铁管、管件和附件管道长度：6m或8.15m 管道规格：DN80至DN3000接口形式---承插式柔性接口产品参数：DN80-300 允许偏转角3.5°DN350-600 允许偏转角2.5°DN700-2600 允许偏转角1.5°T型接口XT2型接口常用接口——承插式柔性接口接口安全性 ——全方位适应地基变形偏转角：1.5度偏转角：2度偏转角：3度nΔH nΔH nΔH20.3 20.4 20.640.9 4 1.3 4 1.98 3.1 8 4.2 8 6.31611.4 1615.3 1623.4普通级防腐加强级防腐特殊级防腐普通硅酸盐水泥砂浆内衬（适用于雨水、处理后的水） 聚氨酯内衬 环氧陶瓷内衬（适用于污水）根据输送介质选取合理内防腐方案高铝水泥砂浆内衬（适用于污水）多样化的防腐方案——内衬选择滨海海浸盐渍土灰漠土潮土红壤多样化的防腐方案——外涂层选择多样化的防腐方案——外涂层选择普通级防腐加强级防腐特殊级防腐Zn+终饰涂层Zn+终饰涂层+PE膜(套)聚氨酯涂层可根据土壤腐蚀性选择外防腐方案15 非开挖用球墨铸铁管PART ONE16顶管法施工用球墨铸铁管破管法施工用球墨铸铁管套管法施工用球墨铸铁管H D D 施工用球墨铸铁管1243非开挖铺设用球墨铸铁管17产品简介18产品应用优势：柔性承插式自锚连接，曲率半径小，地基沉降适应性强● 承插式柔性自锚连接，接口允许偏转1.2～3°● 曲率半径较小，节省管材及施工成本● 回拖时管道本身不发生挠曲，管材安全性高DN 长度Lu 偏转角最小曲率半径m °m 805.9 3.01131005.9 3.01132005.9 3.01133005.9 3.01134005.9 3.01135005.9 3.01136005.9 2.01697005.9 2.01698005.9 2.016910005.9 1.228212008 1.238219产品应用优势：优良的防腐设计，确保管道安全运行百年以上●管道基材：球墨铸铁耐（电）化学腐蚀性能优异●防腐涂层：金属锌+环氧树脂涂层，进一步增强管道耐腐蚀性能及耐磨性● 接口防护：承口增设热缩套和金属套，避免泥浆进入接口间隙影响偏转20 产品应用优势：施工安装简单便捷，具备分段和逐支回拖能力，适应狭小空间施工● 安装简单快捷，对施工条件、工人技术水平要求较低● 可根据现场工况进行分段回拖，节省施工空间21时间规格施工地点工程案例2016年DN400河南濮阳濮阳范县城区第二水源供水工程● ● ● ● ● ●2017年DN400浙江桐乡桐乡世纪大道秋韵港供水工程2017年DN500河南郑州郑州新区CBD副中心环路供水工程● ● ● ● ● ●2018年DN600陕西咸阳咸阳礼泉县抗旱应急水源工程2018年DN800安徽合肥合肥市长丰县朱巷镇穿越工程● ● ● ● ● ●2019年DN900安徽芜湖芜湖市无为县高沟区域供水项目● ● ● ● ● ●2020年DN1000上海上海市南惠区老旧管网改造工程● ● ● ● ● ●2021年DN1000江苏苏州昆山绿地大道供水工程注：目前约有500km 的HDD施工用球墨铸铁管应用于全国各地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
承插式铸铁管柔性接口有几种形式?
相关标签：
•承插式铸铁管
•柔性接形式
承插式铸铁管柔性接口有几种形式?
承插式铸铁管刚性接口抗应变性能差，受外力作用时，无塔供水设备接口填料容易碎裂而渗水，尤其在弱地基、沉降不均匀地区和地震区.接口的破坏率较高。
为此，在上述不利条件下，应采取柔性接口。
目前采用的柔性接口形式有滑人式橡胶圈接口、r形橡胶圈接口、柔性机械式接口A 型及柔性机械式接口K型。
1.滑入式橡胶圈接口
橡胶圈与管材由供给厂方配套供给。
安装橡胶圈前应将承口内工作面与无塔供水设备插口外工作面清扫干净后，将橡胶圈嵌人承口凹梢内，并在橡胶圈外露外表及插口工作面，涂以对橡胶圈质量无影响的滑润剂。
待供水设备插口端部倒角与橡胶圈均匀接触后，再用专用工具将插口推人承口内，推人深度应到预先设定的标志，并复查已安好的前一节、前二节接口推人深度。
2.T球墨铸铁管滑人式T形接口
我国生产的GB 13295-1991?离心铸造球墨铸铁管)、GB13294-1991?球墨铸铁管件?，规定了退火离心铸造、输水用球墨铸铁管直管、管件、胶圈的技术性能，其接口形式均采用滑人式T形接口。
3.机械式(压兰式)球墨铸铁管接口
日本久保田球墨铸铁管机械式接口，近年来已被我国引进采用.如在北京从密云水库至怀柔水库的输水管道施工中，大量使用了DN2600mmK型机械式接口的球墨铸铁管。
球墨铸铁管机械接口形式分为A形和K形。
其管材管件由球墨铸铁直管、压兰、螺栓及橡胶圈组成。
机械式接口密封性能良好，试验时内水压力到达2MPa时无渗漏现象，轴向位移及折角等指标均到达很高水平，但本钱较高。
怎样安装法兰接口?
法兰接口多用于地上铺设或架设的管道接口，以及管件等与管线段连接部位的接口。
法兰接口施工要点:
(1)供水设备接口前要对法兰、螺栓、进展检验，法兰盘外表要平整、无裂纹、密封面
不得有砂眼及辐射状沟纹。
(2)法兰接口环形橡胶垫质量要求如下:
1)橡胶质地均匀、厚度一致、无皱纹;当管径不大于600mm时，橡胶垫厚度为3一4mm;
管径不小于700mm时，厚度为5一6mm。
2)橡胶垫内径应等于法兰内径，允许偏差:当管径不大于150mm为+3mm;当管径不小于
200mm为+5mm。
橡胶外径与法兰密封面外缘相齐。
3)不得使用再生胶或对水质有污染的胶质。
(3)螺栓螺母先涂防锈剂，对称地均匀拧紧，螺母在法兰的同一侧。
(4)安装带法兰的闸门或管件时，防止闸门或其他管件与管线段产生拉应力。
邻近法兰一侧或两侧的管线段的接口应将所有法兰螺栓拧紧后，再进展接口操作。
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。
