电流检测方法
电流检测方法
电流检测方法1 传统的电流检测方法1. 1 利用功率管的RDS进行检测( RDS SENSIN G)当功率管(MOSFET) 打开时,它工作在可变电阻区,可等效为一个小电阻。
MOSFET 工作在可变电阻区时等效电阻为:式中:μ为沟道载流子迁移率; COX 为单位面积的栅电容;V TH 为MOSFET 的开启电压。
如图1 所示,已知MOSFET 的等效电阻,可以通过检测MOSFET 漏源之间的电压来检测开关电流。
这种技术理论上很完美,它没有引入任何额外的功率损耗,不会影响芯片的效率,因而很实用。
但是这种技术存在检测精度太低的致命缺点:(1) MOSFET 的RDS本身就是非线性的。
(2) 无论是芯片内部还是外部的MOSFET ,其RDS受μ, COX ,V TH影响很大。
(3) MOSFET 的RDS随温度呈指数规律变化(27～100 ℃变化量为35 %) 。
可看出,这种检测技术受工艺、温度的影响很大,其误差在- 50 %～ + 100 %。
但是因为该电流检测电路简单,且没有任何额外的功耗,故可以用在对电流检测精度不高的情况下,如DC2DC 稳压器的过流保护。
图1 利用功率管的RDS进行电流检测1. 2 使用检测场效应晶体管(SENSEFET)这种电流检测技术在实际的工程应用中较为普遍。
它的设计思想是: 如图2 在功率MOSFET两端并联一个电流检测FET ,检测FET 的有效宽度W 明显比功率MOSFET 要小很多。
功率MOSFET 的有效宽度W 应是检测FET 的100 倍以上(假设两者的有效长度相等,下同) ,以此来保证检测FET 所带来的额外功率损耗尽可能的小。
节点S 和M 的电流应该相等,以此来避免由于FET 沟道长度效应所引起的电流镜像不准确。
图2 使用场效应晶体管进行电流检测在节点S 和M 电位相等的情况下,流过检测FET的电流IS 为功率MOSFET 电流IM 的1/ N ( N 为功率FET 和检测FET 的宽度之比) , IS 的值即可反映IM 的大小。
漏电流的测试步骤和结果判定
漏电流的测试步骤和结果判定【原创版】目录一、漏电流的概念及危害二、漏电流的检测方法1.实时测量火线和零线的电流2.断开零线后测量火线电流三、开关电源漏电流测试方法1.外观检测2.测试火线和零线的电流四、漏电流测试的注意事项五、结论正文一、漏电流的概念及危害漏电流是指在电气设备运行过程中，由于设备的绝缘性能不佳或者其他原因导致的电流从火线流向地线或者其他设备的现象。
漏电流的存在不仅会对设备的安全运行造成隐患，还会对人体产生危害，例如触电等。
二、漏电流的检测方法检测漏电流的方法有多种，其中比较常见的方法是实时测量火线和零线的电流。
具体操作步骤如下：1.在满足两电流值不等，且均不为 0 的条件下，断开零线；2.断开零线后，测量得到的火线电流不为 0 时，判定当前为漏电流状态。
此外，还可以通过观察设备的运行状态，如是否有异常发热、是否存在异常噪声等，来判断是否存在漏电流现象。
三、开关电源漏电流测试方法开关电源漏电流测试主要包括外观检测和测试火线和零线的电流两个步骤。
1.外观检测：检查开关电源的外观是否完好，无破损、变形、漏油等情况。
2.测试火线和零线的电流：在接通电源后，分别测量火线和零线的电流值，如果两者之差在一定范围内，则说明漏电流正常；如果超出范围，则需要进一步检查。
四、漏电流测试的注意事项在进行漏电流测试时，需要注意以下几点：1.确保测试仪器的准确性，定期进行校验；2.测试时，应确保设备处于正常运行状态；3.测试人员应具备一定的电气知识和操作技能；4.测试现场应做好安全防护措施，避免触电等事故发生。
五、结论漏电流测试是保障电气设备安全运行的重要手段，通过定期检测漏电流，可以有效降低电气事故的发生率。
万用表漏电流测试方法
漏电流是指电路中的电力因绝缘损坏或减弱而从线路“漏”出来的电流。
使用万用表进行漏电流测试可以帮助检测电路是否存在漏电问题，以下是一般的漏电流测试方法：
起始状态：在进行漏电流测试前，先要确保待测电路已经关闭，然后将万用表的旋钮转至电流测试档位，选择合适的量程。
连接测试：将万用表的红表笔和黑表笔分别接到待测电路的两个端口上，确保表笔连接稳固。
在电路闭合时读取漏电流值，并记录下来。
结束并分析：测试完成后，应断开电路，将测试好的数据做记录和分析，判断测试结果是否正常。
需要注意的是，漏电流测试中应该避免可能产生安全隐患的因素。
在测试过程中，要严格遵守测试程序，不要超过万用表的额定范围进行测试，还要确定电路最高电压。
另外，将测试仪器放于安全的地方，并切勿用手触碰裸露的导体，以避免触电风险。
总之，通过对漏电流测试的正确操作，可以有效地检测电路是否存在隐患，保障设备和人员安全，减少事故风险。

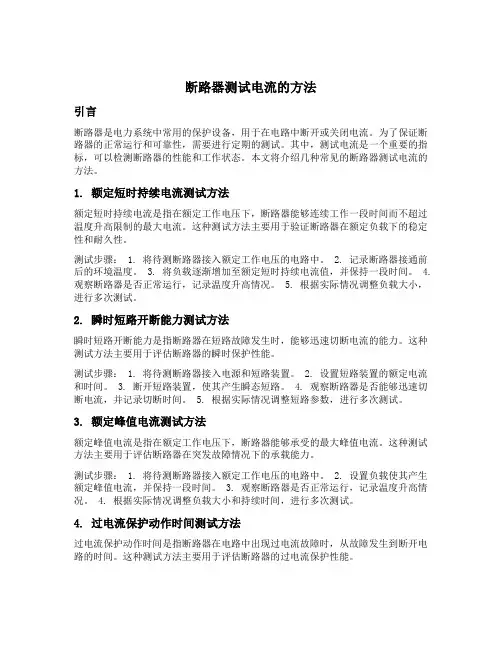

断路器测试电流的方法
断路器测试电流的方法引言断路器是电力系统中常用的保护设备，用于在电路中断开或关闭电流。
为了保证断路器的正常运行和可靠性，需要进行定期的测试。
其中，测试电流是一个重要的指标，可以检测断路器的性能和工作状态。
本文将介绍几种常见的断路器测试电流的方法。
1. 额定短时持续电流测试方法额定短时持续电流是指在额定工作电压下，断路器能够连续工作一段时间而不超过温度升高限制的最大电流。
这种测试方法主要用于验证断路器在额定负载下的稳定性和耐久性。
测试步骤： 1. 将待测断路器接入额定工作电压的电路中。
2. 记录断路器接通前后的环境温度。
3. 将负载逐渐增加至额定短时持续电流值，并保持一段时间。
4. 观察断路器是否正常运行，记录温度升高情况。
5. 根据实际情况调整负载大小，进行多次测试。
2. 瞬时短路开断能力测试方法瞬时短路开断能力是指断路器在短路故障发生时，能够迅速切断电流的能力。
这种测试方法主要用于评估断路器的瞬时保护性能。
测试步骤： 1. 将待测断路器接入电源和短路装置。
2. 设置短路装置的额定电流和时间。
3. 断开短路装置，使其产生瞬态短路。
4. 观察断路器是否能够迅速切断电流，并记录切断时间。
5. 根据实际情况调整短路参数，进行多次测试。
3. 额定峰值电流测试方法额定峰值电流是指在额定工作电压下，断路器能够承受的最大峰值电流。
这种测试方法主要用于评估断路器在突发故障情况下的承载能力。
测试步骤： 1. 将待测断路器接入额定工作电压的电路中。
2. 设置负载使其产生额定峰值电流，并保持一段时间。
3. 观察断路器是否正常运行，记录温度升高情况。
4. 根据实际情况调整负载大小和持续时间，进行多次测试。
4. 过电流保护动作时间测试方法过电流保护动作时间是指断路器在电路中出现过电流故障时，从故障发生到断开电路的时间。
这种测试方法主要用于评估断路器的过电流保护性能。
测试步骤： 1. 将待测断路器接入电源和负载。
电流测试操作方法
电流测试操作方法电流测试是电工工作中常用的测试方法之一，用于检测电路中的电流强度。
下面我将详细介绍电流测试的操作方法。
第一步：检查安全条件在进行任何电工操作之前，首先需要检查安全条件。
确保测试环境无明火、无易燃易爆物品，并确保操作人员佩戴好绝缘手套和绝缘鞋，以防止触电事故的发生。
第二步：选择合适的电流表根据测试的需求和电路的特点，选择合适的电流表。
通常有两种类型的电流表可选择：电子式电流表和电磁式电流表。
电子式电流表精度较高，适用于小电流的测量；而电磁式电流表适用于大电流的测量。
第三步：电路断开在进行电流测试之前，需要将待测电路切断，以防止电流过大引起的危险。
可以通过切断电源开关、拔下电源插头或将保险丝拔出来来切断电路。
第四步：调零电流表将电流表的旋钮调至零点位置，确保仪器的零位准确。
如果是电子式电流表，按下调零按钮即可；而对于电磁式电流表，则需要通过旋钮手动调零。
第五步：连接测试回路将电流表的测试引线与待测电路进行连接。
一般来说，电流表有两个测试引线，一个为红色，一个为黑色。
将红色线连接到电流的流入端，即电源或电源插座的一极，而将黑色线连接到流出端，即电流的流出端。
第六步：恢复电路连接测试回路后，将待测电路恢复到正常供电状态，即接通电源或插上电源插头。
此时，电流表会显示出电路中的电流强度。
第七步：读取电流值根据电流表显示的数值，读取出电路中的电流强度。
在读取时，应先注意量程，选择合适的量程以保证测量结果的准确性。
若电流超出电流表的量程，应及时切断电路，重新选择合适的量程，并重新进行测试。
第八步：断开测试回路读取完电流数值后，需要断开测试回路。
先切断待测电路的供电，再将电流表的测试引线从待测电路上拆下来。
第九步：关闭电流表在使用完电流表后，应将其关闭，并妥善保管，以免出现损坏或丢失的情况。
以上就是电流测试的详细操作方法。
在进行电流测试时，要时刻注意自身安全，并遵循正确的操作步骤，以保证测试的准确性和安全性。
如何检测家庭电路电流过大
电流是我们家庭生活中必不可少的一部分，但是电流过大会对我们的家庭用电造成危害。
比如：会引发电器损坏或者短路，引发火灾等。
所以，在我们家庭生活中，必须要掌握如何检测电路电流是否过大的方法，保障我们的家庭安全。
一、使用电流表第一种方法是使用电流表。
这是最常见的一种方法。
电流表是一个专门来检测电器电流大小的仪器。
当电流通过电流表时，可以测量电流值。
因此，我们可以通过使用电流表来检测家庭电路的电流是否过大。
操作方法如下：1.需要将电源关闭，然后确定电路是否已经切断。
如果电路还是通着的，一定不要接触电路线，否则有触电的危险。
2.将电流表的两个探头放在电路两端。
3.打开电源，并断开电路。
此时，电流表上显示的电流值就是这个电路的电流大小。
4.随时注意自己的安全，不要接触到电路线或是高压线。
二、使用电流保护器第二种方法是使用电流保护器。
电流保护器可以通过判断电路中的电流情况，来切断电路，保护电器和电路不受过大电流的侵害。
当电流过大时，电流保护器会自动切断电源，防止事故的发生。
操作方法如下：1.检查电路是否完好无损，是否在运转状态下。
然后选择适合的电流保护器，并将其安装到电路上。
2.打开电路电源，观察电流保护器的指示灯。
如果电流保护器的指示灯是亮的，那么电路电流值正常。
反之，如果指示灯不亮，那么就说明电流过大，请及时检修电路。
3.注意电流保护器的使用寿命，定期检测电路情况。
如果电路过大或者电路出现其他异常现象，并且电流保护器工作不正常时，要及时更换电流保护器。
三、使用电流限制器第三种方法是使用电流限制器。
电流限制器是可以控制电流大小的装置，如果电流过大，电流限制器可以通过调节电路的电流来达到限制电流大小的效果。
操作方法如下：1.将电源关闭，并确认电路是否切断。
然后选择适合的电流限制器，并将其安装到电路上。
2.打开电源，检查电流值和设定值是否相等。
如果相等，电路正常工作。
如果电流过大，电流限制器会自动限流。
3.定期检查电路情况和电流值，如果发现电路出现电流过大或者电路出现火灾等异常情况，要及时更换电流限制器。
电磁感应检测方法
电磁感应检测方法1.互感检测法互感检测法是利用互感现象来检测电流的方法。
通过将待测电流通过一个线圈，使得线圈中产生的磁场能与另一个线圈发生耦合，从而在另一个线圈中感应出电动势，进而测量电流。
互感检测法的优点是无需电流通路断开，对测量影响小，适用于大电流测量。
2.自感检测法自感检测法是利用自感现象来检测电流的方法。
通过将待测电流通过一个线圈，由于电流的变化会产生磁场变化，从而在线圈中感应出自感电动势，进而测量电流。
自感检测法的优点是简单、方便，适用于小电流测量。
3.磁通量检测法磁通量检测法是利用磁通量变化来检测物理量的方法。
通过将待测物理量与磁路耦合，使得物理量的变化引起磁路中磁通量的变化，从而在线圈中感应出电动势，进而测量物理量。
磁通量检测法适用于磁场强度、磁导率、温度等物理量的测量。
4.感应电动势检测法感应电动势检测法是利用感应电动势来检测物理量的方法。
通过将待测物理量与感应回路耦合，使得物理量的变化引起感应回路中感应电动势的变化，从而测量物理量。
感应电动势检测法适用于温度、湿度、压力等物理量的测量。
5.法拉第电磁感应定律法拉第电磁感应定律是利用变化的磁场产生感应电动势的原理来检测物理量的方法。
根据法拉第电磁感应定律，磁通量的变化率与感应电动势成正比。
通过测量感应电动势的大小就可以间接地得知物理量的变化情况。
综上所述，电磁感应检测方法广泛应用于电力、通信、仪器仪表等领域，可以实现对电流、电压、磁场等物理量的准确测量和监测。
利用这些方法，可以有效地满足各种实际应用需求，并推动科学技术的不断发展。
瞬态电流检测及分析技术在电力系统中的应用
瞬态电流检测及分析技术在电力系统中的应用随着电力系统的不断发展壮大，瞬态电流检测及分析技术在电力系统中的应用越来越广泛。
瞬态电流是指在电路中突然出现的短暂电流，通常指持续时间为微秒或毫秒级别的电流。
瞬态电流的存在会给电力系统带来许多问题，如设备损坏、电力质量恶化、系统稳定性降低等。
因此，瞬态电流的检测及分析显得尤为重要。
一、瞬态电流的检测方法1.电流变压器检测法电流变压器是一种基于电磁感应原理的检测方法，其主要原理是将电流变压器转换为电压信号，进而将电压信号传输到检测仪器中进行处理。
在电力系统中，电流变压器被广泛应用于瞬态电流的检测中。
由于其准确度高、可靠性强等优点，已经成为电力系统中瞬态电流检测的主要手段之一。
2.电感检测法电感检测法是一种利用电磁感应原理检测瞬态电流的方法。
其主要原理是将电磁感应现象利用到极致，实现对电流变化的非直接检测。
这种方法不需要接触式检测，适用于在高温高压环境下的瞬态电流检测。
3.磁性检测法磁性检测法是一种基于磁性原理进行瞬态电流检测的方法。
其主要原理是通过电磁铁的磁场，感应出变化的瞬态电流。
该方法在瞬态电流检测中应用广泛，适用于大功率电机和高压变电所等场合。
二、瞬态电流的分析方法1.频域分析法频域分析法是一种瞬态电流分析的经典方法。
该方法将复数信号分解为实数形式，通过傅里叶变换将复杂的信号分解成简单的正弦波信号，可用于瞬态电流的分析与处理。
此外，该方法可以获得更多信息，如瞬态电流的相角、频率、幅度等，是一种较为全面的瞬态电流分析方法。
2.时域分析法时域分析法是一种基于时域采样技术进行瞬态电流分析的方法。
其主要原理是将电流信号在时间轴上采样，得到瞬态电流的波形图，并通过比较、计算等手段对瞬态电流进行分析。
该方法可精确地描述瞬态电流的波形特点、时间特性等。
三、瞬态电流技术在电力系统中的应用1.设备损伤测试瞬态电流技术可用于判别设备损伤情况，对发现设备损伤的原因、以及保护设备更好地工作具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈电流检测方式
一、检测电阻+运放
优势：
成本低、精度较高、体积小
劣势：
温漂较大，精密电阻的选择较难，无隔离效果。
分析：
这两种拓扑结构，都存在一定的风险性，低端检测电路易对地线造成干扰；高端检测，电阻与运放的选择要求高。
检测电阻，成本低廉的一般精度较低，温漂大，而如果要选用精度高的，温漂小的，则需要用到合金电阻，成本将大大提高。
运放成本低的，钳位电压低，而特殊工艺的，则成本上升很多。
二、电流互感器CT/电压互感器 PT
在变压器理论中，一、二次电压比等于匝数比，电流比为匝数比的倒数。
而CT和PT就是特殊的变压器。
基本构造上，CT 的一次侧匝数少，二次侧匝数多，如果二次开路，则二次侧电压很高，会击穿绕阻和回路的绝缘，伤及设备和人身。
PT相反，一次侧匝数多，二次侧匝数少，如果二次短路，则二次侧电流很大，使回路发热，烧毁绕阻及负载回路电气。
CT,电流互感器，英文拼写Current Transformer，是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定
电流为5A或1A的变换设备。
它的工作原理和变压器相似。
也称作TA或LH（旧符号）工作特点和要求：
1、一次绕组与高压回路串联，只取决于所在高压回路电流，而与二次负荷大小无关。
2、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。
3、CT二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。
4、变换的准确性。
PT，电压互感器，英文拼写Phase voltage Transformers，是将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为100V的变换设备。
电磁式电压互感器的工作原理和变压器相同。
也称作TV或YH（旧符号）。
工作特点和要求：
1、一次绕组与高压电路并联。
2、二次绕组不允许短路（短路电流烧毁PT）,装有熔断器。
3、二次绕组有一点直接接地。
4、变换的准确性
模块型霍尔电流传感器
模块型霍尔电流传感器分开环模式与闭环模式。
开环模式又称为直接测量式霍尔电流传感器，输入为电流，输出为电压。
这种方式的优点是结构简单，测量结果的精度和线性度都较高。
可测直流、交流和各种波形的电流。
但它的测量范围、带宽等受到一定的限制。
在这种应用中，霍尔器件是磁场检测器，它检测的是磁芯气隙中的磁感应强度。
电流增大后，磁芯可能达到饱和；随着频率升高，磁芯中的涡流损耗、磁滞损耗等也会随之升高。
这些都会对测量精度产生影响。
当然，也可采取一些改进措施来降低这些影响，例如选择饱和磁感应强度高的磁芯材料；制成多层磁芯；采用多个霍尔元件来进行检测等等。
开环模式的结构原理见下图
根据检测量程的需求，一般分为以下两种绕线模式，左图为小量程的结构图，右图为大量程的结构图。
闭环模式又称为零磁通模式或磁平衡模式，其输入与输出端均为电流信号。
原理见下图
将霍尔器件的输出电压进行放大，再经电流放大后，让这个电流通过补偿线圈，并令补偿线圈产生的磁场和被测电流产生的磁场方向相反，最终达到磁平衡。
这个平衡过程是自动建立的，是一个动态平衡。
建立平衡所需的时间极短。
平衡时，霍尔器件处于零磁通状态。
磁芯中的磁感应强度极低（理想状态应为0），不会使磁芯饱和，也不会产生大的磁滞损耗和涡流损耗。
恰当地选择磁芯材料和线路元件，可做出性能优良的零磁通电流传感器。
现在市场上的模块霍尔电流传感器，一般体积较大，为双电源供电，价格较高，闭环模式的霍尔电流传感器其性能要比开环模式好，但价格也比开环模式的贵许多。
四、其他的电流检测器件。
除以上介绍的几种电流检测方式外，还有其他几种测量方式，分别为：
AVAGO的光耦隔离放大器。
TI的电容式隔离放大器
ADI的西格玛德尔塔式隔离放大器。
这三种电流检测方式，芯片内部结构，原理是不一样的，但外围电路有许多共同点。
三种方式均是通过检测精密电阻两端的电压来判定其被检测电流的大小。
原边与负边均需加电源供电。
输出为差分输出，需考虑共模抑制比，可做到零基准电压。
响应时间与精度差不多，均为us级，精度界于1%~5%。
五、Allegro电流传感器
介绍完了其他的电流检测方式，接下来，重点介绍一下Allegro的电流传感器。
鄙人代理此条线的产品。
Allegro电流传感器的共同点：
芯片级霍尔电流传感器，串联在电流回路中，外围电路简单。
2. 开环模式的霍尔电流传感器（因体积问题，芯片级霍尔电流传感器无法做到闭环模式。
）
3. 可测交直流电流。
4. 无需检测电阻，内置毫欧级路径内阻。
5. 单电源供电，原边无需供电。
6.80~120KHz的带宽，外围滤波电容可调整带宽与噪声的关系。
7.输出加载于0.5Vcc上，非常稳定的斩波输出。
级响应速度，精度在-40~85℃时小于2%
9.带抑制干扰的特殊封装工艺。
10.非常好的一致性与可靠性。
年出厂不合格率小于1PPM。
常推的几颗Allegro霍尔电流传感器为：
ACS712
从ACS712的内部框图与封装解剖图可以看出，原边电流只是从芯片内部流过，与副边电路并没有接触，原边与副边是隔离的，因为封装小，所以ACS712的隔离电压为2100V。
因为电流的流过会产生一个磁场，霍尔元件根据磁场感应出一个线性的电压信号，经过内部的放大、滤波、与斩波电路，输出一个电压信号。
ACS712根据尾缀的不一样，量程分为三个规格：5A、20A、30A，温度等级均为E级（-40~85℃）。
输入与输出在量程范围内为良好的线性关系，其系数Sensitivity分别为，185、100、66mV/A。
因为斩波电路的原因，其输出将加载于0.5Vcc上。
ACS712的Vcc电源一般建议采用5V。
输出与输入的关系为Vout=0.5Vcc+Ip*Sensitivity。
一般输出的电压信号介于
0.5V~4.5V之间。
Ip+与Ip-之间流经芯片内部的那一部份，我们称之为内置路径内阻，其阻值为1.2mΩ.当大电流流经它时，所产生的功耗很小，如30A满量程的电流流经它时，产生的功耗为P=30*30*1.2/1000=1.08W。
ACS 712的全温度范围的精度为±1.5%。
在25~85℃时，精度特性更好。
输入与输出之间的响应时间为5us。
带宽为80KHz，通过调整滤波脚与地之间的滤波电容，可根据客户的要求来调整噪声与带宽的关系，电容取值大，带宽小，噪声小。
ACS710
与ACS712相比，ACS710多了一个过流保护功能。
如上图所示，蓝色虚框为ACS710的电流检测回路，红色虚框为ACS710的过流保护回路。
|。
