压力容器受压元件分析讲义——桑如苞资料
压力容器的受力分析

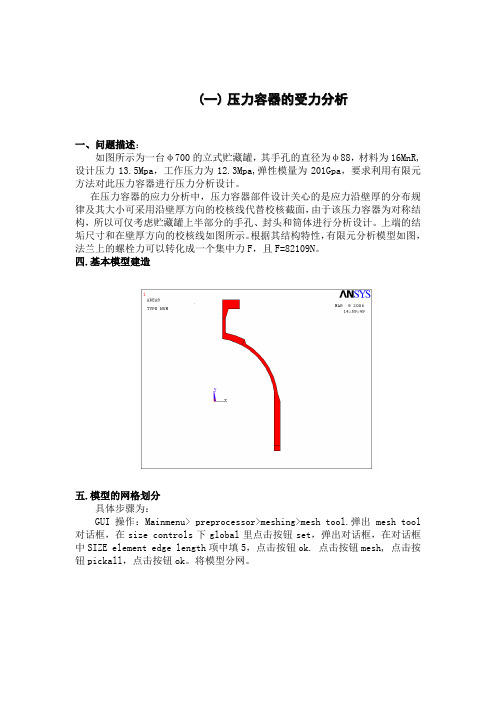

(一)压力容器的受力分析一、问题描述：如图所示为一台φ700的立式贮藏罐，其手孔的直径为φ88，材料为16MnR,设计压力13.5Mpa，工作压力为12.3Mpa,弹性模量为201Gpa，要求利用有限元方法对此压力容器进行压力分析设计。
在压力容器的应力分析中，压力容器部件设计关心的是应力沿壁厚的分布规律及其大小可采用沿壁厚方向的校核线代替校核截面，由于该压力容器为对称结构，所以可仅考虑贮藏罐上半部分的手孔、封头和筒体进行分析设计。
上端的结垢尺寸和在壁厚方向的校核线如图所示。
根据其结构特性，有限元分析模型如图，法兰上的螺栓力可以转化成一个集中力F，且F=82109N。
四.基本模型建造五.模型的网格划分具体步骤为：GUI操作：Mainmenu> preprocessor>meshing>mesh tool.弹出mesh tool 对话框，在size controls下global里点击按钮set，弹出对话框，在对话框中SIZE element edge length项中填5，点击按钮ok. 点击按钮mesh, 点击按钮pickall，点击按钮ok。
将模型分网。
六.施加载荷和约束施加的具体步骤为：（1）施加Y方向的约束GUI操作：Mainmenu>solution>define loads> apply> structural > displacement> on lines,弹出对话框，选择下面需要施加约束的一条线，点击按钮ok，弹出对话框，在对话框的dofs to be constrained中选择UY, 点击按钮OK。
（2）施加X方向上的节点约束GUI操作：Mainmenu>solution>define loads>apply> structural> displacement>on keypoint,弹出对话框，选择下面一条线中最右面的一个节点，点击ok，弹出对话框，在对话框的dofs to be constrained中选择UX, 点击按钮OK。
压力容器设计基础讲义
压⼒容器设计基础讲义压⼒容器设计基础讲义第⼀部分、压⼒容器设计基础知识第⼀章压⼒容器失效模式压⼒容器在载荷作⽤下丧失了正常的⼯作能⼒称为失效。
压⼒容器所考虑的失效模式主要为断裂、泄漏、过度变形和失稳。
压⼒容器失效常以三种形式表现出来：强度、刚度、稳定性。
压⼒容器建造标准中主要考虑的失效模式：1）短期失效模式：（1）脆性断裂（2）韧性断裂（3）超量变形引起的接头泄漏（4）超量局部应变引起的裂纹形成或韧性剪切（5）弹性、塑性或弹塑性失稳2）长期失效模式：（1）蠕变断裂（2）蠕变超量变形（3）蠕变失稳（4）冲蚀、腐蚀（5）环境助长开裂，如：应⼒腐蚀开裂3）循环失效（1）扩展性塑性变形（2）交替塑性（3）弹性应变疲劳或弹-塑性应变疲劳（4）环境助长疲劳，如：腐蚀疲劳第⼆章 GB150适⽤范围（1）适⽤的设计压⼒①对于钢制容器不⼤于35MPa；②其它⾦属材料制容器的设计压⼒适⽤范围按相应引⽤标准确定。
（2）适⽤的设计温度范围①设计温度范围：－269℃～900℃。
②钢制容器不得超过按GB 150.2 中列⼊材料的允许使⽤温度范围。
③其他⾦属材料制容器按本部分相应引⽤标准中列⼊的材料允许使⽤温度确定。
（3）下列各类容器不在标准的适⽤范围内：①设计压⼒低于0.1MPa且真空度低于0.02MPa的容器；②《移动式压⼒容器安全监察规程》管辖的容器；③旋转或往复运动机械设备中⾃成整体或作为部件的受压器室（如泵壳、压缩机外壳、涡轮机外壳、液压缸等）；④核能装置中存在中⼦辐射损伤失效风险的容器；⑤直接⽕焰加热的容器；⑥内直径（对⾮圆形截⾯，指截⾯内边界的最⼤⼏何尺⼨，如：矩形为对⾓线，椭圆为长轴）⼩于150mm的容器；⑦搪玻璃容器和制冷空调⾏业中另有国家标准或⾏业标准的容器。
（4）对不能按 GB 150.3确定结构尺⼨的容器或受压元件，允许采⽤以下⽅法进⾏设计:①按照附录C的规定，进⾏验证性实验分析（如实验应⼒分析、验证性液压试验）。
压力容器应力分析与安全设计
钢制压力容器 用材料许用应 力的取值方法
碳素钢或低合金钢>420℃，铬钼合金钢>450℃， 奥氏体不锈钢>550℃时，同时考虑基于高温蠕变极限
或持久强度
的许用应力
即
或
压力容器应力分析与安全设计
表9-2 钢制压力容器用材料许用应力的取值方法
材料
许用应力 取下列各值中的最小值/MPa
压力容器应力分析与安全设计
3. 对边缘应力的处理
若用塑性好的材料制造筒体，可减少容器发生破坏的危险 性。 正是由于边缘应力的局部性与自限性，设计中一般不 按局部应力来确定厚度，而是在结构上作局部处理。但对 于脆性材料，必须考虑边缘应力的影响。
压力容器应力分析与安全设计
第二节 压力容器的安全设计
压力容器设计是保障压力容器安全的首要环 节。压力容器设计从安全角度包括强度安全设计和 结构安全设计，两者都离不开正确选材，不同材料 的容器的承载能力与结构可靠程度是不同的。
碳素钢、低合金 钢、铁素体高合
金钢
奥氏体高合金钢
压力容器应力分析与安全设计
4、焊接接头系数——焊缝金属与母材强度的比值，反映容器 强度受削弱的程度。
焊缝缺陷
夹渣、未熔透、 裂纹、气孔等
焊缝热影响区晶粒粗大
薄弱环节
母材强度或塑性降低
影响因素
接头形式 无损检测要求及长度比例
压力容器应力分析与安全设计
焊缝系数的大小与材料的焊接性能、被焊母材的厚度、焊接 结构、坡 口型式、焊接方法、焊缝无损检测长度比例以及焊前 预热处理及焊后热处理等因素有关。目前我国《钢制压力容器》 中的焊缝系数主要依据焊缝结构、坡口型式、无损检测的要求等 确定。焊缝系数的选择见下表。
压力容器设计PPT课件
案例三：核反应堆压力壳设计
总结词
核反应堆压力壳设计案例展示了压力容器在核能领域的应用。
详细描述
该案例介绍了核反应堆压力壳的设计过程，包括结构设计、材料选择、焊接工艺、无损检测等方面的 内容。同时，该案例还强调了设计过程中需要考虑的核安全法规和标准，以确保压力壳在使用过程中 的可靠性和安全性。
THANK YOU
设计压力
根据容器的工作压力和设计压力，确 定容器的设计压力，确保容器在使用 过程中不会发生破裂或泄漏。
安全系数
为确保容器的安全性能，根据不同的 载荷和应力情况，选取适当的安全系 数进行强度设计。
疲劳强度设计
疲劳分析
对容器在交变压力作用下的疲劳寿命进行分析，考虑容器的使用周期和材料性 能等因素。
疲劳强度校核
案例二：加氢反应器设计
总结词
加氢反应器设计案例展示了压力容器在化工领域的应用。
详细描述
该案例介绍了加氢反应器的设计过程，包括工艺流程、反应原理、设备结构、材料选择等方面的内容。同时，该 案例还强调了设计过程中需要考虑的工艺参数、热力学和动力学等方面的因素，以确保反应器在使用过程中的高 效性和稳定性。
封头厚度
封头与筒体的连接
采用焊接或法兰连接方式，需考虑连 接处的强度和密封性能。
根据压力、温度、介质特性和封头类 型等因素确定封头厚度。
开孔与接管设计
开孔位置
根据工艺流程、操作要求和容器 结构等因素确定开孔位置。
接管类型
根据介质特性和工艺要求选择合适 的接管类型，如螺纹接管、焊接接 管和法兰接管等。
超压试验
03
模拟容器内部压力超过正常工作压力的情况，以检验容器的安
全性能。
压力试验的方法与步骤
压力容器培训PPT幻灯片课件
18
第二讲 压力容器安全装置
19
常见的压力容器安全装置：
泄压装置、警报装置、计量装置、联锁装置和其他 安全保护等装置。
压力容器超压的原因：
操作失误或零件破损 充装过量液体受热膨胀 器内燃烧爆炸生成高温高压气体 器内化学反应失控 器内液化气体以外受热饱和蒸气压增大
请分析安全阀安装使用的有关安全要求规定。安全阀的安 全要求：
28
⑵ 爆破片的安装：
爆破片与容器的连接管线应为直管，泄放管线应尽可能 垂直安装，管线通道横截面积不得小于爆破元件的泄放面积。
若流体为易燃、有毒或剧毒介质时，则应引至安全地点作 妥善处理。
爆破片应与容器液面以上的气相空间相连。 爆破片的安装要可靠，夹紧装置和密封垫圈表面不得由 油污，夹持螺栓要上紧，以防爆破元件受压后滑脱。
注：焊接的圆筒形容器，公 称直径是指它的内径；无缝钢管 制作的圆筒形容器，公称直径是 指它的外径。
16
压力容器设计、制造、安装安全管理
1、压力容器的安全设计包括：
合理选用材料
结构便于制造
选择合适的结构形式
结构便于无损检验
满足强度的要求
尽量减少构件上作用的局部
结构安 全可靠 的基础
附加应力和应力集中 缺陷与应
8
1、压力容器安全管理“三零”理念： 压力容器安全管理的追求目标： 零缺陷、零故障、零事故 零缺陷：大量的缺陷是隐蔽的、潜在的、尚未
形成的功能故障。
9
压力容器操作标准化；
即：操作人员持证上岗率达到100％； 操作规程制定率达到100％； 压力容器应知应会抽查考试合格 率达到100％。
2024版压力容器安全操作培训ppt课件
