电网13-2鲍玉宝 电子技术课程设计 改
盲审结果说明

盲审结果说明
学校05级毕业设计盲审工作现已结束。
本次盲审自6月1日至4日进行,学校组织了十位相关专业的专家、教授参与集中盲评工作。
现将盲审结果及后期注意事项公布如下:本次抽查盲审论文共计185本,其中合格95本,适当修改78本,大量修改12本,重做无(具体名单见附件)。
依照《关于下发〈西安电子科技大学本科生毕业设计(论文)抽查和盲审办法(试行)〉的通知》(西电教[2009]17号)文件精神,请各学院负责人督办“问题论文”的后期修改与毕业设计(论文)《修改说明书》的填写等工作。
特别是需要大量修改的论文,各学院应在正式答辩前,组织由教学副院长、校盲审专家等参与的复审工作(人数不少于3人),复审情况及结果需有文字记录,参与专家需统一会签。
通过院系组织的复审后学生方可参加最终答辩工作。
《盲审意见书》和《修改说明书》等修改信息放入论文的最后页。
请各学院在上报最终答辩时间、地点时,统一上报学生的《修改说明书》复印件,同时提供相关学生的答辩信息,学校将在最终答辩时进行重点检查。
教务处
2009-6-4
附件:盲审结果公布。
(完整)《电工电子技术》习题答案

思考与习题1-1 1—35图中,已知电流I =—5A ,R =10Ω。
试求电压U ,并标出电压的实际方向。
图1-35 题1-1图解:a )U=-RI=50V b )U=RI=—50V.1—2 在1—36图所示电路中,3个元件代表电源或负载.电压和电流的参考方向如图所示,通过实验测量得知:I 1=-4A ,I 2=4A ,I 3=4A ,U 1=140V ,U 2=—90V,U 3=50V.试求(1)各电流的实际方向和各电压的实际极性。
(2)计算各元件的功率,判断哪些元件是电源?哪些元件是负载? (3)效验整个电路的功率是否平衡.图1—36 题1-2图解:(2)P 1=U 1I 1=-560W ,为电源;P 2=—U 2I 2=360W ,为负载;P 3=U 3I 3=200W,为负载。
(3)P发出=P吸收,功率平衡。
1-3 图1-37中,方框代表电源或负载。
已知U =220V ,I = -1A,试问哪些方框是电源,哪些是负载?图1-37 题1-3图解:a)P=UI =-220W ,为电源;b)P=—UI=220W,为负载;c)P=—UI=220W ,为负载;d )P=UI =—220W ,为电源。
1—4 图1—38所示电路中,已知A 、B 段产生功率1500W,其余三段消耗功率分别为1000W 、350W 、150W ,若已知电流I =20A,方向如图所示.a) b)Ia) b) c) d)(1)标出各段电路两端电压的极性。
(2)求出电压U AB 、U CD 、U EF 、U GH 的值。
(3)从(2)的计算结果中,你能看出整个电路中电压有什么规律性吗?解:(2) U AB =—75V,U CD =50V,U EF =17。
5V ,U GH =7.5V(3) U AB +U CD +U EF +U GH =0.1—5 有一220V 、60W 的电灯,接在220V 的电源上,试求通过电灯的电流和电灯在220V 电压下工作时的电阻。
电工与电子技术(II)实验(学生指导版)

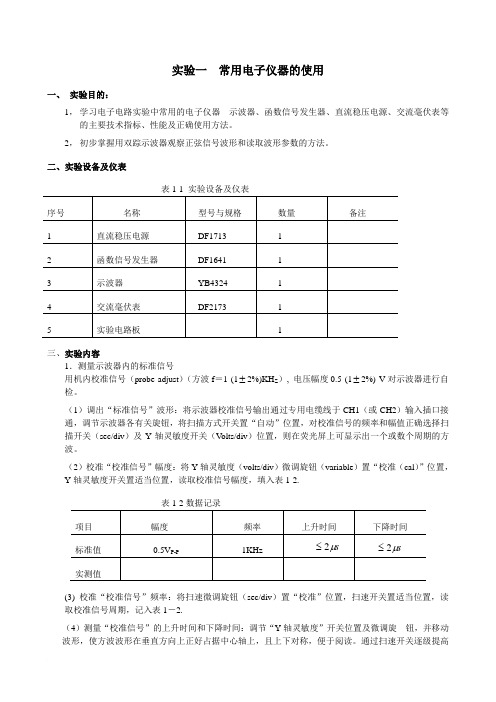

实验一常用电子仪器的使用一、实验目的:1,学习电子电路实验中常用的电子仪器---示波器、函数信号发生器、直流稳压电源、交流毫伏表等的主要技术指标、性能及正确使用方法。
2,初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
二、实验设备及仪表三、实验内容1.测量示波器内的标准信号用机内校准信号(probe adjust)(方波f=1 (1±2%)KH Z), 电压幅度0.5 (1±2%) V对示波器进行自检。
(1)调出“标准信号”波形:将示波器校准信号输出通过专用电缆线于CH1(或CH2)输入插口接通,调节示波器各有关旋钮,将扫描方式开关置“自动”位置,对校准信号的频率和幅值正确选择扫描开关(sec/div)及Y轴灵敏度开关(V olts/div)位置,则在荧光屏上可显示出一个或数个周期的方波。
(2)校准“校准信号”幅度:将Y轴灵敏度(volts/div)微调旋钮(variable)置“校准(cal)”位置,Y轴灵敏度开关置适当位置,读取校准信号幅度,填入表1-2.表1-2数据记录(3) 校准“校准信号”频率:将扫速微调旋钮(sec/div)置“校准”位置,扫速开关置适当位置,读取校准信号周期,记入表1-2.(4)测量“校准信号”的上升时间和下降时间:调节“Y轴灵敏度”开关位置及微调旋钮,并移动波形,使方波波形在垂直方向上正好占据中心轴上,且上下对称,便于阅读。
通过扫速开关逐级提高- 2 -扫描速度,使波形在X 轴方向扩展(必要时可以利用扫速扩展(pull)”开关将波形再扩展5倍),并同时调节触发电平旋钮,从荧光屏上清楚的读出上升时间和下降时间,填入表1-2. 2. 用示波器和交流毫伏表测量信号参数令函数信号发生器输出频率分别为100Hz,1KHz, 10KHz, 100KHz,有效值均为1V (交流毫伏表测量值)的正弦波信号。
改变示波器扫描开关及Y 轴灵敏度开关位置,测量信号源输出电压的频率及峰值)(P P V ,填入表1-3四、回答问题:1.开机后未输入信号,荧光屏上没有扫描线,可以采取哪些措施找到扫描线?2.在单踪工作方式下,输入正弦波信号,如果屏幕出现图1-2所示几种情形,因如何调节示波器有关旋钮,才能显示稳定的便于测量的正弦波? 图1-2 示波器显示屏出现的几种情形- 3 -实验二叠加原理和戴维宁定理一、实验目的1、牢固掌握叠加原理的基本概念,进一步验证叠加原理的正确性。
电工电子技术实验指导书(第二版

项目
Uad(V)
Udc(V)
Ubd(V)
Uac(V)
Iac(mA)
E单独作用
Is单独作用
共同作用
叠加计算
表2-2 AC支路为稳压二极管时各支路电压及AC支路电流(选作)
项目
Uad(V)
Udc(V)
Ubd(V)
Uac(V)
Iac(mA)
E单独作用
Is单独作用
共同作用
叠加计算
四、实验注意事项
实验三单相交流电路
一、实验目的:
1.研究正弦稳态交流电路中电压、电流相量之间的关系;
2、电流表、电压表的使用及测量值读取、记录方法
用电压表、电流表测电路的电压、电流时,电压表应并在被测电路的两端;电流表应串在被测电路中。使用指针式仪表时,必须注意表笔接入的极性:红色表笔接电路的高电位端,黑色表笔接低电位端,否则仪表指针将反向偏转打表头,容易损坏表头。测量时为了保证测量精度应合理选择量程。测量值应小于但要接近所选量程。
(3)叠加时各分电路中的电压和电流的参考方向可以取为与原电路中的相同。取和时,应注意各分量前的“十”、“一”号;
(4)原电路的功率不等于按各分电路计算所得功率的叠加,这是因为功率是电压与电流的乘积。
由于叠加定理可推导出线性电路的齐性定理:在线性电路中,当所有激励(电压源和电流源)都同时增大或缩小K倍(K为实常数)时,响应(电压和电流)也将同样增大或缩小K倍。应注意,这里的激励是指独立电源,并且必须全部激励同时增大或缩小K倍,否则将导致错误的结果。如果电路中只有一个激励时,响应必与激励成正比。
学生在每次实验前,必须认真学习,明确实验目的,理解实验原理,掌握实验步骤,了解实验所需的设备和仪器、仪表的规格、使用条件和使用方法。
13 开关电源电磁兼容设计,试验和对策案例分析(共193页,要点

2010-12-3QIANZHENYU 113开关电源电磁兼容设计开关电源电磁兼容设计,, 试验和对策案例分析钱振宇2010-12-3QIANZHENYU 2本章讲述开关电源的电磁兼容性设计,试验和对策案例分析,一部分是作者和部分同事在日常工作中的体会,还有一部分是通过不同途径收集得到的资料,现将它们汇集在一起,以满足读者的需要。
2010-12-3QIANZHENYU 3案例1:电磁干扰问题的诊断和整改步骤当一个产品无法通过电磁骚扰发射测试时,不能先入为主地主观确定要在哪些地方采取措施。
因为最后发现问题的地方往往都是起先认为不太可能的地方。
由于电磁骚扰发射问题的错综复杂性,因此不论产品熟悉与不熟悉,都要逐一确认,甚至要多次确认。
下面是一套电磁干扰诊断参考步骤,能快速找出产品的电磁骚扰发射问题,有较强的实用性。
2010-12-3QIANZHENYU 4■ 步骤一将桌子转到被试设备最大发射的位置,初步诊断造成被试设备辐射大的原因。
并关掉被试设备电源加以确认。
说明:在测试设备的辐射骚扰发射时,被试设备必须旋转360360°°,测量用天线的高度要在1m 到4m 内变化,其目的是要记录辐射最大的情况。
同样,在发现无法通过测试时,首先要将天线位置移至接收噪声为最大的高度,然后将桌子也转到噪声为最大的角度。
由于被试设备目前面对天线的这一面辐射为最强,故可以初步推测造成辐射过强的原因,例如在这个位置上是不是设备的屏蔽不好,或者太靠近设备内部的辐射源,以及这个位置上有没有电线电缆经过等等。
辐射源,以及这个位置上有没有电线电缆经过等等。
必必要时还可以借助测量探头、频谱仪(或测量接收机,甚至是示波器来探测造成辐射过强的部位,从而探究造成辐射过强的原因辐射过强的原因。
2010-12-3QIANZHENYU 5另外,必须注意的是,要关掉被试设备的电源,看噪声是否存在,以确定噪声是不是的确是由被试设备所产生。
数字逻辑电路设计(第二版 鲍可进)

0
0 0
0
0 0
0
1 1
1
0 1
0
0 0
1
1 1
0
0 0
0
1 1
1
0 1
1
d d d d d
0
0 0 0
1
1 1 1
0
0 1 1
0
1 0 1
0
1 1 1
1
1 1 1
1
1 1 1
0
0 1 1
0
1 0 1
d
作业点评
习题3
13、 图3-59是一个受M控制的4位二进制自然码和Gray码相
互转换的电路。M=1时,完成二进制自然码至Gray码的转换; 当M=0时,完成相反的转换。请说明之。
A B C
0 1 1 0 1 0
A⊙B⊙C 0 1 1 0 1 0
1
1
1
1
0
1
0
1
0
1
作业点评
习题2
8、写出图2-50中各电路输出与输入之间的逻辑表达式,
所有门电路都是CMOS电路。
解:
• 参考P29图2-18 ,二极管与门,可知:
F1 ABCDE
作业点评
习题2
• 参考P29图2-18 ,二极管或门,可知:
作业点评
习题3
4、用卡诺图化简法求出下列逻辑函数的最简“与或”表
达式和最简“或与”表达式 • (1)
F(A,B,C,D)
其它解法?
作业点评
习题3
• (3)
作业点评
习题3
5、用卡诺图化简法求下列逻辑函数的最简“与或”表达
式 • (4)
其它解法?
共享文档
差 等于电场力将单位正电荷 q 由a点移至b点所作的功 用符号
U或u 表示 电压也称为电位降 规定方向为高电位指向低电位 即
单位正电荷获得或失去的能量
用数学式表示为
U ab
=
dW dq
直流(恒定)电压常用 U 表示 大小 方向不变
交变(交流)电压常用 u(t)或u 表示
电压的单位是V 辅助单位 mV , kV , µV
本页已使用福昕阅读器进行编辑。 福昕软件(C)2005-2007,版权所有, 仅供试用。
1 2 电路分析的基本变量及参考方向
电流 电路的三个基本物理量 电压
电功率 一 电流 强度
1 定义 带电粒子(电子 正离子)的有序运动形成电流 电流既是一种物 理现象 同时也是一个表征带电粒子有秩序运动强弱的物理量 电 流在量值上等于单位时间穿过某一截面的电荷量 它实际是电流强 度的简称 用符号 i 表示 i = dq (单位时间通过的电荷量)
参考方向未标注 则算式及结果的正 负均无意义
再看上例 由 i 的参考方向求得 I=-0.0776 A 这说明通过电流
的实际方向向上
注意 算式列出或结果算好后 i的方向均不可改标
电流参考方向的标注方法 箭头表示法和双下标表示法
二 电压
iab = −iba
1 . 定 义 电路中任意两点间 (a,b) 的电压 U 等于这两点的电位之
本页已使用福昕阅读器进行编辑。 福昕软件(C)2005-2007,版权所有, 仅供试用。
则 U c = 0V ,U b = U c +U bc = 3V ,U a = Ub +U ab = 8V 若选择a点为参考点 则
U a = 0V ,U b =U a −U ab = −5V ,U c = U b −U bc = −8V
工厂供电课程设计(修改)
工厂供电课程设计专业:09电气工程及其自动化-4姓名:***学号:********指导老师:***一、设计任务书(一)设计题目XX机械降压变电所的电气设计。
(二)设计要求(三)设计依据1.总长平面图2.工厂负荷情况本长多数车间为两班制,年最大负荷利用小时为4000h日最大负荷持续时间为6h。
该厂除铸造车间、电镀车间和锅炉房属于二级负荷外,其余均属于三级负荷。
低压动力设备均为三相,额定电压为380V。
电气照明及家用电器均为单相,额定电压为220V。
本厂的负荷统计资料如下表—1所示。
表—1工厂负荷统计资料表1-96 工厂负荷统计资料厂房编号厂房名称负荷类别设备容量/kW 需要系数功率因数1 铸造车间动力360 0.38 0.65 照明7 0.85 1.07 锻压车间动力380 0.25 0.62 照明 6 0.78 1.02 金工车间动力350 0.28 0.61 照明8 0.86 1.04 工具车间动力360 0.32 0.62 照明 6 0.88 1.06 电镀车间动力260 0.58 0.72 照明 5 0.87 1.03. 供电电源情况按照工厂与当地供电部门签订的供电合同规定,本厂可由附近一条10kV的公用电源干线取得工作电源。
该干线的走向参看工厂总平面图。
该干线的导线型号为LGJ-150,导线为等边三角形排列,线距为1.5m;干线首段(即电力系统的馈电变电站)距离本厂约6km。
干线首端所装设的高压断路器断流容量为500MVA。
此断路器配备有定时限过电流保护和电流速断保护,定时限过流保护整定的动作时间为1.6s。
为满足工厂二级负荷的要求,可采用高压联络线由临近单位取得备用电源。
已知与本厂高压侧有电气联系的架空线路总长度为70km,电缆线路总长度为15km。
4.气象资料本厂所在地区的年最高气温为35℃,年平均气温为26℃,年最低气温为-18℃,年最热月平均最高气温为33℃,年最热月平均气温为27℃,年最热月地下0.8m处平均温度为24℃。
电力系统分析课设
电力系统分析课设.(总18页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--辽宁工业大学《电力系统计算》课程设计(论文)题目:两机系统潮流的经济分布控制(3)院(系):电气工程学院专业班级:学号:学生姓名:指导教师:教师职称:起止时间:至课程设计(论文)任务及评语院(系):电气工程学院教研室:电气工程及其自动化注:成绩:平时20% 论文质量60% 答辩20% 以百分制计算摘要本文通过对电力系统网络的潮流计算,研究此电力网的支路功率分布,并完成对一支路加入附加电势,使系统实现支路功率经济分布的效果。
首先对潮流计算的控制原理进行简单的阐述,进而分别对电力系统潮流计算原理、简单闭式潮流经济分布原理、电动势计算原理进行进一步阐述。
然后再根据原理阐述的内容,对各个参数进行计算。
并在支路加入的合适的附加电势(串联变压器),用来实现各支路功率经济分布,以及经济分布的计算,和控制方法。
最后利用MATLAB建立电力系统仿真模型进行仿真,并对计算结果进行分析比较,得出结论。
关键词:等值电路;潮流计算;经济分布;附加电势目录第1章绪论 ..................................................................................... 错误!未定义书签。
电力系统潮流控制概述.......................................................... 错误!未定义书签。
本文设计内容.......................................................................... 错误!未定义书签。
第2章电力系统潮流经济控制原理 ............................................. 错误!未定义书签。
电子课程设计—林锦森132412130要点
电子课程设计数理学院应用物理专业题目:带保护装置的水塔自动进水装置姓名:林锦森学号:132412130指导教师:米启超、宁蕴绯时间:2015年 1 月05 日~ 2015 年1月10日目录一、设计目的 (3)二、设计要求 (3)三、设计方案 (4)四、设计组成及原理分析 (6)五、整体电路图 (10)六、元器件的选用及其参数 (11)七、设计总结 (13)八、参考文献 (15)通过这次设计熟练对电子设计的动手技能 提高电子设计的能力 同时也培养学生收集、整理、分析和刷选利用资料及各类信息的能力 也使得学生通过这次的设计对所学的数电和模电知识及各种电路、电路元件的功能更好的理解和运用。
二、设计要求(1)要求设计制作一个带保护装置的水塔自动进水装置。
(2)要求有水满、进水、水量不足指示,当水位底时要自动进水 水满时断电停水,水位过低时能进行断电保护信号。
本文设计了一种水位控制电路。
当水位超出规定范围时,系统能够自动调整水位,使其落在规定的范围内;当水位低于规定范围时就控制水泵工作抽水,使水塔内的水位上升,到达规定高度。
从而达到不用人工专门去控制即可使水位保持在一定范围内的目的。
另外本电路还具有显示水位和超出一定范围报警的功能。
常生活和工业生产中,水位控制装置有着广泛的应用,如水塔、楼房水箱、锅炉等。
水位控制装置的形式有很多种,浮子开关式电节点式,压力式,电子式,微机式等。
这些装置或多或少的存在着一些缺点,浮子开关式采用机械结构,维护起来不方便;微机式控制装置,虽然操作方便,但造价较贵……本文从实用型和经济型出发,设计了一种水位控制装置,该装置结构简单,维护方便,工作可靠,性能价格比优良,而且在不同程度上克服了其他方法的一些缺点,并提供了自动报警自动保护功能。
有很多场合下均可采用。
1、设计思路每部分电路都有其相应功能,首先有信号产生部分产生整个电路的输入信号,该信号经过信号处理部分处理之后 输出其他电路的控制信号,控制其他电路工作,电机控制电路部分接收到有信号处理电路输出的有效控制信号后正常工作驱动电机转动抽水,使水位上升,而水位的变化又直接关系到信号的产生,因此有个循环的过程,即使水位保持在一定范围内,水位显示电路接收到有效信号后驱动显示器工作,使其显示该时刻的水位;水位超限时输出为报警电路的有效 2 控制信号使报警电路工作,驱动报警器报警。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
辽宁工程技术大学电子技术课程设计 课程设计名称: 电子技术课程设计 题 目: 闭环温度控制器设计
学 期:2014-2015学年第2学期 专 业: 智能电网信息工程 班 级: 电网13-2 姓 名: 鲍玉宝 学 号: 1305080201 指导教师: 李季 辽宁工程技术大学 课 程 设 计 成 绩 评 定 表
评 定 标 准
评定指标 标准 评定 合格 不合格 单元电路及 整体设计方案 合理性 正确性 创新性
仿真或实践 是否进行仿真 或实践
技术指标或性能符合设计要求 有完成结果
设计报告 格式正确 内容充实 语言流畅 标准说明:以上三大项指标中,每大项中有两小 项或三小项合格,视为总成绩合格。 总成绩 日期 年 月 日 辽宁工程技术大学电子技术课程设计 课程设计任务书 一、设计题目 闭环温度控制器设计
二、设计任务 1.用灯泡模拟加热系统,在设定温度20°c以下灯泡自动亮(加热),达到25°c时灯泡自动灭。 2.温度低于20°c或高于25°c时报警。 3. 接交流220V电源即可工作。
三、设计计划 电子技术课程设计共1周。 第1天:选题,查资料; 第2天:方案分析比较,确定设计方案; 第3~4天:电路原理设计与电路仿真; 第5天:编写整理设计报告书。
四、设计要求 1. 画出整体电路图。 2. 对所设计的电路全部或部分进行仿真,使之达到设计任务要求。 3. 写出符合设计格式要求的设计报告书。
指 导 教师:李 季 时 间:2015年6月25日 目录 综述 ............................................................ 1 1 方案设计与分析 ................................................ 2 1.1温度传感器的选择 ............................................ 2 1.2放大器电路的选择 ............................................ 2 1.3比较器的选择 ................................................ 3 1.4加热电路设计 ........................................................................................................... 3 1.5报警电路设计....................................................................................3 电磁继电器的工作原理: .......................................... 3 2 原理及技术指标 ................................................ 4 2.1 测量放大器 .................................................. 4 2.1.1 测量电桥电路 .............................................. 5 2.1.2 闭环放大电路 .............................................. 7 2.2 控制电路 .................................................... 9 2.3驱动电路.........................................................................................10 2.4 加热模块 ................................................... 10 2.5报警电路........................................................................................10 3单元电路设计及参数计算.....................................................................12 3.1电路原理设计及参数计算..................................................................12 3.2电源设计 ................................................... 13 4 仿真运行 ..................................................... 14 5 心得体会 ..................................................... 18 辽宁工程技术大学电子技术课程设计 6 参考文献...........................................................................................19 摘要
温度是我们生活中非常重要的一个物理量,它在日常生活中的应用很广,例如在工厂车间或者仓库中,需要将温度控制在一定的范围内,为此,设计了一个满足要求的闭环温度控制器,此设计提高了温度控制的精度,使控制更加方便简洁,相对于其他电路来说,闭环温度控制器的性能更好更优越。 本设计采用灯泡模拟加热系统,利用含有热敏电阻的电桥电路实现温度传感,由放大电路和滞回比较器的组合,控制加热系统的加热与否。令系统在温度20°c以下灯泡自动点亮(加热),温度上升到25°c时灯泡自动熄灭(停止加热),低于20°c或高于25°c时,报警装置启动。如此将温度控制在20°c到25°c范围内。利用此电路,可根据灯泡的亮与灭判断系统是否进行加热,方法简单易行。 同时,本设计需要提供特电压定电源,故附加了电源设计部分。 关键词:闭环温度控制器;灯泡;热敏电阻;桥式电路;滞回比较器;电源;报警电路; 辽宁工程技术大学电子技术课程设计
1 综述
温度是我们生活中非常重要的一个物理量,它在日常生活中的应用很广,如空调,冰箱,电热水器等等,对它的测量和控制更有着十分重要的意义。尤其随着现代工农业技术的发展及人们对生活环境要求的提高,温度的控制和检测变得愈加重要。 常用的温度传感器通常有热敏电阻和热电偶,通过比较分析本设计采用热电偶作为温度传感器,最后用闭环控制电路实现对温度的测量和控制,其核心元件是比较器。在众多比较器中,本设计选用了具有滞回特性、抗干扰能力较好的滞回比较器。 通过查阅资料,设计出了一个包括加热电路、报警电路、滞回比较器、放大器和电桥电阻的闭环温度控制电路。 鲍玉宝:闭环温度控制器
2 1 方案论证
通过查阅资料发现,目前较为常用的有两种方案 方案一:采用热敏电阻。①灵敏度较高,其电阻温度系数要比金属大10~100倍以上,能检测出10-6℃的温度变化;②工作温度范围宽,常温器件适用于-55℃~315℃,高温器件适用温度高于315℃(目前最高可达到2000℃),低温器件适用于-273℃~55℃;③体积小,能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度;④使用方便,电阻值可在0.1~100kΩ间任意选择;⑤易加工成复杂的形状,可大批量生产;⑥稳定性好、过载能力强。 方案二:采用热电偶作为温度传感器,由于热电偶温度传感器的灵敏度与材料的粗细无关,用非常细的材料也能够做成温度传感器。也由于制作热电偶的金属材料具有很好的延展性,这种细微的测温元件有极高的响应速度,可以测量快速变化的过程。它灵敏度比较低,容易受到环境干扰信号的影响,也容易受到前置放大器温度漂移的影响,因此不适合测量微小的温度变化。转换电路复杂,成本高。 综合以上两种方案,电热偶的灵敏度比较低,热敏电阻灵敏度比较高,因此,本次课设选用热敏电阻方案。
1.1温度传感器的选择 常用的温度传感器有热敏电阻和热电偶温度传感器,由于热电偶温度传感器灵敏度比较低,热敏电阻的灵敏度较高,且本实验本着经济原则,利用热敏的组作为温度传感器。
1.2放大器电路的选择 为了实现输出电压与输入电压的某种运算关系,运算电路中的集成运放应该工作在线性区,因而电路中必须引入负反馈。 通常应用反相比例运算电路和加减运算电路。查阅资料可知,反相比例运算电路为单输入复杂电路,故不宜采用;加减运算电路不但具有计算电压差,还可以进行放大预算,电路简单。所以采用加减运算电路。 辽宁工程技术大学电子技术课程设计 3 1.3比较器的选择
比较器是对输入信号进行鉴幅与比较的电路,是组成非正弦波发生电路的基本单元电路。在测量和控制中有着广泛的应用。 比较器的种类有:单限电压比较器、滞回比较器、窗口比较器。 根据各电路特点,本实验采用滞回比较器。
1.4加热电路设计 加热电路首要考虑开关控制方式。可选用的方案有三极管和继电器,通过比较分析,继电器易于控制,实行简单,故电灯开关由继电器控制。
1.5 报警电路设计 报警电路采用窗口比较器控制灯光报警系统,当温度低于20°c或者高于25°c时,灯光报警器报警。
电磁继电器的工作原理:
继电器是一种电控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路)之间的互动关系。通常应用于自动化的控制电路中,它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。当输入量(如电压、电流、温度等)达到规定值时,继电器所控制的输出电路导通或断开。 继电器具有动作快、工作稳定、使用寿命长、体积小等优点,广泛应用于电力保护自动化、运动、遥控、测量和通信等装置中。
