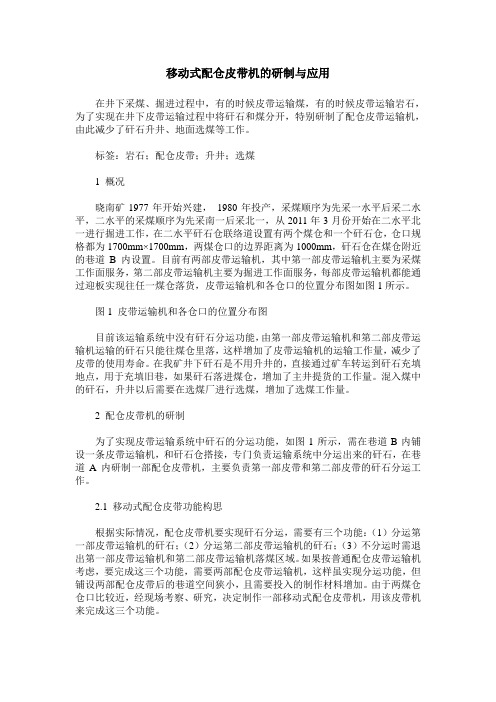

移动式配仓皮带机的研制与应用
移动式配仓皮带机的研制与应用在井下采煤、掘进过程中，有的时候皮带运输煤，有的时候皮带运输岩石，为了实现在井下皮带运输过程中将矸石和煤分开，特别研制了配仓皮带运输机，由此减少了矸石升井、地面选煤等工作。
标签：岩石；配仓皮带；升井；选煤1 概况晓南矿1977年开始兴建，1980年投产，采煤顺序为先采一水平后采二水平，二水平的采煤顺序为先采南一后采北一，从2011年3月份开始在二水平北一进行掘进工作，在二水平矸石仓联络道设置有两个煤仓和一个矸石仓，仓口规格都为1700mm×1700mm，两煤仓口的边界距离为1000mm，矸石仓在煤仓附近的巷道B内设置。
目前有两部皮带运输机，其中第一部皮带运输机主要为采煤工作面服务，第二部皮带运输机主要为掘进工作面服务，每部皮带运输机都能通过迎板实现往任一煤仓落货，皮带运输机和各仓口的位置分布图如图1所示。
图1 皮带运输机和各仓口的位置分布图目前该运输系统中没有矸石分运功能，由第一部皮带运输机和第二部皮带运输机运输的矸石只能往煤仓里落，这样增加了皮带运输机的运输工作量，减少了皮带的使用寿命。
在我矿井下矸石是不用升井的，直接通过矿车转运到矸石充填地点，用于充填旧巷，如果矸石落进煤仓，增加了主井提货的工作量。
混入煤中的矸石，升井以后需要在选煤厂进行选煤，增加了选煤工作量。
2 配仓皮带机的研制为了实现皮带运输系统中矸石的分运功能，如图1所示，需在巷道B内铺设一条皮带运输机，和矸石仓搭接，专门负责运输系统中分运出来的矸石，在巷道A内研制一部配仓皮带机，主要负责第一部皮带和第二部皮带的矸石分运工作。
2.1 移动式配仓皮带功能构思根据实际情况，配仓皮带机要实现矸石分运，需要有三个功能：（1）分运第一部皮带运输机的矸石；（2）分运第二部皮带运输机的矸石；（3）不分运时需退出第一部皮带运输机和第二部皮带运输机落煤区域。
如果按普通配仓皮带运输机考虑，要完成这三个功能，需要两部配仓皮带运输机，这样虽实现分运功能，但铺设两部配仓皮带后的巷道空间狭小，且需要投入的制作材料增加。
皮带机头放拱、扩巷、发碹施工安全技术措施
皮带机头放拱、扩巷、发碹施工安全技术措施桐梓县强博煤矿皮带上山机头安装地点放拱扩巷、发碹维修安全技术措施一、基本情况皮带上山安装皮带机头处巷道断面原为高2.5米，宽度为2.6米，由于皮带机头设计超出原来的设计参数，皮带机头宽度为2.2米，无检修道和行人道，为此，经研究决定，将原来的拱碹撤除，对安装皮带机头处巷道进行扩巷施工，以利于皮带机头的安装，为确保皮带机头安装在点放拱扩巷、发碹施工的安全，特制定以安全技术措施二、放拱扩巷、发碹施工管理责任人矿长：主谢尚进负责放拱、扩巷、发碹的全面安全管理，合理安排和组织施工人员，配齐现场安全生产管理人员及瓦斯检查员。
技术负责人：魏庆平负责放拱、扩巷、发碹安全技术的指导。
生产副矿长：赵华禄负责放拱、扩巷、发碹人员组织，严格按安全技术措施进行施工作业。
安全副矿长：梁大贵负责放拱、扩巷、发碹的安全管理。
当班安全员：负责施工作业现场的安全巡回检查。
当班瓦斯检查员：负责施工作业现场的瓦斯检查。
三、施工安全技术措施(一)基本情况1. 放拱、扩巷、发碹施工处为灰岩和铝土页岩，原巷道断面和高度和宽度不能进行设备的安装调试，巷道的高度和宽度不足。
需要对巷道原发拱支护进行撤拱、扩巷、重新发碹施工。
2.原巷道支护为水泥砖发拱巷道，原巷道高度2.6米，宽度2.6米，巷道断面为6.0㎡。
维修巷道时将拱石撤出，重新进行拱碹支护，拱碹材料使用水泥砖，水泥沙浆比必须符合规定，标号达300以上，工程质量实行当班验收，当班由带班矿长负责。
矿方进行统一验收。
3.维修后的巷道高度为3.0米，宽度为3.6米，巷道断面9㎡。
(二)撤拱、扩巷、重新发碹施工责任人员1.各班带班矿长负责安排人员进行放拱、扩巷、发碹，每班人员不得少于6人。
2.各班安全员、瓦检员分班负责维修作业点的安全检查和督促工作，进行井下作业现场的巡回安全检查。
(三)撤拱、扩巷、重新发碹施工安全技术措施1.临时支护为了保证作业人员的安全，作业地点要根据作业地点的实际情况，架设临时支护，作业人员在除渣时必须将作业点上方的空顶控制好，对不能及时放下来的大块围岩采用临时支护的形式进行处理。
耙矸机使用方法及使用安全技术措施（五篇模版）
耙矸机使用方法及使用安全技术措施（五篇模版）第一篇：耙矸机使用方法及使用安全技术措施耙矸机使用方法及使用安全技术措施一、耙斗式装岩机操作方法：1、耙斗装岩机必须固定牢固，上齐卡轨器、底地锚、腿子、斜点柱、护绳栏杆及护身点柱。
２、操作前的检查和准备工作（1）认真执行施工措施中所规定的作业范围和安全技术要求。
（2）耙斗机应安设在支架牢固完整，距工作面最远不超过30米，最近不小于6米的地方。
（3）岩石破碎度均匀，最大岩块不能超过耙斗容积的二分之一。
（4）耙斗机的四个卡轨器与轨道固定，轨型不小于24kg/m。
道接头用固定板连接。
（5）照明灯，护栏齐全完善可靠。
（6）一般主绳长度45米，尾绳长度80米，滚筒上保留三圈以上余绳。
钢丝绳缠绕整齐，发现磨损严重应予以更换。
（7）调整好辅助刹车。
簸箕口槽底与巷道底板接触，档板张开，轨道的前端应在簸箕口位置以内。
（8）操作应检查：固定装置和各类滑轮、固定楔、操作手把、闸带的连接状况；传动机构的电机、减速箱；耙斗机构的稳固和安全设施。
检查出来的问题于操作前处理。
3、操作（1）在掘进工作面打好固定楔眼，眼位高出渣面0.8～1.0米。
固定楔必须用大锤打紧后再悬挂尾绳轮。
禁止在已松动的岩块上或松软破碎的围岩上打眼安设固定楔。
（2）扒碴时所有人员应站在安全地点，司机应听从信号人员指挥操纵手把。
（3）扒碴时按下操作按钮，拉紧空程滚筒的操纵手把，耙斗至工作面后拉紧工作滚筒的操作手把，同时松开空程滚筒的操作手把，重复扒岩动作。
A、扒矸时，操作手把要先松后紧，动作迅速，尾绳不要太松。
B、耙斗遇到障碍物时，应退回或稍微闸紧尾绳手把、猛拉主绳，使耙斗腾空飘过。
遇大块岩石扒不动则回斗重扒，不要硬拉。
C、回斗子时，主要手把稍需闸紧，使耙斗腾空飘过，防止空斗带矸和下料槽进翻斗；防止耙斗跳动摇摆和钢丝绳被滑轮卡住或起圈。
D、为了把巷道两帮的矸石装尽，可在两帮各打一固定楔，上挂小滑轮，将主绳引到靠帮一侧。
-60m皮带上山耙矸机安装安全技术措施
-60m皮带上山耙矸机安装安全技术措施副暗斜井+20车场安装耙矸机安全技术措施一、概况-60m皮带下山掘进工作进入岩巷段，为提高掘进效率，需安装一台P-60B耙矸机进行装岩，为保证安装工作顺利进行，特制定本措施。
二、安装耙矸机1、安装时，要有专人现场指挥，负责各项安全工作。
2、当耙矸机运至工作面，需卸耙矸机机斗时，需由经验丰富的人员现场指挥，卸载过程中尤须避免机斗砸伤人员。
3、移动耙矸机时，需将轨道铺设附合标准。
4、移动耙矸机时，平巷用电瓶车牵引，斜巷移动必须使用绞车。
小绞车要慢速牵引，绞车司机必须按章操作。
且耙矸机下方禁止站人。
5、在预选安装地点巷道顶部打设锚杆，用来固定倒链（倒链提升能力为5t）。
使用倒链时，必须保证倒链完好。
6、卸载及安装耙矸机使用倒链时，所有人员禁止处在倒链所提升物料的正下方和下坡点，且需设专人在一旁指挥并随时观察各安全事项，保障人员安全。
7、先用平板车将耙矸机电机运送至预选安装地点，然后用平板车分装一、二、三节机身及耙斗，运送至预选安装地点。
8、先稳固电机及底座，然后安装耙矸机各部件，安装时各连接处的螺丝必须紧固。
9、固定耙矸机：利用四个道卡轨器牢固的固定轨道上。
临时轨的铺设，必须符合质量标准要求，轨道必须用长轨，并用夹板连接，轨枕距不准超过1米。
巷道安装耙斗装岩机必须是双固定。
除用四个卡轨器固定在轨道上外，必须在巷道两帮下部打锚杆，然后利用钢丝绳固定机身。
尾槽用支腿支撑牢固，不得悬吊。
机身操作必须设置护绳装置，防止钢丝绳摆动打伤人。
10、确保安装好后耙矸机簸箕口紧贴底板，避免耙斗齿耙坏簸箕口。
三、耙矸机使用管理规定1、耙装机作业时必须使用照明灯,必须装设挡绳栏和防耙斗出槽的护栏。
2、在装岩前，必须将机身和尾轮用卡轨器等固定牢固。
3、移动耙矸机时，下方严禁有人,移好后应用卡轨器将耙矸机固定在轨道上，并撑好后腿撑子。
4、开车前应检查耙斗运行范围内是否有人工作和逗留，否则应等人撤出在开车。

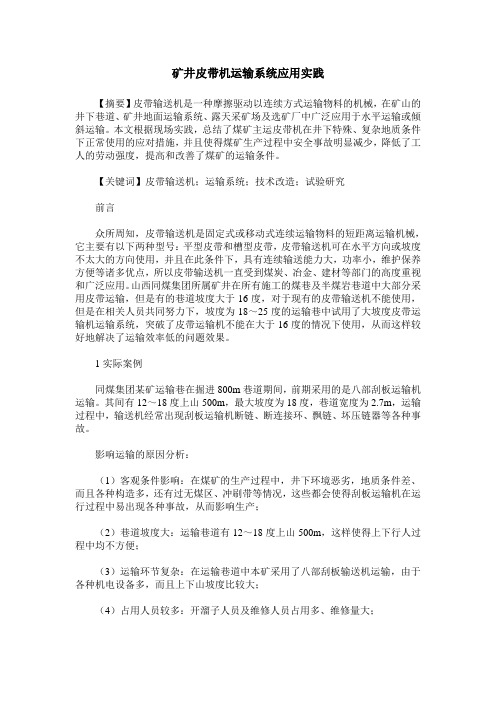

矿井皮带机运输系统应用实践
矿井皮带机运输系统应用实践【摘要】皮带输送机是一种摩擦驱动以连续方式运输物料的机械，在矿山的井下巷道、矿井地面运输系统、露天采矿场及选矿厂中广泛应用于水平运输或倾斜运输。
本文根据现场实践，总结了煤矿主运皮带机在井下特殊、复杂地质条件下正常使用的应对措施，并且使得煤矿生产过程中安全事故明显减少，降低了工人的劳动强度，提高和改善了煤矿的运输条件。
【关键词】皮带输送机；运输系统；技术改造；试验研究前言众所周知，皮带输送机是固定式或移动式连续运输物料的短距离运输机械，它主要有以下两种型号：平型皮带和槽型皮带，皮带输送机可在水平方向或坡度不太大的方向使用，并且在此条件下，具有连续输送能力大，功率小，维护保养方便等诸多优点，所以皮带输送机一直受到煤炭、冶金、建材等部门的高度重视和广泛应用。
山西同煤集团所属矿井在所有施工的煤巷及半煤岩巷道中大部分采用皮带运输，但是有的巷道坡度大于16度，对于现有的皮带输送机不能使用，但是在相关人员共同努力下，坡度为18～25度的运输巷中试用了大坡度皮带运输机运输系统，突破了皮带运输机不能在大于16度的情况下使用，从而这样较好地解决了运输效率低的问题效果。
1实际案例同煤集团某矿运输巷在掘进800m巷道期间，前期采用的是八部刮板运输机运输。
其间有12～18度上山500m，最大坡度为18度，巷道宽度为2.7m，运输过程中，输送机经常出现刮板运输机断链、断连接环、飘链、坏压链器等各种事故。
影响运输的原因分析：（1）客观条件影响：在煤矿的生产过程中，井下环境恶劣，地质条件差、而且各种构造多，还有过无煤区、冲刷带等情况，这些都会使得刮板运输机在运行过程中易出现各种事故，从而影响生产；（2）巷道坡度大：运输巷道有12～18度上山500m，这样使得上下行人过程中均不方便；（3）运输环节复杂：在运输巷道中本矿采用了八部刮板输送机运输，由于各种机电设备多，而且上下山坡度比较大；（4）占用人员较多：开溜子人员及维修人员占用多、维修量大；（5）巷道宽度不够，巷道的全宽为2.7m，仅能满足刮板输送机运输。
综掘后运皮带机转弯技术应用
综掘后运皮带机转弯技术应用介绍在综掘后运过程中在巷道方向改变的情况下，利用皮带机的托滚压带方式实现皮带机的转弯，减少设备的投入，操作简单，经济易行。
标签：皮带机转弯H架改造刘店煤矿是2010年建成投产的煤矿，年产150万t，位于安徽省涡阳县境内。
由于刘店煤矿的地质条件复杂，断层分布无规律，在进行工作面布置时难免出现机风巷的转弯现象。
根据生产需要，刘店煤矿2012年5月开始准备1016工作面，这受到地质构造的影响及煤层赋存条件的限制，在进行工作面布置时出现了机风巷在中间位置6°的转弯。
普通皮带只能作直线运行，且巷道不能有太大的起伏，否则在皮带不直的区域就会撒煤，造成后运清理工作加重；普通皮带在转向时，必须增加一部皮带，为减轻后运过程中劳动强度，减少后运设备的投入，使后运系统简单化。
通过对普通皮带机H架进行改造，利用脱轨压带原理，在皮带转弯处及其前后5m范围采用特殊加工的H架，保证皮带在转弯处运行时平稳，不会出现皮带跑偏、撒煤现象。
大大简化后运系统，提高皮带机的运行可靠性。
1 综掘施工转弯时首先解决的问题在综掘巷道掘进到巷道转弯位置时候，先采用综掘机超前施工18m，满足综掘机拐入新的巷道内，此时通过把皮带机机尾调至巷道中心附近，在往前施工一个半皮带机尾的长度时，就可以在转弯处换成特殊加工的H架，此时的皮带机尾可以逐渐地调至正常位置。
2 皮带机转弯装置2.1 工作原理。
利用皮带机的托轨压带技术，实现皮带转弯。
2.2 设备性能。
皮带机转弯技术利用托辊的压带、抗滚性能，实现皮带转弯的装置。
该装置无动力，可以和普通的皮带配套使用，即可实现普通皮带机的转弯运输。
由于是减少了设备、驱动装置的数量，电能消耗大大降低，从而降低了吨煤成本。
3 皮带机转弯装置的结构皮带机转弯装置是在原普通皮带机架的基础上改装而成。
见右图。
在弯曲段皮带机架内侧的托辊比外侧的托辊要高100mm～150mm，同时转弯处内侧的H架底、上皮带各加工一个可调节角度的抗滚，起到压带作用，防止皮带在运行中偏离运行路线，以实现皮带在运行过程中的自动纠偏，确保皮带在运行过程中不跑偏、不撒煤。
皮带机巷兼做回风巷安全技术措施
皮带机巷兼做回风巷安全技术措施姓名：XXX部门：XXX日期：XXX皮带机巷兼做回风巷安全技术措施2012年瓦斯等级鉴定结果为低瓦斯矿井，矿井全部为双巷布置，将皮带巷兼做回风巷使用，进风巷用为运输巷。
全矿井主要运输巷有：西三皮带机巷、西翼回风西三--西二煤仓段皮带机巷、南翼主下山、510采区皮带运输下山、-475东皮带机巷、-460西皮带机巷，其内安装使用有皮带机、给煤机、水泵等设备以及控制开关和电缆等。
为了保证在回风巷内安装使用机电设备的安全，特编制本安全技术组织措施如下：一、监控有效在二水平7煤煤仓放煤口、10煤煤仓放煤口上方5米内、7煤回风巷甩道处、主下山回风联络巷下口、皮带机巷各皮带机头、皮带机巷内机电设备处各安装一个瓦斯传感器，报警浓度为≥0.5%，断电浓度≥0.5%，复点浓度＜0.5%。
任何一个传感器报警时必须及时准确的断掉皮带机巷范围内所有电气设备电源。
二、防尘到位二水平主下山皮带机、510采区皮带运输下山等皮带机巷两侧散落的碎煤必须每天冲刷一次，巷道两帮及顶板必须每周至少冲刷一次。
三、皮带机巷内对皮带司机、刮板机等司机及其相关人员的要求1、司机必须熟悉皮带机等相关操作规程，接班后要由机头到机尾仔细巡查一遍。
2、司机要求具备相关的通风知识，发现意外情况要及时向区队值班室和调度室汇报。
3、每班司机要求携带便携仪并将其悬挂于皮带机5米范围之内并第 2 页共 6 页要在每部机头附近安装一部电话；当便携仪发出警报时，严禁启动设备、已经启动要及时断电（便携仪警报值为0.5%）并立即汇报。
只有回风流中的瓦斯降至0.5%以下，并经瓦斯检查员同意方可恢复送电。
4、要有专职瓦斯检查员，每班不少于3次对整个皮带机巷道进行巡回检查，特别是机电硐室，水仓等死角进行监测，发现异常情况变化要立即断电处理，无法处理的要及时汇报监测部门等待处理意见。
5、当回风流中的瓦斯浓度大于0.5%或二氧化碳大于0.5%时，要立即切断总电源且开关闭锁，撤离到进风流中，由专业人员进行处理后方可进入巷道继续工作。
大倾角下山施工时皮带输送机的应用与探讨
大倾角下山施工时皮带输送机的应用与探讨摘要：由于带式运输机不仅具有长距离、大运量、连续运输等优点,而且运行可靠,容易实现自动控制,因此在煤矿生产中得到了广泛的使用,随着煤矿岩巷生产机械化和自动化水平的不断提高,高产高效矿井的大量涌现,对矿井的运输设备提出了更高的要求。
为适应岩巷快速、安全、高效掘进,强力皮带机的运行倾角在不断加大，但在淮南矿区，岩巷皮带机的应用只限于小于20º的上下山，如果能应用于大倾角下山施工，不但可以有效保证出矸量，大幅降低斜井绞车打运造成的安全隐患，还能缩短工程工期，具有良好的经济效益。
关键词：大倾角带式输送机花纹皮带一、概述谢一望井-660～-817mB4底板轨道下山由矿业公司谢一项目部315队负责施工，该下山倾角 22 度，全长 417 米，巷道断面净宽×净高＝4600×3900mm，S净=15.67m2；掘宽×掘高＝4840×4020mm，S掘=16.94m2；采用锚网索喷支护，巷道岩性下部为砂岩，上部为砂质泥岩。
作为淮南矿业集团重点工作面，为加快施工进度，经研究决定采用耙矸机＋皮带机＋矸石仓＋矿车模式的连运系统，该运输系统采用DSJ800-2*75皮带机，于2012年2月份安装投入使用，取得了良好的运输效果。
二、22°下山皮带机提升能力验算1、22°下山皮带机额定拉力：F e=P e/v e=75000×2/2=75000（N）式中：F e---皮带机额定拉力（ N ）；v---皮带机运行速度,2（m/s）；P e---皮带机电机额定功率（ W ）；2、正常出矸时，皮带机所承受的拉力：Q=Q皮＋Q载=｛(L·G)＋(［V·ρ·g·L/( v·t)］｝·（sin22°＋μcos22°）=（480×150＋0.9×1600×10 ×4) ×（sin22°＋μcos22°）=（72000＋57600）×0.394=51062（N）式中:Q -----出矸时皮带机承受拉力, N；Q皮------皮带机自重，N；Q载------皮带机载荷，N；μ -----摩擦系数，取μ=0.2；L -----皮带机皮带长度（斜巷长度）（ m ）；G -----皮带单位重量，150N/m； V -----扒矸机扒斗容积，0.9 m3；ρ -----矸石容重取1600㎏/m3； g -----重力加速度，取g=10N/Kg；t ----扒矸机一次出矸运行时间，取t=60s；3、皮带的抗拉强度：Q皮破=（B-50×2）×Q o=700mm×1000N/mm=700000(N)式中：B ----皮带宽度，800mm；Q o ----皮带单位宽度抗拉强度，1000N/mm；4、皮带扣抗拉强度：Q皮扣=1750(KN)显然，Q皮扣>Q皮破> Q且F> Q,即皮带扣的抗拉强度、皮带的抗拉强度及皮带机提升能力均大于出矸所需的强度。
皮带机储带仓的改造和实际应用
皮带机储带仓的改造和实际应用发表时间：2019-07-05T11:55:13.180Z 来源：《电力设备》2019年第4期作者：孔庆海闵新文颜志刘跃明[导读] 摘要：本文根据泉兴矿业公司掘进耙皮机使用实际，皮带运输系统出现的延伸频繁、皮带接头过多等问题，结合我矿皮带运输系统的现状和掘进巷道现场实际情况，重新设计了皮带储带仓技术改造方案，该方案经过实施后减轻了工人劳动强度，节省了大量投资、减少了施工时间，由于该设计方案安全、经济、合理、高效，在掘进和采煤运输系统有较高的借鉴推广价值。
（山东泉兴矿业集团有限责任公司山东滕州 277500）摘要：本文根据泉兴矿业公司掘进耙皮机使用实际，皮带运输系统出现的延伸频繁、皮带接头过多等问题，结合我矿皮带运输系统的现状和掘进巷道现场实际情况，重新设计了皮带储带仓技术改造方案，该方案经过实施后减轻了工人劳动强度，节省了大量投资、减少了施工时间，由于该设计方案安全、经济、合理、高效，在掘进和采煤运输系统有较高的借鉴推广价值。
关键词：耙皮机；储带仓；改造；节省投资Improvement and Practical Application of Belt Storage Warehouse of Belt Conveyor Kong Qinghai, Min Xin, Yan Zhi and Liu YuemingAbstract：According to the actual use of excavation rake in Quanxing Mining Company, the problems of frequent extension of belt conveyor system and excessive belt joints, combined with the current situation of belt conveyor system and the actual situation of tunneling roadway in our mine, this paper redesigns the technical transformation scheme of belt storage warehouse, which reduces the labor intensity of workers and saves a lot of investment and reduction after implementation. With less construction time, the design scheme is safe, economical, reasonable and efficient, which has a high reference and popularization value in tunneling and coal mining transportation system. Keywords：rake machine, storage belt warehouse, transformation, saving investment 一、概况根据泉兴矿业公司要求，推广储带仓在采掘皮带运输系统中的应用，为节约资金投入，更好地服务于生产，根据井下现场使用条件和以前安装使用经验，重新改造安装了储带仓。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
１１２
能源技术与管理
Ｅｎｅｒｇｙ Ｔｅｃｈｎｏｌｏｇｙ ａｎｄ Ｍａｎａｇｅｍｅｎｔ
２０１４年第３９卷第５期
Ｖ０ｌ＿３９ Ｎｏ．５
ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１６７２—９９４３．２０１４．０５．０４３
简易皮带机与简易耙矸机在复杂巷道施工中的应用
宋永康，袁自仲
（淮南矿业集团，安徽淮南２３２００１）
［摘要］在拐弯多、上下山频繁的复杂巷道施工中，面临的重点及难点就是如何实现快速排
矸。而使用传统的排矸方式（即耙矸机配合矿车）排矸时，会遇到很多问题影响排矸
效率。为解决复杂巷道施工中的快速排矸问题，决定选用非传统的多设备接力的排
矸方式（即２台简易耙矸机＋溜槽耙矸机＋２部简易皮带机＋皮带机）排矸，从而提高
了排矸速度，降低了安全风险，实现了安全高效快速掘进。
［关键词］简易皮带机；耙矸机；复杂工程；连续出矸
［中图分类号］ＴＤ５２［文献标识码］Ｂ［文章编号］
１ 工程概况 是确保施工安全和加快施工进度的关键。
淮南矿业集团谢一矿望峰岗井一８００ ｍ联络
石门设计长２１０ ｍ，在一８１７ ｍ Ｃ１３底板运输巷拨 门口向里１ ５２０ ｍ处巷道左帮拨门，按２６５。方向 ３％。上坡施工３９ ｍ，弯道１５．５ ｍ，转３５５。３０ 方向 ３％ｏ上坡施工ｌ６．５ ｍ，然后以２２。上山施工２０．５ ｍ， 上平巷按３％。上坡施工３１ ＩＴＩ，转５６。方向３％ｖ上 坡施工３８．５ ｍ，转２８３。方向３％ｖ上坡施工４９ ｍ 贯通。施工队进点后，前期施工时排矸方式为耙矸 机＋皮带机，方式较为简单，后期施工中面临的最 大难题是快速出矸。如何选择一个好的排矸方式， ２排矸方案设计 ２．１ 采用２台简易耙矸机＋溜槽耙矸机＋２部
简易皮带机＋皮带机排矸
在拨门口至下平巷第一拐弯段安装１部简易
皮带机（第一部），机头搭设在一８１７ ｍ Ｃ１３底板巷
皮带上；拐弯至斜巷第一理变点段再安装１部简
易皮带机（第二部），机头搭设在第一部简易皮带
机机尾上在下平巷里变点处安装ｌ台耙矸机；上
平巷两拐弯处各安装１部简易耙矸机，向外接力
扒矸。排矸方案设计如图１所示。
（ａ）出矸平面示意图
２０１４年１０月
Ｆｅｂ．，２０１４ 宋永康，等简易皮带机与简易耙矸机在复杂巷道施工中的应用 １１３
（ｃ）２－２剖面
图１ 简易皮带机与简易耙矸机在复杂巷道施工中排矸示意图
方案优 ］：①排矸系统占用人员较少；②实
现连续排矸，排矸速度快；③没有斜巷打运带来的
安全风险；④当车皮供应不及时时，耙矸机至迎头
段距离较长，能存放一定的矸石量，不会影响正常
放炮；⑤一８１７ ｍ Ｃ１３底板巷内电机车运输压力
小，２个施工队不会相互影响。
方案缺点：①喷浆机放在拨门口处一８１７ ｍ
ｃ１３底板巷内，不能跟至耙矸机后方，后期喷浆困
难；②机电设备较多，安装、拆除时间较长；③巷
道贯通后，耙矸机至迎头段的帮部成巷量大。
２．２简易耙矸机及简易皮带机设计
（１）简易耙矸机设计。对耙矸机台车进行改
装，将耙矸机台车的操作连接杆拆除改为操作把
直接操作，在耙矸机台车的龙门架上加装１个挡
绳栏，耙矸机台车龙门架面向迎头，耙矸机溜槽在
简易耙矸机上不再组装，即形成１部简易耙矸机。 （２）简易皮带机设计。用１节ＤＳＪ８０皮带机 机尾架和换向轮架作为简易皮带机机尾，１台 ｌ８．５ ｋＷ的电滚筒作为简易皮带机的驱动滚筒及 动力来源。用１ １ 工字钢焊接加工１个固定电滚 筒的固定架作为简易皮带机的机头，电滚筒安装 在固定架上，同时在固定架上安装１个螺纹推杆 顶在电滚筒轴座上作为简易皮带机的涨紧装置。 焊接的固定架通过地锚固定在巷道内适当位置， 简易皮带机的机头与机尾通过Ｈ架与纵梁连接， 再连接上皮带即形成一部简易的皮带机。 ３实施效果 使用简易皮带机配合简易耙矸机能够连续排 矸，大大降低了安全风险，满足了生产需要，充分 体现出该方案在复杂结构工程施工中的优势。通 过３个月的施工，该巷道安全、顺利地与一７８０一 一９６０ ｍ Ｃ１３底板回风上山贯通，为施工结构复杂 的巷道积累了经验。 ４安全注意事项 （１）迎头施工与耙矸机平行作业时，必须在 回头滑与迎头作业人员之间设置警戒网，警戒网 上沿高度距浮矸表面１．５～２．０ ｍ，警戒网上下宽度 不小于０．８ ｍ，距迎头掌子面距离不小于８ ｒｎ，距 回头滑距离不小于２ ｍ。 （２）简易耙矸机和溜槽耙矸机在运行时，耙 斗运行范围内严禁有人员行走或工作。 （３）严禁连续２台简易耙矸机同时运行。 （４）简易耙矸机均放置在专用硐室内，使用 前必须固定牢固，并封闭好，防止钢丝绳伤人，施 工中及时清理电机附近的矸石，便于电机散热。 （５）皮带运转时，严禁人员清扫皮带底部下 的矸石及杂物。严禁用手及身体其它部位或工具 拨弄托辊和拨正跑偏输送带以及其它转动部位。 （６）除最迎头１节喷浆管使用高压软管外， 其他的都采用ＤＮ５０ ｍｍ钢管，管子间的连接须使 用专用管卡，且进行二次保护。
（７）喷射中，有堵管、停风或停料等感觉时应
将喷头按在地上，及时与开机人联系进行排除，Ｉ施
工中或处理堵管故障时，严禁喷嘴对人。
（８）喷浆机操作人员严禁戴手套，发现故障
或有异物进入旋转体内，必须先停电、闭锁，再进
行检查、处理。
５结语
通过现场施工验证，就排矸效率来说，简易皮
带机配合简易耙矸机联合排矸要比耙矸机配合矿
车排矸效率高得多，这充分说明简易皮带机与简
易耙矸机在弯道多，且拐弯度数大及变坡频繁的
巷道掘进过程中，能很好地形成出矸系统或者在
其它出矸系统间起到桥梁作用。
［参考文献］
［１］时召林，谈谈淮南矿区岩巷快速掘进［Ｊ］．科技信息，
２００８（１７）：６４１．
［作者简介］
宋永康（１９８８一），男，助理工程师，毕业于安徽理工大
学，现从事煤矿采煤技术工作。
『收稿日期：２０１４—０４—０９］
