第一步骤：打开并熟悉 ZEMAX 软件
通过鼠标左键双击桌面的图标快捷键 次打开后的界面如图 1 所示，它是软件的主窗口。
标题框
打开 ZEMAX-EE 软件。首
菜单框
编辑窗口
工具框
图 1 主窗口界面 如图 1 所示，标题为“Lens Data Editor”的窗口为透镜数据编辑窗口。该 窗口可用来编辑透镜组的很多参数，如曲面面型（Type）、曲率半径（Radius）、透 镜厚度（Thickness）、玻璃材料（Glass）、径向半径（Semi-Diameter）等参数。
图 27 第一次优化后的结构
图 28 第一次优化后的 FFT MTF 从上面的两个图中可知，结构趋于合理化，FFT MTF 值得到大大提高，有的
择波长（段）并点击
图标确定。退出时，需点击“ok”，如图 10 所示。
图 9 工作波长编辑窗口 图 10 选择工作波长下拉菜单
四、设定评价函数和 EFFL 有效焦距值
按下快捷键 F6 或通过“Editors\Merit Function”路径打开“Merit Function Editor:”窗口，通过“Tools\Default Merit Function”路径打开“Default Merit Function” 默认评价函数对话框窗口如图 12 所示。
图 24 优化前的结构
图 25 优化前的 FFT MTF
选中“Semi-Diameter”列中的第一个“15.000000”，当出现
黑色背
景时，按一下快捷键“ctrl+Z”，则该单元格数值由系统自动改变。用同样的方法 对下面的两个数也各操作一次。
基于zemax显微镜课程设计

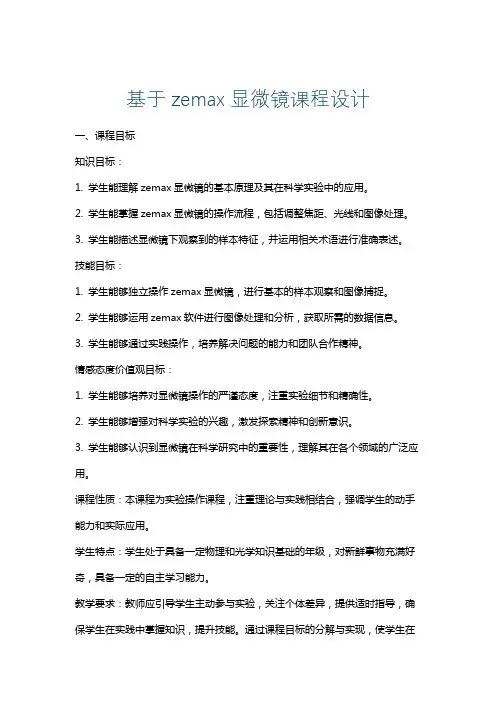

基于zemax显微镜课程设计一、课程目标知识目标：1. 学生能理解zemax显微镜的基本原理及其在科学实验中的应用。
2. 学生能掌握zemax显微镜的操作流程，包括调整焦距、光线和图像处理。
3. 学生能描述显微镜下观察到的样本特征，并运用相关术语进行准确表述。
技能目标：1. 学生能够独立操作zemax显微镜，进行基本的样本观察和图像捕捉。
2. 学生能够运用zemax软件进行图像处理和分析，获取所需的数据信息。
3. 学生能够通过实践操作，培养解决问题的能力和团队合作精神。
情感态度价值观目标：1. 学生能够培养对显微镜操作的严谨态度，注重实验细节和精确性。
2. 学生能够增强对科学实验的兴趣，激发探索精神和创新意识。
3. 学生能够认识到显微镜在科学研究中的重要性，理解其在各个领域的广泛应用。
课程性质：本课程为实验操作课程，注重理论与实践相结合，强调学生的动手能力和实际应用。
学生特点：学生处于具备一定物理和光学知识基础的年级，对新鲜事物充满好奇，具备一定的自主学习能力。
教学要求：教师应引导学生主动参与实验，关注个体差异，提供适时指导，确保学生在实践中掌握知识，提升技能。
通过课程目标的分解与实现，使学生在显微镜领域取得具体的学习成果，为后续相关课程的学习奠定基础。
二、教学内容1. zemax显微镜原理：讲解光学显微镜的基本结构、光学原理，以及zemax 显微镜的独特设计特点。
- 教材章节：第二章《光学显微镜的原理与结构》- 内容：透镜系统、光学成像、分辨率等。
2. zemax显微镜操作流程：介绍显微镜的开机、调整、样本放置、图像捕捉及关闭流程。
- 教材章节：第三章《显微镜的操作与使用》- 内容：操作步骤、注意事项、维护保养。
3. zemax软件应用：教授zemax软件的基本操作，包括图像处理、数据分析等功能。
- 教材章节：第四章《显微镜图像处理与分析》- 内容：软件界面、功能模块、操作技巧。
4. 实践操作：组织学生进行分组实验，观察不同样本，学习图像处理和分析方法。
zemax课程设计南邮

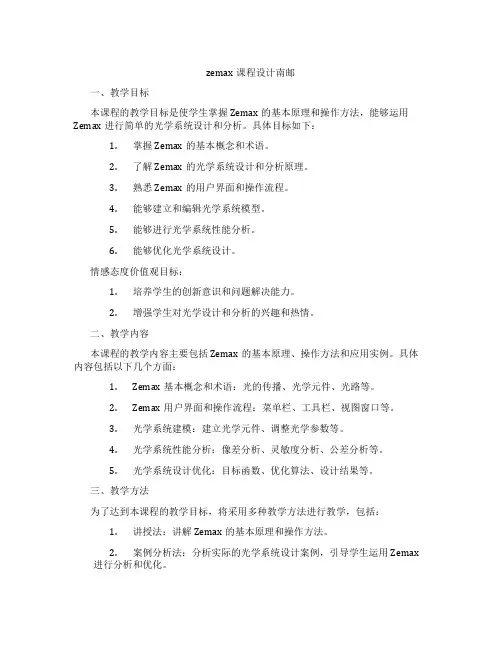

zemax课程设计南邮一、教学目标本课程的教学目标是使学生掌握Zemax的基本原理和操作方法，能够运用Zemax进行简单的光学系统设计和分析。
具体目标如下：1.掌握Zemax的基本概念和术语。
2.了解Zemax的光学系统设计和分析原理。
3.熟悉Zemax的用户界面和操作流程。
4.能够建立和编辑光学系统模型。
5.能够进行光学系统性能分析。
6.能够优化光学系统设计。
情感态度价值观目标：1.培养学生的创新意识和问题解决能力。
2.增强学生对光学设计和分析的兴趣和热情。
二、教学内容本课程的教学内容主要包括Zemax的基本原理、操作方法和应用实例。
具体内容包括以下几个方面：1.Zemax基本概念和术语：光的传播、光学元件、光路等。
2.Zemax用户界面和操作流程：菜单栏、工具栏、视图窗口等。
3.光学系统建模：建立光学元件、调整光学参数等。
4.光学系统性能分析：像差分析、灵敏度分析、公差分析等。
5.光学系统设计优化：目标函数、优化算法、设计结果等。
三、教学方法为了达到本课程的教学目标，将采用多种教学方法进行教学，包括：1.讲授法：讲解Zemax的基本原理和操作方法。
2.案例分析法：分析实际的光学系统设计案例，引导学生运用Zemax进行分析和优化。
3.实验法：学生进行实验操作，亲身体验光学系统设计和分析的过程。
4.讨论法：学生进行小组讨论，分享学习心得和经验，促进学生的互动和合作。
四、教学资源为了支持本课程的教学内容和教学方法的实施，将准备以下教学资源：1.教材：选用《Zemax教程》作为主教材，系统介绍Zemax的基本原理和操作方法。
2.参考书：提供《光学设计手册》等参考书籍，供学生深入研究光学设计的相关知识。
3.多媒体资料：制作Zemax的操作视频教程，帮助学生更好地理解和掌握Zemax的使用方法。
4.实验设备：准备光学实验器材和相关设备，供学生进行实验操作和实践。
通过以上教学资源的支持，将能够丰富学生的学习体验，提高学生的学习效果。
ZEMAX课程设计——照相机物镜设计
Z E M A X课程设计——照相机物镜设计一、(课题的背景知识，如照相机镜头的发展概况，类型及其主要技术参数的简要说明)二、课程设计题目设计一个照相物镜，1)光学特性要求：f’=100mm；2ω=30︒;；D/f’=1:3.5.2)成像质量要求：弥散斑直径小于0.05mm；倍率色差最好不超过0.01mm；畸变小于3%。
三、设计课题过程1、参考Ernostar和Tessar联合型物镜设计相关数据，对其进行相关改进。
Ernostar和Tessar联合型物镜设计相关数据如下表1（其中焦距f’=75.68mm；相对孔径D／f’=1：2.4；视场表12、根据焦距曲率镜片厚度之间的比例关系，即f1／f2=r1／r2=d1／d2,得到焦距100mm，相对孔径D／f’=1：3.5的透镜数据如下表2。
3、启动ZEMAX，将表1数据输入到LDE，相关步骤由以下图给出（1）打开ZEMAX。
（2）输入数据。
在主选单system下，圈出wavelengths，依喜好键入所要的波长，同时可选用不同波长，本实验中在第一列键入0.486，单位为microns，第二第三列分别键入0.587、0.656。
在primary中点击选1，即用第一个波长为近轴波长。
（3）输入孔径大小。
由相对孔径为1：3.5，焦距为100mm得到，孔径D=100／3.5=28.57143mm。
在主选单system菜单中选择generaldata,在aper value上键入28.57143。
（4）输入视场角。
（5）输入曲率，面之间厚度，玻璃材质。
本实验中共有5组透镜，其中最后两组为双胶合透镜，故共有9个面，回到LDE，可以看到三个surface，STO （孔径光阑）、OBJ（物点或光源）、IMA（像屏），在STO前后插入几组surface，除IMA外共计9组surface,输入数据。
最后根据参考实验图确定STO在第6面上。
①点击layout,画出2D图形②点击spot diagram ,画出点阵图由图看出光波在波长1、2、3下的弥散斑直径大小分别为33.625、54.419、64.768（单位：微米），其中第2、3波长弥散斑大小大于50微米，不符合要求，故需要改进。
zemax课程设计实验报告
zemax课程设计实验报告一、教学目标本课程旨在通过学习Zemax课程设计实验报告，让学生掌握光学设计的基本原理和方法，培养学生运用Zemax软件进行光学系统设计和分析的能力。
1.掌握光学基本概念和原理，如透镜、镜片、光路等。
2.熟悉Zemax软件的操作界面和功能。
3.了解光学系统设计的基本步骤和方法。
4.能运用Zemax软件进行简单光学系统的设计和分析。
5.能根据设计要求，优化光学系统性能。
6.能撰写简单的Zemax课程设计实验报告。
情感态度价值观目标：1.培养学生对光学学科的兴趣和好奇心。
2.培养学生团队合作精神和自主学习能力。
3.培养学生关注实际问题，运用所学知识解决实际问题的意识。
二、教学内容本课程的教学内容主要包括光学基本概念、Zemax软件操作、光学系统设计方法和实验报告撰写。
1.光学基本概念：包括透镜、镜片、光路等基本知识。
2.Zemax软件操作：学习Zemax软件的操作界面、功能和基本操作。
3.光学系统设计方法：学习光学系统设计的基本步骤和方法，如系统需求分析、光学元件选型、光学设计等。
4.实验报告撰写：学习如何撰写Zemax课程设计实验报告，包括实验目的、原理、过程、结果和结论等。
三、教学方法本课程采用讲授法、讨论法、案例分析法和实验法等多种教学方法，以激发学生的学习兴趣和主动性。
1.讲授法：用于讲解光学基本概念、原理和Zemax软件操作方法。
2.讨论法：用于探讨光学系统设计方法和实验报告撰写技巧。
3.案例分析法：分析实际案例，让学生了解光学系统设计的应用和实际意义。
4.实验法：让学生动手实践，培养实际操作能力和解决实际问题的能力。
四、教学资源本课程所需教学资源包括教材、参考书、多媒体资料和实验设备。
1.教材：选用《Zemax课程设计实验报告》教材，用于指导学生学习光学基本概念和Zemax软件操作。
2.参考书：提供相关光学设计和Zemax软件使用的参考书籍，丰富学生的知识储备。
Zemax课程设计报告
Zemax课程设计报告

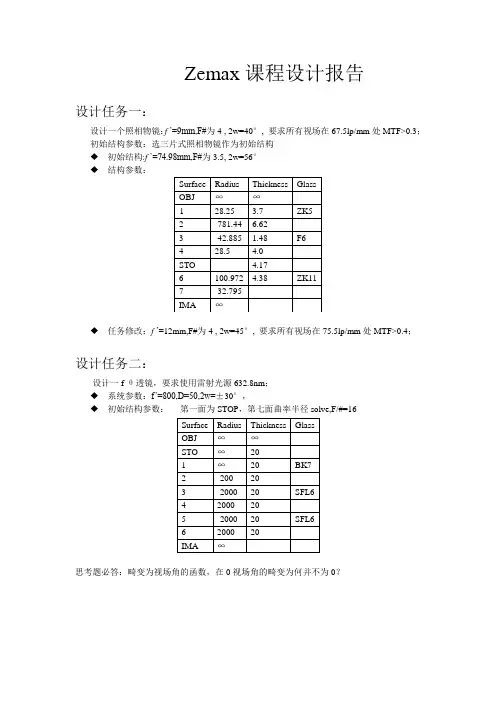

设计任务一：
