2018学年八年级物理全册第4章多彩的光单元测试题(新版)沪科版
【最新版】沪科版八年级上册物理第四章《多彩的光》测试卷(含答案)
【最新版】沪科版八年级上册物理第四章《多彩的光》测试卷（含答案）一、选择题(每题3分，共30分)1．放在凸透镜主光轴上焦点F与透镜之间的光源S发出的光，通过凸透镜后的光路如图所示，则下列说法正确的是()(第1题)A.凸透镜可以对光起发散作用B.焦点F是凸透镜起会聚作用和发散作用的分界点C.凸透镜对光的作用的光路是不可逆的D.通过凸透镜后的光发散程度比原来小，因此凸透镜的作用是对光起会聚作用2．如图所示，MN为透镜L的主光轴，AB为一条从左边射向透镜后折射的光线，由此可以判定()(第2题)A.若L是凸透镜，B点一定是L的焦点B.若B点是L的焦点，则L一定不是凸透镜C.若B点是L的焦点，AB的入射光线一定平行于主光轴D.若AB的入射光线是从无穷远处主光轴上一点发出的，则L一定不是凹透镜3．[2024·长治模拟]摄影师在东方明珠塔下，利用水晶球作为道具拍摄。
在水晶球中可以看到“东方明珠塔”倒立、缩小的像。
则下列说法正确的是()A.水晶球相当于一个凸透镜B.水晶球相当于一个凹透镜C.水晶球中所成的像是虚像D.水晶球远离东方明珠塔时，其中的像变大4．[2024·扬州江都区月考]如图所示，A、B、C、D在凸透镜的主光轴上，F为焦点，若保持凸透镜和光屏的位置不变，则物体放在哪个位置时，可能在光屏上观察到物体成倒立、放大的实像()(第4题)A. A点B. B点C. C点D. D点5．[2024·溧阳模拟]小明同学的奶奶年龄大了，总看不清手机屏幕，需要把手机拿得远远的才能勉强看清，细心的小明在网上帮奶奶购买了一个手机屏幕放大器，将手机放在支架处，透过透明的屏幕放大器即可看到手机屏幕放大的像，如图所示为其观看效果。
下列分析不正确的是()(第5题)A.屏幕放大器相当于一个凸透镜B.透过屏幕放大器看到的像是实像C.手机放在屏幕放大器的1倍焦距以内D.小明奶奶戴远视眼镜即可看清近处物体6．[2024·淄博一模]小李利用纸筒M、N，焦距为10 cm的凸透镜和半透明薄膜，制成一个模型照相机，如图所示。
沪科版八年级物理试卷第四章 多彩的光 单元测试.doc
初中物理学习材料2017-2018学年度第一学期单元作业题·八年级物理聪明出于勤奋,天才在于积累第四章《多彩的光》单元作业题【单元知识梳理】1. 的物体叫做光源，光在介质中沿传播。
在物理学中，人们用表示光的传播路径和方向（光线是人们为了研究方便假想的一种物理模型，不是实际存在的）。
2.光在反射时、与在同一平面内；和位于的两侧；反射角入射角；光的反射现象中光路。
无论是镜面反射还是漫反射，每一条光路都遵循平面镜成像的原理，成像的特点。
3.光折射时，、与在同一平面内；和位于的两侧；随的改变而改变；光从一种介质垂直射入另一种介质时，传播方向；光的折射现象中光路。
太阳光经三棱镜折射后被分解成七种色光。
4.凸透镜对光有作用，又称，凹透镜对光有作用，又称。
通过凸透镜的三条特殊光线、眼睛的晶状体相当于，视网膜相当于。
近视眼物体成像在视网膜，应带一个焦距合适的进行校正；远视眼物体成像在视网膜，应带一个焦距合适的进行校正；【单元反思评价】单元评价光的色散凸透镜成像神奇的眼睛单元反思：【单元巩固拓展】一、单选题1. 下列描述的四种光现象中，能用光的直线传播解释的是（）A．放大镜看报纸B．潭清疑水浅C．水中倒影D．立竿见影2．雨后的夜晚，当你迎着月光行走在有积水的路上，为了避让水洼，应走“较暗”的地面。
这是因为光在（）。
A．地面发生镜面反射B．地面发生漫反射C．水面发生漫反射D．水面不发生反射3．下列现象中，属于光的反射的是（）4．光的世界是丰富多彩的，关于以下光现象，说法正确的是（）A.小孔成像利用了光的反射B.游泳池注水后，看上去好像变浅了，这是光的色散C.人能着到物体，是因为从人眼发出的光照到了物体上D.太阳光通过棱镜后被分解成各种颜色的光，这是光的色散5．下图中，能正确表示光从空气斜射入水中的光路图的是（）5题图6．光的色散说明白光是一种复色光，棱镜对不同色光的偏折程度不同，其中对红光的偏折程度最小，对紫光的偏折程度最大。
4.7第四章多彩的光单元测试题
沪科版八年级物理第四章多彩的光单元测试题班级____姓名______得分一、 选择题（每题3分，共21分）1、我国唐朝的张志和在《玄贞子》中记载着著名的“人工虹”，这一现象的形成是由于：A ．光的直线传播 B.光的反射 C.光的色散 D.水的蒸发2、下列现象属于光的反射现象的是：A.小孔成像B.人在河边看到岸边柳树的倒影C.阳光下树木的影D.插入水中的筷，在水中的部分看起来向上弯折3、下面四个例子中，哪个不能说明光是直线传播的：A.看不见不透明物体后面的东西B.射击时的瞄准C.我们能从不同方向看到不发光的东西D.阳光下你身体的影子4、 下列现象中，属于光的折射现象的是 ：A.斜插有水中的筷子“变弯”B. 光穿过茂密的树叶间隙，在地面形成圆形光斑C ．在太阳光照射下树木出现了影子D ．平静的水面映出岸上的景物5、芳芳的小猫在平面镜前欣赏自己的全身像，如图 此时它所看到的像是图中的：图6.下列物理事实中，属于光的色散的是：A.霓虹灯的灯光B.彩色电视机的画面C.色彩丰富的水彩画D.雨后天空出现的彩虹7.如图2所示，a 、b 、c 、d 是距凸透镜不同距离的四个点，F 为焦点；下列仪器的成像原理说法正确的是：A 、幻灯机是根据物体放在c 点时的成像特点制成的B 、照相机是根据物体放在d 点时的成像特点制成的C 、使用放大镜时的成像情况与物体放在a 点时的成像情况相似D 、人眼看物体时的成像情况与物体放在F 点时的成像情况相似二、填空题（每空2分，共30分）1、如下图,入射光线与平面镜的夹角为15°,则反射光线和入射光线的夹角为________；如果使平面镜绕入射点逆时针转过20°,则此时反射角的大小为_____________。
2、老师写在黑板中间的字，坐在教室每个位置的同学都可以看得见，这是由于______________的缘故；但是对于黑板右边的字，坐在教室前排左边的同学总感觉黑板“反光”而看不清，这又是由于________________的缘故。

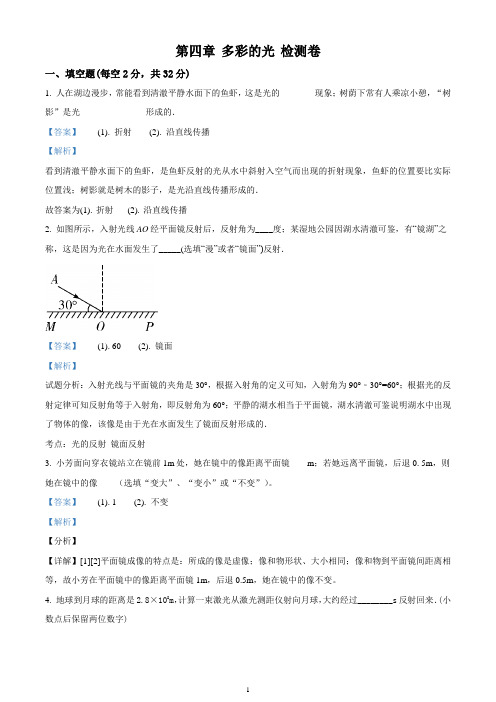

沪科版2017—2018学年八年级物理第四章 多彩的光 检测题(精品解析版)
第四章多彩的光检测卷一、填空题(每空2分，共32分)1. 人在湖边漫步，常能看到清澈平静水面下的鱼虾，这是光的________现象；树荫下常有人乘凉小憩，“树影”是光_______________形成的．【答案】(1). 折射(2). 沿直线传播【解析】看到清澈平静水面下的鱼虾，是鱼虾反射的光从水中斜射入空气而出现的折射现象，鱼虾的位置要比实际位置浅；树影就是树木的影子，是光沿直线传播形成的．故答案为(1). 折射(2). 沿直线传播2. 如图所示，入射光线AO经平面镜反射后，反射角为____度；某湿地公园因湖水清澈可鉴，有“镜湖”之称，这是因为光在水面发生了_____(选填“漫”或者“镜面”)反射．【答案】(1). 60 (2). 镜面【解析】试题分析：入射光线与平面镜的夹角是30°，根据入射角的定义可知，入射角为90°﹣30°=60°；根据光的反射定律可知反射角等于入射角，即反射角为60°；平静的湖水相当于平面镜，湖水清澈可鉴说明湖水中出现了物体的像，该像是由于光在水面发生了镜面反射形成的．考点：光的反射镜面反射3. 小芳面向穿衣镜站立在镜前1m处，她在镜中的像距离平面镜____m；若她远离平面镜，后退0. 5m，则她在镜中的像____（选填“变大”、“变小”或“不变”）。
【答案】(1). 1 (2). 不变【解析】【分析】【详解】[1][2]平面镜成像的特点是：所成的像是虚像；像和物形状、大小相同；像和物到平面镜间距离相等，故小芳在平面镜中的像距离平面镜1m，后退0.5m，她在镜中的像不变。
4. 地球到月球的距离是2.8×108m，计算一束激光从激光测距仪射向月球，大约经过________s反射回来．(小数点后保留两位数字)【答案】1.87 【解析】激光从发出到反射回来需要的时间为88 2.81022 1.87310/S mt sv m s地月光⨯=⨯=⨯≈⨯．故答案为1.87【点睛】此题考查了速度变形公式的应用，在解决此类问题时注意物体通过的距离或所用时间是单程还是双程．5. 取一个装满水的圆筒形透明玻璃杯，盖上杯盖后横放在书上，透过玻璃杯可以看到放大了的“字”，看到的“字”实质上是（选填“实”或“虚”）像；是由于光的（选填“反射”或“折射”）形成的．【答案】虚；折射【解析】试题分析：（1）玻璃杯中装水形成一个水凸透镜，字在水凸透镜的一倍焦距以内，水凸透镜相当于一个放大镜，成正立、放大的虚像．（2）字反射出的光线经凸透镜折射后进入人的眼睛，属于折射现象．考点：的折射现象及其应用点评：透明的物质都可以制成凸透镜或凹透镜，虽然透明物质的材料不同，但是对光线的作用是相同的．6. 如图所示的四幅图中，表示近视眼成像情况的是_____，矫正方法的是_____．（填序号）【答案】(1). ③(2). ①【解析】【分析】【详解】近视眼是由于晶状体对光线的会聚作用太强，使远处物体射来的光线会聚在视网膜的前方；由图知，③图的入射光线会聚在视网膜的前方，所以③图表示了近视眼的成像情况；结合图示可知，为了使像刚好成在视网膜上，需要使光线发散一些，所以应佩戴对光线具有发散作用的凹透镜来矫正，则①图能正确表示近视眼的矫正情况．7. 如图所示是一款具有摄像功能的手机，其摄像头的镜头相当于一个________透镜，通过镜头所成的是________(选填“倒立”或“正立”)的________(选填“实像”或“虚像”)．【答案】(1). 凸(2). 倒立(3). 实像【解析】摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像．因此摄像时人或景物应在大于二倍焦距处．故答案为(1). 凸(2). 倒立(3). 实像【点睛】凸透镜的成像在实际生活中的应用非常广泛，很多光学器材都是利用凸透镜制成的：如幻灯机，投影仪、放大镜、显微镜、望远镜等．只不过是物距与焦距的关系不同，而出现了不同的像．8. 在“探究平面镜成像”的实验中，如果将蜡烛靠近平板玻璃，像的大小将________（选填“变大”、“变小”或“不变”）；在实验中如果把平板玻璃向右倾斜（如图），观察到蜡烛的像的大致位置在图中的________处（选填“A”或“B”）．【答案】(1). 不变(2). A【解析】根据根据平面镜中成像特点：物像大小相等可知，在“探究平面镜成像”的实验中，如果将蜡烛靠近平板玻璃，像的大小将不变，如图，作出蜡烛火焰关于平面镜的对称点，可知在实验中如果把平板玻璃向右倾斜（如图丙），观察到蜡烛的像的大致位置在图中的A处．二、选择题(每题3分，共30分)9. 彩色电视机荧光屏上呈现各种颜色，都是由三种基本色光混合而成的，这三种基本色光是（）A. 红橙黄B. 红绿蓝C. 橙靛紫D. 黄绿蓝【答案】B【解析】光的三原色是红、绿、蓝．光的三原色能组成各种色光．故选B．【点睛】本题考查了光的三原色和颜料的三原色，两者很相似，正确区分．10. 如图中是物体在平面镜中成像的情况，正确的是A. B. C. D.【答案】C【解析】【分析】像和物体关于平面镜对称，可以通过轴对称的方法来作图和判定，而且平面镜成的是虚像．【详解】由平面镜成像规律可知：平面镜成的是虚像，像和物体关于平面镜对称，我们可以选取“F”上几个特殊点，用刻度尺去找到其关于镜面对称点．也可将像将“F”沿镜面这条线对折，能重合的就是正确答案，故C正确．故选C．【点睛】该题考查平面镜成像时，像、物关于镜面对称的规律，可以用刻度尺去找几个特殊点的对称点，从而确定答案．11. 下列现象中，属于光的折射的是（）A. 透过草叶上的露珠看到了被放大的叶脉B. 从不同方向都看到了桌面上的苹果C. 在台灯下写字时，纸面上出现了手的影子D. 房间的墙壁上装有大的平面镜，增大了视觉空间【答案】A【解析】【分析】【详解】A．露珠相当于一个凸透镜，叶脉在凸透镜的一倍焦距以内，透过草叶上的露珠看到了被放大的叶脉，属于光的折射现象；B．从不同方向都看到了桌面上的苹果，这是苹果的表面较粗糙发生了漫反射；C．在台灯下写字时，纸面上出现了手的影子，这是由于光的直线传播，光照到不透明的物体上，在物体后面形成的黑暗区域；D．平面镜有成像作用、改变光路作用，房间的墙壁上装有大的平面镜，房间中的物体能成像，感觉象是增大了视觉空间．12. 如图所示现象中，由于光的反射形成的是 A. B. C. D.【答案】A【解析】试题分析：倒影是由于光的反射造成的；折断的铅笔是由于光的折射形成的；影子的形成原理是光的直线传播；彩虹的形成是光的折射造成的；故应选A ．考点：光现象13. 早在战国时期，我国古代著名教育家、思想家墨子就在研究小孔成像的现象。
2018年八年级物理全册 第四章 多彩的光 微专题3 光现象作图(一)讲义 (新版)沪科版
答图：
章 多彩的光 微专题3 光现象作图(一)
光学作图主要有根据光的反射(包括平面镜成像特点) 作图，光的反射与平面镜综合运用作图，主要考查学生的 识图，作图以及作图有关的综合解答能力．
类型一 利用光的反射定律作图 1. (2017·长春)画出如图甲中入射光线的反射光线，并 标出反射角的度数． 答图：
2. (2017·上海)在图中，根据给出的反射光线 OB 画出 入射光线 AO，并标出入射角的大小．
答图：
3. (2017·山西)如图所示，是光线经过平面镜反射后的 光路图，请你在图中适当的位置画出平面镜，并标出反射 角的度数．
答图：
类型二 根据平面镜成像的特点作图 4. (2017·衡阳)如图所示，A′B′是 AB 在平面镜中所成 的像，请画出平面镜的位置(保留作图痕迹)． 答图：
5. (2017·兰州)如图所示，在练功房一侧的墙壁上装有 一块平面镜，某同学从 A 点用一激光笔向镜面照射，在天 花板的 B 点看到一光斑，请画出该光斑形成的光路图．
答图：
ห้องสมุดไป่ตู้
类型三 平面镜成像与光的反射综合 6. 如图所示，在某房间的天花板上装有平面镜 M，S 为一灯泡，P 为不透明的墙．请画出灯泡发出的光经平面 镜反射后，能够照亮 P 墙右侧区域的光路图．
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 第四章 多彩的光 时间：45分钟 满分：100分 一、选择题(共10小题，每小题3分，共30分，其中1～8题每小题给出的四个选项中只有一个选项是正确的；9～10两小题有一个或一个以上的选项正确，全选对的得3分，选对但选不全的得1分，有错选或不选的得0分) 1．把一物体放在凸透镜前，在凸透镜另一侧12cm处得到缩小的像，该凸透镜的焦距可能是（ ） A．10cm B．12cm C．24cm D．5cm 2．光的世界变幻莫测、奥妙无穷。关于光现象，以下说法正确的是（ ） A．雨后彩虹是由光的反射形成的 B．借助放大镜看地图时，地图到放大镜的距离应略大于一倍焦距 C．照相时，被照者与相机的距离是在镜头的二倍焦距之外 D．光的三原色是红、黄、蓝 3．张老师在使用投影仪播放投影片时，屏幕上出现正常画面，这时一只小虫正好落在凸透镜的镜片上，则此时的画面（ ） A．几乎没有影响 B．画面上有一只小虫 C．画面上有小虫但不清晰 D．画面变得很模糊 4．在①小孔成像、②平面镜成像、③放大镜成像、④照相机成像、⑤幻灯机成像中（ ） A．成实像的是①②③ B．成虚像的是②③④ C．属于反射成像的是② D．属于折射成像的是①③⑤ 5．如图几个透镜中哪个是凹透镜（ ）
6．“影”是我们日常生活中常见的光现象。如做光学游戏时形成的“手影”；剧院放映的电影；湖岸景色在水中形成的倒影；春游时留下美好记忆的照片、摄影等。以下列出的“影”与物理知识对应不正确的是（ ） A．手影——光的直线传播 B．倒影——平面镜成像 C．电影——凸透镜成像 D．摄影——光的反射 7．下列说法中正确的是（ ） A．凸透镜只对平行光有会聚作用 B．反射光线与入射光线不在同一平面内 2
C．一束太阳光可以通过三棱镜分解为不同的色光 D．人离平面镜越远，人在平面镜中所成的像就越小 8．蜡烛通过凸透镜成像如图所示，利用这一成像原理制造的光学仪器是（ ）
A．放大镜 B．潜望镜 C．照相机 D．幻灯机 9．对下列四幅图阐述正确的是（ ）
A．近视眼成像在视网膜前，用凹透镜矫正 B．远视眼成像在视网膜后，用凸透镜矫正 C．显微镜的目镜相当于放大镜，物镜相当于摄像机的镜头 D．天文望远镜的目镜相当于放大镜，物镜相当于照相机的镜头 10．如图是凸透镜成实像时像距v和物距u的关系图像，分析图像可知（ ）
A．该凸透镜的焦距是10cm B．当物距u＝30cm时，像距v＝30cm C．物距增大时像距也增大 D．当物距u＝15cm时，成放大的像 二、填空题(共6小题，每空2分，共30分。请将正确答案填在题中的横线上) 11．人类在探索宇宙时，常常要借助 镜；观察微生物时，常常要借助 镜。 12．同学们在日常生活中常用手机进行“自拍”，“自拍”时，手机的镜头相当于一个 透镜，该透镜在日常生活中常用来矫正 (选填“近视眼”或“远视眼”)。 13．看电影时，因为电影幕布发生 反射，所以各个方向的观众都能看到画面；看话剧时，一位演员穿红色上衣，在蓝色灯光的照射下，观众看到她的上衣是 色的。 3
14．检修工人在查看线路密集的电路板时，为了看清线路的连接情况，常透过一个较大的透镜进行观察，这个透镜应该是 (选填“凸”或“凹”)透镜，工人看到的是放大的 (选填“实”或“虚”)像，电路板到透镜的距离应 。
15．“虚拟试衣镜”亮相南京国际软件产品博览会，该款“虚拟试衣镜”解决了购物者很难观察到试穿衣服时背面的情况，摄像头能够监视顾客的移动，并将衣服的背面展现给他们，如图所示。顾客离摄像头的距离应在 的范围，能形成 (选填“倒立”或“正立”)的实像。
16．体育运动中，科研人员经常利用频闪摄影对运动员的动作进行分析与指导。频闪摄影就是摄影光源在有节奏地闪光时，从光源射出的光线照射到运动员身上发生 射，又通过摄影机前的 镜成 像。观察图中照片，可知频闪摄影时要求背景较 (选填“亮”或“暗”)。 三、作图与实验探究题(共5小题，第17小题4分，第18小题4分，第19小题9分，第20小题7分，第21小题12分，共36分) 17．如图，一束光线AO沿垂直于水中的平面镜MN的方向由空气入射到水面上的O点。请画出光线AO射入水中的折射光线的大致方向及经平面镜反射后的反射光线。
18．如图，请画出从光源S发出的三条光线，经透镜折射后的传播方向。 4
19．一同学用“可乐瓶”做小孔成像实验，实验装置如图甲所示。 (1)请在甲图的半透明纸上画出蜡烛AB的像A′B′。 (2)该同学发现物体和小孔的位置固定后，像离小孔越远，像就越大。他测出了不同距离时的像的高度(见表)。请根据表中的数据，在乙图的坐标中画出h与s的关系图像。
像到小孔的距离s/cm 2.0 3.6 6.0 8.0 10.0 12.4 14.0
像的高度h/cm 1.0 1.8 3.0 4.0 5.0 6.2 7.0 (3)从图像中可看出h与s是什么关系？ 。 20．探究“凸透镜成像的规律”实验中： (1)小明用蜡烛、凸透镜和光屏做实验(如图)，要使蜡烛的像能成在光屏的中央，应将蜡烛向 调整。
(2)当物距小于焦距时，小明左右移动光屏均接收不到像，接下来他应该 (填字母代号)。 A．上下移动光屏去接收 B．将光屏放到凸透镜左侧去接收 5
C．取走光屏，直接通过凸透镜观察 (3)通过实验，小明总结的三个实验结论如下表，其中正确的实验序号是 。
实验 序号 物距(u) 像的性质 像距(v)
实虚 大小 正倒
1 u＞2f 实像 缩小 倒立 f＜v＜2f 2 f＜u＜2f 实像 放大 倒立 v＞2f 3 u＜f 虚像 放大 倒立 (4)小明又做了一次实验，首先在光屏上恰好得到一个清晰的像，然后，小明把自己的近视眼镜放在蜡烛和凸透镜之间且靠近凸透镜的位置，结果光屏上原来清晰的像变模糊了，若不改变蜡烛和凸透镜的位置，应将光屏向 (选填“远离”或“靠近”)凸透镜的方向移动，才能使蜡烛的像变清晰。 21．用焦距10cm的凸透镜做“探究凸透镜成像规律”的实验，如图所示。(凸透镜的位置固定不动)
(1)为了便于观察实验现象，实验环境应该 (选填“较亮”或“较暗”)一些，此实验过程中蜡烛燃烧后逐渐变短，则光屏上烛焰的像也将逐渐向 移动。 (2)记录实验数据如下表，请将所缺的实验数据和像的性质补充完整。 实验序号 物距u/cm 像距v/cm 像的性质 1 30 15 ① 2 20 20 倒立、等大的实像 3 15 ② 倒立、放大的实像 4 6 无 正立、放大的虚像 请根据实验序号1的成像规律，写出其在生活中的一个应用： 。 (3)若已在光屏上成清晰的像，此时用遮光布遮住凸透镜的下面小半部分，则所成的烛焰的像为 (选填“不完整的像”“亮度相同的完整像”或“亮度稍暗的完整像”)。 (4)晓红在早上9：00利用太阳光进行观察凸透镜焦点的活动，她将凸透镜与水平地面平行放置，调节凸透镜到地面的距离，直至地面上出现一个最小的亮点，她认为此点就是凸透镜的焦点。你认为她这种活动过程存在的问题是 。 四、简答题(共1小题，共4分。解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分) 22．小明与小华计划自制一个简易的显微镜，他们找到了一个短焦距的凸透镜A和一个长焦距的凸透镜B，并把两凸透镜安置在圆纸筒的两端，如图所示。小华同学拿着做好的显微镜来观察微小的物体后高兴地说道“成功了！”小明同学也拿过来观察一下，但他对着小物体观察时没有看到放大的像，当他举起看远处的景物后惊呼道“怎么是个望远镜啊？”你能帮他们分析一下这是怎么回事吗？ 6 7
答案 1.A 2.C 3A 4.C 5．C 6.D 7.C 8.A 9．ABD 10.AD 11．望远 显微 12.凸 远视眼 13．漫 黑 14.凸 虚 小于1倍焦距 15．大于2倍焦距 倒立 点拨：人通过摄像头成的像是缩小实像，所以摄像头相当于凸透镜，人到镜头的距离应大于2倍焦距，成倒立、缩小的实像，这个倒立的像通过计算机的处理变成正立的呈现在我们面前。 16．反 凸透 倒立、缩小的实 暗 17．如图所示。
18．如图所示。 19．(1)如图所示。 (2)如图所示。 (3)h与s成正比(或s＝2h) 点拨：(1)根据光沿直线传播的特点，从物体AB两点分别作出两条光线，经小孔后到达半透明纸后得出点A′和点B′，连接A′B′即为蜡烛AB所成的像。 8
20．(1)下 (2)C (3)1、2 (4)远离 21．(1)较暗 上 (2)①倒立、缩小的实像 ②30 照相机 (3)亮度稍暗的完整像 (4)凸透镜没有正对太阳光放置 22．显微镜有两组透镜。一组相当于一个投影仪，成倒立放大的实像；一组相当于一个放大镜，成正立放大的虚像，小华同学是把凸透镜B当作目镜的；而小明把凸透镜A当作目镜观察时，远处的物体通过凸透镜B成倒立缩小的实像，目镜的作用相当于一个放大镜，所以是望远镜。
