班级编号：汽车与交通工程学院带式运输机用单级直齿圆柱齿轮减速器课程设计行政班级姓名学号指导教师设计时间机械设计课程设计任务书一、课程设计的题目带式运输机用单级直齿圆柱齿轮减速器。
二、设计内容根据给定的工况参数，选择适当的电动机、选取联轴器、设计V带传动、设计单级斜齿圆柱齿轮传动（所有的轴、齿轮、轴承、减速箱体、箱盖以及其他附件）和与输送带连接的联轴器。
传动图如图1所示。
图1 传动图三、原始数据运输带拉力F=4250（N）运输带速度V=1.3（m/s）滚筒直径D=305（mm）四、设计条件1）工作条件：载荷有轻微冲击，单向旋转；齿轮使用寿命为10年（每年工作300天），两班工作制，轴承使用寿命不小于15000小时2）运输带速度误差：±5%四、设计成果要求设计成果要求如表1所示。
目录第一部分系统总体方案设计 (1)1.1传动方案的特点 (1)1.2计算传动装置总效率 (1)第二部分电动机的选择及减速器相关性能参数计算 (2)2.1电机输出功率计算 (2)2.2电机的选择 (2)2.3 传动比的计算 (2)第三部分计算传动装置的运动和动力参数 (3)第四部分 V带的设计 (5)第五部分齿轮的设计 (6)第六部分传动轴的设计 (12)6.1 输入轴的设计 (12)6.2 输出轴的设计 (13)第七部分键连接的选择及校核计算 (15)7.1 输入键的选择及校核 (15)7.2输出键的选择及校核 (15)第八部分联轴器的选择 (16)第九部分轴承的选择及校核 (16)9.1 输入轴的轴承选择及校核 (16)9.2 输出轴的轴承选择及校核 (17)第十部分减速器的润滑和密封 (18)第十一部分减速器附件 (19)第十二部分箱体的主要结构尺寸 (20)设计小结 (21)参考文献 (22)第一部分系统总体方案设计1.1传动方案特点1.组成：传动装置由电机、V带、减速器、工作机组成。
2.特点：齿轮相对于轴承对称分布。
课程设计用于带式运输机传动装置的一级圆柱齿轮减速器

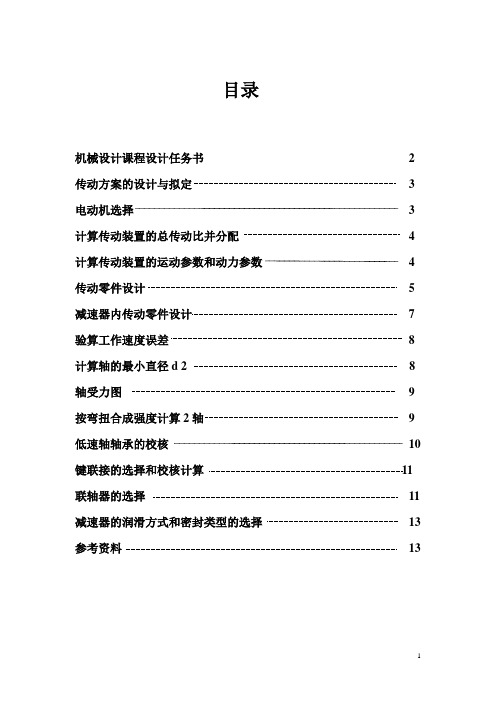

目录机械设计课程设计任务书 2 传动方案的设计与拟定 3 电动机选择 3 计算传动装置的总传动比并分配 4 计算传动装置的运动参数和动力参数 4 传动零件设计 5 减速器内传动零件设计7 验算工作速度误差8 计算轴的最小直径d 2 8 轴受力图9 按弯扭合成强度计算2轴9 低速轴轴承的校核10 键联接的选择和校核计算11 联轴器的选择11 减速器的润滑方式和密封类型的选择13 参考资料13II —P224题目1 设计用于带式运输机的一级圆柱齿轮减速器。
1 V 带传动2 运输带3 一级圆柱齿轮减速器4 联轴器5 电动机6 卷筒运输带工作拉力F/N ：1500 运输带工作速度)(1-⋅s m v ：1.70卷筒直径D/mm ：260工作条件：连续单向运转，载荷平稳，空载起动，使用期限10年，小批量生产，两班制工作，运输带速度允许误差为%5±传动方案的设计与拟定传动简图如下：1 V 带传动2 运输带3 一级圆柱齿轮减速器4 联轴器5 电动机6 卷筒此传动方案选用了V 带传动和闭式齿轮传动。
V 带传动布置于高速级，能发挥它的传动平稳、缓冲吸振和过载保护的优点，但此方案的结构尺寸较大；V 带传动也不适宜用于繁重工作要求的场合及恶劣的工作环境。
计算及说明一．选择电动机（1） 选出择电动机类型：按工作要求选用Y 系列全封闭自扇冷式笼型三相异步 电动机，电压380V 。
（2） 选择电动机容量：按II —P11式（2—1），电动机所需工作功率为ηWd P P =按II —P11式（2—2），工作机所需功率为1000FvP W = kW 传动装置的总效率为543321ηηηηηη⋅⋅⋅⋅=按II —P12表2—3，确定各部分效率：V 带传动效率96.01=η，滚动轴承传动效率（一对）99.02=η，闭式齿轮传动效率97.03=η5，联轴器效率99.04=η，传动滚筒效率96.05=η，代入得863.096.099.0975.099.096.03=⨯⨯⨯⨯=η所需电动机功率为 87.21000==ηFvP d kW因载荷平稳，电动机额定功率ed P 略大于d P 即可。
机械设计课程设计-带式运输机上的单级圆柱齿轮减速器设计
４、时间：12月22~1月9号。
课程设计完成后进行答辩。
第二章传动方案的分析与拟定本设计采用带传动和单级圆柱齿轮传动，传动见图如图２－１。
第三章电动机的选取计算一、电动机的选取：1、选择电动机类型：按工作要求选用Y系列全封闭自扇冷式笼型三项异步电动机，电压380V2、选择电动机容量：运输带拉力F=2300N，运输带速度m/s，工作机所需功率为：图6-1-1C 、计算轴的受力： 受力图见图6-1-2：图6-1-2D 、 计算轴承的支反力： Z 方向的支反力：14271898.3898.3221=⨯-⨯=+Z Z Z F F F ⇒kNF kN F Z Z 949.1949.121==X 方向的支反力： 055.27237.1235097.114271488.1488.1097.1221=⨯-⨯-⨯+⨯=++x x x F F F ⇒kNF kN F x x 311.1702.121==E 、扭矩校核：如图6-1-3所示：图6-1-3[]MPa W M n 451037.1073max=≤⨯==τπτkNF kN F Z Z 949.1949.121==kNF kN F x x 311.1702.121==⇒mm d D 25125.9451037.107133=<=⨯⨯≥π 扭矩校核合格。
F 、画轴弯矩图：简易法做出弯矩图，如下，YZ 面内弯矩图：mm N M YZ ⋅/，见图6-1-4；XY 面弯矩图：/xz M N mm ⋅，见图6-1-5;合成弯矩图：m N M n ⋅/，见图6-1-6 ；图6-1-4图6-1-5图6-1-6当量弯矩Me 的计算：材料40Cr ，许用应力值：用插入法由表查得：[]MPa b 881=-σ []MPa b 1480=σ 应力校正系数：59.014888==α 当量弯矩()22T M Me n α+=其中为对应扭矩。
为应力校正系数，为合成弯矩，T αM 与扭矩合成的59.0=α当量弯矩图，见图6-1-7，m N M e ⋅/：图6-1-7G 、校核轴颈的危险截面：危险截面取图6-1-1中所示，1、2、3、4四个危险截面，计算轴径：[]mm mm M d b e 2558.21881.01059.7804.11.004.133311<=⨯⨯=⨯=-σ（键槽处以应力集中，故轴径应增大4%）[]mm mm M d b e 30565.23881.01015.1151.033312<=⨯⨯=⨯=-σ[]mm mm M d b e 35300.24881.010248.1261.033313<=⨯⨯=⨯=-σ[]mm mm M d b e 42164.25881.01023.1401.033314<=⨯⨯=⨯=-σ二、低速轴的设计： 1、低速轴材料的选择：选材为45钢，调质处理， 系数A 取115，[]MPa 35=τ 2、初步估算轴径：mm n P A d 87.4242.70649.3115332==≥∏∏ 有键槽存在，增大4%，mm d d 58.4404.12'2== 圆整到45mm3、初选深沟球轴承：6311，55d =，D=10，B=214、轴的结构设计： A 、计算齿轮受力： 切向力：T 36.10722⨯所以：在强度上合格。
机械设计课程设计设计带式运输机的一级圆柱齿轮减速器
机械设计课程设计--设计带式运输机的一级圆柱齿轮减速器单级圆柱斜齿轮设计计算说明书学院：班级：年级：姓名：学号：机械设计课程设计计算说明书一、设计的题目、数据及要求 (3)二、电动机的选择 (4)三、普通V带的设计 (5)四、齿轮传动的设计 (6)五、齿轮轴的设计 (8)六、输出轴的设计 (11)七、设计小结 (15)一、设计题目：设计带式运输机的一级圆柱齿轮减速器1、传动方案图：F2、原始数据：3、工作条件：连续单向运转，载荷平稳；空载启动；使用期8年，小批量生产，两班制工作，输送带允许误差为±5%4、设计工作量：（1）减速器装配图一张（2）零件图若干（3）设计说明书一份二、电动机选择计算内容计算说明结果1电动机选择1、电动机类型和结构的选择：选择Y系列三相异步电动机。
2、电动机容量选择：电动机所需工作功率为：Ｐ工作＝ＦV/1000=（1450×1.6）/1000=2.17KW因此，由电动机至运输带的传动总效率为：η总=η带×η²轴×η齿×η联×η滚式中η带、η轴、η齿、η联、η滚分别为带传动、轴承、齿轮传动、联轴器和卷筒的传动效率η总=0.95×0.98²×0.97×0.99×0.96=0.84所以：电机所需的工作功率：P额=Ｐ工作÷η总=2.17÷0.84=2.58KW查机械设计手册得，YL100-2符合电动机选择YL100-22确定各个轴，齿轮，带轮的传动比i及转数n，扭矩Tn滚=60×1000V/（πD）=(60×1000×1.55)/（250π）=118.41 r/mini带=2.2三、V带的设计四、齿轮传动的设计五、齿轮轴的设计六、输出轴的设计参考资料《机械设计基础》第3版郭仁生主编清华大学出版社《机械制图》杨老记马英主编机械工业出版社《机械课程设计简明手册》罗素君朱诗顺主编化学工业出版社七、设计小结：在设计过程中培养了自己的综合运用机械设计课程及其他课程理论知识和利用生产时间知识来解决实际问题的能力，真正做到了学以致用。
单级圆柱齿轮减速器 设计书
单级圆柱齿轮减速器设计书课程设计题目：设计带式运输机传动装置1已知条件：运输带工作拉力 F = 3200 N。
运输带工作速度 v= 2 m/s滚筒直径 D = 375 mm工作情况两班制，连续单向运转，载荷较平稳。
，室，工作，水分和灰度正常状态，环境最高温度35℃。
要求齿轮使用寿命十年。
一、传动装置总体设计一、传动方案1）外传动用v带传动2）减速器为单级圆柱齿轮齿轮减速器3）方案如图所示二、该方案的优缺点：该工作机有轻微振动，由于V带有缓冲吸振能力，采用V带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用V带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。
减速器部分单级渐开线圆柱齿轮减速器。
轴承相对于齿轮对称，要求轴具有较大的刚度。
原动机部分为Y系列三相交流异步电动机。
总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。
计算与说明（一）电机的选择工作机所需要的功率 P w =F ×v=6400w =6.4 kw m in .110134.014.36.1•-=⨯==R D V n π 传动装置总效率：η总=η带轮×η齿轮×η轴承×η轴承×η联轴器=0.95×0.97×0.99×0.99×0.99=0.89电机输出功率 P =P w/η总= 7.11 kw所以取电机功率P =7.5kw技术数据： 额定功率 7.5 kw 满载转速 970 R/min额定转矩 2.0 n •m 最大转矩 2.0 n •m选用Y160 M-6型外形查表19-2（课程设计书P 174）A:254 B:210 C:108 D:42 E:110 F:12 G:37H:160 K:15 AB:330 AC:32 AD:255 HD:385 BB:270 L:600二、 V 带设计总传动比 6.959.9101970≈===n i nm 定 V 带传动比i 1=3.2定 齿轮传动比i 2=3外传动带选为V 带由表12-3（P 216）查得K a =1.2P ca =K a ×P = 1.1×7.5=9KW所以 选用B 型V 带设小轮直径d 1=125 d 1/2＜Hs m d n V a ⋅-=⨯⨯⨯=⨯⋅⋅=11116100060125970100060ππ大带轮直径 d 2=i 1×d 1=3.2×125=439.6所以取d 2=400所以 i 1=d 2/d 1=3.2所以大带轮转速n 2=n 1/i 1=303(R/min)确定中心距a 和带长L 00.7（d 1+d 2）≤a ≤2（d 1+d 2）367.5≤a ≤1050 所以初选中心距 a 0=5002)()(22221210d d d d L a ++++=π=1861 查表12-2（P 210）得L 0 =2000 中心距mm a L L a d 5.569218612000500200=-+=-+= 中心距调整围a max =a+0.03l d =629.5a min =a －0.015l d =539.5小带轮包角 ︒≥︒=︒⨯--︒≈1207.1663.57180121a d d α确定V 带根数Z 参考12-27 取P 0=1.32KW由表12-10 查得△P 0=0.11Kw由查表得12-5 查得包角系数K ≈0.96由表12-2(P 210)查得长度系数K L =1.06计算V 带根数Z ，由式（5-28机设）97.413.195.0)3.013.2(75.9)(00≈⨯⨯+=∇+≥K K P P PL caZ α 取Z=5根计算单根V 带初拉力F0，由式（12-22）机设。
带式运输机的一级圆柱(或圆锥)齿轮减速器课程设计书
课程设计说明书目录一、设计课题及主要任务 (2)二、传动方案拟定 (2)三、电动机的选择 (4)四、确定传动装置的总传动比和运动（动力）参数的计算 (5)五、V带的设计 (7)六、齿轮传动的设计 (9)七、轴的设计 (12)八、箱体结构设计及附件选择 (22)九、键联接设计 (25)十、轴承设计 (26)十一、密封和润滑的设计 (27)十二．联轴器的设计 (27)十三、设计小结 (28)附：参考资料 (30)一、设计课题及主要任务：1、设计课题：设计用于链式传送设备或带式运输机的一级圆柱（或圆锥）齿轮减速器。
2、设计内容：①传动方案的拟定及说明（附图）；②运动学计算（电动机功率计算、传动比计算、运动及动力参数计算）；③直尺圆柱（或圆锥）齿轮传动件设计计算（选材、确定尺寸）；④轴的初步设计；⑤选择联轴器和轴承；⑥轴的结构设计（附结构简图）；⑦选择轴承、齿轮处的配合；⑧编写设计计算说明书、设计小结。
3、设计任务：①减速器装配图一张：只画俯视图（A3）；②零件图一张：大圆柱（圆锥）齿轮轴（A3）或大圆柱（圆锥）齿轮（A3）；③设计计算说明书一份。
4、设计要求：①图面整洁、符合各项标准规范要求；②设计说明书要求字迹工整、清洁，插图规范。
5、设计进度计划：①总体计算和传动件参数计算；②轴与轴系零件的设计；③轴、轴承、联轴器、键的校核及草图绘制；④装配图、零件图的绘制及计算说明书的编写。
6、设计时间：2010年10月11日至2010年11月5日设计项目计算过程及说明主要结果二、传动方案拟定1、工作条件2、原始数据运输机连续工作，单向运转。
减速器小批量生产，运输带允许速度误差为±5%。
原始数据运输带拉力F（N）19003、方案拟定运输带速度V（m/s） 1.6卷筒直径D（mm）400每天工作时间h 24①传动方案分析：机器一般是由原动机、传动装置和工作装置组成。
传动装置是用来传递原动机的运动和动力、变换其运动形式以满足工作装置的需要，是机器的重要组成部分。
带式输送机传动系统设计单级直齿圆柱齿轮减速器设计
课程设计任务书设计题目：带式输送机传动系统设计（一级直齿圆柱齿轮减速器及带传动）传动简图：1.电动机2.V带3.减速箱4.联轴器5滚筒 6.输送带原始数据：（已知条件）说明：1.单向运转，有轻微振动；2.每年按300个工作日计算，每日工作二班。
完成日期:________年____月_____日设计指导教师：_________ ______年____月____日任课教师:__________ __________年____月____日评分与评语:________________________________（二）设计内容1、电动机的选择及运动参数的计算2、V带的传动设计；3、齿轮传动的设计；4、轴的设计；5、联轴器的选择；6、润滑油及润滑方式的选择；7、绘制零件的工作图和装配图(1)、减速器的装配图(2)、绘制零件的工作图注：装配图包括：尺寸标注、技术要求及特性、零件编号、零件明细表、标题栏。
零件的工作图包括：尺寸的标注、公差、精度、技术要求。
10、编写设计说明书(1)、目录；(2)、设计任务书；(3)、设计计算：详细的设计步骤及演算过程；(4)、对设计后的评价；(5)、参考文献资料。
（三）设计工作量1.减速器总装图一张2.零件图二张3.设计说明一份。
目录设计任务书……………………………………………………………传动方案说明…………………………………………………………电动机的选择…………………………………………………………传动装置的运动和动力参数…………………………………………传动件的设计计算……………………………………………………轴的设计计算…………………………………………………………联轴器、滚动轴承、键联接的选择…………………………………减速器附件的选择……………………………………………………润滑与密封……………………………………………………………设计小结………………………………………………………………参考资料……………………………………………1N =h njL 60=60×243.33×1×（7×300×16）=4.9×810 2N =1N /i=4.9×810/4=1.225×810 查课本图10.27得1NT Z =0.95，2NT Z =1.06。
带式运输机上的单级圆柱齿轮减速器设计毕业设计
目录第1章任务书说明 (3)第2章带式输送机传动装置设计 (4)2.1传动方案的确定 (4)2.2电动机型号的确定 (5)2.3传动装置运动以及动力计算 (6)2.3.1计算总传动比 (7)2.3.2计算分配传动比 (8)2.3.3计算动力参数 (8)2.4传动零件的设计计算 (9)2.4.1带轮机构的设计 (9)2.4.2齿轮机构的设计 (12)2.4.3联轴器型号的确定 (15)2.4.4滚动轴承的选择与计算 (17)2.4.5轴的计算设计与校核 (24)2.4.6平键型号的确定与位置设计 (26)2.5减速器箱体的计算与设计 (29)2.6 润滑方式的确定与润滑油牌号的选择 (30)2.7 密封方式的选择 (31)2.8生成总装图、零件图第3章结论 (31)参考文献 (32)附件 (32)任务书一、课程设计题目：《带式运输机上的单级圆柱齿轮减速器设计》二、课程设计进行的日期：年月日起至年月日止四、任务书的内容：1、目的（1）通过课程设计培养正确的设计思想，掌握机械设计的基本方法，巩固、提高及综合运用本课程及先修课程的理论知识，结合生产实际知识，训练分析和解决一般工程实际问题的能力。
（2）进行工程设计的基本技能训练，培养和提高计算、绘图、运用设计资料、手册、图表、国家标准和规范以及使用经验数据、进行经验估算和处理数据的能力。
2、任务：根据以下所给数据，设计带式运输机上的单级圆柱齿轮减速器。
原始数据：1—电动机 2—V带传动 3—单级圆柱齿轮减速器 4—联轴器 5—卷筒 6—运输带设计数据：（数据编号 A2 .）数据编号A1 A2 A3 A4 A5 A6 A7 A8 A9 运输带工作拉力1 200 1500 1 8002 000 2 200 2 500 3000 3500 4000F/N运输带工作速度 1.2 1.2 1.2 1.5 1.5 1.5 1.1 1.1 1.1工作条件：1、连续单向运转，载荷有轻微振动，室外工作，有粉尘；2、运输带速度允许误差±5 %；3、两班制工作，3年大修，使用期10年。
带式输送机传动装置设计一级圆柱齿轮减速器设计
带式输送机传动装置设计一级圆柱齿轮减速器设计一、引言带式输送机是目前应用较广泛的一种连续输送装置，它广泛应用于石油、化工、煤炭、冶金、建材等行业。
传动装置是带式输送机的重要组成部分，其中一级圆柱齿轮减速器是常见的一种传动装置。
本文将对一级圆柱齿轮减速器的设计进行详细阐述。
二、设计原理一级圆柱齿轮减速器是一种常见的传动装置，其主要由电机、输入轴、输出轴、圆柱齿轮、轴承和外壳等组成。
其传动原理是通过电机驱动输入轴，输入轴带动圆柱齿轮旋转，齿轮传动力量到输出轴，从而实现带式输送机的运转。
三、设计步骤1.确定设计参数：根据带式输送机的要求和工作条件，确定齿轮减速器的传动比、输出转速、输入功率等参数。
2.选取齿轮参数：根据传动比，可以通过传动计算公式计算出圆柱齿轮的模数、齿数等参数。
同时，还需要考虑齿轮材料的选择，一般选用优质合金钢制造。
3.设计轴承：根据输出轴的转矩和转速，选择合适的轴承类型和规格。
轴承的选取应考虑到齿轮减速器的使用寿命和运转平稳性。
4.安装布置：根据齿轮减速器的总体尺寸和输送机的布局，合理安排齿轮减速器的安装位置和连接方式。
同时，还需要考虑到齿轮减速器与输送机其他部件的配合和连接。
5.强度计算：对齿轮减速器的主要零部件进行强度计算，包括输入轴、输出轴、圆柱齿轮等。
计算应考虑到传动过程中的动载荷和静载荷，确保其强度满足要求。
6.结构设计：根据设计要求和计算结果，合理设计齿轮减速器的结构和尺寸。
包括各零部件的形状和连接方式，以及外壳的设计。
7.摩擦与润滑设计：对齿轮减速器的摩擦和润滑进行设计。
根据工作条件和使用要求，选择适当的润滑方式和润滑剂。
8.优化设计：根据实际情况，对齿轮减速器的设计进行优化。
包括减小尺寸、减轻重量、提高效率和降低噪音等。
四、设计注意事项1.齿轮副的选材应考虑到传动的可靠性和寿命，在选择合金钢时应注意其热处理性能和表面硬度。
2.输入轴和输出轴的设计要满足强度和刚度要求，通常采用圆柱形或棱柱形。
设计一台带式运输机中使用的单级直齿圆柱齿轮减速器
目录设计课题 (1)设计说明 (3)一、设计简述 (3)二、电动机选择 (3)三、确定传动装置的总传动比和分配各级传动比 (5)四、传动装置的运动和动力设计 (6)五、箱体结构设计 (8)六、键联接设计 (8)七、密封和润滑的设计 (9)八、联轴器的设计 (10)九、设计小结 (10)设计课题设计一台带式运输机中使用的单级直齿圆柱齿轮减速器。
原始数据：运输带传递的有效圆周力F=4000N ，运输带速度V =0.75m/s ，滚筒的计算直径D=300mm ，原动机为电动机，齿轮单向传动，有轻微冲击，工作时间10年，每年按300天计，单班工作（每班8小时）。
设计任务要求：1. 画出装配图一张，1号图纸2. 零件图一张，3号图3. 设计说明书一份 带式运输机传动示意图电机带传动单级齿轮减速器链传动联轴器滚筒运输带I 轴II 轴III 轴F VD设计说明一、设计简述采用Ｖ带传动与齿轮传动的组合，即可满足传动比要求，同时由于带传动具有良好的缓冲，吸振性能，适应大起动转矩工况要求，结构简单，成本低，使用维护方便。
二、电动机选择1、电动机类型和结构的选择：选择Y系列三相异步电动机，此系列电动机属于一般用途的全封闭自扇冷电动机，其结构简单，工作可靠，价格低廉，维护方便，适用于不易燃，不易爆，无腐蚀性气体和无特殊要求的机械。
2、电动机容量选择：电动机所需工作功率为：式（1）：Ｐd＝ＰＷ／ηa (kw)由式(2)：ＰＷ＝Ｆ·V/1000 (KW)因此 Pd=F·V/1000ηa (KW)由电动机至运输带的传动总效率为：η总=η１×η２4×η３×η４×η5式中：η1、η2、η3、η4、η5、η6分别为v带传动、轴承、齿轮传动、链传动、联轴器和卷筒的传动效率。
取η１=0.96，η２＝0.98，η３＝0.97，η４＝0.97η5 =0.99. η6=0.96。
则：η总=0.96×0.984×0.97×0.97×0.99×0.96=0.79所以：电机所需的工作功率：Pd = F·V/1000η总=(4000×0.75)/(1000×0.79)=3.8(kw)3、确定电动机转速卷筒工作转速为：n卷筒＝60×1000·V/（π·D）=(60×1000×0.75)/（300·π）=47.8 r/min根据手册中表推荐的传动比合理范围。
