惯性导航技术的发展及其应用
超高精度MEMS惯性导航系统研究
超高精度MEMS惯性导航系统研究随着科技的发展和应用的深入，惯性导航系统在多个领域得以广泛应用，如军事、民用航天、航空、海洋测绘、智能车辆等。
其中，MEMS惯性导航系统因为其小型化、集成化、低功耗、高精度等优点，成为了近年来重要的研究方向和应用领域。
一. MEMS惯性导航系统及其重要性MEMS惯性导航系统是一种利用微机电系统（MEMS）芯片实现导航、定位和姿态控制的技术，其使用惯性传感器来检测物体的运动状态，以实现导航和航迹测量。
该系统由加速度计和陀螺仪组成，具有较高的稳定性和精度，能够满足在复杂环境下的导航需求。
MEMS惯性导航系统在飞行器、导弹、舰船、无人机等多个领域得到广泛应用。
在航空领域，MEMS惯性导航系统可以降低飞行器的依赖于卫星导航系统的程度，提高飞行器的精度和可靠性。
在海洋测绘领域，MEMS惯性导航系统可以实现船舶的自主导航和定位。
在智能车辆领域，MEMS惯性导航系统可以实现车辆的姿态控制和车辆路径规划。
二. MEMS惯性导航系统的研究进展MEMS惯性导航系统的研究已经取得了不少进展，其中最主要的不仅是研究了MEMS元件的制备、设计和优化方法，而且重点是提高惯性传感器和导航算法的精度和可靠性。
（1）MEMS元件制备技术的研究MEMS惯性导航系统的核心元件是加速度计和陀螺仪，研究人员通过探索各种工艺方法，努力提高加速度计和陀螺仪的精度和空间分辨率。
一般来说，MEMS里的惯性传感器包括加速度计和角速度计。
原则上角速度计的灵敏度要高于加速度计，这样就会导致较高的姿态稳定和角度读数的理想情况。
而加速度计对加速度和位置变化的读取具备高精度的优势。
研究人员在元件制备过程中的相应技术方案上不断优化，使得MEMS惯性导航系统随着等越来越适应目前多种实际的应用基础设施和技术应用。
（2）导航算法的研究在MEMS惯性导航系统中，导航算法决定着其导航精度和可靠性的高低。
目前，导航算法主要包括基于传感器模型的动态位置估计算法、基于卡尔曼滤波（Kalman filter）的状态估计算法和基于系统辨识（system identification）的状态估计算法。
惯性导航概述 - 惯性导航概述
课程教学内容介绍
惯性导航基础 基本概念、导航参考基准描述、导航坐标系
惯性级加速度计 基本原理、性能指标、基本结构、再平衡回路
惯性级陀螺仪 基本原理、性能指标、挠性陀螺、激光陀螺
课程教学内容介绍
惯性平台 平台作用、工作原理、控制回路分析、平台结构
惯性导航原理 舒勒回路、导航方程、力学编排方程
惯导基本原理
加速度分解及速度参数计算
VE VE0
t
0 aE dt
t
VN VN0
0 aN dt
VU VU0
t
0 aU dt
惯导基本原理
位置参数计算
0
t
VE
dt
0 (R h) cos
0
t VN dt 0 Rh
h h0
t
0VU dt
惯导基本原理
基本原理
惯导基本原理
舰船导航
分类： 陆地导航
航空导航 航天导航
按技术分
惯性导航 无线电导航 多普勒雷达导航 卫星导航 天文导航 地形辅助导航 组合导航
惯导基本原理
基本概念 利用惯性测量元件（陀螺、加速度计）测量载体相对惯性空
间的角运动参数和线运动参数，在给定运动初始条件下，经导 航解算得到载体速度、位置及姿态和航向的一种导航方法。
基本结论
★导航依据→牛顿第二定律（惯性系） ★导航方法→基于加速度的积分推算 ★导航精度→加速度的精确测量
惯导基本原理
主要特点
★自主性强、隐蔽性好 ★抗干扰力强、适用条件宽 ★ 导航参数丰富、数据更新率高 ？导航误差随时间积累、平面导航而不是立体导航 （高度通道发散）
惯导基本原理
基本组成
IMU CDU
《惯性导航原理》课件
课程目标
01
掌握惯性导航的基本原理和技术 特点。
02
了解惯性导航在各个领域的应用 情况。
探讨惯性导航的未来发展趋势和 挑战。
03
提高学生对导航技术的兴趣和认 知水平，为未来的学习和职业发
展打下基础。
在深空探测任务中，惯性导航系统为 航天器提供连续、高精度的位置和速 度信息，确保航天器在深空中的精确 导航和科学数据采集。
地球物理学研究
在地球物理学研究中，利用惯性导航 系统进行地震数据采集和地壳运动监 测，推动地质灾害预警和地球科学研 究。
05
惯性导航技术发展
技术现状
惯性导航技术已广泛应用于军事、航 空、航海等领域。
与其他导航手段融合
研究如何更好地将惯性导航与其他导 航手段（如GPS、北斗等）进行融合 ，实现优势互补。
人工智能与大数据的应用
讨论如何利用人工智能和大数据技术 对惯性导航数据进行处理和分析，提 高导航性能。
THANKS
感谢观看
潜艇导航
在潜艇导航中，惯性导航系统用于长时间隐蔽航行，提供连续的定 位信息，保障潜艇作战和战略威慑能力。
无人机导航
无人机依靠惯性导航系统进行长航程、长时间飞行，实现复杂环境 下的精确导航和任务执行。
民用应用
航空交通管制
在航空交通管制中，惯性导航系统为飞机提供精确的位置和速度 信息，确保空中交通安全有序。
的组合方法。
陀螺仪与加速度计
深入探讨了陀螺仪和加速度计的工作 原理、分类及优缺点。
误差分析与校正
讨论了惯性导航中常见的误差来源及 其校正方法。
惯性导航系统
惯性导航系统导航系统在现代社会中扮演着至关重要的角色，无论是在陆地、海上还是空中，人们都依赖于导航系统来确定位置、规划航线和安全导航。
而在导航系统中，惯性导航系统被广泛运用，它以其独特的技术和功能在各个领域中发挥重要作用。
一、惯性导航系统的基本原理惯性导航系统是一种不依赖于外部参考的导航系统，它依靠惯性传感器实现位置和速度的确定。
惯性导航系统由三个基本部分组成：陀螺仪和加速度计以及计算单元。
陀螺仪用于测量角速度，而加速度计用于测量线加速度。
通过对这些测量数据进行积分和计算，惯性导航系统能够提供准确的位置、速度和航向信息。
二、惯性导航系统的优势相比于其他导航系统，惯性导航系统具有许多独特的优势。
首先，惯性导航系统没有对外部环境的依赖，可以在任何环境和天气条件下工作。
这使得它在航空、航海和军事领域中得到广泛应用，尤其是在恶劣的气候和极地环境下。
其次，惯性导航系统具有高精度和快速响应的特点，能够提供准确的位置和速度信息，对导航的实时性要求高的场景非常有优势。
此外，惯性导航系统体积小、质量轻，对设备和空间要求相对较低，便于安装和集成。
三、惯性导航系统的应用领域惯性导航系统在航空、航海和军事领域中得到广泛应用。
在航空领域，飞机上配备了惯性导航系统可以实时获取飞机的位置、速度和姿态信息，为飞行员提供准确的导航指引。
航海领域中，惯性导航系统可以帮助船舶确定位置和航向，提供给船员准确的航行信息。
而在军事领域中，惯性导航系统则被用于导弹、导航、战斗机和潜艇等武器装备中，帮助军事行动实现精确和长程的导航目标。
四、惯性导航系统的未来发展随着科技的不断进步，惯性导航系统也在不断演进和改进。
传统的惯性导航系统依靠陀螺仪和加速度计进行姿态测量，虽然具有高精度和可靠性，但体积较大、制造和维护成本较高。
近年来，光纤陀螺仪和微机电系统（MEMS）等新技术的应用，使得惯性导航系统体积更小、成本更低，且具备相当的准确度。
此外，惯性导航系统与全球定位系统（GPS）等导航系统的融合也越来越广泛，通过多传感器的数据融合，提高导航系统的可用性和鲁棒性。

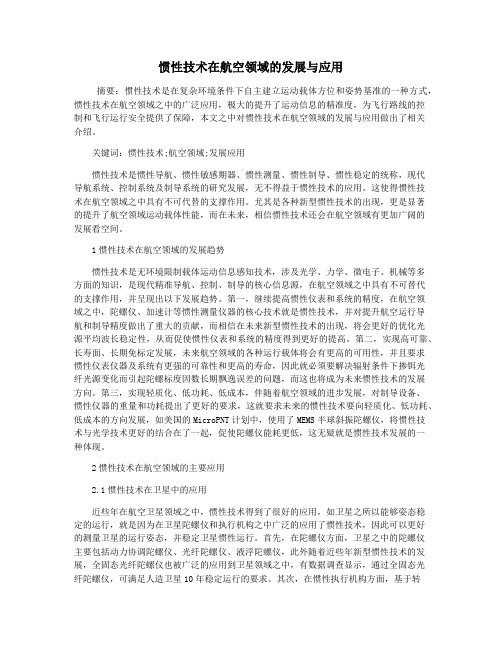

惯性技术在航空领域的发展与应用
