基于solidworks参数化的建模思路及方法
第2章SolidWorks课件参数化草图绘制分析
2.5 草图的几何关系
几何第2关章S系olidW是ork指s课件各参数几化草何图绘元制分素析 或几何元 素与基准面、轴线、边线或端点之间的 相对位置关系。 2.5.1 自动添加几何关系
自动添加几何关系是指在绘图过程 中，系统会根据几何元素的相对位置， 自动赋予几何意义，不需要另行添加几 何关系。
自动添加几何关系的方法是：
SolidWorks中的尺寸标注是一种参数 式的软件，即图形的形状或各部分间的相 对位置与所标注的尺寸相关联，若想改变 图形的形状大小或各部分间的相对位置，
2.4 草图的尺寸标注（续）
只要改变所第2标章S注olidW的orks尺课件寸参数就化草可图绘完制分成析 。 2.4.1 标注尺寸的方法 1.线性尺寸的标注
2.4 草图的Leabharlann 寸标注（续）2.4.2 修改尺寸的方法 第2章SolidWorks课件参数化草图绘制分析 在绘制草图过程中，为了需要的图形
常常需要修改尺寸。 1. 修改尺寸数值
2.4 草图的尺寸标注（续）
2. 修改尺寸属性 第2章SolidWorks课件参数化草图绘制分析 SolidWorks2008取消了尺寸属性对
线性尺寸一般分为水平尺寸、垂直尺 寸或平行尺寸3种。
2.4 草图的尺寸标注（续）
第2章SolidWorks课件参数化草图绘制分析
2.4 草图的尺寸标注（续）
2. 角度尺寸的标注 角度尺第2寸章So分lidW为orks两课件种参数：化草一图绘种制分是析 两直线间
的角度尺寸，另一种是直线与点间的角度 尺寸。
2.1 草图的基本知识(续）

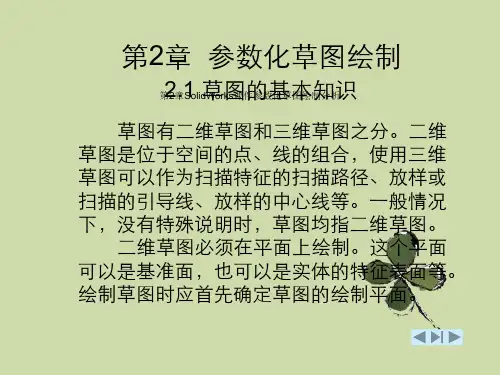

2.1.1 草图绘制基本操作 第2章SolidWorks课件参数化草图绘制分析 建立特征前必须先绘制草图，进入
solidworks曲面建模思路和顺序
solidworks曲面建模思路和顺序SolidWorks是一种功能强大的三维机械设计软件，可以进行曲面建模。
曲面建模是汽车、飞行器、数码产品等许多行业的设计师所必需的技能，它可以帮助设计师轻松地创建复杂的曲面形状。
本文将介绍solidworks曲面建模的思路和顺序。
一、曲面建模思路1.确定设计目标：在开始曲面建模之前，需要明确设计目标和要实现的功能。
这将有助于确定所需的曲面形状，从而使设计工作更顺利。
2.构建基础形状：在开始对目标进行曲面建模之前，需要先构建一些基础形状。
这些形状可以作为曲面建模的基础，帮助您更好地实现设计目标。
3.确定曲面形状：一旦有了基础形状，就可以开始确定曲面形状。
这可以通过使用SolidWorks的曲面工具来实现。
4.细化模型：完成基本曲面后，需要进一步细化模型。
这包括增加细节和进行调整，以确保模型符合要求。
5.处理表面质量：在完成曲面建模之后，需要确保表面质量良好。
这可以通过使用SolidWorks的表面质量分析工具来完成。
二、曲面建模顺序1.创建基础形状：首先，要创建适当的基础形状，最好使用SolidWorks设计的独创部件。
这会为您提供一个起点。
2.使用曲面工具：接下来，使用SolidWorks曲面工具创建您所需的曲面。
在这个过程中，可以从基础形状中提取曲面特征。
3.进行裁剪和调整：一旦创建了曲面，需要对它们进行裁剪和调整。
这可以通过使用工具来切割和调整曲面来实现。
4.重新定义表面：在完成调整后，必须对曲面进行重新定义。
这将使曲面形状更好地符合所需的形状。
5.完成模型细节：完成基本曲面形状后，需要开始添加细节和进行调整，以确保模型符合要求。
6.优化表面质量：最后，使用SolidWorks的表面质量分析工具来检查表面质量并进行优化。
这将确保模型表面光滑，符合要求。
总之，SolidWorks曲面建模需要良好的规划和技能以及技术技巧。
要获得最好的结果，需要仔细地确定设计目标，构建适当的基础形状，使用SolidWorks曲面工具进行创建，进行调整和细化，最后进行表面质量的优化。
sw参数化建模入门
SW参数化建模入门雪绒花（200823299）成立已经快一个月了，发展状况良好，小狼心情一片大好，今天有人问小狼怎么用sw进行参数化建模，那小狼就简单说一下，如果不好，请多多拍砖。
(1)，首先，你需要建立一个零件；(2)，建立一个拉伸草图，注意所有尺寸必须强制约束，退出草图；入一个拉伸高度，确定，完成拉伸特征，完成的结果如下图；（4），点击插入下拉菜单，选择表格，再选择设计表；(5)，进入系列设计表界面，点击自动生成，别的参数请根据自己需求设置，确定；(6)，出现尺寸界面，出现了我们前面输入的三个参数，在这里我们按住ctrl选定三个，当然如果你的零件非常复杂有多个尺寸，但是保证形状或者重要尺寸并不是全部的话，请您自行选择，然后确定；(7)，设计表会自动打开，并且把我们的三个主要参数写入表头，而且用@链接了我们的模型标注，也就是说这里的尺寸是可以影响到实际零件建模的；(8)，根据你自己的需求键入相对应的一些列尺寸参数，千万注意第一列，那是识别表示，如果不填写，即使后面的尺寸全部输入也不会被识别为配置，有兴趣的看官可以自行尝试；(9)，小狼很任性的输入了几个数字，组成了四个配置零件然后确定，在空白位置单击退出对表格的编译；（10），我们单击配置按钮，出现下图的界面，我们看到出现了五个配置，当然还有一个最初默认的；（11），我们下面来验证一下，各个配置是否生效，我们输入的参数能否驱动模型的改变，方便我们在装配体中，直接调入合适的模型或者轻易改变呢，选择配置4，然后点击模型，看看模型尺寸是否和我们键入的尺寸相符，再换一个别的配置；（12），在设计表上单击右键，选择在单独窗口编辑设计表，弹出如下窗口，对于参数我们可以酌情选取，确定；(13)，设计表就完整的呈现在我们面前，现在你可以对各个已有的参数进行调整，当然你必须知道你键入的这个尺寸代表着什么，如果你愿意在此添加尺寸新配置，小狼表示那也是极好的，我随意再次键入一个尺寸生成配置5；(14)，保存，退出，会出现下列界面，提示我们已经生成一个新的配置5，我们当然没有理由拒绝新配置，确定；(15)，继续查看配置界面，我们会发现新生成的配置5已经出现在配置文件当中；(16)，查看配置文件驱动的模型尺寸是否符合我们键入的尺寸。
solidworks建模逻辑
Solidworks建模逻辑Solidworks是一款功能强大的三维建模软件，广泛应用于工程设计、机械制图、产品开发等领域。
在使用Solidworks进行建模时，有一定的逻辑思维是非常重要的。
本文将从几个方面介绍Solidworks建模的逻辑思路，帮助读者更好地掌握这一软件的建模技术。
一、整体构思1. 观察分析：在开始建模之前，首先要对所要建模的对象进行仔细观察和分析，了解其结构、特征、尺寸等信息，为后续的建模工作奠定基础。
2. 思维导图：可以借助思维导图等工具，将所分析的信息进行整理和归纳，形成清晰的建模思路，有助于后续的建模过程。
3. 完整性：要确保整体构思的完整性，考虑到所有的细节和特征，避免在建模过程中出现疏漏。
二、零件建模1. 建模顺序：在进行零件建模时，要按照一定的顺序进行，一般可以按照从简单到复杂，从基本几何体到特征的顺序进行建模。
2. 特征分解：对复杂的零件结构，要逐步分解为简单的几何体和特征进行建模，以便更好地控制和管理。
3. 参数化设计：在建模过程中，要充分运用参数化设计的功能，定义好各种参数和关系，方便后续的修改和调整。
4. 精度控制：要严格控制每一个特征的尺寸和位置，保证建模的精度和准确度。
三、装配建模1. 关系确定：在进行装配建模时，要明确各个零件之间的关系和连接方式，确保装配的正确性和稳定性。
2. 层次分明：要合理组织装配的结构，合理划分各个零件的层次和位置，方便后续的管理和维护。
3. 碰撞检测：在完成装配建模后，要进行碰撞检测和动态仿真，确保各个零件之间不会发生干涉和冲突。
四、文件管理1. 命名规范：在进行建模过程中，要遵循统一的文件命名规范，以便于管理和查找。
2. 版本控制：要做好建模过程的版本控制和备份，以防止因为误操作或者其他原因导致的文件丢失或损坏。
3. 文档整理：建模完成后，要对相关的文档进行整理和归档，方便后续的查阅和使用。
Solidworks建模需要一定的逻辑思维和规范化的操作，只有在严谨的思维和规范的操作下，才能够保证所建模型的正确性和有效性。
Solidworks三维设计技巧探究

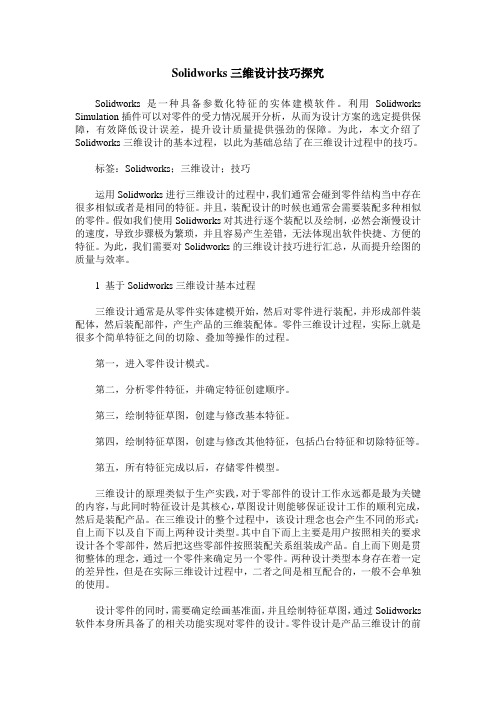

Solidworks三维设计技巧探究Solidworks是一种具备参数化特征的实体建模软件。
利用Solidworks Simulation插件可以对零件的受力情况展开分析，从而为设计方案的选定提供保障，有效降低设计误差，提升设计质量提供强劲的保障。
为此，本文介绍了Solidworks三维设计的基本过程，以此为基础总结了在三维设计过程中的技巧。
标签：Solidworks；三维设计；技巧运用Solidworks进行三维设计的过程中，我们通常会碰到零件结构当中存在很多相似或者是相同的特征。
并且，装配设计的时候也通常会需要装配多种相似的零件。
假如我们使用Solidworks对其进行逐个装配以及绘制，必然会渐慢设计的速度，导致步骤极为繁琐，并且容易产生差错，无法体现出软件快捷、方便的特征。
为此，我们需要对Solidworks的三维设计技巧进行汇总，从而提升绘图的质量与效率。
1 基于Solidworks三维设计基本过程三维设计通常是从零件实体建模开始，然后对零件进行装配，并形成部件装配体，然后装配部件，产生产品的三维装配体。
零件三维设计过程，实际上就是很多个简单特征之间的切除、叠加等操作的过程。
第一，进入零件设计模式。
第二，分析零件特征，并确定特征创建顺序。
第三，绘制特征草图，创建与修改基本特征。
第四，绘制特征草图，创建与修改其他特征，包括凸台特征和切除特征等。
第五，所有特征完成以后，存储零件模型。
三维设计的原理类似于生产实践，对于零部件的设计工作永远都是最为关键的内容，与此同时特征设计是其核心，草图设计则能够保证设计工作的顺利完成，然后是装配产品。
在三维设计的整个过程中，该设计理念也会产生不同的形式：自上而下以及自下而上两种设计类型。
其中自下而上主要是用户按照相关的要求设计各个零部件，然后把这些零部件按照装配关系组装成产品。
自上而下则是贯彻整体的理念，通过一个零件来确定另一个零件。
两种设计类型本身存在着一定的差异性，但是在实际三维设计过程中，二者之间是相互配合的，一般不会单独的使用。
SolidWorks参数化设计

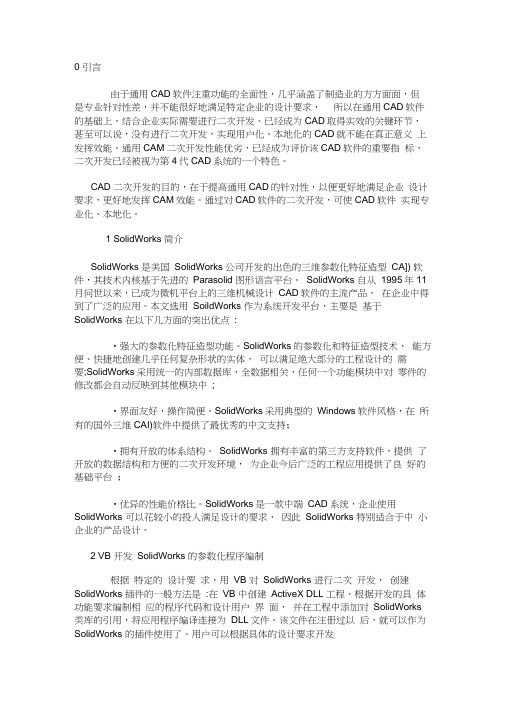

0 引言 由于通用CAD软件注重功能的全面性，几乎涵盖了制造业的方方面面，但 是专业针对性差，并不能很好地满足特定企业的设计要求， 所以在通用CAD软件 的基础上，结合企业实际需要进行二次开发、已经成为CAD取得实效的关键环节， 甚至可以说，没有进行二次开发，实现用户化、本地化的CAD就不能在真正意义 上发挥效能。通用CAM二次开发性能优劣，已经成为评价该CAD软件的重要指 标，二次开发已经被视为第4代CAD系统的一个特色。
CAD 二次开发的目的，在于提高通用CAD的针对性，以便更好地满足企业 设计要求，更好地发挥CAM效能。通过对CAD软件的二次开发，可使CAD软件 实现专业化、本地化。
1 SolidWorks 简介 SolidWorks 是美国 SolidWorks 公司开发的出色的三维参数化特征造型 CA]) 软件，其技术内核基于先进的 Parasolid 图形语言平台。 SolidWorks 自从 1995年11月问世以来，已成为微机平台上的三维机械设计 CAD软件的主流产品， 在企业中得到了广泛的应用。本文选用 SoildWorks 作为系统开发平台，主要是 基于 SolidWorks 在以下几方面的突出优点 :
•强大的参数化特征造型功能。SolidWorks的参数化和特征造型技术， 能方便、快捷地创建几乎任何复杂形状的实体， 可以满足绝大部分的工程设计的 需要;SolidWorks采用统一的内部数据库，全数据相关，任何一个功能模块中对 零件的修改都会自动反映到其他模块中 ;
•界面友好，操作简便。SolidWorks采用典型的 Windows软件风格，在 所有的国外三维CAI)软件中提供了最优秀的中文支持；
•拥有开放的体系结构。 SolidWorks 拥有丰富的第三方支持软件，提供 了开放的数据结构和方便的二次开发环境， 为企业今后广泛的工程应用提供了良 好的基础平台 ；
•优异的性能价格比。SolidWorks是一款中端 CAD系统，企业使用 SolidWorks 可以花较小的投人满足设计的要求， 因此 SolidWorks 特别适合于中 小企业的产品设计。
SolidWorks零件设计表运用参数化设计
SolidWorks零件设计表运用参数化设计1.首先以现有零部件为基准。
例如：一个套筒，在现实使用中，套筒为铸铝成型，所以套筒的长度在实际产品配对中，其长度L是多种多样的。
示例中：默认L=10mm。
2.选择SW中插入→表格→设计表，进入界面。
如下图所示：3.默认选择自动生成，选择所需草图特征，确认后进入设计表格。
如下图所示：4.选中表格中“普通”右击选择“设置单元格格式”选择“常规”进行确认，将表格中：“普通”转换零件尺寸数值。
（如同Excel表格操作一样）5.在本示例中，我们所关心的只是套筒L长度，所以可以把表格中后面三项“套筒的内径”、“套筒的外径”以及“旋转生成所需的中心轴”草图特征删除。
同时为便于查看表格，可以对表格进行优化（根据个人习惯，无非就是单元格的插入、删除、输入而已）。
如下图所示：6.依次在表格中输入我们所需要的参数值，示例中，我们取套筒五种型号，从P01到P05，长度依次递增10mm，（注：在输入新的L值时，我们输入的是数字但有可能会显示出文字“普通”，只需参照步骤4设置单元格格式即可调节成数值）如下图：7.到此为止，我们设计表中的参数已设置好，只需在SW界面中，鼠标点击设计表以外的操作区域，设计表将会自动保存。
弹出如下对话框，点击确定即可！8.回到SW界面设计树中，选择“配置”界面，如下图所示。
可以清楚的看到我们刚刚在设计表中所输入的参数值。
可以把不需要的配置删除（例如：默认这个配置），保留我们所需。
9. 点击我们所做的配置，可以相应得到套筒的不同规格长度L 。
如下图所示：1）P01，L=10mm2）P02，L=20mm3）P03，L=30mm小结：通过SW中的设计表，我们可以很好的实现产品参数化设计，以本示例中，我们只是单一的配置了套筒的长度L值，其实在设计表中，我们还可以对套筒的内径、外径同时进行参数配置。
说直白点，其实SW设计表就是一个简单的Office 工具Excel输入的过程，只需明白控制表格中零件草图特征所对应的含义，找对草图特征，表格输入相应参数然后在实际使用过程中调用出来，就OK了！以上只是个人在实际工作中SolidWorks2011所运用的内容，现阶段SW 2015版本都发布了，也许相应的内容会更加强大，在产品参数化领域有着更好进步与发展！此文档只为分享一些心得，如有雷同敬请谅解，大家共同学习与进步！。
solidworks建模原理
solidworks建模原理SolidWorks建模原理SolidWorks是一款三维计算机辅助设计软件，广泛应用于机械、汽车、航空航天、电子、医疗等领域。
它的建模原理是基于实体建模技术，即通过构建实体来描述物体的形状和尺寸。
本文将从实体建模的基本原理、建模流程和建模技巧三个方面介绍SolidWorks的建模原理。
一、实体建模的基本原理实体建模是一种基于几何体的建模方法，它通过构建几何体来描述物体的形状和尺寸。
在SolidWorks中，几何体包括点、线、圆、弧、曲线、平面、立方体、圆柱体、圆锥体、球体等基本几何体和由它们组成的复合几何体。
实体建模的基本原理是将这些几何体组合起来，形成一个完整的实体模型。
实体建模的优点是可以直观地描述物体的形状和尺寸，方便进行设计和分析。
同时，实体建模还具有可编辑性和可重用性，可以方便地修改和复制模型，提高设计效率。
二、建模流程SolidWorks的建模流程包括以下几个步骤：1.创建零件文件在SolidWorks中，首先需要创建一个零件文件，用于描述物体的形状和尺寸。
可以选择从模板中选择一个标准零件文件，也可以自定义一个零件文件。
2.绘制草图在零件文件中，需要绘制草图来描述物体的形状和尺寸。
草图是由点、线、圆、弧、曲线等基本几何体组成的二维图形，可以通过拉伸、旋转、倒角等操作将其转换为三维实体。
3.创建特征在草图的基础上，可以通过创建特征来进一步描述物体的形状和尺寸。
特征包括拉伸、旋转、倒角、镜像、阵列等操作，可以将草图转换为三维实体。
4.添加材料和质量属性在创建特征的过程中，需要为物体添加材料和质量属性。
材料属性包括密度、弹性模量、泊松比等，质量属性包括质量、重心、惯性矩等。
5.进行分析和优化在完成实体建模后，可以进行分析和优化，以验证物体的性能和可靠性。
分析和优化包括应力分析、热分析、流体分析等，可以帮助设计师优化物体的结构和性能。
6.导出文件可以将实体模型导出为STL、STEP、IGES等格式的文件，以便进行制造和加工。
[转载]老师教你如何利用SolidWorks来设计参数化
[转载]老师教你如何利用SolidWorks来设计参数化原文地址：老师教你如何利用SolidWorks来设计参数化作者：SolidWorks成都恒睿子装配和零件的设计。
当代表顶层装配的骨架（DDSoft）确定，设计基准传递下去之后，可以进行单个的零件设计。
这里，可以采用两种方法进行零件的具体设计:一种方法是基于已存在的顶层基准，设计好零件再进行装配;另一种方法是在装配关系中建立零件模型。
零件模型建立好后，治理零件之间的相互联系关系性。
用添加方程式的形式来控制零件与零件之间以及零件与装配件之间的联系关系性。
在整个装配骨架（DDSoft）中传递设计意图。
重要零件的空间位置和尺寸要求都可以作为基本信息，放在顶层基本骨架（DDSoft）中，然后传递给各个子系统，每个子系统就从顶层装配中获得了所需要的信息，进而它们就可以在获得的骨架（DDSoft）中进行细节设计了，由于他们基于统一设计基准。
solidworks培训定义初步的产品结构。
产品结构包含了一系列的零件，以及它们所继续的设计意图。
产品结构可以这样构成:在它里面的子装配和零件都可以只包含一些从顶层继续的基准和骨架（DDSoft）或者复制的几何参考，而不包括任何本身的几何外形或详细的零件;还可以把子装配和零件在没有任何装配约束的情况下加人装配之中。
这样做的好处是，这些子装配和零件在设计的初期是不确定也不详细的，但是仍旧可以在产品规划设计时把它们加人装配中，从而可认为并行设计做预备。
确定设计意图。
所有的产品设计都有一个设计意图，无论它是立异设计仍是改良设计。
总设计师最初的想法主意、草图、计划、规格及说明都可以用来构成产品的设计意图。
它可以匡助每个设计者更好地舆解产品的规划和零件的细节设计。
布局设计步骤◎合用范围：模块化的传统机械设计和有复杂机构运动的机械设计。
◎长处：符合传统产品开发流程，设计具有全局观，总图修改后所有相关零件自动更新；主要方法：首先在装配体内进行草图布局，然后把相关的设计要素分派到相关零部件，由相关职员进行具体设计。
基于SOLIDWORKS与COMSOL的电力变压器主绝缘参数化建模与电场仿真
Keywords: Solidworks；COMSOL；Parametric modeling；3-D electric-field simulation； Power transformers；Main insulation (“Keywords”： Times New Roman 字体， 小四号， 加粗， 居左） （关键词： Times New Roman 字体，小四号）
结合变压器绕组端部结构图及第三小节特征库的建立有助于理解以下参第二章变压器的三维参数化建模表21变压器参数化模型的约束变量约束参数序号变量名变量值变量描述绕组部分r10490m低压绕组矩形纵截面中心与圆柱中心轴的距离r20655m中压绕组矩形纵截面中心与圆柱中心轴的距离r30885m高压绕组矩形纵截面中心与圆柱中心轴的距离h11450m低压绕组高度h21450m中压绕组高度h31450m高压绕组高度w10060m低压绕组圆柱筒径向厚度w20120m中压绕组圆柱筒径向厚度w30140m高压绕组圆柱筒径向厚度绝缘压板部分10yabanr07775m压板矩形纵截面中心与圆柱中心轴的距离11yabanph0950m压板矩形纵截面中心与中位水平横截面的距离12yabanh0030m压板纵截面矩形竖直方向厚度13yabanw0635m压板纵截面矩形水平方向宽度铁芯部分14txh2790m铁芯最大窗高15txw2190m铁芯最小窗宽16txr0400m主芯半径17txhou0020m叠片厚度油箱部分18xiangpx0600m油箱箱体中心位置的x坐标19xiangl4000m箱体长20xiangw3300m箱体宽21xiangh4050m箱体高22xiangaddw1500m箱顶梯形部分上底宽度23xiangaddh0450m箱顶梯形部分高度高压引线部分24ly0540mr3w32引线横出距离25deg38引线所在平面延绕组中心轴与铁芯窗所在平面形成的角度26yxhou50010m引线处油纸绝缘的油隙厚度27ballr10165m均压球的形状参数28ballr20075m均压球的形状参数29ballr30050m均压球的形状参数30ballh10280m均压球的形状参数华南理工大学学士学位论文1031ballh20030m均压球的形状参数32pothou0018m瓷套管的形状参数33poth20115m瓷套管的形状参数34poth30480m瓷套管的形状参数35poth40040m瓷套管的形状参数36potr10075m瓷套管的形状参数37potr20168m瓷套管的形状参数38potr30260m瓷套管的形状参数39rwaiy00425m瓷套管内导体半径预设参数选择40jhou10005m绝缘厚度141jhou20005m绝缘厚度242jhou30010m绝缘厚度343yxhou40050m油隙厚度444cdqh0040m绝
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于solidworks参数化的建模思路及方法SolidWorks是一种功能强大的三维计算机辅助设计（CAD）软件，可
以用于创建复杂的物体模型。
参数化建模是SolidWorks中的一项重要功能，它使得设计师可以使用数值参数来定义和控制模型的尺寸和特征。
下
面将介绍基于SolidWorks参数化的建模思路和方法。
1.确定设计目标和参数：在进行参数化建模之前，首先需要明确设计
的目标和需要调整的尺寸参数。
例如，如果要设计一个盒子，可以定义盒
子的宽度、高度和深度为参数。
2. 创建基础模型：在参数化建模之前，需要创建一个基础模型。
可
以使用SolidWorks的各种建模工具，例如绘图、拉伸和旋转等，来创建
基础几何体，如立方体或圆柱体。
3. 设置参数和约束：在创建基础模型后，需要设定参数和约束，以
便后续进行修改和调整。
可以使用SolidWorks的参数化建模工具来定义
形状的尺寸和位置属性，例如线段的长度、角度或两个点之间的距离。
4. 创建关联关系：参数化建模的关键是创建关联关系，以确保模型
在调整参数后能够自动更新。
可以使用SolidWorks的关联关系工具，例
如约束、尺寸关系和表达式等，来定义模型中各个元素之间的关系。
5.测试和调整：在完成参数化建模后，可以测试不同的参数值和组合，以验证模型的稳定性和可行性。
可以通过修改参数值来调整模型的尺寸和
特征，并观察模型的变化。
6. 文档记录和分享：在完成参数化建模后，可以将模型保存和导出
为SolidWorks的标准文件格式，如SLDPRT或STEP，以便与他人共享和
进一步修改。
同时，还可以添加注释和说明，以便记录模型的参数和约束信息。
使用SolidWorks进行参数化建模有以下几个优点：
1.灵活性：参数化建模可以使设计师在设计过程中灵活地调整和修改模型的尺寸和形状，从而满足不同的需求和要求。
2.效率：参数化建模可以提高设计的效率和准确性。
一旦建立了关联关系，只需修改参数值，模型就能自动更新，无需手动重新绘制或修改。
3. 可视化：使用SolidWorks进行参数化建模时，可以实时查看模型的变化，从而更好地理解和评估设计的效果和影响。
总之，基于SolidWorks参数化的建模思路和方法可以提高设计的灵活性、效率和可视性。
通过定义参数和约束，创建关联关系，并进行测试和调整，可以快速、准确地设计和修改复杂的物体模型。
同时，将模型保存和分享，可以促进团队合作和知识共享。
