基于 A n s y s的 龙 滩 碾 压 混 凝 土 重 力 坝 抗 震 动 力 分 析
( 1 . S c h o o l o f En e r g y a n d Po we r En g i n e e r i n g, L a n z h o u Un i v e r s i t y o f Te c h n o l o g y, L a n z h o u 7 3 0 0 5 0 , Ch i n a
Hale Waihona Puke Ab s t r a c t : Wi t h t he f a s t d e ve l o pm e nt o f c on c r e t e gr a v i t y d a m c o ns t r uc t i o n, hi gh d a ms wi l l be gr a d ua l l y b ui l t i n ma ny r i v e r ba s i n s, e s pe c i a l l y i n hi g h i nt e ns i t y s i t e s , a nd t h e s t r e s s a n a l ys i s i s a n i mp or t a nt i nde x f o r

ansys中的静力分析

ansys中的静力分析

第1章 静力分析1.1 力的概念力在我们的生产和生活中随处可见,例如物体的重力、摩擦力、水的压力等,人们对力的认识从感性认识到理性认识形成力的抽象概念。

力是物体间的机械作用,这种作用可以使物体的机械运动状态或者使物体的形状和大小发生改变。

从力的定义中可以看出力是在物体间相互作用中产生的,这种作用至少是两个物体,如果没有了这种作用,力也就不存在,所以力具有物质性。

物体间相互作用的形式很多,大体分两类,一类是直接接触,例如物体间的拉力和压力;另一类是“场”的作用,例如地球引力场中重力,太阳引力场中万有引力等。

同时力有两种效应:一是力的运动效应,即力使物体的机械运动状态变化,例如静止在地面物体当用力推它时,便开始运动;二是力的变形效应,即力使物体大小和形状发生变化,例如钢筋受到横向力过大时将产生弯曲,粉笔受力过大时将变碎等。

描述力对物体的作用效应由力的三要素来决定,即力的大小、力的方向和力的作用点。

力的大小表示物体间机械作用的强弱程度,采用国际单位制,力的单位是牛顿(N )(简称牛)或者千牛顿(kN )(简称千牛),1kN =103N 。

力的方向是表示物体间的机械作用具有方向性,它包括方位和指向。

力的作用点表示物体间机械作用的位置。

一般说来,力的作用位置不是一个几何点而是有一定大小的一个范围,例如重力是分布在物体的整个体积上的,称体积分布力,水对池壁的压力是分布在池壁表面上的,称面分布力,同理若分布在一条直线上的力,称线分布力,当力的作用范围很小时,可以将它抽象为一个点,此点便是力的作用点,此力称为集中力。

由力的三要素知,力是矢量,记作F ,本教材中的黑体均表示矢量,可以用一有向线段表示,如图1-1所示,有向线段AB 的大小表示力的大小;有向线段AB 的指向表示力的方向;有向线段的起点或终点表示力的作用点。

1.2 静力学基本原理所谓静力学基本原理是指人们在生产和生活实践中长期积累和总结出来并通过实践反复验证的具有一般规律的定理和定律。

ansysworkbench静力分析讲解1

ansysworkbench静力分析讲解1

示例
分析一个零件,在圆孔处固定,在手柄和端部受到2MPa压力
问题分析
• 目的:静力分析示例 • 材料:默认材料结构钢 • 模型简化:可以保留模型上的孔,网格精细程度不需要太高,示
意说明问题即可 • 分析:不考虑非线性 • 求解:使用ansys求解器
建立一个分析模块
• 首先打开ansysworkbench • 在左侧的工具箱中直接拖拽 • 建立一个模块 • 静力学模块有3个,区别在
geometry,导入的模型可以是 在三维模型中建好的
模型处理
• 用DM打开模型,可以对模型进行修改 • 包括修复模型,简化孔,简化边缘 • 本次仿真已示意为主,默认设置
网格划分
• 划分网格,修改默认尺寸大小
增加约束
添加压力
求解计算
• 根据不同的要求,会有不同的设置 • 本次采用默认设置
求解
• 如果是要定性说明,一个简单简化的模型就足够了,如果需要定量分析, 模型和网格可能要加大投入。
• 计算时间也同样,简单模型计算快,复杂模型计算慢。
• 想清楚这几个问题,再开始仿真。
静力分析
• 静力分析主要研究由外部载荷引起的结构上的位移,应力,应变 和力,
• 这里指的外部载荷,是不会引起明显的惯性和阻尼效应 • 简单理解,就是缓慢加载,缓慢反应,和时间无关,是受载荷之
后的稳定状态。
静力分析
• 可以施加的载荷类型
• 外部力和压力,比如:静水压力或者大气压 • 稳态惯性力,比如:重力和转动速度 • 非零位移 • 温度
静力分析
• 分析可以是线性的 ,也可以是非线性的,所有的非线性都是被允许的, 非线性包括大变形,塑性,应力强化,接触
• 非线性主要包括三类,几何非线性,材料非线性,接触AnsΒιβλιοθήκη sworkbench静力分析 讲解

基于ANSYS_WORKBENCH的重型板式给料机结构静力学与模态分析

基于ANSYS_WORKBENCH的重型板式给料机结构静力学与模态分析

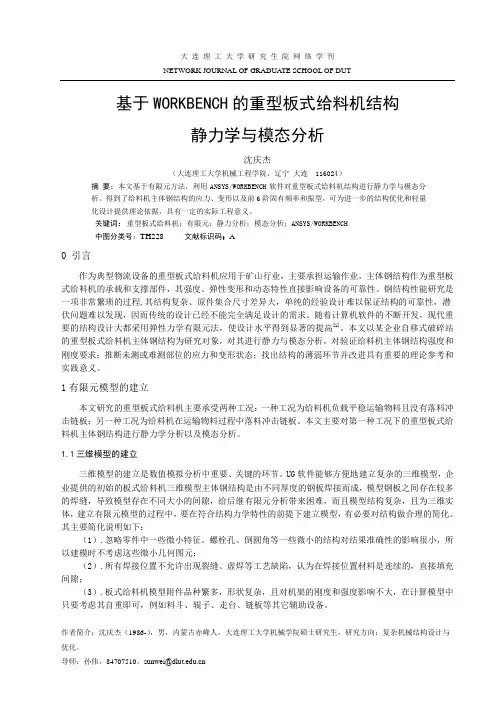

大连理工大学研究生院网络学刊NETWORK JOURNAL OF GRADUATE SCHOOL OF DUT基于WORKBENCH的重型板式给料机结构静力学与模态分析沈庆杰(大连理工大学机械工程学院,辽宁大连 116024)摘要:本文基于有限元方法,利用ANSYS/WORKBENCH软件对重型板式给料机结构进行静力学与模态分析。

得到了给料机主体钢结构的应力、变形以及前6阶固有频率和振型,可为进一步的结构优化和轻量化设计提供理论依据,具有一定的实际工程意义。

关键词:重型板式给料机;有限元;静力分析;模态分析;ANSYS/WORKBENCH中图分类号:TH228 文献标识码:A0 引言作为典型物流设备的重型板式给料机应用于矿山行业,主要承担运输作业,主体钢结构作为重型板式给料机的承载和支撑部件,其强度、弹性变形和动态特性直接影响设备的可靠性。

钢结构性能研究是一项非常繁琐的过程,其结构复杂、原件集合尺寸差异大,单纯的经验设计难以保证结构的可靠性,潜伏问题难以发现,因而传统的设计已经不能完全满足设计的需求。

随着计算机软件的不断开发,现代重要的结构设计大都采用弹性力学有限元法,使设计水平得到显著的提高[1]。

本文以某企业自移式破碎站的重型板式给料机主体钢结构为研究对象,对其进行静力与模态分析,对验证给料机主体钢结构强度和刚度要求;推断未测或难测部位的应力和变形状态;找出结构的薄弱环节并改进具有重要的理论参考和实践意义。

1有限元模型的建立本文研究的重型板式给料机主要承受两种工况:一种工况为给料机负载平稳运输物料且没有落料冲击链板;另一种工况为给料机在运输物料过程中落料冲击链板。

本文主要对第一种工况下的重型板式给料机主体钢结构进行静力学分析以及模态分析。

1.1三维模型的建立三维模型的建立是数值模拟分析中重要、关键的环节。

UG软件能够方便地建立复杂的三维模型,企业提供的初始的板式给料机三维模型主体钢结构是由不同厚度的钢板焊接而成,模型钢板之间存在较多的焊缝,导致模型存在不同大小的间隙,给后继有限元分析带来困难,而且模型结构复杂,且为三维实体,建立有限元模型的过程中,要在符合结构力学特性的前提下建立模型,有必要对结构做合理的简化。

AnsysWorkbench静力分析详细实例

AnsysWorkbench静力分析详细实例

选择图中的任意一条,或一个面,即可改变载荷的作用方向,如图中 标记 10 位置所示。然后点击“Apply”确认。
9 添加要查看的结果: 9.1 添加变形:如下图所示,右键点击“Project”树中的“Solution”, 选择“—> Insert—>Deformation—>Total”,添加变形分析。
2 启动 Ansys Workbench,在界面中选择 Simulat步骤按下图进行,单击“Geometry”,选择“From File”。
从弹出窗口中选择三维模型文件,如果文件格式不符,可以把三维图 转换为“.stp”格式文件,即可导入,如下图所示。
8 添加载荷:选择“Project”树中的“Static Structural”,右键 选择“Insert”中的“Force”,如下图所示。
同上一步骤,选择载荷的作用面,按“Apply”确认。
然后在下面的“Magnitude”中输入“500”。
选择下面的“Direction”按钮可以选择载荷的作用方向,如下图所 示。
这时左下角的“Details of ‘Fixed Support’”对话框中“Geometry” 被选中,提示输入固定支撑面。本例中固定支撑类型是面支撑,因此 要确定图示 6 位置为“Face”,【此处也可选择“Edge”来选择“边”】
然后按住“CTRL”键,连续选择两个孔面为支撑面,按“Apply”确 认,如下图所示。
12 查看等效应变图:点击“Project”树中的“Solution”下的 “Equivalent Strain”,可以查看零件等效应变。
13 查看等效应力图:点击“Project”树中的“Solution”下的 “Equivalent Stress”,可以查看零件等效应力。

ANSYS结构分析指南结构线性静力分析

ANSYS结构分析指南结构线性静力分析

ANSYS结构分析指南第二章结构线性静力分析2.1 静力分析的定义静力分析计算在固定不变载荷作用下结构的响应,它不考虑惯性和阻尼影响--如结构受随时间变化载荷作用的情况。

可是,静力分析可以计算那些固定不变的惯性载荷对结构的影响(如重力和离心力),以及那些可以近似为等价静力作用的随时间变化载荷(如通常在许多建筑规范中所定义的等价静力风载和地震载荷)的作用。

静力分析用于计算由那些不包括惯性和阻尼效应的载荷作用于结构或部件上引起的位移、应力、应变和力。

固定不变的载荷和响应是一种假定,即假定载荷和结构响应随时间的变化非常缓慢。

静力分析所施加的载荷包括:外部施加的作用力和压力稳态的惯性力(如重力和离心力)强迫位移温度载荷(对于温度应变)能流(对于核能膨胀)关于载荷,还可参见§2.3.4。

2.2 线性静力分析与非线性静力分析静力分析既可以是线性的也可以是非线性的。

非线性静力分析包括所有类型的非线性:大变形、塑性、蠕变、应力刚化、接触(间隙)单元、超弹性单元等。

本章主要讨论线性静力分析。

对非线性静力分析只作简单介绍,其详细论述见《ANSYS Structural Analysis Guide》§8。

2.3 静力分析的求解步骤2.3.1 建模首先用户应指定作业名和分析标题,然后通过PREP7 前处理程序定义单元类型、实常数、材料特性、模型的几何元素。

这些步骤是大多数分析类型共同的,并已在《ANSYS Basic Analysis Guide》§1.2 论述。

有关建模的进一步论述,见《ANSYS Modeling and Meshing Guide》。

2.3.1.1 注意事项在进行静力分析时,要注意如下内容:1、可以采用线性或非线性结构单元。

2、材料特性可以是线性或非线性,各向同性或正交各向异性,常数或与温度相关的:必须按某种形式定义刚度(如弹性模量EX,超弹性系数等)。

对于惯性载荷(如重力等),必须定义质量计算所需的数据,如密度DENS。

基于Ansys对于坝体的三种工况研究讲解

基于Ansys对于坝体的三种工况研究讲解

基于Ansys对于坝体的研究分析报告坝体及相关建筑在使用过程中,会承受如重力、净水压力、淤泥荷载、浪压力、扬压力等各种作用,而我们在设计、建造这个建筑之前,要分析其产生的应力、应变进而选取材料和校核材料的安全性。

为分析所需,基于Ansys软件建立相应的模型,并施加荷载和作用,在三种工况下校核结构的安全性。

一:分析对象1:坝体的几何参数:2:基岩的几何参数:二:作用及荷载(1) 约束基岩左右两端受x 方向的位移约束,基岩下端受x 、y 两个方向的位移约束。

(2)静水压力正常蓄水位高程91.75m ,防洪高水位97m ,校核洪水位101m 。

对应下游水位分别为15m ,20m 和25m 。

(3)泥沙荷载坝前泥沙淤积高程: 25m 。

坝前泥沙浮容重:6.0kN/m 3,淤沙内摩擦角:12°。

坝面上单位宽度上的泥沙压力为221(45)22s sk sb s p h tg ϕγ=︒- 式中: sk p ——淤沙压力标准值(KN/m );sb γ——泥沙的浮容重,取6kN/m 3;s h ——泥沙淤积深度(m );s ϕ——淤沙的内摩擦角,12°。

(4)浪压力50年一遇计算风速21m/s ,多年平均最大风速14m/s ,有效吹程1km 。

(5)扬压力取渗透压力强度系数α=0.25,帷幕中心线坐标X=10m 。

三:选用单元及划分网格1) 单元选择:Solid –Quad 4node 422) 材料参数:坝体和基岩分别设置,见上图。

3) 划分网格:坝体部分-外围线按1m 每格划分,整体按自由网格划分。

基岩部分-靠近坝体网格密集,坝基面水平线上基岩外围线按20份、4的比率划分;垂直地表的按20份、0.25的比率划分;基底均分。

整体基岩自由网格划分。

四:三种工况的具体Ansys设置1)正常蓄水位(其中括号内为承载能力极限状态时的分项系数)上游水位高程为91.75m,下游水位高程为15m。

(1)上下游静水压力(分项系数为1.0)gradient 斜率为-9810 沿y轴方向,分别取91.75m和15m在各自位置。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

基于ANSYS的重力坝三维静动态结构分析 目录 1 引言............................................................................................................................ 1 2 工程概况.................................................................................................................... 1 3 基本资料.................................................................................................................... 1 3.1 反应谱............................................................................................................. 1 3.2 材料参数......................................................................................................... 2 3.3 规范要求......................................................................................................... 2 4 分析简介.................................................................................................................... 4 4.1 分析模型......................................................................................................... 4 4.2 边界条件......................................................................................................... 6 4.3 荷载工况......................................................................................................... 6 5 计算成果.................................................................................................................... 7 5.1 工况一............................................................................................................. 7 5.2 工况二............................................................................................................. 8 5.3 工况三........................................................................................................... 10 5.4 工况四........................................................................................................... 11 5.5 工况五........................................................................................................... 12 5.6 工况六........................................................................................................... 14 5.7 结果总结及分析........................................................................................... 15 6 结论及建议.............................................................................................................. 17 7 分析命令流.............................................................................................................. 17 1 引言 重力坝是我国高坝中的主要坝型,在防洪、发电、灌溉、城镇供水、航运、养殖和旅游等方面发挥了巨大的作用,取得了显著的经济效益和社会效益。众所周知,重力坝主要依靠其自身的重力来维持稳定,其坝体体积大,稳定性好。但由于各种原因,仍有可能失事。因此,重力坝的应力应变状态和坝基稳定性一直都是设计和施工十分重视的问题。此外,大坝多建于地震频发的地区,因而对重力坝进行地震荷载作用下的安全评估也十分必要。本次作业采用有限元方法,运用大型通用有限元分析软件ANSYS,对简化的三维重力坝的线弹性模型在静动力工况下进行有限元计算,并对结果加以分析,最后给出安全评价结论及建议。 2 工程概况 某水电站是以发电为主,兼有防洪,航运等综合效益的水电枢纽工程。该工程枢纽总体布置采用砼重力坝挡水,大坝基本坝剖面为上游坝坡铅直,下游坝坡为1:0.75。坝顶总长270m,坝高180m,坝顶宽18m,坝底宽139.5m,正常蓄水位170m。重力坝坝低至坝高100m之间使用坝体混凝土Ⅱ,坝高100m至坝顶之间使用坝体混凝土Ⅰ。上游正常蓄水位为170m,下游无水。

3 基本资料 3.1 反应谱 谱分析是一种将模态分析的结果与一个已知的谱联系起来计算结构的位移和应力的分析技术。在土木工程动力响应分析中,谱分析代替时间-历程分析,特别是抗震分析,主要用来确定结构对随机荷载或随时间变化荷载的动力响应。

图3.1大坝设计反应谱 2

根据如图3.1所示的大坝设计的反应谱曲线图,可得大坝反应谱曲线方程: max0.60max110.....................00.1..........................0.1*()..............,,,gg

TTTTTTTT







本次重力坝抗震性能分析中,max取值为2,gT取值为0.3。本次谱分析采用的SV-FREQ曲线谱值点见表3.1。 表3.1 SV-FREQ曲线谱值点 序号 周期 频率 谱值 1 0 1e5 1 2 0.01 100 1.1 3 0.1 10 2 4 0.3 3.33333333 2 5 0.4 2.5 1.68293272 6 0.6 1.66666667 1.31950791 7 0.8 1.25 1.11032152 8 1 1 0.97118675 9 1.2 0.83333333 0.87055056 10 1.4 0.71428571 0.79364435 11 1.6 0.625 0.73253901 12 2 0.5 0.6407443 13 3 0.33333333 0.50237729

3.2 材料参数 该重力坝坝体采用两种混凝土材料,具体材料参数见表3.2。其中混凝土动力分析弹性模量是静力分析弹性模量的1.5倍。计算时考虑为完全沉降后作用,故不考虑基岩密度。 表3.2坝体混凝土材料属性 参数 混凝土 材料编号 密度 (kg/m3) 弹性模量 (Pa) 泊松比

坝体混凝土Ⅰ 1 2400 2.6E10 0.167 坝体混凝土Ⅱ 2 2400 2.85E10 0.167 基岩 3 0 2.9E10 0.3 3.3 规范要求 如未特殊说明,本次分析参照的规范均指《混凝土重力坝设计规范》 NB/T 35026-2014,以下为本次分析需用到的部分重要章节。 1)正常使用极限状态 按材料力学方法进行坝体上、下游面混凝土拉应力验算;必要时进行坝体及结构变形计算、复杂地基局部渗透稳定验算。 正常使用极限状态作用效应采用下列设计表达式: ,,,0KKKkSGQfaC

对正常使用极限状态验算时,作用分项系数、材料性能分项系数都取1.0 ,结构重要性系数不变。 该规范提出了重力坝对正常使用极限状态的要求,规定坝踵及坝体上游面不产生垂直拉应力,施工期坝趾处垂直正应力可容许有不大于0.1MPa的拉应力,下游坝面主拉应力不大于0.2MPa 2)承载能力极限状态 承载能力极限状态,对坝体结构及坝基岩体进行强度和抗滑稳定计算,必要时进行抗浮、抗倾验算:抗震设防应满足DL5073 的有关规定。

,,,01KGKQKKKdmfSGQaRa



作用分项系数:0.95G1Q1.1u

结构重要性系数:01 设计状况系数:1 0.85(地震) 结构系数:1.8d 1.5(地震) 材料性能分项系数:1.5m 3)抗滑稳定验算 坝体混凝土与基岩接触面的抗滑稳定极限状态。 作用效应函数为: RSP

抗滑稳定抗力函数为:
