2018年人教九上物理第二十章《电与磁》单元测试卷(解析版)
【物理】《电与磁》单元测试题(含答案)
【物理】《电与磁》单元测试题(含答案)一、电与磁选择题1．下列有关电和磁的说法正确的是（）A. 奥斯持发现了电流的磁效应B. 磁体周围的磁场既看不见也摸不着，所以是不存在的C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解：A、奥斯特发现了电流的磁效应，故A正确；B、磁体周围的磁场虽然看不见也摸不着，但的确存在，故B错误；C、电磁感应现象是发电机的制作原理，而电动机的制作原理是通电线圈在磁场中受力转动，故C错误；D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关，故D错误．故选A．【分析】（1）奥斯特发现了电流的磁效应；（2）磁场看不见、摸不着但的确存在；（3）电动机工作原理是通电线圈在磁场中受力转动；（4）电磁铁的磁性强弱与电流的强弱和线圈的匝数有关．2．如图所示，一螺线管的右端放着一颗可自由转动的小磁针，闭合开关S前小磁针处于静止，闭合开关S后，小磁针的N极将（）A. 向左偏转B. 向右偏转C. 仍然静止D. 无法判断【答案】 A【解析】【解答】解：从图可知，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管左端是N 极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针N极向左转动．故选A．【分析】首先由安培定则可以判断出螺线管的磁极，则由磁极间的相互作用可得出小磁针静止时的N、S极的指向．3．从物理学角度解释诗句，下列说法与物理知识相符的是（）A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解：A、“潭清疑水浅”是由于光的折射产生的一种现象，A不符合题意；B、以诗人乘坐的船为参照物，山与船之间的位置发生了变化，山是运动的，所以会感觉到“看山恰似走来迎”，B不符合题意；C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈，C符合题意；D、地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，小磁针在地磁场的作用下，始终指向南北方向，其中，指南的一端磁针的南（S）极，D不符合题意。
电与磁单元测试题(含答案)
电与磁单元测试题(含答案)（word）一、电与磁选择题1．发电机和电动机的发明使人类步入电气化时代，制造电动机所依据的原理是（）A. 电磁感应现象B. 电流的周围存在着磁场C. 磁场间的相互作用D. 通电导体在磁场中受到力的作用【答案】D【解析】【解答】解：电动机是根据通电导体在磁场中受到力的作用的原理来工作的．故选D．【分析】电动机的工作原理：通电导体在磁场中受到力的作用．发电机的工作原理：电磁感应现象．2．从物理学角度解释诗句，下列说法与物理知识相符的是（）A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解：A、“潭清疑水浅”是由于光的折射产生的一种现象，A不符合题意；B、以诗人乘坐的船为参照物，山与船之间的位置发生了变化，山是运动的，所以会感觉到“看山恰似走来迎”，B不符合题意；C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈，C符合题意；D、地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，小磁针在地磁场的作用下，始终指向南北方向，其中，指南的一端磁针的南（S）极，D不符合题意。
故答案为：C。
【分析】光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的.参照物：在研究物体运动还是静止时被选作标准的物体（或者说被假定不动的物体）叫参照物；判断物体是否运动，即看该物体相对于所选的参照物位置是否发生改变即可.热运动：物体内部大量分子的无规则运动.物体的温度越高，分子运动速度越快.地磁北极在地理南极附近，地磁南极在地理北极附近.3．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）A. S1断开，滑片P在图示位置B. S1闭合，滑片P在图示位置C. S1闭合，滑片P在滑动变阻器最右端D. S1闭合，滑片P在滑动变阻器最左端【答案】D【解析】【解答】解：A、S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I= 可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；BCD、闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I= 可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确．故选D．【分析】闭合S2时，指示灯与GMR串联，电压表测GMR两端的电压，闭合S1时，电磁铁有磁性，根据GMR与磁性之间的关系判断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用P=I2R可知指示灯功率的变化，进一步判断亮暗的变化．4．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。
九年级物理全册第二十章电与磁测评新版新人教版20181220384

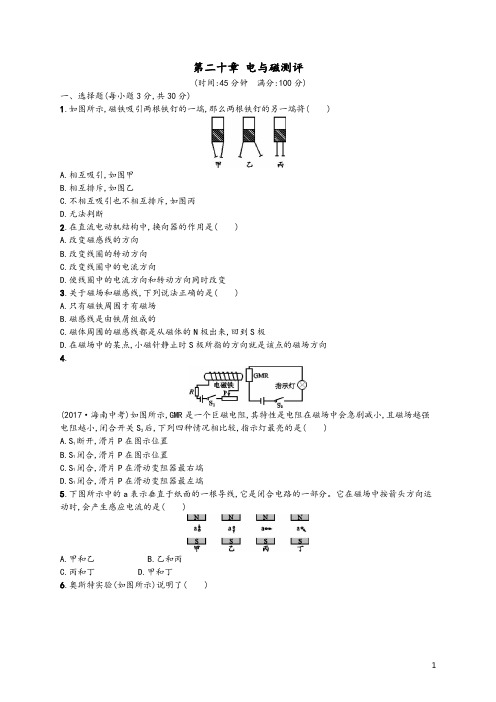

第二十章电与磁测评(时间:45分钟满分:100分)一、选择题(每小题3分,共30分)1.如图所示,磁铁吸引两根铁钉的一端,那么两根铁钉的另一端将()A.相互吸引,如图甲B.相互排斥,如图乙C.不相互吸引也不相互排斥,如图丙D.无法判断2.在直流电动机结构中,换向器的作用是()A.改变磁感线的方向B.改变线圈的转动方向C.改变线圈中的电流方向D.使线圈中的电流方向和转动方向同时改变3.关于磁场和磁感线,下列说法正确的是()A.只有磁铁周围才有磁场B.磁感线是由铁屑组成的C.磁体周围的磁感线都是从磁体的N极出来,回到S极D.在磁场中的某点,小磁针静止时S极所指的方向就是该点的磁场方向4.(2017·海南中考)如图所示,GMR是一个巨磁电阻,其特性是电阻在磁场中会急剧减小,且磁场越强电阻越小,闭合开关S2后,下列四种情况相比较,指示灯最亮的是()A.S1断开,滑片P在图示位置B.S1闭合,滑片P在图示位置C.S1闭合,滑片P在滑动变阻器最右端D.S1闭合,滑片P在滑动变阻器最左端5.下图所示中的a表示垂直于纸面的一根导线,它是闭合电路的一部分。
它在磁场中按箭头方向运动时,会产生感应电流的是()A.甲和乙B.乙和丙C.丙和丁D.甲和丁6.奥斯特实验(如图所示)说明了()A.电流的周围存在着磁场B.电流在磁场中会受到力的作用C.导线做切割磁感线运动时会产生电流D.小磁针在没有磁场时也会转动7.收音机、电视机、音响里都有扬声器(如图所示),扬声器的工作原理是()A.电磁感应现象B.磁场对通电导线有力的作用C.电流周围存在磁场D.电流的热效应8.小明设计的研究“电磁铁磁性强弱”的实验电路图如图所示,下表是他所做的实验记录。
下列结论错误的是()A.比较1、4两次实验可知:线圈中的电流一定时,匝数越多,磁性越强B.比较1、3、5三次实验可知:匝数一定时,线圈中的电流越大,磁性越强C.比较1、2、3(或4、5、6)三次实验可知:匝数一定时,线圈中的电流越大,磁性越强D.电磁铁的磁性越强,吸引铁钉的数目越多9.如图所示,在蹄形磁体的磁场中放置一根与螺线管连接的导体棒ab,当ab棒水平向右运动时,小磁针N极转至右边。
精品解析人教版九年级物理第二十章电与磁专题测试试卷(含答案解析)
人教版九年级物理第二十章电与磁专题测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、以下作图中，正确的是（）A．凹透镜对光的作用B．光的反射C．通电螺线管磁极D．物体静止在斜面上的受力示意图2、1元硬币的外观有银白色的金属光泽，同学们认为它可能是由铁制成的。
在讨论时，有同学提出我们可以拿磁铁来吸下，就“认为它可能是由铁制成的”这一说法而言，属于科学探究中的（）A．提出问题B．猜想与假设C．进行实验与收集证据D．交流与合作3、在一次课外实验活动中，一颗铁质的小螺丝钉掉入细小狭长的小洞中（如图）。
小科设计了以下四种方案，其中不能取出小螺丝钉的是（）A．B．C．D．4、一学生利用手中的条形磁体做了以下实验，其中结论正确的是（）A．同名磁极互相吸引B．条形磁体能够吸引小铁钉C．将条形磁体用细线悬挂起来，当它在水平面静止时北极会指向地理南方D．条形磁体与小磁针之间隔了一层薄玻璃后就没有相互作用了5、发现电流周围存在磁场的物理学家是（）A．法拉第B．安培C．奥斯特D．牛顿6、下列设备，利用电磁继电器工作的是（）A．电磁起重机B．直流电铃C．动圈式话简D．水位自动报警器7、小东在探究条形磁体周围磁场的特点时，实验现象如图所示。
小磁针（黑色一端为N极）静止时的指向情况如图甲所示，铁屑静止时的分布情况如图乙所示。
图中能正确用磁感线描述这两个实验现象的是（）A．B．C．D．8、下列4个实验中能揭示电风扇工作原理的是A．B．C．D．9、如图是灵敏电流计内部结构示意图，当有电流通过灵敏电流计中的线圈时，线圈就会带动指针发生偏转。
人教版 初中物理九年级全一册第二十章《电与磁》检测题(含答案)
《电与磁》检测题一、单选题1．关于电磁现象，下列说法中正确的是A．任何磁场都是由磁感线组成的B．磁场对放入其中的小磁针一定有力的作用C．当小磁针在磁场中静止，小磁针不受磁场力的作用D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向2．月球表面没有空气，表面没有磁场，对物体的引力仅为地球上的116,由于这些特点，在月球上，下面的情形能够做到的是( )A．用指南针定向 B．用电风扇吹风 C．举行露天演唱会 D．用天平测质量3．某机器的能量流向如图所示，据此推测该机器可能是（）A．电饭锅B．日光灯C．电视机D．电风扇4．电动机在日常生活和工农业生产中的应用十分广泛，关于电动机，下列说法错误的是（）A．电动机是应用通电线圈在磁场中受力转动的原理制成的B．直流电动机中的换向器能使通电线圈持续转动C．电动机是把电能转化成机械能的装置D．电动机是把机械能转化成电能的装置5．下列说法中正确是：（）A．某种电能表铭牌上标有10（20）A字样，表示该电能表的标定电流是20AB．电饭锅是利用电流的热效应工作的C．发电机的工作原理是通电导线在磁场中受到力的作用D．某电路中的两个灯泡由一个开关同时控制，则两灯泡一定是串联的6．如图所示，电吉他主要有“拾音器”和“音箱”组成，“拾音器”由磁铁和线圈组成．弹动钢弦，相当于线圈切割磁感线运动，在线圈中就会产生对应的音频电流，音频电流经放大后通过音箱，我们就听到了声音．下列与拾音器工作原理相同的电器设备为（）A．电磁继电器B．电铃C．电动机D．发电机7．下列用电器中利用电流热效应工作的是A．洗衣机B．电热杯C．电视机D．电风扇8．关于磁场，下列说法正确的是A．将小磁针放在某一空间，若小磁针偏离南北方向，说明这个空间存在磁场B．磁极间的相互作用都不是通过磁场发生的C．磁感线是磁场中真实存在的一些曲线D．磁体周围的磁感线从磁体S极发出，回到磁体N级9．如图所示，放在磁场中的矩形线圈abcd自图示位罝（即线圈平面垂直磁感线位置）开始绕'OO顺时针转动，下列说法中正确的是（）A．线圈在转动过程中，时刻有感应电流产生B．线圈在转动的前半周中，线圈中电流方向不变C．线圈一定不受磁场力作用D．线圈转动过程中，ab、bc、cd、ad边都不停地切割磁感线10．POS刷卡机的广泛应用给人们的生活带来了便利。
九年级物理全册第二十章电与磁测评(含解析新人教版)

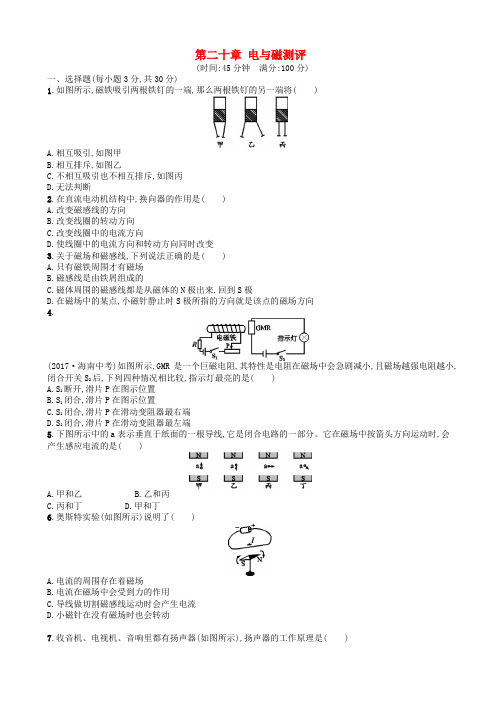

第二十章电与磁测评(时间:45分钟满分:100分)一、选择题(每小题3分,共30分)1.如图所示,磁铁吸引两根铁钉的一端,那么两根铁钉的另一端将()A.相互吸引,如图甲B.相互排斥,如图乙C.不相互吸引也不相互排斥,如图丙D.无法判断2.在直流电动机结构中,换向器的作用是()A.改变磁感线的方向B.改变线圈的转动方向C.改变线圈中的电流方向D.使线圈中的电流方向和转动方向同时改变3.关于磁场和磁感线,下列说法正确的是()A.只有磁铁周围才有磁场B.磁感线是由铁屑组成的C.磁体周围的磁感线都是从磁体的N极出来,回到S极D.在磁场中的某点,小磁针静止时S极所指的方向就是该点的磁场方向4.(2017·海南中考)如图所示,GMR是一个巨磁电阻,其特性是电阻在磁场中会急剧减小,且磁场越强电阻越小,闭合开关S2后,下列四种情况相比较,指示灯最亮的是()A.S1断开,滑片P在图示位置B.S1闭合,滑片P在图示位置C.S1闭合,滑片P在滑动变阻器最右端D.S1闭合,滑片P在滑动变阻器最左端5.下图所示中的a表示垂直于纸面的一根导线,它是闭合电路的一部分。
它在磁场中按箭头方向运动时,会产生感应电流的是()A.甲和乙B.乙和丙C.丙和丁D.甲和丁6.奥斯特实验(如图所示)说明了()A.电流的周围存在着磁场B.电流在磁场中会受到力的作用C.导线做切割磁感线运动时会产生电流D.小磁针在没有磁场时也会转动7.收音机、电视机、音响里都有扬声器(如图所示),扬声器的工作原理是()A.电磁感应现象B.磁场对通电导线有力的作用C.电流周围存在磁场D.电流的热效应8.小明设计的研究“电磁铁磁性强弱”的实验电路图如图所示,下表是他所做的实验记录。
下列结论错误的是()电磁铁(线圈) 100匝50匝实验次数 1 2 3 4 5 6电流/A 0.8 1.2 1.5 0.8 1.2 1.5吸引铁钉的最多数目/枚7 11 14 5 8 10A.比较1、4两次实验可知:线圈中的电流一定时,匝数越多,磁性越强B.比较1、3、5三次实验可知:匝数一定时,线圈中的电流越大,磁性越强C.比较1、2、3(或4、5、6)三次实验可知:匝数一定时,线圈中的电流越大,磁性越强D.电磁铁的磁性越强,吸引铁钉的数目越多9.如图所示,在蹄形磁体的磁场中放置一根与螺线管连接的导体棒ab,当ab棒水平向右运动时,小磁针N极转至右边。
电与磁单元测试题(含答案)
第二十章电与磁一、单选题1.假如磁体的磁性消失了，以下情景可能发生的是()A．电灯不能正常发光B．轮船上的罗盘将失去作用C．门吸仍然起作用D．电磁起重机可以吸起比原来更多的钢铁2.如图所示，在将磁铁插入铜质漆包线绕制的线圈的过程中，灵敏电流计(量程很小的电流表)的指针会向右摆动．则下列说法中正确的是()A．条形磁体相当于“电源”B．若将磁铁拔出来，则灵敏电流计的指针将不会摆动C．上述过程中是把电能转化为机械能D．上述过程中的原理是电磁感应3.新式的动圈式话筒具有具有噪声低，频响范围宽，指向性好及保真高等优点．动圈式话筒膜片与线圈固定在一起，线圈套在磁铁上，当我们对着话筒讲话时，声音使膜片振动，膜片带动线圈一起振动，于是线圈中产生了随声音变化的电流，下列四个演示实验中原理与动圈式话筒相同的是()A．B．C．D．4.下面说法中错误的是()A．地磁场的北极在地理的北极附近，两极不重合B．磁针指向南北是因为受到地磁场的作用C．我国宋代的沈括是世界上最早发现磁偏角的人D．早在战国时代，我国人民就发现了磁体的指向性5.对于交流电，下列说法中正确的是()A．线圈转动一周，电流方向改变一次，大小改变两次B．线圈转动一周，电流方向改变两次，大小改变两次C．线圈转动一周，电流方向改变两次，大小随时间改变D．线圈转动一周，电流方向改变四次，大小随时间改变6.下列装置中，没有用到电磁铁的是()A．电磁起重机B．电磁继电器C．电铃D．电热毯7.对于如图所示的实验，下列说法正确的是()A．这是法拉第的电磁感应实验B．甲、丙对比可说明通电导体周围存在磁场C．本实验揭示了电生磁现象D．图乙断电后，小磁针的N极将会指向地球地磁的北极二、填空题8.我国普通照明电路使用的是____电，它的频率是____Hz，每秒钟发生____次周期性变化．9.电磁感应现象的发现，经历了漫长的实验探究过程，这是因为电磁感应现象的产生必须符合一定的条件，这就是______电路中的______导体，在______中做______的运动时，导体中才会有电流产生，这种电流称为____．10.电磁感应现象中，消耗______，得到______．11.以下一些物体：铁屑、钢锯片、铜线、回形针、银币、缝衣针、铝片，根据能否被磁化可以分为两类．可磁化类：________________；不可磁化类：______________.，B，C三根金属棒中有两根具有磁性的磁棒，另一根是铁棒，它们互相靠近时的情形如图所示，则________棒是铁棒．13.为了形象、方便地表示磁场，我们引入了______，磁铁周围的这种曲线都是从________极出来，回到磁铁的________极．14.电磁铁的磁性强弱与它的匝数和通过它的电流有关．为了证明“电磁铁的磁性强弱与匝数有关”，小明用两个匝数不同的电磁铁(电阻不同)设计了二种连接方式：A．将两个电磁铁直接串联在电路中B．将两个电磁铁直接并联在电路中(1)以上二种设计中，你认为正确的是________(2)简述你的理由____________________________________________．三、实验题15.为了探究电磁铁的磁性强弱与哪些因素有关，小红同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示．(1)小红是根据________来判断磁性强弱的．(2)两电磁铁串联是为了研究磁性强弱与__________的关系，观察图中的现象，你的结论是：________________________.(3)要使两电磁铁的磁性增强，滑动变阻器的滑片应向________端滑动．(4)若将两电磁铁向中间靠拢，它们会互相________．16.探究题随着“玉兔”在月球上无法“醒来”，华夏儿女久久沉浸在祈祷中，关于月球上的物理现象和规律，同学们提出很多问题和猜想，有关月球周围的磁场问题，洋洋提出了自己的猜想和检验猜想的实验方案：[进行猜想]洋洋的猜想：月球可能像地球一样，本身就是一个十分巨大的磁体，在它的周围存在磁场，并且也有“月磁”南极和“月磁”北极．[设计并进行实验]洋洋和芳芳均为检验上述猜想所拟定的实验方案：洋洋：(1)取一个小磁针用细线悬挂在月球表面附近，如果它静止时指向某一方向，则可表明月球周围存在磁场；(2)小磁针静止时，它的N极所指的方向就是“月磁”的北极．芳芳：(1)取一个小磁针用细线悬挂在月球表面附近，用手指拨动，观察它静止时N极的指向；(2)在同一地点，重复(1)实验一次，观察它静止时N极的指向是否总是指向某一方向．[实验结论]如果观察小磁针静止时总是指向某一方向，则月球上________磁场，且小磁针静止时，它的N极所指的方向就是“月磁”的北极．[交流评估]你认为________的设计较好．小明认为：较好的方案也存在问题；存在的问题改进：______________________.17.如图所示为探究“磁生电”的实验装置．(1)闭合开关，让悬挂着的导体棒AB__________(选填“左右”、“上下”、“沿A向B”或“沿B向A“)运动时，电流计指针会发生偏转．(2)若保持导体棒AB不动，要产生感应电流，正确的操作是________________．(3)实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你从实验装置和操作上各提一条改进建议．装置改进：____________操作改进：______________.(4)若要利用上述装置“探究磁场对通电导线的作用”，可以将图中的电流计更换为________，通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与__________有关．四、作图题18.小明自制了一个带有电磁铁的木船模型，将它放入水中漂浮，闭合开关后，船头会指向北方偏转．请在图上标出螺线管的南北极和电源的正负极．19.请标出图中小磁针的N极．20.请标出图蹄型磁铁的N极和S极，并标出其中一条磁感应线的方向．五、阅读理解题21.阅读《电磁感应的应用﹣﹣动圈式话筒》，回答下列各题．电磁感应的应用﹣﹣动圈式话筒迈克尔·法拉第(Michael Faraday)英国物理学家、化学家，也是着名的自学成才的科学家.1791年9月22日出生萨里郡纽因顿一个贫苦铁匠家庭．他的父亲是个铁匠，体弱多病，收入微薄，仅能勉强维持生活的温饱．但是父亲非常注意对孩子们的教育，要他们勤劳朴实，不要贪图金钱地位，要做一个正直的人．这对法拉第的思想和性格产生了很大的影响．电磁感应是法拉第在电磁学中最重大的发现之一，这一发现永远改变了人类文明．依据电磁感应的原理，人们制造出了发电机，使得电能的大规模生产和远距离输送成为可能；另一方面，电磁感在电工技术、电子技术以及电磁测量等方面都有广泛的应用．人类社会从此迈进了电气化时代．什么是电磁感应呢如图1所示，当导体回路的一部分ab在磁场中做切割磁感线运动时，回路中就会产生电流的现象．这种利用磁场产生电流的方法叫做电磁感应，产生的电流叫做感应电流．在剧场里，为了使观众能听清演员的声音，常常需要把声音放大，放大声音的装置主要包括话筒、扩音器和扬声器三部分．其中话筒的工作原理就是电磁感应，话筒是把声音转变为电信号的装置．如图2所示是动圈式话筒构造原理图，它是利用电磁感应现象制成的，当声音信号(声波)使金属膜片振动时，连接在膜片上的音圈(线圈)随着一起振动，音圈在永磁铁的磁场里振动时，相当于音圈回路的一部分在磁场中做切割磁感线运动，音圈中就产生感应电流(电信号)，感应电流的大小和方向都变化，变化的振幅和频率由声音信号(声波)决定，这个信号电流经扩音器放大后传给扬声器，从扬声器中就发出放大的声音．请根据上述材料，回答下列问题：(1)动圈式话筒可实现______信号与______信号的相互转换；(2)电磁感应现象是将机械能转换为______能；扬声器能将电能主要转化为______能．22.材料一：1820年，丹麦物理学家奥斯特发现了通电导体周围存在磁材料二：1825年，瑞士物理学家科拉顿做了如下实验：他将一个能反映微小变化的电流表，通过导线与螺旋线圈串联成闭合电路，并将螺旋线圈和电流表分别放置在两个相连的房间，如图 1.他将一个条形磁铁插入螺旋线圈内，同时跑到另一个房间里，观察电流表的指针是否偏转．进行多次实验，他都没有发现电流表指针发生偏转．材料三：1831年，英国物理学家法拉第用闭合电路的一部分导体，在磁场里切割磁感线的时候，发现导体中产生电流，从而实现了利用磁场获得电流的愿望．(1)进行奥斯特实验时，在静止的小磁针上方，分别用图2甲和图2乙两种方式放置一根导线．当导线通电时，小磁针发生明显偏转的是________(选填“甲”或“乙”)．(2)科拉顿、法拉第等物理学家相继进行如材料所说的实验研究，是基于________的科学猜想．(3)科拉顿的实验中，________(选填“已经”或“没有”)满足产生感应电流的条件．要使他能观察到电流表指针偏转，你提出的一种改进方法是__________________________________．答案解析1.【答案】B【解析】A、电灯是利用电流的热效应来工作的，与磁性无关．故不会发生．B、罗盘是利用磁体的指向性来指示南北的，假如磁性消失，罗盘将不会指示南北，失去作用．故会发生．C、门吸是利用同异名磁极相互吸引来工作的，磁性消失，门吸将没有作有和．故不会发生．D、电磁起重机是利用磁体能吸引铁类物质来工作的，如果磁性消失它不可能吸起钢铁．故不会发生．2.【答案】D【解析】由于磁体的磁极磁性最强，即磁感线最为密集，故将条形磁体插入或拔出线圈时，相当于线圈做切割磁感线运动，故电路中会产生感应电流，该现象就是电磁感应现象，即消耗了机械能，产生了电能，且此时的线圈就相当于电源，故上述说法中D是正确的．3.【答案】B【解析】A、该图是电磁铁的原理图，电磁铁是利用通电导线周围存在的磁场的原理制成的，不符合题意；B、该图是电磁感应原理，即闭合回路中的一部分导体做切割磁感线运动，产生电流的现象；符合题意；C、该图是奥斯特实验，即通电导体周围存在磁场；不符合题意；D、该图是电动机的原理图，即通电导体在磁场中受力运动；不符合题意；4.【答案】A【解析】：A、地理北极附近是地磁南极．故说法错误．B、磁针在水平面内自由转动后静止时，由于受到地磁体的作用，小磁针的北极实际上指向地磁体的南极；故说法正确；C、我国宋代的沈括是世界上最早发现磁偏角的人，说法正确；D、早在战国时代，我国人民就发现了磁体的指向性．说法正确．5.【答案】C【解析】交变电流是线圈在磁场中转动形成的；线圈转动一周即为一个周期；在一个周期内电流方向改变两次；电流的大小随时间在做周期性变化；6.【答案】D【解析】电磁起重机，电磁继电器，电铃都用到了电磁铁．而电热毯是把电能转化为内能，是利用电流的热效应．7.【答案】C【解析】A、由实验电路可知为奥斯特的电流磁效应实验，故A错误；B、甲丙两图电流方向不同，小磁针的偏转方向不同，电流通过它产生的磁场对磁体施加力的作用，而磁场的方向与电流的方向有关，故B错误；C、本实验揭示了电生磁现象，故C正确；D、断电后，根据异名磁极相互吸引，小磁针的N极会指向地磁场的南极，故D错误．8.【答案】交流5050【解析】我国的市电采用的是频率为50 Hz的交流电、周期为s；50 Hz指电流在每秒内产生的周期性变化为50次．9.【答案】闭合部分磁场切割磁感线感应电流【解析】产生感应电流的条件可以简单记为：一有闭合电路，二部分导体在磁场中做切割磁感线运动．10.【答案】机械能电能【解析】从电磁感应现象中，感应电流产生过程分析．11.【答案】铁屑、钢锯片、回形针、缝衣针铜线、银币、铝片【解析】磁化是指原来没有磁性的物体有了磁性的过程，能够被磁化的物质，除了铁以外还有钴、镍和许多种合金，统称为磁性材料．能够被磁化的物体的一个特点，就是能够被磁铁所吸引，根据这一特点，很容易判断出本题中的铜、银、铝是不能被磁化的．12.【答案】C【解析】因为A与B相互排斥，因此根据同名磁极相互排斥可知，A、B两根金属棒一定具有磁性，并且磁体可以吸引没有磁性的磁性材料，因此C一定为铁棒．13.【答案】磁感线N(北)S(南)【解析】磁感线能形象地表示磁场，外部磁感线都是由N极指向S极．14.【答案】(1)A(2)探究电磁铁磁性强弱与匝数有关，需控制电流大小相同【解析】15.【答案】(1)吸引大头针的多少(2)线圈匝数电流相同，线圈匝数越多，磁性越强(3)左(4)吸引【解析】(1)实验中小红是根据电磁铁吸引大头针的多少来判断磁性强弱，用到了转换法．(2)两电磁铁串联是为了使两电磁铁的电流相同，由图知，两电磁铁的线圈匝数不同，是研究磁性强弱与线圈匝数的关系；且匝数越多，吸引的大头针越多，说明电磁铁的磁性越强；(3)要使电磁铁磁性增强，应增大电路中的电流，减小滑动变阻值，将滑片向左滑动；(4)根据安培定则，左边电磁铁的上端为N极，下端为S极；右边的电磁铁上端为S极，下端为N 极，可知二者之间为吸引力．16.【答案】有芳芳还要换不同位置进行多次实验【解析】如果观察小磁针静止时总是指向某一方向，则月球上有磁场，且小磁针静止时，它的N 极所指的方向就是“月磁”的北极．上述方案中芳芳的设计较好．为了使实验结论更准确还要换不同位置进行多次实验．17.【答案】(1)左右(2)将蹄形磁铁左右移动(3)换用磁性更强的磁铁或用线圈代替导体棒；让导体或磁铁运动的快一些(4)电源磁场方向【解析】(1)由图知，磁感线方向在竖直方向，所以导体AB左右运动才会切割磁感线，电路中才会有感应电流；(2)若保持导体AB不动，左右移动蹄形磁体，导体会切割磁感线，也能产生感应电流；(3)电流表指针偏转不明显，是电流太弱，从装置上的改进方法：可以换用磁性更强的磁铁、可以换用匝数更多的线圈等；从操作角度改进：可以加快导体的移动速度，即使导体切割磁感线运动的速度更快．(4)若要利用上述装置“探究磁场对通电导线的作用”，可以将图中的电流计更换为电源，给导体通电，磁场会对导体产生力的作用；通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与磁场方向有关．18.【答案】【解析】因地磁场沿南北方向，地球南极处为地磁场的N极，地球北极处为地磁场的S极，闭合开关后，船头会指向北方偏转．则螺线管右端为N极，左端为S极，由右手螺旋定则可知电源左端为正极，右端为负极，如图所示．19.【答案】【解析】因为地磁南极在地理北极附近，而地磁北极在地理南极附近，根据异名磁极相互吸引，所以小磁针指向北方(即地磁南极)的为N极，指向南方(即地磁的北极)的是小磁针的S极．20.【答案】【解析】根据同名磁极相互排斥，异名磁极相互吸引．由小磁针静止时N极指向确定磁感线方向，即磁感线是从蹄形磁铁下端的磁极指向上端的磁极，即下端磁极是N极，上端磁极是S极．21.【答案】(1)声电(2)电机械【解析】(1)动圈式话筒的工作原理是：电磁感应现象的应用，工作过程是：声波振动→引起膜片振动→带动线圈振动→线圈切割永久磁体的磁场产生感应电流→经放大传给扬声器，即将声信号转化为电信号的过程；(2)电磁感应现象中消耗机械能，产生电能，所以是将机械能转换为电能的过程；而扬声器是消耗电能，产生机械能，所以是将电能转化为机械能的过程；22.【答案】(1)甲(2)磁能产生电(3)已经将电流表等器材置于同一房间(其他合理答案均可)【解析】(1)当通电导线与小磁针平行时，小磁针发生明显偏转；(2)科拉顿、法拉第等物理学家相继进行如材料所说的实验研究，是基于磁能产生电的科学猜想；(3)由所给材料可知在科拉顿的实验中已经满足产生感应电流的条件．要使他能观察到电流表指针偏转可以将电流表等器材置于同一房间．。
人教版九年级物理第二十章电与磁综合测评试题(含解析)
人教版九年级物理第二十章电与磁综合测评考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件并进行以下对应实验，对滑动变阻器在此实验中的作用描述正确的是（）①探究电流与电阻的关系时是为了调节电阻．．两端电压成倍数变化②用“伏安法”测电阻时是为了改变定值电阻．．两端电压，测量对应电流③研究影响电阻大小因素时是为了更换不同电阻丝．．．，保持电流不变，测量对应电压值④研究电磁铁磁性强弱与线圈匝数关系时是为了更换匝数不同电磁铁．．．．．．．，保持电流不变A．①②B．②③C．③④D．②④2、下面所做探究实验与得出结论相匹配的是（）A．托里拆利实验可以得出液体内部存在压强B．奥斯特实验可以得出通电导体周围存在磁场C．用小磁针探究磁体周围磁场的实验可以得出磁感线是真实存在的D．探究带电体间的相互作用的实验可以得出同种电荷相互吸引，异种电荷相互排斥3、如图所示，旋转微型电扇的扇叶能使二极管发光，与此工作原理相同的是（）A．B．C．D．4、1元硬币的外观有银白色的金属光泽，同学们认为它可能是由铁制成的。
在讨论时，有同学提出我们可以拿磁铁来吸下，就“认为它可能是由铁制成的”这一说法而言，属于科学探究中的（）A．提出问题B．猜想与假设C．进行实验与收集证据D．交流与合作5、小利学习磁现象后，画出了如图所示的四幅磁体周围磁感线分布的示意图，其中正确的是（）A．B．C．D．6、关于磁场，下列说法中正确的是（）A．磁场是由无数条磁感线组成的B．任何物质在磁场中都能被磁化并保持磁性C．磁极间的相互作用是通过磁感线发生的D．磁场看不见摸不着，但是可以借助小磁针感知它的存在7、有位意大利物理学家通过反复实验，发现了摆的等时性原理，这位物理学家是（）A．牛顿B．伽利略C．法拉第D．奥斯特8、根据生活中的现象进行推论是常用的科学思维方法。
九年级物理全册第二十章电与磁测评(含解析新人教版)
第二十章电与磁测评(时间:45分钟满分:100分)一、选择题(每小题3分,共30分)1.如图所示,磁铁吸引两根铁钉的一端,那么两根铁钉的另一端将()A.相互吸引,如图甲B.相互排斥,如图乙C.不相互吸引也不相互排斥,如图丙D.无法判断2.在直流电动机结构中,换向器的作用是()A.改变磁感线的方向B.改变线圈的转动方向C.改变线圈中的电流方向D.使线圈中的电流方向和转动方向同时改变3.关于磁场和磁感线,下列说法正确的是()A.只有磁铁周围才有磁场B.磁感线是由铁屑组成的C.磁体周围的磁感线都是从磁体的N极出来,回到S极D.在磁场中的某点,小磁针静止时S极所指的方向就是该点的磁场方向4.(2017·海南中考)如图所示,GMR是一个巨磁电阻,其特性是电阻在磁场中会急剧减小,且磁场越强电阻越小,闭合开关S2后,下列四种情况相比较,指示灯最亮的是()A.S1断开,滑片P在图示位置B.S1闭合,滑片P在图示位置C.S1闭合,滑片P在滑动变阻器最右端D.S1闭合,滑片P在滑动变阻器最左端5.下图所示中的a表示垂直于纸面的一根导线,它是闭合电路的一部分。
它在磁场中按箭头方向运动时,会产生感应电流的是()A.甲和乙B.乙和丙C.丙和丁D.甲和丁6.奥斯特实验(如图所示)说明了()A.电流的周围存在着磁场B.电流在磁场中会受到力的作用C.导线做切割磁感线运动时会产生电流D.小磁针在没有磁场时也会转动7.收音机、电视机、音响里都有扬声器(如图所示),扬声器的工作原理是()A.电磁感应现象B.磁场对通电导线有力的作用C.电流周围存在磁场D.电流的热效应8.小明设计的研究“电磁铁磁性强弱”的实验电路图如图所示,下表是他所做的实验记录。
下列结论错误的是()电磁铁(线圈) 100匝50匝实验次数 1 2 3 4 5 6电流/A 0.8 1.2 1.5 0.8 1.2 1.5吸引铁钉的最多数目/枚7 11 14 5 8 10A.比较1、4两次实验可知:线圈中的电流一定时,匝数越多,磁性越强B.比较1、3、5三次实验可知:匝数一定时,线圈中的电流越大,磁性越强C.比较1、2、3(或4、5、6)三次实验可知:匝数一定时,线圈中的电流越大,磁性越强D.电磁铁的磁性越强,吸引铁钉的数目越多9.如图所示,在蹄形磁体的磁场中放置一根与螺线管连接的导体棒ab,当ab棒水平向右运动时,小磁针N极转至右边。
精品解析人教版九年级物理第二十章电与磁同步测试试卷(含答案解析)
人教版九年级物理第二十章电与磁同步测试考试时间：90分钟；命题人：教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、以下机械中，利用内能对外做功的是（）A．共享单车B．电暖器C．电动机D．火箭发动机2、通过实验研究得出导体中的电流与电压的关系的科学家是（）A．安培B．伏特C．伽利略D．欧姆3、小红同学利用光敏电阻受到光照时电阻变小的特性，设计了一个如图所示的自动控制电路，要求光暗时灯亮，光亮时灯灭。
在实际调试时，发现灯始终亮着，而光敏电阻和其他电路元件都正常。
下列说法的正确是（）A．增加螺线管线圈的匝数能使控制电路达到要求B．滑动变阻器滑片P向右移动能使控制电路达到要求C．电磁铁的上端是N极D．断开控制电路时灯不亮4、下列有关磁场和磁感线的说法中，正确的是（）A．磁场和磁感线都是真实存在于磁体周围的B．磁场的强弱可以用磁感线的疏密程度来表示C．有磁感线的地方就有磁场，没有磁感线的地方没有磁场D．磁场的基本性质是可以对放入其中的物体产生力的作用5、下列设备，利用电磁继电器工作的是（）A．电磁起重机B．直流电铃C．动圈式话简D．水位自动报警器6、我国高铁动车组普遍采用了再生制动技术：动车到站前停止供电，动车继续向前运行电机逆转产生电流并输入电网。
下图与再生制动技术工作原理相同的是（）A．B．C．D．7、如图是我国早期的指南针——司南，它是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的。
东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2018年人教九上物理《电与磁》单元测试卷
一．选择题（共10小题） 1．如图所示为一森林俯视图，某探险小组进入森林后在Q处迷失方向，为走出森林，
他们借助指南针来辨别方向，指南针的指向如图所示，那么他们正确的前进方向应沿着指南针所在位置的（ ）
A．E方向 B．F方向 C．G方向 D．H方向
2．如图所示，一条形磁铁固定于水平桌面上，在其正上方有一可自由移动的直导线。
观察者俯视观察，当导线通有水平向右的电流时，则导线将如何运动（ ）
A．顺时针转动且向上 B．顺时针转动且向下
C．逆时针转动且向上 D．逆时针转动且向下
3．如图所示是一根锰铜丝制成的软质弹簧，B是水银槽，槽内盛有水银，A的上端通过
接线柱与电源相连，A的下端恰好与水银表面接触，开关S闭合后发生的现象是（ ）
A．弹簧伸长变大，灯持续发光
B．弹簧缩短，灯熄灭
C．弹簧上下振动，灯忽亮忽灭
D．弹簧静止不动，灯持续发光
4．如图所示为一台非铁性物质制成的天平。天平左盘中的A是一铁块，B是电磁铁。
未通电时天平平衡，给B通以图示方向的电流（a端接电源正极，b端接电源负极），调节线圈中电流的大小，使电磁铁对铁块A的吸引力大于铁块受到的重力，铁块A被吸起。当铁块A向上加速运动的过程中，下列判断正确的是（ ） A．电磁铁B的上端为S极，天平仍保持平衡
B．电磁铁B的上端为S极，天平右盘下降
C．电磁铁B的下端为N极，天平左盘下降
D．电磁铁B的下端为N极，无法判断天平的平衡状态
5．电磁铁的两磁体的位置如图所示，虚线表示磁感线，从图中可知，磁极甲乙丙丁的
顺序是（ ）
A．S、N、S、N B．N、N、S、N C．S、N、S、S D．N、S、N、N 6．如图所示，当开关S闭合时电磁铁和物体ab相互吸引，则正确的说法是（ ）
A．ab一定是磁铁，且a端一定是N极
B．ab一定是磁铁，且a端一定是S极
C．ab可能是磁铁，且a端是S极
D．ab仅是一块铁，而不是磁铁
7．法国科学家阿尔贝•费尔和德国彼得•格林贝格尔由于发现了巨磁电阻（GMR）效应，
荣获了2007年诺贝尔物理学奖。如图是研究巨磁电阻特性的原理示意图。实验发现，闭合S1、S2后，当滑片P向左滑动的过程中，指示灯明显变亮，则下列说法正确的是（ ） A．电磁铁的右端为S极
B．电磁铁的磁性减弱
C．巨磁电阻的阻值随磁场的增强而增大
D．以上说法都不正确
8．如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动
变阻器的滑片P逐渐向上移动，条形磁铁仍静止，在此过程中，条形磁铁受到的摩擦力（ ）
A．逐渐增大，方向向右 B．逐渐减小，方向向右
C．逐渐增大，方向向左 D．逐渐减小，方向向左
9．小敏设计了一种“闯红灯违规模拟记录器”，拍摄机动车闯红灯时的情景，如图甲。
工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化规律如图乙所示，当电流变化到一定值时，继电器的衔铁就被吸下；光控开关未受到该种光照射时自动断开，衔铁没有被吸引，工作电路中的指示灯发光。已知控制电路电压为6V，继电器线圈电阻10Ω，当控制电路中电流大于0.06A时，衔铁被吸引。下列说法中不正确的是（ ）
A．要记录违规闯红灯的情景，光控开关应在接收到红光时，自动闭合
B．光控开关接收到绿光时，指示灯亮，电控照相机不工作
C．质量小于400kg的车辆违规时不会被拍照记录 D．要使质量较小的车闯红灯也能被拍下，可以在控制电路中串联一个电阻
10．如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会
带动指针一起偏转。线圈中电流越大，指针偏转角度就越大。关于该现象，下列说法正确的是（ ）
A．该电流表是利用电磁感应原理工作的
B．线圈中有电流通过时，把机械能转化为电能
C．改变线圈中的电流方向，指针的偏转方向不会改变
D．线圈中电流越大，其所受磁场力就越大
二．多选题（共5小题） 11．对下列实验现象的描述，正确的是（ ）
A．条形磁体两端磁性最强，中间磁性最弱
B．铁锁来回摆动过程中，内能和机械能相互转化
C．摩擦过的气球产生热，能吸引头发
D．纸风车下方的空气受热体积膨胀，密度变小而上升
12．下面关于磁体性质说法不正确的是（ ）
A．任何磁体都有两个磁极
B．同名磁极互相吸引，异名磁极互相排斥
C．磁体的周围存在着磁场
D．小磁针静止时，N极总指向地球北方
13．关于如图所示的磁场，下列说法正确的是（ ） A．左端为磁铁的S极
B．a点所放小磁针静止时北极指向右
C．a处的磁场比b处的磁场弱
D．如果将此磁体在教室中悬吊起来，静止时图示的右端指南
14．下列说法中正确的是（ ）
A．磁场和磁感线都是真实存在的
B．电动机工作时是将电能转化为动能
C．扬声器、电磁继电器、电铃都应用了电磁铁
D．磁极间的相互作用是通过磁场发生的
15．如图所示的四个装置，以下关于它们的说法中正确的是（ ）
A．图a可用来演示电磁感应现象
B．图b可用来演示电流的磁效应
C．图c可用来演示电磁铁中线圈匝数与磁性强弱的关系
D．图d可用来演示发电机的工作原理
三．填空题（共5小题） 16．小敏设计了如图所示的实验。在桌子边上放一条形磁铁，用细线系一回形针缠在桌
边适当位置的石头上，使回形针由于被磁铁吸引而与磁铁保持一段距离。将被探究的物体放入回形针与条形磁铁之间，如果出现 现象，说明该物质是能阻断磁场的。小敏想探究的问题是 。 17．福州科技馆展出的磁动轮是根据异名磁极相互吸引的原理制成的，每个轮的边缘装
有12个侧放的柱形磁体，如图所示。当推动A轮转动时，其他3个轮会随之转动，若A轮磁体外侧是N极，则C轮磁体外侧是 极。如果A轮逆时针转动，C轮将 （填“顺”或“逆”，下同）时针转动，D轮将 时针转动。
18．我们实验室使用的电压表和电流表都属于“磁电式电表”，这类电表中有电流通过时，
它的指针就会发生偏转，据此你可以推测，电表内除了导线和指针外，一定还有 ，你推测依据的物理原理是 （选填“电流的磁效应”、“磁场对电流的作用”或“电磁感应”），我们根据这个原理制成了 （选填“电动”或“发电”）机。 19．我国宋代的学术著作《梦溪笔谈》中有一段叙述：“方家（指精通某种学问的行家）
以磁石磨针锋，则能指南，然常微偏东，不令南也（不是正南方向）。”以上叙述的现象证明地球是一个 ，并且以事实说明了地球的地理南北极与地磁南北极 重合的（选填“是”或“不是”）。 20．如图所示是奥斯特实验的示意图。实验结论是通电导线周围存在 ，支持此
结论的现象是 。如果移走小磁针，该结论 （选填“成立”或“不成立”）。
四．解答题（共2小题） 21．在图中，根据小磁针静止时的指向，标出A、B 两个磁极的名称。
22．如图是录音机录音工作原理。声音信号经过话筒、放大电路变成随声音变化的电流，这个电流通过磁头线圈在铁芯的间隙处产生磁场。从磁头下面通过的录音带（在聚脂薄膜带上涂了磁性材料Fe2O3粉）上的磁性材料被磁化并保存下来，声音就以磁的形式记录下来了。录像机及各种磁卡的工作原理都和录音机一样。
将磁卡、磁带等磁记录介质靠近强磁性物体后常会导致磁卡、磁带的失效。请分析导致磁记录介质失效（信息破坏）的原因。 2018年人教九上物理《电与磁》单元测试卷
参考答案与试题解析 一．选择题（共10小题） 1．如图所示为一森林俯视图，某探险小组进入森林后在Q处迷失方向，为走出森林，
他们借助指南针来辨别方向，指南针的指向如图所示，那么他们正确的前进方向应沿着指南针所在位置的（ ）
A．E方向 B．F方向 C．G方向 D．H方向
【分析】指南针在静止时，指南针的N极指向北方，S极指向南方，故可根据出口在Q点的位置和此时指南针的指向可判断出应向F点方向行走。 【解答】解：出口在点Q的东边，指南针的N极指向H点方向，则点F方向在指南针的东边，故选B。 【点评】本题考查了指南针指南北的原因：指南针受到地磁场的作用，在水平位置静止时，S极指向南方，N极指向北方。 2．如图所示，一条形磁铁固定于水平桌面上，在其正上方有一可自由移动的直导线。
观察者俯视观察，当导线通有水平向右的电流时，则导线将如何运动（ ）
A．顺时针转动且向上 B．顺时针转动且向下
C．逆时针转动且向上 D．逆时针转动且向下
【分析】通电导线因放在磁铁的磁场中故受到磁场力，因左右两侧磁场方向不同，故可以分左右两边分别分析研究，画出两侧的磁场方向，则由左手定则可判出磁场力的方向，根据受力情况可判出物体的转动情况。当导体转动后，我们可以认为电流向右偏内，受力也将发生变化，为了简便，我们可以判断导体转动到向里的位置判断导体的受力情况，再判出导体的运动情况。
