贴片电阻企业标准
贴片电阻电容的规格、封装、尺寸
E96 1.00 1.02 1.05 1.07 1.10 1.13 1.15 1.18 1.21 1.24 1.27 1.30 1.33 1.37 1.40 1.43 1.47 1.50 1.54 1.58 1.62 1.65 1.69 1 1.78 1.82 1.87 1.91 1.96 2.00 2.05 2.10 2.15 2.21 2.26 2.32 2.37 2.43 2.49 2.55 2.61 2.67 2.74 2.80 2.87 2.94 3.01 3 3.16 3.24 3.32 3.40 3.48 3.57 3.65 3.74 3.83 3.92 4.02 4.12 4.22 4.32 4.42 4.53 4.64 4.75 4.87 4.99 5.11 5.23 5.36 5 5.62 5.76 5.90 6.04 6.19 6.34 6.49 6.65 6.81 6.98 7.15 7.32 7.50 7.68 7.87 8.06 8.25 8.45 8.66 8.87 9.09 9.31 9.53 9
1.78 1.80 1.82 1.84 1.87 1.89 1.91 1.93 1.96 1.98 2.00 2.03 2.05 2.08 2.10 2.13 2.15 2.18 2.21 2.23 2.26 2.29 2.32 2
2.37 2.40 2.43 2.46 2.49 2.52 2.55 2.58 2.61 2.64 2.67 2.71 2.74 2.77 2.80 2.84 2.87 2.91 2.94 2.98 3.01 3.05 3.09 3
简述 基本结构 分类 规格、封装、尺寸 额定功率及工作电压 阻值,标准阻值 标识 规格书、生产厂家 命名方法 价格、报价
贴片电阻规格、封装、尺寸 ChipR Dimensions 、Footprint
贴片电阻规格、封装、尺寸00249
贴片电阻规格、封装、尺寸ChipR Dimensions 、Footprint简述基本结构分类额定功率及工作电压阻值,标准阻值标识规格书、生产厂家命名方法价格、报价创建时间：2005-12-30 最后修改时间：2006-10-29我们常说的贴片电阻 (SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM公司发明并最早推出市场的。
特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。
按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。
厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。
我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃ ~ ±400PPM/℃。
薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。
封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。
其常规系列的精度为5%，1%。
阻值范围从0.1欧姆到20M欧姆。
标准阻值有E24，E96系列。
功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。
特性：∙体积小，重量轻∙适合波峰焊和回流焊∙机械强度高，高频特性优越∙常用规格价格比传统的引线电阻还便宜∙生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。
贴片电阻规格
E系列由国际电工委员会（IEC）于1952年发布为国际标准，该系列适用于电子元件方面。
如：--E6系列适用于允差±20%(M)的电阻、电容和电感数值--E12系列适用于允差±10%(K)的电阻、电容和电感数值--E24系列适用于允差±5%(J)的电阻、电容和电感数值（注：现也用于1%的电阻）--E48系列适用于允差±2%(G)的电阻数值--E96系列适用于允差±1%(F)的电阻数值--E192系列适用于允差±0.5%(D)的电阻和电容器数值从以上可以看出，以上电阻的偏差极限是相重叠的，所以无论生产的电阻值是多少，都可把它规为某一标称值，即可做到零废品生产。
国际电工委员会曾希望改用R系列制度，但因E系列已在一些国家采用，改变起来困难较大，所以至今在电子元件行业（主要是电阻、电容、电感）仍以E系列E61.0 1.52.23.34.7 6.8E121.2 1.5 1.82.2 2.73.3 3.94.75.66.8 8.2E241.1 1.2 1.3 1.5 1.6 1.82.0 2.2 2.4 2.73.0 3.3 3.6 3.94.3 4.75.1 5.66.2 6.87.58.29.1E481.05 1.10 1.15 1.21 1.27 1.33 1.40 1.47 1.54 1.62 1.69 1.78 1.87 1.962.05 2.15 2.26 2.37 2.492.61 2.74 2.873.013.16 3.32 3.48 3.65 3.834.02 4.22 4.42 4.64 4.875.11 5.36 5.62 5.906.19 6.49 6.817.15 7.50 7.878.25 8.669.09 9.53E961.02 1.05 1.07 1.10 1.13 1.15 1.18 1.21 1.24 1.27 1.30 1.33 1.37 1.40 1.43 1.47 1.50 1.54 1.58 1.62 1.65 1.69 1.741.78 1.82 1.87 1.91 1.962.00 2.05 2.10 2.15 2.21 2.26 2.32 2.37 2.43 2.49 2.55 2.61 2.67 2.742.80 2.87 2.943.01 3.093.16 3.24 3.32 3.40 3.48 3.57 3.65 3.74 3.83 3.924.02 4.12 4.22 4.32 4.42 4.53 4.64 4.75 4.874.995.11 5.23 5.36 5.49 5.62 5.76 5.906.04 6.19 6.34 6.49 6.65 6.81 6.987.15 7.32 7.50 7.68 7.878.06 8.25 8.45 8.66 8.879.09 9.31 9.53 9.76。

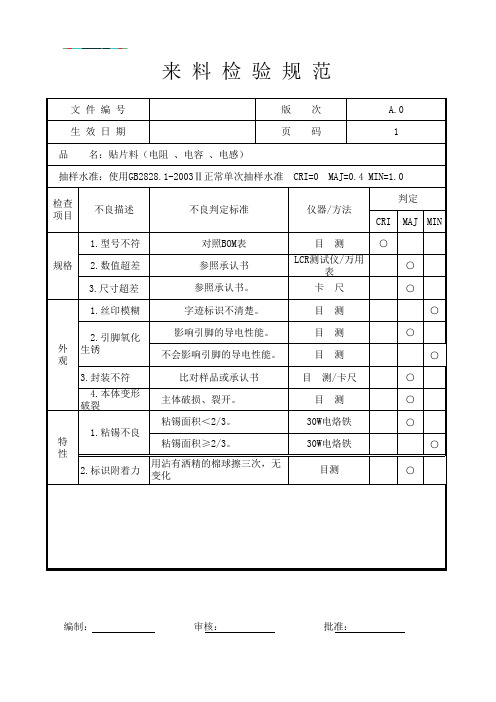

贴片(电阻电容电感)来料检验规范
文 件 编 号 生 效 日 期 品 名：贴片料（电阻 、电容 、电感） 版 页 次 码 A.0 1
抽样水准：使用GB2828.1-2003Ⅱ正常单次抽样水准 CRI=0 MAJ=0.4 MIN=1.0 检查 项目 判定 不良描述 1.型号不符 规格 2.数值超差 3.尺寸超差 1.丝印模糊 2.引脚氧化 生锈 3.封装不符 4.本体变形 破裂 特 性 1.粘锡不良 粘锡面积≥2/3。 2.标识附着力 用沾有洒精的棉球擦三次，无 变化 30W电烙铁 目测 ○ ○ 不良判定标准 对照BOM表 参照承认书 参照承认书。 字迹标识不清楚。 影响引脚的导电性能。 不会影响引脚的导电性能。 比对样品或承认书 主体破损、裂开。 粘锡面积＜2/3。 仪器/方法 CRI 目 测 LCR测试仪/万用表 卡 尺 目 测 目 测 目 测 目 测/卡尺 目 测 30W电烙铁 ○ ○ ○ ○ ○ ○ ○ ○ ○准：
贴片电阻规格、封装、尺寸
贴片电阻规格、封装、尺寸ChipR Dimensions 、Footprint简述基本结构分类规格、封装、尺寸额定功率及工作电压阻值,标准阻值标识规格书、生产厂家命名方法价格、报价创建时间：2005-12-30 最后修改时间：2006-10-29贴片电阻套件为方便学生、研发人员试验和产品试制，特推出片式电阻系列套件。
简述我们常说的贴片电阻(SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM公司发明并最早推出市场的。
特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。
按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。
厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。
我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。
薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。
封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。
其常规系列的精度为5%，1%。
阻值范围从0.1欧姆到20M欧姆。
标准阻值有E24，E96系列。
功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。
特性：•体积小，重量轻•适合波峰焊和回流焊•机械强度高，高频特性优越•常用规格价格比传统的引线电阻还便宜•生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。
贴片电阻、贴片电容规格、封装、尺寸
贴片电阻、贴片电容规格、封装、尺寸·功率贴片电阻常见封装有9种，用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。
我们常说的0603封装就是指英制代码。
另一种是米制代码，也由4位数字表示，其单位为毫米。
下表列出贴片电阻封装英制和公制的关系及详细的尺寸：贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。
贴片电阻检验及接收标准
(图2 面 带拉力测 试示意 图）
拟
制:
审 核:
工程：
核准：
更多免费资料下载请进：
质量体系技术文件
文件编 页号:W-码:
第1页
版
贴片电阻检验及接收标准：
号: A 0
检验 项目
检验内容
检测方法 等级划分 及工具 CR MA MI
1、来料规格与BOM及承样不
（1） 34、、薄外膜装撕标易识断与。实 外 物5、不全符检每盘电阻 观 表6、面元漏件印焊、盘错有印污 迹7、及元氧件化本，体影有响气 孔8、或供破应损商。所代理 的9、品对牌于物纸料边，带料物 料拉出边带手感
目视 目视 目视 显微镜 目视 目视 手感
O O
O O O O O
（3） 性能
21.、误阻差值是不否符符合合要求。
要求
万用表
或电桥 O
目视
0
检验 3、待检品需放置在防静电台面上，检验员要求带上防静电环或防静 工作 电手套作业。
环境
1、对于盘装式的物料，检查完毕后，除判“退货”以外的物料，每 盘物料都要贴上对应的检验标识贴 2、来料随机抽出3-5盘进行面带测试，要求面带拉力强度为11～ 注意 70g(0.1N～0.7N),经图2试验后不允许有破裂断带现象，否则开出异 事项 常单。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q/JS
深圳XX电子科技股份有限公司企业标准 Q/JS-BPB012.2012
贴片电阻 外购/外协检验实验标准
2012年10月20日 发布 2012年10月30日 实施 深圳XX电子科技股份有限公司部品工程部 发布
目录 目录………………………………………………………………………………………………………………Ⅰ 使用前言说明…………………………………………………………………………………………………. Ⅱ 标准范围及引用………………………………………………………………………………………………. Ⅲ 1 主体材料分类说明…………………………………………………………………………………………….1 2 使用环境要求………………………………………………………………………………………………….1 3 产品MARKING标示要求……………………………………………………………………………………….1 4 部品外观相关要求…………………………………………………………………………………………….1 5 包装、储存要求……………………………………………………………………………………………….1 6 阻燃状况要求………………………………………………………………………………………………….1 7 部品仪器设备的要求………………………………………………………………………………………….2 8 检验规则……………………………………………………………………………………………………….2 8.1 适用规范…………………………………………………………………………………………………….2 8.2 检验样品的抽取说明……………………………………………………………………………………….2 8.3 检验结果的判定及处理…………………………………………………………………………………….2 9 部品常规检验要求…………………………………………………………………………………………….2 9.1 部品尺寸检验方法………………………………………………………………………………………….2 9.2 部品基本电性能检测……………………………………………………………………………………….2 9.3 可焊性检测方法…………………………………………………………………………………………….2 9.4 标示耐擦性检测方法……………………………………………………………………………………….2 9.5 RoHS测试…………………………………………………………………………………………………….3 10 可靠性实验………………………………………………………………………………………………….3 10.1 温度冲击………………………………………………………………………………………………….3 10.2 耐湿储存………………………………………………………………………………………………….3 10.3 高温储存………………………………………………………………………………………………….3 10.4 短时过电压……………………………………………………………………………………………….4
-Ⅰ- 标准使用前言说明 贴片是我司电源产品主要的构成原器件，有着对电源电路分压、分流、电路负载、电路衰减元件等重要作用！根据贴片电阻的承认书和《中华人民共和国标准化法》规定，特制订本企业标作为IQC部品来料检验及部品工程认定和组织生产销售的依据。 本标准的格式和结构安排符合GB/T 1.1-2000和GB/T 1.2-2002标准要求。 本标准由深圳市XX电子科技股份有限公司提出并负责解释。 本标准起草单位：深圳XX电子科技股份有限公司 本标准主要起草人：XX、XX、XXX。 本标准首次发布日期：2012年10月20日
-Ⅱ- 标准范围及引用 1 范围 本标准规定了贴片电阻的材料分类、使用环境要求、产品标示要求、本体外观要求、包装贮存要求、阻燃要求、检测设备要求、检测规则、部品常规检验、可靠性实验。 本标准适用于各供应商交给XX的所有贴片电阻材料的标准验收。 2 规范性标准引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 2421-1999 电工电子产品环境试验 第1部份：总则 GB/T 2422-1995 电工电子产品环境试验 术语 GB/T 2423.1-2001 电工电子产品基本环境试验规程 试验A: 低温试验方法 GB/T 2423.2-2001 电工电子产品基本环境试验规程 试验B: 高温试验方法 GB/T 2423.3-1993 电工电子产品基本环境试验规程 试验Ca: 恒定湿热试验方法 GB/T 2423.22-2002 电工电子产品基本环境试验规程 试验N: 温度变化试验方法 GB/T 4857.5-92 包装 运输包装件 跌落试验方法 JIS-5202 日本工业标准适用于电阻类的可靠性试验方法
-Ⅲ- 1 主体材料分类说明 我司常用的贴片电阻有0603、0805、1206等型号
2 使用环境要求 如无特别规定及特殊要求,在下述条件下使用： 温度: -25℃-90℃ 湿度: 30%-95%RH 气压: 86-106KPa
注:如有特别规定的请参照承认书上的使用环境要求! 3 产品MARKING标示要求 贴片电阻本体要有该电阻的阻值标示,且印字要清晰!
4.部品其它外观要求 4.1本体标示要清晰,无模糊等不良现象 4.2焊盘要光滑明亮,无氧化等不良现象 4.3本体表面不应有锈蚀、裂痕、和其它机械不良现象
5.包装、储存的要求 5.1包装 包装箱应标示有制造厂名称、产品名称、产品型号、检验日期、生产周期和包装数量，有要求的要标示我司元件料号。对无铅产品要在包装箱上贴上无铅标签。包装箱外应印刷或贴有“小心轻放”、“怕湿”、“向上”等运输标志，运输标志应符合GB 191的规定。包装箱外印刷或贴的标志不可因运输条件和自然条件而褪色、脱落。包装箱应符合防潮、防尘、防震的要求，包装箱内应有装箱清单、产品合格证、附件及相关随机文件。 5.2储存 产品使用前应存放在原包装箱内，存放产品的仓库环境温度-20℃～40℃，相对湿度不大于93%，仓库内不允许有各种有害气体、易燃、易爆的产品及有腐蚀性的化学物品，并且应无强烈的机型振动、冲击和强磁场作用，包装箱应垫离墙壁、地面至少10cm，距离热源、冷源、窗口或空气入口至少50cm，在本规定条件下的储存期，若无特殊规定一般应为六个月，超过六个月时要重新交收检验。
6.阻燃状况 贴片电阻应符合UL 94-VO级要求
7.部品仪器设备的要求 7.1漏电流测试仪输出电压误差±3V 7.2电桥测试仪测试频率和测试电压按承认书要求测试 -1- 7.3高温箱温度误差±5℃ 7.4恒湿恒温箱温度误差±3℃,湿度误差±5% 7.5直流电源电压误差±3V 7.6万用表电压误差±3V;电流误差±3mA 7.7 RoHS测试仪应符合欧盟要求 7.8 游标卡尺误差±5mm 7.9 锡炉温度±3℃ 7.10 变频电源电压误差±3V
8.检验规则 8.1适用规范 a)适用于XXIQC的进料检验 b)适用于部品部新品认定与第二供应商的导入工作 c)适用于部品定型/例行试验的判定标准 8.2检验样品的抽取说明 为了检验数据的准确性，检验样品数量不可小于5PCS 8.3检验结果的判定及处理 8.3.1检验数据应100%符合承认书要求 8.3.2若不符合承认书要求的出具不合格报告,并以“新部品不合格联络函”的形式通知供应商前来解决!
9.部品常规检验要求 9.1部品尺寸检验方法 检验前游标卡尺要归零，检验样品应符合承认书要求，若承认书未做说明按以下要求检验： 高度 厚度 长度 焊盘 ±0.2 ±0.2 ±0.2 ±0.1 9.2部品基本电性能检测 参数 测试方法 测试仪器 判定要求 阻值 按承认书要求测试 502B微阻仪 符合承认书要求 无特殊要求在常温下测试 9.3可焊性检测方法 将焊槽中焊料(无铅锡)的温度预调到260℃±3℃，并将锡面杂质刮除,保持锡面清洁光亮,然后将沾过助焊剂的引出端使用部分侵入焊槽内保持5S,然后取出冷却后,用放大镜对粘锡面进行观察,焊锡面积应大于95%且引脚要光滑明亮、无发黑不沾锡等不良现象 9.4标示耐擦性检验方法 用酒精来回擦拭标示三次，应无模糊不清等不良现象 9.5 RoHS测试 -2- 若无特殊情况按XXRoHS测试内控标准检验： 铅（Pb） 镉（Cd） 汞（Hg） 三价铬(CR+6) PPB PBDE 300ppmMax 100ppmMax 1000ppmMax 1000ppmMax 1000ppmMax 1000ppmMax 若仍有疑问按欧盟测试标准检验 铅（Pb） 镉（Cd） 汞（Hg） 三价铬(CR+6) PPB PBDE 1000ppmMax 100ppmMax 1000ppmMax 1000ppmMax 1000ppmMax 1000ppmMax
10.可靠性试验 10.1温度冲击
项目 参数 试验后参数与外观要求 试验方法 温 度 冲 击 外观 无显著异常 试验条件:最高温度与最低温度来回循环5次,每次0.5H 恢复1～2小时测试电性能 阻值变化率 试验前后的Cpk值＞1.5
10.2耐湿储存 项目 参数 试验后参数与外观要求 试验方法
耐 湿 负 荷 外观 无显著异常 试验温度:40℃±3℃ 试验湿度:93%±3% 试验时间：1000H+24H 恢复1～2小时测试电性能 阻值变化率 试验前后的Cpk值＞1.5
10.3高温储存 项目 参数 试验后参数与外观要求 试验方法
高 温 储 存 外观 无显著异常 测试温度:最高温度±3℃ 试验时间:1000H+24H 恢复1～2小时测试电性能 阻值变化率 试验前后的Cpk值＞1.5
10.4短时过电压 项目 参数 试验后参数与外观要求 试验方法
短 时 过 电 压 外观 无显著异常 测试温度:常温下 测试电压：2.5倍额定电压 5S 恢复1～2小时测试电性能 阻值变化率 试验前后的Cpk值＞1.5
-3-
